Кабель SB-Link

Автор: Strannik_ · 12 июл 2020 ·
Категории:
  1. Назначение: кабель SB-Link обеспечивает передачу сигналов DMA и IRQ формата ISA между материнской платой и картам расширения PCI.
    Такое соединение используется звуковыми картами PCI при эмуляции Sound Blaster в DOS-играх.
    Примечание: звуковая карта и материнская плата должны поддерживать PC/PCI и Serialized IRQ, иметь разъемы SB-Link.

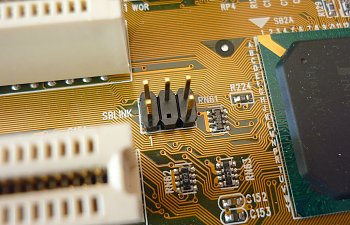

    001 MB SB_Link.jpg

    Схема подключения


    Комплектующие
    1. BLD-6, гнездо на кабель 2х3 с контактами 2.54мм, 2 шт;
    2. Провод МГТФ 0.12, пять штук длиной, равной длине изготавливаемого кабеля;
    3. Трубка термоусадочная, диаметр такой, чтобы через нее прошло пять проводов, длина сантиметра на 3 короче длины изготавливаемого кабеля.

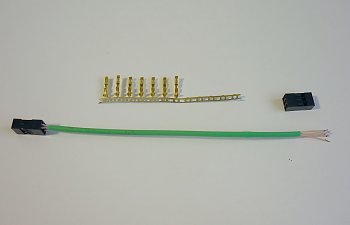

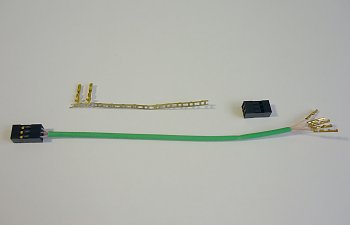

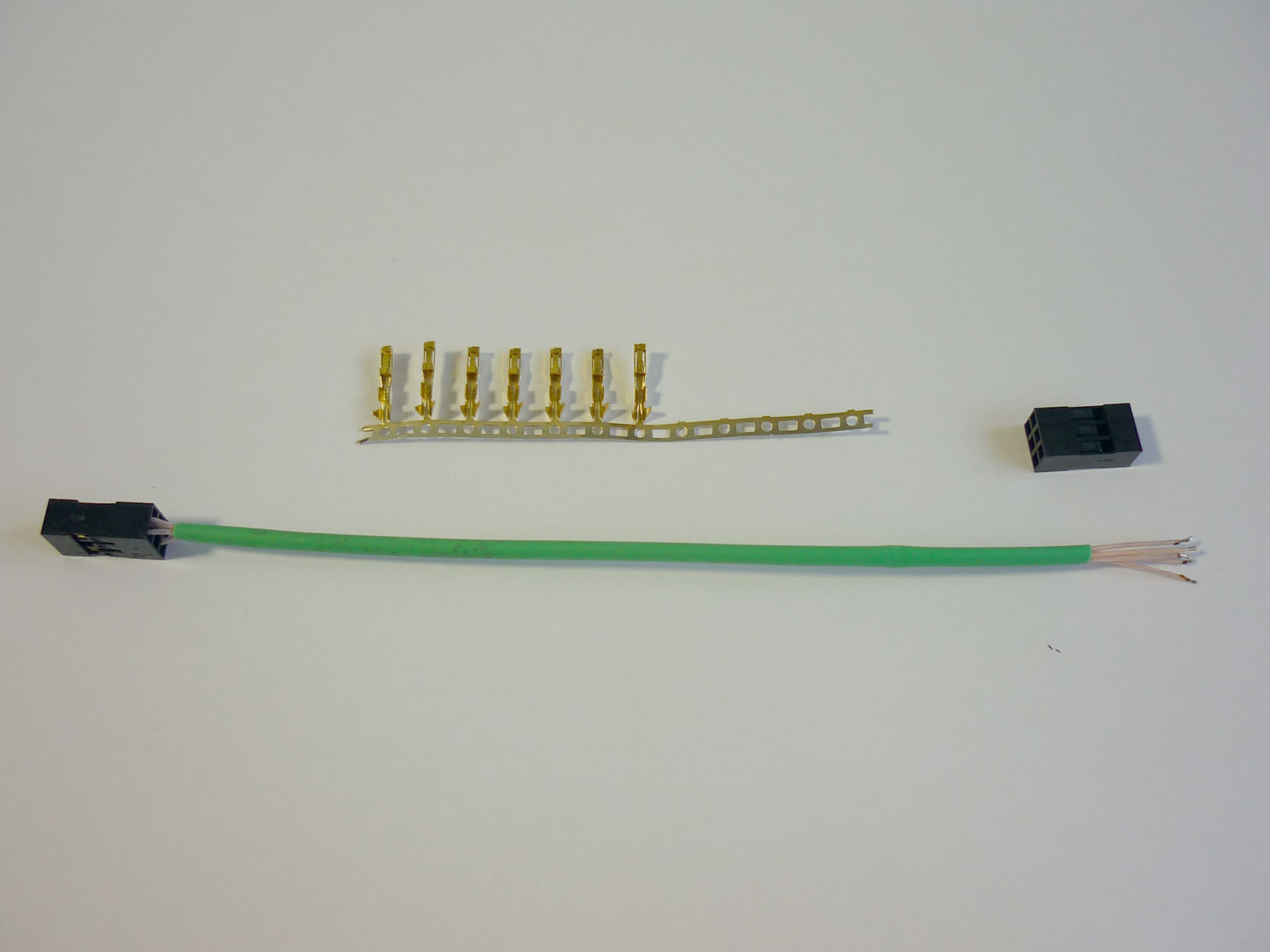

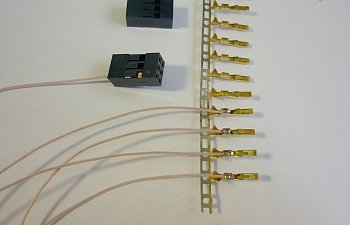

    Изготовление

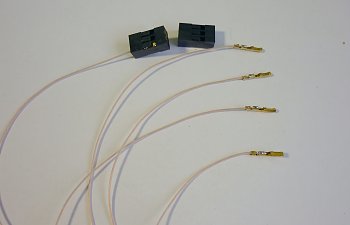

    Провода обжать или припаять к контактам разъемов.
    Соединение прямое, т.е. первый контакт одного разъема, соединяется с первым контактом другого, второй со вторым и т.д., пропуская третий.
    Первый контакт отмечен на плате цифрой “1” или квадратной площадкой. Не ориентироваться на метку первого контакта кабельного разъема.
    Термотрубку не обсаживать. Так кабель будет более гибким.
    По желанию, свободные третьи контакты кабельных разъемов заделать, превратив его в ключ: заварить паяльником, забить куском зубочистки, заполнить холодной сваркой и т.п.
    003.JPG 004.JPG 005.JPG 006.JPG 007.JPG

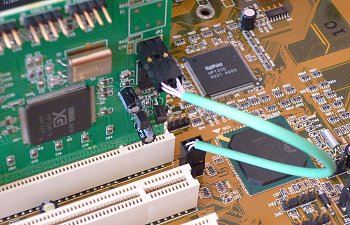

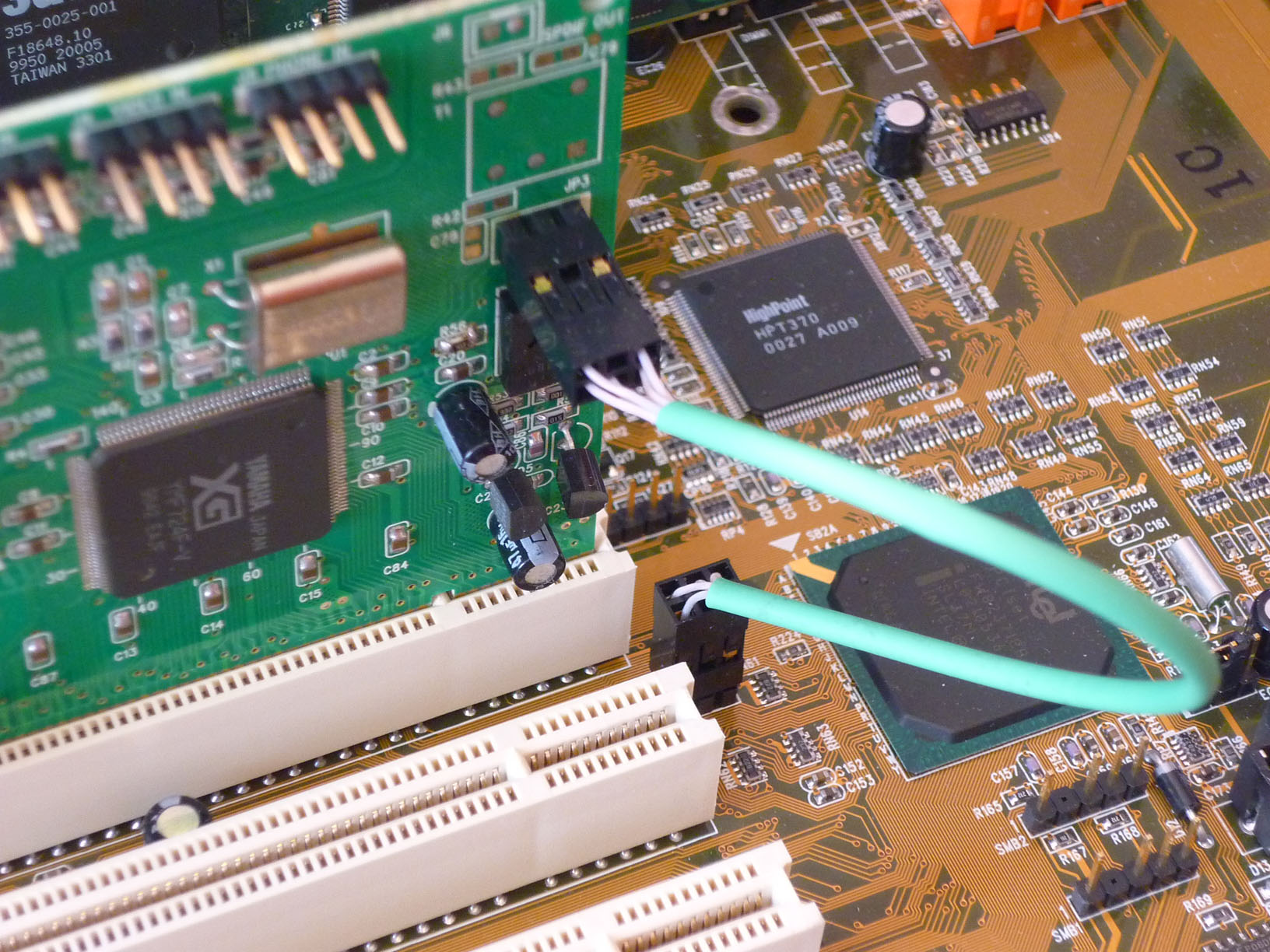

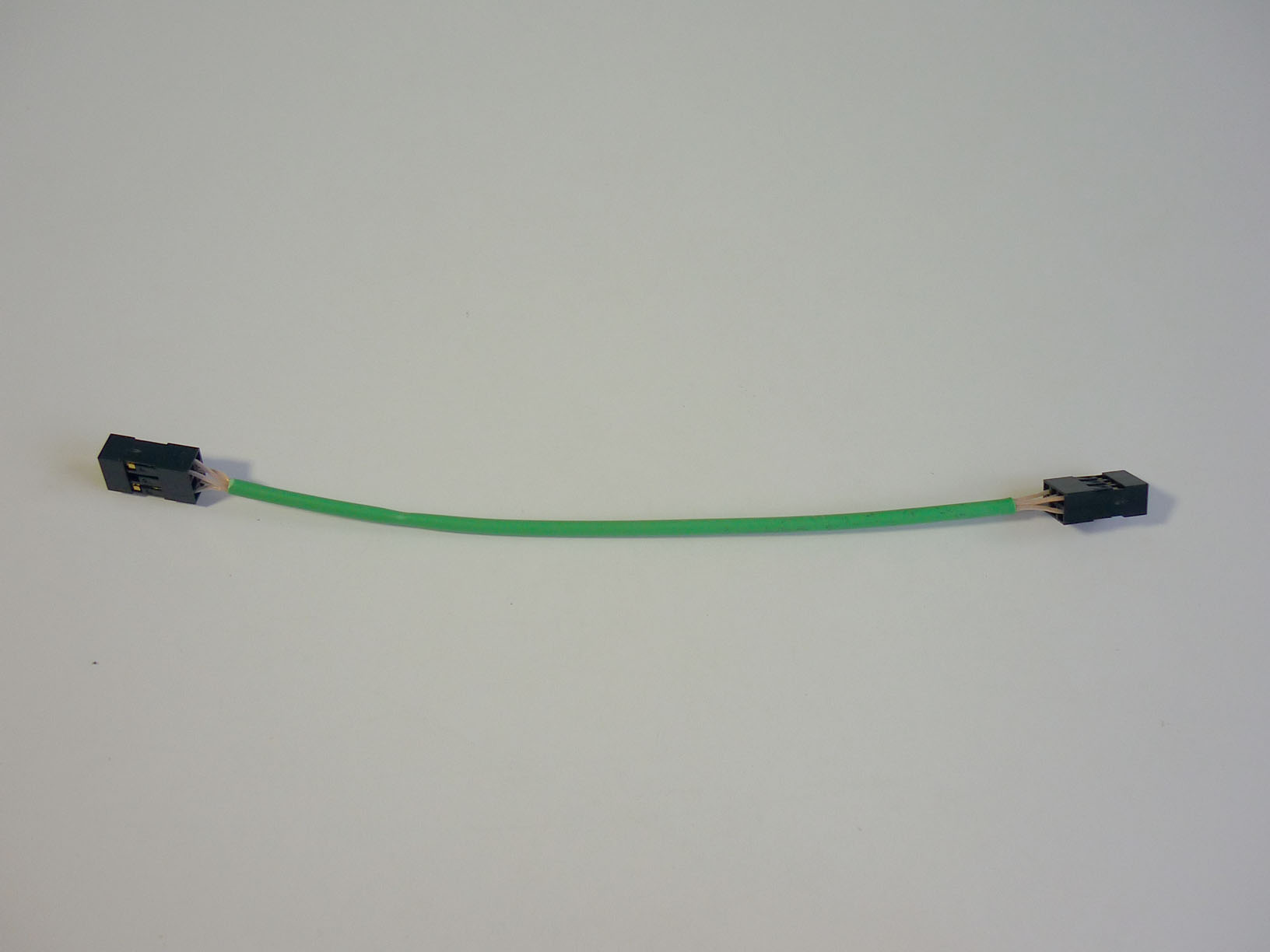

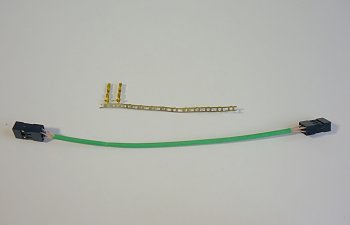

    Результат
    008.JPG 009.jpg

    Примечания
    Через кабель SB-Link проходят цифровые сигналы. Этим он похож на кабель CD-SPDIF.
    Особо длинным делать не стоит. Достаточно длины 20...25 сантиметров.
    Экранирование не обязательно.
    Разъем BLD-6 можно заменить на IDC-06F. При этом вместо провода МГТФ взять плоский кабель с шагом проводника 1.27 мм, шестью проводниками (в крайнем случае - пятью) и длиной, равной длине изготавливаемого кабеля.

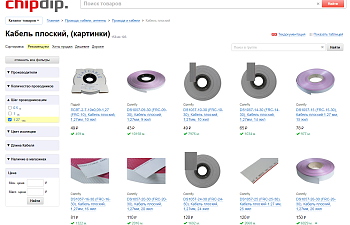

    IDC-06F.png Кабель плоский.png

    Можно взять готовый провод от spdif in+out брекетов фирмы ASUS.
    ASUS SPDIF.jpg
    Hard - Звуковые карты для DOS

    Ссылки
    PC/PCI or SB-LINK cable. How to make? \ VOGONS
    BLD-6 (DS1071 - 2x3), Гнездо на кабель 2х3 с контактами 2.54мм | купить в розницу и оптом
    IDC-06F (DS1016-06), Розетка 2.54мм на шлейф 6 pin с фиксатором кабеля | купить в розницу и оптом
    Кабель плоский, (картинки) | купить в розницу и оптом
    Обжим плоского шлейфа разъемами IDC и FDC
