Помнится, кое-кто спрашивал.
ОтвечаюПочти сразу как собрал себе олдовый комп на P3, о чём в хард-софт разделе кстати писал, захотелось перепрошить биос матери, чтобы та видела все свои слоты памяти, а не только первые два, распознавала ЖД больше 2Гб, ну и ради всяких мелочей вроде некоторых отсутствующих по непонятной причине опций в Сетапе (если сверяться с мануалом) и исчезновения непонятной надписи на экране "Unknown Flash Type" !Запомните этот пункт!

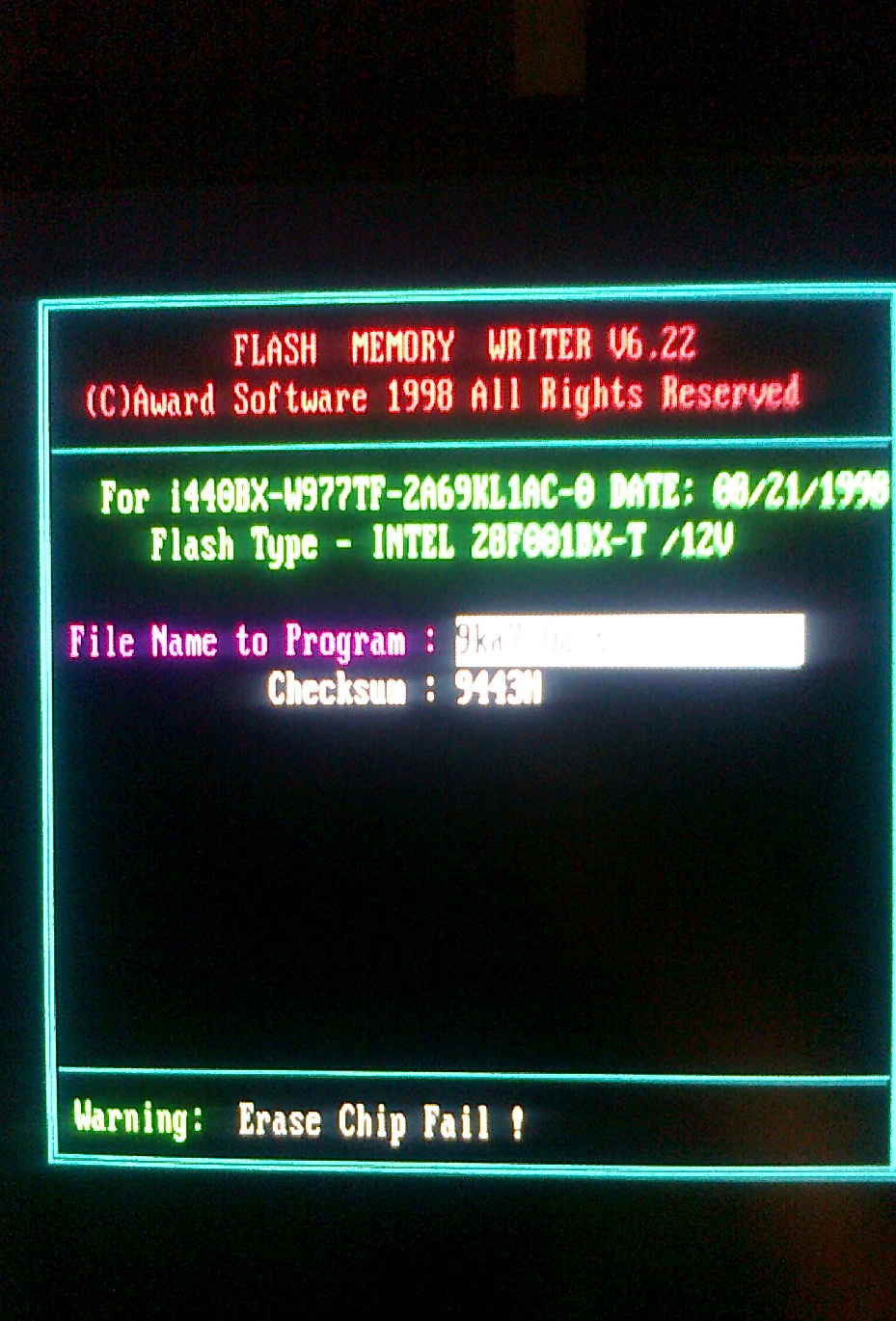

Ну скачал я прошивку, начал пробовать шить и... айе беби!!!
Опыт с перепрошивкой матерей и не только, само собой, был, но с таким столкнулся впервые. Никакие джампера или опции в сетапе, предназначенные для защиты от записи в микруху не играют тут роли - их тупо нет на этой плате! Что же делать? Ну прошить унифлешем, да... ХРЕН!!! Итого ушла неделя бессонных ночей после работы.
Дальше больше: полез на ромбу и там-то меня просветили, что во всём виновата эта загадочная надпись во время POST, а точнее - тип флеш-микросхемы биоса. Там стоял чёртов Intel 28F001BX-T. А ВЫ знаете, чем они отличались от своих аналогов?!? Рассказываю:
Грубо говоря, для того, чтобы прошить такую микрушку, мать должна уметь это делать. А именно, по запросу прошивальщика выдать вместо 5V на нужную ногу (1-ю, если быть точным) 12V. Да, это очень грубо, но суть в этом. Так вот этого не происходило!! Что же делать? Подавать вручную, разумеется.
То есть, предыдущие хозяева зачем-то поменяли родную микрушку на интеловскую, предварительно прошив её программатором.
Дальше последовали три ночи экспериментов после работы с вытаскиванием микросхемы с помощью шлейфа COM-порта и втыканием обратно. Зачем всё это нужно было делать?
Да затем, что алгоритм лечения такой:
- Сначала нужно комп запустить. Дать пройти POST, затем загрузить что-нибудь (в моём случае DOS). Теперь содержимое биос аккуратненько зашадовилось (если в биос-сетапе не указано иное) в оперативку. Прекрасно.
- Теперь страшная вещь: нужно как-то быстро и разом выдернуть микросхему из её кроватки. А вы пробовали это сделать с микрухой в корпусе DIP-32 когда-нибудь?!? Кто пробовал, тот вкурсе, что без спец. ухвата одним движением плоской отвёртки этого не сделать. Да и двумя при желании сохранить целыми ноги тоже не сделать. Нужно минимум три.

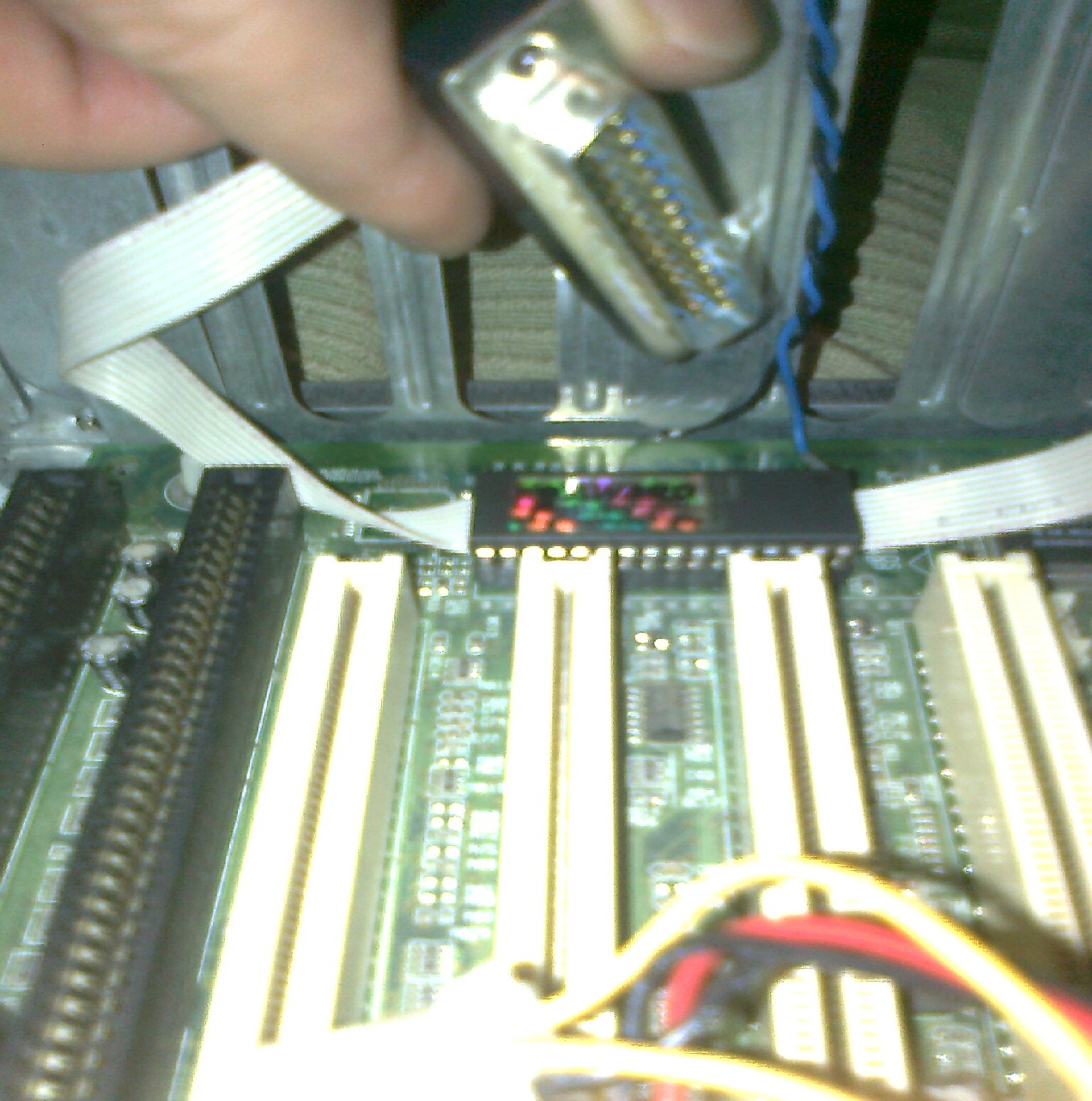

Потому на помощь приходит шлейф от COM-порта, заранее подложенный под неё.
Тянем и дёргаем, микрушка отлетает, ударяется об корпус. Готово.

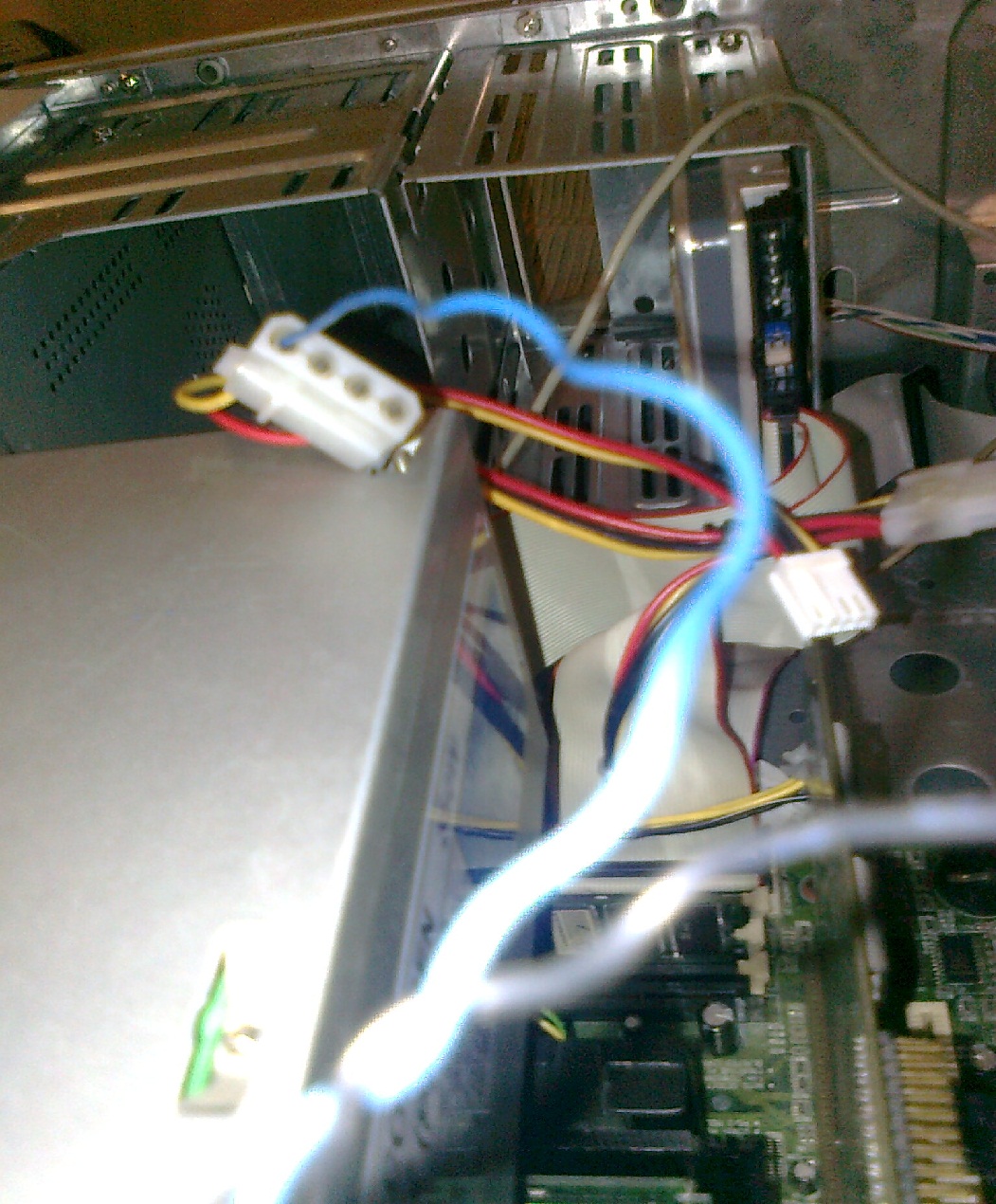

- Теперь делаем ещё одну страшную вещь: берём проводок от лампочки на передней панели, отрываем лампочку. Один конец подводим к
жёлтому контакту молекса от БП.
Другим концом его надо присобачить к 1-ой ноге (так мы подаём на неё 12V). Значит, отгибаем аккуратно ножку в сторону и сажаем на неё второй конец провода. Теперь аккуратно засовываем её обратно.

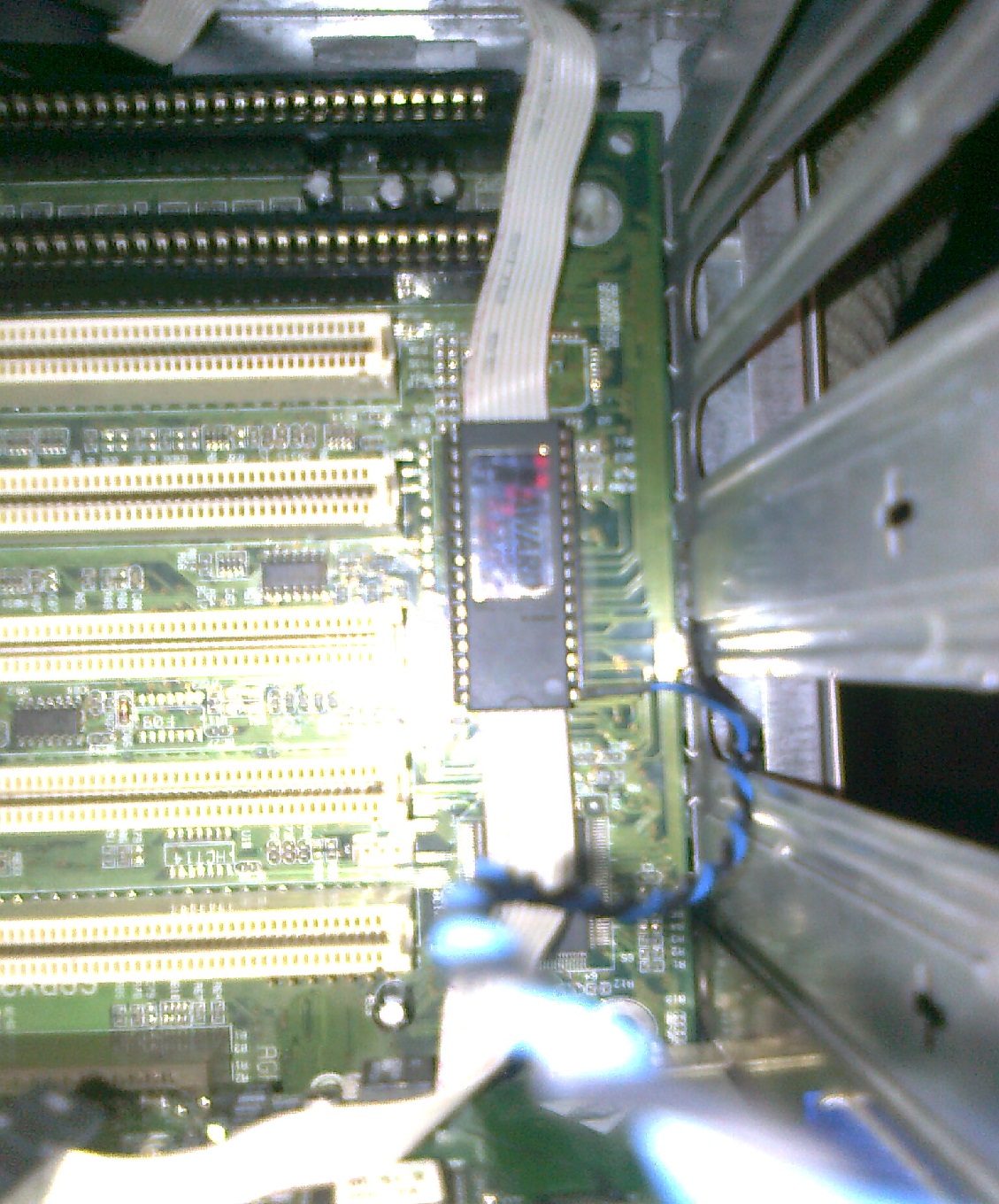

И вот что выйдет
(для наблюдательных: на предыдущей фотке это уже было сделано, разумеется ).
- Ну теперь пробуем шить.
Помните, я сказал, что очень грубо описал суть отличия интеловской микрушки от остальных? Так вот вышеописанных попыток прошивки наряду с постоянными замерами напруги для верности было 5 и каждый раз я видел то же самое сообщение. Видимо, есть ещё что-то, но на шестой раз во время очередного замера я коротнул 1-й и 2-й пины и походу всё... ТОЛЬКО я-то этого не понял!!!
Комп перестал включаться вообще, но я не унывал. Нашёл человека с программатором, сначала две недели пытался с ним пересечься отдать флешки на прошить (я даже раздобыл нормальную, неинтеловскую), потом две недели забирал их обратно. И вот, сегодня я узнал, что хоть в обе флешки и залит последний биос, ни одна из них мне уже ничем не поможет.
Так что: да, мать вашу, я обожаю терминалы с зелёным текстом на чёрном фоне!!!
КстатиПока я бегал за человеком с программатором меня посетила совершенно безумная идея. Надо ***** мне стало подключить геймпад от сеги к компу. Но вот незадача: все схемы используют для этого порты usb и lpt. Но я-то хочу на геймпорт!! Через пару часов поиска нашёл-таки схему. Там нужно: 4 транзисторов, 8 резистора и голова радиотехника... и я твой дом труба шатал в общем. Так чё вы думаете, я ж поехал к дядечке на Комендану (Питерский район у метро Комендантский проспект в народе), купил у него за 150 рублей !новый китайский! гемпад сега. Причём торг ни к чему не привёл, разве что он побоялся впарить мне второй...
После инсты заехал к деду, у которого, !конечно же! полно всяких транзисторов и прочей лабуды. Там-то я понял, что полез туда, куда лучше бы не лазать человеку без знания основ радиотехники (схемотехника здесь мало чем поможет). Ну, чо делать, дед был настойчив, пришлось взяться всё-таки.
Через два дня ковыряния в носу и ушах получилось понять, что для этого нужна как минимум отдельная плата и необходимо разобрать для этого корпус от любого сдохшего гемпада/пульта/чего-нибудь, чтобы туда её уместить. Об остальном лучше умолчу. Уж чего только стоило понять, где у транзистора База, где эмиттер , а где коллектор.
В итоге сначала я всё собрал за два дня, а потом взглянул на схему и понял, что все подключают сеговские пады к usb и lpt неспроста: дело в том, что сегапад работает по параллельному интерфейсу, а геймпорт - по последовательному. Стало быть, подключить к геймпорту можно только сам корпус и не более.
То есть всю схему изнутри сегапада можно выкинуть и делать свою. И именно это и было нарисовано на схеме, которую я собрал и поместил в отдельный корпус, как дурак думая, что это будет переходник. То есть, схема, которую я собирал, намекала, что нужно сделать в схеме от сегапада несколько дырок, впихнуть туда эти транзисторы, резисторы и провода все оторвать от платы и припаять к контактным площадкам.
Ну я не отчаялся, спаянную мной схему отложил, начал дырявить плату сегапада и... сломал её пополам (как позже выяснилось так случается всегда в первый раз). Ну пришлось мне снова взять мою плату, выточить её, чтоб впихнулась в корпус (потратил я на это без малого три дня, потому что замерить всё очень непросто). Потом сделал вручную на плате контактные площадки (напаял), припаял провода к ним и поместил всё это в корпус. Закрыл, подключил. Ни одна кнопка не заработала и разбираться почему меня уже просто не хватило. Геймпад отправился прямиком в ведро вместе со всеми переменными и обыкновенными резисторами и pnp транзисторами.
Воть
-
