...ты не бойся, это глюк.
Ну, в общем, это не глюк, а так. Сидел сегодня на кухне, и сфотал-таки люк разнообразия ради. Надо же наполнять Интернет хоть каким-то контентом )) А то чет я всё про сиськи да про хентай, приелось.

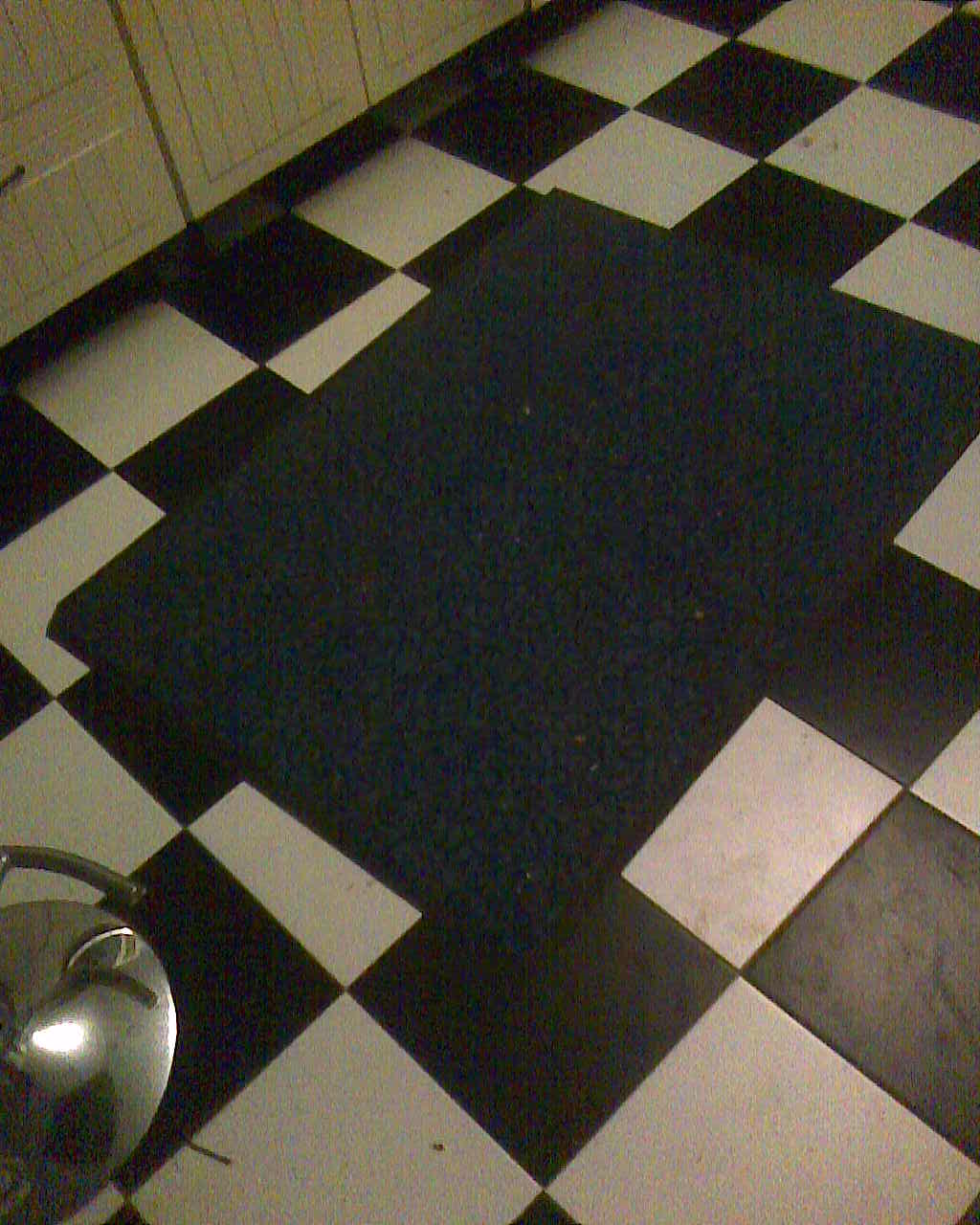

Вот. Лежит сверху посреди кухни половичок

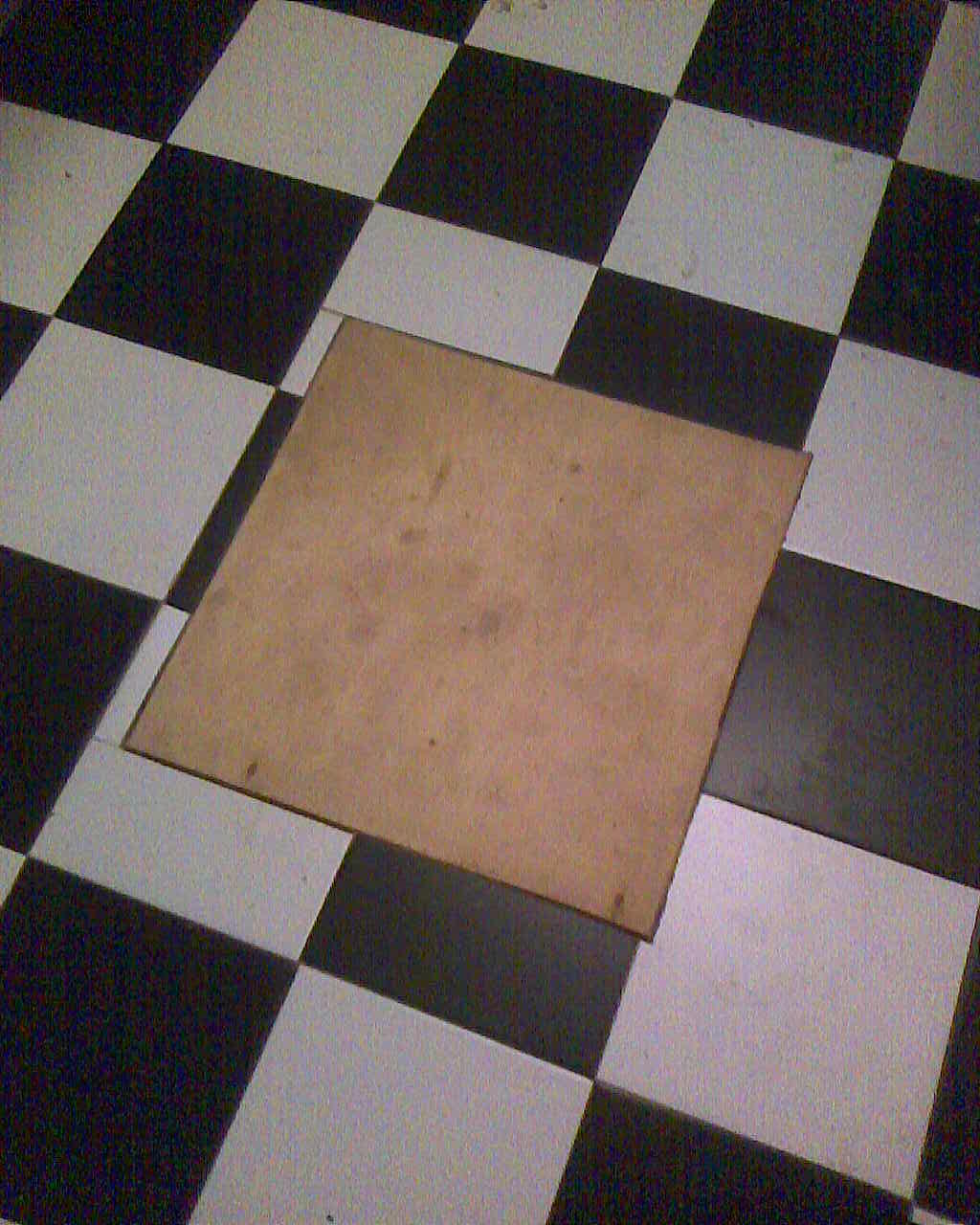

Под половичком - фанера. Когда мне не будет лень, я расчерчу её карандашом по клеточкам и (специально покупать не буду, только с оказией если соберусь красить что-то еще) выкрашу в черный и белый цвета, в соответствии с кафелем.

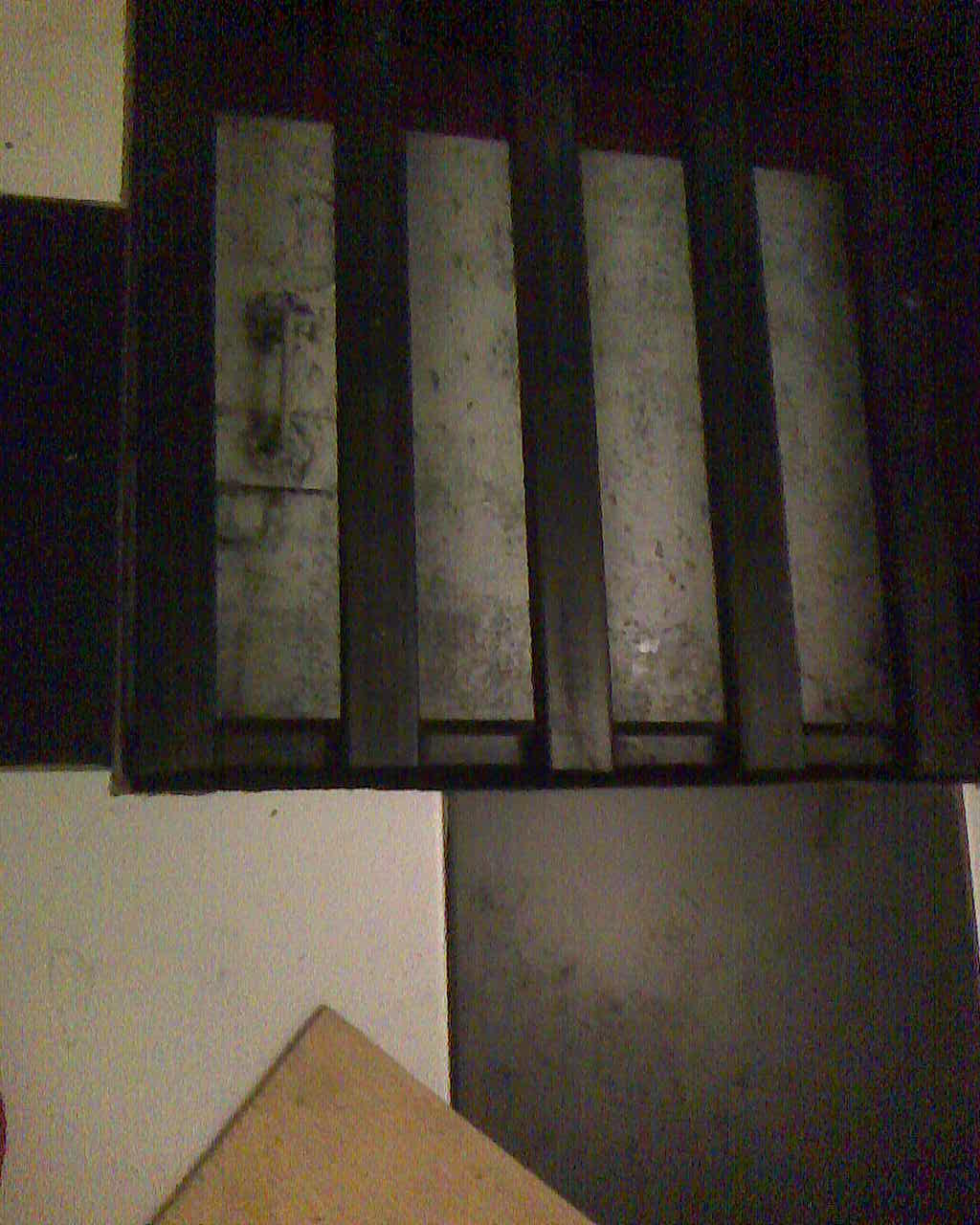

Под фанерой - стальная такая штуковина. Она сравнительно увесистая, сварена из стальных профилей, а под ними приварены два стальных "бруска", чтобы это дело сравнялось с высотой пола. Сделано так умышленно - если надумаю жениться и заведутся дети, то они не смогут в моё отсутствие эту штуку сами поднять (и не нырнут в колодец). В общем, по весу - ну примерно как обычный канализационный люк (чугунный). Только её брать удобней, за решеточку.
Далее вырезано (из старых гаражных ворот) такое вот творение, с приваренной стальной ручкой. Ручка - от бывшего соседского туалета (дачного, уличного типа). Туалет был снесён (за ненадобностью), сосед велел всё сжечь, ну а я подсуйтился ручку спёр, пока она в костре не оказалась. Плохо видно, там еще приварены две петли. Они служат для того, чтобы эта дверца при поднятии не могла по диагонали уйти вниз.
Под дверцей по периметру (т.е. она держится не на петлях, а лежит, петли только страхуют) находится эдакий стальной прямоугольник из 50 мм уголка. Уголок лежит (и приварен) на 100 мм швеллера.

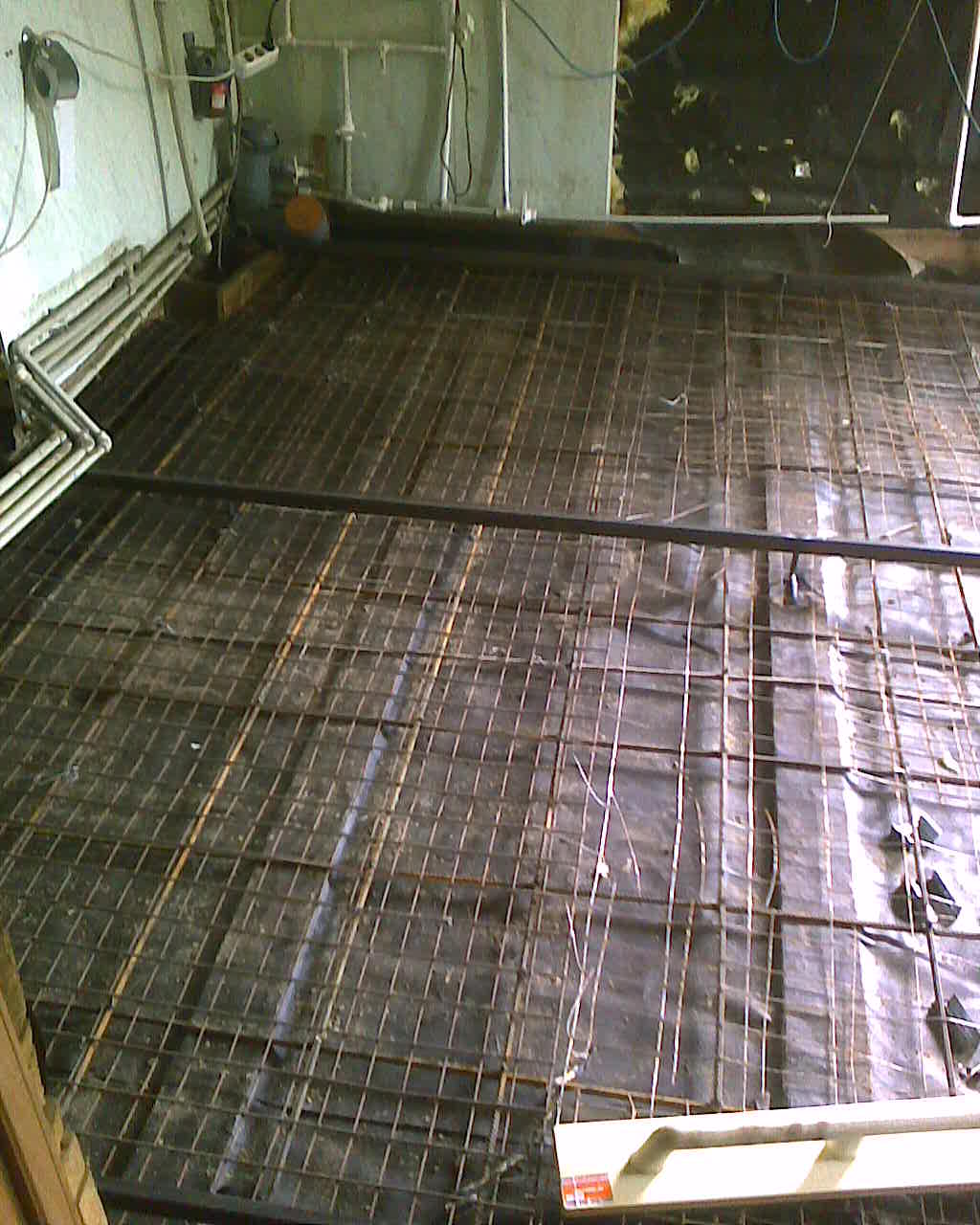

Было это сделано заблаговременно до заливки пола. Т.е. выставлялись швеллера, к ним под низ приваривались 25 мм уголки, на этих уголках ниже уровня швеллеров (это важно, чтобы потом бетон был на швеллерах, а не на досках) был сделан деревянный настил (как опалубка), на него и на швеллера расстелен пергамин, разложена (на швеллера. Пришлось орать на рабочих, потому что разложили не на швеллера, а между ними, типа висеть в воздухе) арматурная сетка и арматурины (часть арматуры б/у, честно говоря). Тут важно было не экономить, я разложил побольше, и ту, что закупили, и ту, что валялась б/у.

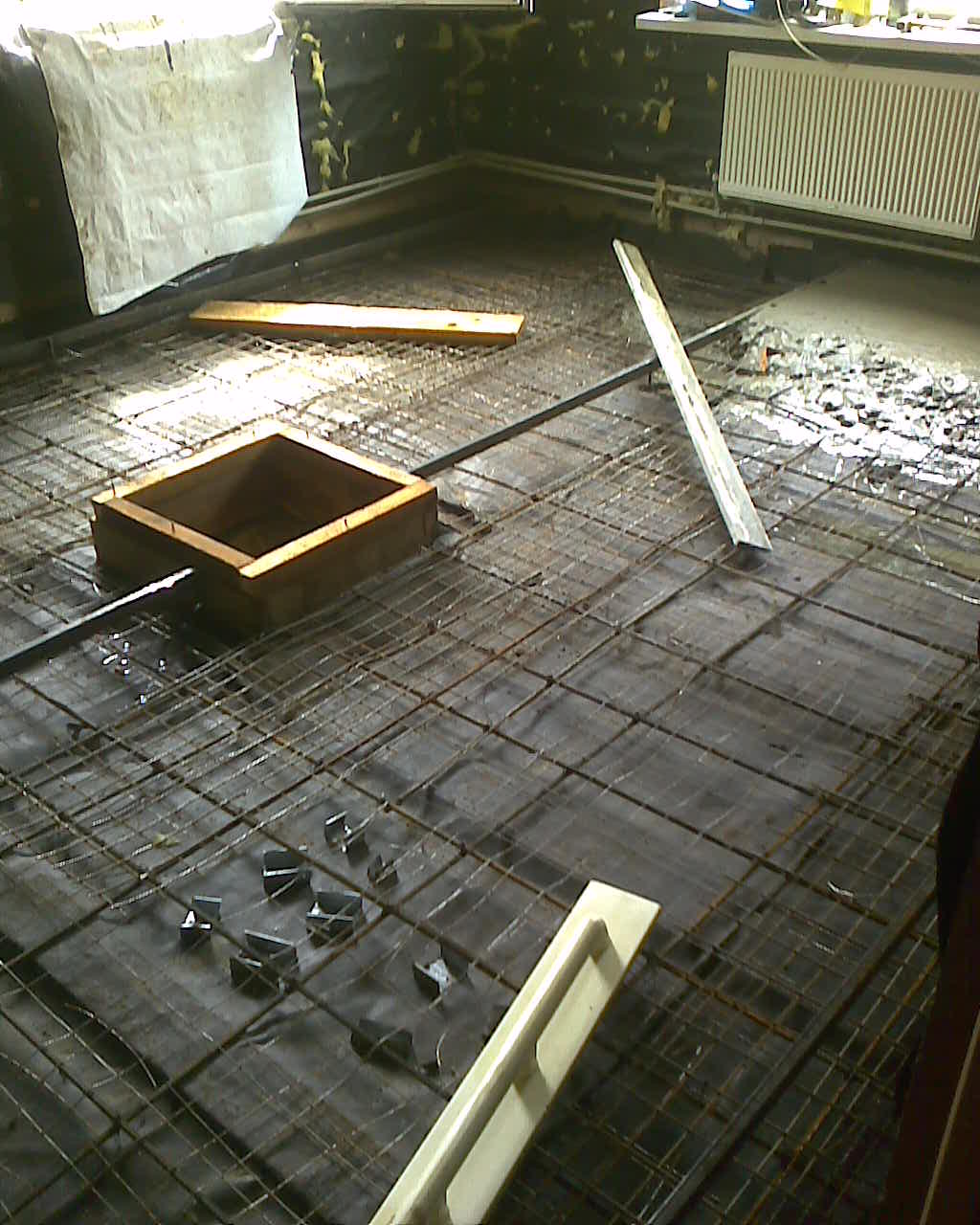

Были приварены-выставлены маяки, и можно было лить. На этот стальной уголковый квадрат я установил прямоугольную опалубку:
Потом её, конечно, пришлось выковыривать, чтобы установить там люк. Прямоугольник с решеткой был нужен для того, чтобы не пришлось отгадывать насколько высоко будет лежать кафель. Т.е. я сначала уложил крышку (она ниже уровня пола) на прямоугольник из уголка, потом приварил к ней ручку и страховочные петли, после чего уже спокойно укладывал кафель на пол, а дальше варил по месту, просто подбирая по толщине. Закончил верх обычными профилями 10х20. Нижняя (плоская) крышка служит защитой от влаги и прокладкой между прямоугольником из уголка и этой решетчатой. Т.е. она не несущая, она просто для того, чтобы пол был двойным.

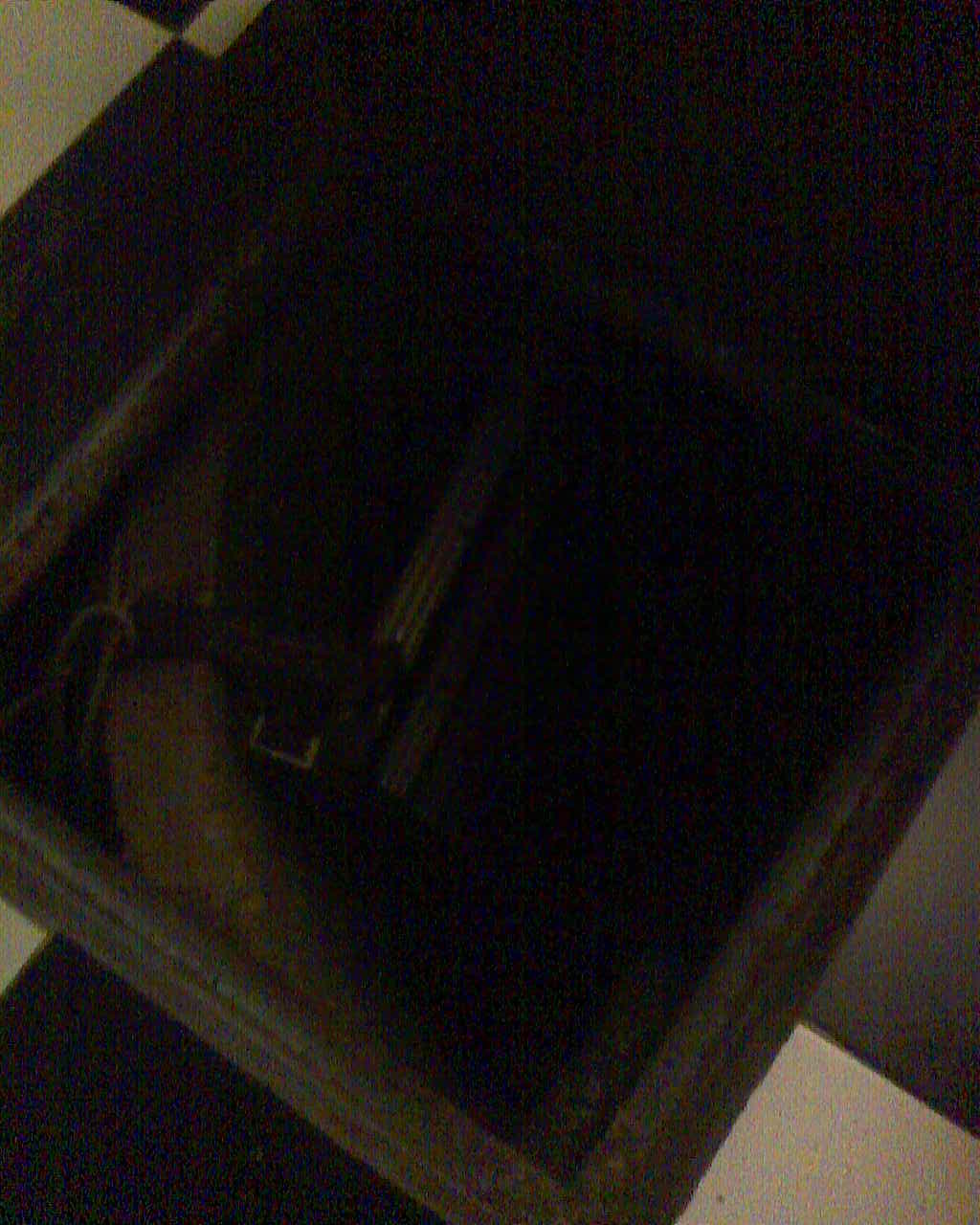

Вот такой вот люк. Просто лень было открывать, думал, чо буду напрягаться, потом делать было нехрен - открыл.
Водяная труба из колодца - идёт через бетонное кольцо по подвалу, просто в утеплительной кишке с греющим кабелем, чтобы зимой в сильный мороз не промёрзла. Управляющее реле и все остальные приблуды - наверху, в туалете за унитазом.

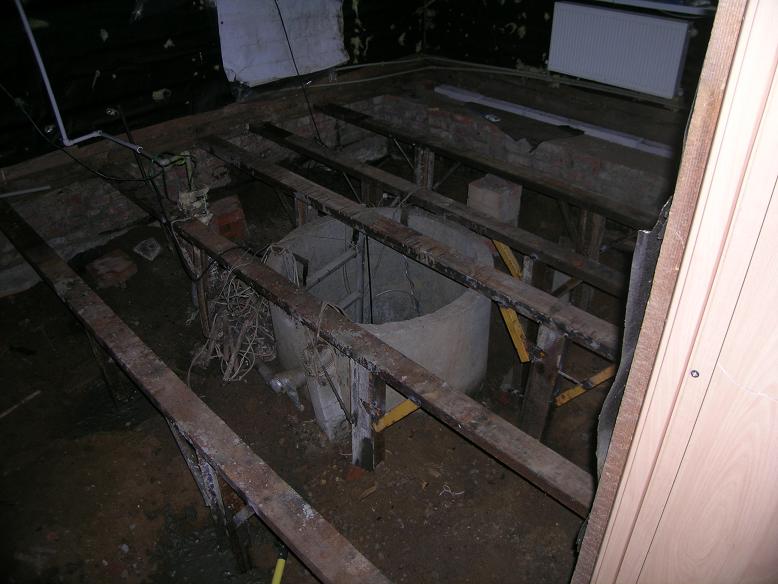

Вот еще старое фото. Фундамент, конечно, своеобразный - при строительстве (давно, до моего вмешательства, лет 20 назад) была допущена ошибка, поэтому там еще внутри помимо периметра кирпичная линия идёт. Я задействовал её как опору, сэкономил 1 швеллер.
Все сварочные работы, кроме установки маяков под заливку бетона, производил лично я. Бетон месили таджики.
А вообще, конечно, легче делать такие полы когда стен еще нет, потому что тогда можно перевернуть швеллера и спокойно варить к ним "ноги", а не ползать под ними с трансформатором. Бетонное кольцо находится чуть ниже (сантиметров на пять), пол на него не опираетеся (если чо).
Почему колодец оказался под кухней? Так получилось, водяная жила именно там. Швеллера б/у и далеки от того, чтобы быть идеально ровными, но пол выставлен по маякам, верх ровный, так что норм.
-
