Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Я видел, проблема, если на звуковой распаян чип на OSC 14.3мгц, на плату сигнал не приходит. Там транзистор впаивают. Но нужно проверить ещё. На плате у меня ревизия 2. Может проблема была на 1 ревизии.
По поводу KT133 на ISA. Мне только раз попалась полностью живая плата ATX, которую я купил. mATX вообще не видел. s462 на ISA вообще редко попадается, да ещё, они почти все с электролитами под замену. Я сам их не меняю. Если за деньги где то делать, ещё стоимость платы такой выйдет, если не больше.



Такие огромные кулера на 370 впервые вижу.
PS: Видимо не родные -от 462 поздних атлонов ХР, они вроде бы совместимы по крепежу.

Ацтек хорошая. У нее есть поддержка режима SB16 со стерео в FM ?



Собственно, там всего несколько матх плат от чайника и DFI, если не считать без AGP.

Интеловские на туалатин.



Ацтеки поддерживают только SB Pro. Что касается FM, то у всех честный OPL3, естественно, стерео.

--- добавлено 3 июн 2026 в 10:14, предыдущее сообщение размещено: 3 июн 2026 в 10:12 ---

На них вентилятор 80 мм или меньше?



На нем не стандартный вентилятор стоит. Размеры самого вентилятора 65мм.



у нее есть General MIDI



После долгих лет раздумий решился приобрести старый джойстик!
Ибо игры, заточенные именно под это экзотическое свойство управления, всё же изредка, но попадаются.

Собственно, я лет девять назад уже покупал, но - на местной доске объявлений, а там были только относительно новые. Пусть и для Gameport - назывался Genius MaxFighter F-16. Увы, это не столько джойстик, сколько "ручка управления самолётом". Сломался недавно - не выдержал того, что от него требуется в Daley Thompson's Olympic Challenge (1989, DOS)

Так что в итоге решил выписать настоящий джойстик 1980-х из-за рубежа.

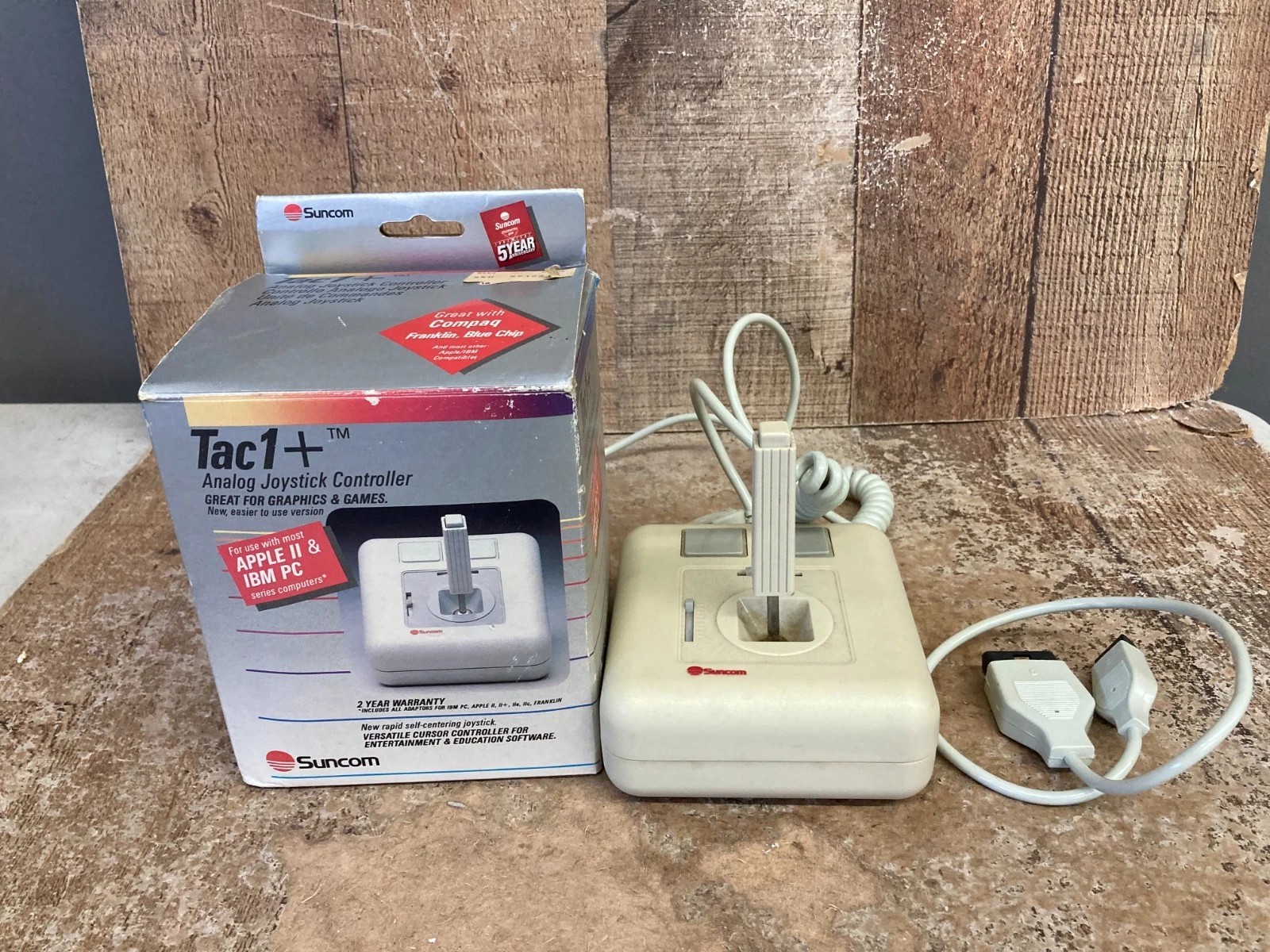

Называется Suncom Tac1+ - как и в предыдущем случае, я искал любой подходящий, но так чтобы недорого и в оригинальной коробочке со всей документацией.



Понятно, что я в таких устройствах не специалист (вот никогда не пользовался джойстиками), но конструкция выглядит весьма удачной и надёжной, база металлическая, в отличие от Genius MaxFighter F-16.

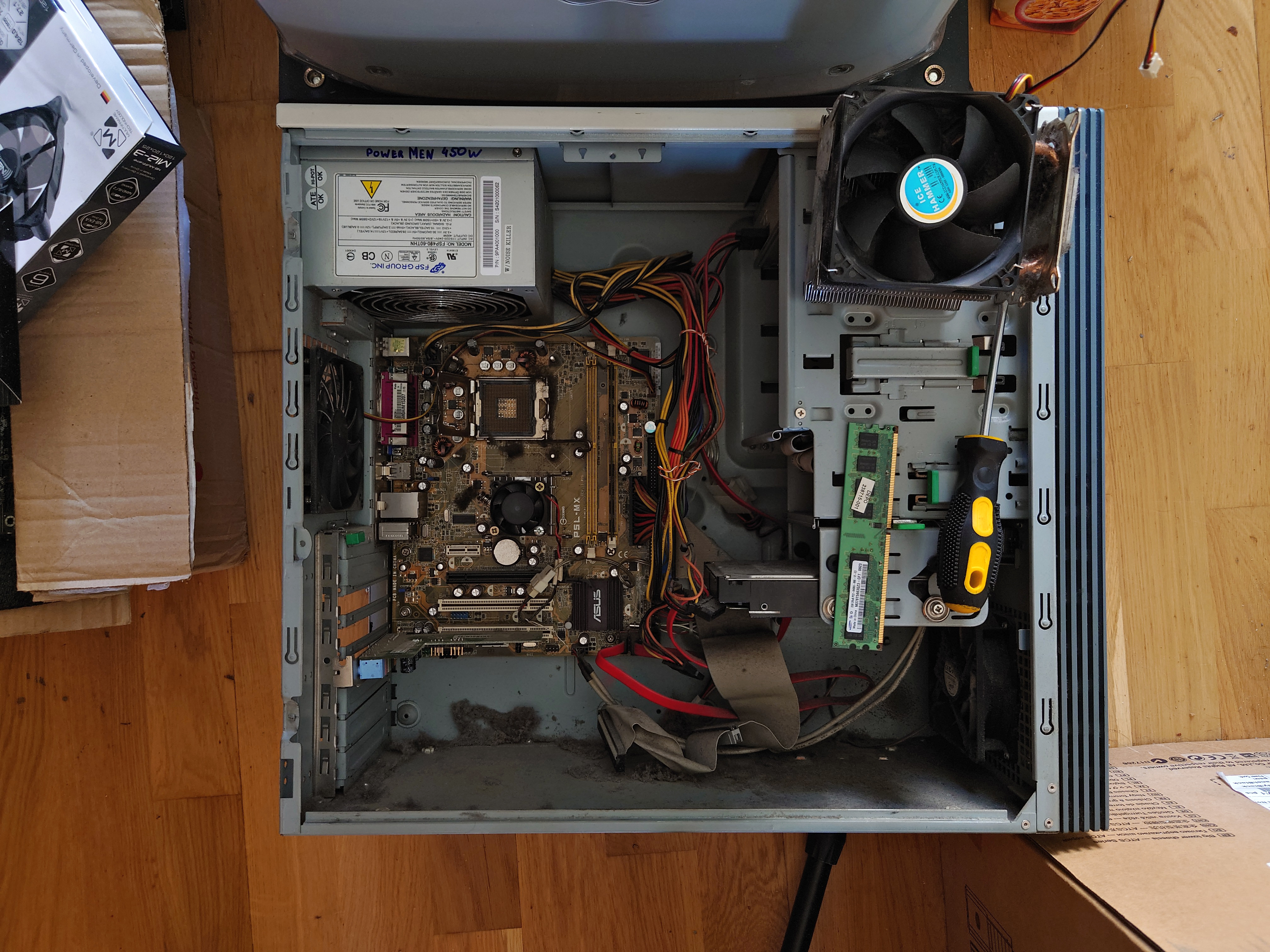

Седня за 2к забрал.

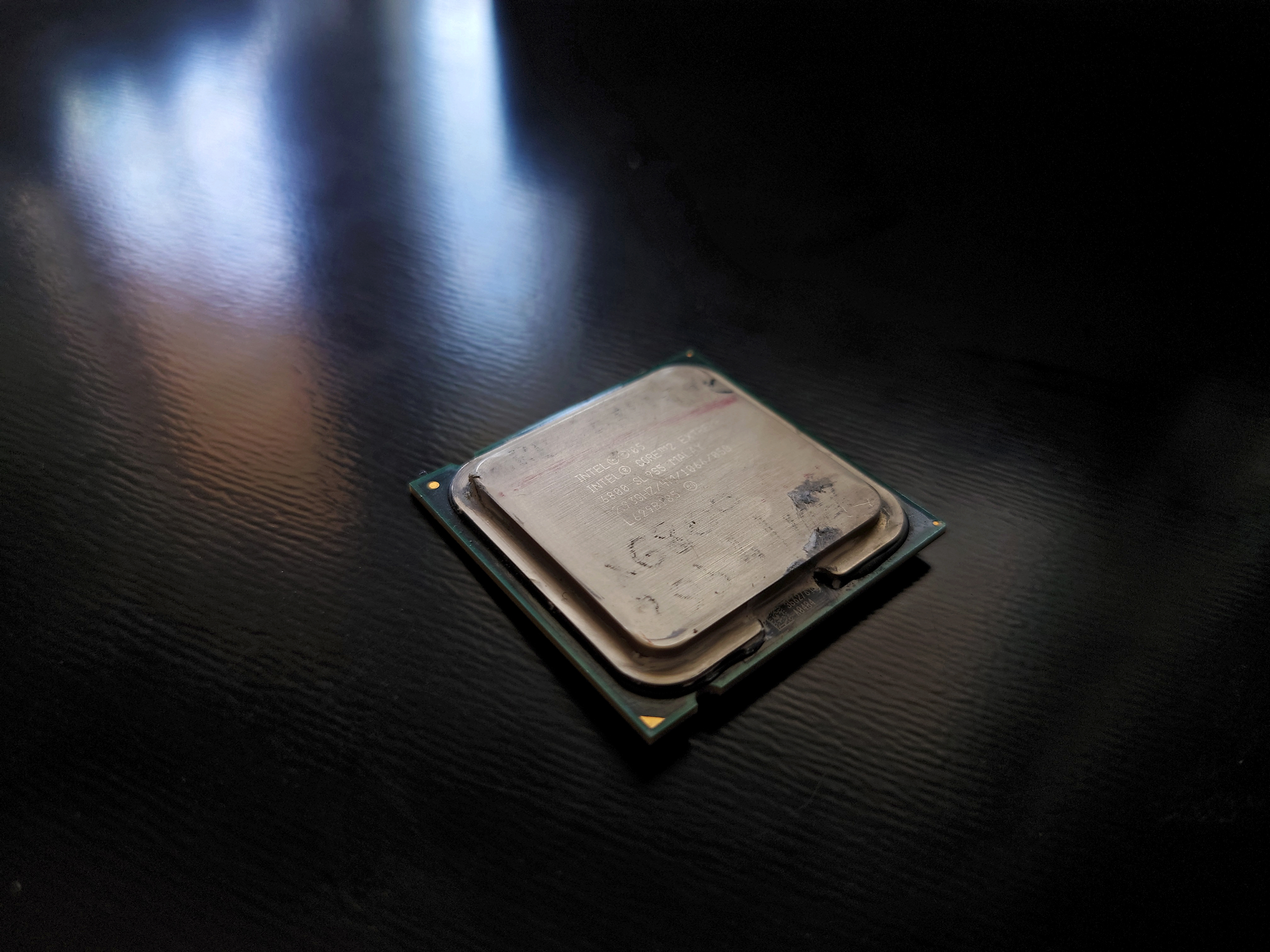

По сути, ты один процессор и купил за 2т. Остальное то хлам.



Да, мне тоже интересно, но год выпуска почему-то нигде не указан, даже в каталоге продукции Suncom, который тоже там приложен.
Скорее всего, в районе 1987-1989 гг.



Ну, это просто недорогая РУС.
Она не переживёт быстрые перекладки. Построена на обычных недорогих 50кОм переменниках.
Пока новая, для авиасимов работает неплохо.
А если задумасться... Тебе обязателен именно джой? Геймпад ведь в подавляющем большинстве старых игры удобнее.



@Колючий, я не встречал старых PC-игр, которые были бы заточены под "геймпад". Во всяком случае, у меня в коллекции таких нет.
Хотя из новых игр я как минимум одну такую точно проходил - называется "Brothers: A Tale of Two Sons". С клавиатуры с ней управляться было очень сложно.



Для игр геймпад на игровом порту выглядит точно так же как и джойстик. Тоже 2 оси и сколько-то кнопок. Если игра поддерживает управление через него, то для неё нет разницы, в какой форме это исполнено на физическом уровне. А вот играть вполне может оказаться удобнее.



@Uka,
Некоторые аркады на PC делали скорее под геймпад. Например, Jazz Jackrabbit (1994, DOS) . Там даже один из бонусов дающих очки это Gravis PC GamePad, что как бы намекает.



Не думаю: тогда бы игра и говорила про геймпад, а не про джойстик. Ну и кнопка там по документации к играм обычно задействована одна.
Естественно, я говорю об играх 1980-х.



Игра видит только оси и кнопки.
Вся их реализация находится на плате игрового порта (обычно в составе аудиокарты) и именно с ней общается драйвер, используемый игрой.
А во внешнем устройстве только по сути контакты перемыкаются, да оси меняют значения сопротивлений. И будет всё это в виде геймпада, или джойстика - игре неизвестно.
Бывают отдельные случаи. Когда на паде больше кнопок, чем реализовано в игровом порту. И эти кнопки не просто какие-то турбо-варианты основных 4-х, а именно другие кнопки. В этом случае в геймпаде реализована своя логика и для нормальной её работы нужен отдельный комплектный драйвер, без которого пад или не работает, или у него работает только базовый набор кнопок.



Джойстик в нормальном более-менее современном понимании - это контроллер с аналоговыми осями (и "цифровыми" кнопками), который подключается к РС в геймпорт и позже в USB. Насколько я не игроман, мне сложно представить "игру для джойстика", которая не является симулятором управления техникой.

Atari CX40 joystick - Wikipedia - пример джойстика без аналоговых осей. И для соответствующих игр, в которых достаточно примитивного кнопочного геймпада.
