М216А ver 1.0 - какая ОЗУ?

Здравствуйте!
Нарыл сегодня материнку М216А с процем. НЕТ ОЗУ. Я такой оперативы никогда не видел. Подскажите как ее зовут? Что б начать поиск нужно хотя бы знать ее.
[/url]
Фото с нэта. На нем есть 8 микрух ОЗУ. У меня их нет.



@John Connor, скорее всего, это SIPP 30pin. И правильно писать процОм, а не процЕм.

--- добавлено 25 апр 2021, предыдущее сообщение размещено: 25 апр 2021 ---

Может статься и так, что без этих основных микрух и не заведётся. Но я так не думаю. Достаточно откопать пару модулей SIPP, оживёт. Но для начала надо быть уверенным, что это именно SIPP.

--- добавлено 25 апр 2021 ---

И не исключено ещё, что эти 8 микрух - не ОЗУ, а кэш.



Разъёмов памяти 2 вида. Верхний левый угол -- 8 DIP, 2 банка по 4 разъёма, максимально можно засунуть 1 МиБ. Нижний левый угол -- 4 SIPP, 2 банка по 2 разъёма, максимально можно засунуть 16 МиБ.
Есть извращенский режим с использованием обоих типов одновременно, но вроде только 2 МиБ.
4 перемычки выше и правее SIPP как раз для управления разъёмами памяти и служат. Инструкция в интернетах есть, если что.



M-216A Motherboard Settings and Configuration

По руководству пользователя группа микросхем в углу - два банка ОЗУ. Должно хватить для запуска.



Их нет. В субботу пообещали привезти 2 планки ОЗУ SIPP 30pin. Теперь корпус бы нарыть. У меня только башни есть АТ-шные. Думаю в ней пока собрать. ТАм видно будет.

--- добавлено 25 апр 2021, предыдущее сообщение размещено: 25 апр 2021 ---

Подскажите. В комплекте была плата
BIOS-Y2000 PS ISA
вычитал - для коррекции времени.
НА нее питание отдельно подается? Или с материнки берется?
И нужна ли она вообще?



Это 286, нету ещё там кэша.

@John Connor
По сути, нужны или DIP чипы DRAM (FPM) c организацией 256к х 4 в количестве 8 штук в корпусах DIP18, или сразу SIPP30 модули памяти, объёмов - какие найдутся. Если речь про игры для 286-го, то больше 1 Мб оперативки не понадобится. Если же ты хочешь поковырять спецсофт под защищённый режим 286-го и тебе нужно больше оперативки... С такими интересами ты бы тут не задавал простейших вопросов.

--- добавлено 26 апр 2021, предыдущее сообщение размещено: 26 апр 2021 ---

По плате коррекции времени - спецплата, позволяющая избежать косяков на старом железе в момент перескакивая даты с 31 декабря 1999-го на 1-е января 2000-го. Сейчас она не актуальна, представляет разве что историческую ценность.
По материнке у тебя на руках. В каком состоянии зона около AT разъёма клавиатуры и батарейки? Батарейки нет, или она недавно менялась? Если стоит старая - срочно убирай, хоть кусачками её выкусывай. И смотри, есть ли повреждения и следы от её электролита.



Батарейка есть. Окислов нет. ТАкую купить будет проблематично. В Китае стоит дороже компа. НАсчет спецсофта - я не знал о нем. Теперь знаю ) надо порыть, что за дела.

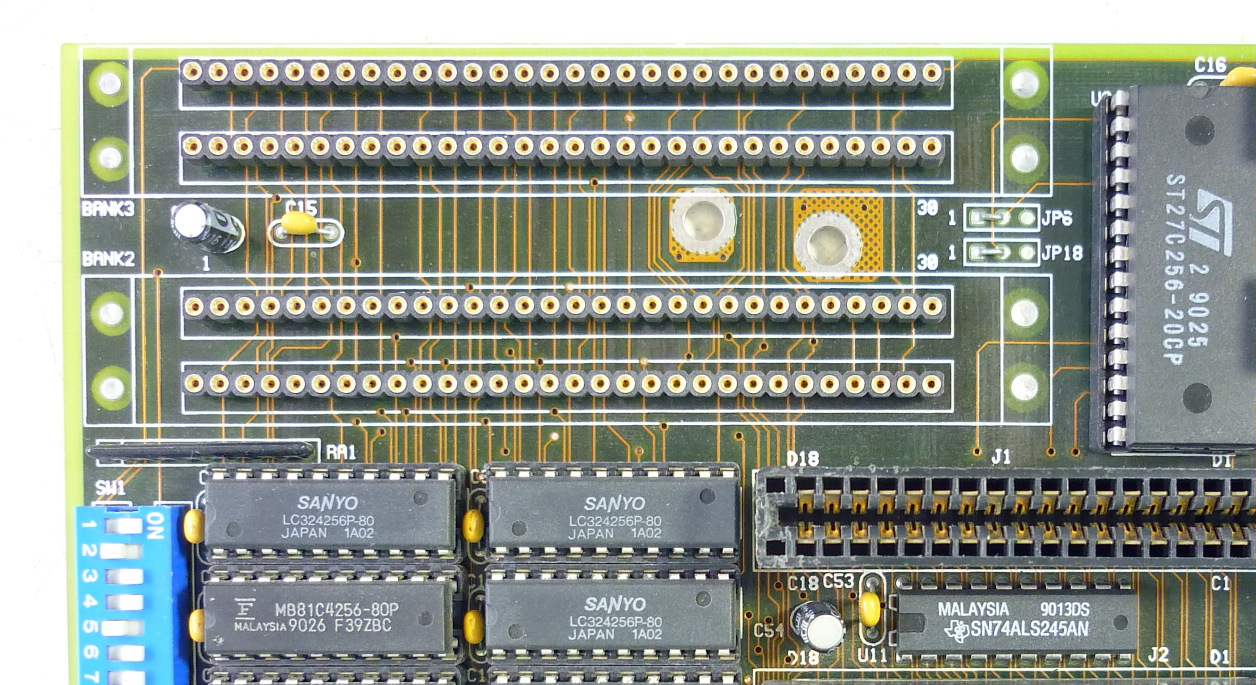

Принесли мне ОЗУ. SIPP на 30 ножках-штырьках. А как ее установить ? Нет ключей нет надписи где первая нога. Установить нужно в эти разъемы.

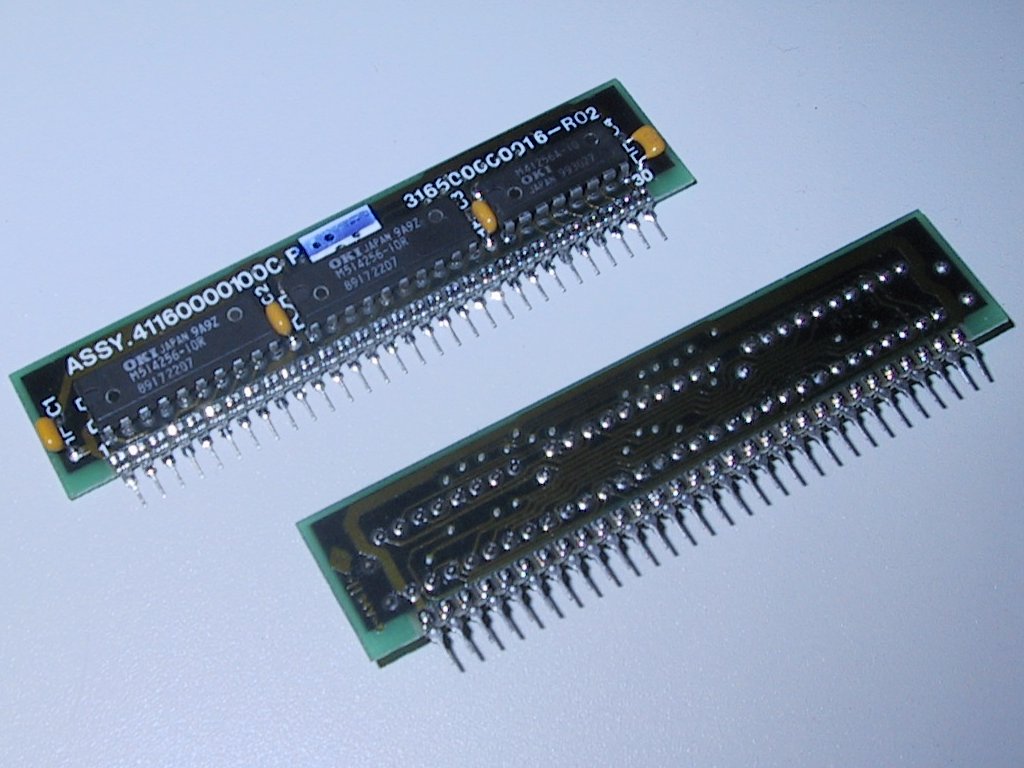

*чешет затылок... Честно говоря, все 2 раза, что до этого видел гнёзда SIPP, там понятно было. Зона модуля несимметрично относительно отверстий располагалась. Типа как тут.
С вышеупомянутой материнской платой -- не рискну сказать. Фото этих 4 гнёзд поближе сделать можно, чтобы надписи на материнской плате читались?



А там нет надписей больше. Где не видно U12. U13. U14. U15 написано.

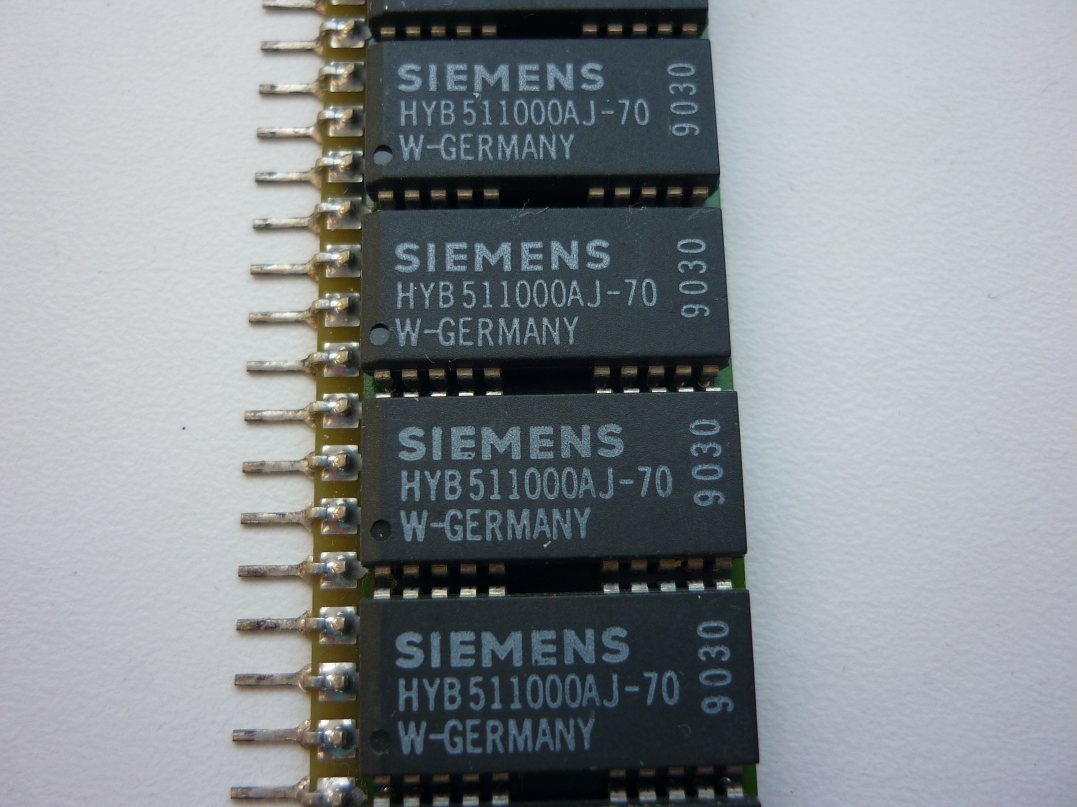

Внимательно осмотрите материнскую плату у разъемов памяти и модули памяти. Первый и последний контакты часто промаркированы числами 1 и 30.

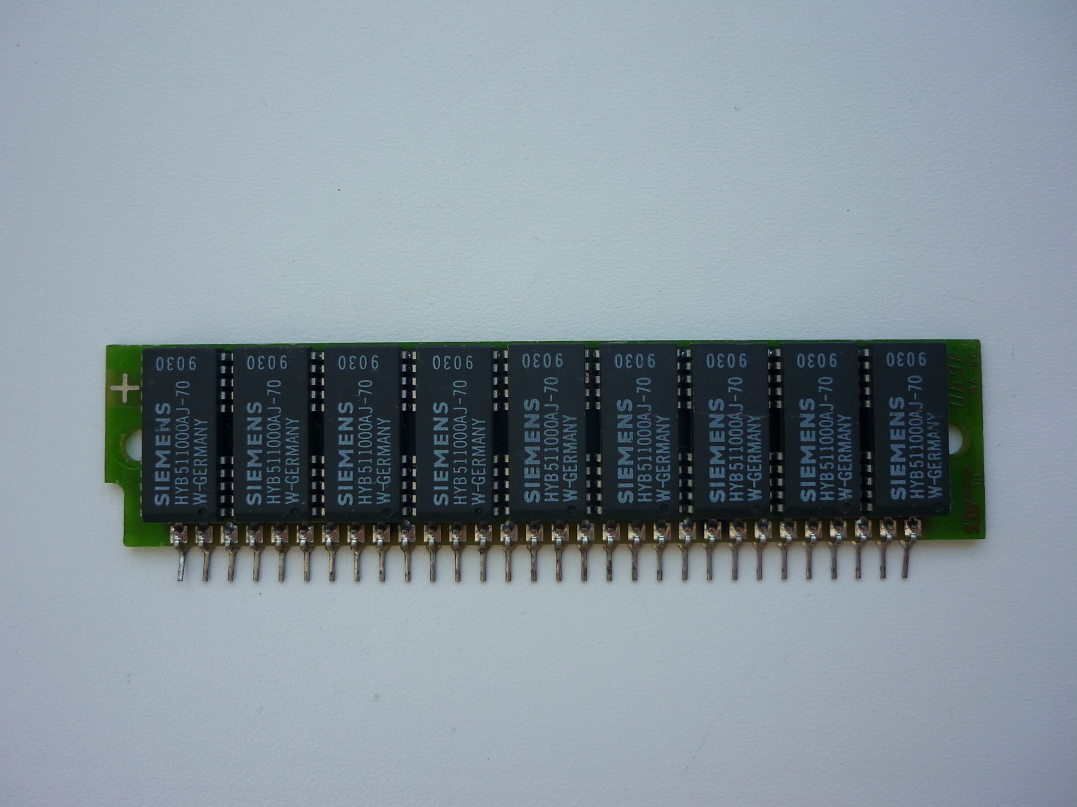

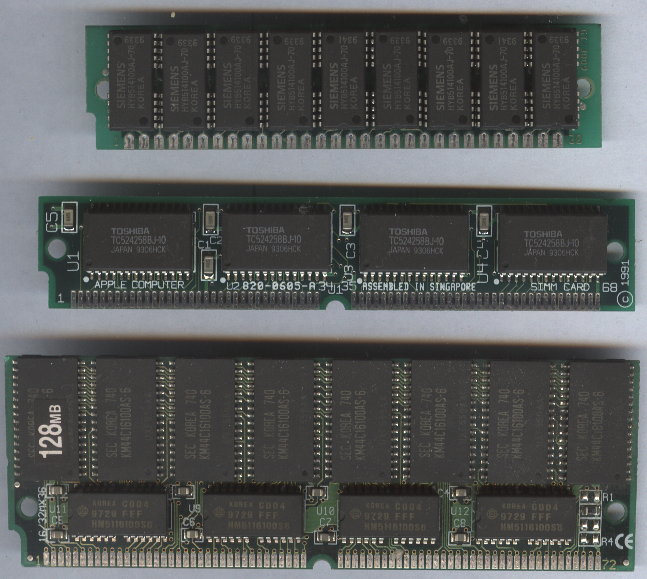

Вообще, SIPP - тот-же SIMM с напаянными контактами-штырьками. Соответственно, несимметричный по контактам.
У первого контакта может быть выборка на плате.
При одностороннем монтаже микросхем они всегда расположены с одной (назовем её лицевой) стороны.



Есть на моих планках выборка с одной стороны. А вот на материнке нет надписей.

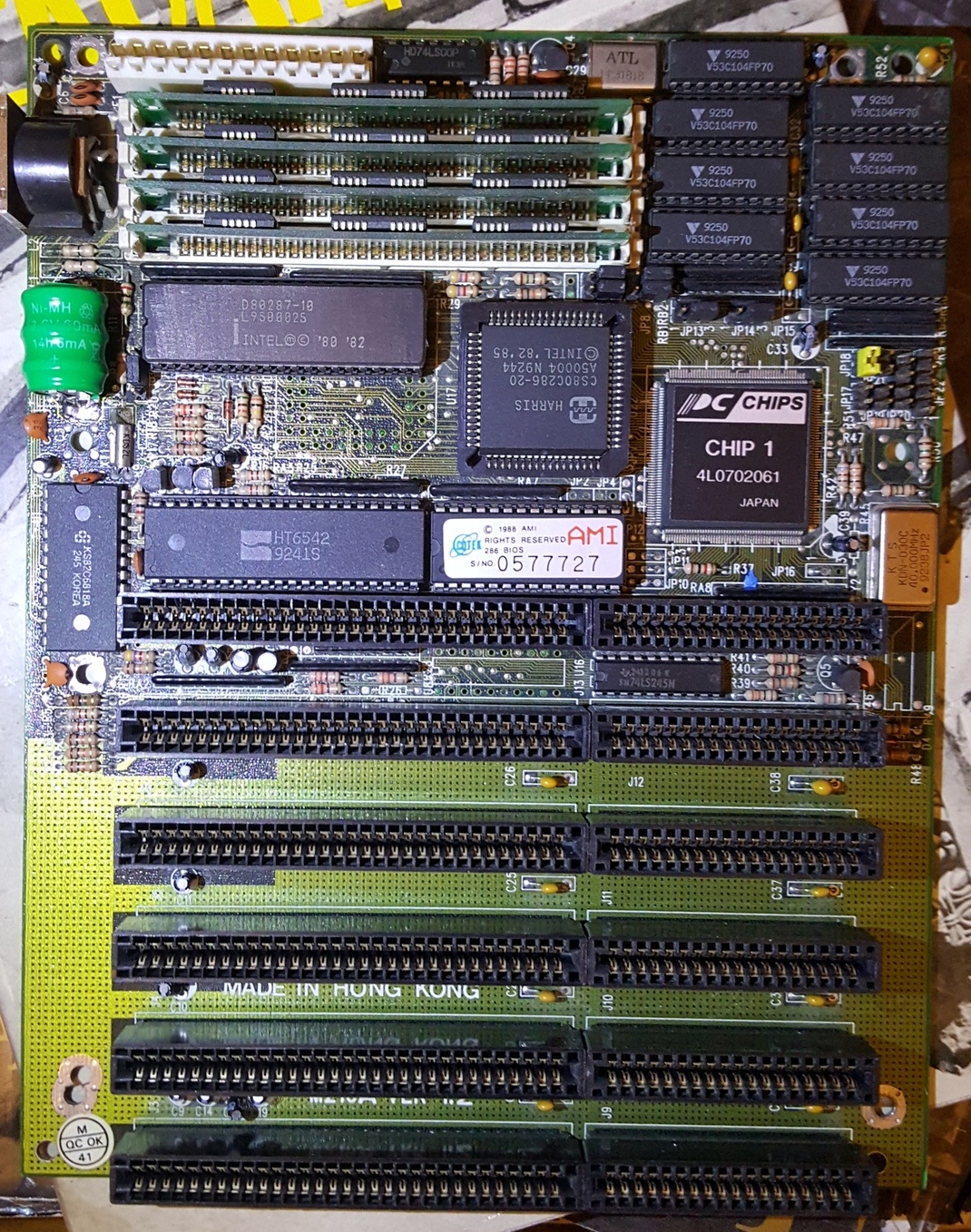

Вот ваша материнская плата с SIMM. Устанавливайте аналогично.



Осматривай внимательно, даже на зидатоматах 1-й контакт указывали.



В довольно редких случаях маркировка может находится под распаянным разъемом.

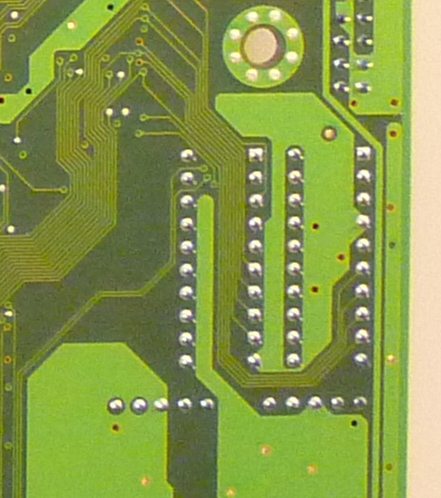

Еще хорошим тоном при разводке плат является выделение первого контакта квадратной площадкой. Иногда со стороны монтажа добавляют короткий проводник под углом 45 градусов. Площадки хорошо видно с обратной стороны платы. Жаль, что такое выделение появилось лет 20-25 назад.



Да есть квадратный контакт. Спасибо. Не заводится гад) Надо повозиться с ним. Таких древних не приходилось колупать. Перемычек куча.

--- добавлено 1 май 2021, предыдущее сообщение размещено: 1 май 2021 ---

Даже бипер не поет. Скидываю ОЗУ не кричит. Обидно



Ранее давал ссылку на руководство пользователя. В нем есть описание всех перемычек.

Начать лучше с подключения спикера (без памяти, видеокарты, клавиатуры и т.д.).
Если при старте сигналов не будет - проверять процессор и материнскую плату, перемычки типа процессора.
Далее BIOS подключает/тестирует устройства в следующем (на сколько помню) порядке: ОЗУ (+кэш?), видеокарта, клавиатура.
Соответственно, в этом-же порядке все подключать, после каждого подключения подавать питание и проверять сигналы.
Если будут какие-то заморочки - снять сопроцессор, попробовать запустить систему без него.

Обратите внимание, что память устанавливается банками - по два одинаковых (по объему; на сколько помню, по количеству микросхем на модулях; желательно "с одной партии") модуля памяти.
Модули SIPP отличаются довольно плохим контактом при установке.



Память одинаковая. Без оперативы, видюхи и клавы не пищит. Есть только щелчок при включении и отключении питания. Сейчас сопроц попробую откинуть. Кто то доставал процессор. Ножки все на месте. Он слегка теплый после включения.

--- добавлено 1 май 2021, предыдущее сообщение размещено: 1 май 2021 ---

Нет сигналов. Есть подозрение на камень. Его кто то доставал. И пытался запихнуть не так



Убедитесь в правильной ориентации процессора в разъеме. Проверьте ножки процессора.
Цанговые контакты достаточно часто теряют контакт. Повторная установка может решить проблему - контакты "самозачищаются".
Не знаю, когда подключается кэш: с процессором или с ОЗУ.
Попробуйте все микросхемы, включая BIOS, в разъемах подвигать, немного вытащить и снова посадить до упора. Аккуратно. Усилие приличное. Твердым предметом можно расколоть корпус.

После включения при неправильной установке процессора и материнская плата и процессор могут выйти из строя.



Я пробовал мешать 8 и 9 битные модули - работало. Даже разной организации (по 2-3 чипа и по 8-9), тоже работало. Какие-то проблемы, ЕМНИП, были только при разных объёмах. В целом 286/386 меня сильно удивили всеядностью разных модулей в одной паре.

--- добавлено 1 май 2021, предыдущее сообщение размещено: 1 май 2021 ---

286-й не так поставить можно только забив молотком... А вот чего-то учудить перемычками шанс есть...
Кэша там нету (286-й же). V53C104FP70 pdf, V53C104FP70 description, V53C104FP70 datasheets, V53C104FP70 view ::: ALLDATASHEET ::: Это обычная FPM DRAM, у него на материнке в дипах набран 1Мб. Для теста стоило бы их повытягивать.

--- добавлено 1 май 2021 ---

ЗЫ. Забыл, что у него нет в кроватках памяти...
