Hard Опознайте hardware по фотографии

Тема в разделе "Hard & Soft", создана пользователем nest, 29 ноя 2017.

  1. nest

    nest

    Регистрация:
    27 июл 2008
    Сообщения:
    86

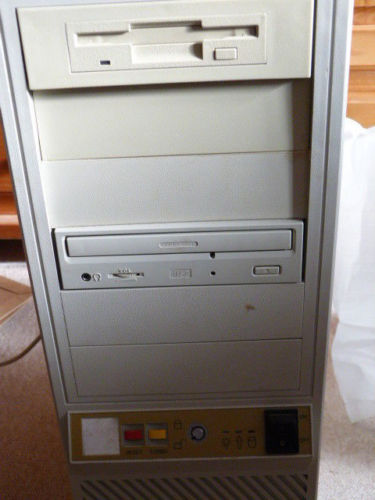

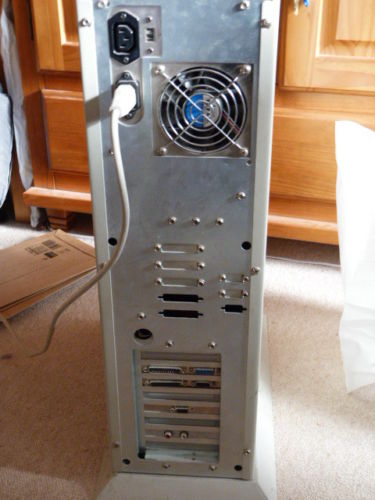

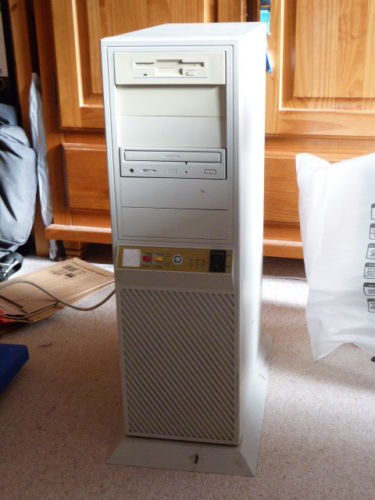

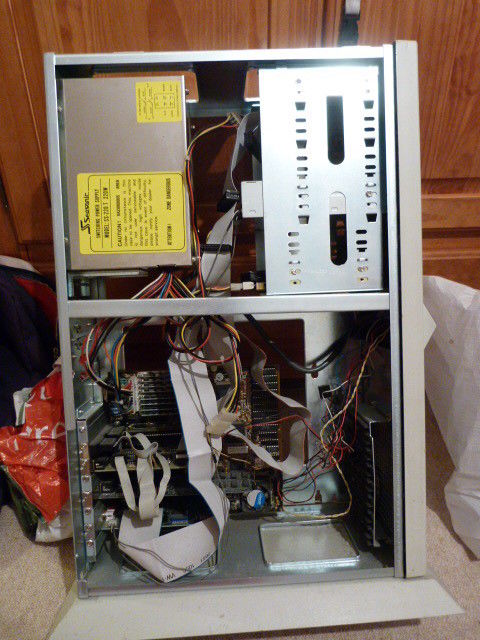

    думаю, брать не брать ... прежде чем 50 км ехать, было бы интересно опознать кота в мешке : )

    интересует график-карта и звуковуха ...

    график карта - что то длинное ...

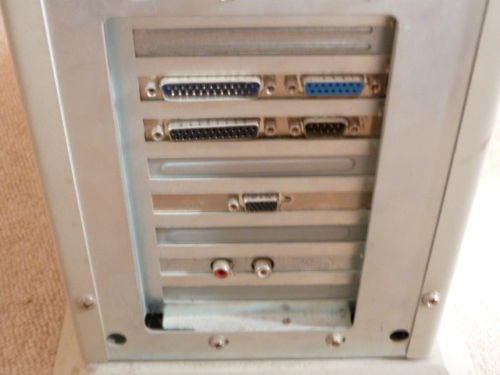

    а вот звук - с кучкой джамперов-переключателей (синенькое) и выход - только два "тюльпана"

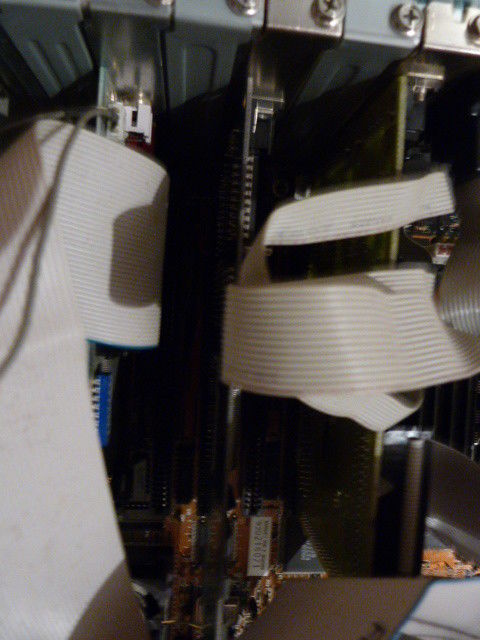

    ... и вход для CDROM-звука есть ... и шлейф на неё идёт от CDROM.. то ли кажется, то ли какой то широкий (SCSI !?)
    что это могла бы быть за карта ?


    Вложения:

    • s-l1600.jpg
      Размер файла:
      72,2 КБ
      Просмотров:
      528
    • s-l1600g.jpg
      Размер файла:
      56,5 КБ
      Просмотров:
      491
    • s-l1600f.jpg
      Размер файла:
      63,5 КБ
      Просмотров:
      502
    • s-l1600s.jpg
      Размер файла:
      47,1 КБ
      Просмотров:
      503
    • s-l500.jpg
      Размер файла:
      32,2 КБ
      Просмотров:
      538
    • s-l500e.jpg
      Размер файла:
      22,6 КБ
      Просмотров:
      535
    • s-l500w.jpg
      Размер файла:
      30,4 КБ
      Просмотров:
      498
    • s-l500q.jpg
      Размер файла:
      30,9 КБ
      Просмотров:
      413
  2.
  3. LANRUS

    LANRUS

    Регистрация:
    15 сен 2010
    Сообщения:
    4.621
    Я думаю, что это не звуковая карта, а CD Audio интерфейс стандарта IDE.

    nest нравится это.
  4. Колючий

    Колючий

    Регистрация:
    6 май 2008
    Сообщения:
    6.137
    Сказей не было на аудиокартах. Это или IDE, или какой проприетарный, до принятия IDE как стандартного CD интерфейcа.
    --- добавлено 29 ноя 2017, предыдущее сообщение размещено: 29 ноя 2017 ---

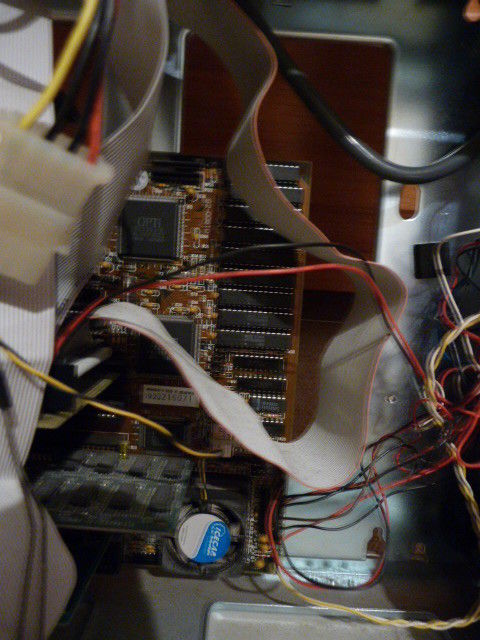

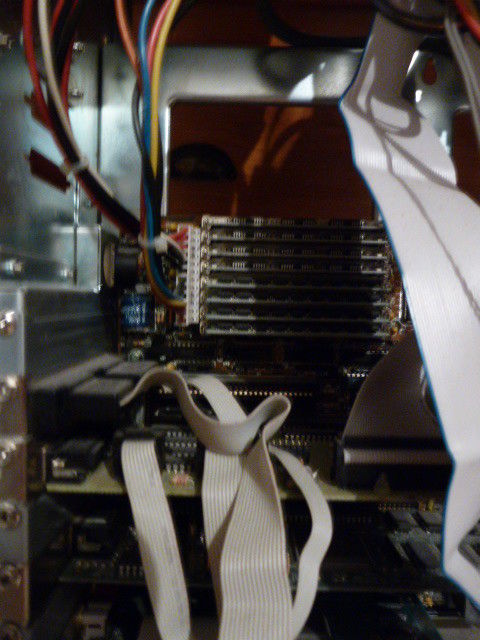

    По виду, четвёрка с ISA материнкой, или тройка.
    Видео тоже ISA, вероятнее всего с 512кб видеопамяти, сомневаюсь, что там что-то мегабайтное. Возможно, там стоит старый CD привод в духе 1х-4х.
    --- добавлено 29 ноя 2017 ---
    ЗЫ. 486, на 386 куллер цеплять не надо вроде.
    --- добавлено 29 ноя 2017 ---
    ИМХО, стоит попросить продавца более адекватных фото.
    --- добавлено 29 ноя 2017 ---
    Звук на thg99 я такой не нашёл, хотя со схожей конфигурацией выводов карты были.

    nest и tuliss нравится это.
  5. nest

    nest

    Регистрация:
    27 июл 2008
    Сообщения:
    86
    Да, видимо только "IDE"+звук ... а жаль :)

  6. tuliss

    tuliss

    Регистрация:
    24 фев 2014
    Сообщения:
    5.975
    Те как минимум ct1770 мы выкинем из истории ?
    Но в целом ты прав, гадание на кофейной гуще с призывом телепатов, которые в отпуске. Надо дергать продована.

  7. Колючий

    Колючий

    Регистрация:
    6 май 2008
    Сообщения:
    6.137
    Ну, там явно не такой монстр с кучей чипов, хотя про такие извращения и не знал, спасибо.

  8. nest

    nest

    Регистрация:
    27 июл 2008
    Сообщения:
    86
    Последнее редактирование: 29 ноя 2017
  9. tuliss

    tuliss

    Регистрация:
    24 фев 2014
    Сообщения:
    5.975
    Я с тебя удивляюсь, не первый день на форуме. Я же для примера. Наверно есть и другие гибриды.

  10. nest

    nest

    Регистрация:
    27 июл 2008
    Сообщения:
    86
  11. Колючий

    Колючий

    Регистрация:
    6 май 2008
    Сообщения:
    6.137
    Несколько штук нагуглил уже. Я с ними не сталкивался и искренне считал, что скази на аудиокартах не бывает.

  12. Thomas Wolfe

    Thomas Wolfe

    Регистрация:
    27 авг 2015
    Сообщения:
    3.347

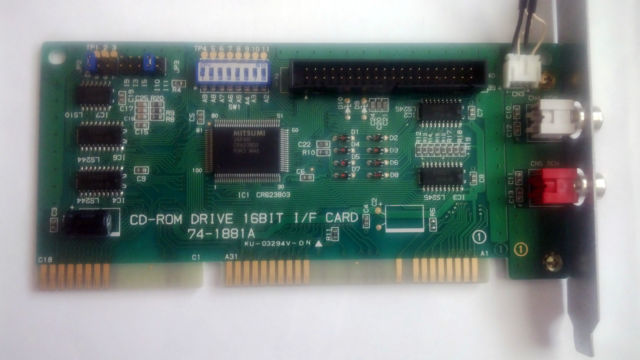

    У меня вот такая приблуда. Тоже дивился, что тюльпан, но, с другой стороны, все более чем логично.


    Вложения:

    • s-l6401.jpg
      Размер файла:
      36,4 КБ
      Просмотров:
      457
  13. Goblinit

    Goblinit

    Регистрация:
    18 мар 2011
    Сообщения:
    4.405
    На фото точно такая же, 99%
    Тут получается нет звукового контроллера - только с сд музыку можно слушать?

  14. Thomas Wolfe

    Thomas Wolfe

    Регистрация:
    27 авг 2015
    Сообщения:
    3.347
    Видимо да, аналог в чистом виде)) Надо бы только выяснить, зачем столько переключателей для такого простого устройства.

  15. nest

    nest

    Регистрация:
    27 июл 2008
    Сообщения:
    86
    что б прерывание и адрес выставлять :)

  16. Колючий

    Колючий

    Регистрация:
    6 май 2008
    Сообщения:
    6.137
    Это аналог IDE контроллера. Не совсем всёж простое устройство.

  17. Thomas Wolfe

    Thomas Wolfe

    Регистрация:
    27 авг 2015
    Сообщения:
    3.347
    @nest, для кого???:blink: Ничего себе.

  18. Morzhatina

    Morzhatina

    Регистрация:
    9 май 2017
    Сообщения:
    129
    @Suchender, ну как бы почти все устройства до эпохи Plug and Play настраивались перемычками.
    Offtop
    Я вот вообще люблю читать мануалы к старому железу. Зачастую они были реально объемными.

  19. Thomas Wolfe

    Thomas Wolfe

    Регистрация:
    27 авг 2015
    Сообщения:
    3.347
    @Morzhatina, это не оспаривается, я "диву даюсь", что можно там настраивать и почему не сделать "один раз", гребенка то одна.

  20. Morzhatina

    Morzhatina

    Регистрация:
    9 май 2017
    Сообщения:
    129
    @Suchender, согласно документации, DIP свичи используются для установки адреса I/O, а рядом группа джамперов для установки IRQ и DMA.
    Ведь по сути дела это IDE контроллер, и ему надо указывать такие вещи.

  21. Thomas Wolfe

    Thomas Wolfe

    Регистрация:
    27 авг 2015
    Сообщения:
    3.347
    @Morzhatina, это я уже понял. За ссылку благодарю!
