Hard Плата Soltek Sl-75KAV

Решил создать отдельную тему по этой плате, чтобы не искать потом.
Итак, чем ценна данная плата? В первую очередь, слотом ISA и тем,что на нее можно поставить даже старшие сокет А процессоры, а также кучей возможностей тонкой настройки и разгона. Кроме того, она в свое время была хитом, поэтому найти ее не тяжело. Конечно, эта плата не уникальна, на том же чипсете есть и другие достойные платы c ISA вроде DFI и Abit, но речь здесь идет о Soltek.
Прежде всего, как и практически все материнки этой фирмы, данная плата имеет проблемы со вздутыми конденсаторами, так что будьте готовы, что придется менять десяток и более вздутых емкостей.
По процессорам - данная мать официально поддерживает Athlon XP вплоть до 2600+ (16x133), речь идет о процессорах на ядре Thoroughbred, Barton запускается как Unknown CPU. Вручную (дипами) плата поддерживает установку множителя вплоть до 12.5, бОльший можно поставить только перемычками в сокете. В мануале нарисовано, что можно выставить до х14, это неправда, по этой схеме получается х5. Скорее всего, у процессоров типа 2400+/2600+ c родным множителем 15/16 при установке J17 на Auto проблем не возникнет, скобками нужно выставлять именно неродной множитель на разблокированных процессорах. По официальным источникам, процессоры Thoroughbred поддерживаются с ревизии F1 (смотреть на левом нижнем углу платы номер ревизии)
У меня заработал Barton 2500+ с разблокированным множителем как 2400+ (15х133) после установки множителя с помощью скобок
Interactive Pin-Mod guide for AMD Athlon XP, T-Bred and Barton CPUs – the wire trick
Дефолтное напряжение 1.65 я уменьшил из биоса до 1.5, иначе довольно сильно нагревался сам процессор и элементы его питания на плате.
Не знаю, может это именно дефект моего экземпляра, но у меня плата не стартует при подаче питания при выставленной в биосе опции автостарта в ON
Общие рекомендации по установке драйверов на эту плату

- For VIA MVP3, MVP4, Apollo 133 - use 4 in 1 4.35 or older. - better AGP compatibility and performance. Don't use any nvidia driver newer then 5x.xx!!!! 6x.xx drivers for example don't mesh well with 4 in 1 drivers and might bsod
- For VIA Apollo PRO, KT133 and KT266 use 4.43
- For KT333, KT400, KT600, KT880 and newer use 4.56 under Windows 98 - you should manually install all devices (CPU to AGP bridge, CPU to PCI bridge, etc) - sometimes they don't install correctly. Newer chipsets will work well under 98 with the newest drivers (Hyperion PRO 5.xx) - again, you might have to manually install the bridges from the device manager. For Win XP use Hyperion PRO 5.23 / 5.24A



Биос во вложении Q11, Q12 исходный и после биоспатчера 4.23, Barton при POST определяется правильно



Спасибо, наконец-то кое что занимательное и, я уверен, заслуживающее вечную память в анналах ретродрочерства после тотальной невменяемой туалатиноистерии.

Следующий, бесспорно, интересный шаг был бы в прикручивании ISA внешним мостом на платы с южником VT8235. Это все KT333/400 и большая часть KT600. Была бы потрясающая сборка с охватом всего самого тяжёлого под 98, т.е. всей эпохи 9Х, и с охватом позднего DOS.



@radical1010, не помните, что ещё биоспатчер улучшает в Q12, кроме правильного определения бартона при POST? Думаю, есть ли смысл шить им при наличии стандартного Q12.



@Yuriy_X,

BIOS Patcher ver. 4.23.
Attention! Advanced qualification is required!

Found 2Mbit BIOS (6.x)!
Remove "otkat" (backup key)
Found AMD K7-BIOS/platform!

1. New CPU Support : -> fixed.
1a.Bus Disconnect Support : -> fixed.
2. XP frequency : -> fixed.
3. New Koeffs Support : is not needed to be fixed.
4. 32Gb-problem : not found.
5. Some HDD detect-problem : not found.
6. "MB"/"GB" string search : is not needed to be fixed.
9. Error display Freq>999MHz : not found.
10.Error display Koefs>9.5x : not found.
11.New Stepping Support : is not needed to be fixed.
12.Tualatin L2-init error : not found.
13.New Freq in Setup open : not found.

14.Set "Y" as default on exit: not found.

--- добавлено 12 фев 2019, предыдущее сообщение размещено: 12 фев 2019 ---

Кстати, не могу на своей плате поставить вынь98 и на IDE винт. Зависает на "идет копирование файлов, необходимых для установки windows", при этом никакое копирование не начинается.



У меня такое было. Отключите DMA (пусть винт поработает в PIO)



Собственно, проблема эта не уникальна и гуглится. У меня очень похожее было с SSD. Похоже, это те пресловутые проблемы с южным мостом. Решения внятного я, правда не нашел, кроме как почистить контакты памяти и производить разбивку и форматирование диска сторонними утилитами и на другой плате. Есть у меня еще один PCI контроллер, IDE, надо будет еще на нем попробовать.



LANRUS

Тренды проходят, а туалатины остаются



Если считать историю с туалатином именно в контексте 1400 мгц серверного процессора, уже были похожие прецеденты.
Это 771 xeon на 775 сокете, и пока ещё продолжается "народный" х3440 на сокет 1156.



Там это имеет вполне конкретный практический смысл, в отличие от.



Да, это тоже во многом верно, к сожалению. Но ведь это же происходит не от большого ума.

Offtop

Про своё обещание помню, не забыл. Я сейчас очень редко бываю там, где лежит всё хозяйство, забегаю на полчаса. Там же и готовые картинки к инструкции. На этой неделе я очень постараюсь сделать!



Регулярная проблема, если оперативки много. В системе стоит больше 256Мб?



Спасибо за информацию. Как вижу, ничего критически важного, если использовать Athlon XP 2600+ (не Barton).

--- добавлено 13 фев 2019, предыдущее сообщение размещено: 13 фев 2019 ---

У меня на такой же материнке Windows 98SE отлично встала. Оперативки - 384 Мб.



У меня и на 512Мб недавно встала без проблем. Но регулярно, имея > 256Мб оперативки, сталкиваюсь с проблемами в этом места установки, которые решаются уменьшением объёма установленной памяти.



Я пробовал оставлять одну планку 256МБ, ничего не меняется.
С ХР, кстати, похожая проблема, после старта с установочного диска и загрузки всех драйверов получается черный экран с мигающим курсором.



Я бы попробовал на абсолютных минималках - 100мгц шина, самая простая PCI видеокарта и 256мб памяти с Command Rate 2. Если после этого заработает, то постепенно все возвращать норму, тестируя в Prime95 и 3DMark2001.



Все разобрал, убрал перемычки из сокета, поставил торобред на дефолтном множителе (определяется как 2000+)
Поставил планку PC133 Cl2 512M, проверил мемтестом.
98SE встала без вопросов.
Значит таки дело было в разгоне.

UPD. ХР тоже встала нормально вместе с 98 на IDE диск. Таки не оставляет идея заюзать SSD.



Поставил на SSD 98SE и XPSP3, используя IDE>SATA адаптер. Поставил все драйверы на обе системы, поставил Promise TX2300, переставил на него SSD. ХР подхватилась без вопросов, 98 грузится только в SafeMode, иначе "Ошибка защиты Windows". Может в количестве памяти дело? Сейчас 512 стоит.

--- добавлено 15 фев 2019, предыдущее сообщение размещено: 15 фев 2019 ---

256МБ аналогично

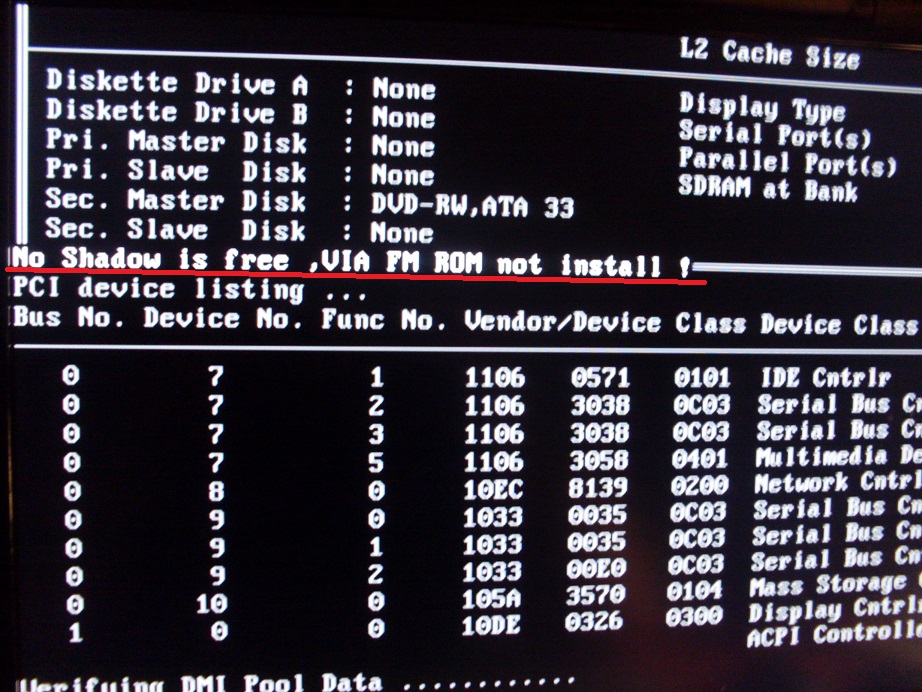

Еще такая фигня со встроенным звуком, я так понимаю, у меня из-за этого миди музыка в играх не работала



Я правильно понимаю, что на 7-м IRQ у тебя 2 COM порта, звук и IDE контроллер?
По сообщению о невозможности загрузки FM рома - надо смотреть настройки в биосе.



Я пробовал ненужные COM, LPT, FDD, IDE отключать, все равно это пишет. Может, надо какие-то настройки shadowing в биосе задействовать или какие-то ресурсы зарезервировать?
