Hard Разъем USB 1.0 на плате и странный телевизор

Тема в разделе "Hard & Soft", создана пользователем Темар_Заболотный, 12 янв 2020.

  1. Темар_Заболотный

    Темар_Заболотный

    Регистрация:
    2 апр 2019
    Сообщения:
    88
    C первым вопросом, касавшимся USB 1.0 на плате Abit AB-SM5-A я разобрался, оставляю в первом сообщении информацию, могущую оказаться полезной какому нибудь ретро-сборщику.

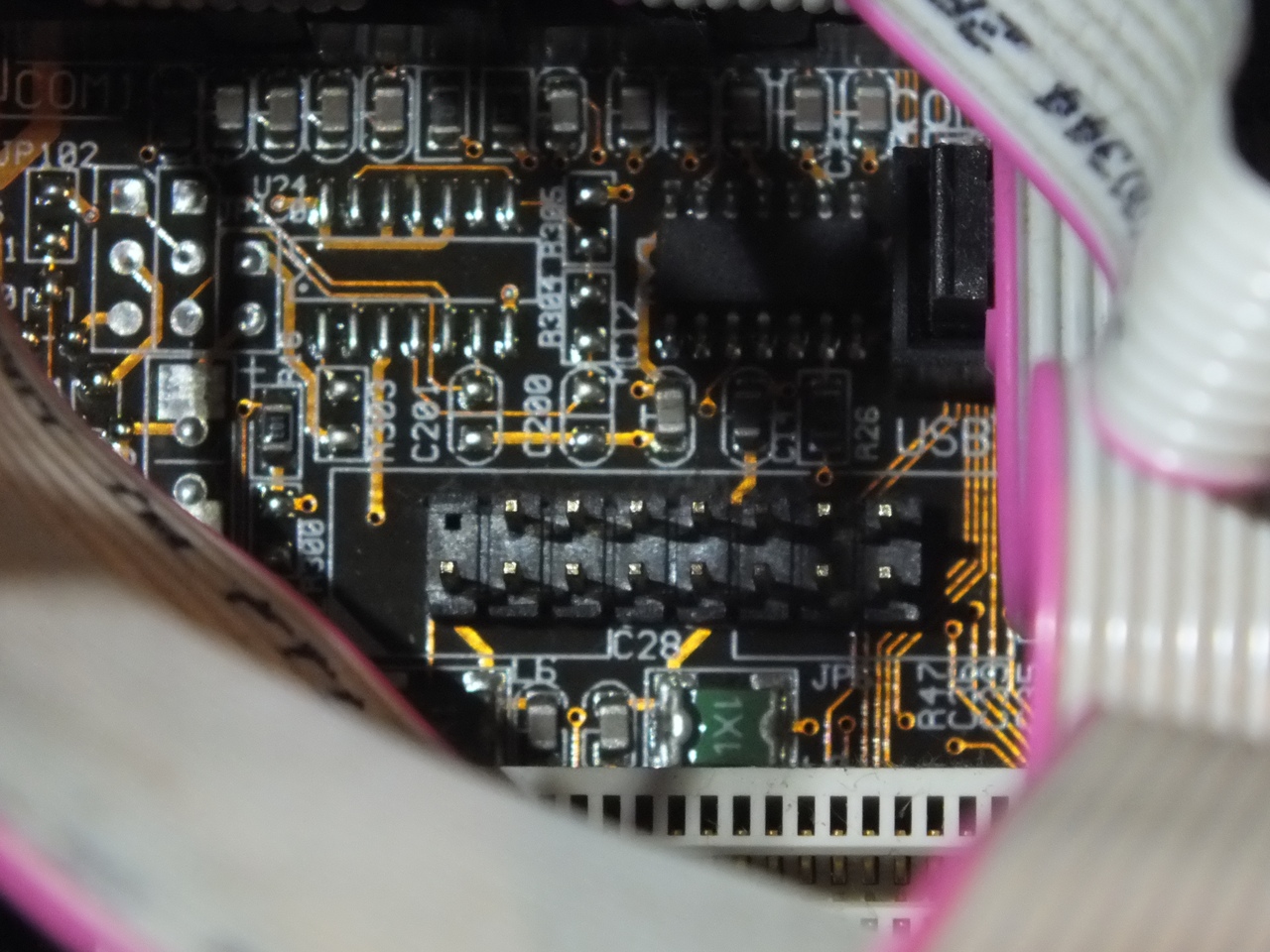

    фотография разъема на плате

    Там действительно два USB 1.0 в одну строчку, а вторая не задействована. Не очень понятно, зачем Abit городили 16-пиновый коннектор. Спасибо Roger'у с форума PeteWeb.com за распиновку.

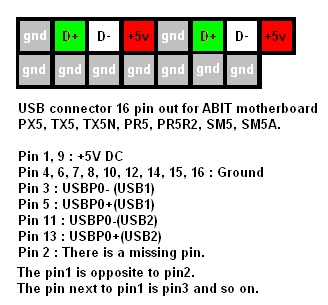

    Распиновка в виде картинки и текста
    Также, для начала работы с USB его нужно активировать в БИОСе.

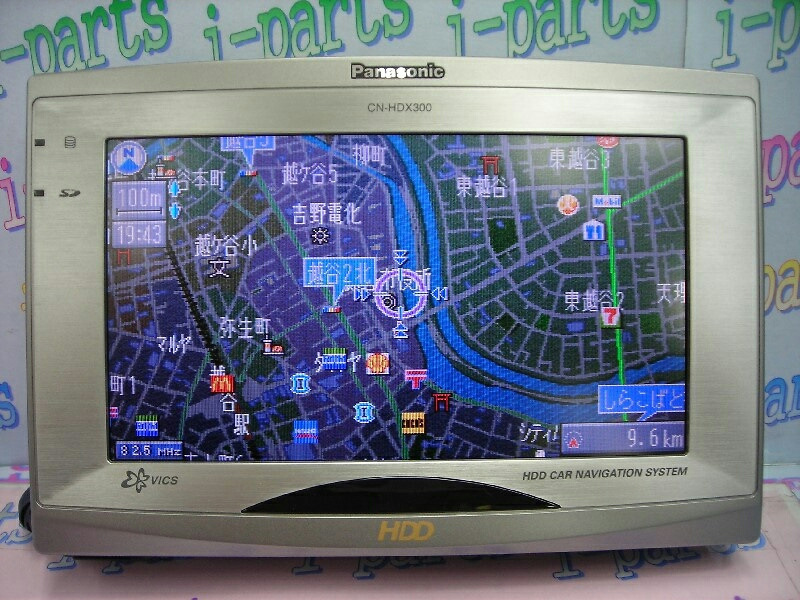

    Второй вопрос касается довольно странного девайса Рanasonic cn-hdx300, доставшегося мне за символическую цену.
    Этот продукт сумрачного японского гения одновременно телевизор, GPS и VICS навигатор, путеводитель по Японии и проигрыватель медиа с встроенного жесткого диска. Самая простая вещь, которую с ним можно сделать - забрать диск, а остальное выкинуть, но вдруг есть возможность перепрошить его и установить какую нибудь легкую ОС, или подпаяться как нибудь, чтобы использовать в качестве монитора?

    Последнее редактирование: 13 янв 2020
  2.
  3. Grue13 альтернативно одарённый

    Grue13

    Регистрация:
    26 апр 2006
    Сообщения:
    8.716
    1) По-моему, инструкция к материнке лжёт. Это разъём USB 3.0, да ещё и с раздвоением.

    Кабели:
    Яндекс.Картинки

    Обычно раздваивается спецкабелем (картинки есть по ссылке выше) на фронтальную (или край верхней) панель корпуса (если корпус такое поддерживает) и даёт два USB 3.0 разъёма на фронтпанели. Но можно найти и с выходом на заднюю плашку.

    Вот у одного разъёма USB 3.0 девять контактов, а у двух сразу - как раз под вашу фотографию.

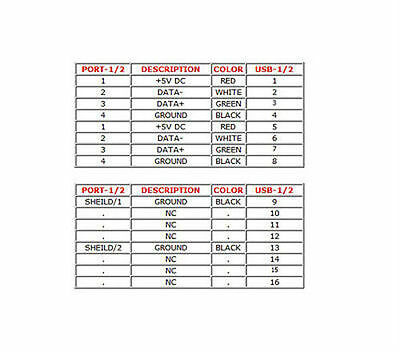

    Пинаут выходного разъёма:
    Яндекс.Картинки

    На самой материнке-то под штекером какая подпись? USB3 или нет?

    Последнее редактирование: 12 янв 2020
  4. Темар_Заболотный

    Темар_Заболотный

    Регистрация:
    2 апр 2019
    Сообщения:
    88
    Последнее редактирование: 12 янв 2020
  5. Virgil Администратор

    Virgil

    Администратор

    Регистрация:
    2 янв 2005
    Сообщения:
    10.790
    Если есть драйверы или понимание какое железо стоит внутри, то можно попробовать. Но вообще подобная возня в большинстве случаев не оправдана по времени. Ты ведь даже не знаешь, что с ним хочешь сделать.

  6. dante1

    dante1

    Регистрация:
    24 июн 2007
    Сообщения:
    902
    Главный вопрос как ты собираешься пристроить плату с usb 3.0 для ретро ПК, равноценно что поти сейчас в магазин и купить плату под какой нибудь райзен)))

  7. Темар_Заболотный

    Темар_Заболотный

    Регистрация:
    2 апр 2019
    Сообщения:
    88
    @dante1, там не 3.0 точно, год выпуска неподходящий =) Я в сообщении выше прилепил фото непосредственно моей платы.
    @Virgil, увы =( Там еще и вся маркировка на плате не по-человечески а цифровыми кодами.

  8. radical1010

    radical1010

    Регистрация:
    3 сен 2018
    Сообщения:
    2.410
    Там диск может быть с редким интерфейсом.
    Лучше бы этот навигатор куда-нибудь на ebay выставить, может кому он надо именно в родном виде.
    Ну а ось туда чтобы воткнуть свою, как правильно уже тут сказали, надо с железом разбираться, что оно поддерживает

  9. Темар_Заболотный

    Темар_Заболотный

    Регистрация:
    2 апр 2019
    Сообщения:
    88
    @radical1010, диск уже проверил, там самый обычный 2.5 IDE на 16 гигов, заполненный в основном bmp-фотографиями японских достопримечательностей. На счет продажи конечно мысль, надо посмотреть, как пользоваться ибеем, если ты продавец из России.

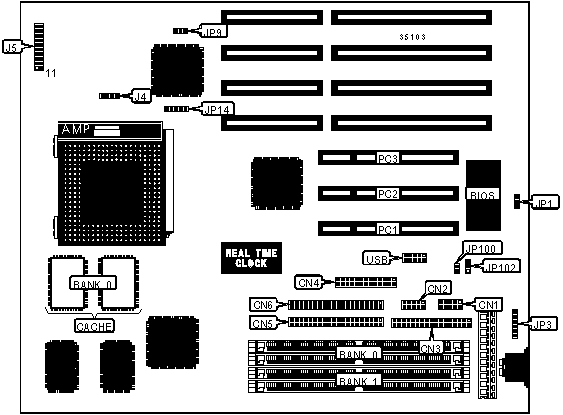

    Нашел более подробный мануал, где было написано не просто "USB connector" а таки "One USB header for two optional USB port connectors" самое похожее, что гуглится

    Последнее редактирование: 12 янв 2020
  10. Eraser Чистильщик

    Eraser

    Хелпер

    Регистрация:
    29 дек 2001
    Сообщения:
    9.724
    На матери 1996 года выпуска USB может быть строго 1.0, ничего более нового ещё не изобрели.

  11. radical1010

    radical1010

    Регистрация:
    3 сен 2018
    Сообщения:
    2.410
    Распиновку USB на старых платах можно определить по мануалу, даже если к своей модели вы его не найдете, то можно посмотреть по от другой модели этого производителя тех же времен, они обычно совпадают. В крайнем случае, тестером можно вызвонить +5V и GND, между ними обычно идет USB- и USB+, главное, питание правильно определить, чтобы ничего не сжечь. Потом соответствующим образом переставить контакты в USB хвосте, ссылку на который вы дали. Кстати, лучше, наверное, брать хвост не со сплошным разъемом, как на фото, а с разделенным, бывают и такие, либо каждый пин отдельно, либо +5V,USB-,USB+ вместе и GND отдельно.

  12. Темар_Заболотный

    Темар_Заболотный

    Регистрация:
    2 апр 2019
    Сообщения:
    88
    @radical1010, спасибо, собирался в крайнем случае так и сделать, но уже нашел решение, спасибо некоему Roger'у с форума PeteWeb.com, опубликовавшему распиновку в уже далеком 2003 году. Переставил контакты в имевшемся у меня хвосте и все заработало.
    Там действительно два USB 1.0 в одну строчку, а вторая не задействована. Не очень понятно, зачем Abit городили 16-пиновый коннектор.
    Для задавшихся тем же вопросом, что и я, приведу сообщение Roger'а:
    Заодно нарисовал картинку для наглядности
    Ну и активировать USB в биосе тоже нужно, по умолчанию они disabled

    Последнее редактирование: 13 янв 2020
