Hard Видеокарты PowerVR

Предлагаю обсуждать здесь видеочипы PowerVR, которые так или иначе затрагивают сегмент (переносных) ПК.

Олдгеймеру карты на PowerVR интересны прежде всего из-за поддержки проприетарного API PowerSGL Direct, под который было заточено пару десятков игр:

• список игр на old-games.ru (с возможностью сразу скачать). Список может быть неполным, но вы всегда можете помочь дополнить его!

• список игр на VOGONS

Стоит отметить, что последний чип, нормально поддерживающий PowerSGL Direct, - это PMX1 (Neon 250).

Помимо того, основной фишкой всей линейки (ради которой тогда и покупались карты на PowerVR) был, конечно же, революционный Tile Based Deffered Rendering, который позволял экономить пропускную способность памяти, рендеря только то, что действительно видно в кадре (подробно).

Небольшой экскурс по чипам PowerVR.​

PowerVR ускорители и видеокарты - довольно интересная штука. Из того, что выпускалось для PC, можно выделить следующие модели:

PowerVR Series 1 PCX1

Выпускался в виде ускорителя под шину PCI.

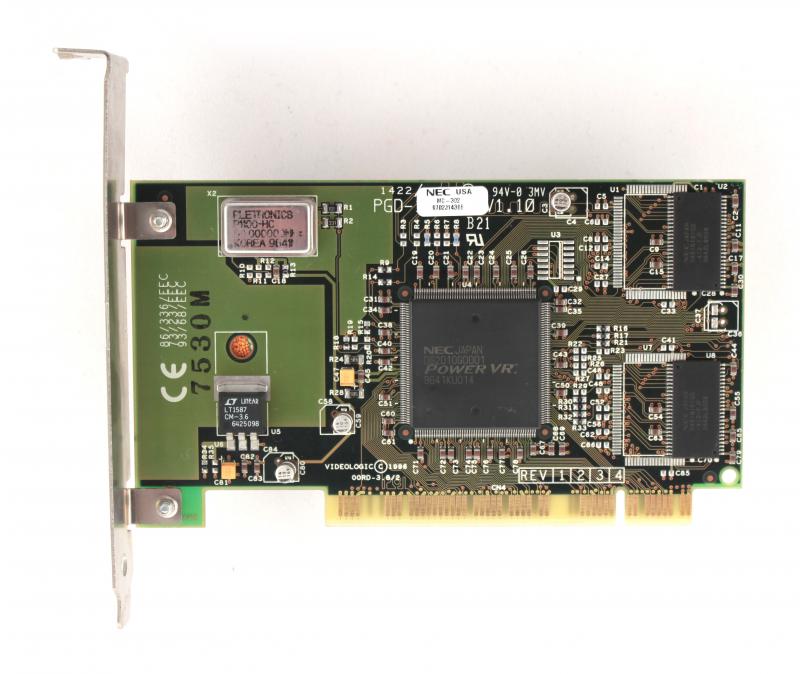

Videologic Apocalypse 3D (PCX1)

В отличие от 3dfx voodoo с его passthrough-кабелем, PCX1 гнал все видео-данные по шине (pci/agp/isa), поэтому у него на задней стенке нет никаких коннекторов. Такой способ передачи данных способствовал сохранению качества картинки, но зависел от пропускной способности этой самой шины. Т.е. в больших разрешениях мог дополнительно просесть fps. Хотя, на практике это заявление, пожалуй, справедливо только для isa-шины, потому как максимальное разрешение в 3D, поддерживаемое PCX1 - 1024x768

Является первым массовым носителем технологии Tile-Based Deffered Rendering (TBDR), суть которой заключается в том, что в чип прорисовывает только то, что реально должно быть видно на экране. В чипе присутствует поддержка API PowerSGL Direct (SGL), который отличался в первую очередь тем, что использовал для отрисовки infinite planes.

Чип также имел поддержку Direct3D 3, но в виду сырости тайлового рендеринга/драйверов в большинстве D3D-игр наблюдались редчайшие артефакты.
OpenGL чип не поддерживал, поэтому для запуска OGL-игр существовал официальный wrapper OGL в SGL - PowerVR MiniGL.
Имелась поддержка альфа-канала.

Specs:

Подробный обзор PCX1.

Алсо существует версия pre-PCX1 ускорителя для компьютеров Compaq Presario - Midas-3 (внешне можно отличить по трём раздельным чипам вместо одного цельного в PCX1).​

PowerVR Series 1 PCX2

Выпускался в виде ускорителя под шину PCI и как комбо-карта с отдельным 2D чипом.

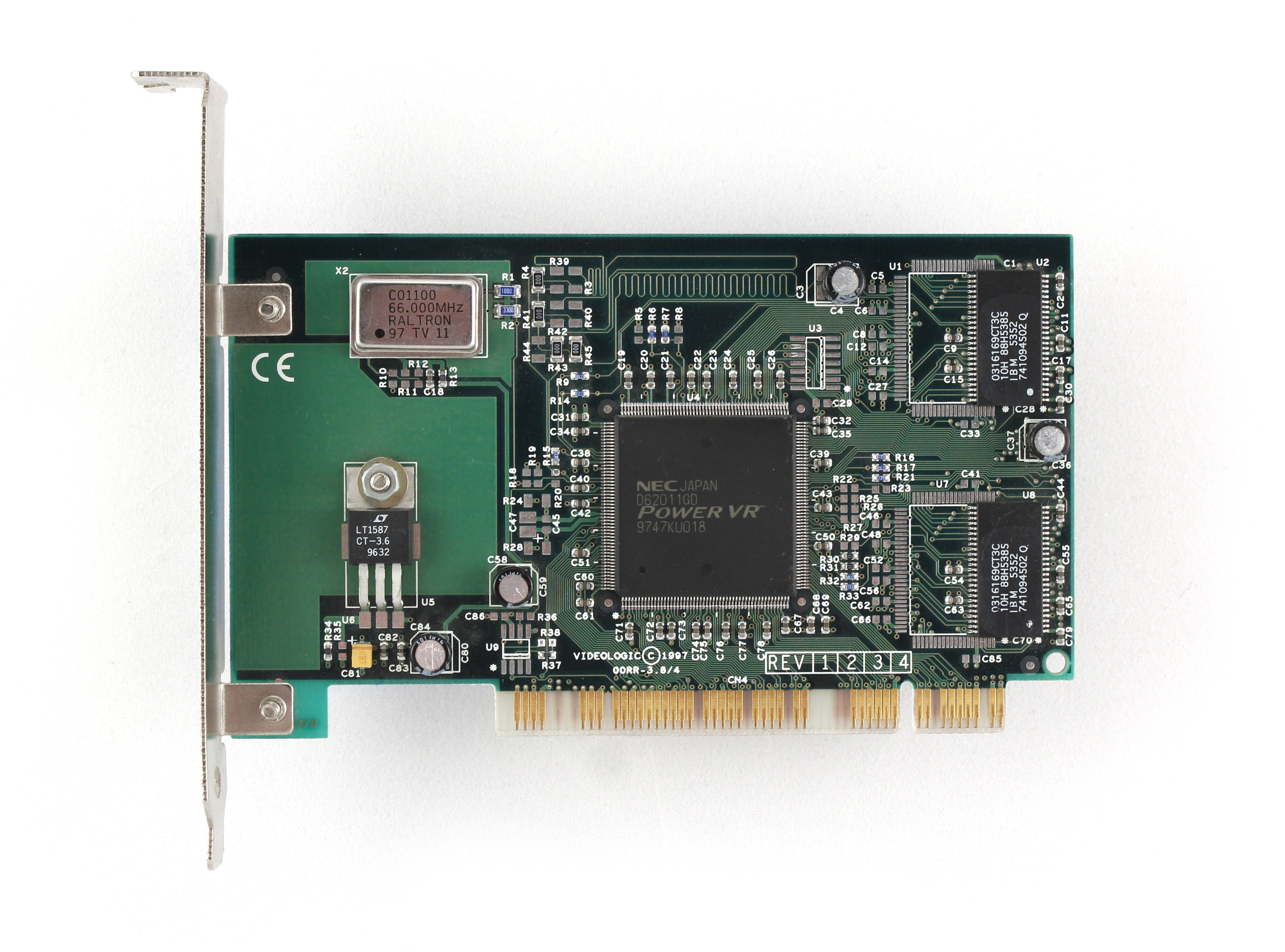

Videologic Apocalypse 3Dx (PCX2)

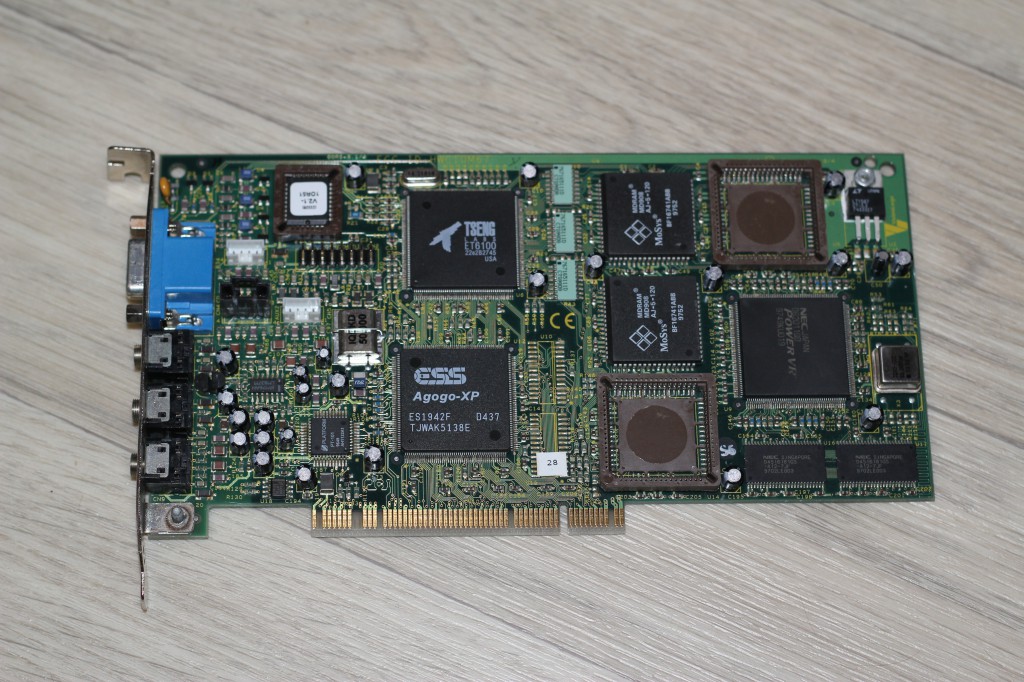

Videologic Apocalypse 5D Sonic (PCX2 + Tseng ET6100 + ESS Agogo-XP)

Specs:

Несмотря на схожесть с PCX1, архитектура нового PCX2 была серьёзно усовершенствована, что дало в итоге новые возможности текстурирования, большую совместимость с Direct3D и незначительный буст в производительности. PCX2 умел работать в 3D с разрешением 1024х768 при 24-битном цвете, правда, на самом деле, в 24-битном цвете он только работал с текстурами при наложении, а затем происходила конвертация до 16-бит. Имелась поддержка альфа-канала.

Подробный обзор PCX2.​

PowerVR Series 2 PMX1

Выпускался в виде полноценной видеокарты:

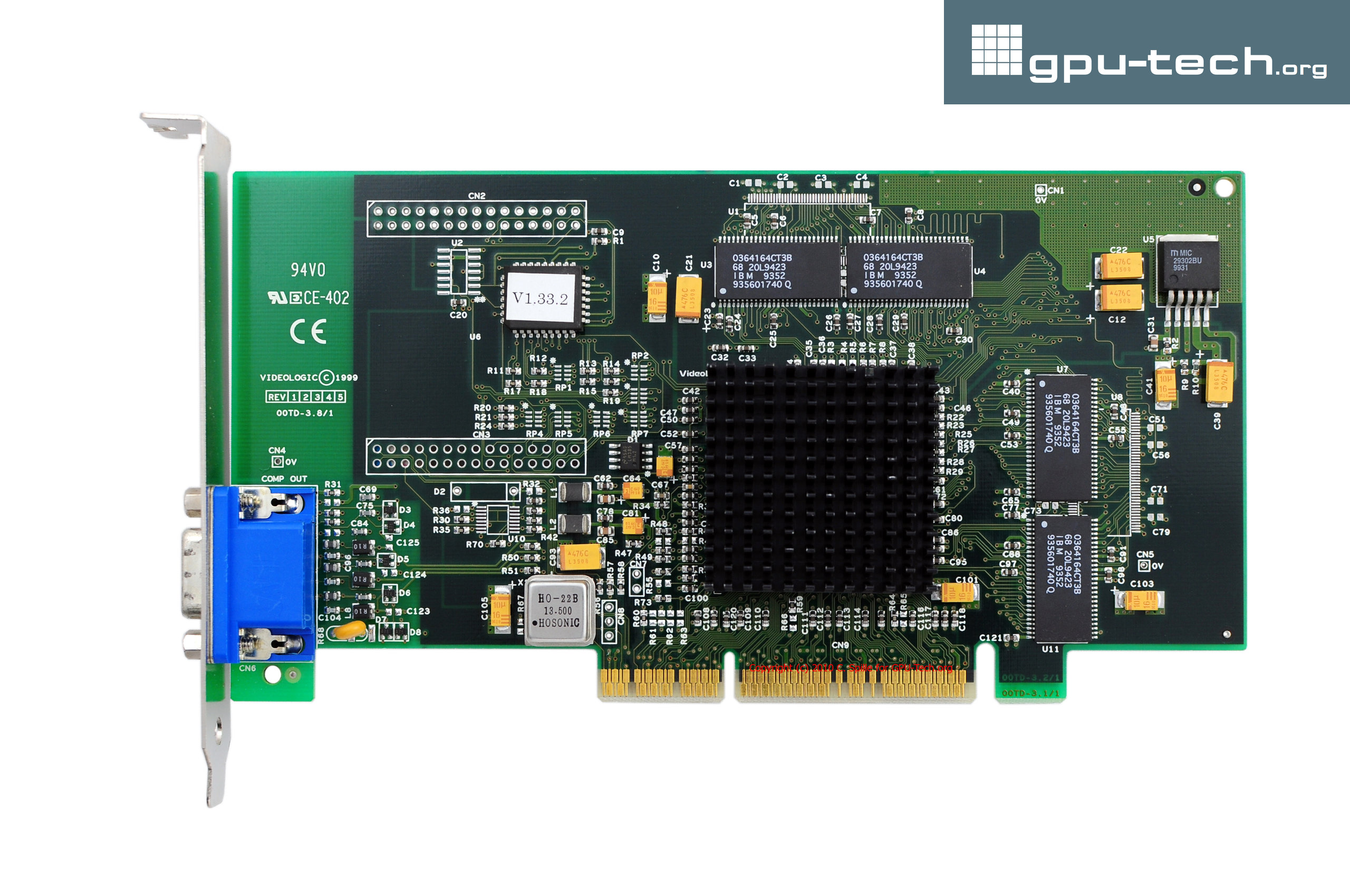

Neon 250

Изначально чип (CLX1) сделали для приставки Sega Dreamcast, но позже несколько запоздало выпустили и для PC (PMX1) в виде полноценной видеокарты.
Neon250 поддерживал первую (PowerSGL Direct) и вторую (PowerSGL Direct2 (он же SGL2)) версии родного API. Однако неизвестно, существовала ли хотя бы одна игра, использующая PowerSGL Direct2.

Specs:

PowerVR Series 3 STG4000 (KYRO)

Выпускался в виде полноценной видеокарты:

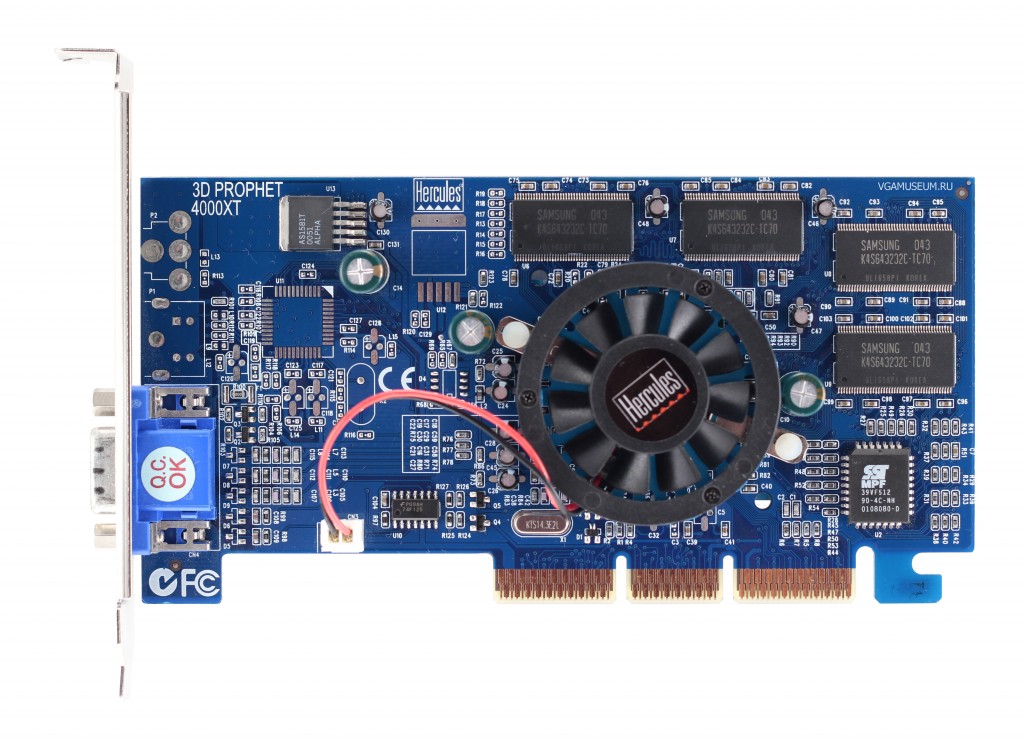

Hercules 3D Prophet 4000XT

Kyro был, в общем-то, весьма неплох, однако он был слишком медленным по скорости заполнения на момент выхода (даже с учётом "эффективного филлрэйта"). Вдобавок, в чипе отсутствовала поддержка Hardware T&L, но на 2000 год это ещё не было приговором, так как игр с поддержкой Hardware T&L было минимум и использовали они его неэффективно.
PowerSGL Direct2 здесь всё-таки есть, но обратная совместимость почти нулевая.

Specs:

Обзор STG4000 KYRO​

PowerVR Series 3 STG4500 (KYRO II)

Выпускался в виде полноценной видеокарты.

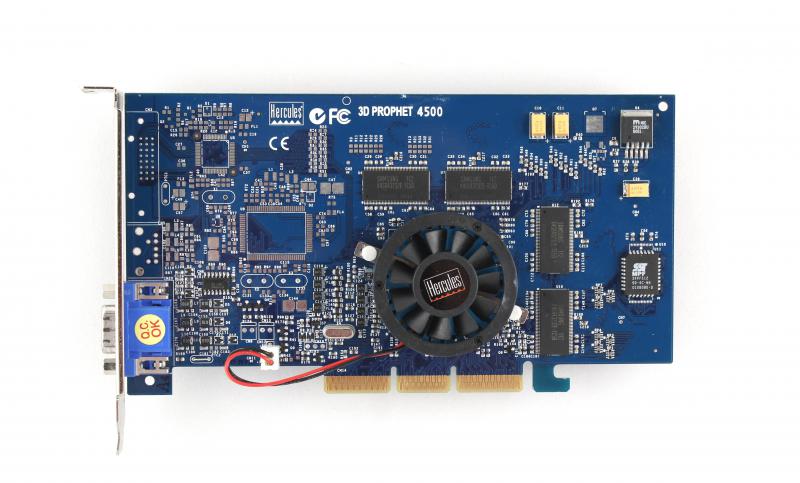

Hercules 3D Prophet 4500 (Kyro II)

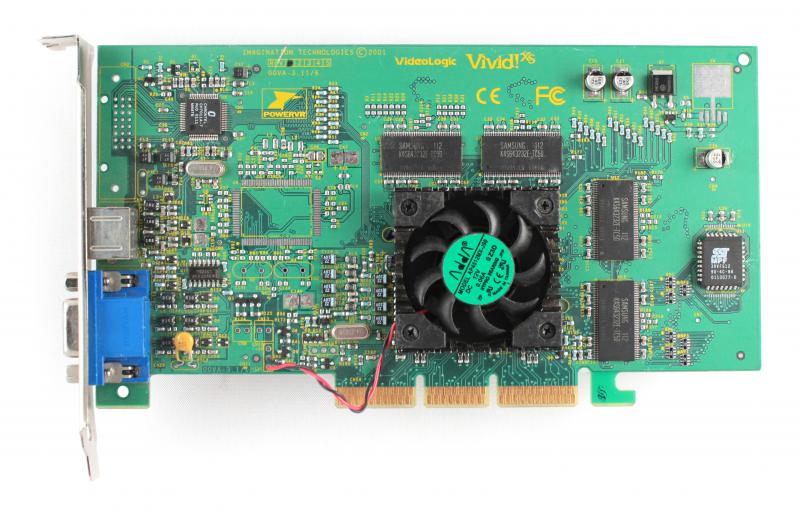

Videologic VividXS (Kyro II)

Это просто доработанная версия KYRO. Повышены частоты чипа и памяти, что дало серьёзный буст производительности. Карты на KYRO II вполне успешно состязались с конкурентами, но всё сильнее проигрывали конкурентам (например, NVidia GeForce 3) в играх, где использовался Hardware T&L.
PowerSGL Direct2 здесь всё-таки есть, но обратная совместимость почти нулевая.

Specs:

Мой обзор Suma Platinum K2 AGP 64Mb
Обзор Videologic Vivid! XS​

PowerVR Series 3 STG4800 (KYRO II SE)

Вышел очень ограниченным тиражом.

Hercules 3D Prophet 4800

Нашумевшая ревизия KYRO с якобы поддержкой Hardware T'n'L. Но и здесь его нет.
Подробный обзор​

PowerVR Series 5 SGX (в обличии Intel GMA)

Оставив собственную архитектуру Zone Rendering Technology, Intel выпустили линейку чипов, основанных на PowerVR SGX. Вся линейка - мобильные чипы.
Несут в себе Hardware T&L, поддержку DirectX9c и OpenGL 2.0

Ноутбучные GMA3600/3650 - достаточно глюкавые карты: текстуры плавают (в Max Payne можно было увидеть очень клёвые ошибки рендеринга - все напоминало отражение на кривом зеркале), 2D жутко тормозит, аппаратное ускорение видео могло и синий экран смерти вызвать, но, обычно, проигрыватель просто вылетал.​

Образ оригинального диска с дровами+демками для Apocalypse 3D, 3Dx, 5D Sonic и 5Dx (выложил @Slaventus86)
PowerVR Drivers Library (драйвера и даже образы ритэйловых CD для видеокарт PowerVR на VOGONS)
Мой обзор Suma Platinum K2 AGP 64Mb (на базе KYRO II)



Я вот только знаю, что Intel GMA3600/3650 в относительно новых нетбуках основаны на PowerVR. Достаточно глюкавые карты, текстуры плавают, T&L'а, кажется, вообще нет, или есть, но работает криво (в Max Payne можно было увидеть очень клёвые ошибки рендеринга - все напоминало отражение на кривом зеркале). 2D жутко тормозит, аппаратное ускорение видео могло и синий экран смерти вызвать, но, обычно, проигрыватель просто вылетал.

Общедоступного драйвера для линуха нет, есть только для, ахахха, MeeGo.



Чтоб ентим интеловым скотинам пусто было. Хочу поставить на нетбук с видеокартой GMA 3600 Windows XP. Сейчас стоит родная Win7 и, конечно, тормозит безбожно! Ну хоть одна из этих интеловых мразей будет сама пользоваться таким нетбуком с Win7? Ну каким местом надо было думать, чтобы такую слабую систему, как Atom, не рассчитывать на WinXP? Очевидно, что нижним полушарием мозга. Семёрка слишком тяжела для Atom и работает ужасно. Сказать медленно - значит, ничего не сказать. Камень преткновения для XP - именно видеоадаптер PowerVR GMA 3600/3650. Что посоветуете использовать из драйверов под WinXP? Я накачал 4 штуки, по отзывам ни один не является даже с полноценной поддержкой 2D и видео. Сносить семёрку очко играет, она хоть как-то с горем пополам работает. Кто-нибудь пробовал WinXP на этой "видяхе"? 3D не интересует, конечно.



Ну, в принципе, они вроде поняли, что обосрались с GMA 36хх. Следующие атомы будут нести в себе очень годные Intel HD Graphics (или уже носят, не знаю).



http://www.vogonswiki.com/index.php/List_of_games_supporting_proprietary_APIs
В самом конце.
Список(далеко не все и, главным образом, эксклюзивы, патчи(SGL miniGL) и, как понял, действительной реализацией(не через, например, Direct X)

Announced: 26. February 1996 Released UK: 18. November 1996 US: 31. January 1997
PRELIMINARY LIST
A Train No. 5 (Japanese version only)
Actua Club Soccer - Patch
Actua Golf 2
Actua Soccer - Yes, www.powervrdirect.com exclusive
Actua Soccer 2
Buggy
CyberTroopers: Virtual On
Die by the Sword - Patch
Enigma
FIFA Soccer 98: Road to the World Cup
Flight Unlimited
Hardcore 4x4
Hardwar
Interstate 76 Gold
Mechwarrior 2: PowerVR edition
Metal Fatigue
MDK - Patch
Motorhead
Moon Racer
Nightmare Creatures
Nirgenshultz
POD
PureVex
ReLoaded - Patch
Resident Evil
Revolte!
Star Trek The Next Generation: Klingon Honor Guard
Sub Culture
TNN Outdoor Pro Hunter
Tomb Raider - Patch
Tomb Raider: Unfinished Business
Turok: Dinosaur Hunter
Ultim@te Race 1-Track - OEM
Ultim@te Race 3-Track - OEM
Ultim@te Race Pro
Unreal (removed in later patches)
SGL miniGL games (OpenGL to PowerSGL wrappers)
Crime Cities (Techland SGL miniGL)
Half-Life (SGL miniGL)
Hexen II (SGL miniGL)
Quake (SGL miniGL)
Quake II (SGL miniGL)
SiN (SGL miniGL)
Uncertain:
Star Trek: Klingon Academy
Rune
Blast Arena
Wheel of Time



Gamerun, SGL miniGL - это как раз через враппер.

---------- Сообщение добавлено в 19:12 ---------- Предыдущее сообщение размещено в 17:53 ----------

Нашёл вроде как последний референсный биос для kyro I/II. Вдруг кому понадобится.

UPD:

добавил вложением.



Прошил этот биос в SUMA Platinum K2 AGP 64Mb, действительно подходит ко всем картам, как и обещается в ридми! Но проблема драйвера (видеокарты?) осталась. Нашёл старую новость, там ссылка на драйвера от suma (кстати названия у файлов как раз похожи на референсные). К сожалению, гуглёж по этим названиям тоже ничего не даёт. Придётся, видимо, ставить XP и пробовать там.



Кстати, в некоторых нетбуках с процессорами Cedar Trail в биосе стоит ограничитель частоты работы. Отключаешь, и нетбук начинает работать заметно лучше.



PowerVR ускорители и видеокарты - довольно интересная штука. Из того, что выпускалось для PC, можно выделить следующие модели:
- PCX1 (выпускался в виде ускорителя под шину PCI)
- PCX2 (выпускался в виде ускорителя под шину PCI и как комбо-карта с отдельным 2D чипом)
- Neon250 (изначально чип сделали для приставки Sega Dreamcast, но позже несколько запоздало выпустили и для PC в виде полноценной видеокарты)
- Kyro I (выпускался в виде полноценной видеокарты)
- Kyro II и Kyro II SE (выпускался в виде полноценной видеокарты)
Серия Kyro была, в общем-то, весьма неплохой, однако в чипе отсутствовала поддержка Hardware T&L, в связи с чем карты сильно проигрывали конкурентам (например, в виде NVidia GeForce 2 GTS) в играх, где этот T&L использовался. Стоит отметить, что нативную поддержку PowerSGL имели только карты на базе PCX1 и PCX2. Так же существует специальная версия pre-PCX1 ускорителя для компьютеров Compaq Presario (ее отличие - в трех раздельных чипах вместо одного цельного в PCX1).
У меня есть 5 карт PowerVR
- Videologic Apocalypse 3D (PCX1)

- Videologic Apocalypse 3Dx (PCX2)

- Hercules 3D Prophet 4500 (Kyro II)

- Videologic VividXS (Kyro II)

Из последних приобретений (пока не оформлено)
- Videologic Apocalypse 5D Sonic (PCX2 + Tseng ET6100 + ESS Agogo-XP)


P.S. Основное отличие Apocalypse 3D от 3Dx - 2MБ памяти против 4МБ, частота ядра 60 МГц против 66МГц и вроде как техпроцесс 500 нм против 350 нм. В целом, ускорители выглядят весьма похоже



Slaventus86, возможно ли сделать образы дисков с драйверами(и прочим), если они есть\остались?

К слову, никто не знает, существуют ли какие-либо врапперы(SGL miniGL, как понял по vogons, лишь для малого числа игр) или PowerSGL\PCX1,2-совместимые драйвера для современных карт?



Образ диска с дровами+демками для Apocalypse 3D, 3Dx, 5D Sonic и 5Dx выложил на яндекс диск http://yadi.sk/d/rvOWm8KY5XtTM.
Vogons не врет, врапперы есть для весьма ограниченного числа игр. Совместимых драйверов для современных видеокарт точно нет.



Slaventus86, спасибо, что откликнулись, очень интересно рассказываете Я верил, что вы не пройдёте мимо

В драйверах видел опцию Enable EnT&L - это что такое, не знаете?

То есть, тот же Unreal на Kyro погонять в PowerSGL не получится? Известно, почему апи забросили?



EnT&L - по большей части софтварная функция. Там какая-то нестандартная реализация, якобы игры начинают думать, что у видеокарты есть HW T&L.

Забросили не только pSGL, но и много других API - GLide, RRedline и проч. Производители игр решили писать под что-то стандартное, видимо, ориентируясь в первую очередь, на топовые решения, а таковыми, в основном, были видеокарты от NVidia, которые поддерживали только OpenGL/DX. Glide дольше всех продержался.



Тогда такой вопрос: чем вообще обладал powersgl по сравнению с direct3d или opengl? Насколько я понимаю ведь, тайловый рендеринг в картах kyro по-прежнему имеет место быть.



Сложно сказать, какие преимущества были у самого API. А вот тот факт что одиночная карта на PCX2 умела в 3D работать с разрешением 1024х768 при 24 битном цвете - радует. 1024х768 вуду2 умела только в SLI. На самом деле, возможно, карты PowerVR могли и с большим разрешением работать, только вот игр, использующих их не было. Еще PowerVR обладали неплохим дизерингом для 16-битного цвета (сглаживание градиентов по цвету). Имелась поддержка альфа-канала и DirectX вплоть до 7 версии (однако в DX играх карты PowerVR были значительно слабее по сравнению с нативным API). Tile Based Rendering также позволял экономить пропускную способность памяти, рендеря только то, что действительно видно в кадре.
Если посмотреть демки, которые находятся на диске с дровами (ссылку выкладывал выше), там видно что PowerVR SGL умеет и с отражениями работать, и с динамическим освещением и т.д.



Значит, выполнил посильное сведение всего вышенаписанного в первый пост. Выражаю всем огромную благодарность за участие в обсуждении. Надеюсь, никто не будет против дублирования авторской информации без спроса, ибо крЕдиты не заполняю.

Прошу всех, кто ещё может что-то интересное рассказать, не стесняться. Очень хочется собрать некоторую справку по чипам PowerVR. Ссылки на випипипендию предлагать не нужно, там я был.



Добавлю еще, что Neon250 поддерживал вторую версию родного API - так называемый Power SGL 2, однако неизвестно, существовала ли хотя бы одна игра, использующая этот API.



Slaventus86, информация проверена? Просто по драйверам Videologic Apocalypse 3Dx (PCX2) так не скажешь и нигде не афишируется. Или Neon250 уже не PCX2?



Goblinit, Neon250 это другая карта, следующий чип после PCX2



Никто не встречал списки видеокарт серий PCX1 и PCX2? Т.е., это были только Videologic Apocalypse, или какие-то другие фирмы/производители собирали карты на этих чипах?
