Что это?

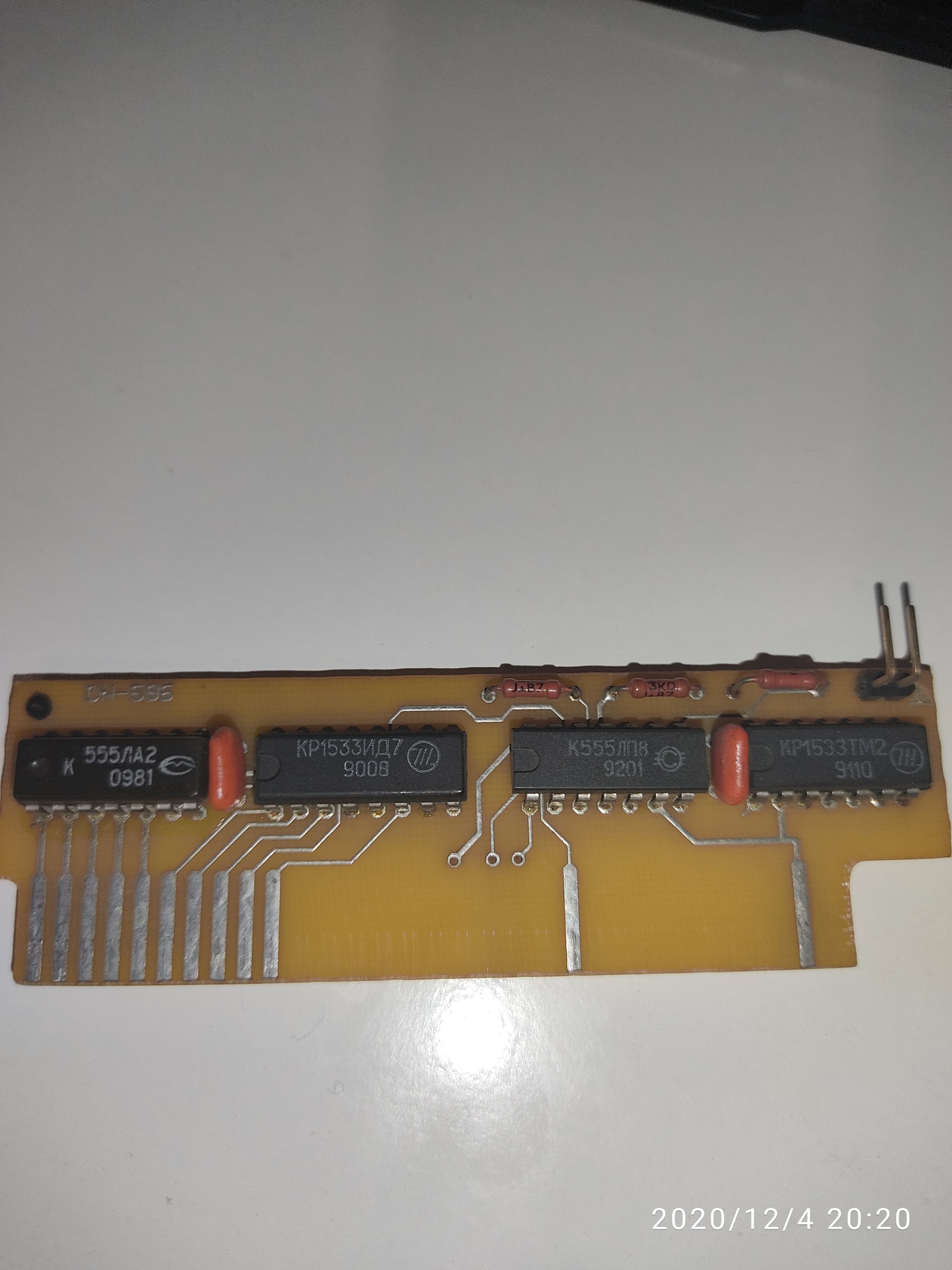

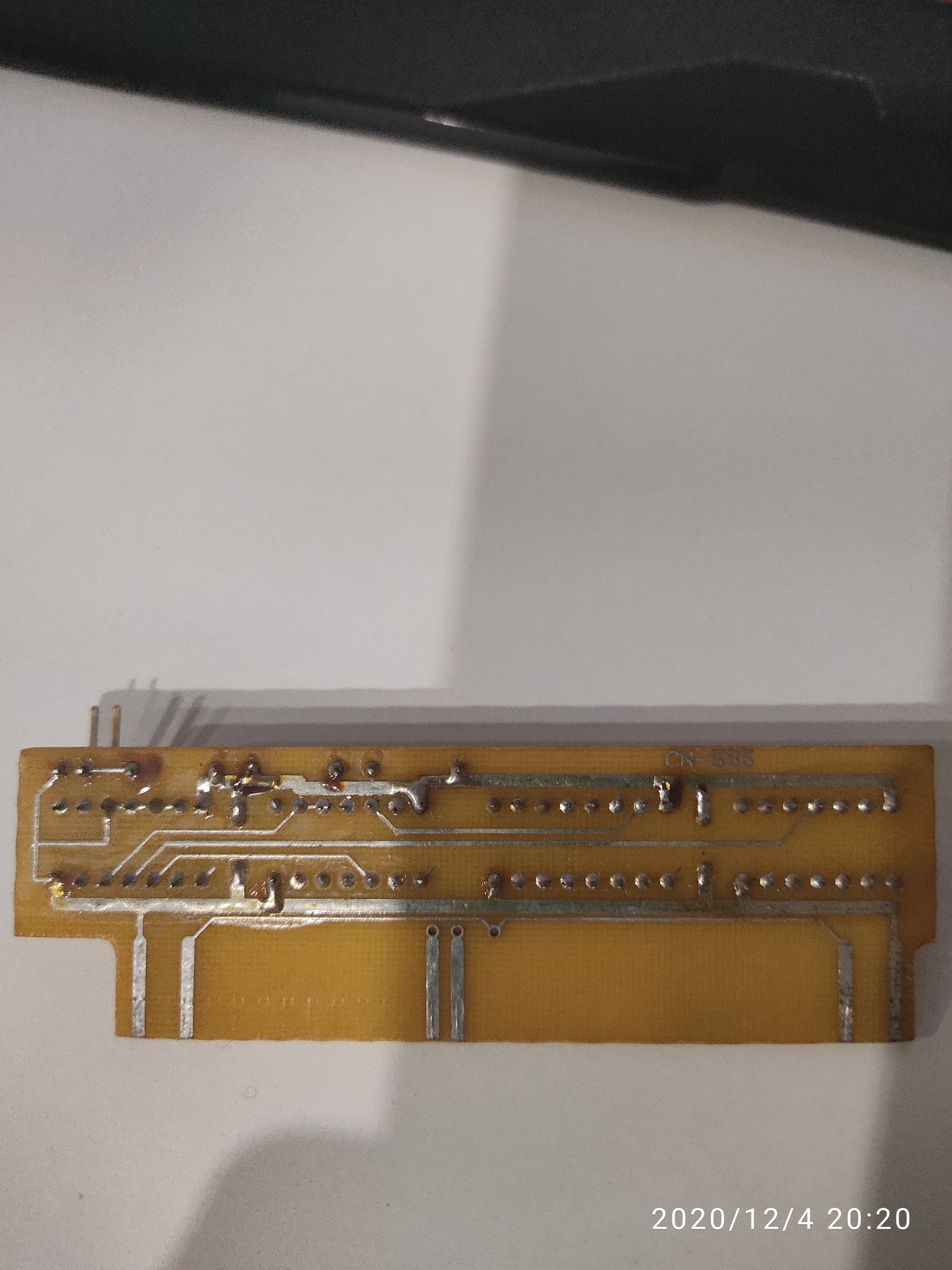

Приобрел я недавно пару системников. Писал о них - ПНИ166. В одном корпусе лежала такая самоделка. Разбирает любопытство. что это может быть? Может кто узнает зверя? Надпись CN-596 а микрухи советские.



1) 555ЛА2 -> 8 И-НЕ (https://eandc.ru/pdf/mikroskhema/k555la2.pdf)
2) КР1533ИД7 -> сдвоенный дешифратор демультиплексор 3-8 (https://eandc.ru/pdf/mikroskhema/kr1533id7.pdf)
3) К555ЛП8 -> четыре буферных элемента с тремя состояниями на выходе (https://eandc.ru/pdf/mikroskhema/k555lp8.pdf)
4) КР1533ТМ2 -> два D-триггера (https://eandc.ru/pdf/mikroskhema/kr1533tm2.pdf)

Похоже на аппаратный ключ защиты ПО.
На входы 1) и 2) подается состояние шины, они "дешифруют" сигнал и передают через буфер 3) триггеру 4). Состояние триггера уходит в шину.
Два отдельных контакта, вероятно, для индикации состояния триггера съемным светодиодом.

Ключа нет. Если это ISA плата, то проверить номера контактов по питанию.



Да компы с какой-то компании по международным перевозкам и закупке разных товаров от иголки до боинга ). Вполне могли и шифроваться. Они давно закрылись в 2004 году.



Это не шифратор, а ключ.
Какая-то программа выдает определенную последовательность байт на шину и проверяет состояние триггера. Если состояние правильное, то она работает дальше. А при неправильном состоянии...
