Десктоп Siemens-Nixdorf Scenic Pro C5 не запускается

Всем привет!
Купил достаточно интересный Siemens-Nixdorf Scenic Pro C5.
Socket7, Pentium 166, SIMM, встроенное видео Cirrus Logic.

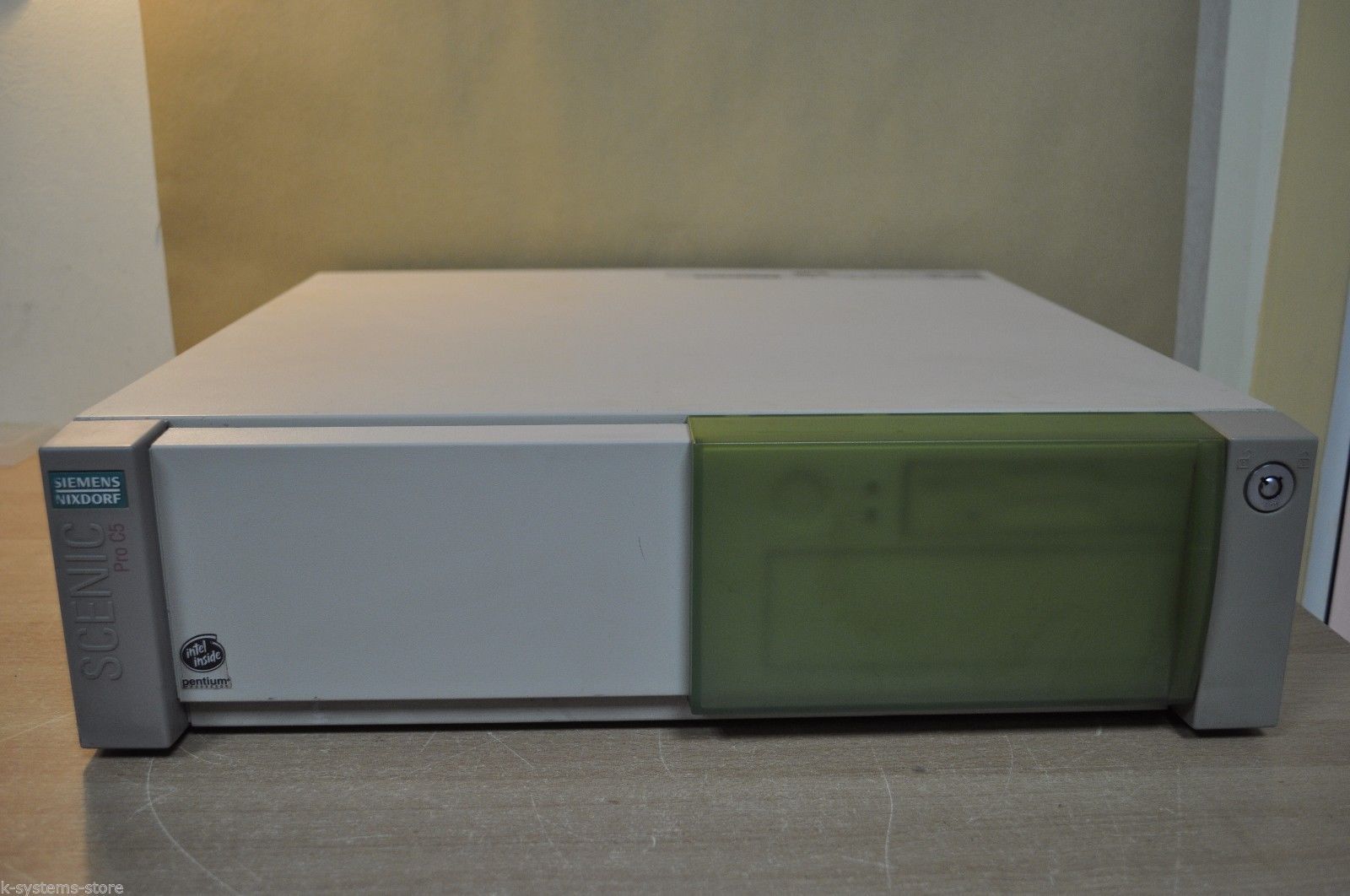

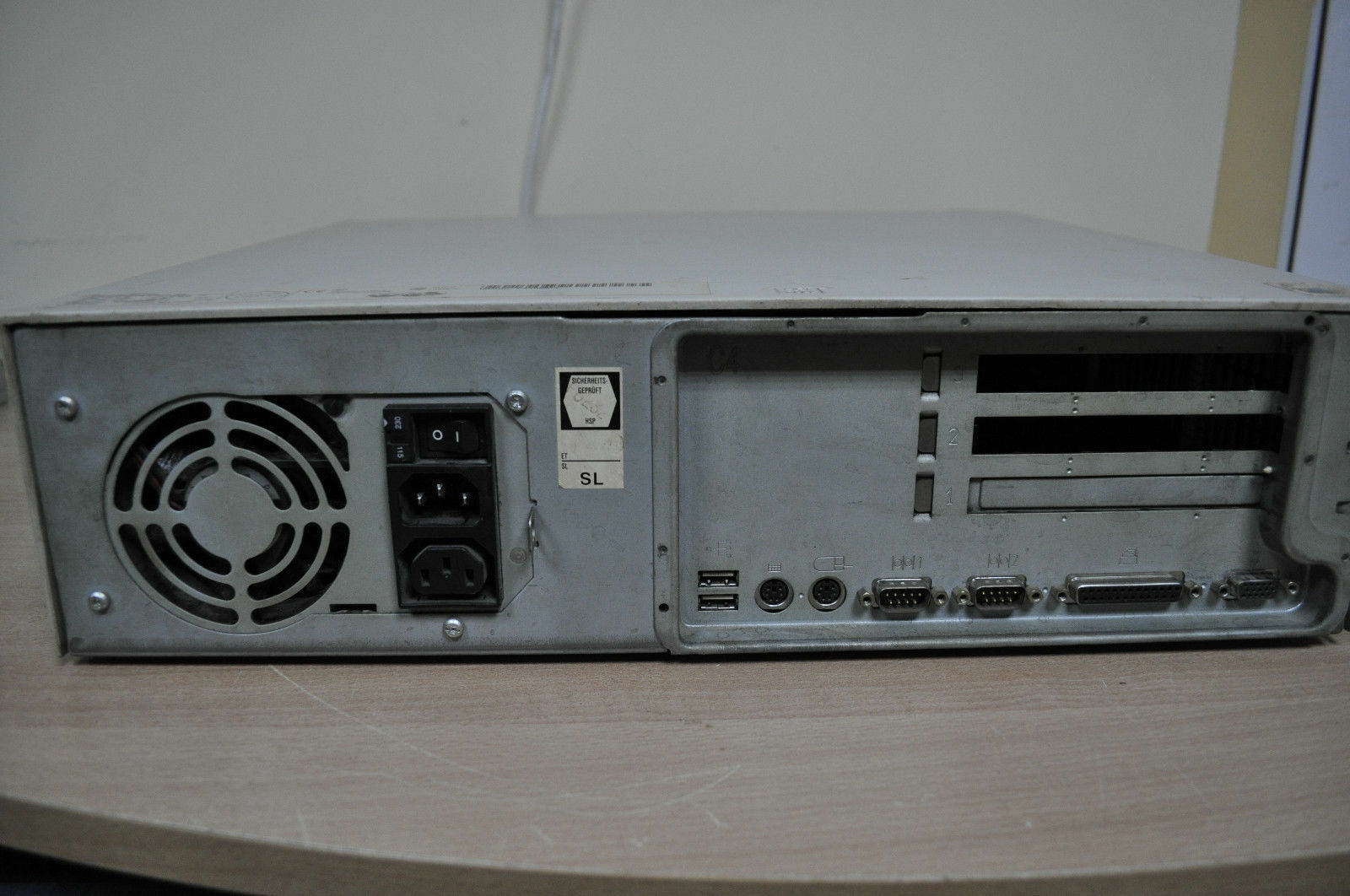

См. фото (не мои, с eBay, но в точности такой же, разве что у меня P166, а там кажется P133).




В общем, при включении пищит 1-3-3-1. Судя по фоткам с Ибея, там Phoenix BIOS, и эти писки описаны как Autosize DRAM. Насколько я понял, это значит что комп не видит память. Изначально стояло 4 плашки SIMM, я пробовал их менять на свои, переставлять местами, все равно не работает.

Комп достался в довольно грязном состоянии, но в принципе матплата выглядит прилично, хотя грязь там конечно имеется слегка. Нашел одностраничный ПДФ с описанием платы, прилагаю.

Может почистить матплату стоит? Пока ничего не чистил, потому что реставрация имеет смысл только если машина рабочая.



Естественно, разобрать все, почистить. Некоторые посоветовали бы даже помыть.
Перед запуском вытащить все лишнее, вон там, я смотрю, кэш вроде на съемной планке, из-за плохого контакта наверняка и сигналы об ошибке памяти может выдавать.

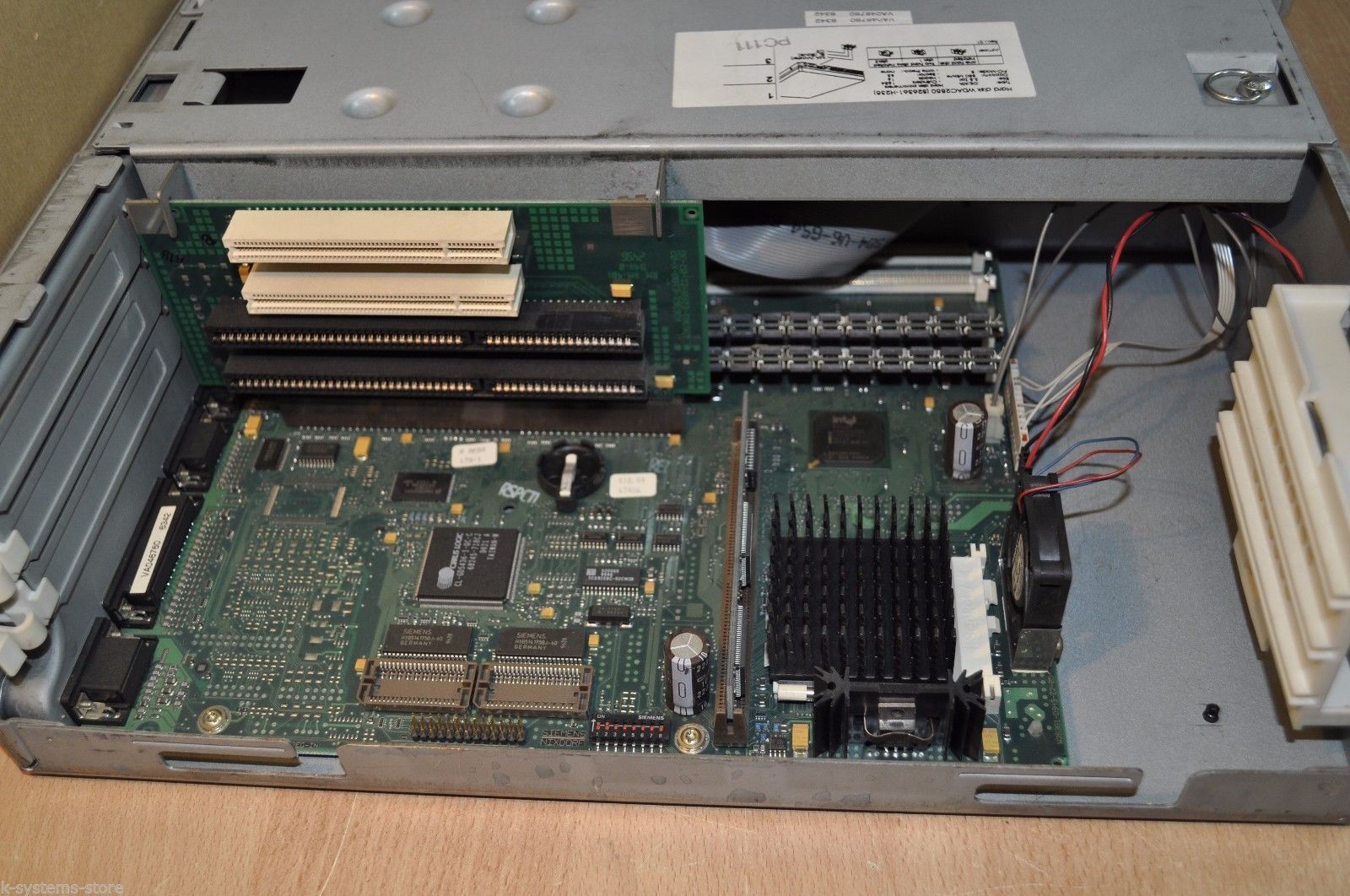

Все что можно вынимал, съемный кэш тоже. Напомню, фото здесь не мои, а с eBay, но комп в точности такой же. Как только руки дойдут, сделаю собственные фотки. Кстати, кто-нибудь знает, что это за два разъема (на нижнем фото они пустые, слева от большого конденсотора, ниже видеочипа). У меня эти разъемы не пустые. Тоже какой-то кэш, штоли. Может быть из них чипы тоже надо было вытащить?



Это память для встроенной видеокарты. Можно вытащить, она должна работать и на той, что припаяна.



верно ) сам должен был догадаться



По памяти, на пентиуме они должны стоять парами, 2 одинаковых модуля = 1 банк. Т.е. по две одинаковые планки должны стоять либо в первом-втором, либо в третьем-четвертом слоте. Контакты на модулях почистить ластиком, на плате - аккуратно зубной щеткой со спиртом. Модули родные от этого компа?



да, я знаю, пробовал и парами, и по всякому...из 4 модулей которые стояли, похоже что только один родной (на нем чипы Siemens), парный с ним с другими чипами, плюс два одинаковых модуля SEC...но я пробовал и свои парные модули вставлять, и двухсторонние и односторонние...своих есть две пары - 16+16 и 4+4

контакты да, попробую почистить



Да, и желательно, чтобы на плате была батарейка и она была живая. Clear CMOS перемычкой не помешает сделать.



в общем не получается...все продул ветродуйкой, почистил, контакты протирал, менял плашки памяти во всевозможных сочетаниях, рассматривал контакты слотов SIMM, менял CPU, вынимал видеопамять, ставил дискретную PCI-видеокарту, убирал-ставил модуль кэша...все равно пищит 1-3-3-1.



Конфигурационные переключатели на нужных местах согласно мануалу?



А если SIMMы вытащить и включить питание, сигнал тот же?

--- добавлено 9 окт 2020, предыдущее сообщение размещено: 9 окт 2020 ---

И это, судя по фото, процессор у тебя неправильно вставлен. Рёбра радиатора торчат перпендикулярно воздушному потоку от кулера. А положено вдоль.



Он же сказал, что фото с ибея, не его.



угу...согласно прикрепленной страничке мануала, первые 4 отвечают за частоту процессора, а остальные - за работу с БИОС и флопарем. Стоят так - OFF-ON-ON-ON-OFF-OFF-OFF-OFF

Да. Только есть небольшое отличие. Если плашек вообще нет или они вставлены не в тот банк, то сигнал идет меньше чем через секунду после включения. Если плашки вставлены как положено - то примерно через 2-3 секунды.

Я не знаю как надо постараться чтобы неправильно вставить проц в Сокет7 )



Значит, ему память не нравится.



Пробовал 4 разных комплекта. Кстати, две линейки SEC, которые иначально стояли в первом банке, похоже что родные. Заметил что на них точно такая же наклейка с датой, как и на модуле кэш, и дата (середина 1997) актуальная для предположительного времени появления этого компа на рынке.



Какой-то неудачный во всех отношениях системник попался. Плата глючная, две СИММ-ки из четырех тоже глючные (заводятся, но всегда показывают общий объем в 8МБ, даже если ставить их в пару с другими модулями), плюс еще в нем стоял SB Vibra16С CT2960 (тоже на дороге не валяется) - и у него левый канал не работает. Что это может быть?
Зато к нему в нагрузку шел полностью комплектный системник на AMD 286-12Mhz, который внезапно оказался рабочим. Первый 286 в коллекции.
