Есть ли знающие архитектуру pc? Нужна подсказка

Хочу изменить состояние одного из выводов gpio. Для этого надо менять определенные биты в области gpio base address. Но не могу понять его расположение, в мануале написано что:

GPIOBASE—GPIO Base Address (LPC I/F—D31:F0)
Offset Address: 58h–5Bh Attribute: R/W у меня значение этих 4 байтов 81400000h (биты такие 10000001 01000000 00000000 00000000)
Default Value: 00000001h Size: 32-bit

описание битов
31:16 Reserved.
15:6 Base Address—R/W. Provides the 64 bytes of I/O space for GPIO. получается что здесь указан адрес через который управляются gpio
5:1 Reserved.
0 Resource Indicator—RO. Tied to 1 to indicate I/O space.

получается что указатель адреса такой: 0101000000, т.е. 140h, но в io space по этому адресу сплошные ff, вместо битов конфигурации gpio. кто компетентен, подскажите, как правильно определить этот адрес



zx-c64, я не знаю что у тебя там где и мне лень искать ту страницу в мануале где ты поленился прочитать описание, но будет всё же из представленного тобой 102h, а никак не 140. И 0 бит в 1, как ему и положено.



посмотрел исходники биоса, оказывается в 58h–5Bh лежит непосредственно адрес в hex, т.е. 4081. ввело в заблуждение описание битов



zx-c64, ты когда вопрос задаёшь - предоставляй уж всё сразу. А то фиг его знает о чём у тебя там речь идёт. Как я понял это ты про ICH5 спрашивал ?



ich2,4,5 isa bridge

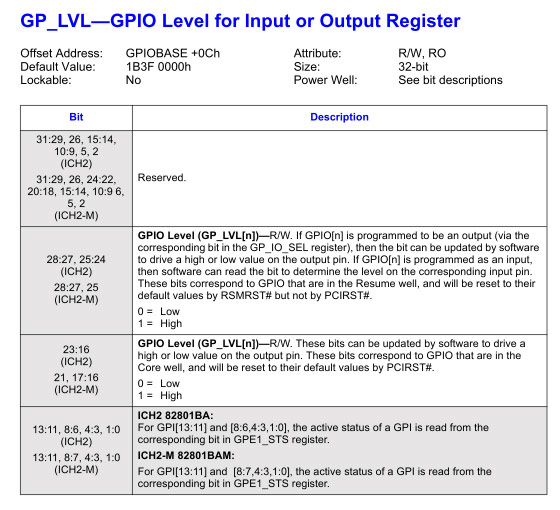

можешь сказать как надо изменить 1B3F0000h, чтобы 21 бит стал 0? путаюсь сильно в 32 битных регистрах



zx-c64, калькулятор Windows тебе в помощь (в программистском режиме). Там можно менять отдельные биты вручную.



все сделал, получилось как надо. в программе есть оказывается функция переключения 8/16/32 бит и все выглядит как надо. ru.exe, рекомендую. можно все с железом делать, дохрена удобных функций



zx-c64, что за ru.exe ? Снова самим догадываться ?



Загугли, одна из лучших утилит для низкоуровневого доступа. Read universal полное название



Вот ссылка на официальный сайт автора программы.
Если кому то будет нужно зачем то...
