Hard Игровая приставка "Кроха" - нужна помощь (гадаем по фото :( )

Всем привет!

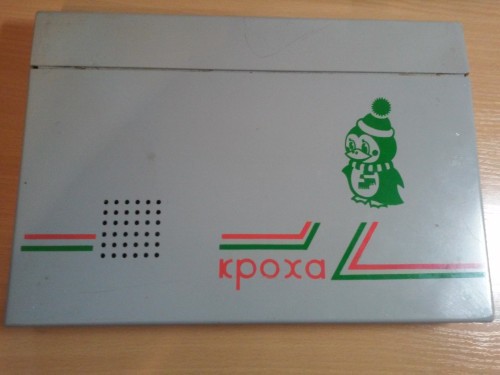

Мне в руки (увы не надолго) попала старая русская (!) игровая телевизионная приставка "Кроха". Есть подозрение, что это русски клон понга или атари, не знаю, или что то вообще совсем своё. Но увы, ни документации, ни подписей на разъемах, ни игрового контроллера к ней нет.



Поэтому у меня сейчас аж две проблемы, надеюсь на вашу помощь.

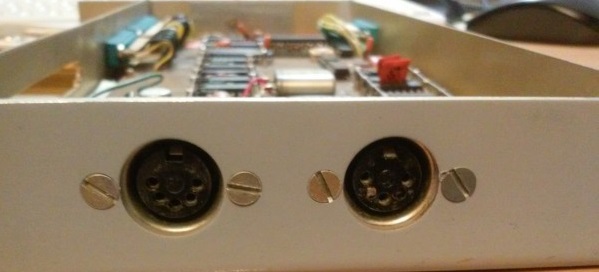

1) к какому из коннекторов (5 или или 3х контактному) предполагается подключать питание, а к какому - вывод на экран? У меня лежит 2 или 3 БП для спектрумов (русских клонов), все они 5-контактные. Но так же есть в запасе и переходник с таких 5 контактов на 2 тюльпана, оба подходят. Может кто обладает навыком гадания по фотографии разобранного устройства?

Архив фотографий разобранного устройства.

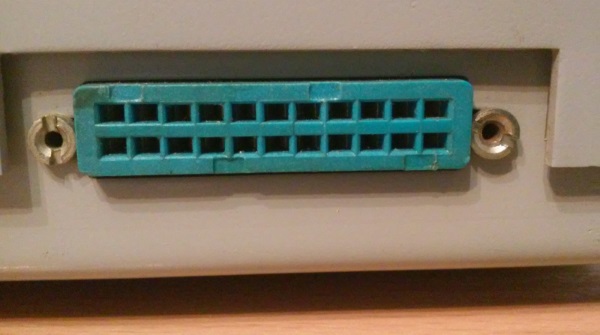

2) порт, как я предполагаю, для подключения игрового контроллера. 2 ряда по 11 контактов. Я даже близко подобного раньше не встречал. Но может быть, найдутся знающие люди и опознают сие творение?



Nubilius, что то 3 похоже на видеомодулятор для втыкания в антенный вход, а назначение 5 можно узнать только имея фото обратной стороны платы. Но, судя по всему - тоже видео.

http://skbkontur.livejournal.com/7257.html?thread=3929
http://www.ratingtechup.ru/rate/2012/96/
https://vk.com/rabota_v_skbkontur

Логично будет у них и спросить.

Трудно сказать, что это за зверь, но процессор намекает, что это не спектрум и не денди в полной мере. Скорее вариант РК86, Ориона, Вектора или фиг знает что такое.

К сожаление на фотках смазаны названия части микросхем.

Ах, да - просто так втыкать БП не рекомендуется. Не было тогда стандарта на расположение контактов в таких устройствах. Надо точно знать, какой провод куда ведёт.



2 года назад восстанавливал такую приставку, голубой разъем для подключения джойстика, разъем 5 pin для блока питания 5В; 12В и клавиши сброс, 3 pin (co спичкой) вч и нч выход видео. По всем вопросам можете написать в личку.
