Как понять объем simm 30 pin?

Ищу simm-ы для awe32 и не могу понять - как по фото определить объем? Ведь как правило на них нет наклеек.

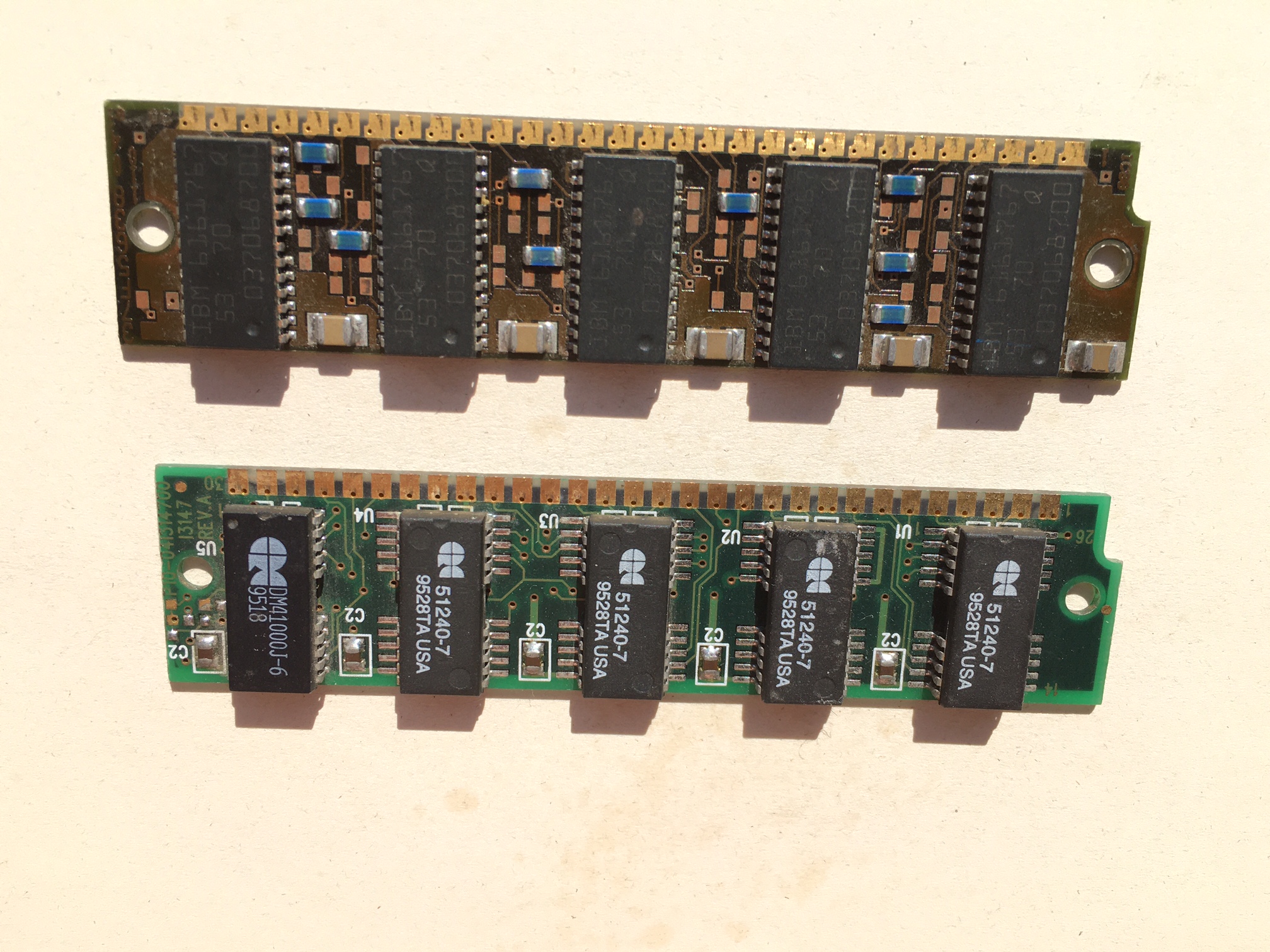

С моим например пришли 2 такие плашки. SB определят их как 512Кб.



Я думаю так: найти даташит, выгравированный на чипах. А размер будет в шите.
Обычно 32 бит * 8 (пример для сдрам). А тут будет 16 на 8. Там же парами для Пеньтиум 1.



Только по даташиту чипов. Смотреть организацию и подсчитывать объём.
Если пара модулей дала 512кб, то вероятнее всего это обычные 256кб модули с контролем чётности. 4 чипа 256k х 2 и один 256k x 1.

Обычные объёмы для SIMM30 - 256кб, 1Мб, 4Мб, 16Мб.



Эти модули довольно сложные для опознания.
Маркировка чипов абсолютно не типичная.
Если верхние чипы ещё гуглятся (IBM 6161767 FPM) и в кэше гугла сохранено, что модуль 256К https://webcache.googleusercontent.com/search?q=cache:IxHWLgs4j7UJ:https://www.publi24.ro/anunturi/electronice/calculatoare/componente/memorii-ram/anunt/memorii-ram-anii-80-vintage-memorii-foarte-vechi-30-de-pini-calculator-286/310g20fge6797ffhe206h5118gf69gg2.html+&cd=1&hl=ru&ct=clnk&gl=ru&lr=lang_de|lang_en|lang_pl|lang_be|lang_ru|lang_uk
то о емкости второго модуля можно только догадываться.
Чипы либо 512х4 (что маловероятно, т.к. сумма битов шины данных должна быть равна 8), либо 512х2, либо 256х2.
Наверное единственный вариант - поставить в паре планку заведомо большей емкости. Как минимум 1Мб. И посмотреть, какая будет общая емкость. Правда тут есть ещё один подвох. Это может быть двухбанковая память 512Кб. Два банка по 256Кб. Такие планки редкие, но попадаются. В этом случае надо или такую же в пару, или смотреть по разводке адресных линий на плате модуля. Линия A11 используется только в модулях 16Мб (это явно не тот случай) и в двухбанковых, как второй RAS.

В большинстве случаев емкость планок легко определяется по маркировке чипов, их количеству, количеству ножек. Есть чипы, у которых отсутствует одна ножка посередине, есть у которых три (как здесь на второй планке).



в этом и бЯда... sb awe32 видел их как 1мег. но во всем "гугле" я так и не нашел инструкцию по определению объема. Я сам давно давно перешел с zx48 на 286(там дипы били)... а потом на топчег 486 от амд... и с simm30 общения не имел. Хотя по факту - они интересны только под аве32, старых 2х16 точно не найти (даже незнаю где они могли применяться в те времена) а с новоделом сейяас грустно...



На ebay мне попадались. Имеющаяся SB32 их не увидела, но она больше 8Мб нормально и не должна видеть. Так что ХЗ, как у них с работоспособностью на AWE32.



Покупал на ибее года два назад. Видятся полностью, 28 Мб.
