Как правильно спаять MIDI-кабель?

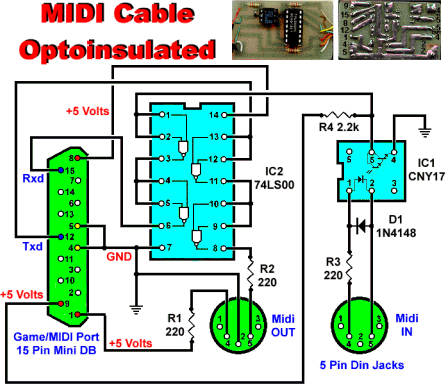

Потыкался в инете туда-сюда, есть две точки зрения, обе изложены основательно, с рисунками, со всей серьёзностью. И настолько противоречат друг другу, что даже смешно.
1) 2-2, 4-4, 5-5.
2) 2-2, 4-5, 5-4.
Как правильно?



Если надо шнур из миди аут в миди ин, то второй вариант, потому, что надо чтобы tx в rx попал



Так. А какие ещё варианты есть, кроме как из аут в ин?



Thru еще есть разъем. Не знаю для чего, никогда не пользовался



Ну так электрически это тот же аут. Разве нет?



Думаю так и есть. У меня всего один внешний модуль и с ним проще некуда, подаешь сигнал на rx и все играет



Нет, абсолютно пофиг, там петля.
На 2 висит экран, а по 4 и 5 идет сигнал. Никаких rx/tx там нет.
midi in - вход, midi out и thru - выход.
Соотвественно out - то, что генерирует само устройство (если умеет),
а на thru дублируется midi in, что бы можно было подключать несколько midi устройств в цепочку.



2easy_john
а почему tx явно на 5 контакт попадает, если 4 и 5 одно и то же?



4 и 5 - не одно и то же, но и не tx и rx. Это Current Sink и Current Source - "сток" и "исток". В этом кабеле используется управление по току, а не по напряжению, как обычно.

Если смотреть на все схемы, то видно, что на стороне MIDI OUT к 4 контакту подключено через резистор 5 вольт, то есть ток всегда идет в четвертый контакт и возвращается через пятый.

Представим, что у нас уже подключен правильный кабель. "0" и "1" в кабеле соответствует состояниям "ток не течет" и "ток течет". Если буфер передатчика, подключенный к MIDI OUT 5, выдает высокий уровень, т. е. 5 вольт, то ток не течет, поскольку к MIDI OUT 4 тоже подключено 5 вольт. Если буфер выдает низкий уровень, то ток потечет по цепи OUT 4 -> кабель -> OUT 5

На стороне MIDI IN светодиод в оптопаре анодом подключен к 4 контакту, а катодом к 5, то есть, ток всегда втекает через 4 контакт и утекает через 5. Соответственно, чтобы ток тек через кабель и все работало, нужно подключить 4 контакт MIDI OUT к 4 контакту MIDI IN - тогда ток будет течь по цепи 4 OUT -> 4 IN -> анод светодиода -> катод светодиода -> 5 IN -> 5 OUT -> буфер передатчика. Если же подключить наоборот, 4-5 и 5-4, то ток будет втекать в 5 контакт MIDI IN, и светодиод гореть не будет.

Так что, подключать надо по схеме 2-2, 4-4, 5-5.



Убедил.



Если окажется неправильно, спалить возможно или нет?



LANRUS, вряд ли - максимальный ток будет 5 В / 660 Ом = 7,6 мА, весьма немного. Ток этот пойдет через защитный диод перед оптопарой, он выдержит, ведь для этого и служит. А для передатчика из MIDI OUT все будет "выглядеть" почти так же - что через светодиод оптопары ток качать, что через защитный, один хрен.
