Hard Keyboard Error - материнка QD-U386DX

Всем привет!

С год-полтора назад купил набор для сборки 386 на базе материнки QD-U386DX (плата, 8х1mb SIMM, видеокарта, i/o контроллер). При покупке проверяли - все работало без проблем (проверяли до этапа захода в биос и копания в настройках). Дома всё это включать еще раз не стал, руки не доходили, лежало все это дело года полтора (вернее, стояло полуприкрученное в корпусе). Фактически, как принес - так ничего и не трогал, только поставил в корпус. Недавно решил таки собрать эту систему и столкнулся с проблемами. Поначалу плата не включалась и ругалась на память. Поперевтыкал модули, заработало, только почему-то показывает на 384кб памяти меньше чем поставлено. Не помню, это нормально или нет. Есть подозрение что во втором слоте не контачит один контакт, он погнутый. Ну ладно. Главное - не работает клавиатура. Плата попеременно выдает ошибки Keyboard Error или Keyboard/Interface Error. При этом на подключенной DIN5 клавиатуре светодиоды вообще не загораются, а на подключенной через переходник PS/2 клаве светодиоды хаотично моргают и спикер при этом рандомно пищит. На PS/2 клавиатуре пару раз удалось зайти в биос и полазить там с полминуты, потом все равно она отрубается. Но в 99 процентах случаев клавиатура не работает совсем. Контроллер клавиатуры ощутимо греется - по моему, он делать этого не должен. Батарея была рабочая, но я её вчера выпаял, биос сбросил. Никаких следов протечки и вообще физических повреждений на плате не вижу. Самое интересное - с чего вдруг плата заглючила? Абсолютно ведь не подвергалась.

Кстати, еще хотелось бы понять, что делает перемычка сразу над контроллером клавиатуры, та что справа. Если ее закрыть, то после вывода сообщения об ошибке клавиатуры на экране остается только строка биоса и комп начинает непрерывно пищать. Мануала на эту плату найти не удается. Нашел только настройки джамперов похожей платы, но там указаны не все джампера.

Обидно, все это время радовался и считал что у меня есть 386 комп, а оказывается нету.

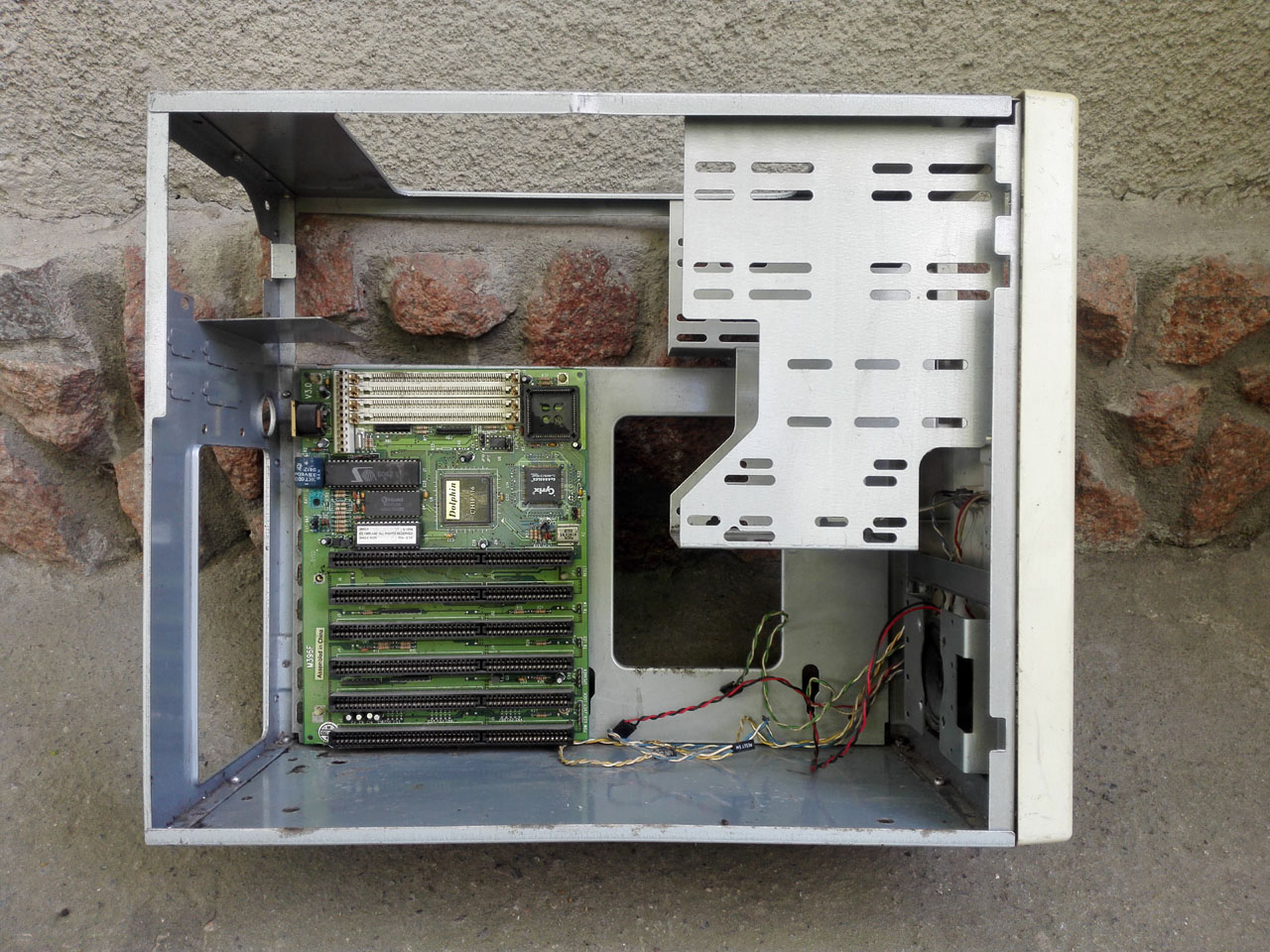

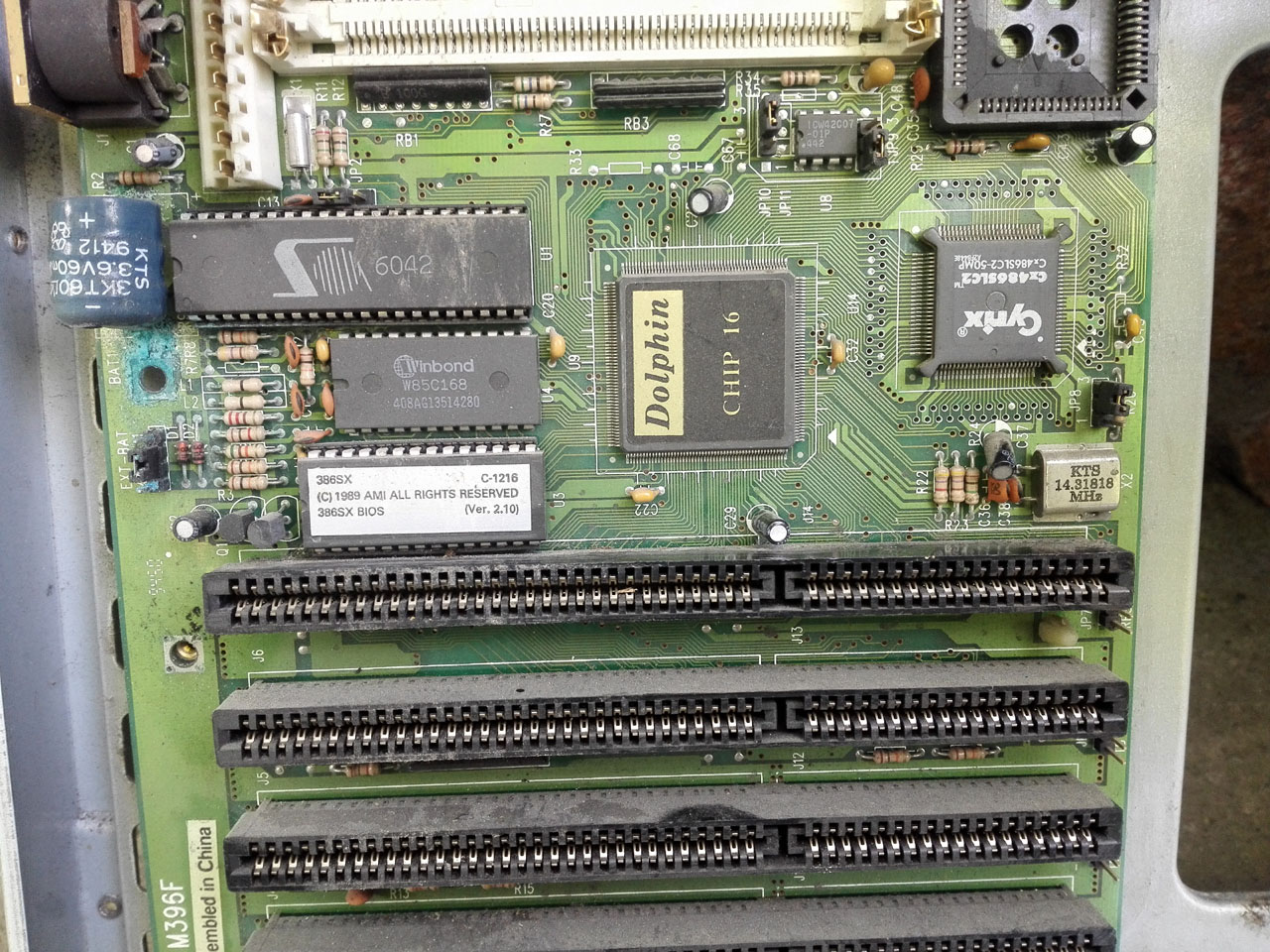

Фото этой самой платы.



Начните с проверки всех напряжений на разъёме питания матери. Потом проверьте напряжение на клавиатурном разъёме.



спасибо, попробую, но пока нет нормального мультиметра.

--- добавлено 10 июн 2020, предыдущее сообщение размещено: 10 июн 2020 ---

Ерунда какая-то. На разъеме клавиатуры вообще не вижу напряжения. Тишина что в разъеме, что в месте припайки на плате. Меряю 4 и 5 пин (второй с краю с каждой стороны). На двух других матплатах там меряется примерно 5в. Правда, тестер такой что на нем мало чего понятно, но тем не менее. Другой блок питания тоже попробовал уже.



Предохранитель F1 цел?
Перевоткнуть контроллер клавиатуры (заодно и биосы), попробовать поставить другой клавиатурный контроллер.
Далее отследить дорожку от пина VCC, куда идёт и всё ли там по пути в порядке.

--- добавлено 10 июн 2020, предыдущее сообщение размещено: 10 июн 2020 ---

А подохнуть лёжа железяка вполне себе может... Та же статика творит весьма неприятные чудеса временами.



Предохранители на старых платах летели только в путь, надо с этого начинать смотреть.



Насчёт перемычек, нужно искать эту мать на зеркалах th99. Что касается клавы, там наверняка есть keylock, с ним может быть связано. Хотя, я бы поставил на окислы в контактах.



Ок, предохранители проверю. Биос и контроллер перевтыкал, контакты им протирал. Дорожку VCC от разъема клавы не видать, она внутри видимо. Снаружи ничего криминального не вижу. Keylock тоже проверял - к Keyboard Error просто добавляется сообщение о блокировке и всё. Насчет другого контроллера - дома других нет, но завтра съезжу за вот этим чудом и попробую поставить контроллер оттуда.

Вопрос - а эти контроллеры вообще разве взаимоземеняемые? Я полагал что нет, ну или как минимум нужен тот же тип биоса матплаты и период.



Так. Предохранитель F1 не прозванивается. К сожалению, я разбираюсь в электротехнике чуть лучше чем никак. Почему он мог вдруг сдохнуть и не опасно ли сейчас просто соединить напрямую эти контакты, просто для проверки?
Я попробую найти похожий предохранитель в закромах, но, если честно, с виду могу не отличить предохранитель от резистора или еще чего-нибудь.



В общем случае - нет. Они сконфигурированы под определённый биос и разводку чипсета. Если найти мать с таким же чипсетом и с таким же биосом, то шансы на успешную замену есть.

Сначала проверьте, что всё работает нормально без клавиатуры после выпайки этого предохранителя. Если всё нормально, тогда нужно проверить отсутствие замыкания питания и земли в разъёме. Если всё нормально, но запаять новый предохранитель или перемычку на вермя проверки и проверить (важно) с другой клавиатурой. Если использовался переходник - то ещё и с другим переходником.



Уточню. Это значит проверить, не закорочены ли между собой контакты VCC и GND в разъеме клавиатуры?



@Tatarus, да.



Выпаял. Все работает точно так же как и до этого. VCC и GND в разъеме не замыкают. Что можно использовать в качестве перемычки? Может быть какой-нибудь подходящий с виду резистор подойдет? Или может кусочек обычного провода, типа тех что из корпуса в материнку идут?

--- добавлено 11 июн 2020, предыдущее сообщение размещено: 11 июн 2020 ---

Поставил перемычку. Все заработало. Ура, как грится ))) Дальше с предохранителем сам разберусь. Спасибо всем огромное!



Иногда трактора горят потому, что механизатор, которому надоело регулярно менять какой-то предохранитель, воткнул на его место гвоздь.
Ты хочешь повторить такой подвиг?
Замыкать предохранители перемычками ЗАПРЕЩЕНО, если тебе дорога техника и твоя квартира (хотя настолько серьёзный масштаб проблем маловероятен).

--- добавлено 11 июн 2020, предыдущее сообщение размещено: 11 июн 2020 ---

Закажи в чипдипе пачку нужных предохранителей, они копейки стоят, почта дороже выйдет.



Я понимаю роль предохранителя ) Тут просто очень хотелось проверить, буквально включил-выключил. Предохранитель поставлю обязательно. Мне интересно - с чего он? Выходит, есть вероятность, что он будет и дальше перегорать. Или, как сказано выше, это обычное дело на старых матплатах.



Для начала просто поменять, если не начнёт регулярно перегорать, то можно считать единичным случаем, иначе нужно копать.
