Hard Ноутбук Arima SN486SSC

Коллеги, добрый день!

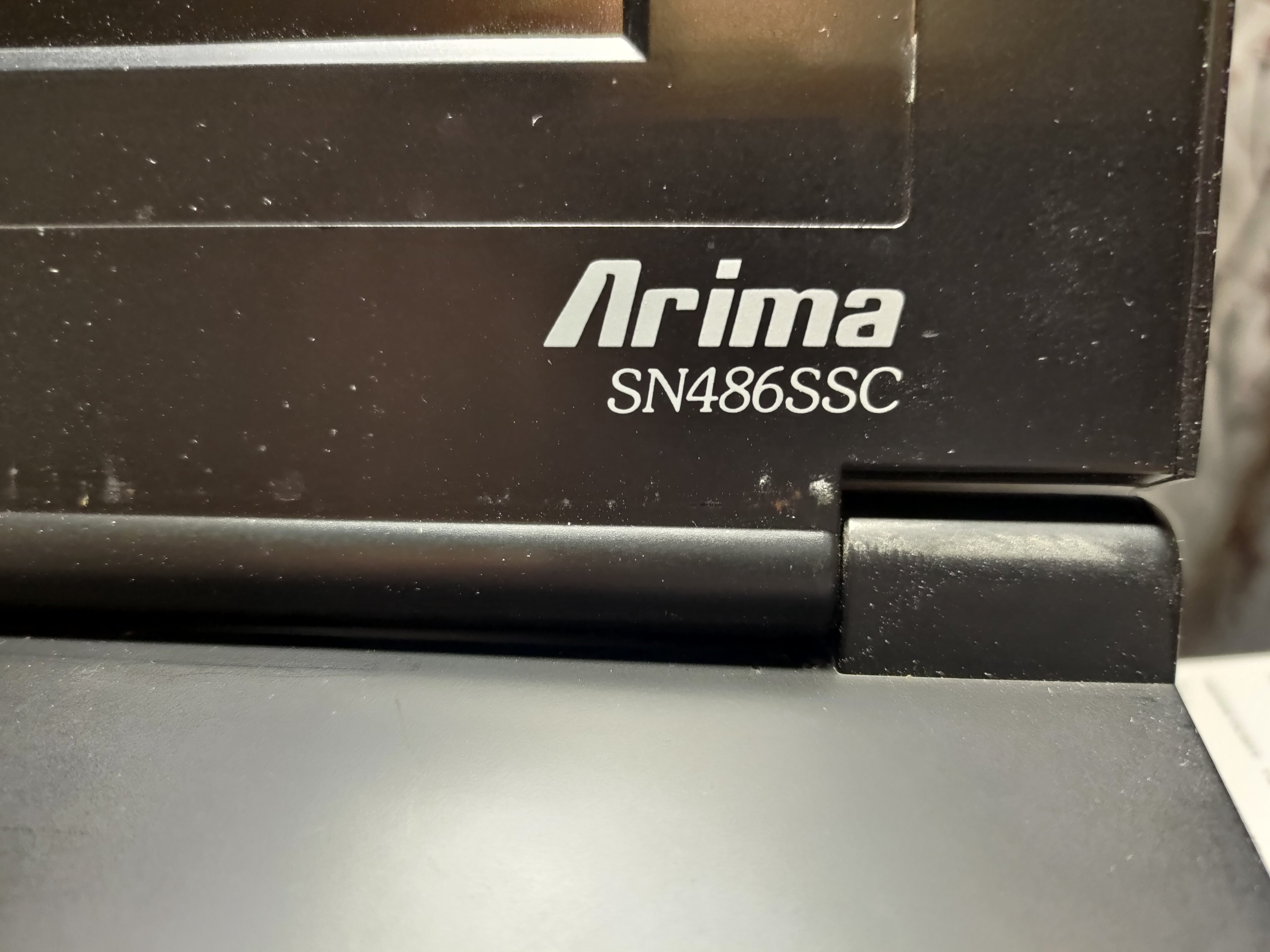

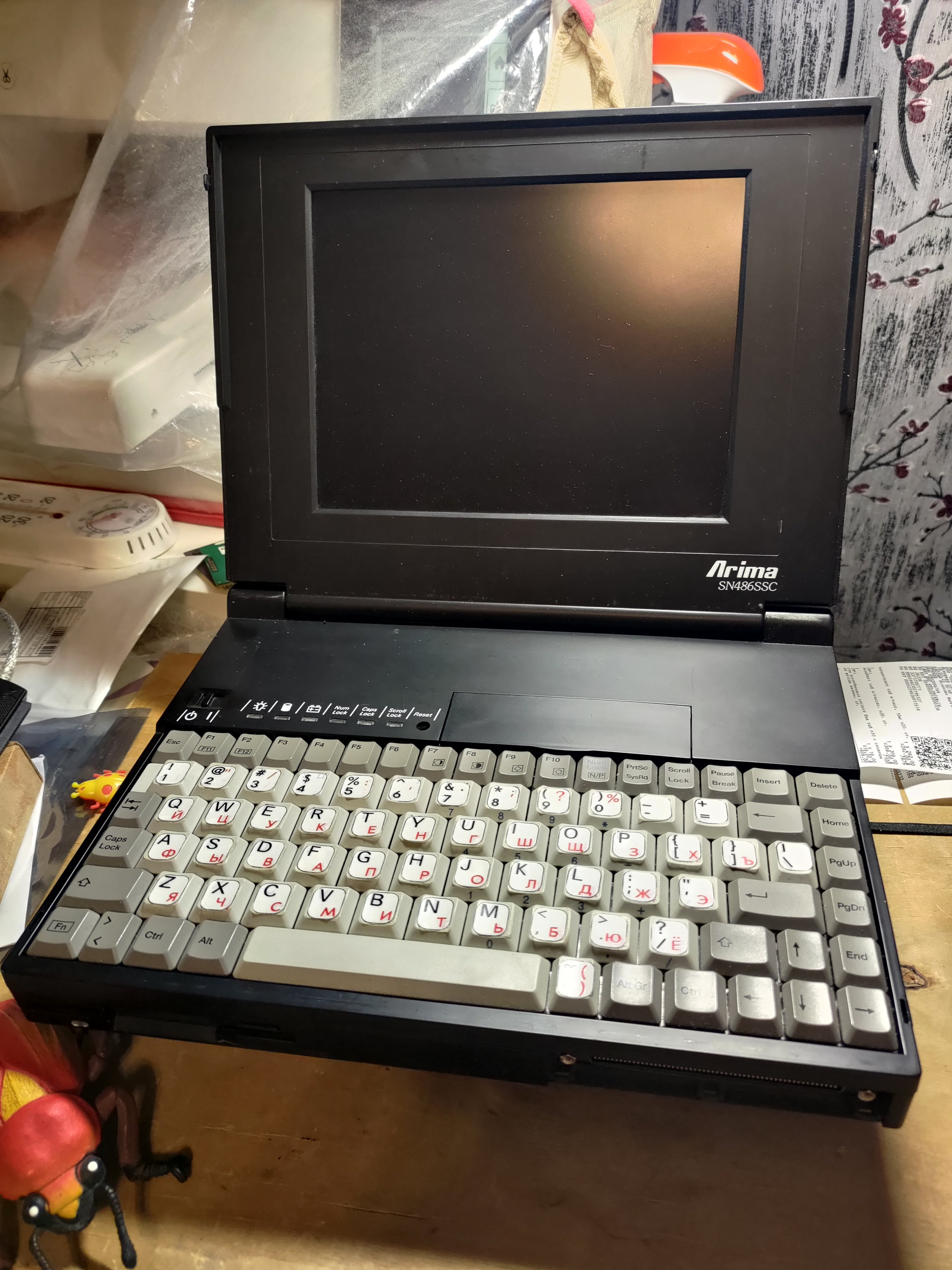

Пополнил коллекцию ретро-ноутбуков аппаратом под названием Arima SN486SSC. По крайней мере я думаю, что это его название.

Признаков жизни не подаёт, информации по нему в сети наскоком найти не удалось даже на сайте производителя в веб-архиве. Если кто знает хоть что-то по нему или сможет направить - буду признателен, очень хотелось бы вернуть его к жизни.



Это, конечно, тяжелейшая ситуация. Надеюсь хоть достался за бесценок. Я сломанные ноуты брал только когда знал, что там типовая проблема. Скажем на Тошибах начала 90х отлетали конденсаторы по питанию, я такой купил, поменял и вот он работает. А тут вообще непонятно.

Начать стоит с разбора, может там будет очевидная неисправность. Может потекшая CMOS батарейка всему виной. Если потекло то тогда будет унылое прощупывание дорожек на предмет обрыва.

За деньги всегда найдется кулибин:
Когда ДЕНЬГИ НЕ ГЛАВНОЕ. Ретро ремонт ноутбука из 90-х - YouTube



Так, одну из причин НЕ запуска ноутбука я нашёл просто его разобрав - а процессора-то на месте и нет!

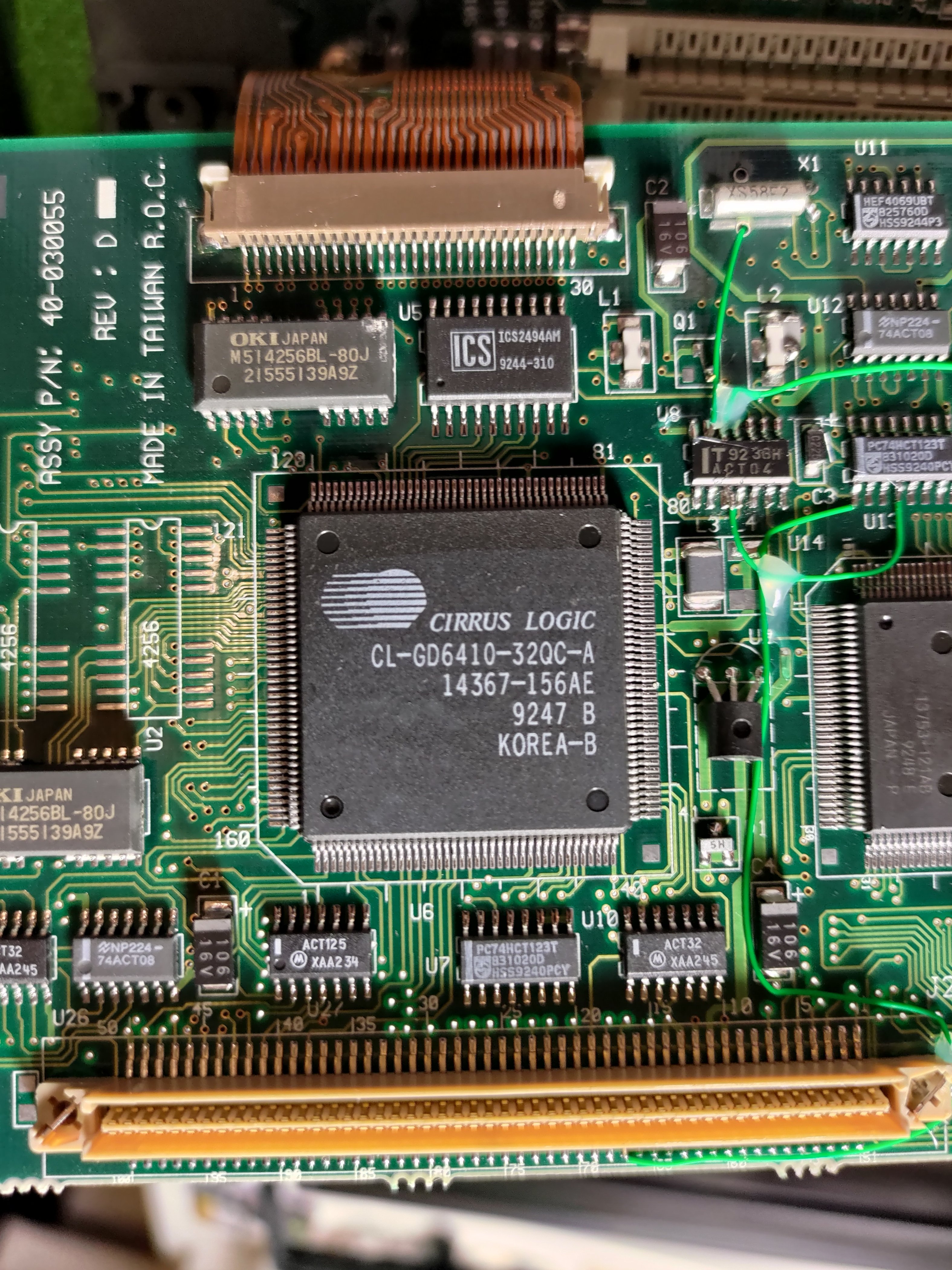

И немного прикольных ништяков внутри - VGA контроллер от Cirrus Logic, например, или чип от Acer, что хотя бы дает косвенную зацепку куда копать дальше...

Аккумулятор главное целёхонький!


И да, где бы раздобыть такой 486-й, чтобы подошел в этот сокет?



486-й в корпусе PLCC68? Ой, сомнительно... Оно вроде как после 80286 для процессоров не применялось.



Меня тоже это смутило, потому что название никак пока не вяжется с тем, что там действительно мог быть 286 процессор.



@LoneWolf_E, какие-то подробности.



Я тоже по FCC находил. Почтового домена tw.flextronics.com нет, да и сомнительно, что человек 30 лет работает с тем же почтовым адресов в одной конторе.



Если процессора нет, то вероятно ноутбук использовали как донор. Можно только гадать, но т.к. внешний вид в порядке, то причина по которой его сделали донором - не рабочая мать, или экран. Хочется надеятся на лучшее, но одним процессором тут не обойдется.



А не кровать ли это для со-процессора? Конечно, тогда возникает вопрос - где сам проц... В целом, номенклатура Arima за тот период вполне лаконична, так что есть основания подозревать, что это 486 на базе 486SLC.
Косвенно на это намекает вот этот тред: Cx486SLC-25MP (что за проц. и понимает тли оно сопроцессор) - Полигон призраков
Надо дальше разбирать.
И что во второй кровати, под наклейкой?



Ничто иное как чип биоса.



а на обратной стороне платы смотрели? ))



Хмм... 80387SX в исполнении PLCC68 очень даже есть. Хотя более традиционным для них является PGA68.

З.Ы. Нужны фотографии обеих плат с обеих сторон с больши́м разрешением, да... Вдруг внезапно процессор найдём.

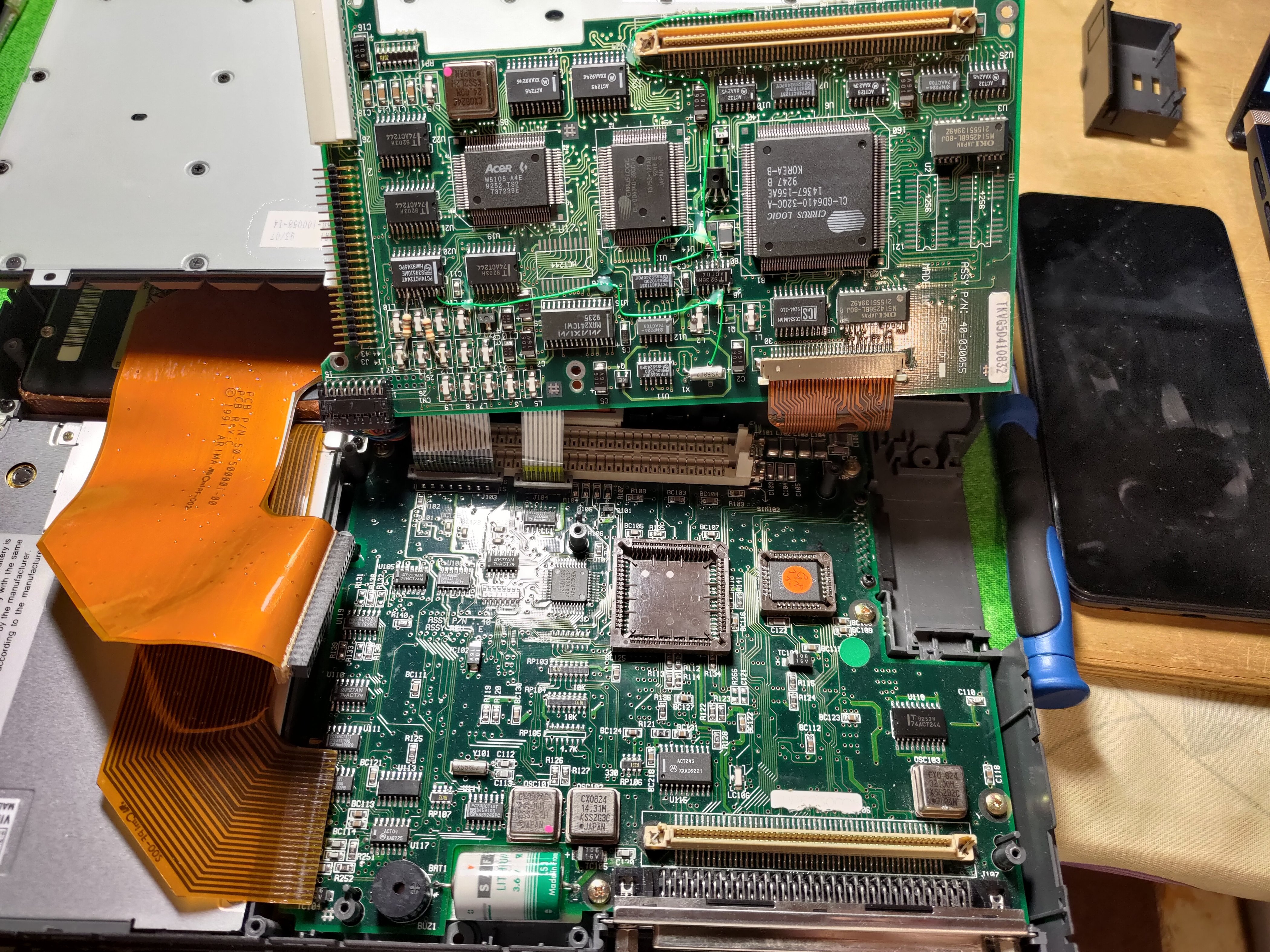

Что ж, коллеги, закончил я разбор этого замечательного во всех отношениях ноутбука и всё стало на свои места.
Однако же всё по прядку.

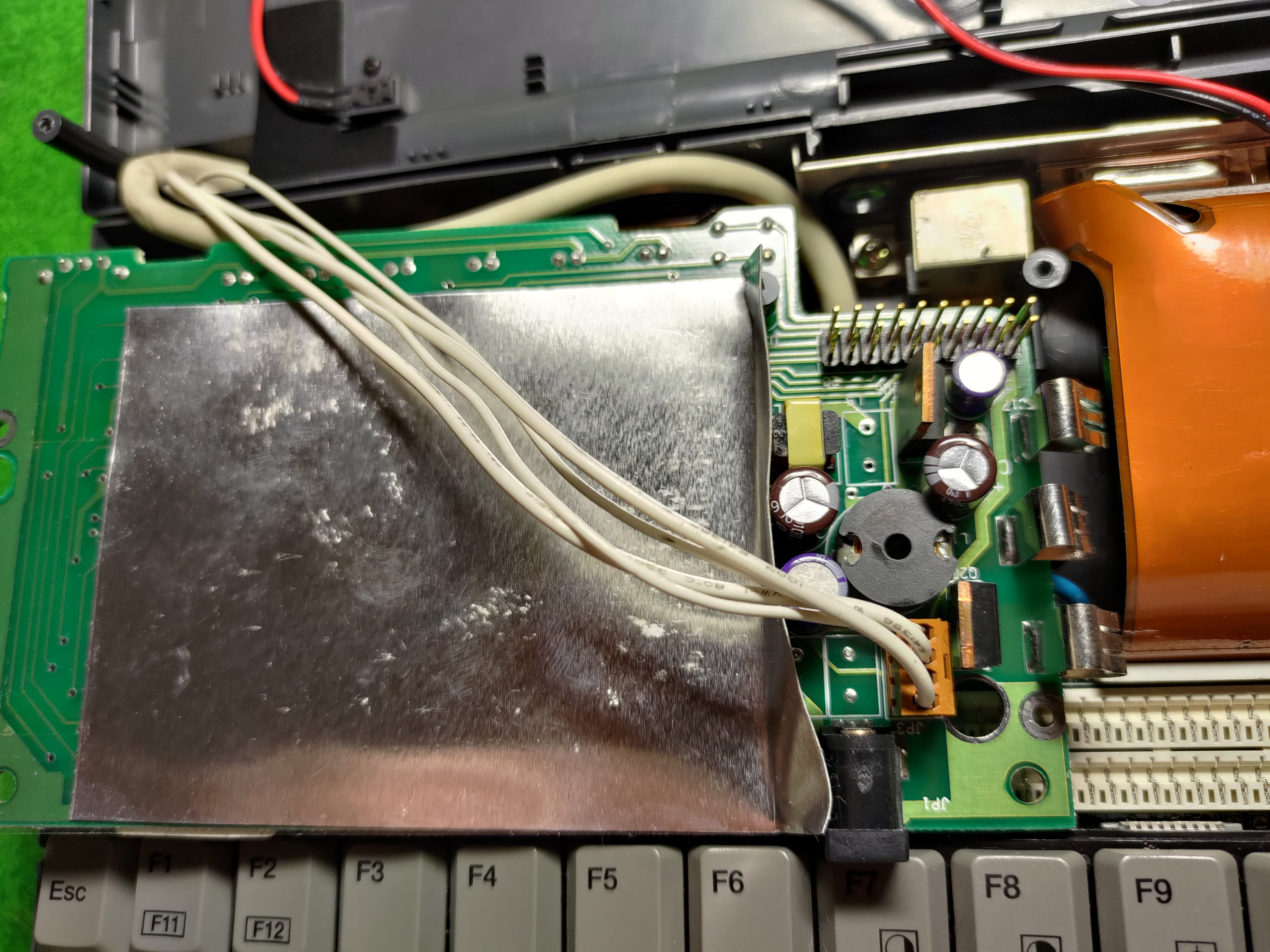

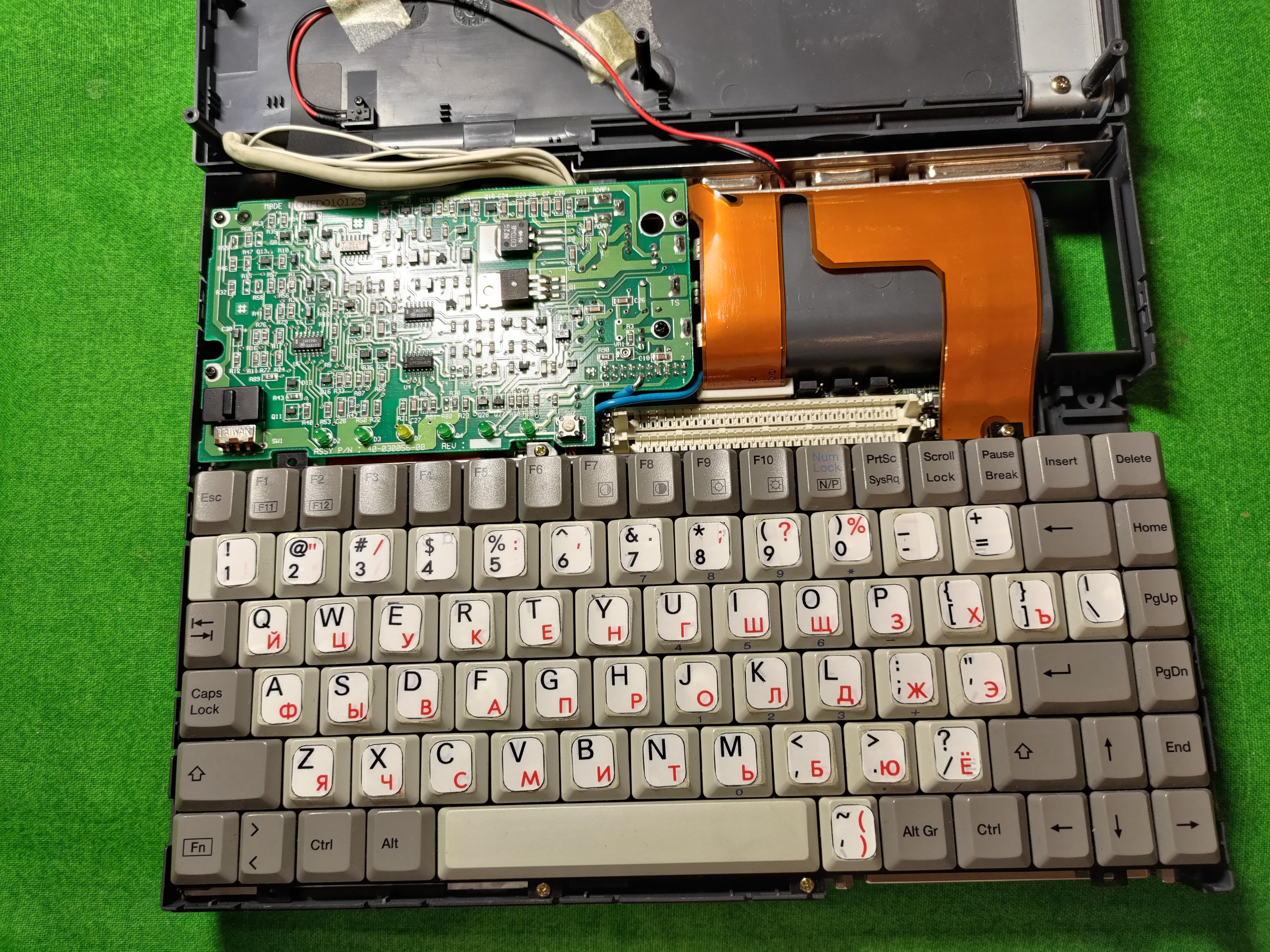

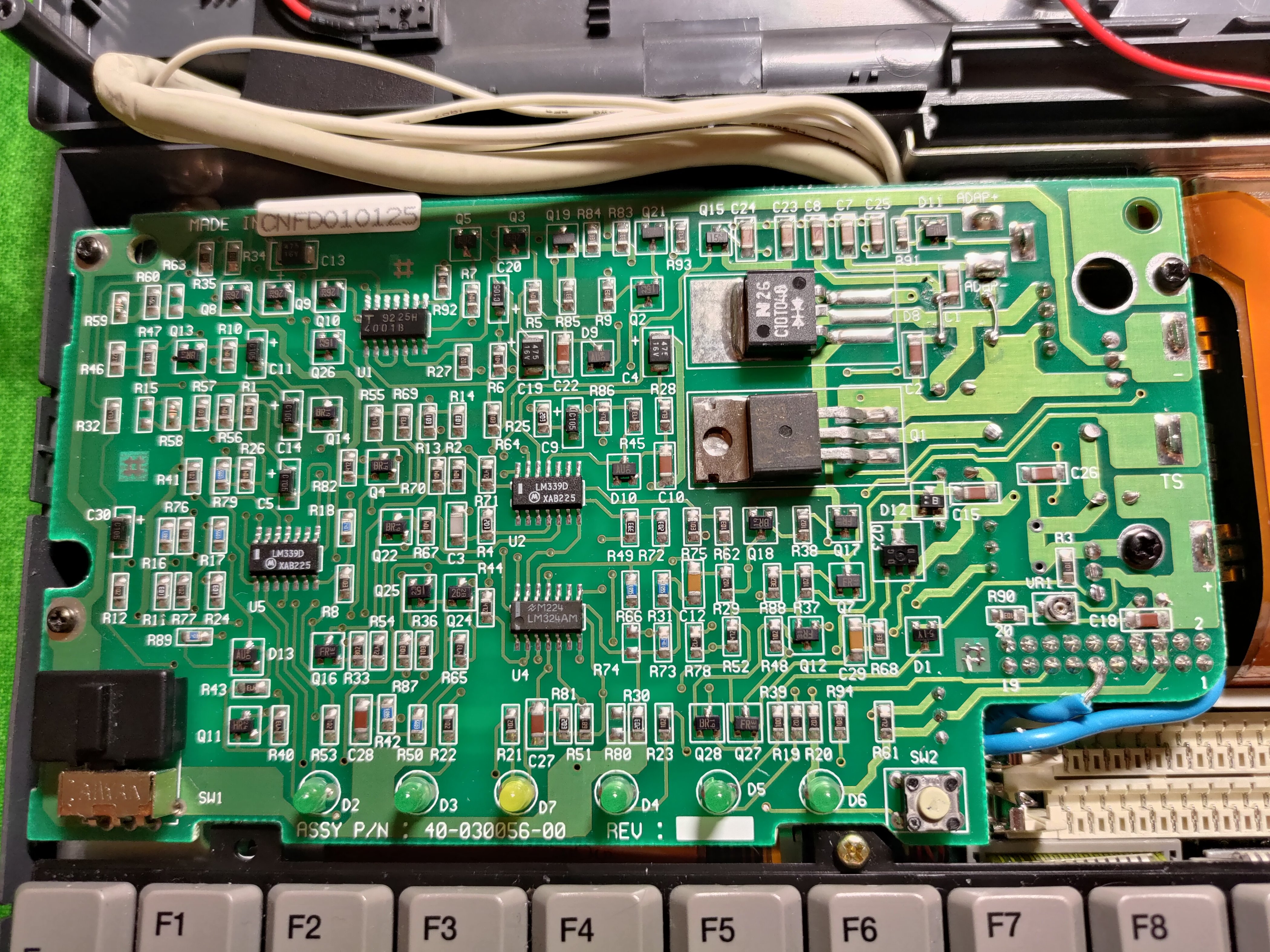

1. Общий вид под топкейсом и плата питания

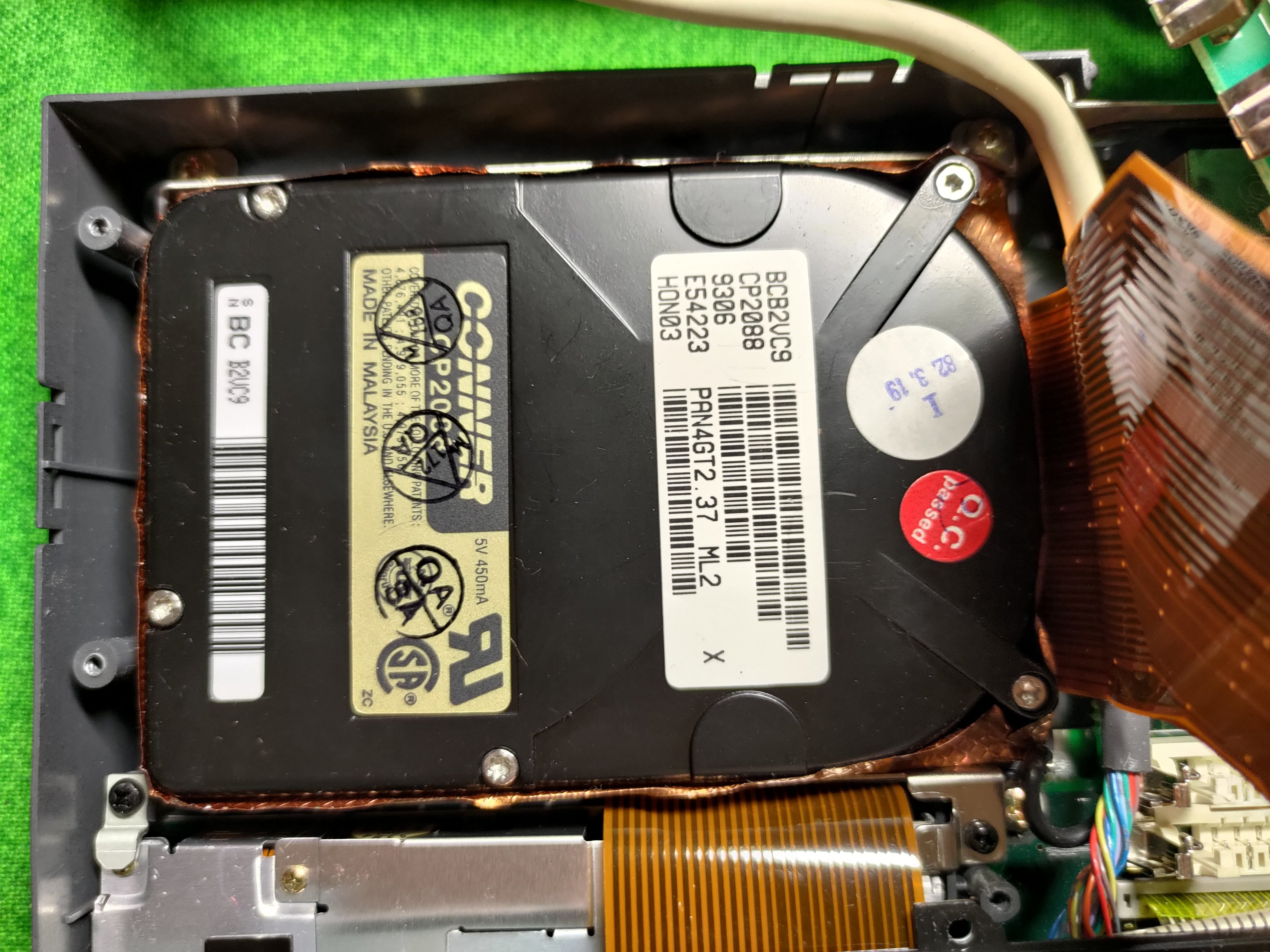

2. Под платой питания прячется жёсткий диск

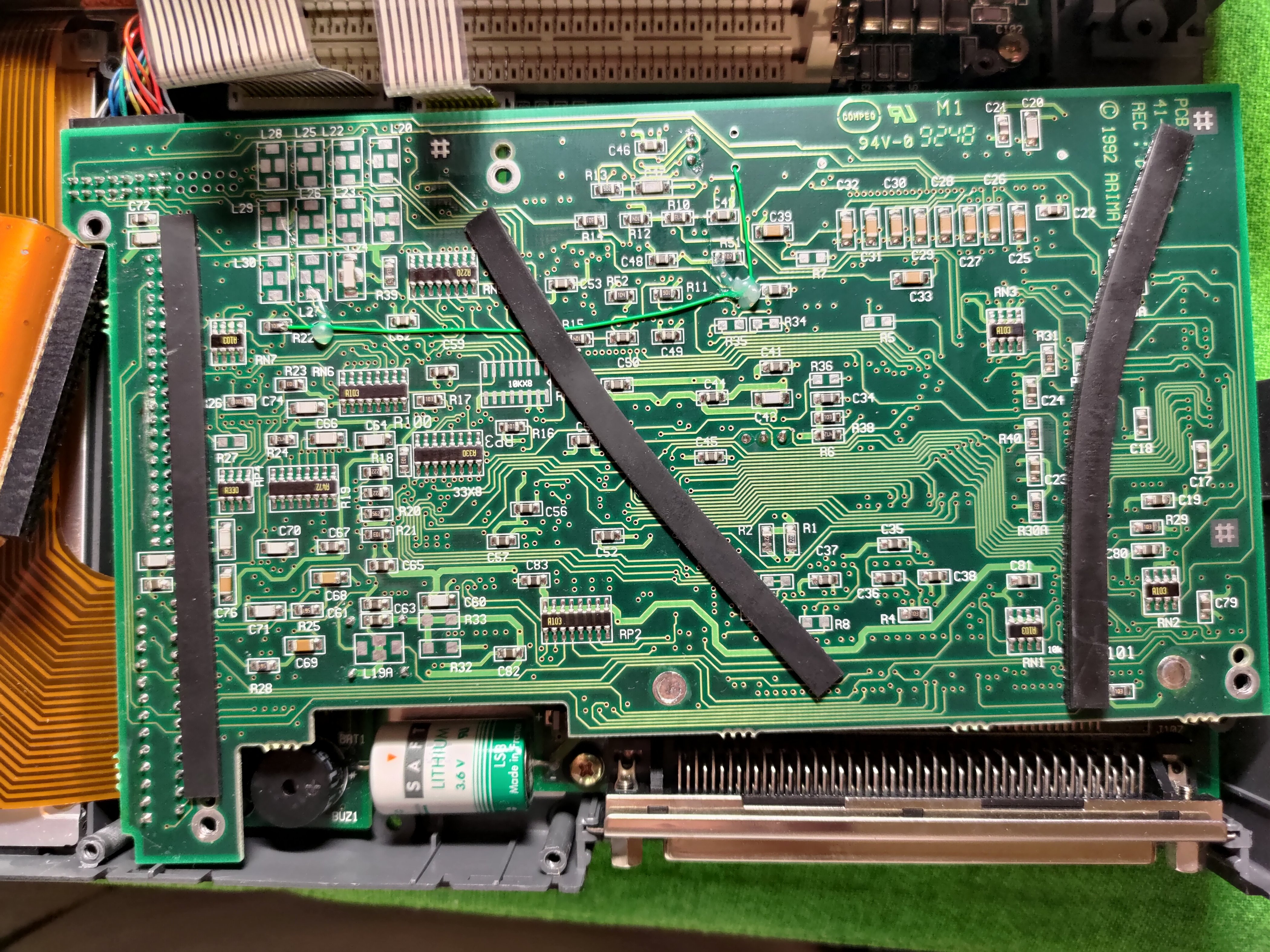

3. Под клавиатурой собственно материнка из двух частей.

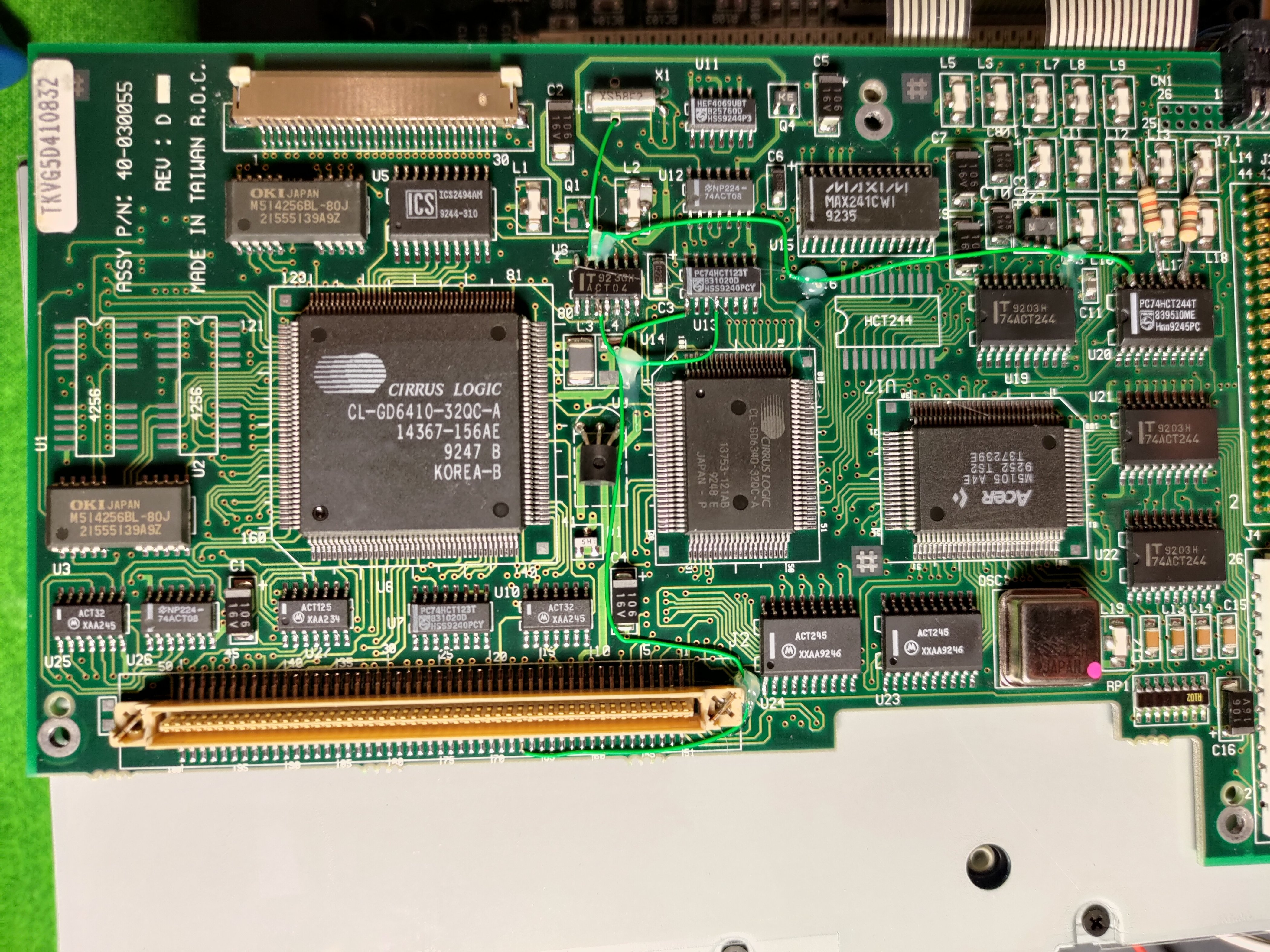

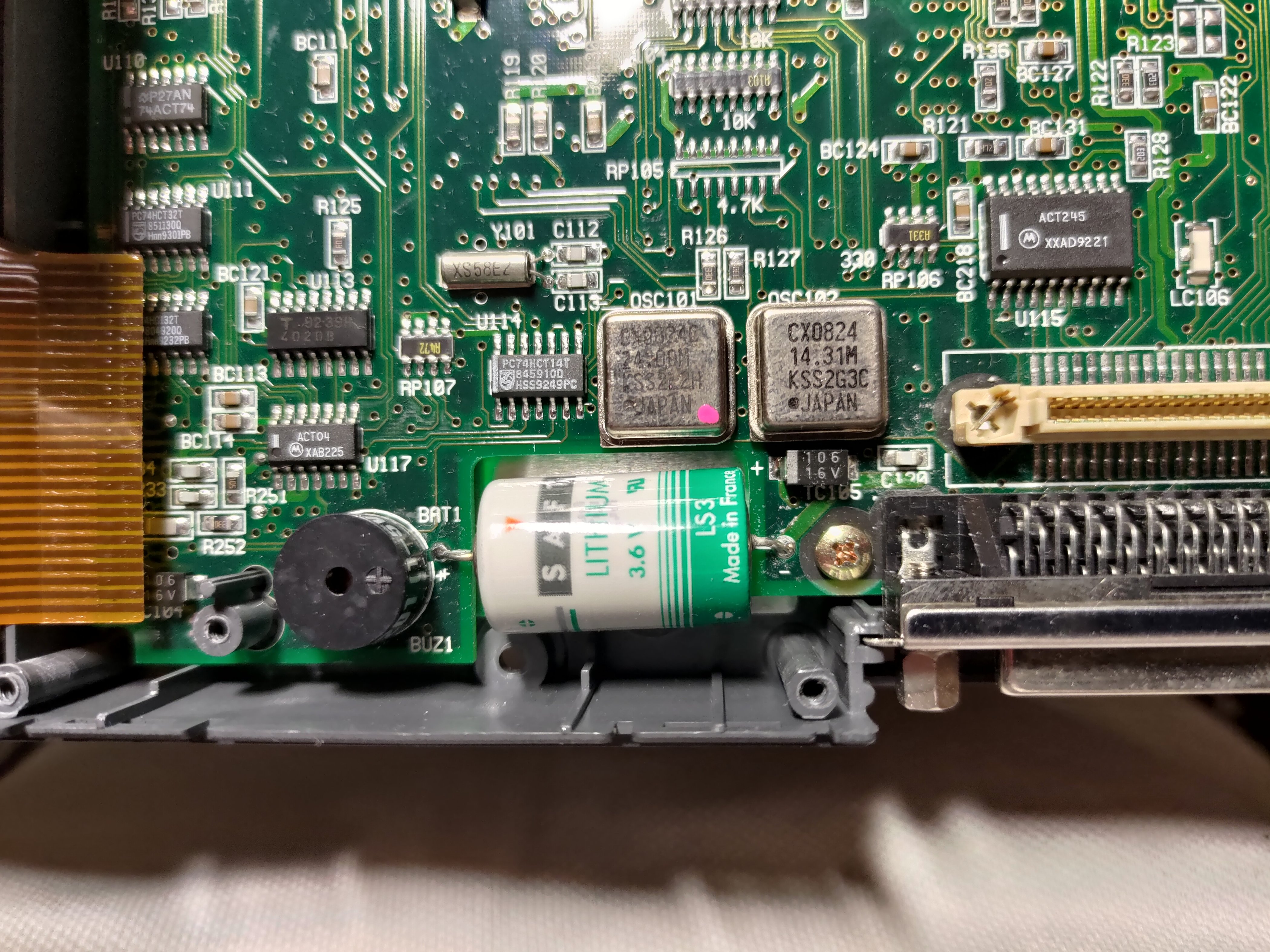

Часть 1.

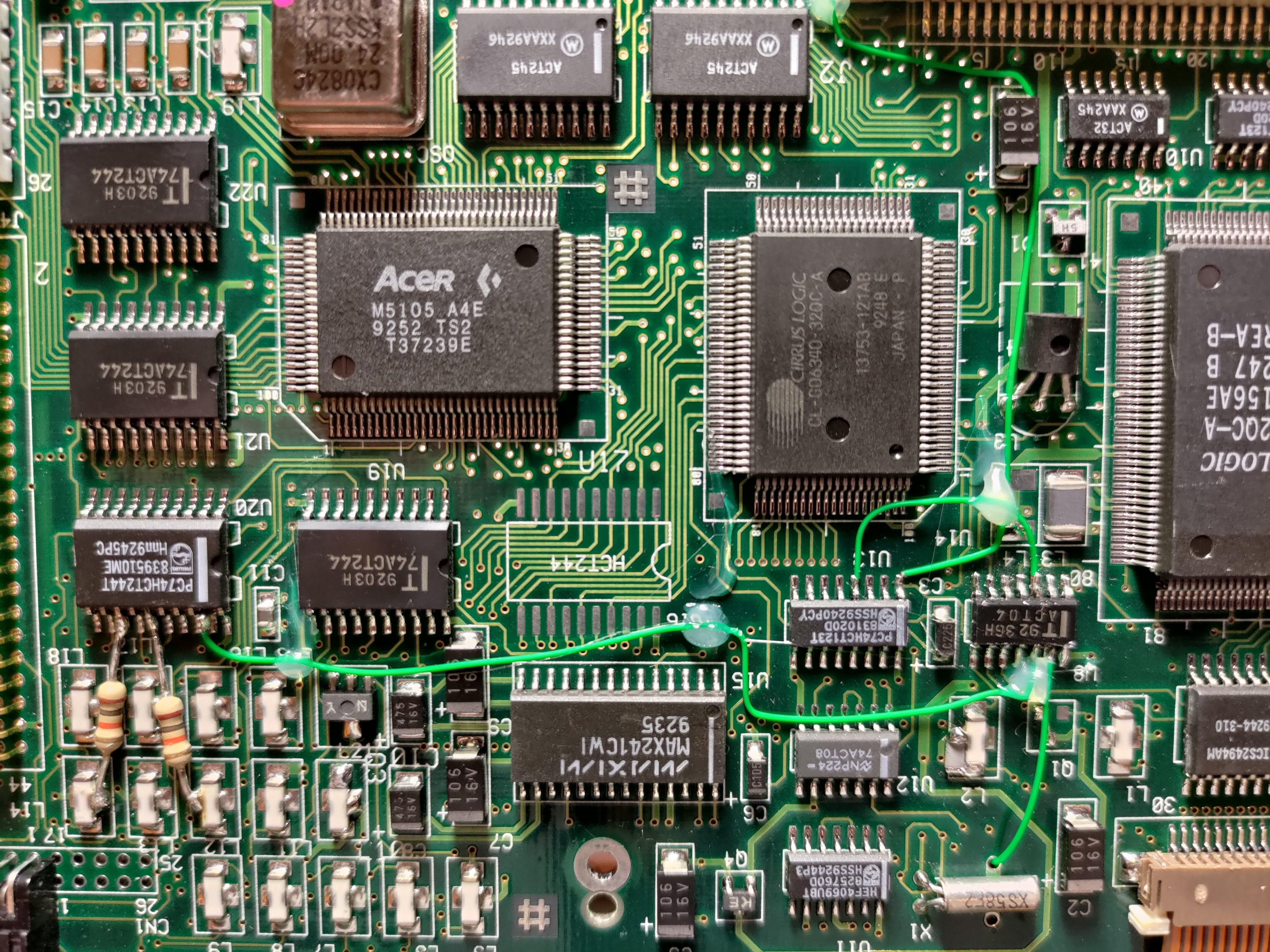

С видеоконтроллером и распаянной рядом с ним видеопамятью. Если я правильно читаю маркировку M514256BL-80J - каждый модуль на 256 Кб, поправьте пожалуйста, если я ошибаюсь.

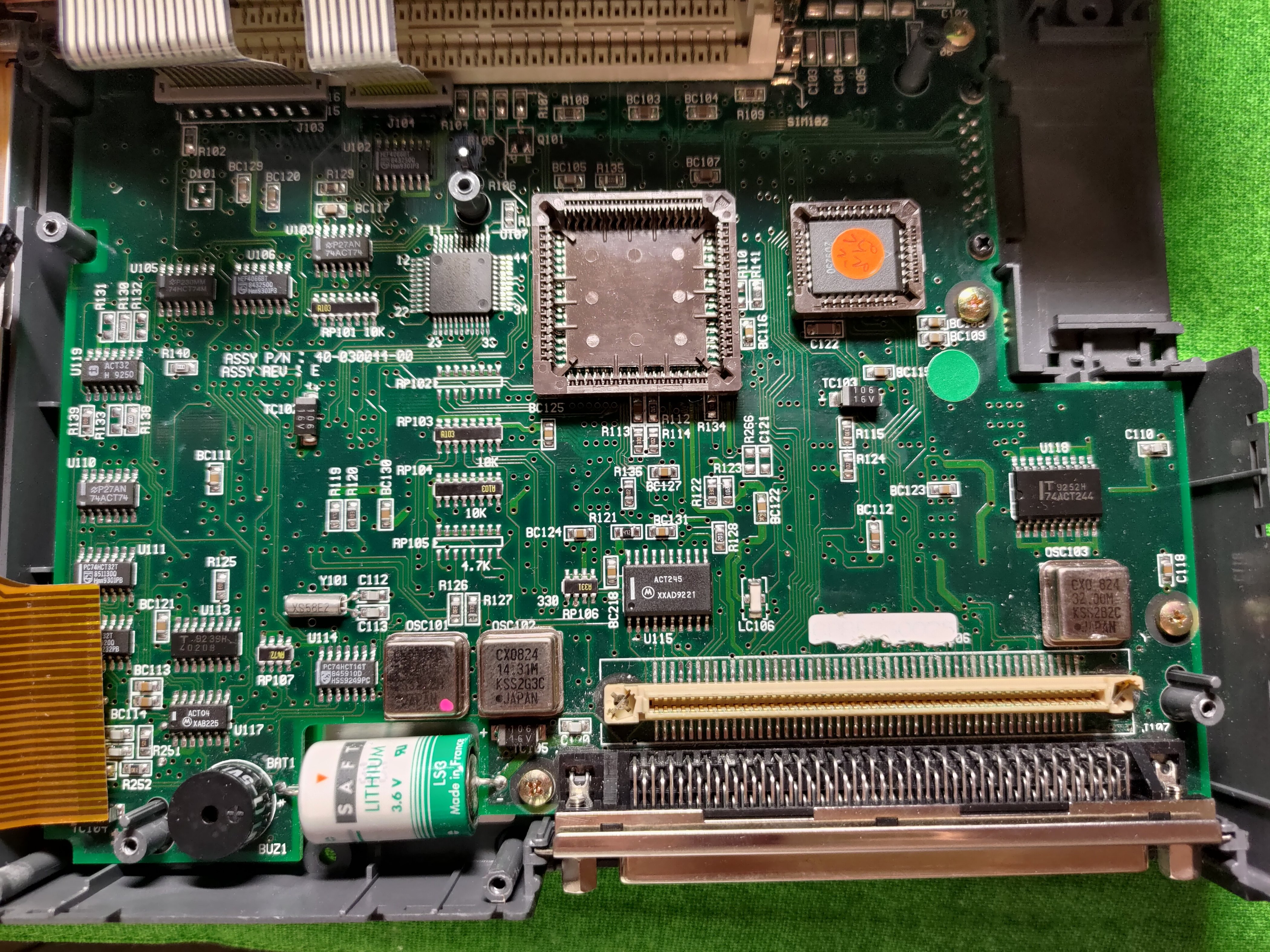

Часть 2.
Со слотами оперативной памяти, пустой кроваткой

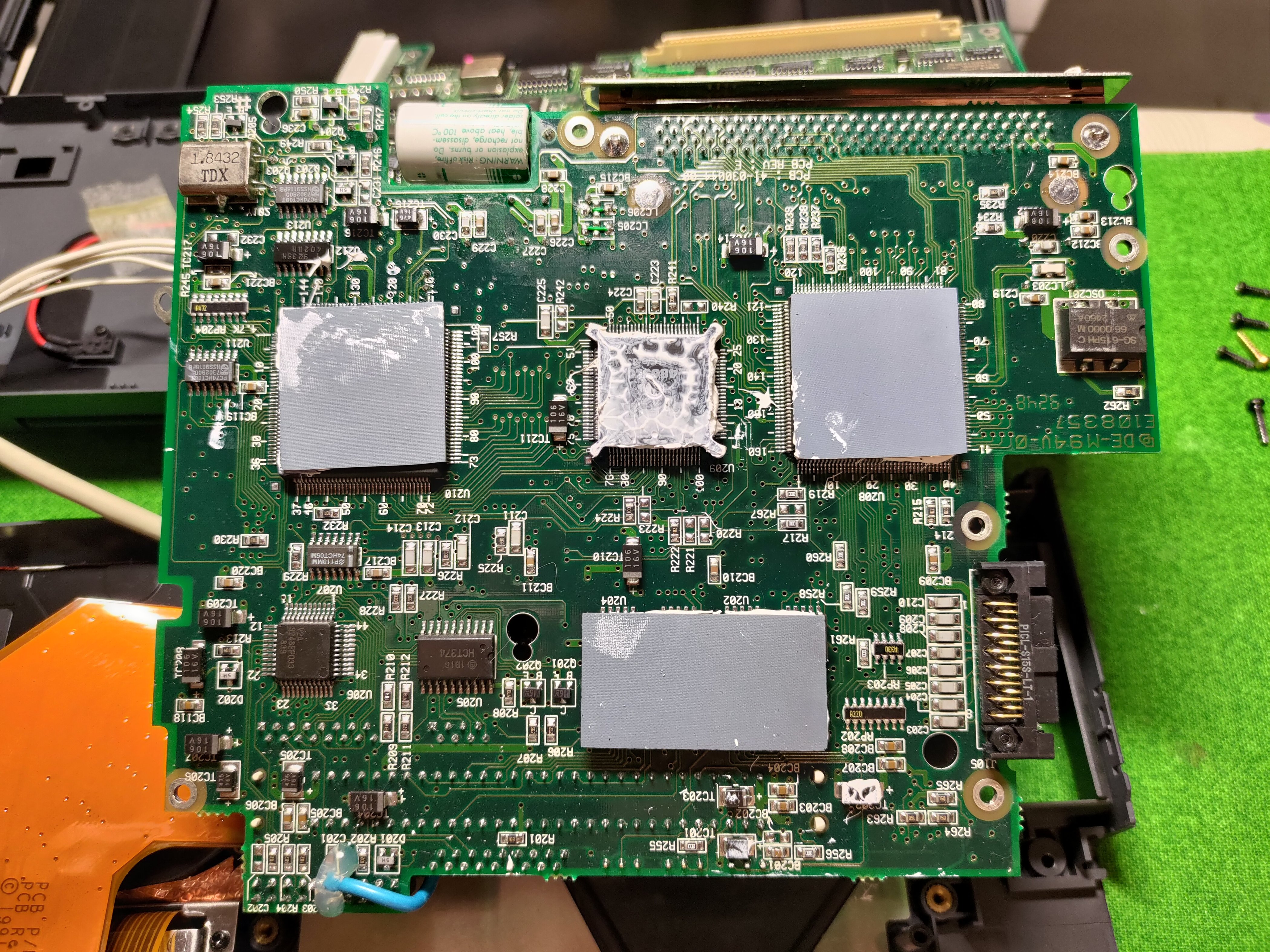

и... процессором, а также памятью и двумя контроллерами, густо покрытыми термопастой и закрытыми термопрокладками.

Или прежний владелец о нем очень заботился, или оно так по заводу, что вызывает уважение.

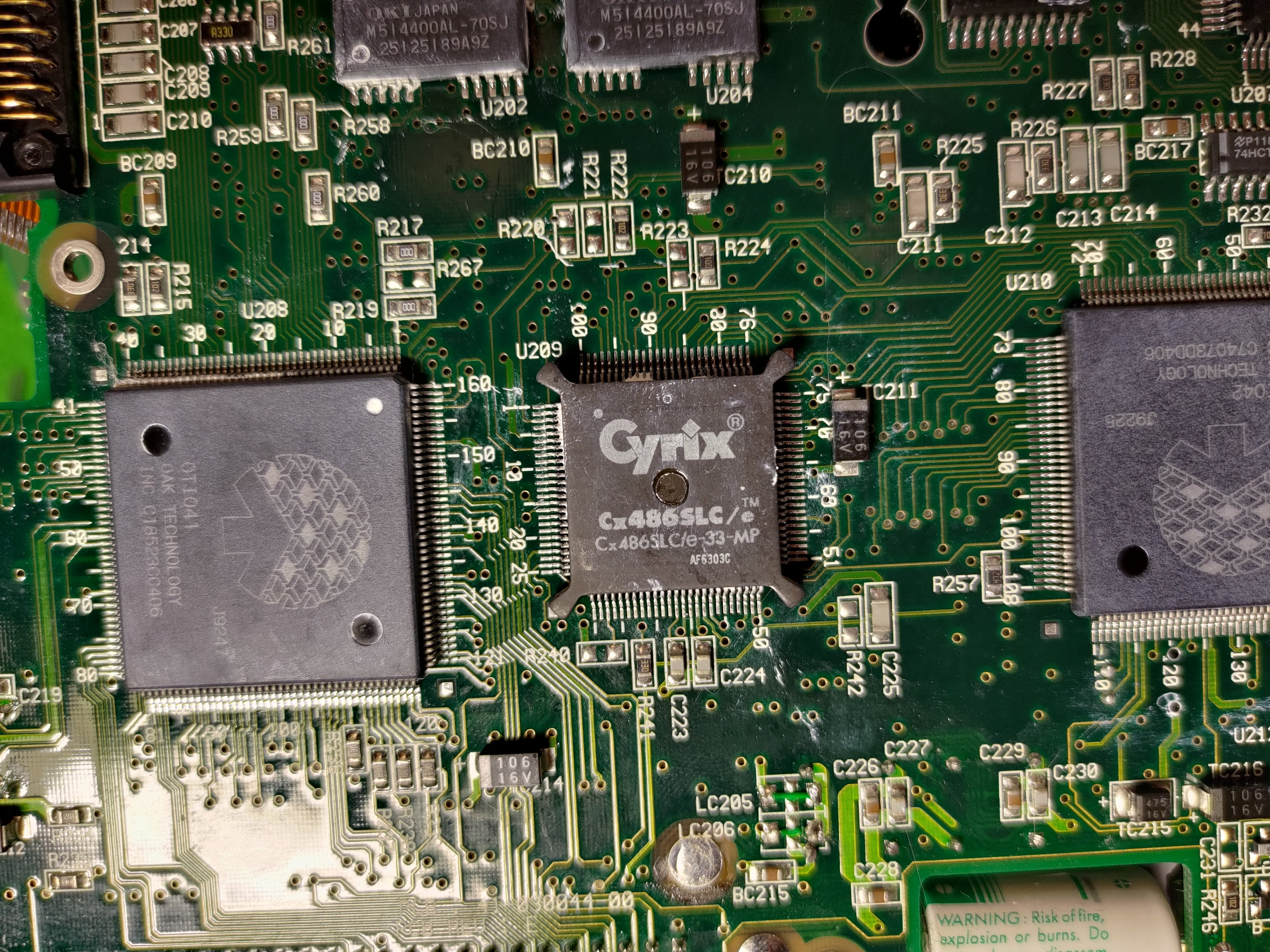

Процессор Cyrix Cx486SLC

Контроллеры оба Oak Technology OTI042 и OTI041
Опять же, если я правильно понимаю, OTI042 отвечает за внешние устройства, а OTI041 - системный

Платы все - как новенькие, никаких следов вмешательства в виде пайки, например, я не увидел. Осталось понять чего ж он не запускается и при подаче питания ни одна лампочка не моргнёт. Плата питания целая, все конденсаторы на ней тоже.

В каком направлении посоветуете копать?



С втыкания памяти и проверке, что БП вообще что-то выдаёт, похоже на то что нужно, а так же что это хоть куда то попадает.



Померить, что приходит на плату питания с БП и что с нее уходит на основную плату.



Пока удалось добиться следующих результатов:
Подача на вход 6В, 3А - напряжение приходит на плату питания, при попытке старта вспыхивают и гаснут диоды 1 и 3 - стало быть питание и батарея.
Подача на вход 9В, 2А - напряжение приходит на плату питания, горят все диоды. Диод 3 (батарея) примерно раз в секунду вспыхивает оранжевым и в такт с ним вспыхивает и гаснет подсветка экрана.
Подача на вход 12В, 1.5А - реакция как от 6В, но вообще это напряжение не рассматриваю, так как написано, что не больше 11В на вход, но источника на 11В пока не нашёл.



А, так даже не известно, на сколько там БП был?

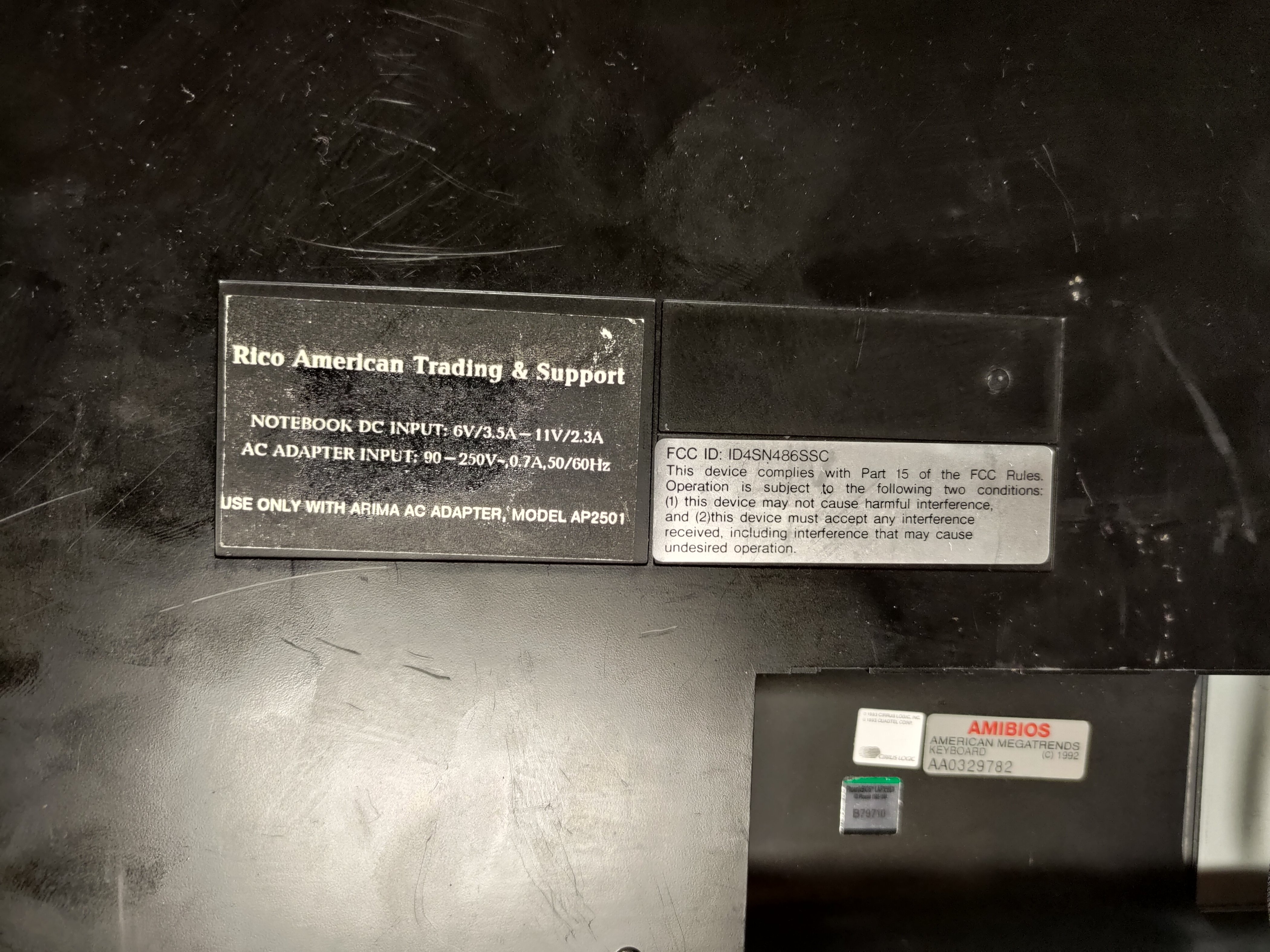

Есть только информация с нижней крышки, где написано DC Input 6V/3.5A - 11V/2.3A
И модель родного адаптера AP2501



Я вообще никогда не встречал таких БП. Десятивольтовые были, от нетбуков асусовских.



Погуглил, вот этот адаптер:

Alimentator / incarcator ESCOM AP2501 6v /11v(1171)

Но его же можно встретить под другими именами:

IPC Common Item (IPC) AC Adapter- Laptop PSR3ACDC
