Нужен биос на AZZA PT-5VP SMC 669

Всем привет , может есть у кого прошивка для этой платы, досталась без микросхемы биоса, хочу попытаться восстановить, сидел гуглил , нашел только это Model Name I/O Chip скачать файл нигде не предлагается.
полное название биоса по этой таблице:
PT-5VP SMC 669 5VPS.BIN 1997/11/07

Еще на плате вырваны 2 дросселя, если их перемкнуть временно, (пока ищу кольца) будет ли работать без них?



Вообще-то на том же сайте и лежит, нужно было сайт посмотреть и по папкам походить )
The KURIAKI Archives - страница по плате с биосом, страница с мануалом пустая

The KURIAKI Archives - сам основной архив, по платам с неполной информацией и биосами, на него выход с основных страниц сайта тоже есть где-то.

За дроссели - пытай старших ))



Спасибо, я что-то сразу не сообразил, теперь нужно подобрать микросхему, мануал как раз я нашел к ней



Не советовал бы.



Почему, Ведь не некоторых сокет 7 платах вообще их нет, не сгорит же проц



@Alex1100, на тех некоторых платах стоят линейные стабилизаторы питания на огромных радиаторах. А так дроссели являются неотъемлемой частью более современных импульсных преобразователей напряжения. Без них просто ничего работать не будет - проц должен холодный оставаться после включения.



Подскажите сколько витков там обычно и какие размеры у колец?



@Alex1100, тут возможны варианты. Надо искать фотки в хорошем качестве вашей модели. У меня на ASUS TXP4 разные кольца: внешний диаметр одинаковый - 14 мм, а толщина на миллиметр отличается. Витков на более толстом 14, а на более худом - 24. Провод диаметром 1,2 мм (не путать с сечением), приблизительно.



Да, фотки даже в плохом качестве не попадались пока
Я так понимаю с размером колец и количеством витков нельзя ошибатья?



Зашел в мастерскую пк, чел сам на себя работает, говорю есть кольца вот сюда надо, говорит нет давно все выкинул старье, хотя вижу у него кучу старых мамок, ну да ладно; чем можно заменить спрашиваю, поставь говорит вот такие черные квадратные как на современных платах (показывает плату) умотанную, у меня таких естественно нет, говорю продай , не продам , блин ну нет так нет.
У меня теперь конечно-же возник вопрос к гуру, можно ли черные современные дроссели вот так на обум туда впаять?



Впаять можно, наобум - ХЗ.
Нужно знать индуктивность используемых, там конечно очень большой допустимый диапазон (особенно с учётом того, что материал кольца со временем очень заметно садится), но в него всё же надо попасть.

--- добавлено 13 июн 2020, предыдущее сообщение размещено: 13 июн 2020 ---

А те же LCR метры обычно эти дросселя не воспринимают, показывают КЗ и всё, гадай, сколько там.



@Alex1100, сделайте крупным планом фото области вокруг регулятора напряжения (собственно, правый нижний угол платы), чтобы маркировка микросхемы под сокетом хорошо читалась.

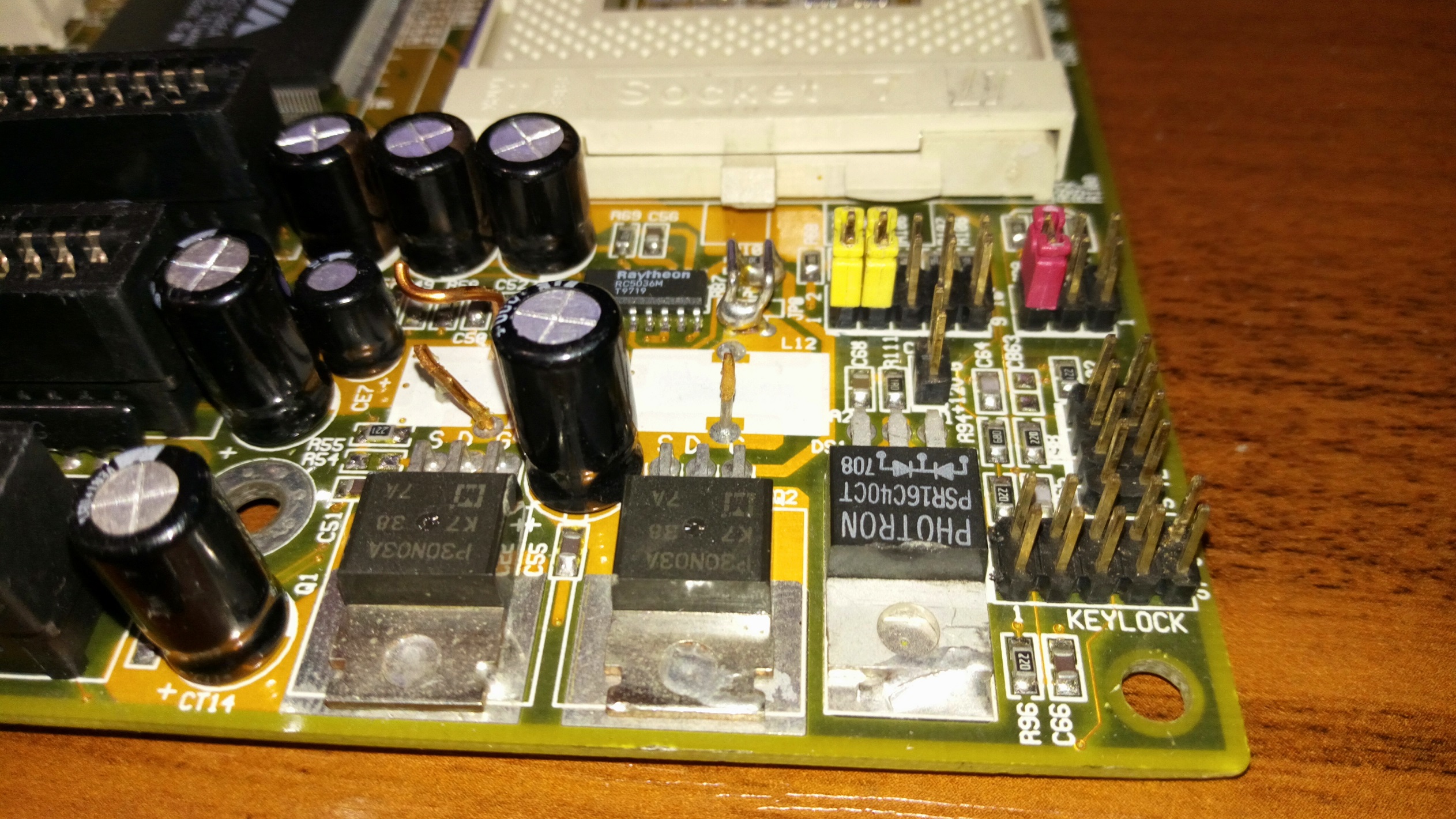

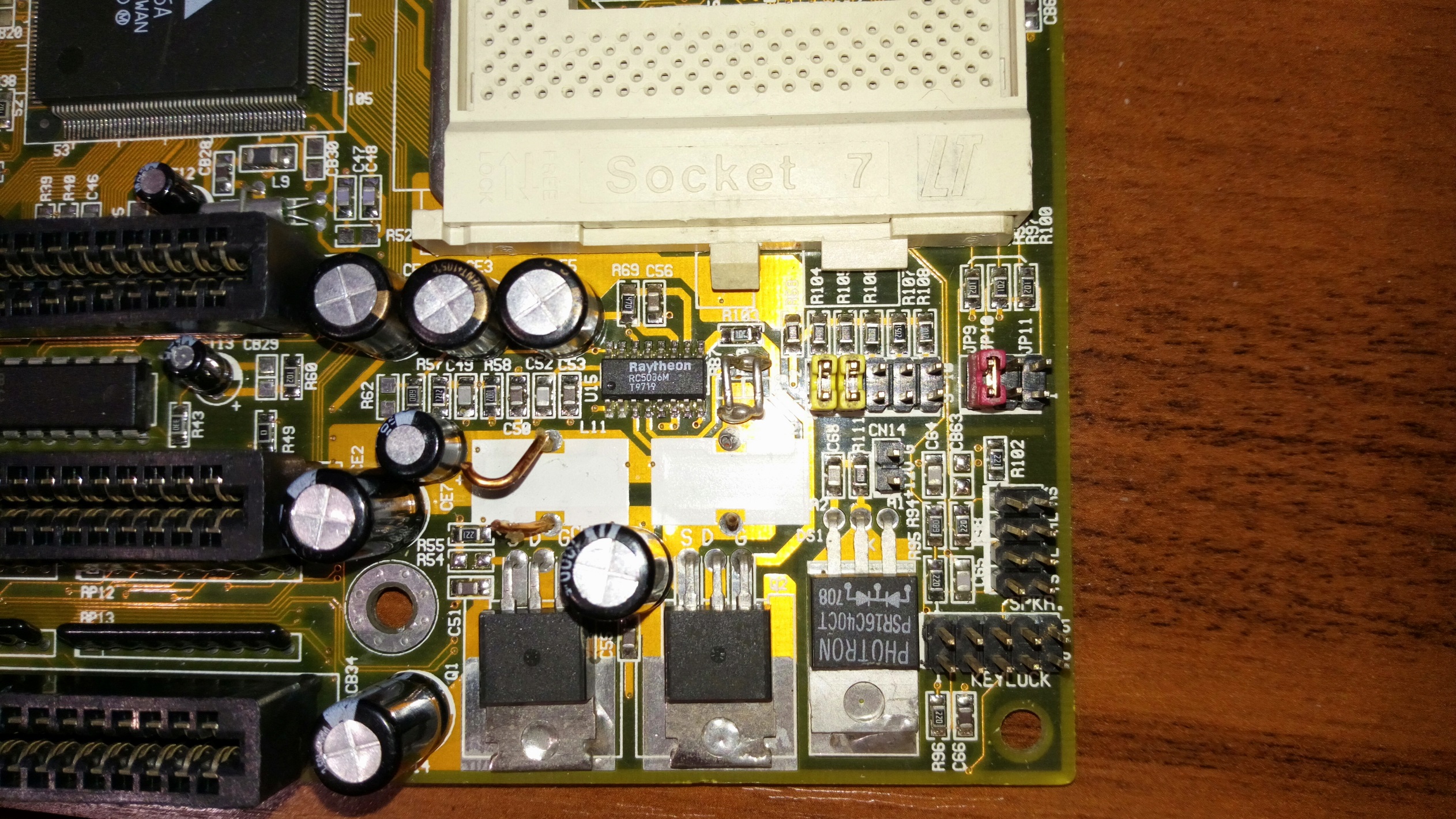

Вот как получилось:



Похоже, что силовой дроссель правый и по даташиту регулятора он должен быть с индуктивностью 4.7 мкГн на ток 15 А. Левый дроссель фильтрует помехи на линии 5 В и должен быть 2.5 мкГн (тоже 15 А).



Хорошо, допустим у меня есть кольцо 16х5х5 прониц 2000 , провод 0,6мм, онлайн калькулятор при 4,7mH выдает 1,4витка, что- то маловато будет



@Alex1100, считайте это как минимально допустимое значение. Проницаемость большая у вашей катушки, к тому же. Намотайте 10 витков - должно работать, если остальные детали в порядке. Но провод я бы искал потолще: 1 мм хотя бы.

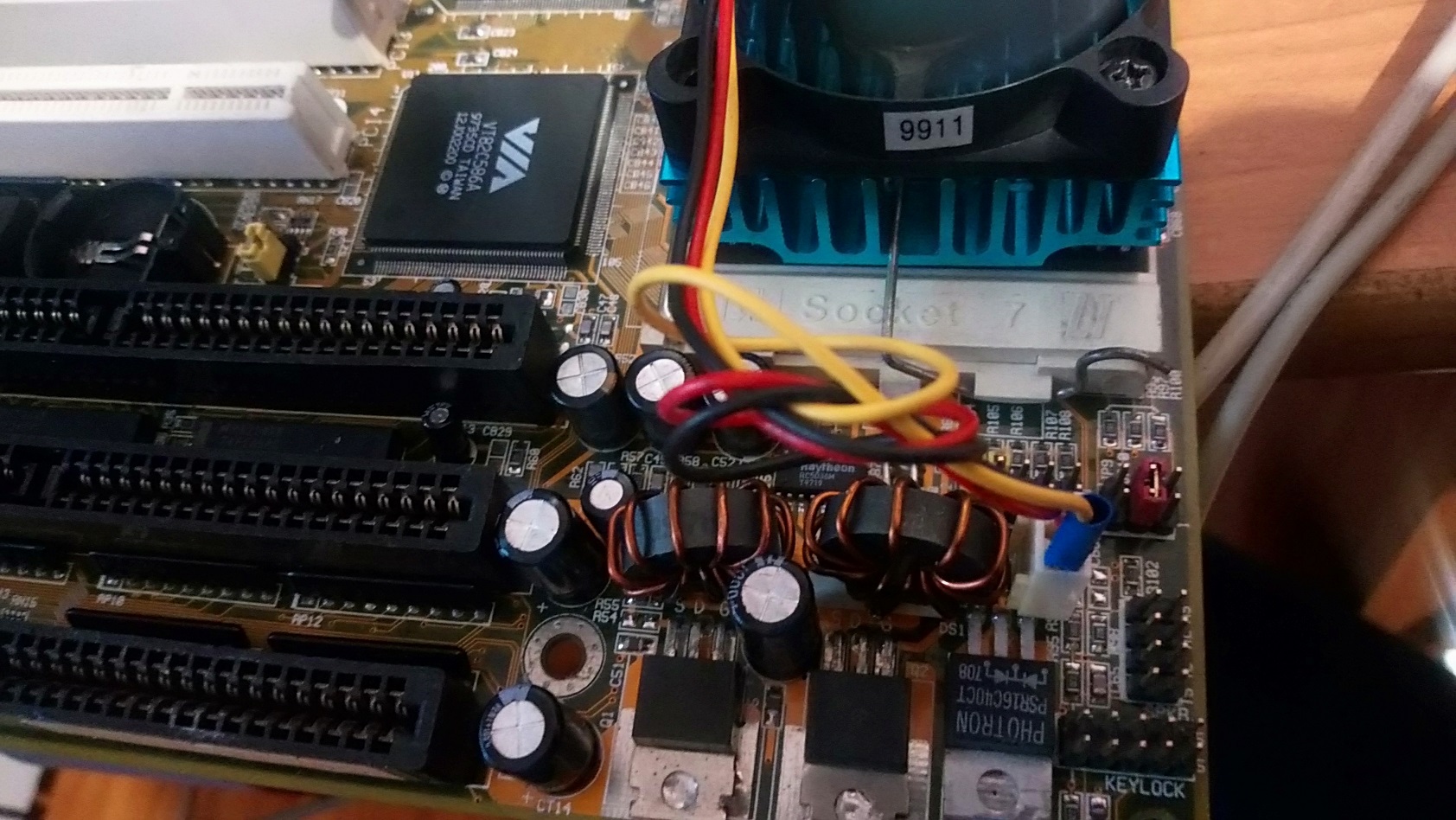

Вроде все стартанул, пока дым нигде не валит и ничего не греется
Биос залетел на не родную флешку 98года без проблем, всем спасибо за подсказки!



Она будет со временем падать.



@Колючий, почему? Это не магнит, чтобы его размагнитить или перемагнитить.



Ферриты подвержены термическому старению. Падает магнитная проницаемость с годами. Не смог сейчас найти статью-обзор, где проверяли параметры поработавших дросселей.
