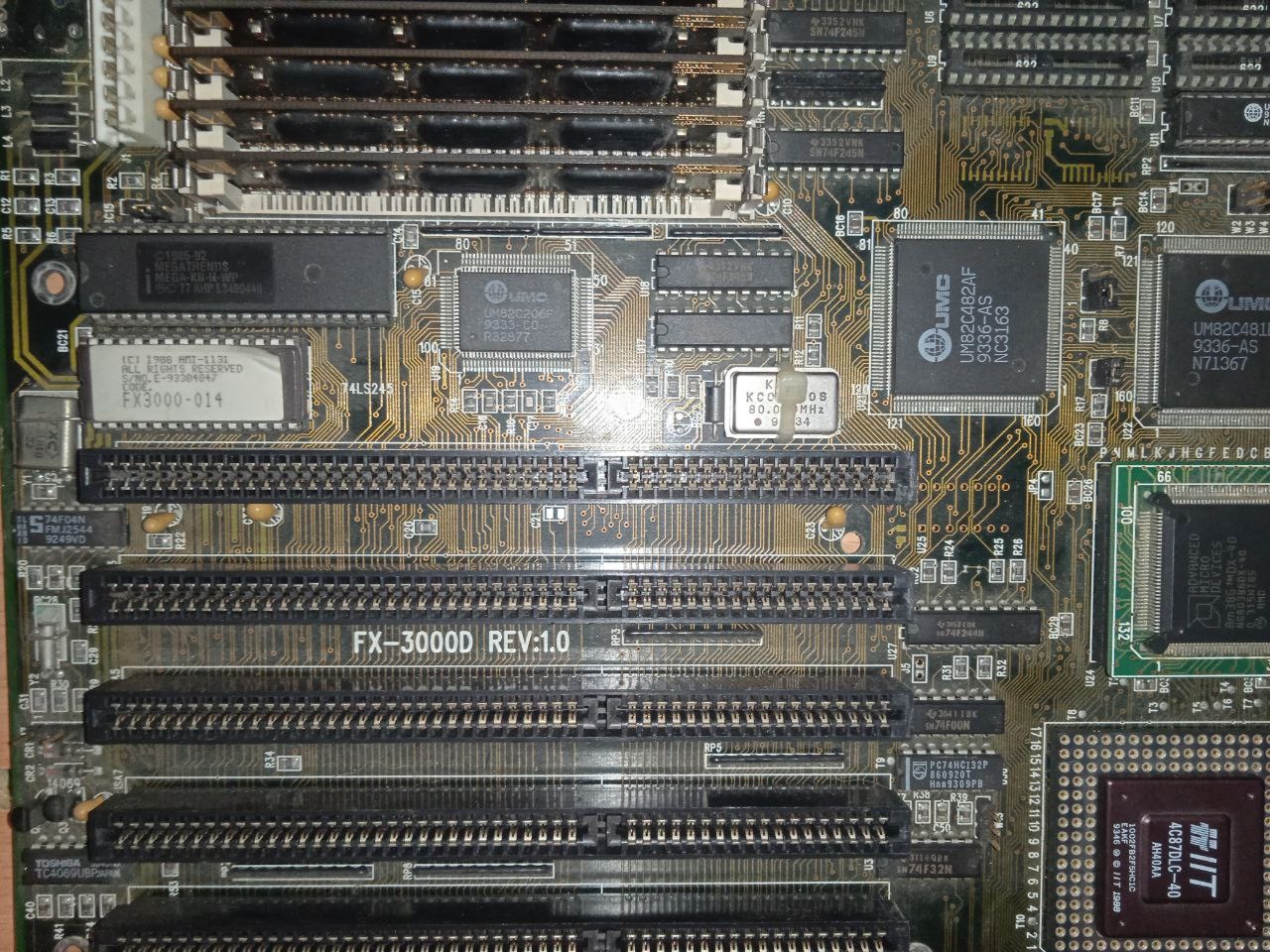

Hard Нужна помощь по распайке DIN5. Плата FX-3000D REV 1.0

Ребята, Приветствую. Нужна помощь по распайке клавиатурного DIN5.

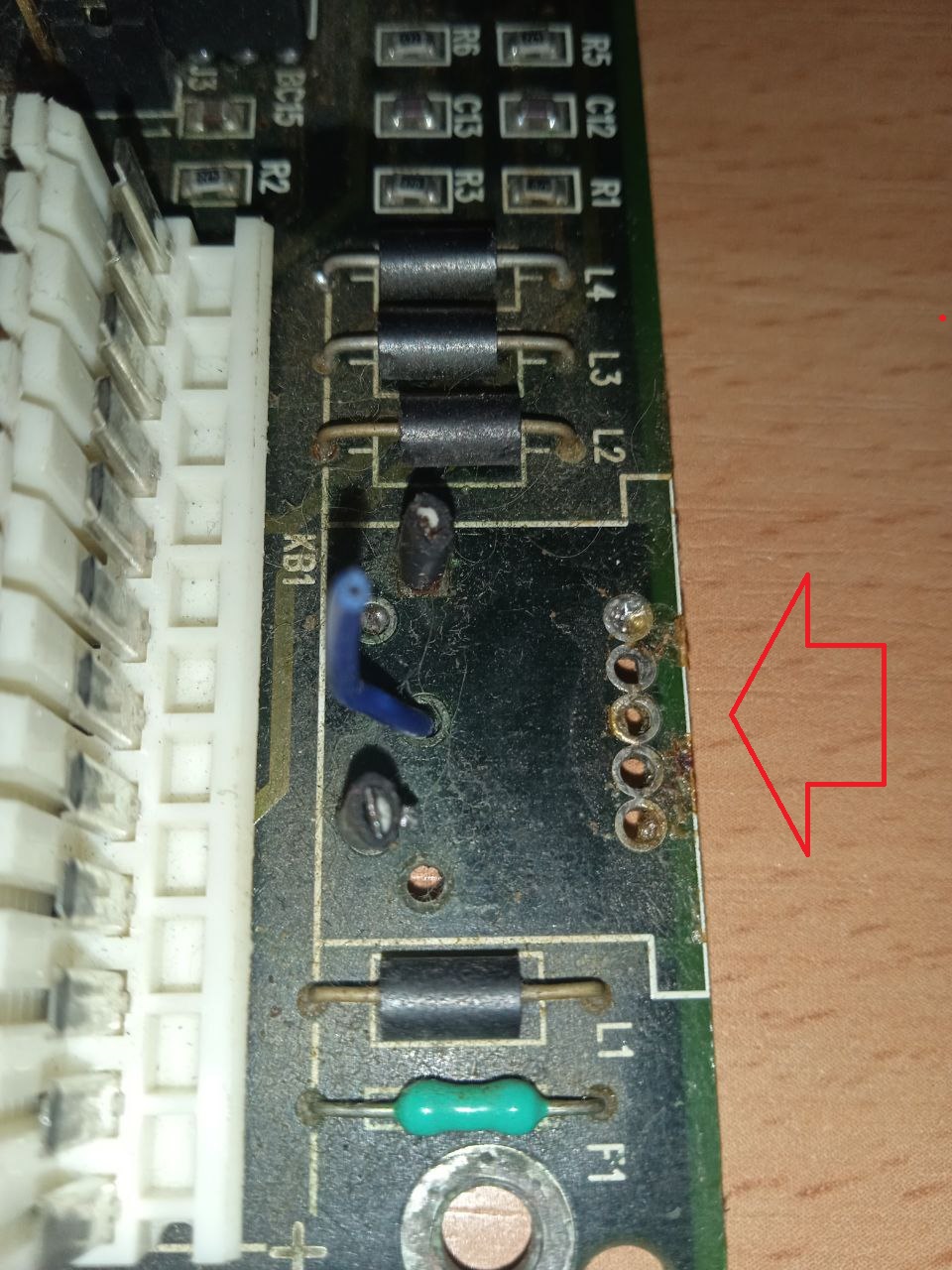

Есть плата FX-3000D REV 1.0. С ней все в порядке, кроме одного: Несколько лет назад отвалился DIN 5 Штекер для клавиатуры. Я разобрал, пытался там что то напаять, но по дорожкам, явно, не смог прозвонить. Вопрос: Может кто то подскажет что куда припаять. Я хотел припаять напрямую к дорожкам, но куда не понятно, либо у кого то есть фото с обратной стороны.



https://5kw.dk/Hobby/electronics/connectors/at_keyboard_connector.htm
Прозвонить можно только +5В и землю, остальные 2 сигнала проверить получится либо клавиатурой, либо осциллографом.



LДа веди остальные дорожки куда то должны идти. Если бы знал куда, то припаял напрямую на дорожки проводами.



А они точно оборваны? Может, сигнал на них есть?
Надо не дороги на матплате искать, а контроллер клавиатуры 8742 и от его ног прозванивать до контактов DIN5

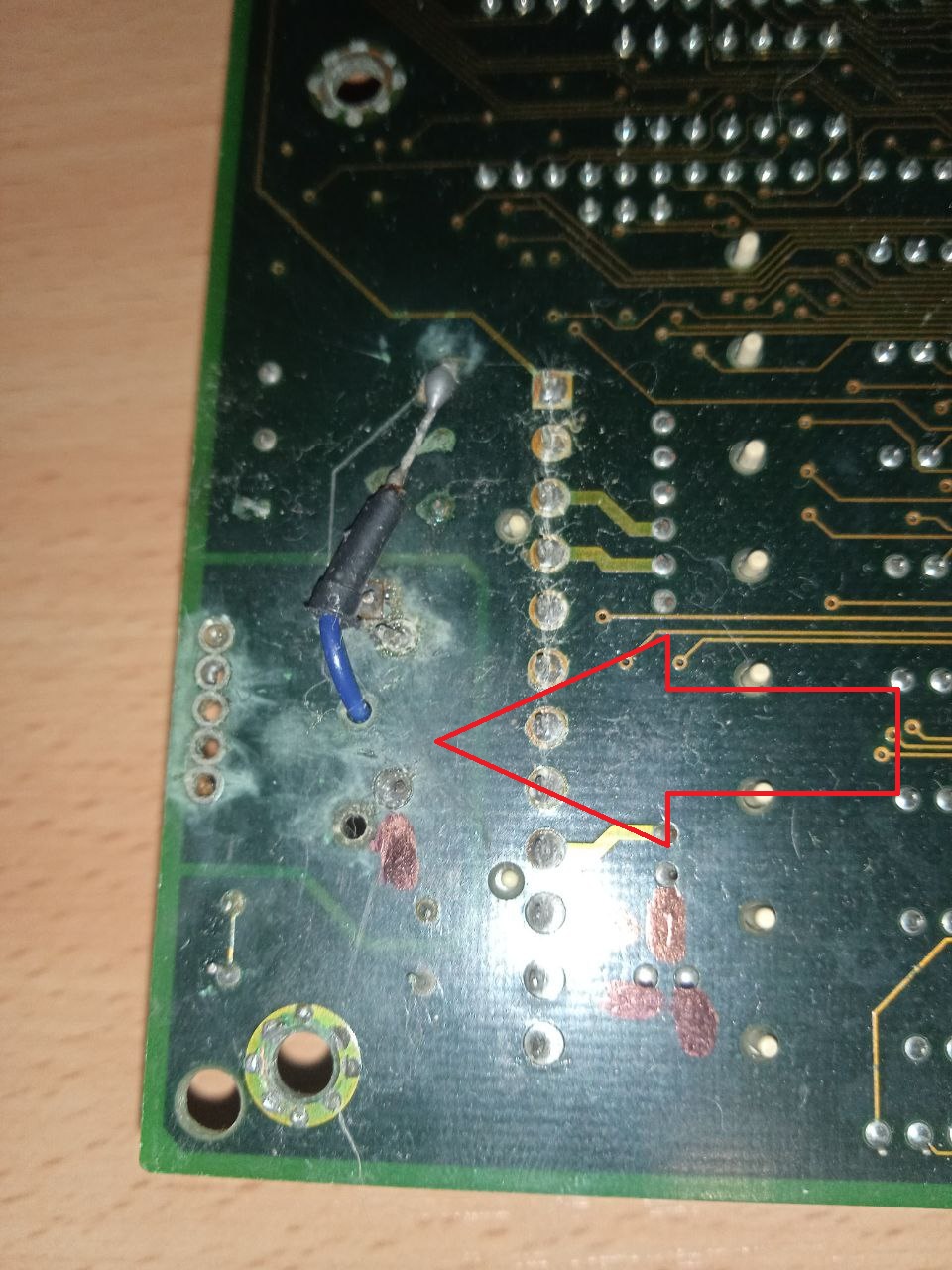

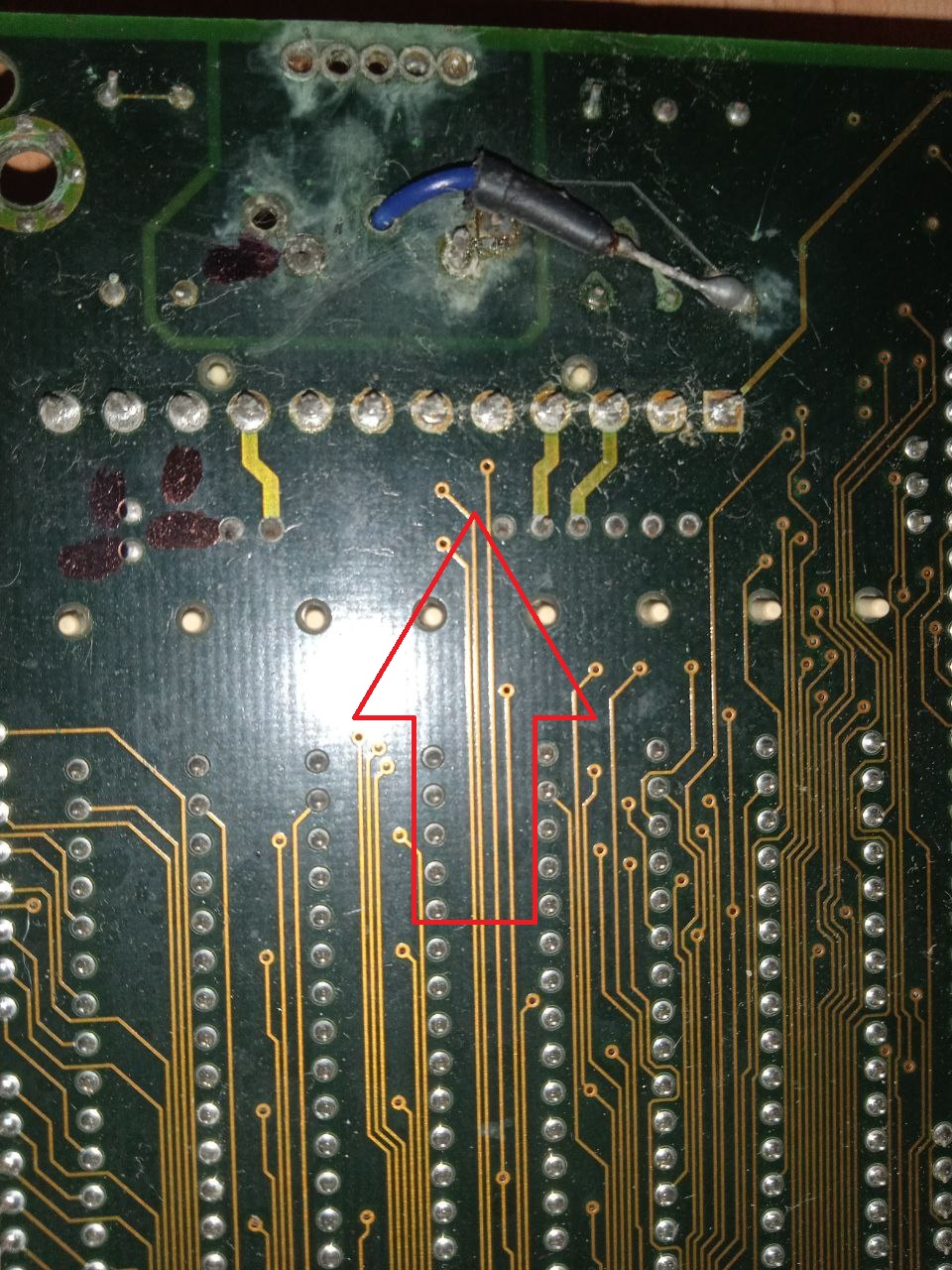

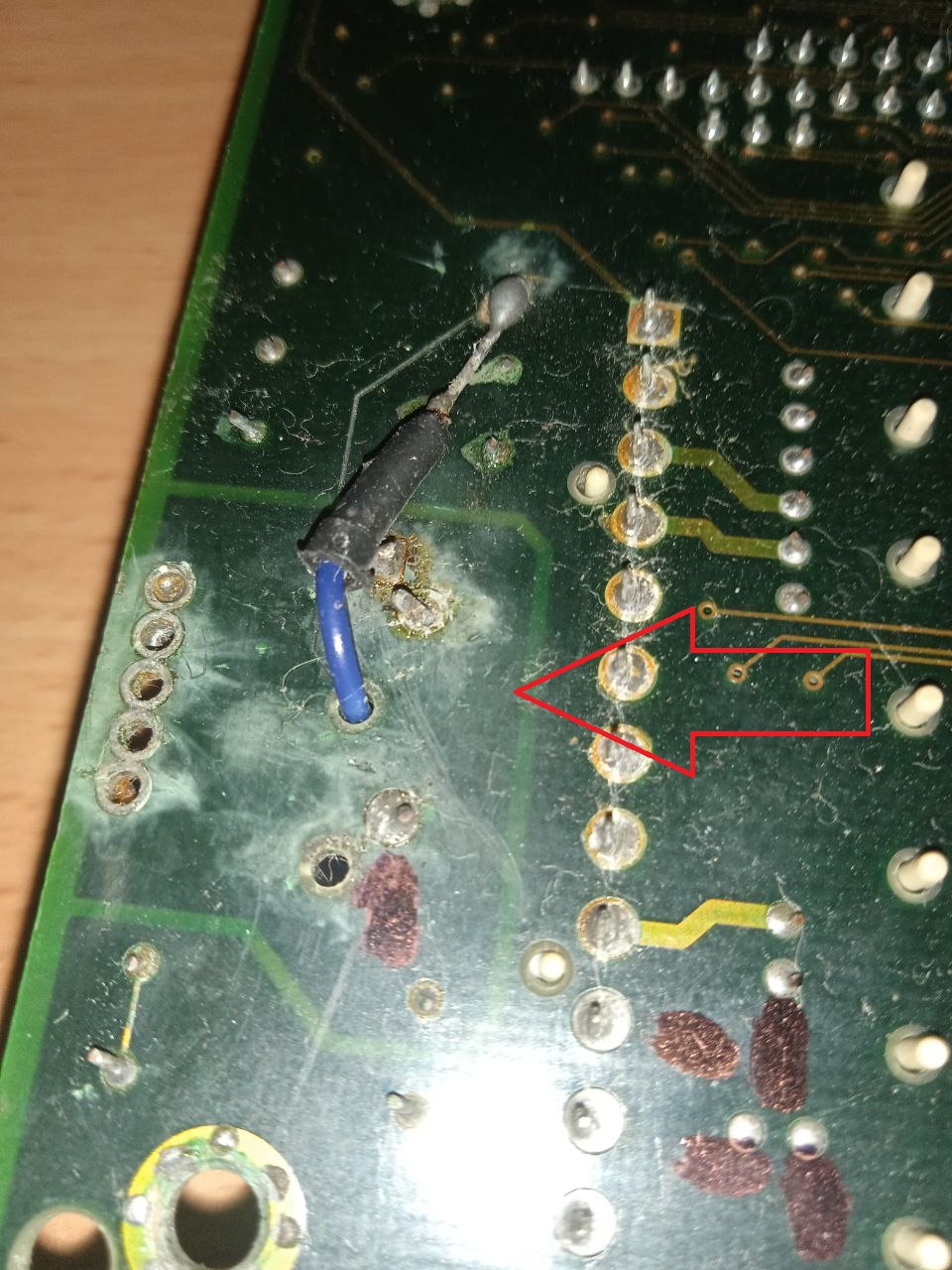

Вот про контроллер это уже более понятнее. Буду искать. Вообще там и проблема в том что DIN5 юолтался, я его выпаял и забросил. Думал время будет подпаяюсь и всё. Но на деле, там очевидных дорожек нет, сами отверстия уже сгнили и не понятно куда можно провода кинуть. Как я понимаю, это двух слойная плата или типа того и дорожки скрыты. Я попробовал прозвонить штырки от блока питания, но там от одного контакта DIN5 сразу несколько пищат. Запутался в общем.



На самом деле его там может и не быть. На клавиатуру сигналы KBDCLK и KBDAT идут от UN82C482



Качнул datasheet. Посмотрю, прозвоню. Если что отпишусь.



Ок



На самом деле контроллер там есть, 40-ножечная MEGA-KB-H-WP и таки у UM82C482 нет сигнала KBDAT

--- добавлено 10 мар 2026, предыдущее сообщение размещено: 10 мар 2026 ---

В типовой схеме на разъем DIN5 от контролера клавиатуры присоеденены два сигнала Test0(KBDCLC) и Test1(KBDDATA), это входы самотестирования контроллера, но для нахождения обрыва подойдут. С ногами сложнее, видимо зависит от прошивки контроллера, на 286 типовая комбинация 1 и 39 ноги. На вогонсах пишут что у MEGA-KB-H-WP такая же комбинация ног.



@Mov AX 0xDEAD, где вы раньше были?

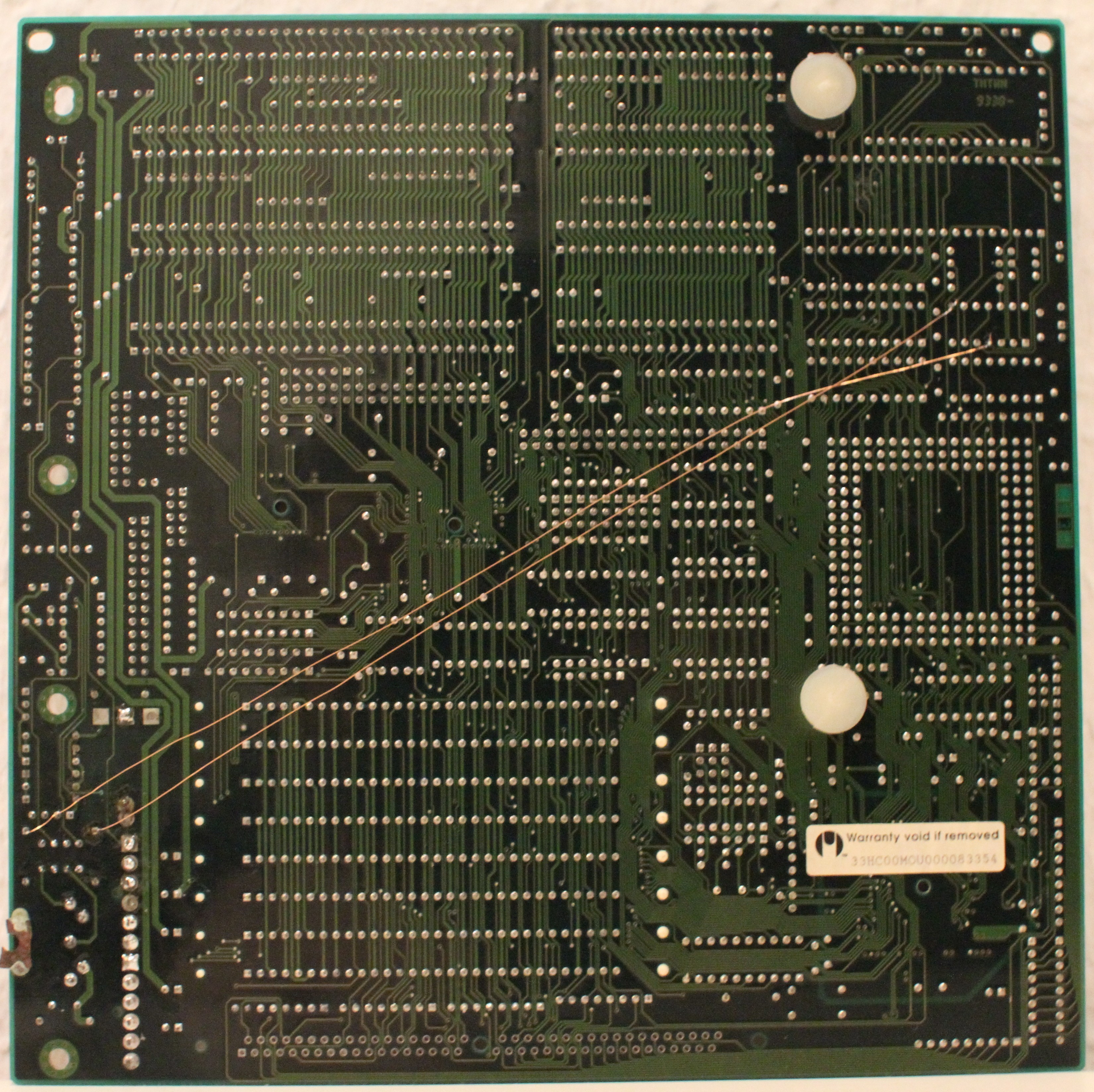

Спасибо за ваш ответ. Буду разбираться. Вот что интересно на плате, которую вы скинули по ссылке, дорожки есть. Правильно ли я понял, что на этой плате 2 контакта не задействованы в схеме ?



Незадействован только 1 контакт. Другой может быть подключен на оборотной стороне платы.



Спасибо за ответ. Буду смотреть . Отпишусь по итогу
