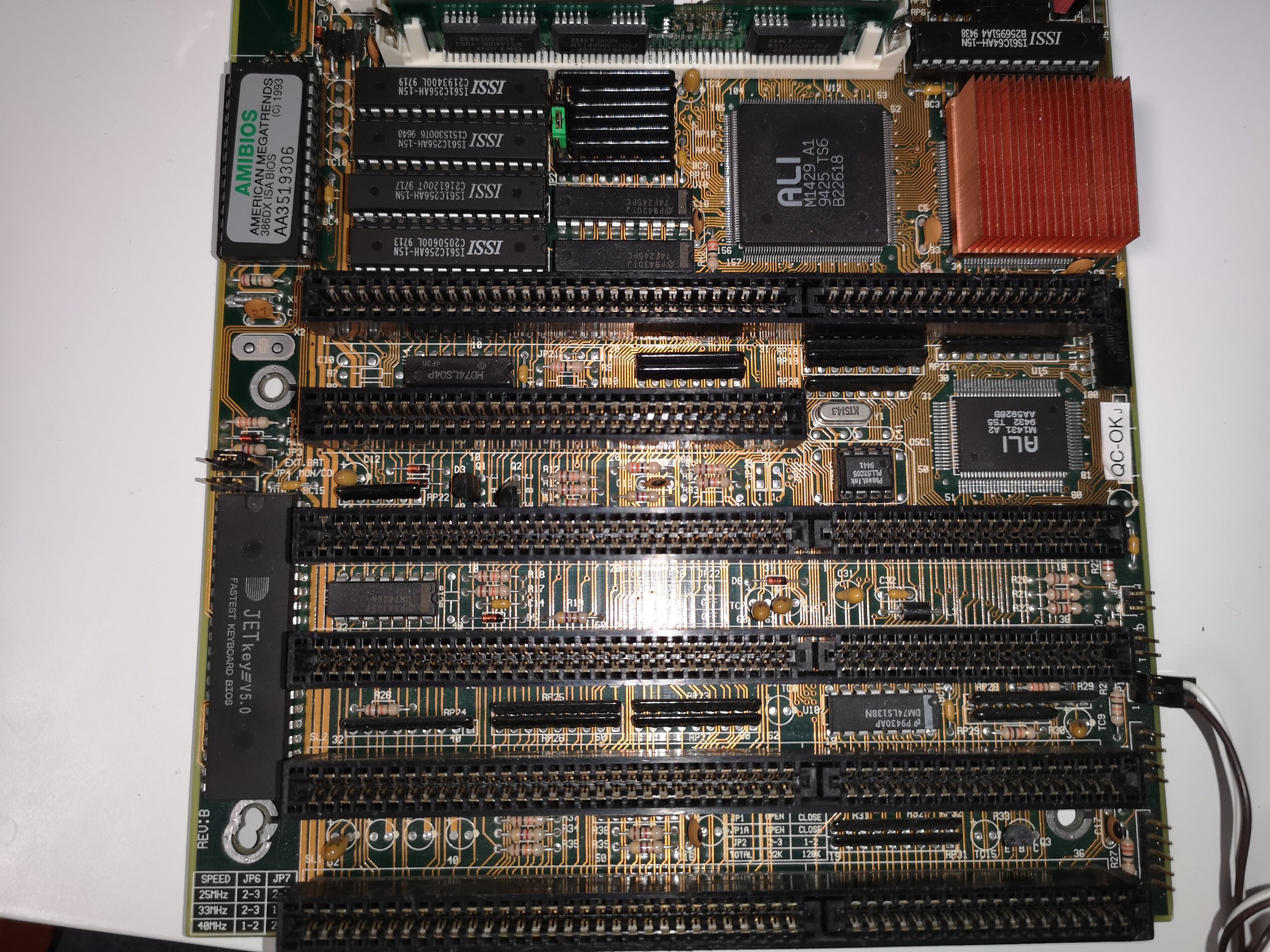

Hard помогите опознать 386, найти мануал

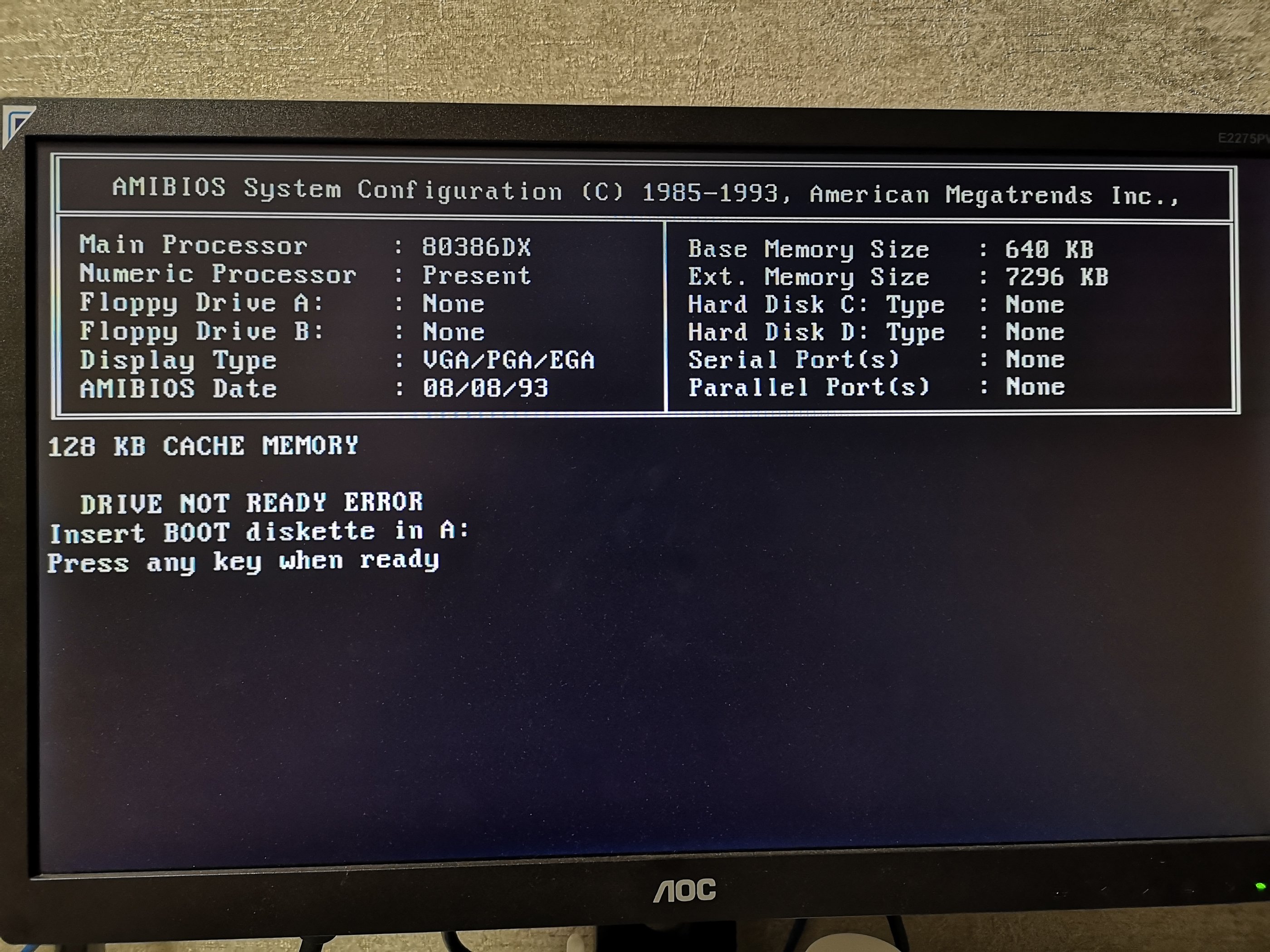

Методом перебора нашел как включить 128к кэш, а вот как внешнюю батарейку подключить и какие перемычки выставлять не получается, а у внутренней батарейки площадка с контактами испорчена, не хочу туда подпаивать, хочу как на последнем фото чтоб было.

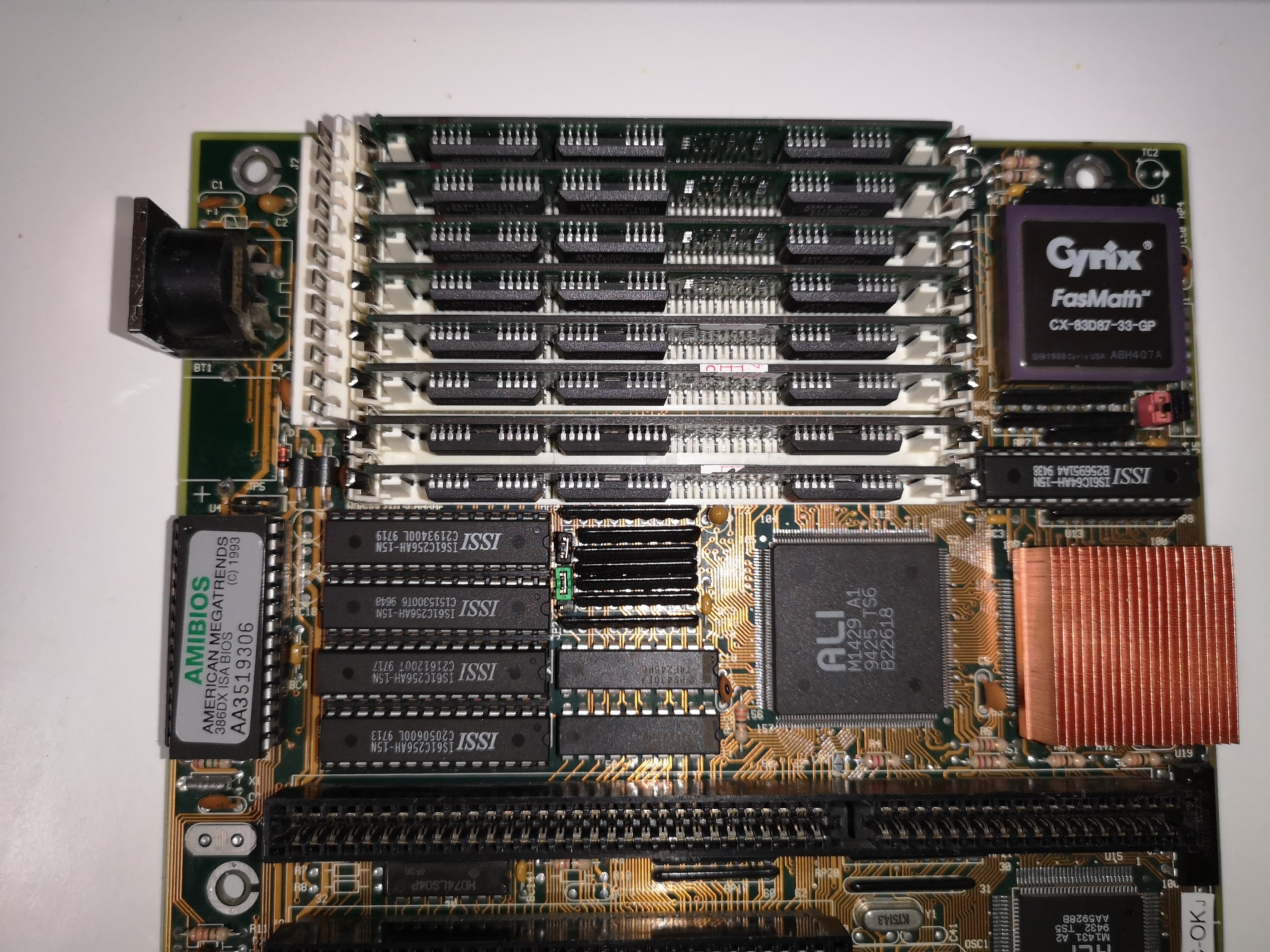

Крупным планом 4 перемычки что включают 128к кэш озу, может кому поможет



@jack7277, подпаивать ничего не нужно!
У меня похожая 386-я материнская плата (не знаю, что за "кэш озу", у меня такого вроде бы нет): я подсоединил к разъёму "внешняя батарейка" вот такой блок батареек:


Разъём на втором снимке хорошо виден. А вот где там контакт "плюс", а где "минус" - сходу неясно: мне пришлось для определения этих контактов прощупывать их омметром, сравнивая их с местами впайки старой батарейки.



EXT BAT разъем да, я погуглил похожие на других, там 1 - это плюс (обычно), я пробовал замыкать 2-3 и не замыкать (почему то стояло замкнуто 2-3), на 1 и 4 сажал батарейку, но дата так и слетает через 5-10 минут без питания, уже бесит при включении всё заново настраивать.

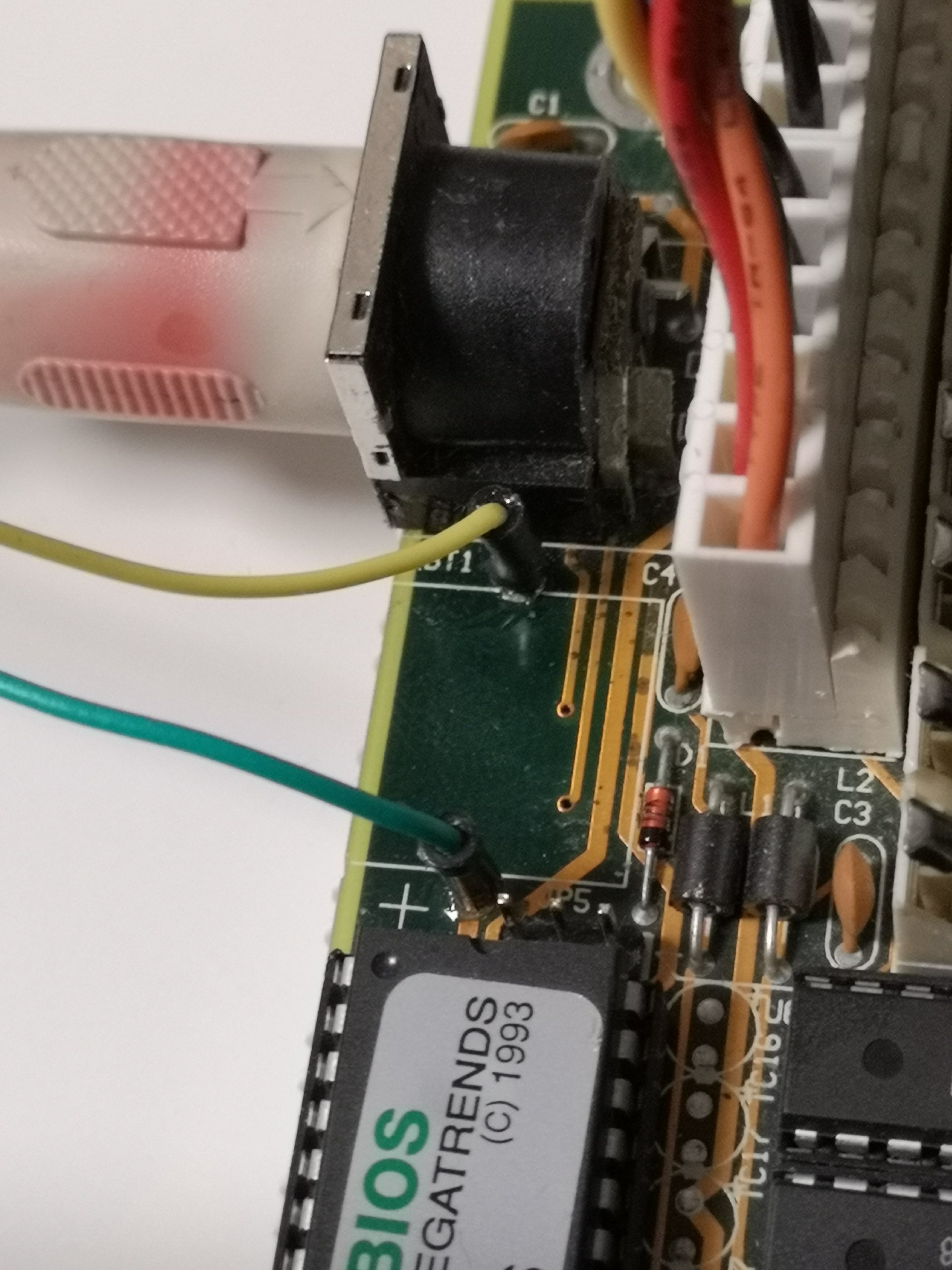

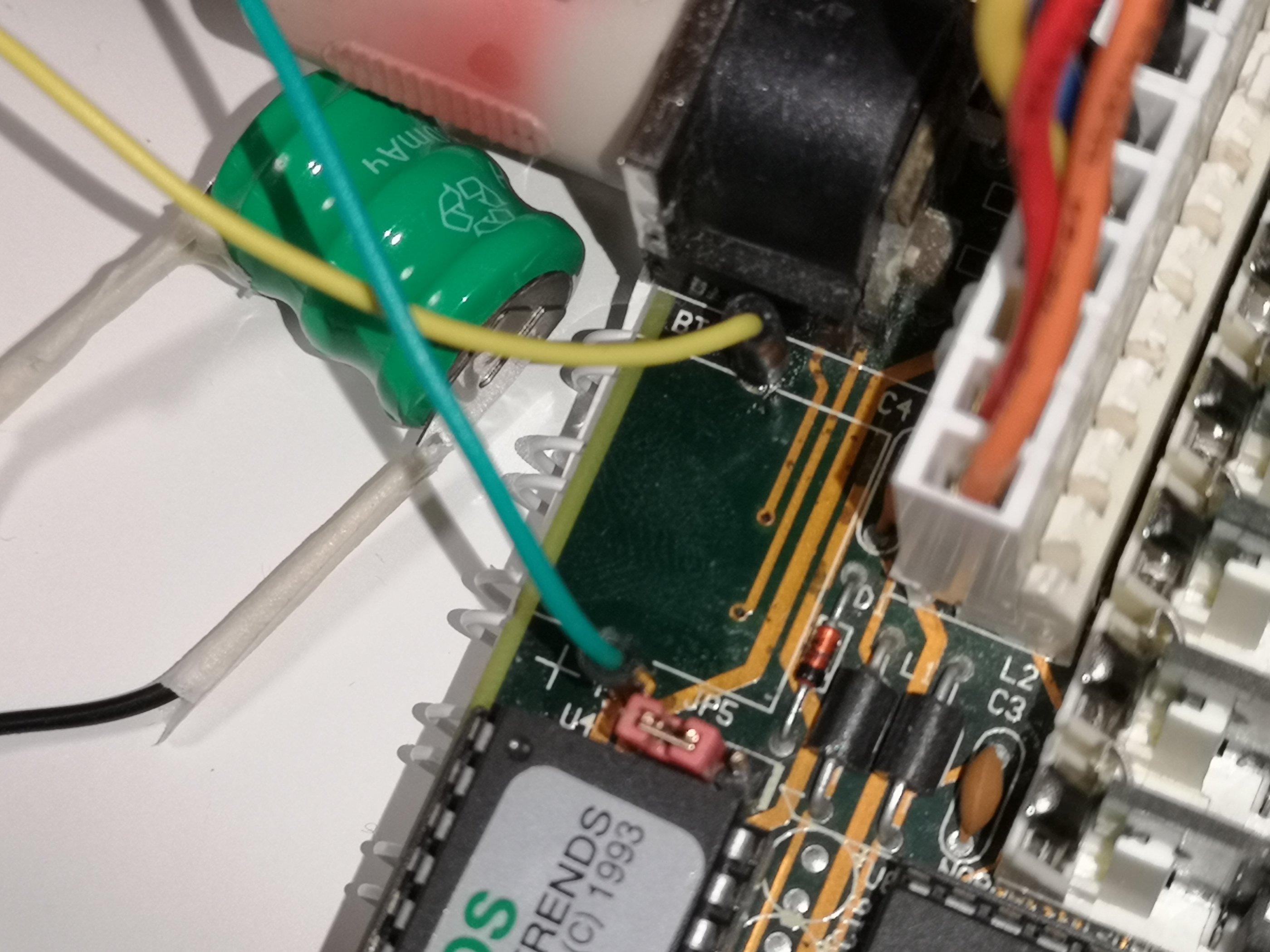

На 5 фото я привел пример, нашел новую батарейку 3.6В, сделал провода для пинов на мамке.

PS: кэш озу нужен для ускорения работы с озу, там 32кб стояло в настройках, а чипов на 128кб



А новая батарейка точно рабочая?



да она 3.7В, а тут вычитал, что внешняя батарейка должна быть вроде как 6 вольт, может поэтому настройки не держит, а я взял как родную такую же модель.

Нашел на полигоне призраков:
перемычка на 2-3 - используется "внутренняя" батарея, тот самый аккумулятор-бочонок на 3.6В (который уже отпаян и выброшен.
перемычка снята - используется "внешняя" батарея (о чём и говорит надпись EXT-BAT !) на 6В (или 4.5В), подключенный, соответственно,
"+" --> 1,
"-" --> 4.
ДИСКЛАЙМЕР: матери, на которых не так статистически попадают в оставшийся 1%.


+
Померил тестером места посадки впаяной батарейки, если пошевелить можно найти всегда 4В, а на пинах внешней батареи ноль.

+ впаял ni-mh в родное гнездо, на плате на пинах есть 3.7в, у ext-bat поставил перемычку в 2-3, настройки всё еще не сохраняются, рядом с батарейкой есть еще JP5 какой-то



Если не ошибаюсь...
ALI 386DX REV:B (386)
Motherboard ALI 386DX REV:B (386) - Музей компьютеров
ALI 386DX Motherboard Settings and Configuration

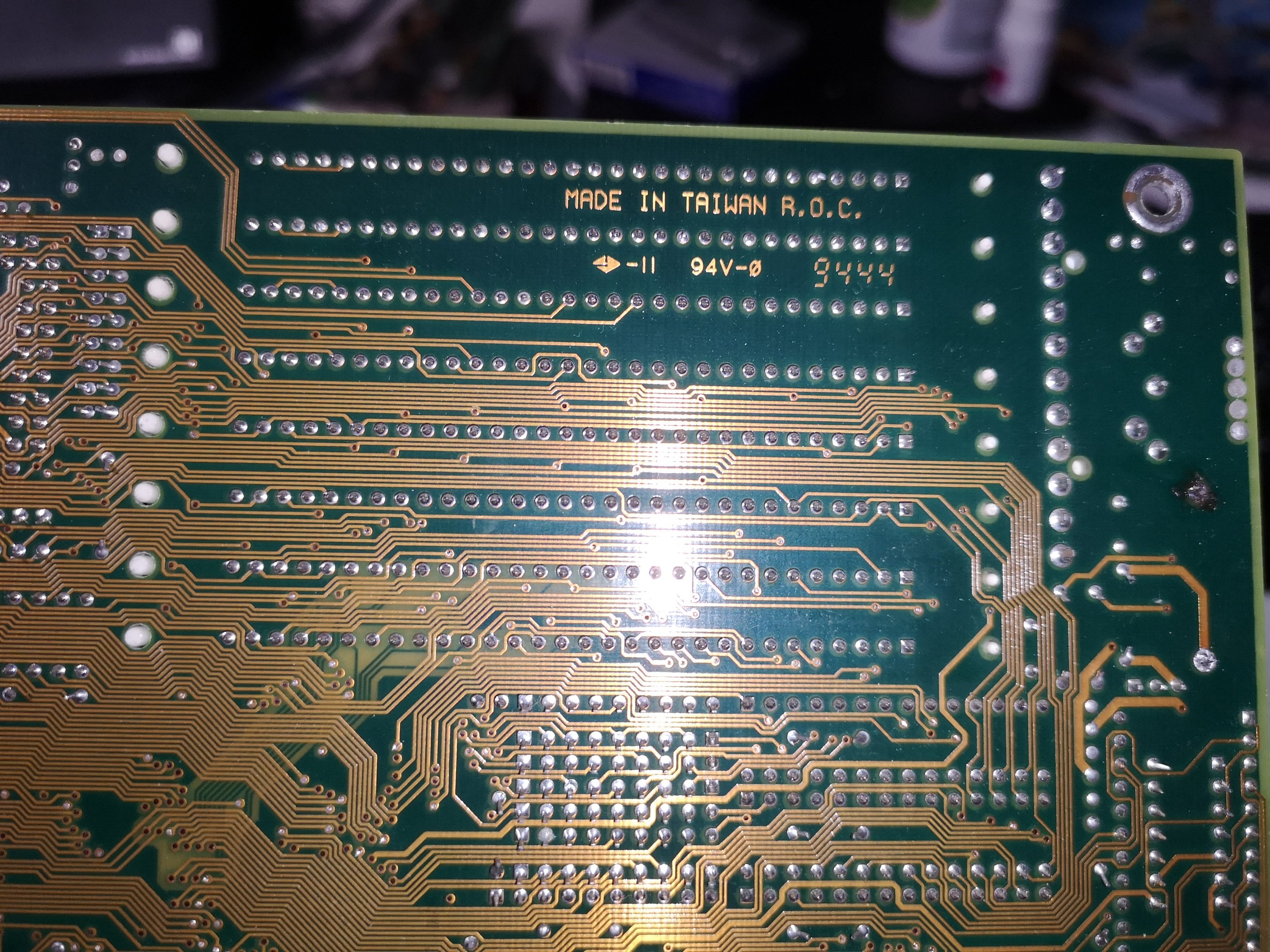

Иногда маркировка в виде наклейки размещается на нижнем разъеме.



JP5 отвечает за очиску цмос, поставил в 2-3, тестирую
и на первом фото jp5 стоит в 2-3, ага

upd: для внешней батарейки похоже всё же больше напруга нужна не держит настройки, подпаялся к оригинальному месту, вроде есть контакт, через съемные клеммы

upd2: вылезла следующая трудность, память по мемтесту плохая



Это 386DX, ему для старта хватит 4 планки SIMM30. Так что вытягивай из второго банка память и проверяй, тасуя может выявишь сбойный модуль.



Методом исключения нашёл модуль который то проходит мемтест, то нет, сзади оказалось на нем глубокие царапины с повреждением лака.

Memtest86 почему то никакой не запускается, 2 версии, 4, только какой-то странный запускается.

А 386 вообще есть куда потратить 8мб озу или 4мб хватит?

--- добавлено 27 май 2021, предыдущее сообщение размещено: 27 май 2021 ---

Следующий прикол стал когда я вставил звук ct3930, система зависает мемтест сыпет кучей ошибок и это при удаче загрузиться, вынимаю звук ошибок памяти нет всё стабильно, раньше же работало (( в слоты перетыкал, irq на звуке туда-сюда покрутил без успехов

Понизил тайминги памяти в настройках и все стало стабильно

Чето я думал он побыстрее идет на тройке



Снова я, с другой платой



@jack7277, прям сразу попалась: ALI SER-386AD III.
Проверяйте.
Motherboard ALI SER-386AD III - Музей компьютеров
386-AD3 Motherboard Settings and Configuration

Переустановите все планки памяти и карты расширения, микросхему контроллера клавиатуры. Похоже, где-то контакт плохой.

Во втором случае память в банке 1. Может ругаться на это.



@Strannik_, протер кисточкой с изопропилкой контакты на иса и запустилась



где-то нестабильно, снова так же начала пищать



Для Варика первого самое то 486 DX2 - 66 либо DX4 - 100. Сам гонял на сотке. Вода плавно переливалась, юниты не тормозили. Блин мечтаю собрать сотку - но всё руки не доходят.



@nupam, проапгрейдил 386дх40 до cx486dlc, стало поооооочти играбельно

протер по пять раз всё спиртом и мать стала работать более-менее стабильно,
тройка проц 486DLC притворяется 486
