Hard Помогите опознать материнку (socket 7)

Вбивал все цифро-буквенные надписи, какие на ней есть - не смог найти информации.
Вещь нестандартная - под "лежачий системник". Есть плата расширения с разъёмами isa и pci. Встроенный звук (выводящийся через ещё одну платку) и видео (!). Для полного офигения только USB не хватает. По всему видать штука качественная - наличие твердотельных конденсаторов - намекает. Потому задумался на счёт собрать на её базе ПК. Как думаете - достойна? Или есть смысл поискать другие варианты.



Раз уж никто не ответил, попробую я. Я конечно сам не знаю, что эта за плата, но по многим признакам очень похожа на Intel. Вот что-то похожее, пишут Intel Advanced/MA.

Корпус под такую трудно будет найти. Я даже не знаю, продавались ли они отдельно, или такие платы ставились только в брендовые ПК, где плата уже была сделана под корпус.



Если елку не использовать (а смысл ее использовать, там только ISA слоты), может, можно в какой-нибудь тонкий корпус ее засунуть, хотя без слесарных работ, кажется, не обойтись.
От платы по ссылке эта визуально отличается напаянной памятью (сколько там? 8, 16МБ?) и не распаянными слотами под кэш и врм
Кстати, пень ММХ там не от 3.3В запитан вместо положенных 2.8? Может, конечно, это какая-то поздняя ревизия с поддержкой ММХ, но сильно сомневаюсь, FX чипсет появился сильно раньше ММХ.



@radical1010, там слоты pci есть - с другой стороны. Ножевой разъём совмещённый стандартный, вроде, промышленные платы на таком были в т.ч. одноплатники и кросс-платы с ними. Наличие отдельной платки под звук и долговечные конденсаторы тоже намекают, что это может быть промплата. У нас есть фирма TS Computers наклейки с таким именем видны на плате, они специализируются на технике повышенной надёжности и защищенности и есть шанс, что это оно. Тогда точно промка. Корпуса под них находибельны, но ставить себе такой себе под ретрогейминг едва ли кто возжелает.



корпус в общем то тоже есть Но это не важно. Предпочитаю делать их сам. За наводку благодарю - попробую перебрать всё что там есть под socket 7 и 72-pin EDO с форм-фактором LPX. Можеть и найду.

--- добавлено 7 окт 2024, предыдущее сообщение размещено: 7 окт 2024 ---

Я указал, что на плате расширения (ёлке) isa и pci

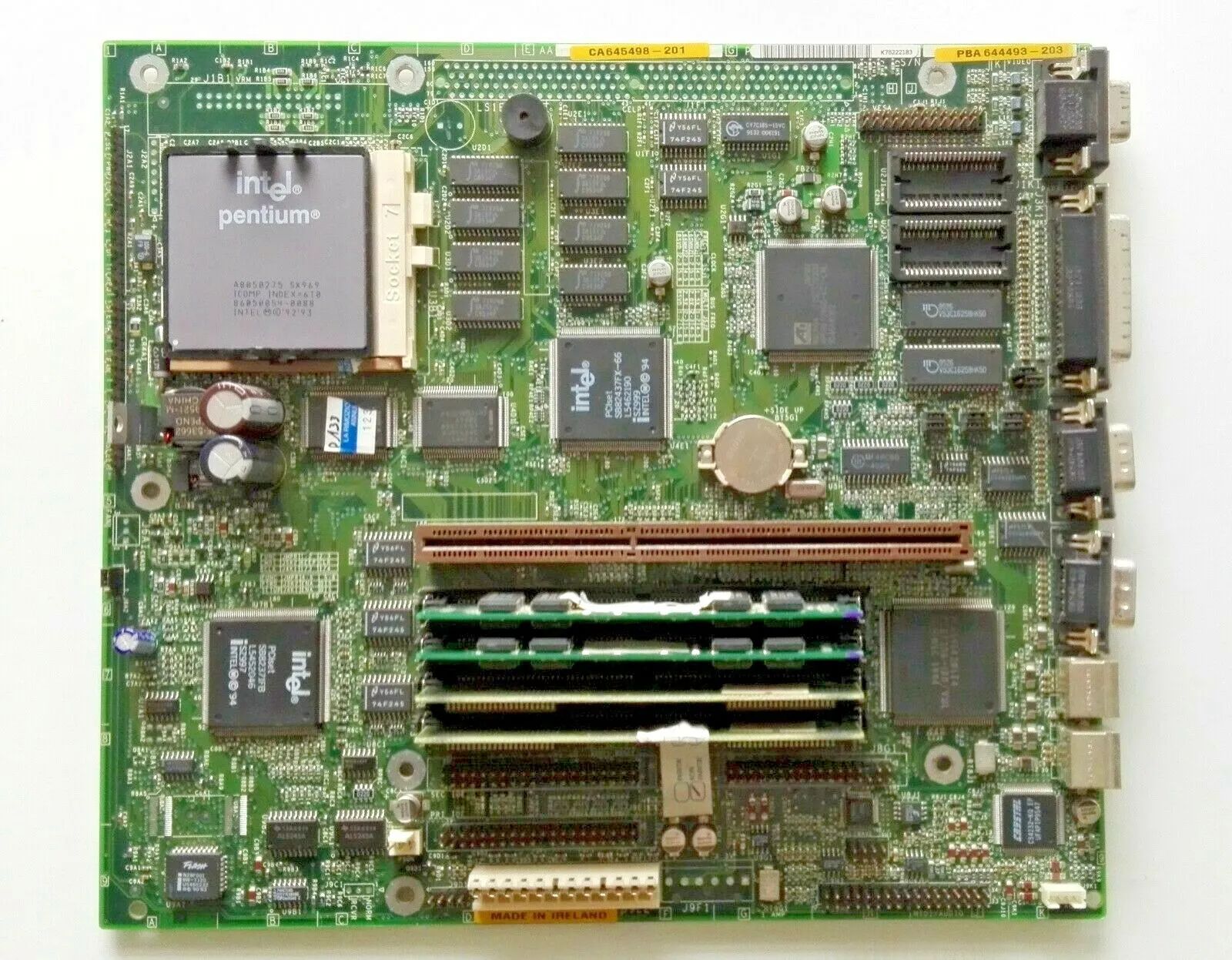

Напаянная память? Вот это прикол о_О это те 8 прямоугольников с боку от проца сверху от пищалки?
Чипсет вы определили по надписям на квадратных чипах? Напряжение подаваемое на проц - не знаю как определить Собственно для того и решил поискать, что за материнка, можно ли на неё поставить MMX 200Мгц из моих запасов, и какое там ограничение по оперативке.
Наличие внешнего кэша - на сколько важно для игр под P1?
И - что есть врм?

--- добавлено 7 окт 2024 ---

Чем такие корпуса плохи для ретрогейминга? Вроде наоборот - антуражно же. Раньше "лежачие" корпуса встречались довольно часто, теперь повсеместно господствуют башни. А вообще склонен какой ни будь свой корпус сварганить из орг-стекла.



@Iendo, смотря какой у Вас именно корпус. Многие промкорпуса великоваты и тяжеловаты и имеют аскетичный дизайн, как у приборов (и он годами почти не меняется - новые выглядят почти так же, как и четверть века назад).

Под промкорпуса, ИМХО логичнее использовать кросс-плату и одноплатник. Так можно в одном корпусе менять железо от 386 и до 3-4 пней и переконфиг будет занимать полчаса. Прошёл игру для П4, заменил плату и флеш на 486 и гамаешь себе в ретро 90-х. Потом от первопня накатил, если нужно Я перешёл на подобное железо. Но корпус адвантечевский и ИЕИ забраковал. Хочу тоже свой сделать позже. Пока в основном совсем без корпуса собираю нужную в моменте сборку. Бывает, что кроме одноплатника и не нужно ничего.



Если корпус под эту плату есть, то другое дело, конечно. Если на елке слоты с двух сторон, то и на корпусе должны идти отсеки под платы расширения в два ряда.

да, по идее, если вынуть память из слотов, комп должен запуститься с набортной и показать ее количество
проц лучше воткнуть не-ММХ и проверить заодно по мануалу с ретровеба, как стоят перемычки и что плата может вообще, та версия платы ММХ не поддерживает
напряжение можно замерить мультиметром в пустом сокете, если найти его распиновку
кэш там напаян на плате и, по идее, его уже 512К, раз нету слота под внешний, но могу ошибаться, плат на 430FX у меня не было. Иначе там 256К, для игр не особо критично
VRM - Voltage regulator module, может быть как впаян на плату, так и устанавливаться в слот в виде опции, позволяя производителю сэкономить копеечку при производстве и еще слупить ее потом с конечного пользователя за платку, которая вставляется в этот слот. На плате слот под него не распаян, так что два варианта, либо он уже запаян на плате (по виду он импульсный, а не линейный, что есть хорошо), либо его установка даже не предусмотрена. Посмотрите внимательно на плату, может, там на текстолите есть схемы установки напряжения, раз мануала непосредственно от нее нет. Для пня ММХ нужно 2.8В ядро, 3.3В I/O, у обычного пня 3.3 подается и туда, и туда. ММХ не сгорит от такого, скорее всего, но будет сильно греться, надо будет кулер нормальный.



Обычно видно в hardware monitor, а тут s7, поэтому после установки винды можно запустить aida64, потом вывести osd information.

Любой чипсет с7 можно самому определить по надписи вида 4x9t/hx. Кеш 256 или 512 кб помогает поднять произ-ть при рам более 32Мб, подробнее про это можно погуглить.



Для начала собери систему без корпуса и запусти эту материнку. Очень похоже на толи промышленное, толи что-то из белых брендовых ПК. Там может быть куча очень странных, непонятных и неудобных решений. Вплоть до невозможности подключить новое железо без специальных конфигураторов, или привязки к определённому конфигу.



А где такие одноплатники искать? Идея интересная, но... одноплатники ведь будут уступать в мощности полноценным компам на основе тех же процессоров?

--- добавлено 8 окт 2024, предыдущее сообщение размещено: 8 окт 2024 ---

Корпус точно подходит - проверял На взгляд выглядит как обычный лежачий системник, только довольно низкий. Сантиметров 10 или чуть больше. Есть места для харда и сидюка, стандартного блока питания.
Если найду мамку на ретровебе - будет прям шикарно. Иначе да - придётся тыкать тестером и всё такое.
Нашёл одну группу джамперов, но ни каких пояснений к ней нет. Всё остальное - разъёмы. Некоторые - непонятные. Например, помечены "IWAVE" и "VESA"

--- добавлено 8 окт 2024 ---

Понял, спасиб. А вообще для игр под П1 сколько памяти нужно? Чтобы ни в чём себе не отказывать

--- добавлено 8 окт 2024 ---

Спасиб, проверю Самое главное понять - поддерживает ли она MMX. Есть ли смысл вообще с ней возиться.

--- добавлено 8 окт 2024 ---

На ретровебе вбил socket7, 72-pin EDO, форм-фактор LPX. Просмотрел изображения всех мамок, какие выдало. Такой не нашёл. Самое близкое - Intel Advanced/RU (Ruby)
В форм-факторе mini LPX - ни чего не нашёл.



На Авитах всяких и аукционах. Ничуть они не уступают, если не наоборот (например у меня есть первопень 266 и это не разгон) хотя там есть свои особенности с видео и звуком. Видео, обычно встроенное и AGP нет. PCI внешнюю видеокарту использовать можно. Или ISA . Звук под DOS - самая непростая история, но есть варианты и встроенного и нормальной реализации ISA.

Платы есть в разных форм-факторах. Есть без шин совсем - всё прямо на плате 10х15 сантиметров. Форм фактор нестандартный. Но бывает и с шинами. Есть под PC/104. Есть в виде PC-платы с портами PCI и ISA (PICMG), что самый удобный формат (и стандартный, распространённый), либо половинка оного только с ISA (для 486 и первопня - нормально, вдвое короче платы). Последние два совместимы по кросс-платам, но под последний есть и свои кросс-платы чисто ISA. 104 можно через переходник воткнуть в ISA тоже, если высота корпуса позволяеет. Есть ещё PC/104 plus - это PCI, бывает и плюс без плюса на одной плате и специальные кросс-платы с обычными слотами PCI и ISA. Последний формат - PISA или PCISA. Делают только IEI - это одноплатник с разъемом примерно, как на вашей "ёлке", который вставляется в специальную кросс-плату. Бывают с первопней и до наших дней. Большинство крупных кроссплат поддерживают по две процессорных платы, если операционка это позволяет, т.к. фактически два компа будут на одних шинах. Плюс один - платы короче чем PICMG. Но под последний можно поискать короткие кросс-платы и сделать корпус малой глубины с поперечным расположением плат или в качестве кросс-платы использовать пару коротких "ёлок". Как правило на материнке PICMG есть всё и кроме звуковухи под DOS или Вуду (другой видюхи помощнее, если нужна) ей ничего не нужно. Встроенное видео бывает и с 3д, не самым мощным но всё же. Бывают и разъёмы mini PCI - модно влындить WiFi-модуль от ноутбука.

Питание заводится через шину но есть отдельные разъёмы и на самих платах - можно завести и без кросс-платы. Часть плат очень экономичного исполнения и потребляют не более 10-12 Вт на всё про всё. Надёдность превосходная, т.к. это техника промышленного исполнения. Благодаря стабильности и экономичности можно днями не выключать, если в игре нет сейвов и ничего не слетает

Дополнительный плюс - поддержка флешек as is. Большинство плат работают прямо с CF без всяких плясок. Винт не нужен, разъём под флешку прямо на плате. Нормально пашут и переходники под SD. IDE тоже есть, но новых и SATA, иногда и SCSI. Почти всегда есть встроенная сеть и куча портов, последовательных часто четыре, а то и больше. USB начиная с первопней есть тоже почти всегда, правда на первопнях 2.0 не бывает, вроде.



А получше сфотографировать никак?
И собсно если есть родной системник, то уж на нём должна быть "родословная".
Это IBM Aptiva, что-то из 21хх серии
IBM Aptiva 2144 Type G-1

--- добавлено 8 окт 2024, предыдущее сообщение размещено: 8 окт 2024 ---

Нормальное фото доски



Там таблицы для джамперов явно есть на текстолите напечатанные, видно же, сделайте крупное фото.
Они не обязательно будут около этих джамперов, а просто там, где есть свободное место на текстолите.



Задача фото была дать общее представление. Буде возникла бы нужда в подробном фото - разумеется сделал бы. Но раз такая фотка есть у вас - попробую добавить её в исходное сообщение.
Благодарю за идею посмотреть, что там на системнике. Как доберусь до загорода - реализую.

--- добавлено 8 окт 2024 ---

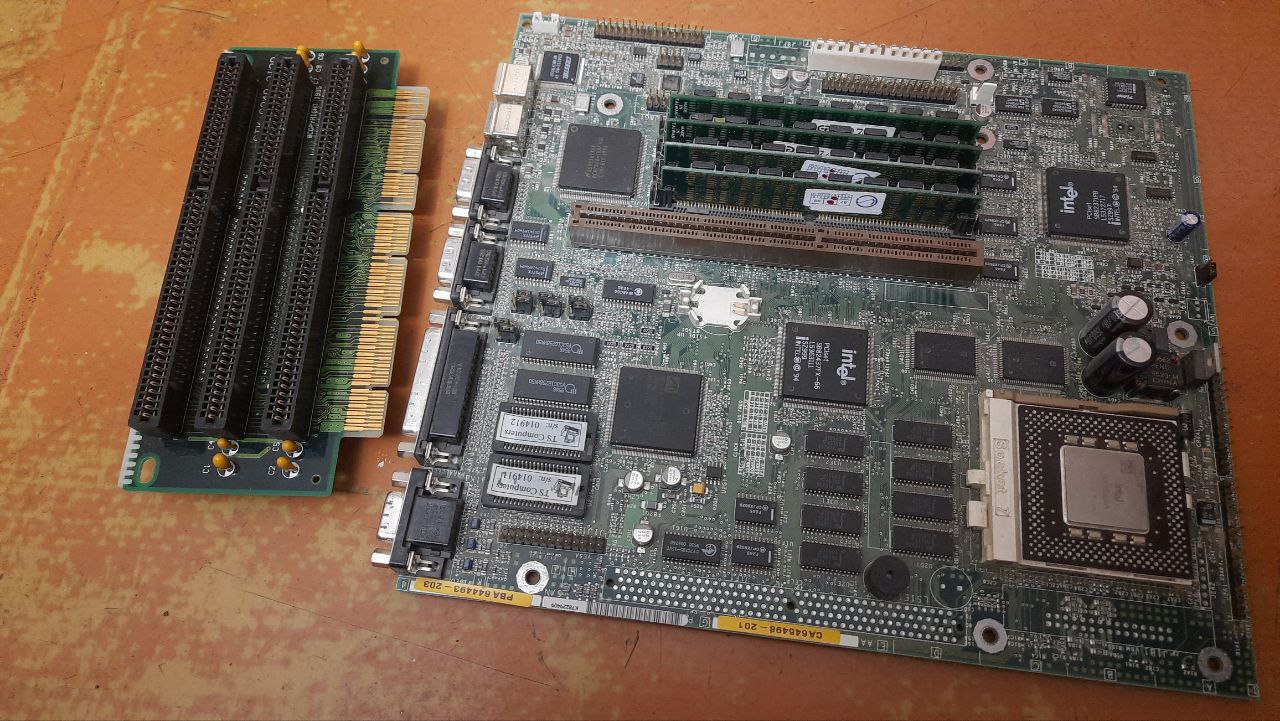

Какой однако я внимательный.. Фотки сделал и приложил.

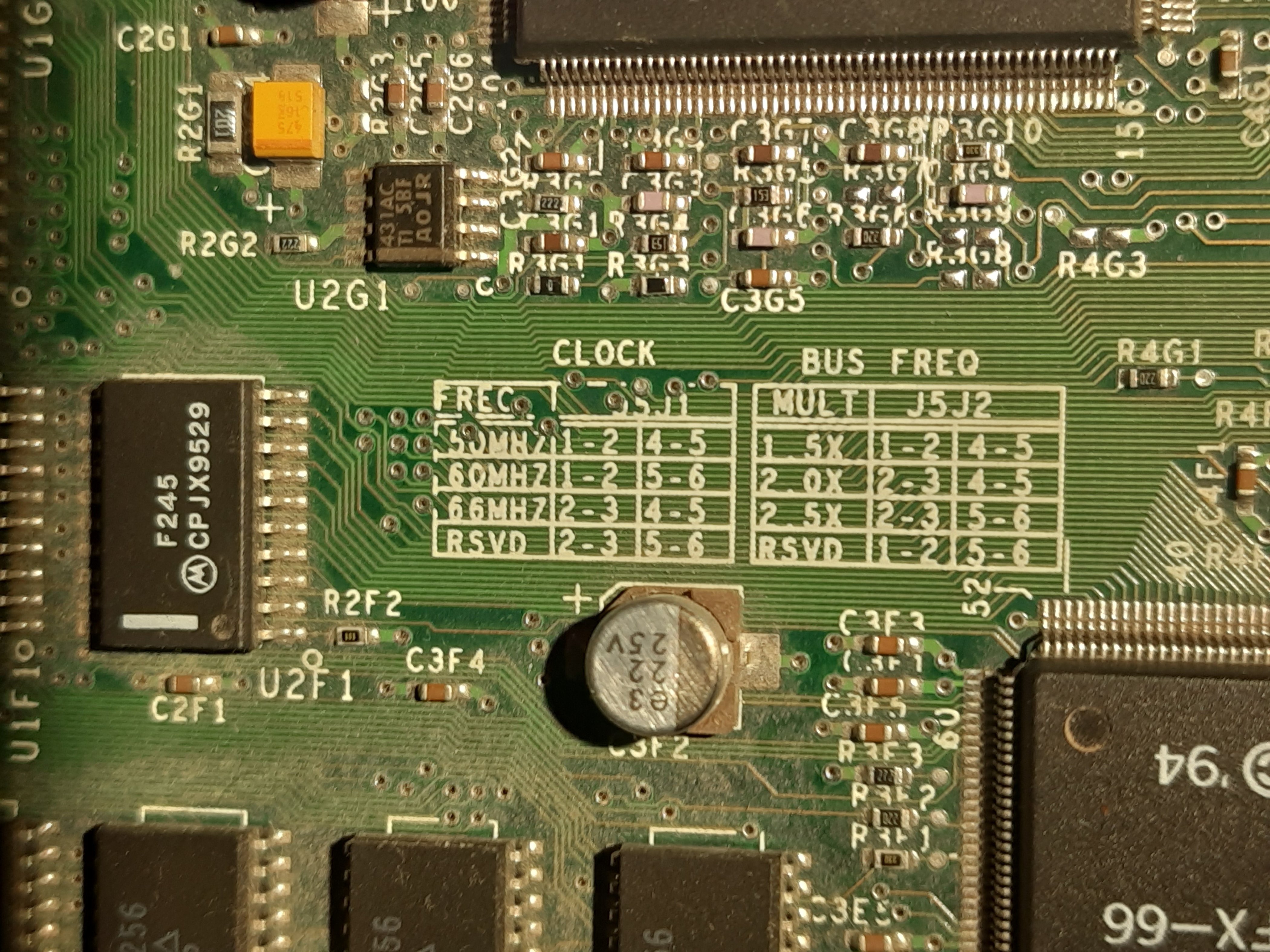

Если правильно понял, Pentium MMX 200МГц - не про эту мамку: ему нужен множитель 3, а тут максимум 2,5. То есть даже если заработает, то на меньшей частоте.



Intel Advanced/MA (Monaco)
Intel Advanced/PO (Pocono)
Intel PL430FX (Advanced/PL?)

Там какая-то путаница с ними, на первом изображение совпадает с материнской платой, даже написано Socket 7, только это Socket 5. Второй и третий схемотехника похожи, но видеочип другой - не ATI.



Вы не на рынке торгуете? Очень похожая манера общения, вместо того, чтобы спасибо сказать.



Вы невнимательны. Зачем лезете в бутылку на ровном месте - вообще загадка.

--- добавлено 8 окт 2024, предыдущее сообщение размещено: 8 окт 2024 ---

ОГО. Спасибы. И как это я умудрился проглядеть... %) Там ещё отличие - нет чипов встроенной памяти.



Скорее всего, можно все равно перемычками выставить множитель 2 в сокете.
ММХ множитель 1.5 интерпретирует как 3.5
Для ММХ более важно наличие возможности выставить двойное питание и 2.8В
На ваших фото никаких джамперов по выставлению напряжения не видно.

Кстати, вот те напаянные микросхемы памяти это может быть дополнительный кэш, который напаян вместо Coast слота, по крайней мере, по одному из мануалов от описания вложенных здесь ссылок на ретровеб это и следует. Т.е. в сумме 512 КБ кэша



Да нет, вроде обычный десктоп.

Это наверно процессорный кеш.

По идее, на ней только 3.3 В. Там рядом с процессором есть место под нераспаянный разъем. Это для подключения VRM. Без него будет только 3.3 В. Но можно доработать самостоятельно, правда я не уверен, какие еще элементы нужно допаивать, кроме самого разъема:

Плохая идея, всякое индустриальное обычно сильно дороже "обычных" комплектующих.



Это вариант для маньяков нашего хобби Я всё же больше про компоновку из более или менее доступных компонентов без тыканья паяльником и прочей такой экзотики

Или так. Или наоборот - нахрен не кому не нужно По разному складывается. Но если надо специально долго и нужно разыскивать - не мой вариант. Вот если бы чего такое завалялосЬ... тоды дааа..
