Помогите опознать

Здравствуйте.

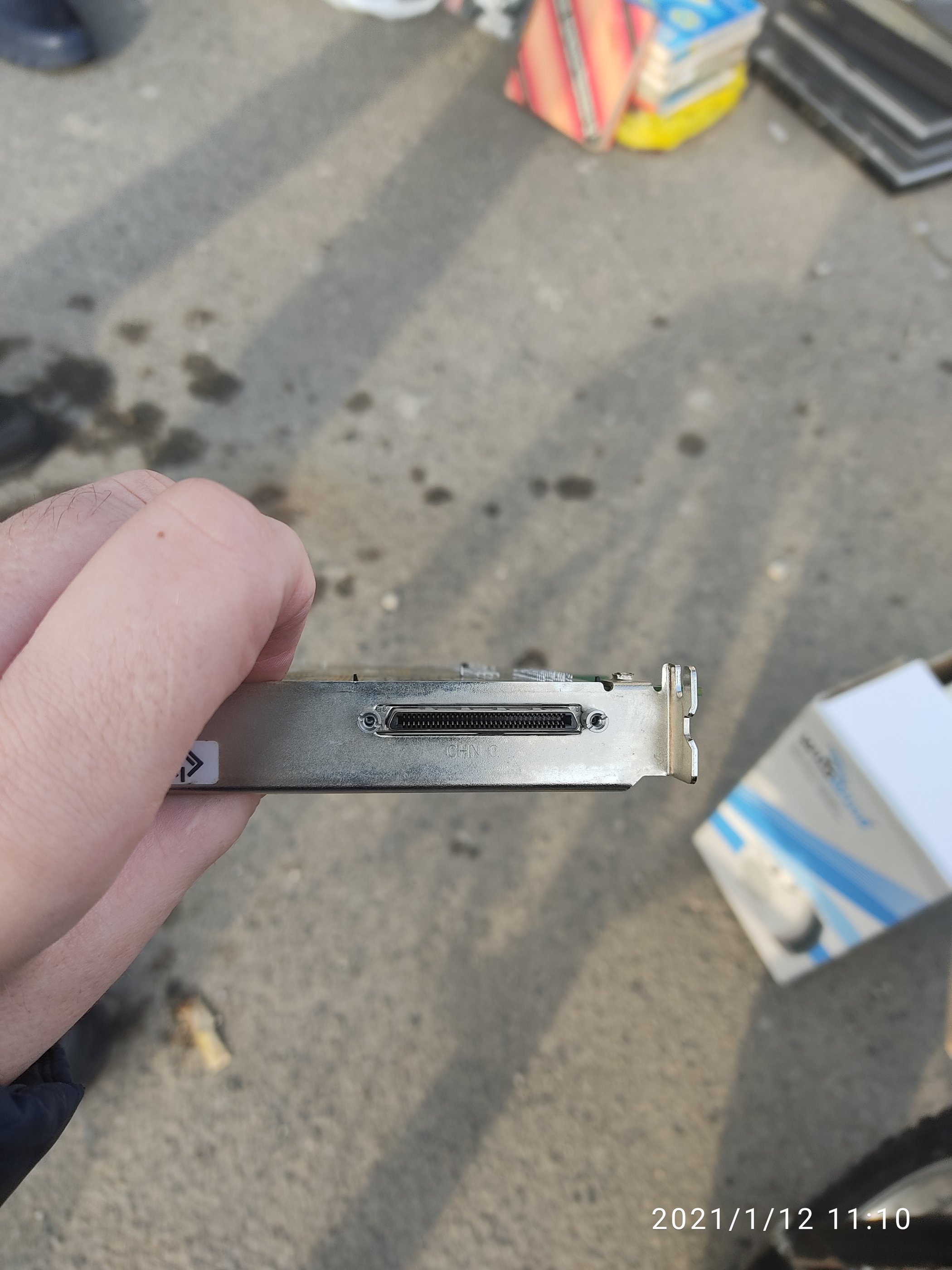

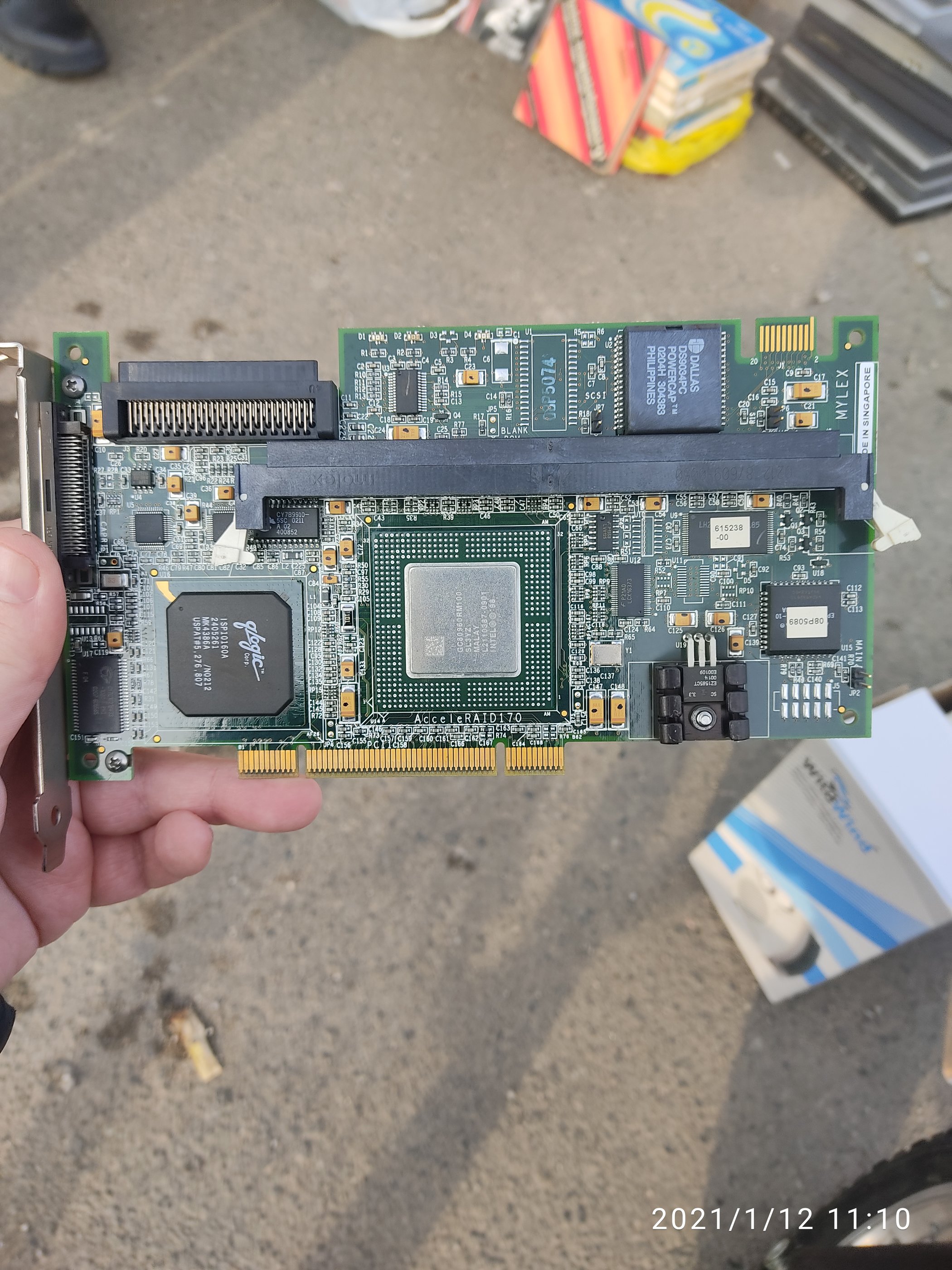

Подскажите, что это?



SCSI-контроллер.

--- добавлено 12 янв 2021, предыдущее сообщение размещено: 12 янв 2021 ---

(собственно, по названию Mylex уже можно догадаться)

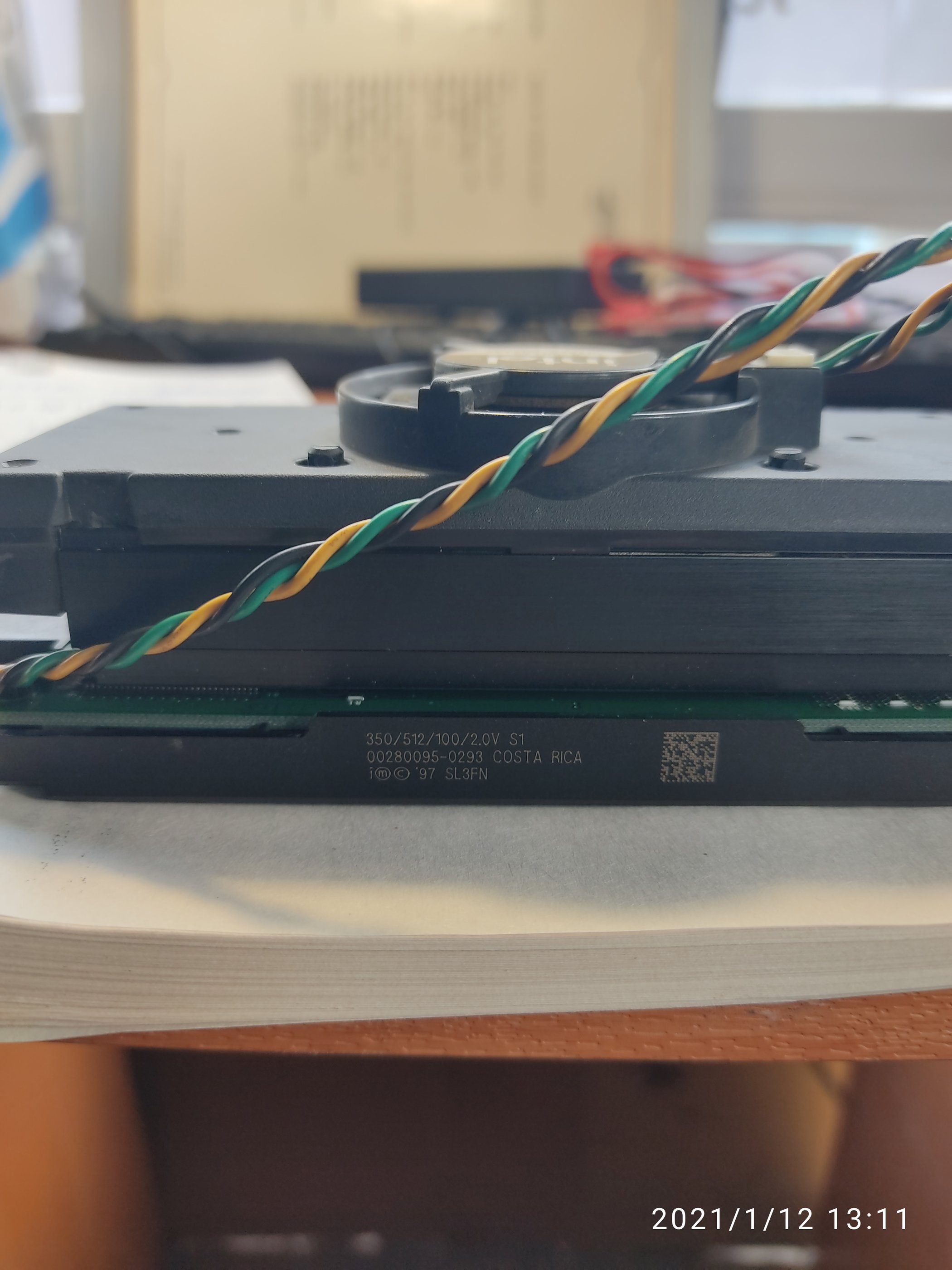

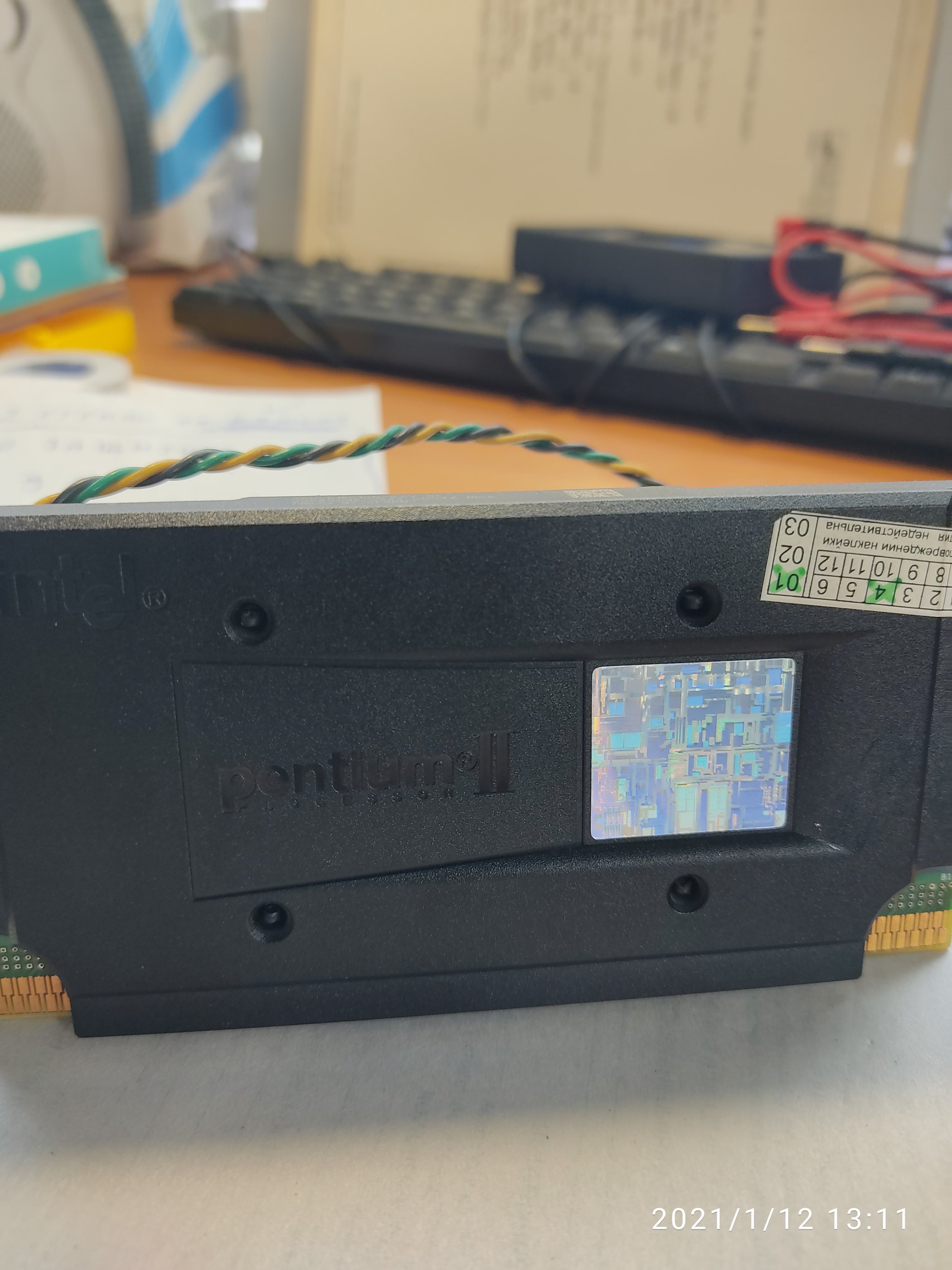

Я впервые виду такую штуковину и не знаю ей применения. Притащили за 50 рублей. Забрал, красивая штуковина. А прицепом проц

--- добавлено 12 янв 2021, предыдущее сообщение размещено: 12 янв 2021 ---

Ещё мать с процем (не смотрел каким) с 4 планками РИММ с радиаторами. За 150 рублей. Не стал брать.

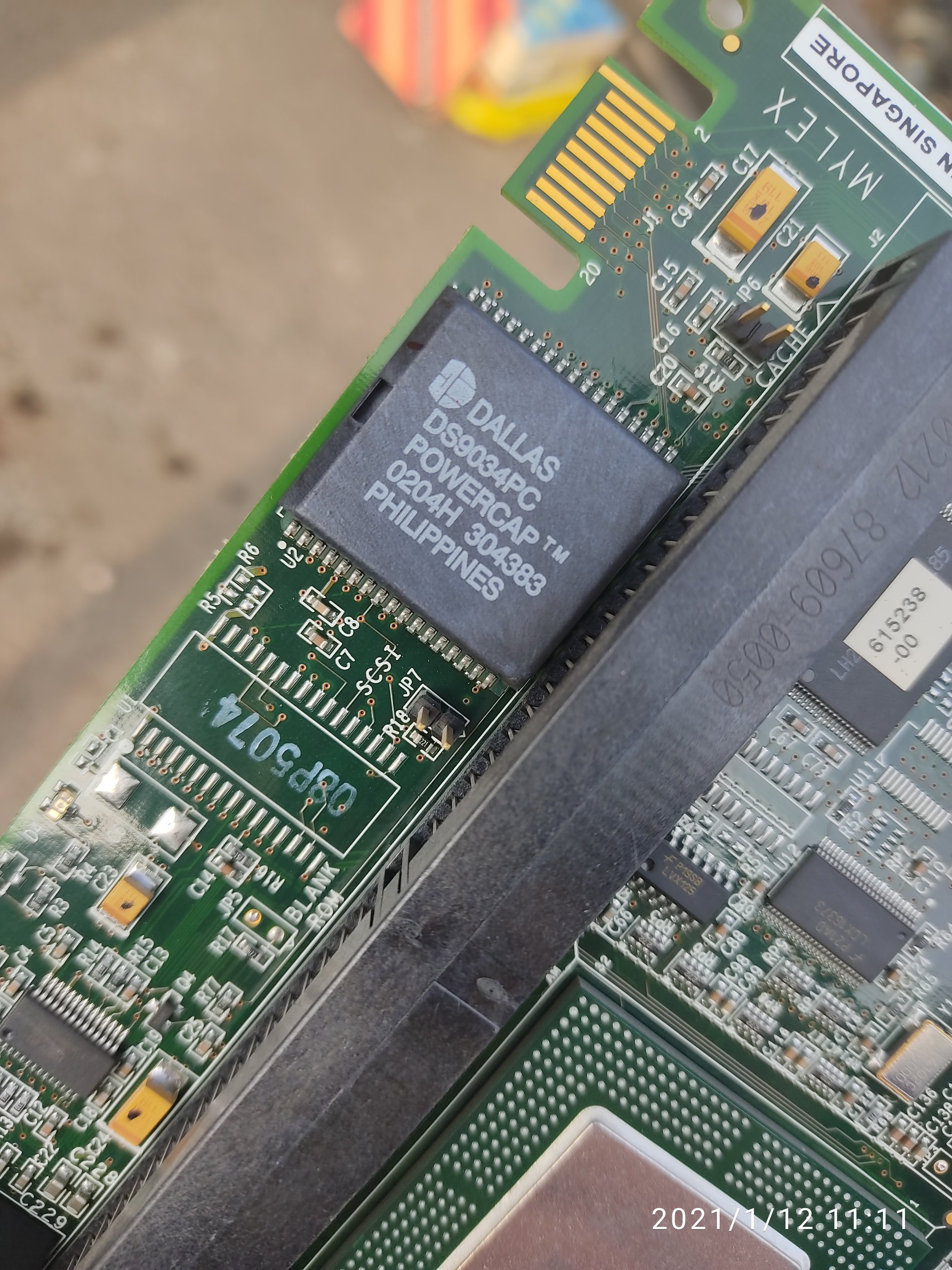

Надпись на плате: AcceleRAID 170.
Mylex AcceleRAID 170



Для сказевых винтов. ЕМНИП, под нагрузкой, греется очень не слабо.

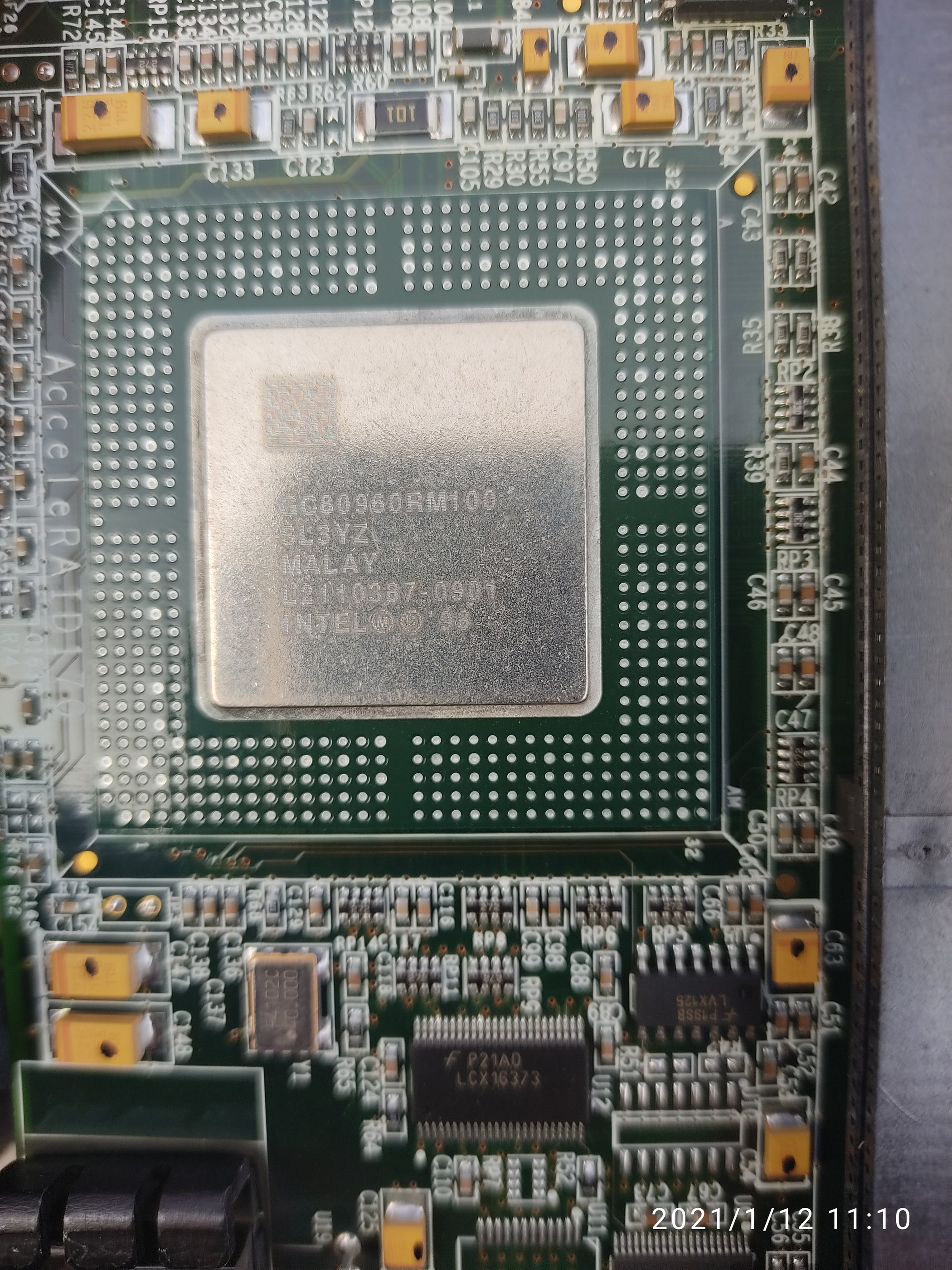

Там у процессора TDP ≈5 ватт.



Палец не удержать было, подпекало даже с обратной стороны платы.
Был бы там хоть какой радиатор, результат был бы лучше.
Ведь если задуматься, USB паяльники имеют мощность в лучшем случае эти самые 5Вт, вопрос ведь в организации теплоотвода.

Хотя я не уверен, что ковырял именно этот сказевый контроллер.



Вопрос в распределении мощности по площади.



RIMM - ценная штука, а в своё время - вообще ценник конский был. Вопрос в том, какого номинала каждая планка памяти.



Что за плата? Что за чипсет? Одночиповый(?) похоже. Желтые радиаторы были на гигабайтах, помню, однако гига, вроде, не стеснялась свои платы крупно подписывать. Не PC Chips?
Судя по АТХ разъему и одному чипу кэша плата довольно поздняя. SIS? UMC?

--- добавлено 4 авг 2021, предыдущее сообщение размещено: 4 авг 2021 ---

Действительно вроде похоже на PC Chips, только IO чип другой

PC-Chips M571 V 7.0A (SiS 5598) Motherboard, Socket 7 – AmoRetro.de

Технические характеристики:

• Socket 7 для процессоров P54C и P55 (частота шины 50-83 МГц)
• От Pentium 75 (1,5 * 50 МГц) до AMD K6-III + с частотой 500 МГц (6 * 83 МГц)
• 2 слота SD-RAM DIMM (выбор напряжения от 3,3 В до 5 В), 4 слота PS / 2 Simm
• через адаптированный BIOS поддержка до 128 ГБ дисков (в противном случае 32 ГБ), а также K6-II + / K6-III + / K6-IIIE +
• VCore от 2,2 В до 3,5 В
• Подключение питания AT и ATX
• Кэш-память 512 КБ на борту
• SiS 5598 SingleChip со встроенным графическим ядром
• Звуковой чип CMI 8330 ISA (совместимость SB-PRO и реальной SB-16 под DOS, плюс WSS, Direct Sound, Aureal 3D и т. Д.)
• 4xPCI, 3x ISA слота
• 2x USB через карту формы ATX
• 1x PS / 2 через карту ATX Form
• 2x последовательный, 1x параллельный
• 2xIDE (UDMA33) и 1x FLOPPY
• 1x игровой порт, ИК-разъем

Интересна интегрированным в чипсет(!) видео (до 4МБ расшареной из системной памяти)

похоже, что вот она

Elpina motherboard - PC Chips? \ VOGONS



Можно было бы взять , ради sl3fn Deschutes, если до 08.1998, то мультиклок, а РИММ надо смотреть 600, 800 или 1066. У меня 800 на 45 нс, 40 мечта.
