Hard Сбитый конденсатор Radeon 9800 PRO 256Mb 16 чипов

Доброго дня всем.

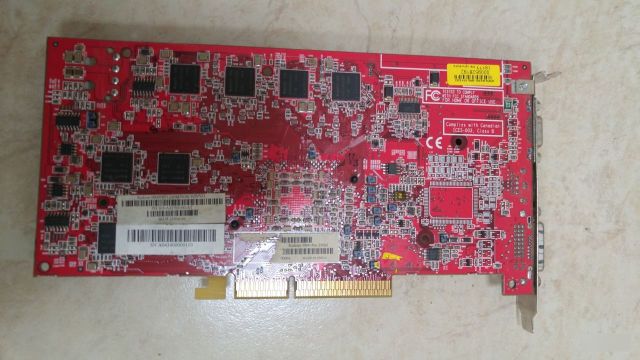

Заимел тут видеокарту RADEON 9800 PRO c 256 мегабайтами памяти набранную 16-ю чипами, по 8 шт. с каждой стороны. Насколько я понял, вариант достаточно редкий, т.к. ни обзоров ни какой либо толковой информации я про карточку не нашел. Есть куча обзоров по варианту с 256 метрами, но набранными 8-ю чипами.
[CUT=] [/CUT]

Собственно, вопрос, может быть у кого то есть такая же видеокарта? Всё таки сообщество достаточно большое, да и сама плата уже почти ретро, как никак 14 лет уже прошло с момента выпуска первых 9800.

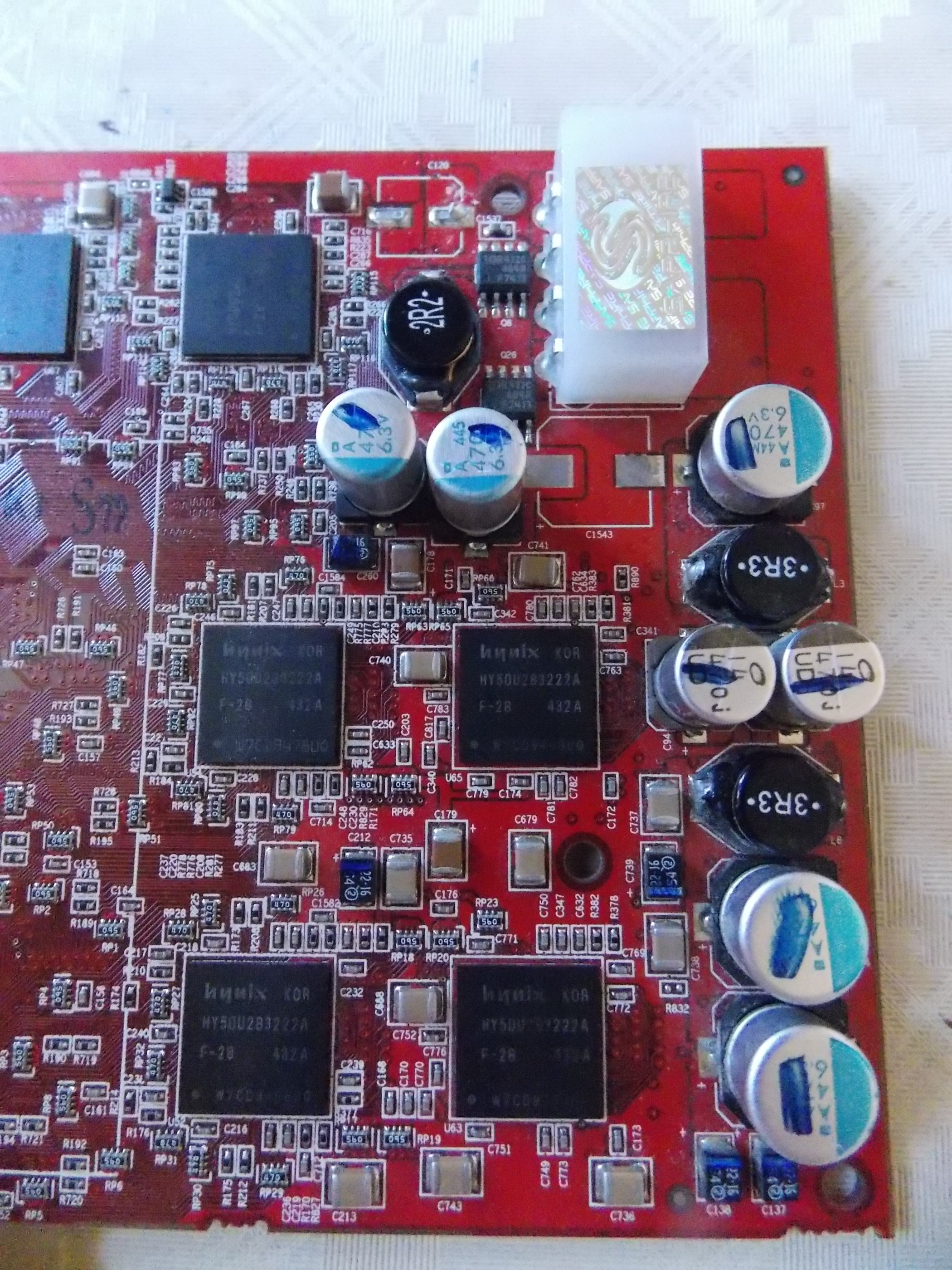

Меня интересует номинал конденсатора который распаян рядом с разъёмом MOLEX. На фотографии под катом видно пустое место слева от разъёма, подписанное как С120. Буду крайне признателен за информацию.
[CUT=] [/CUT]



Мультиметр есть? На что звонятся ноги?

--- добавлено 20 май 2017, предыдущее сообщение размещено: 20 май 2017 ---

Очень сильно подозреваю, что это 470мкф, 6.3В. Такой же, как и пара ниже.



Мультиметр есть, нога минусовая, соответственно звонится на землю. Куда уходит плюс пока не понял, видно переходное отверстие (его видно на фотографии, как раз под надписью С120), с другой стороны платы есть поле, но с него ничего не звониться рядом. Чувствую, что уходит это куда то во внутренние слои. Вообще судя по размеру посадочного места, именно 6,3 вольта на 470 микрофарад туда и надо ставить. Если никто не сможет подсказать наверняка, куплю пару-тройку таких кондеев, и буду экспериментировать.



Минус на земле. Плюс не звонится на разъём питания, пины AGP слота, или выводы Q26 и Q8?

--- добавлено 20 май 2017, предыдущее сообщение размещено: 20 май 2017 ---

Вообще, с очень высокой долей вероятности это не какой-то уникальный конденсатор, а один из уже имеющихся на карте. Потому как производитель всегда старается обойтись минимальным количеством наименований компонентов, для и упрощения их поставок. А уж если это фильтрация выбросов по питанию, то там можно будет ставить почти что угодно.

ЗЫ. Плюсовая нога не звонится с плюсовыми ногами других конденсаторов?



На разъем питания нет, на Q26 и Q8 тоже нет. Нашел соответственно 6 или 7 пинов на APG. Значит скорее всего действительно 6,3 вольта.



Смотри распиновку AGP.
Сторона А - обратная (верхняя по положению видеокарты в классичесом системнике), B - лицевая (нижняя), нумерация идёт от крепёжной планки видеокарты.



Думаю, пока информации более чем достаточно. Если возникнут вопросы уже после покупки кондеев, буду думать дальше. Спасибо!



http://pinouts.ru/Slots/agp.shtml

--- добавлено 20 май 2017, предыдущее сообщение размещено: 20 май 2017 ---

Ты хоть скажи, куда на AGP он идёт. А то вдруг +12В.



Как же мне нравится, когда железку переводят в разряд редкости.
Нет карта самая обыденная, а кол-во чипов памяти на уникальность не влияют. Что было на заводе, то и ставили.
Разница в адресации онной не более.

А кондера там нет изначально.

--- добавлено 20 май 2017, предыдущее сообщение размещено: 20 май 2017 ---

Думаю в никуда, это один из средних вариантов карты.



Всё верно, идёт в AGP порт на пины 3,3 вольта.

Карта может быть и обычная, но обзоров именно такой модификации я не нашел.
Выглядит сама ВК не обычно, по крайней мере для меня. Во времена когда 9800-е "рулили" я таких в магазинах не видел.

По поводу кондёра, вот у меня явно видно что его выломали из посадочного места, причем самым варварским способом. Там припой именно отломан и торчит кусок ламели от кондёра.



Да в общем сложно на карты смотреть сквозь коробки или антистатический пакет.

Там могли напаивать провод для тестов или еще чего. Подумать, что он там должен быть. Надо знать историю карты, но как видно он там в общем и целом не очень нужен.

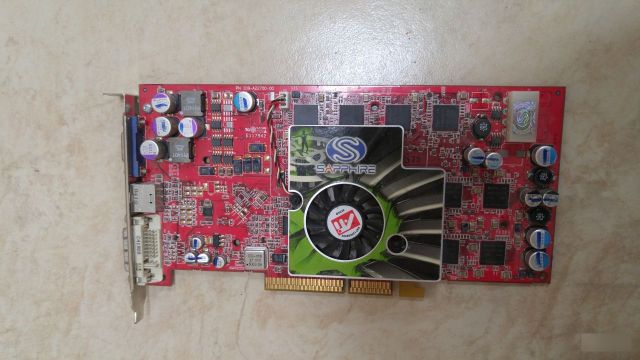

Экономия на спичках. В некоторых китайских подвалах все же запаивают:



Как вариант еще от партии. В общем сам уже нашел эту же картинку. В итоге, что с ним, что без него - работать будет.
Предположу, что просадка по питанию будет если карту гнать. У других моментах один фиг.

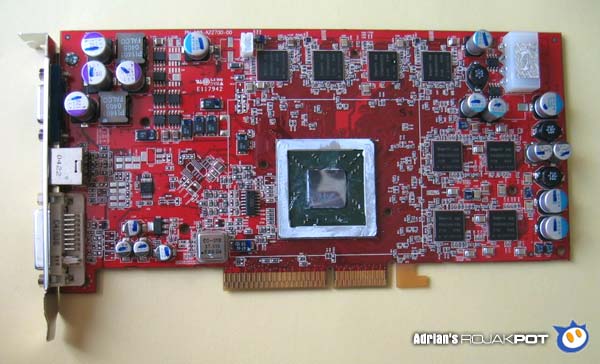

@TheMadLynx, Вот именно на этой фотографии явно виден кондёр, но не понятно какие у него номиналы.



Предполагаю, что это линия питальника памяти. Так что лучше все же поставить. Номинал как у пары ниже: 6.3В 470 мкФ



и переделать в 9800XT попутно.



Что же, так и поступлю, но завтра.

9800 ХТ будет у меня на следующей неделе. Карту можно переделать в XT, но без поддержки overdrive и температурного мониторинга.



Ну в общем да, так как в ней этого нет.



@tuliss, Прошу прощения, я так понял у вас есть такая же ВК? Можно попросить вас, сфотографировать поподробнее обратную сторону ВК? А именно то место где сидит переключатель, отмеченный на плате как SW1.



У меня ее нет, но я так понимаю речь об переключатели стандарта tv-out. Он переключает pal/ntsc.
