Hard Сервер - собери сам

Можно где-нибудь найти видеоинструкцию как правильно подключить материнскую плату Supermicro MBD-X10SLL-F

к корпусу RIM 2000 X07 Black?



http://www.youtube.com/watch?v=a6gxnS8VdV0 - ну вот что-то на этой странице про неё есть.
Плата - как плата. В чём проблемы-то? Распишите по-подробнее - не понятно. (можно ЛС).
________________
Вот - (не совсем то, возможно для лучшего понимания) http://www.youtube.com/watch?v=QDsupLQpTqI
_________________
Ну и http://www.supermicro.com/products/motherboard/Xeon/C220/X10SLL-F.cfm в обязательном порядке.



Самая обычная плата. Действительно что именно смущает, а главное зачем вам этот сервер если не секрет?



что бы потом тех кто поможет со сборкой использовать в качестве техподдержки. Ну и задать ещё 101 вопрос по серверному ПО и прочему.



Конечно если нет мануала втыкать проводки для кнопок и лампочек приходится наугад, конечно долго придется этот код разгадывать. Еще там 6 SATA, 2 из них скоростные, только какие?

---------- Сообщение добавлено в 21:55 ---------- Предыдущее сообщение размещено в 21:53 ----------

файловый сервер чтобы флешки и HDD каждый раз с собой не возить и изучать все как он работает



www.supermicro.com/manuals/motherboard/C222/MNL-1428.pdf



Скоростных не 2, а 4. (6Гб\сек) - чёрные. 3Гб\сек - белые - 2шт. Мануалы, биосы и драйвера всегда доступны на официальных сайтах производителей (за исключением производителей почивших с миром (или без онного). А supermicro и ныне здравствует.
_________________
Нет. Пардон - наоборот: Скоростные это белые. Вышеприведённая конфигурация - для SLM



Насколько сегодня ценны серверы на базе Dual Socket-603 + RIMM800? Каков их потенциал сегодня? У меня завалялся один, почти комплектный, в родном корпусе HP, 2 x Xeon 2GHz, AGP4X-Pro, RDRAM up to 4GB ECC and NON-ECC, два слота PCI-64 66MHz, набортный SCSI. Память выдрали вражины, я его запускал только с двумя плашками по 64мб. XP крутится, но, конечно, с таким объёмом ОЗУ ничего не поймёшь.



У меня друг фанатично хотел сервер как хранилку, купил HP модель сейчас не вспомню, двух процессорный по моему на 604 цокете, в общем сервак в сборе, ему продали по моему за 800р, ещё и на машине до дому довезли. Старинные серваки стоят фигню, и никому не нужны. А главное с ними сплошной геморой. Поэтому свою хранилку я собираю на домашнем АМД, сначала думал с Оптероном. Но потом забросил, и взял обычный Феном 2, а так как все АМД умеют ЕЦЦ, то и ЕЦЦ память. Всё больше ничего и не нужно.



Значит, вытащили из него самое ценное. Хорошая топовая память никогда не дешевеет, будь то SIMM или RIMM. Возможно, имеет смысл оставить как дачный вариант. Но ревёт он, как самолёт



Столкнулся с непреодолимым препятствием. Так как плата у меня не простая MBD-X10SLL а еще со знаком + она имеет 8-фазное дополнительное питание для процессора. Блок питания на корпусе RIM 2000 X07 Black не подходит к плате, потому что у него только 4-фазное дополнительное питание для процессора + еще вентелятор на корпусе с 3-фазным питанием, которого на материнской плате не существует. Там для вентеляторов только 4-фазные. Как это исправить?

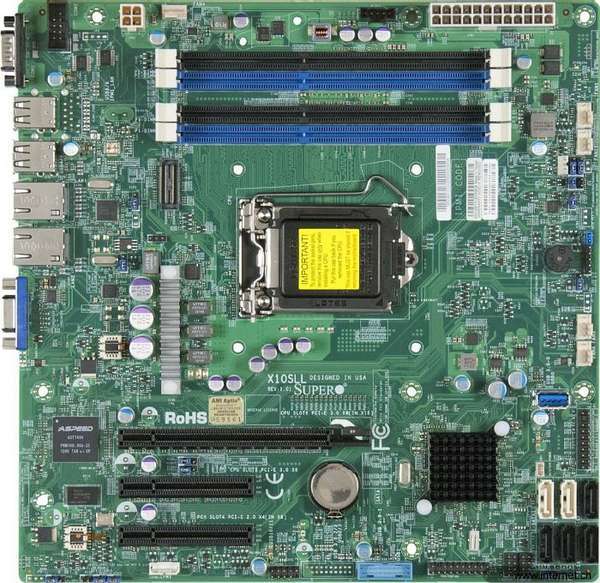

Что там у вас с блоком питания (какой он в корпусе?) не знаю. Питание у материнки, что на фотографии - самое наиобычнейшее. Внимательно изучите http://forum.ru-board.com/topic.cgi?forum=27&topic=20390 - поймёте, в чём ваша ошибка. Что касается вентиляторов: что вам помешало воткнуть 3 контактный вентилятор в четырёх-контактный разъём? Вот именно - ничего. Работать он будет ничуть не хуже. В рамках своих возможностей.



Перевожу на русский язык - у чувака блок питания с 4pin доп питанием +12В. На плате разъём 8pin, и он не может додуматься как его воткнуть (одно единственное положение). В корпусе обычный трех пиновый вентилятор (+12В,Таходатчик, земля) и ему не хватает мозгов воткнуть его в совместимый с ним 4пиновый разъём (+12, таходатчик, земля, регулировка оборотов) - одно единственное положение.



Что сие значит по вашему? Фазы питания распаяны на плате, и сблоком с его форм фактором и прочим напрямую не связаны. Может вы имели ввиду что он 24+8 пин? Чего нет на фото.

Лучше фото шильдика БП, в инете я вижу только корпус и только в гривнах. И то что БП 460ватт. Может и китайчатина палёная я хз.



Сейчас блоки питания что-то не умеют делать. Только один из редких нашли в котором эта плата смогла заработать. Там кроме вольтажа и ампер требуется какая-то редкая и сложная формула, которую подобрать очень трудно



Нет я понимаю я болею, но вы ? тоже ? Какая формула ?, что там редкого ?
На сайте производителя написанно черным по белому:

Питание:
Основной разъем питания: 24 pin
Разъем питания процессора: 4 pin

выбирайте



tuliss, ты не понял. Сборка серверов дома на коленке, когда нихрена в этом не смыслишь - это чёрная магия. А коли так - возможны любые вещи и магические формулы !

Скорее всего "редкая и сложная формула" - минусы.



с учетом, что под процессор идет 4 pin и там всего два по 12, о каких вообще 8 фазах идет речь :0 . Фаза она вообще только в переменном токе.

---------- Сообщение добавлено в 22:30 ---------- Предыдущее сообщение размещено в 22:27 ----------

Это из разряда, когда человек попросил составить меня программу для определение принадлежности точки в многоугольники Алгоритм человек не может понять 3 день, пришлось дать ссылку на дескретную математику.

А вообще да, я уже которую тему удивляюсь над человеком. С другой стороны упорство достойно похвалы, хоть и изредка.



О фазах луны. Не забываем про магию.

Я всё жду, когда в теме появятся розовые пони.



Ох не хотел ничего писать, но прорвало... Вот такая была первая осознанная сервачная со специально купленным железом http://vk.com/album14721535_129130035. Там в описании есть конфиг. Ранее сервачок крутился на старом десктопном железе, что-то типа атлона. Цели сервака - шлюз, стандартные сетевые службы типа дхцп-днс-смб, фтп, днла ну и всякие майнкрафты с кваками. В качестве железа для экспериментов очень даже, так как деньги тратить не надо, все на голом энтузиазме, заодно и линукс подучил. Позже с премии таки купил HP Microserver тык (цена на момент покупки, декабрь 13ого, была около 8-9 тысяч рублесов). Для домашнего сервака лучше варианта не найти, так как всё остальное шумное, жрет много энергии и громоздкое. В итоге имеем забитый хардами, относительно мощный домашний сервачек, которого хватает для всех нужд моей семье из 4-х человек (мультики - детям, исошки и фильмы - взрослым). В качестве ОСи стоит дебиан.
З.Ы. ТС советую забить на самосбор сервака...опять же вопросы, задаваемые в начале крайне не корректны и приведут к куче граблей с вилами =)
З.З.Ы. А вообще могу подарить парочку пролиантов и один супермикро с кучей сказевых хардов, под нужды домашнего сервака подойдут замечательно. Только вот шумят как боинг на взлете. Зато можно отапливать помещение в холодное время года =)
