Hard USB преобразователь TTL to UART FT232RL

Подскажите, пжл.

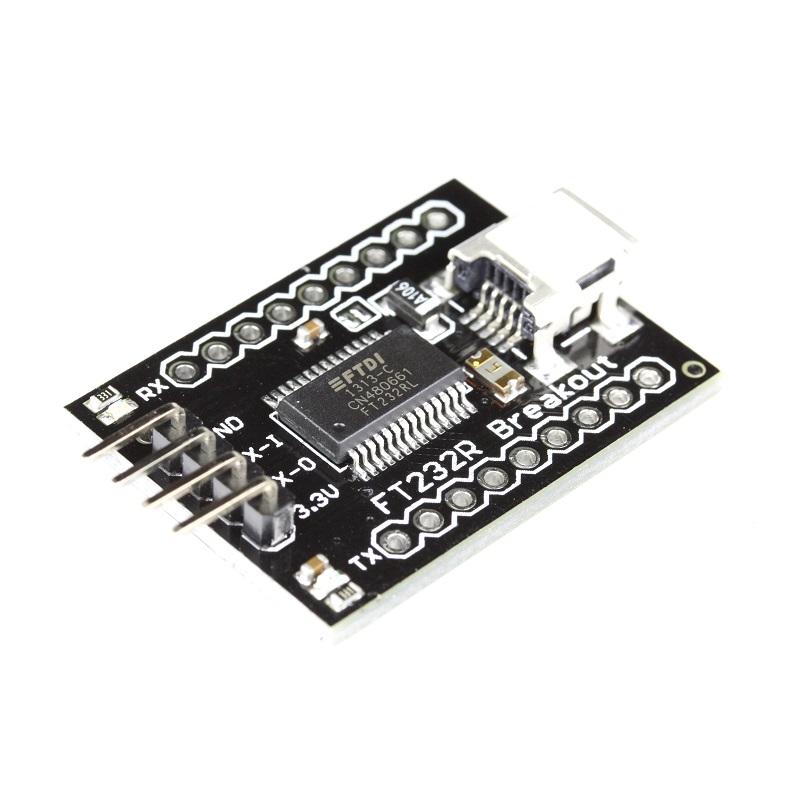

Попал в руки сабж. Типа такого, пострашнее, но выводов побольше:


Хочется сделать с ним две практические вещи:

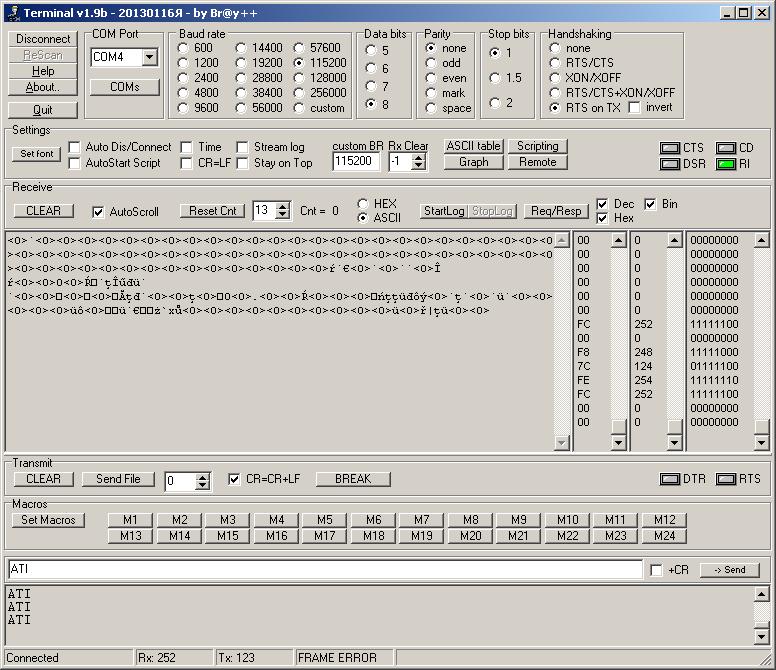

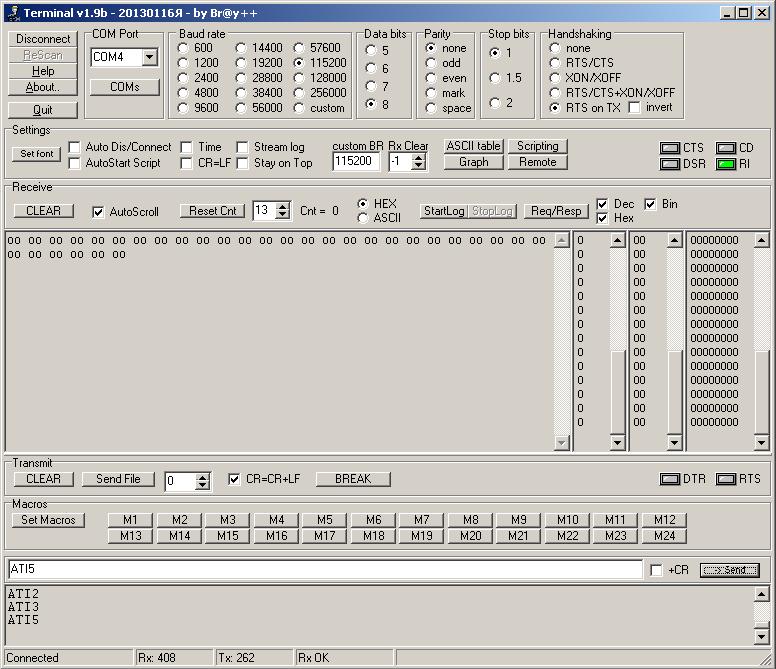

1. Подключить к какому-нибудь устройству, чтобы _осмысленно_ поговорить с этим устройством через Hyperterminal.
Какое устройство (распространенное) может так поговорить?

2. Прошить сабжем какую-нибудь флэш (ПЗУ), вроде можно. Какую, как?

С чего начать?

Спасибо.



Что-то разговор не клеится...



Что угодно, где есть UART. Начиная от материнок, заканчивая поделиями на ардуинах. В том числе, жесткие диски, модемы, телефонные базы, контроллеры кондиционеров - тысячи их. Но без документации с описанием команд и параметров протокола осмысленного общения не получится.

Этим устройством ничего не прошьёшь, кроме, может, микроконтроллеров (ардуины, стм и прочее), у которых в загрузчике может быть прописан опрос UART перед загрузкой прошивки. Старые флэшки шьются по параллельному интерфейсу. Более новые - по SPI. Для этого есть соответствующие устройства:
https://www.aliexpress.com/item/4000050147266.html



@TheMadLynx, я вроде встречал упоминание про программатор на FT232RL с использованием bitbang. И там, кажется, совсем простенькая схема была.

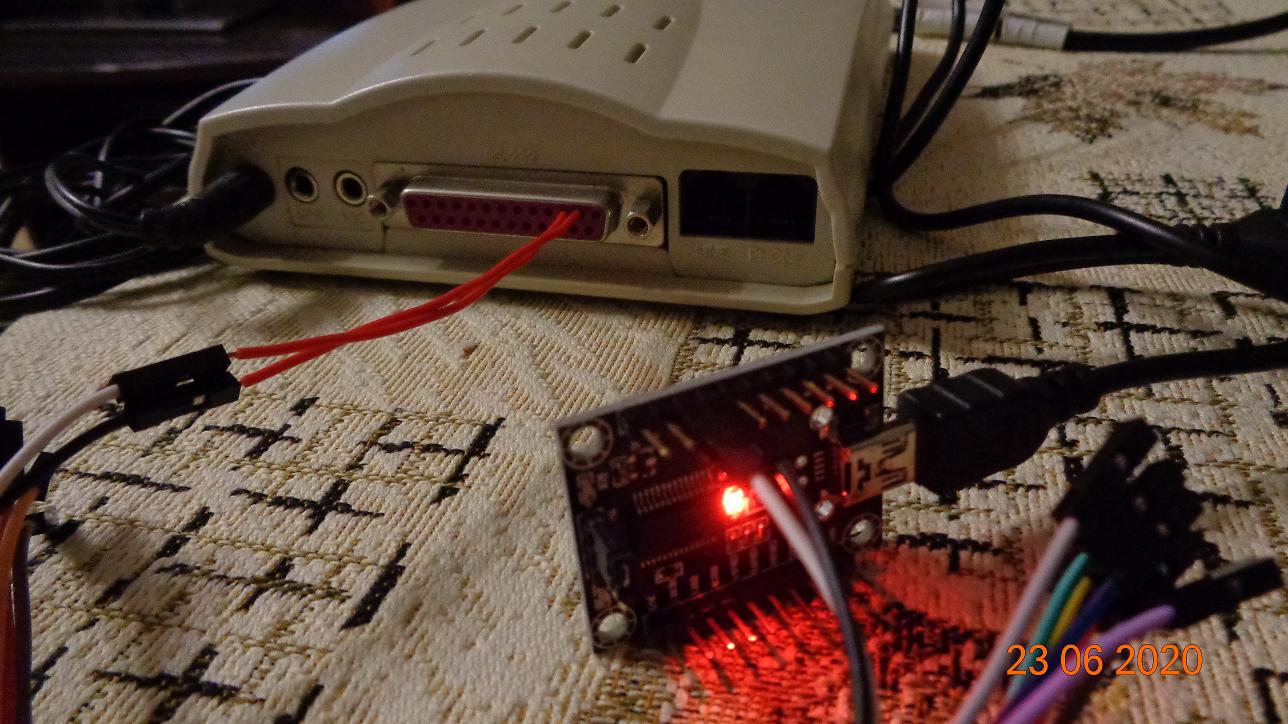

А вообще, я правильно понимаю, что точно такие же RX/TX есть на гнездах DB25F в старом ноутбуке? На платке правда еще куча каких-то CBUS-ов и мигает красиво



Логически - да, но электрически они не совместимы, так как такая платка конвертирует в UART, а на материнках COM-порты работают по RS-232. Чип на переходнике сгорит без преобразования уровней сигналов RS-232 <-> UART.



RS-232 <-> TTL тогда уж...



Как «чайник» делал UART <-> RS232 конвертер для Orange Pi



@TheMadLynx, вот здесь прочитал, что для программатора AVR достаточно только FT232RL:

FT232RL: USB-программатор для AVR без дополнительной прошивки

Не уверен, но судя по статье этого должно хватать для всяких 8-ногих attiny, atmel, atmega flash/eeprom. На моем преобразователе выводы, кажется, с большинства ног FT232RL, включая перечисленные в статье.

Хотя нашел и AVR USB ISP color программаторы на 10 пин, и схему с программатором Громова. Также вижу много непонятной пока информации про возможность SPI/ISP и даже JTAG на всяких Arduino. Вобщем, в растерянности, что выбрать, да и цены очень разные.

Конкретно темой программаторов занялся при необходимости залить прошивку в atmel AT25F2048N.



Вывел ноги с FR232RL на DIP8-панель (как показано на схеме):

http://avr.ru/int/Files/Picture/programmators/ft232rl_universal/pic15.PNG

Там же скачал программу для прошивки. Вставил в панель eeprom at24c32a (I2C).
Считываю - везде FF.
Меняю первый FF на AA. Записываю. Правлю CRC руками/автоматом/оставляю как есть.
Считываю заново - везде FF. "Не записалось" думаю.
Так много раз, в различных вариантах, с различными резисторами.

Потом беру другой девайс, считываю: AA FF FF.
Т.е. на ft232rl как-то записалось, но прочитаться не смогло.
Проблема, конечно, в резисторах (часть уже стояла на плате).

"Забавное уссстройссство!" (с) С. Лукьяненко.
