Hard В каких случаях матплата изолируется от корпуса?

Вопрос из детства:

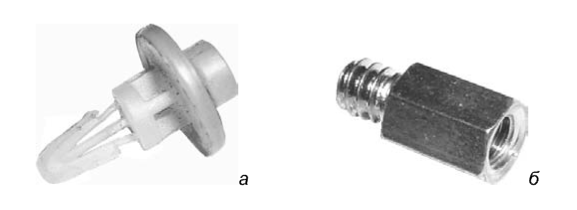

Давным-давно (скорее всего во времена AT) матплата не касалась корпуса (ставилась на пластиковые ножки).

Сейчас матплата ставится на металлические проставки плюс металлизация крепежных отверстий.

Почему так? АТ - без заземления на корпус, АТХ - с заземлением?



Всегда во всех АТ корпусах, которые я видел, имелась, по крайней мере, одна латунная стойка для жесткого крепления платы к поддону и электрического контакта с ним же. В поздних АТ корпусах (под 370 сокет, например) уже были обычно все стойки латунными.



Насколько помню, ранее это мотивировалось тем, что при таком способе крепления плата не испытывает особых механических напряжений.
Ну и снимать удобно было.



Крепления эти тоже были разные. На "пентиумных-четверочных" корпусах были пазы, откуда плата вместе с пластиковыми стойками вынималась вверх после отвинчивания единственного винта, который был привинчен через упомянутую латунную стойку.

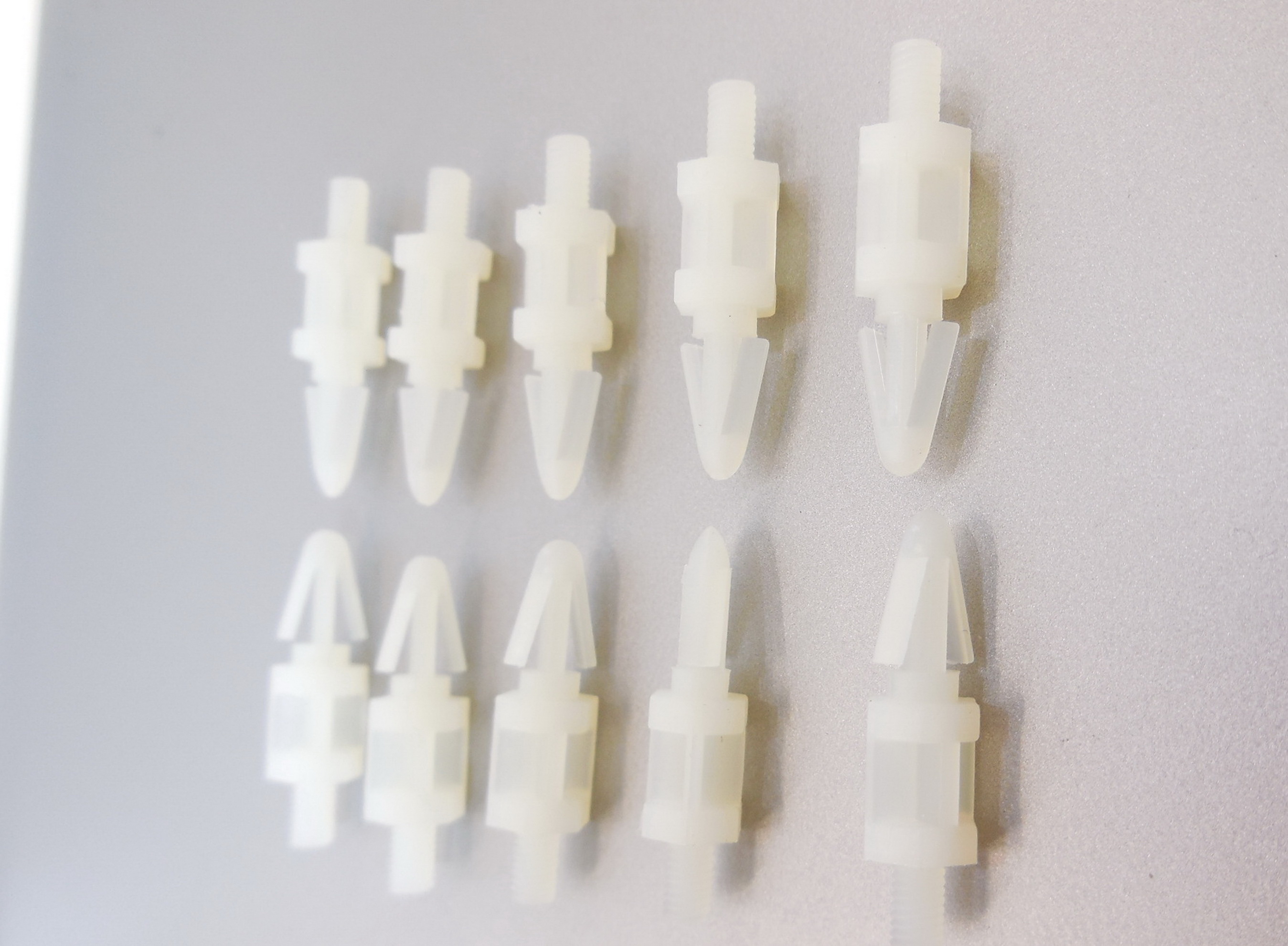

На S370 корпусах часто плата была на пластиковых винтовых стойках, которые для демонтажа платы нужно было поджимать по одной пинцетом, а плату тянуть к себе.



А заземление на корпус при втыкании в советскую розетку (без третьего провода) что-то дает?

По воспоминаниям, вся плата стояла на пластмассе, латунь помню где-то начиная с РIII.

Offtop

Хотя, возможно, одна металлическая по центру стояла



Крепёжные пластины карт расширения имеют контакт с землей блока питания со стороны карты и прикручиваются винтом к корпусу.

Надо смотреть всю систему от щитка и типа заземления.
В общем случае заземление защитное, предназначено для снятия напряжения с корпуса при неисправностях. Его сопротивление должно быть меньше сопротивления тела человека (условно принимаемому равным 1 кОм). При аварии через заземление проходит аварийный ток, который должен вызвать срабатывание средств защиты (предохранители, автоматические выключатели, АВДТ и т.п.).
Некоторая техника, выпущенная в СССР (например, пылесосы), имеет подключение фазы и нейтрали к земле (часто к корпусу) через конденсаторы. Даже в нормальном рабочем режиме на корпусе таких устройств допускается присутствие напряжения. Если заземление корпуса не предусмотрено разработчиком, то его заземление может привести в красивому фейерверку и срабатыванию защиты в распределительном щитке.

--- добавлено 23 июл 2021, предыдущее сообщение размещено: 23 июл 2021 ---

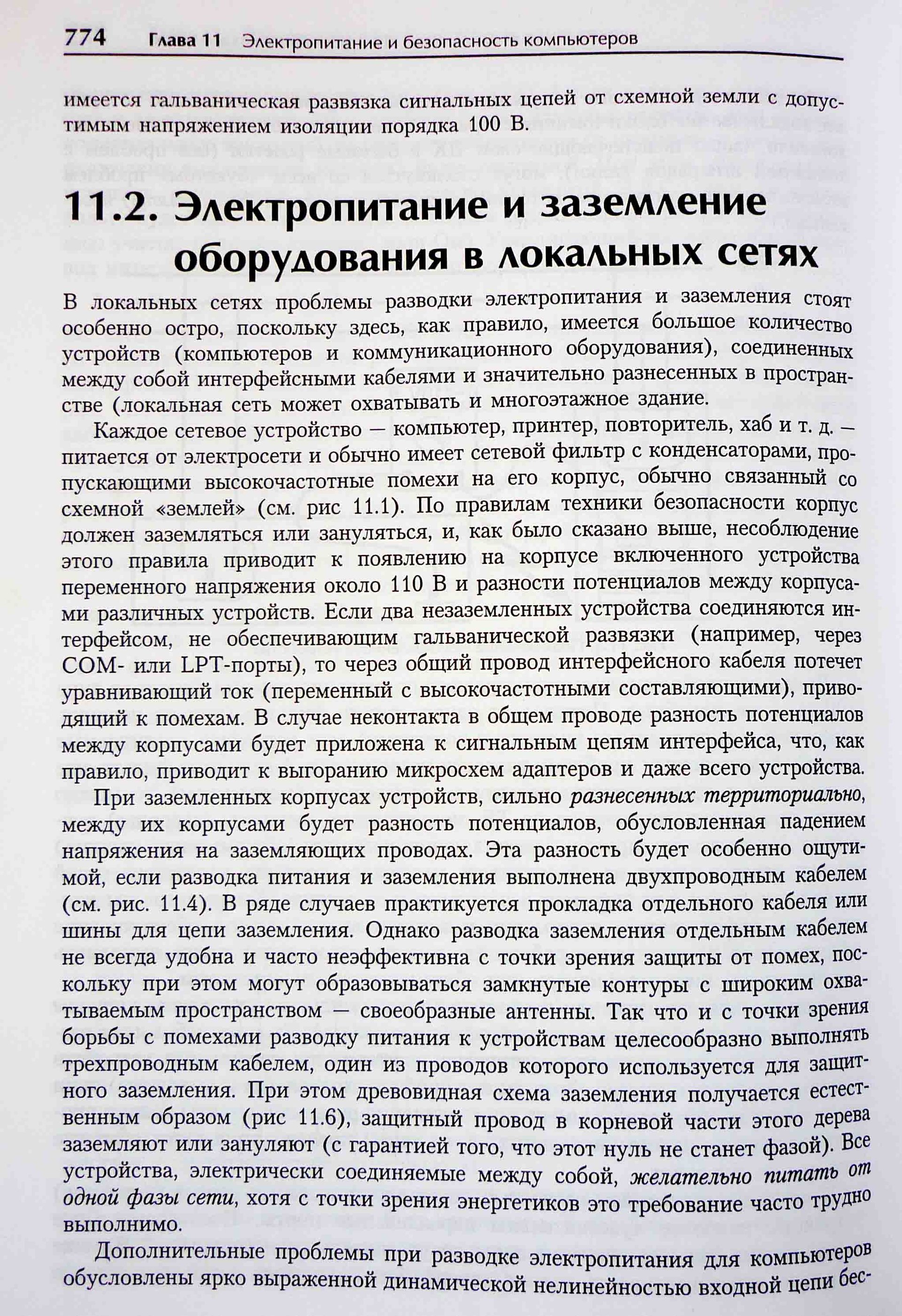

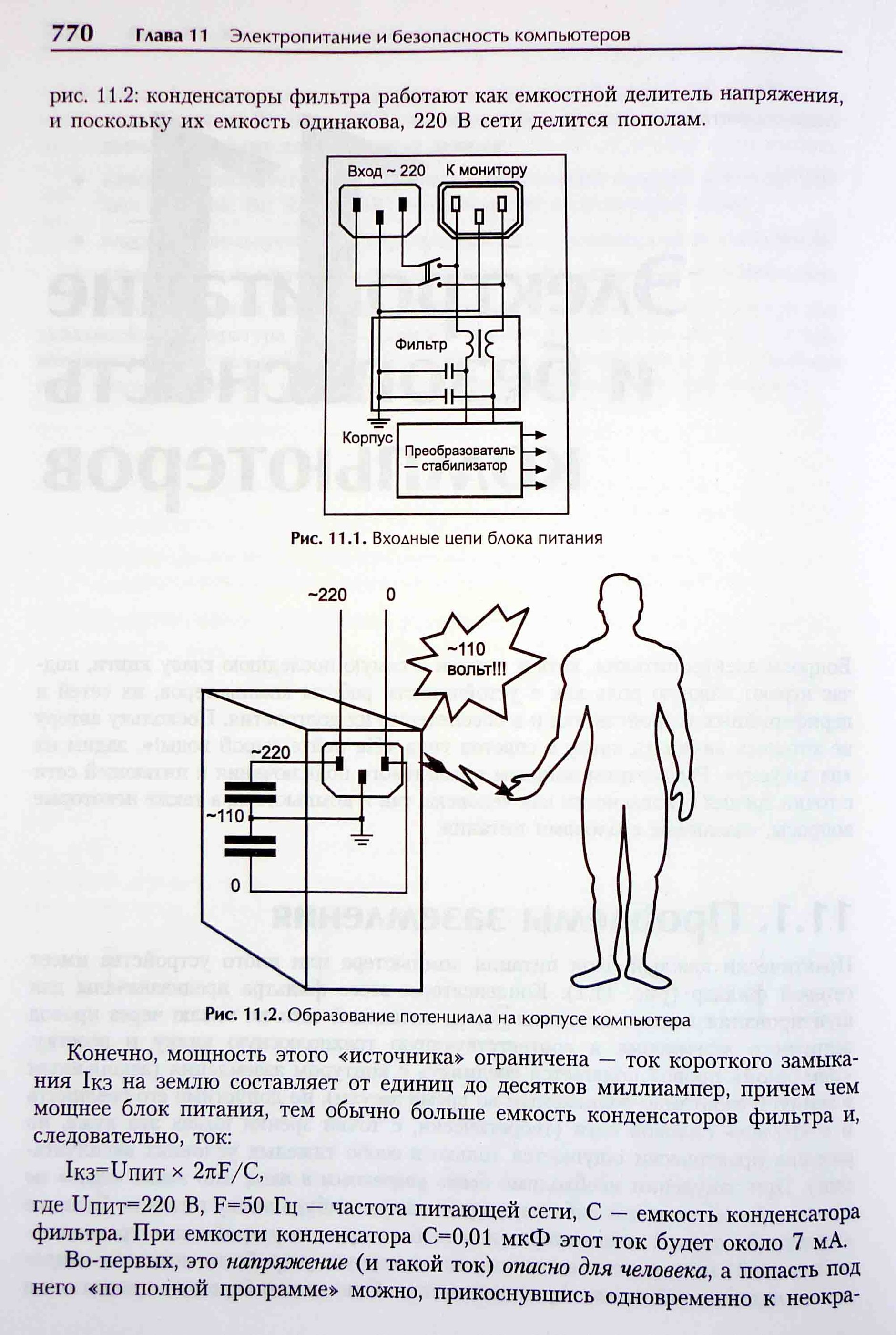

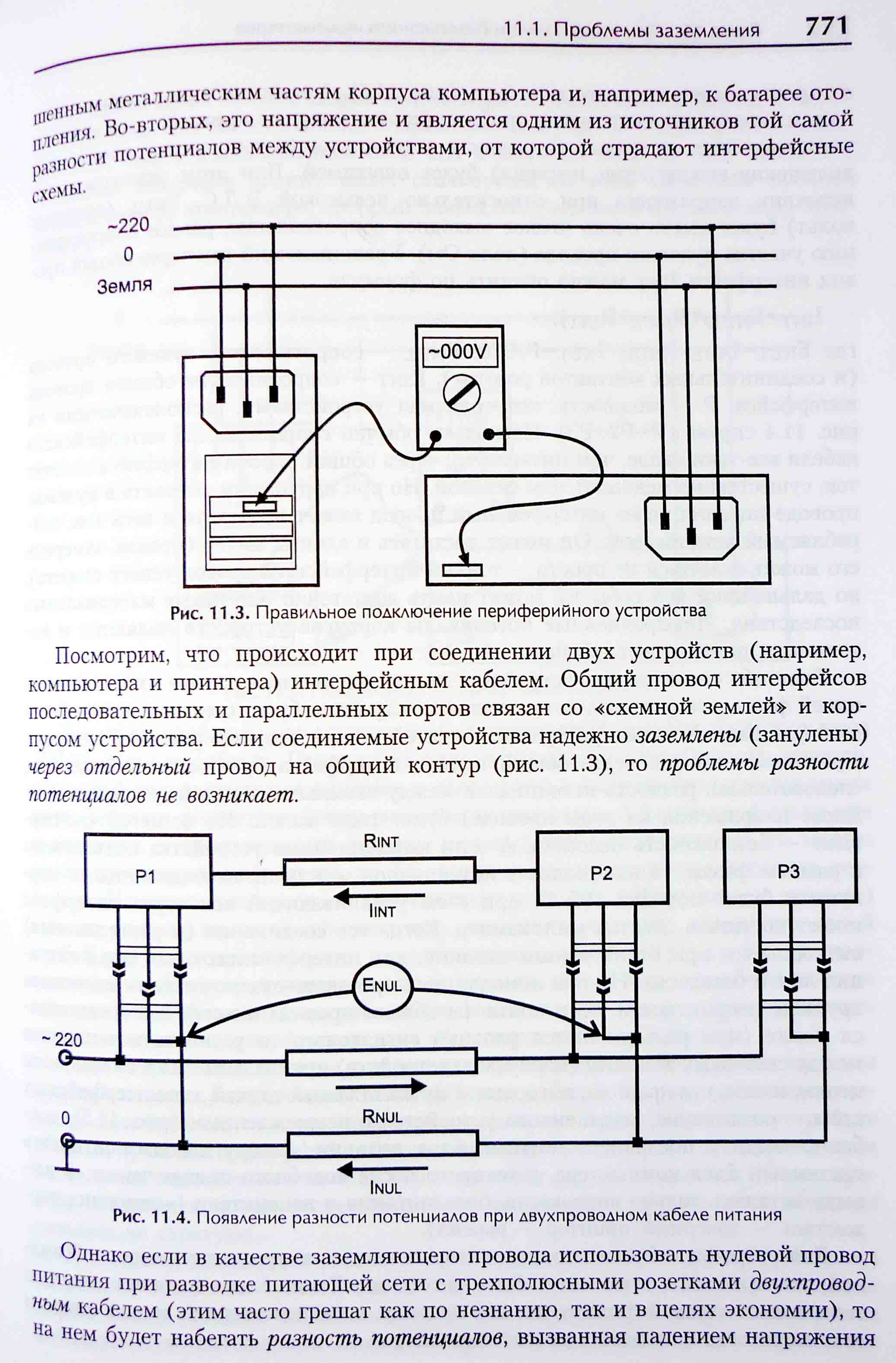

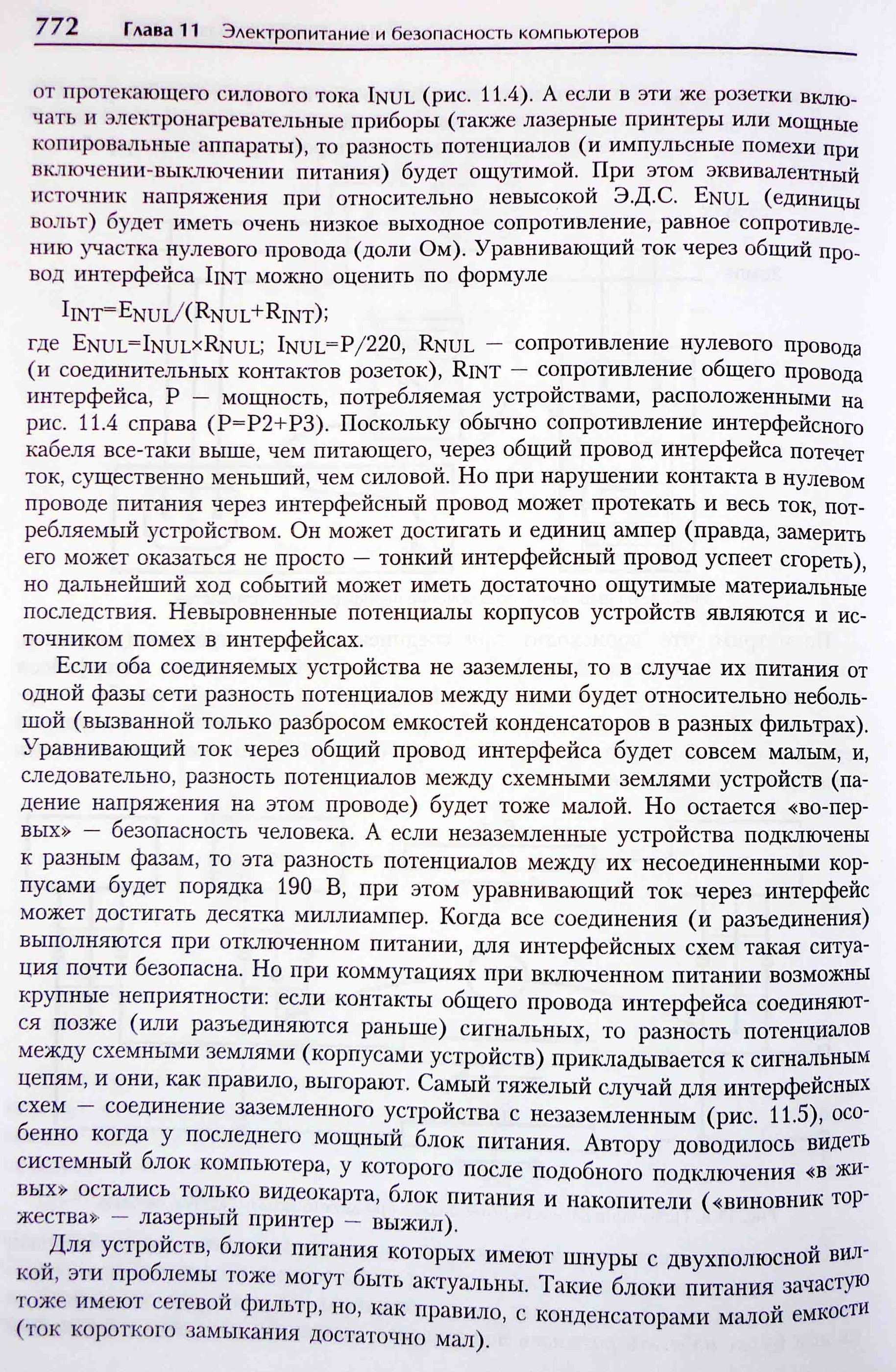

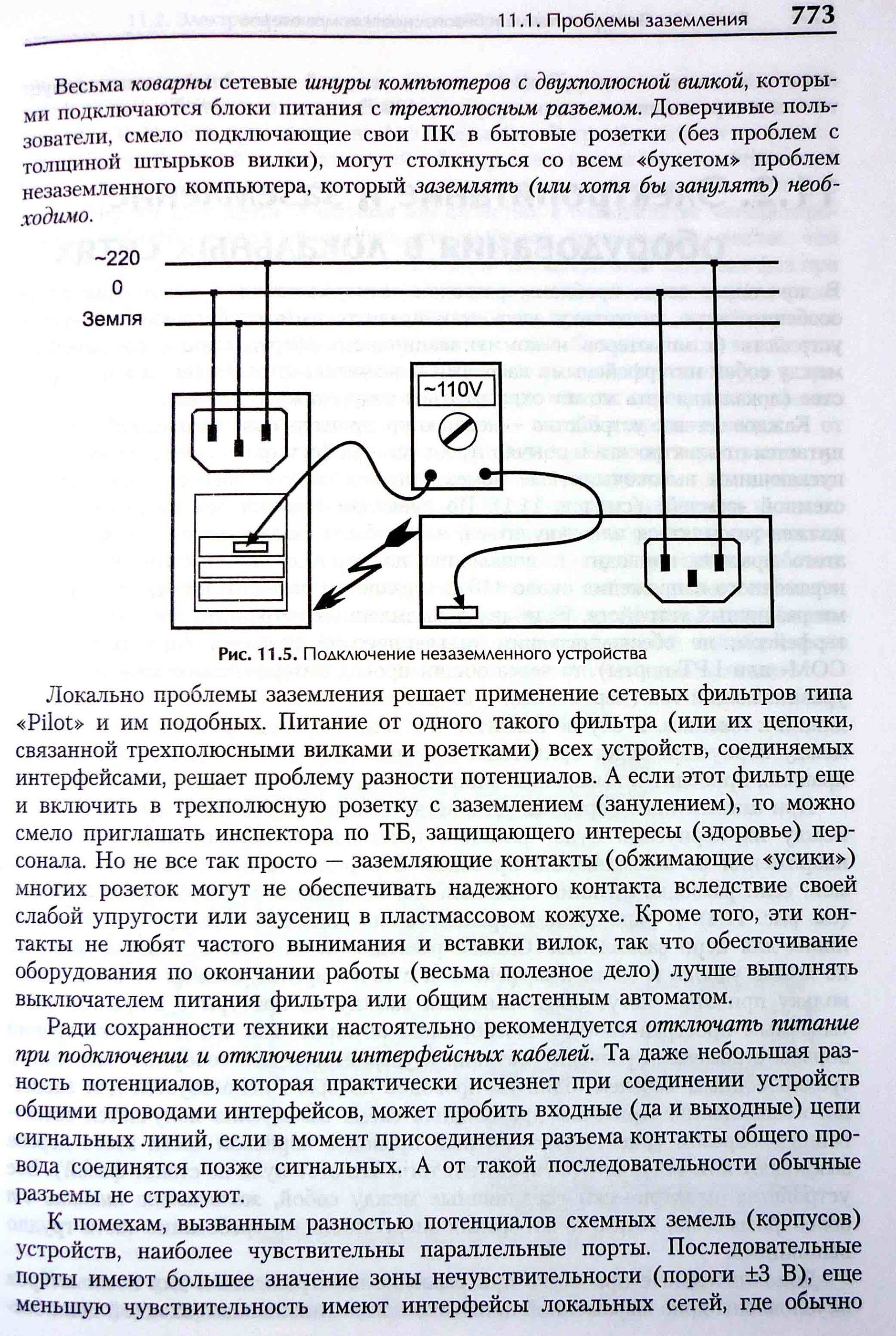

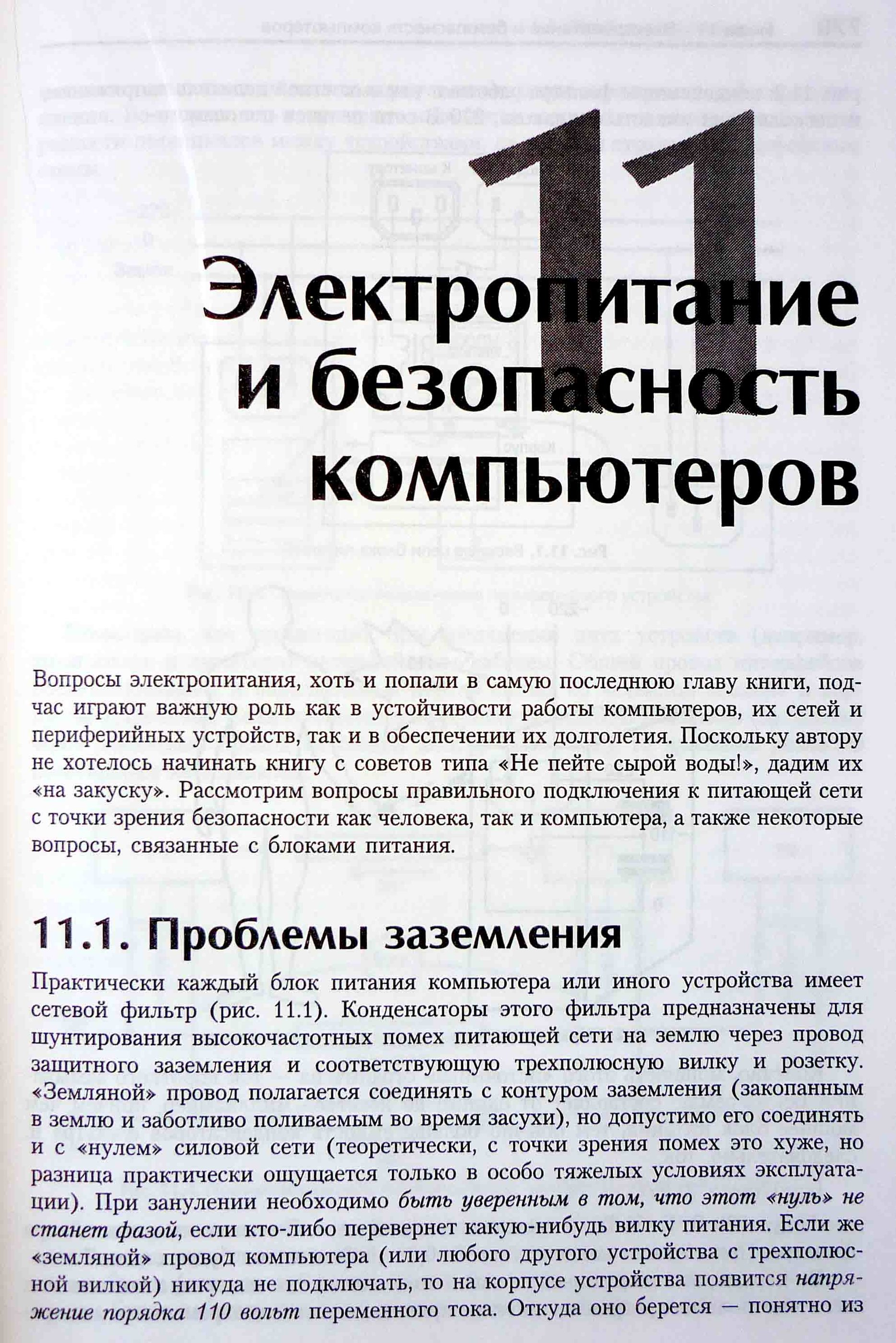

@Strannik_, это из книги М. Гука?



@Kristobal Hozevich Hunta, да.
