Hard Chaintech 6LTM2 положение джамперов.

Тема в разделе "Hard & Soft", создана пользователем Колючий, 17 ноя 2019.

  1. Колючий

    Колючий

    Регистрация:
    6 май 2008
    Сообщения:
    4.236
    Намылился я сделать себе ретросистему на Pentium II 266, i440LX, i740/Matrox G200/Riva TNT (нафиг не нужна, но хочу...).
    Нашёл нормальную ATX материнку на i440LX - Chaintech 6LTM2. Есть у неё проблемы, следы окислов на дорожках и переходных отверстиях, относящихся к первому каналу IDE, очень окисленный LPT разъём и посрадавшие COM разъёмы. Всё это чистить, лудить, перепаивать, мыть.
    Но, предварительно прозвонив IDE и выкусив совсем плохой LPT, решил проверить на запуск. Материнка стартовала, зависла на определении Slave винчестера основного канала (явно надо чинить, я в ретрокомп хочу 3 винта + CD). Ладно, работает. Только тестовый Pentium II 333 определился как Pentium II 166...
    Начал копать перемычки. Полноценного мануала не нашёл, на th99 есть эта материнка, но там явно косяк с описанием.
    CT-6LTM2
    CN12 указана как "Fan 2". Какой нафиг вентилятор на колодке 6х2 пина??? Тем более место характерное. Очень похоже на установку множителя и FSB. Тем более что множителей на второпнях было мало, а FSB будет 3-4 позиции.
    В биосе можно выставить конкретно P-II-333 и всё определяется нормально, можно даже в User Define выставить множитель от 2 до 5.5 и FSB выбрать 60, 66, 68, 75, 83 МГц, P-II-133 у меня получился, P-II-120 - уже нет :) . Но всё же хотелось бы полного контроля не только в BIOS...

    Попадался кому мануал, или описание без этой ошибки?

    Последнее редактирование: 17 ноя 2019
  2.
  3. TheMadLynx

    TheMadLynx

    Хелпер

    Регистрация:
    9 июн 2015
    Сообщения:
    2.961

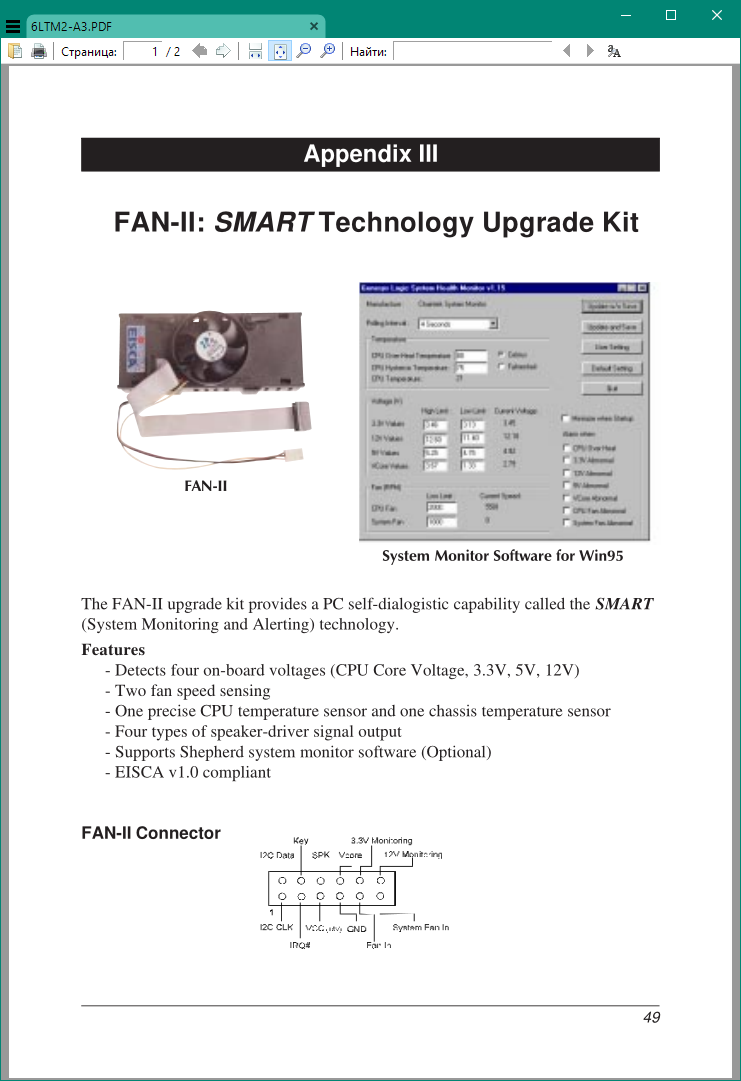

    upload_2019-11-17_12-28-2.png Вот такой.
    Все настройки частот и множителей в чайнтечах, начиная с Socket 7, призводятся через биос. Иногда, добавляют перемычки, но они всегда очень ограничены по возможностям. Например, на bx-ах можно перемычкой частоту шины форсировать (66 или 100).


    Вложения:

    • 6ltm2_0.rar
      Размер файла:
      401,8 КБ
      Просмотров:
      40
    Goblinit и Колючий нравится это.
  4. Колючий

    Колючий

    Регистрация:
    6 май 2008
    Сообщения:
    4.236
    Вот этого я точно не ожидал. :)

    Спасибо.
