Dos 6.22 проблема с запуском

Сейчас это уже отошло на второй план. Заставить бы так работать, как работал... А так - это норма. Опрератор сдуру и сломать может станок, если дуралей. От него точить детальки по готовым прогам требуется и станок обслуживать, инструмент там менять - ничего лишнего. Но про это пока временно забудьте. Нужно вернуть хотя бы прежнюю работоспособность. А для этого нужно понять,что чем рулит и каким образом.

Значит компа два, фанук отдельный комп-модульЧПУ, грузится сам ждёт команд по RS232? Это хорошо. Тогда четвёрка эта Вам "не упёрлась", нужно спасать и запускать софт. Фануком может рулить и не она с её древностями. Запустите софт на железе посвежее - можете хоть вообще её выкинуть и работать с комфортом флешками для переноса программ и т.п.



Хард.

--- добавлено 14 ноя 2024, предыдущее сообщение размещено: 14 ноя 2024 ---

Приезжайте в командировку к нам. Заодно и научите)



@Алмаз81, это точно тот хард на один гиг, что видит БИОС 486? Вы бы глянули наклеечки. Как бы не полечить не сломанного. Потроха не особо похожи на ПиСишные, даже древние. Если там фанук отдельно, комп отдельно и связи с ними только через RS232, то это вент с Фанука. Вероятно он жив. По виду он поменьше чем гиговый, больно старенько выглядит.

Это крайне маловероятно - я почти невыездной уже весьма давно. Да и контора не по профилю. Моё "родное" железо всегда далеко от меня и мне привычно "общаться" с ним через несколько рук и чисто виртуально Для инженера это вообще стандартные навыки всё в голове крутить Комповые железки для меня - это больше хобби.

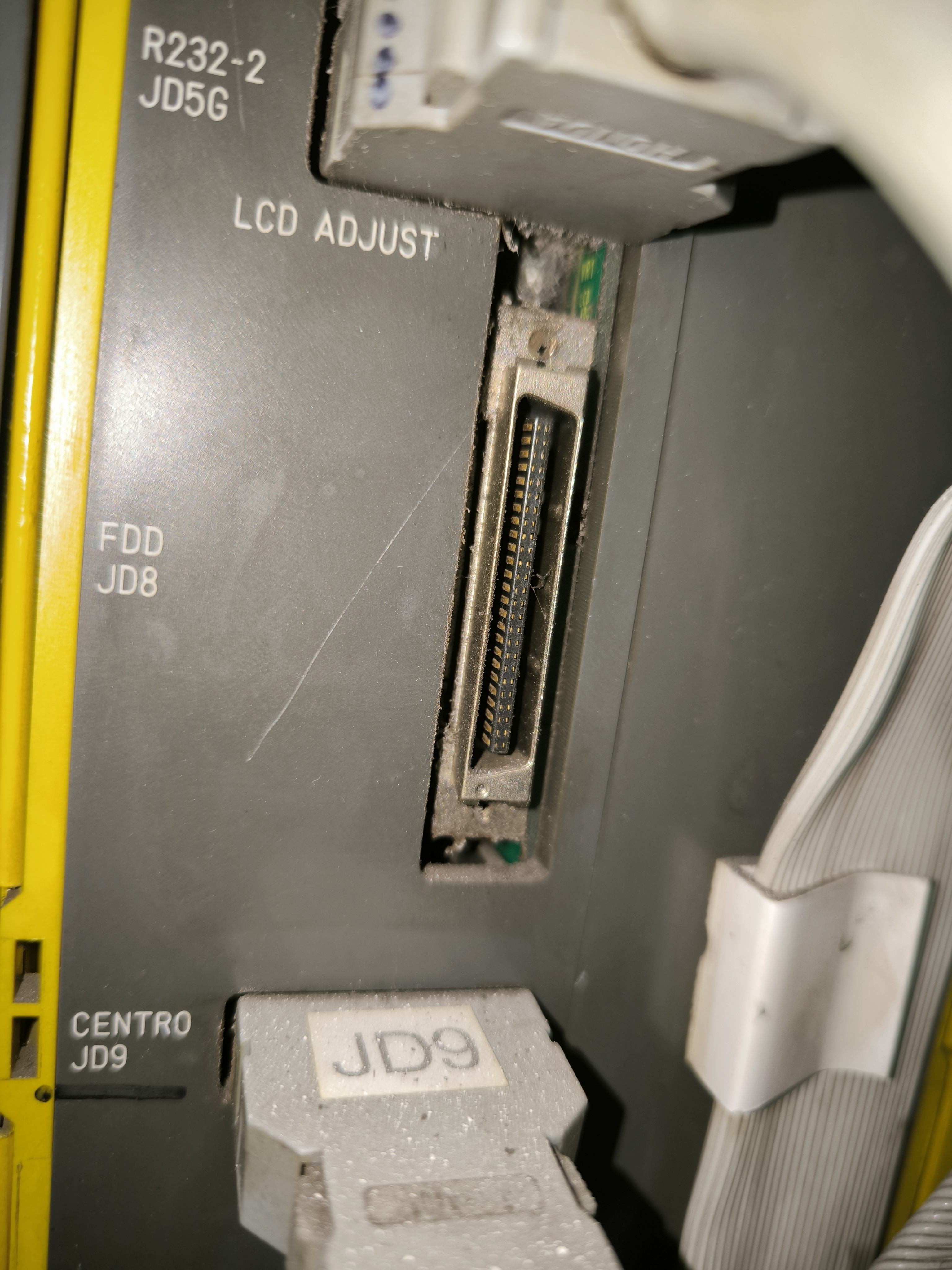

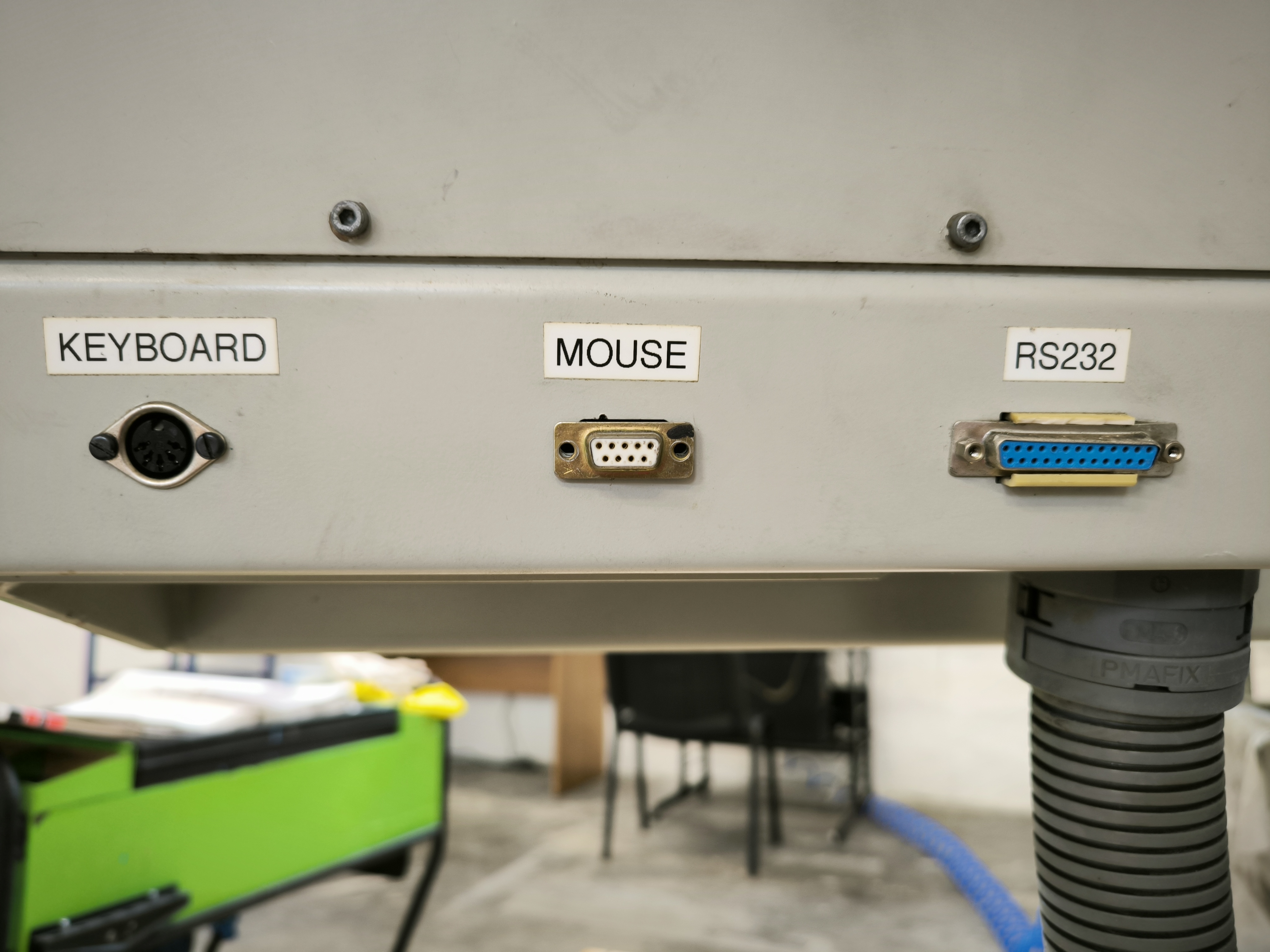

Это я понимаю mmc4. Встроенный Пк. Мышь и клава сюда подключаются



Винт, похоже на 3.5 дюймов обычный. Можно подключись такой, но нужно понять - он ли это.

ММС4 - это, что? ДОС грузится на нём или он чисто видео выводит? Это тот самый 486-й? Тогда его нужно смотреть в первую очередь.

--- добавлено 14 ноя 2024, предыдущее сообщение размещено: 14 ноя 2024 ---

Я понял, что такое MMC–IV. Это древний одноплатник. Это хуже. Нужно искать теперь, что-то по нему, чтобы понять, как работать с этим дальше. Тогда ещё раз один и тот же вопрос: фото выше, где винт - это и есть MMC–IV? От него идет ещё RS323 на сам станок, на его ЧПУ?



Да так и есть.

--- добавлено 14 ноя 2024 ---

Ну теперь у меня глобально плохие новости.
Хард диск эррор

--- добавлено 14 ноя 2024 ---

Приехали.

--- добавлено 14 ноя 2024 ---

Мне снять его? И к компьютерщику? или сразу в утиль. Видимо когда открывал ячейку. С места тронулся он и приказал долго жить (

--- добавлено 14 ноя 2024 ---

У меня то райзен только 6800. Но ртх3070



Не густо гуглится. Видна похожаяна вашу ревизия, но плохие фото. Что получше, там 486SX, видимо новее. Видео на циррозе, у вашего - чипс. У этого одноплатника не видно шин в чистом виде. Подключить второй винт IDE, видимо не выйдет. Фото БИОСа было, как буд-то не с флат-панели, а с ЭЛТ моника. Это тот самый модуль Фанук или нет?

Сначала открутите и сфотайте. Что за хард, тот ли это гиговик. Если он - хреново. Может не посыпался, шлейф в банку окислился или ещё, что-то. На вскрытие отдавать только прямо хорошеготспеца искать. На IXBT раньше были люди занимались профессионально таким, если ли до сих пор - не знаю

--- добавлено 14 ноя 2024, предыдущее сообщение размещено: 14 ноя 2024 ---

Если скази контроллер с USB не найдёте, то придётся комп постарее на уровне P3-P4-корка дуо или квад поискать, с PCMSIA или ретро дектоп собирать со SCSI-PCI карточкой. Райзен тут не поможет



Тот самый



Вот, например, но дороговато за подобную карточку https://www.avito.ru/rostov-na-donu...er_pcmcia_to_scsi_4181885970?slocation=621540

--- добавлено 14 ноя 2024, предыдущее сообщение размещено: 14 ноя 2024 ---

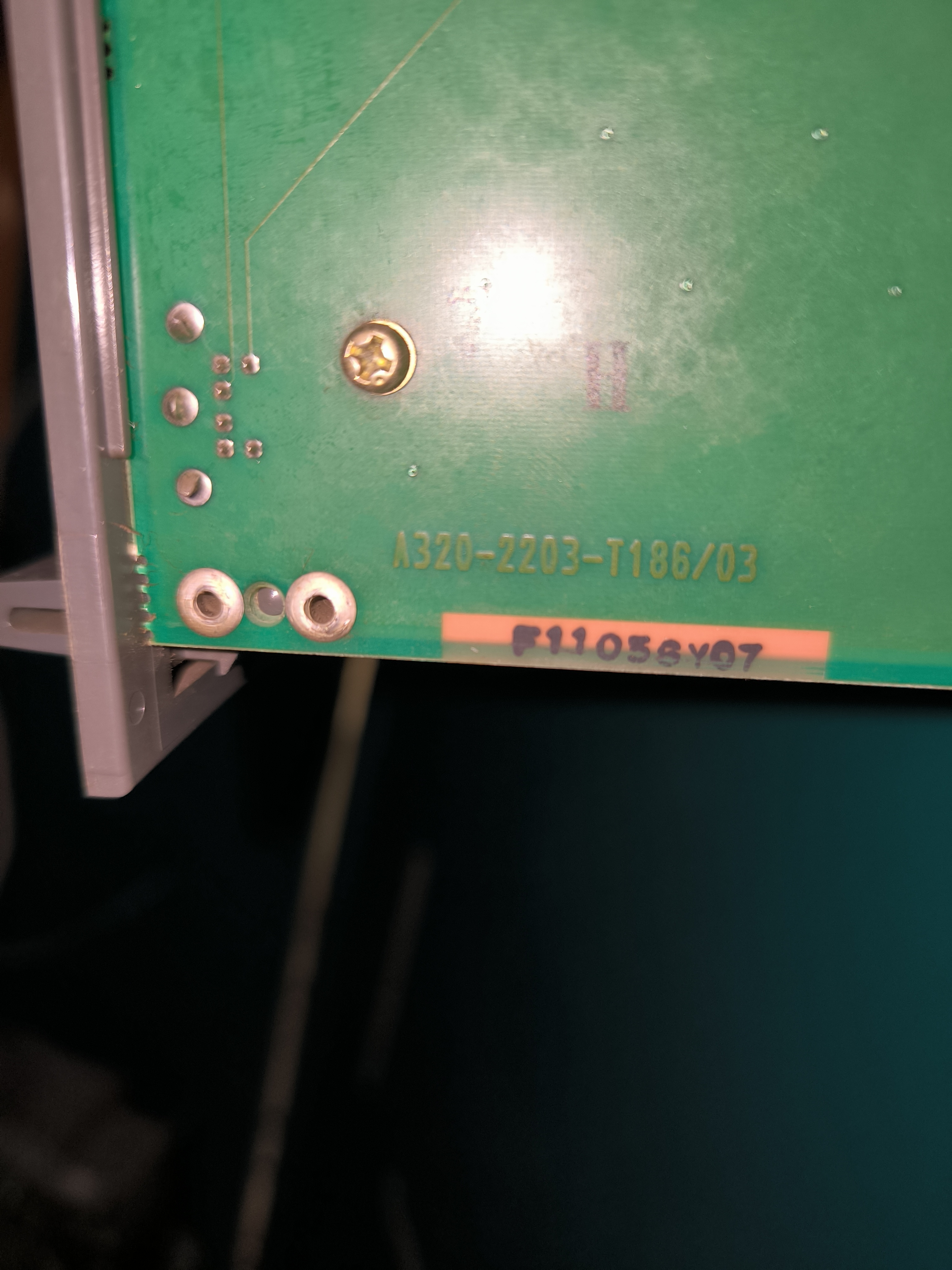

А какой номер платы ММС-4? Может так, что-то нагуглится. Что вижу просто по ММС-4 - платы, похоже, более новой ревизии. У Вас, похоже, "бутерброд", проц ниже.

--- добавлено 14 ноя 2024 ---

Вот такая плата гуглится, но это не похоже на вашу FANUC Main PCB MMC-IV / A02B-0207-C022 / for sale online | eBay Тут уже не винт, судя по всему, хотя вероятно оно и совместимо.

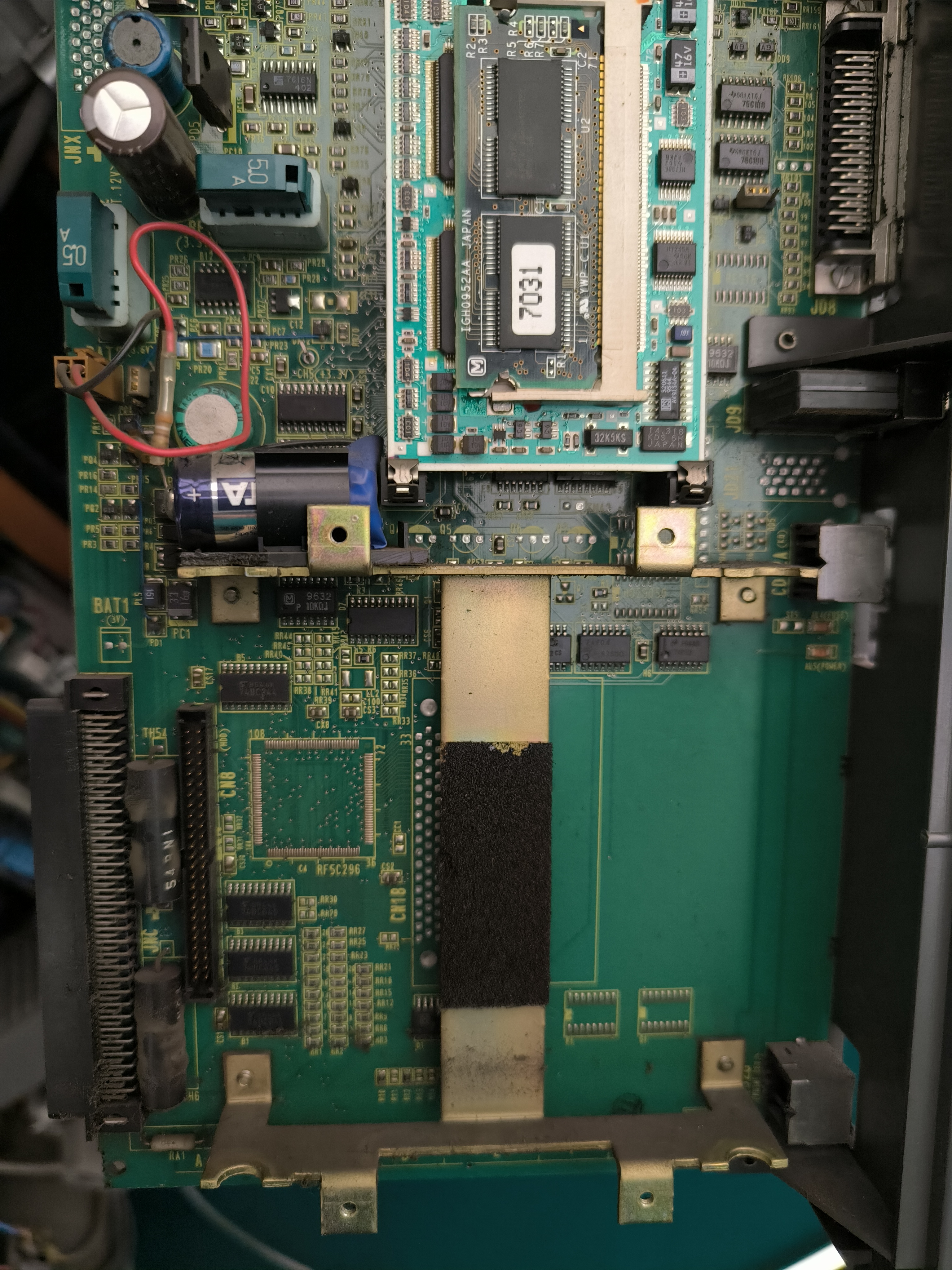

Вот

--- добавлено 14 ноя 2024, предыдущее сообщение размещено: 14 ноя 2024 ---

Обратная сторона

--- добавлено 14 ноя 2024 ---

Мне нужно покинуть место происшествия

--- добавлено 14 ноя 2024 ---

--- добавлено 14 ноя 2024 ---

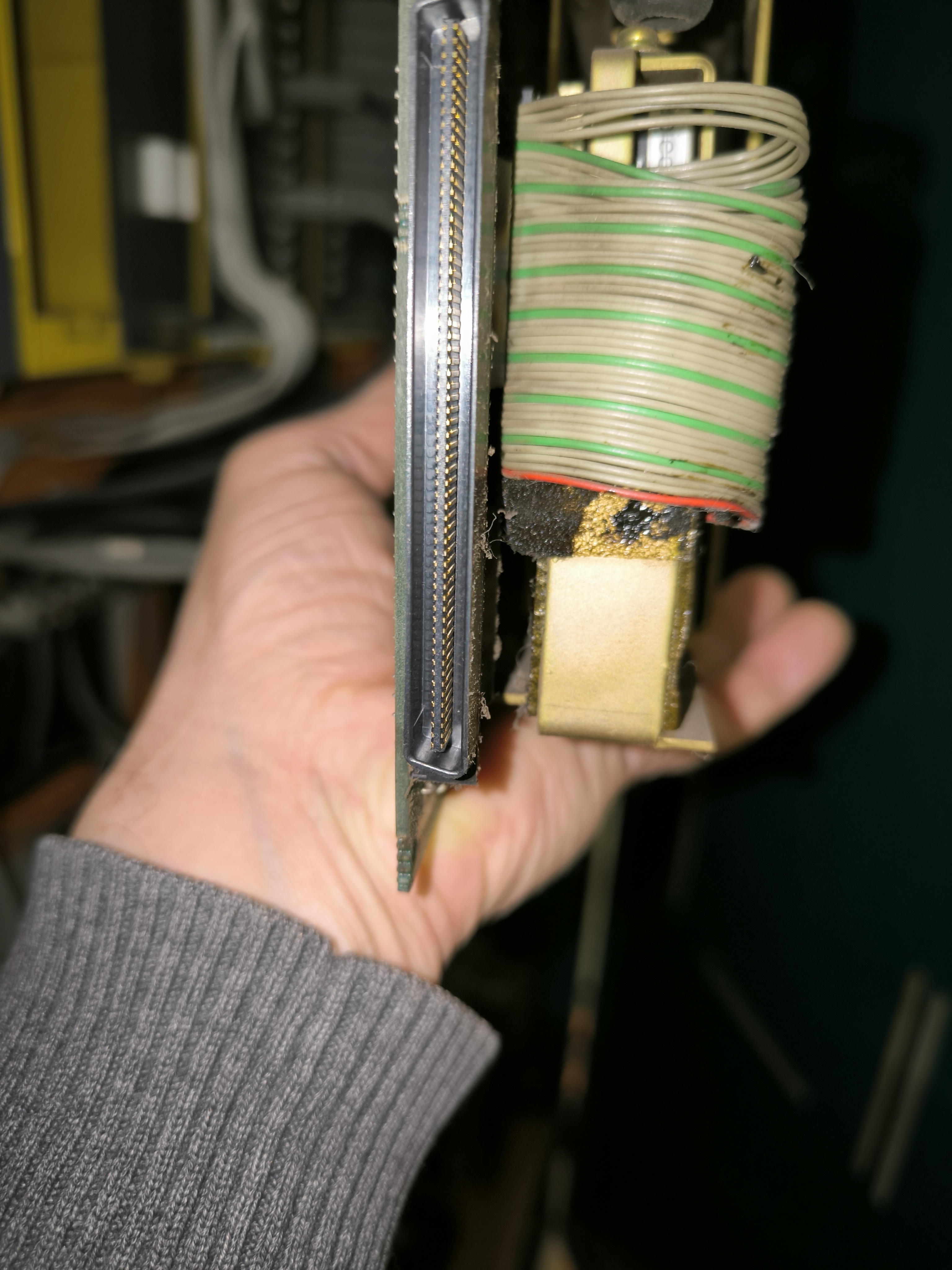

Жёсткий снял. На днях отдам спецу благо такой имеется

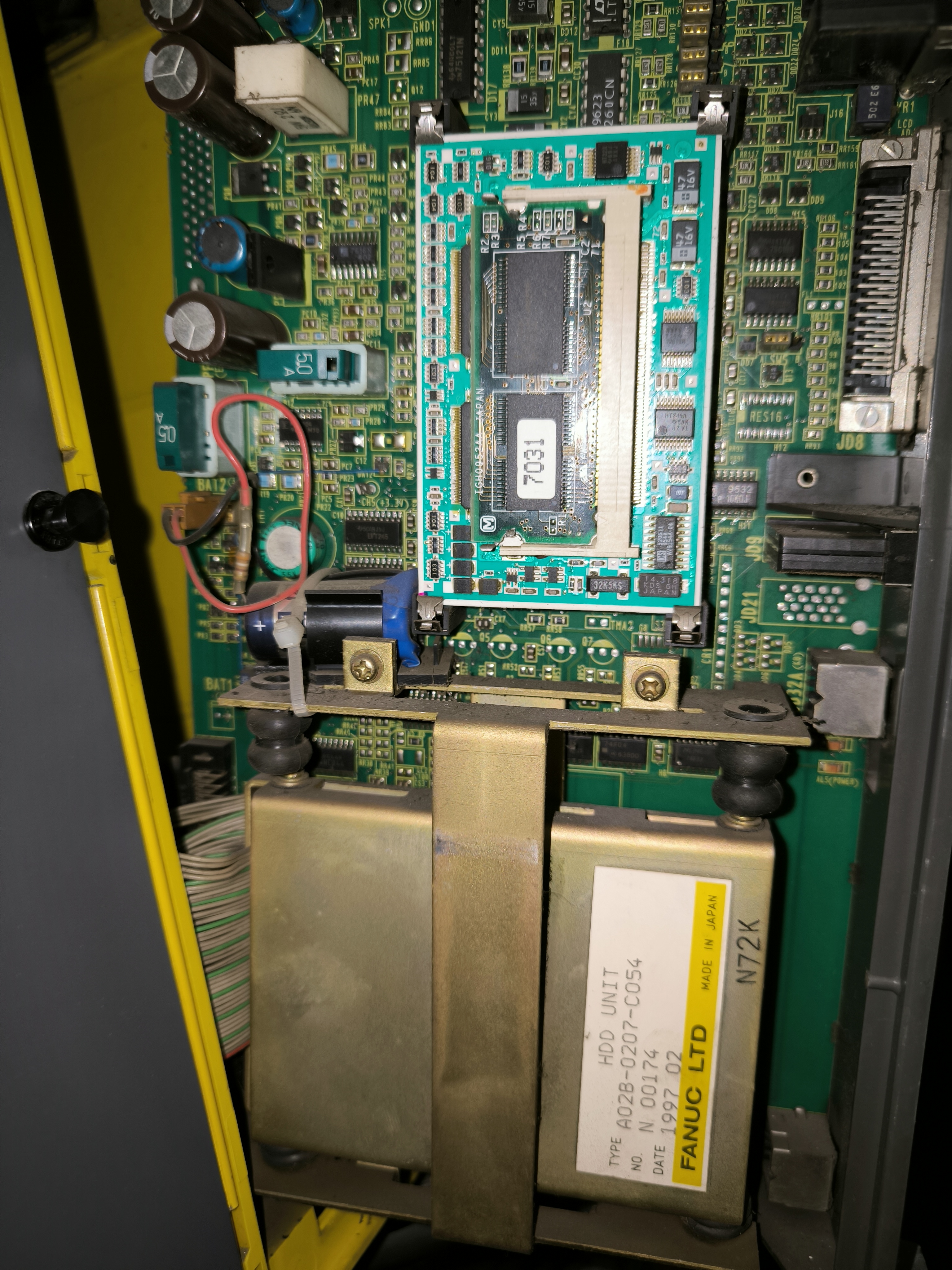

Вот HDD UNIT:

A02B-0207-C054 - HARD DISC DRIVE



Он недоступен. Там даже фото плат левые



Если этот хард окончательно сдох. То первое можно ли найти похожий. Нужно ли искать похожий? Или попытаться наладить работу с внешнего компа. Это возможно вообще?

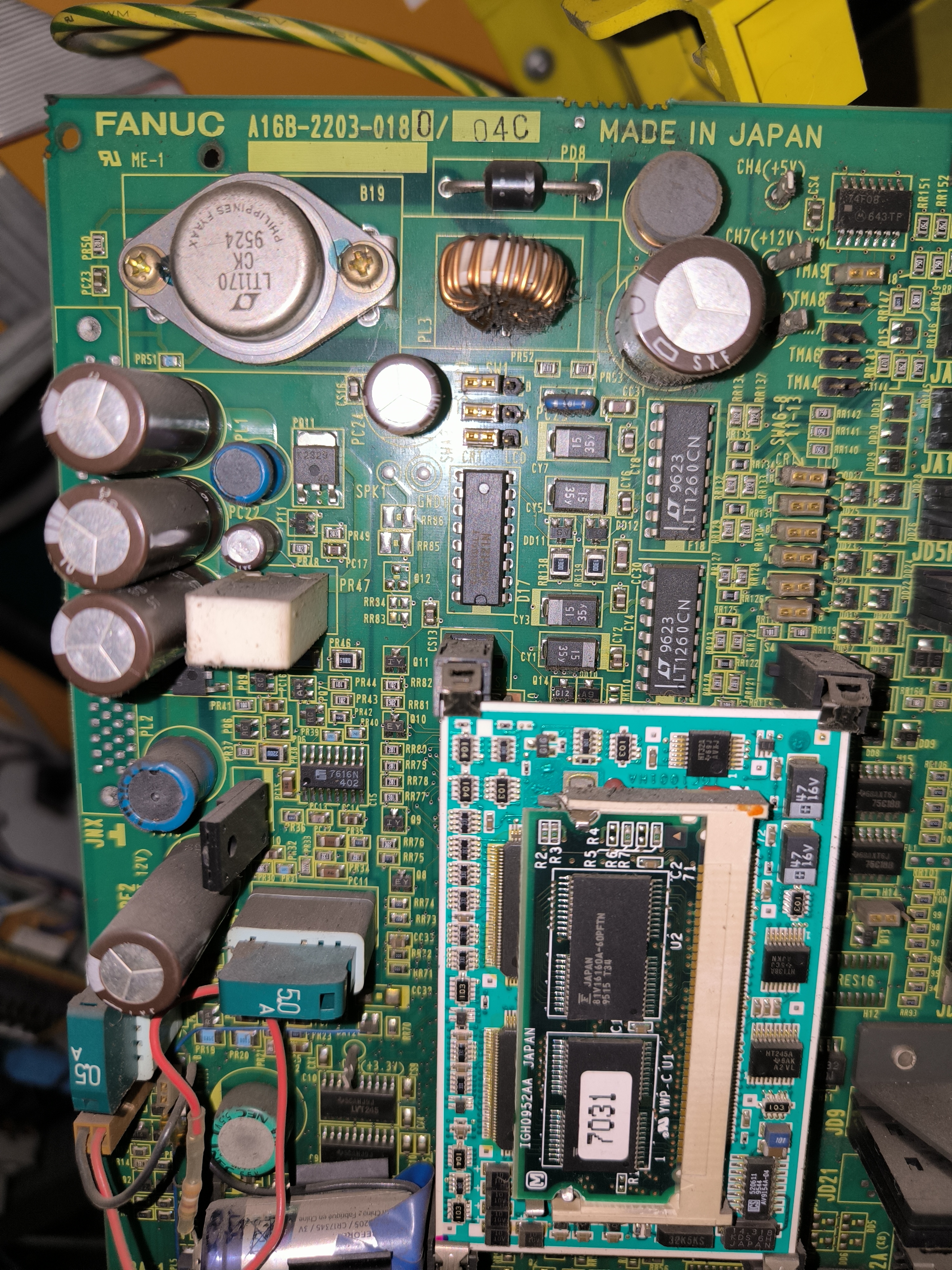

Глянуть бы платку ЦПУ, где 486DX2-50 который в БИОСе видися. Подумать, как приделать к ней, что-то более удобоваривое. Ведь запаритесь Вы с этим скази, даже если спец софт вытянет. Винт-то "того". Новый будет очень условно "новый" и его ещё найти нужно. Прямо скажем так себе идея работать на станке, когда винт того и гляди навернётся опять. И пока винта нет, не мешало бы подумать, как подключить флопик. Есть ли внутренние разъёмы под него и какие на процессорной плате. Новый винт найдёте даже, в любом случае нужен будет флоп, чтобы отформатировать его и накатить дос и софт. Печаль, конечно, что придётся через дискетки, если софт поболее пары мегабайт. Если там есть LPT, то уже можно упростить себе жизнь, но нужен старый комп с ним. Как вариант - через RS232 (COM-порт), но это долго, как по модему.

Нужно понять, как процессорная плата соединялась с остальными, которые рулили приводами станка. Если только через RS232, то, думаю, можно. Если там по шине через нестандартные разьёмы - облом. Нужно искать плату с 486 процом, которая с клавой соединена и смотреть, что ещё к ней подключено

--- добавлено 14 ноя 2024, предыдущее сообщение размещено: 14 ноя 2024 ---

В природе существуют новодельные SCSI флешки для всяких амижников, макинтошников и поочих любителей экзотического у нас ретро, но это дорого и тащить из-за бугра, что теперь сложно. Лучше бы воообще уйти от SCSI, если возможно.

--- добавлено 14 ноя 2024 ---

Вот вариант относительно простого решения с винтом от наших рукоделцев https://www.avito.ru/moskva/tovary_...ya_hdd_ili_cd-rom_2943692439?slocation=621540

Вместо винта, само собой, нужно ставить SFtoIDE и флеху промышленного класса. На малую ёмкость они недорогие. Вынесете на переднюю/заднюю панель и будет у вашего станка связь с внешним миром. Лучше два таких поставить: одна флешка системная, вторая сьёмная что-то извне на ваш станок приносить. SF коннектится к современному компу через карт-ридер и хоть под ДОСбоксом программки сочиняйте на обработку, если софт удастся спасти и завести не на родной материнке от этого фанука.

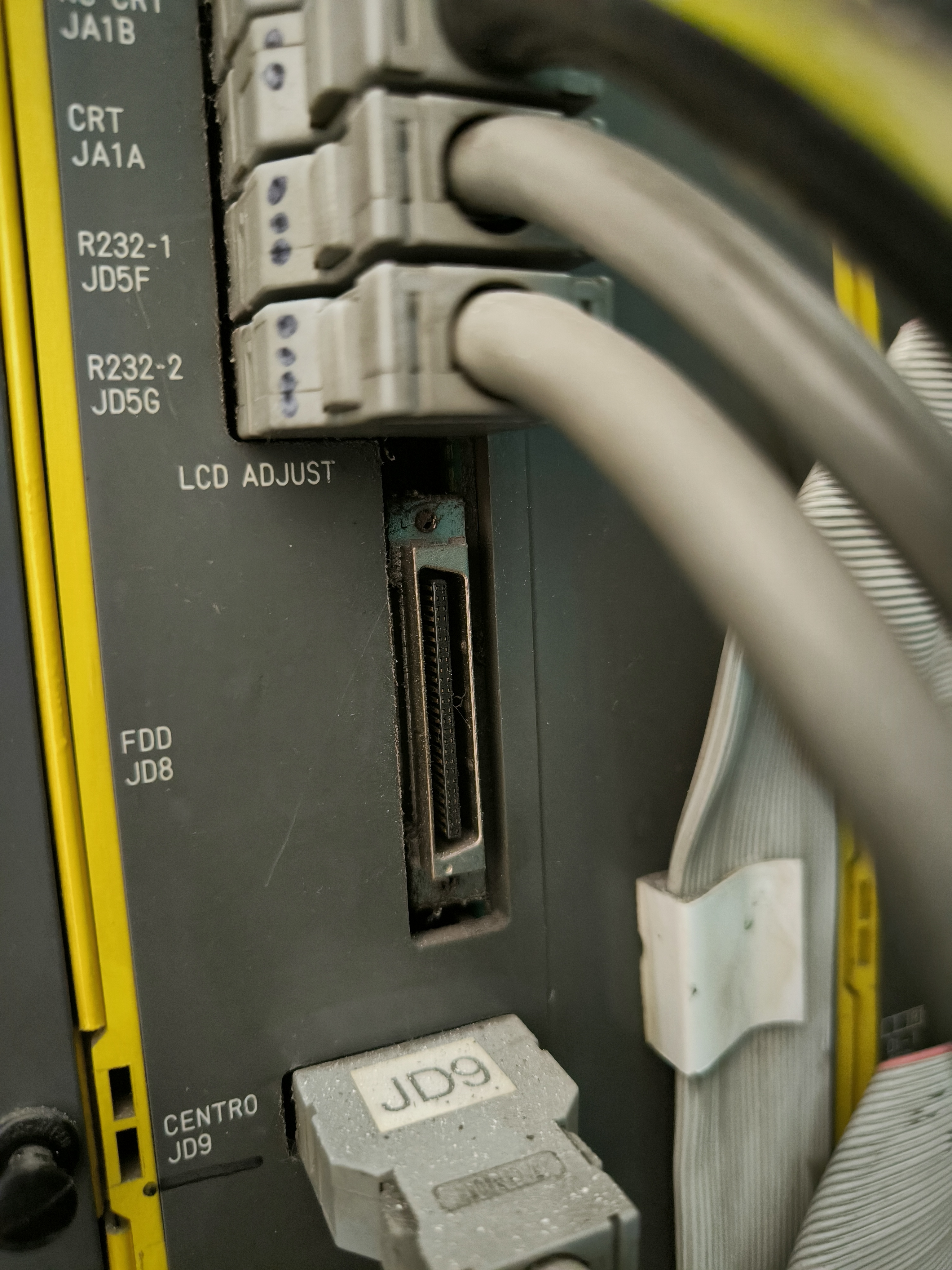

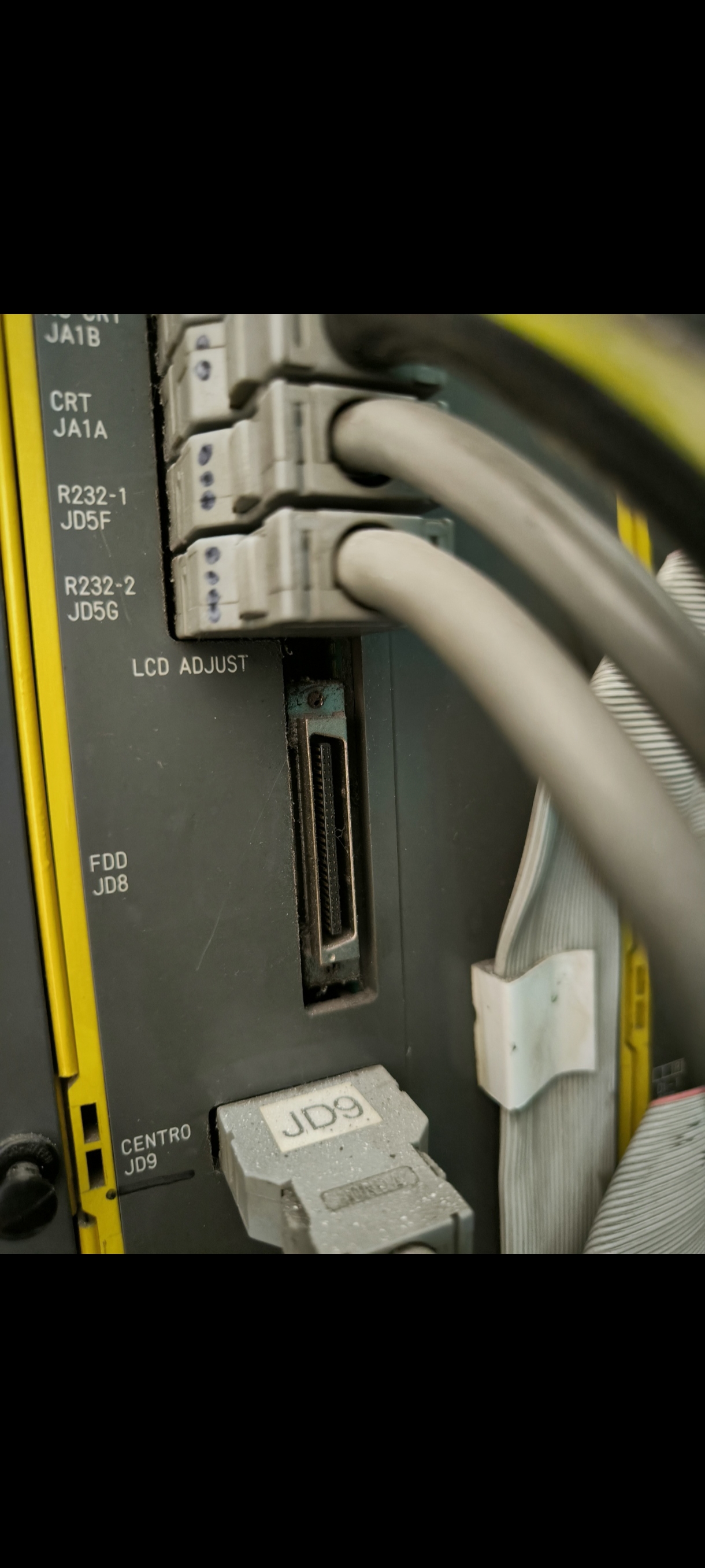

Вот несколько фото аппаратной части



Да, самопал по ссылке выше довольно тормозный. Вот получше, но и дороже Кому-то ещё нужен SCSI? Представлено устройство SCSIFlash-Fast, позволяющее подключить к старому интерфейсу современный SSD



Фанук кстати до сих пор работает

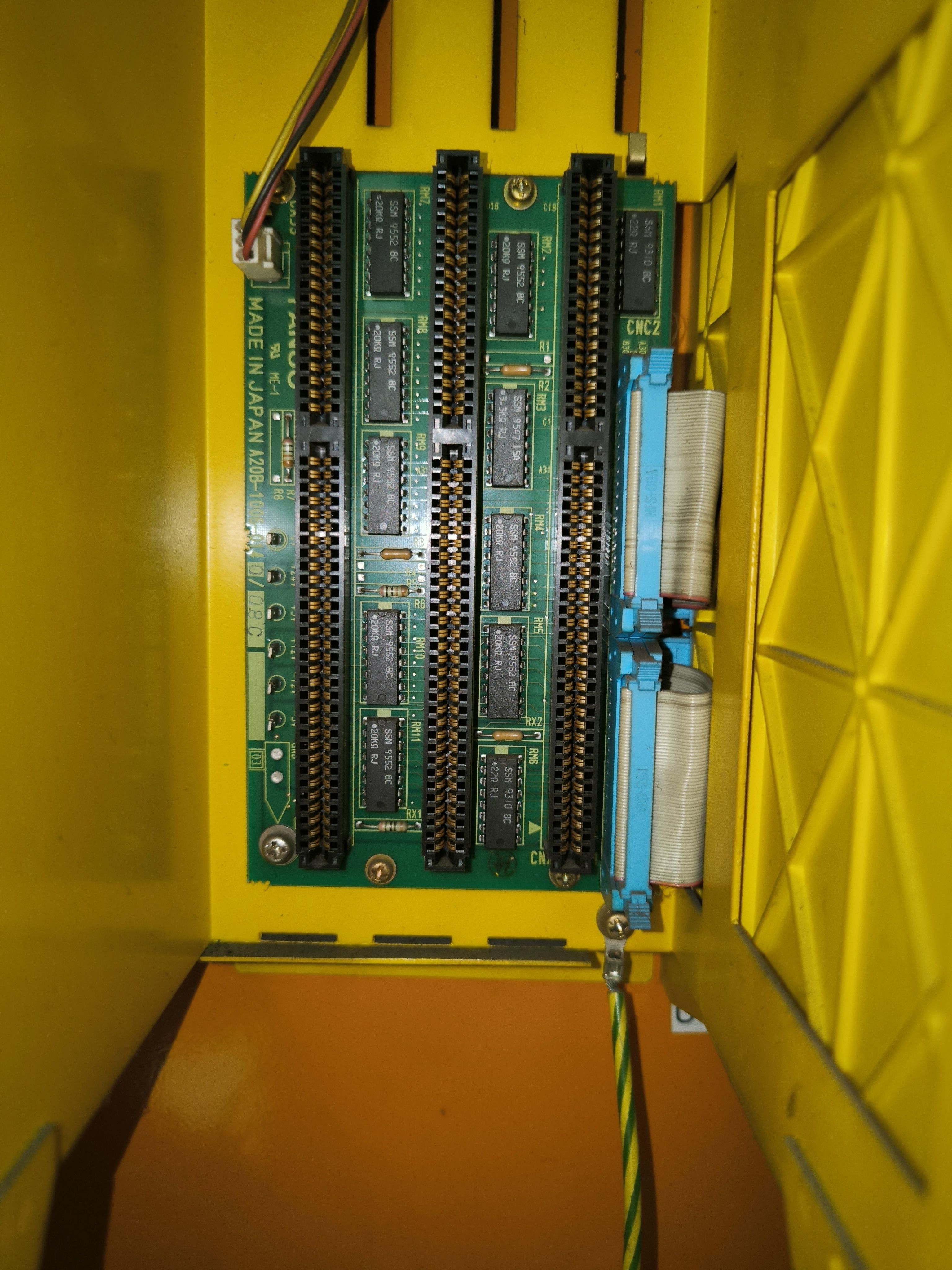

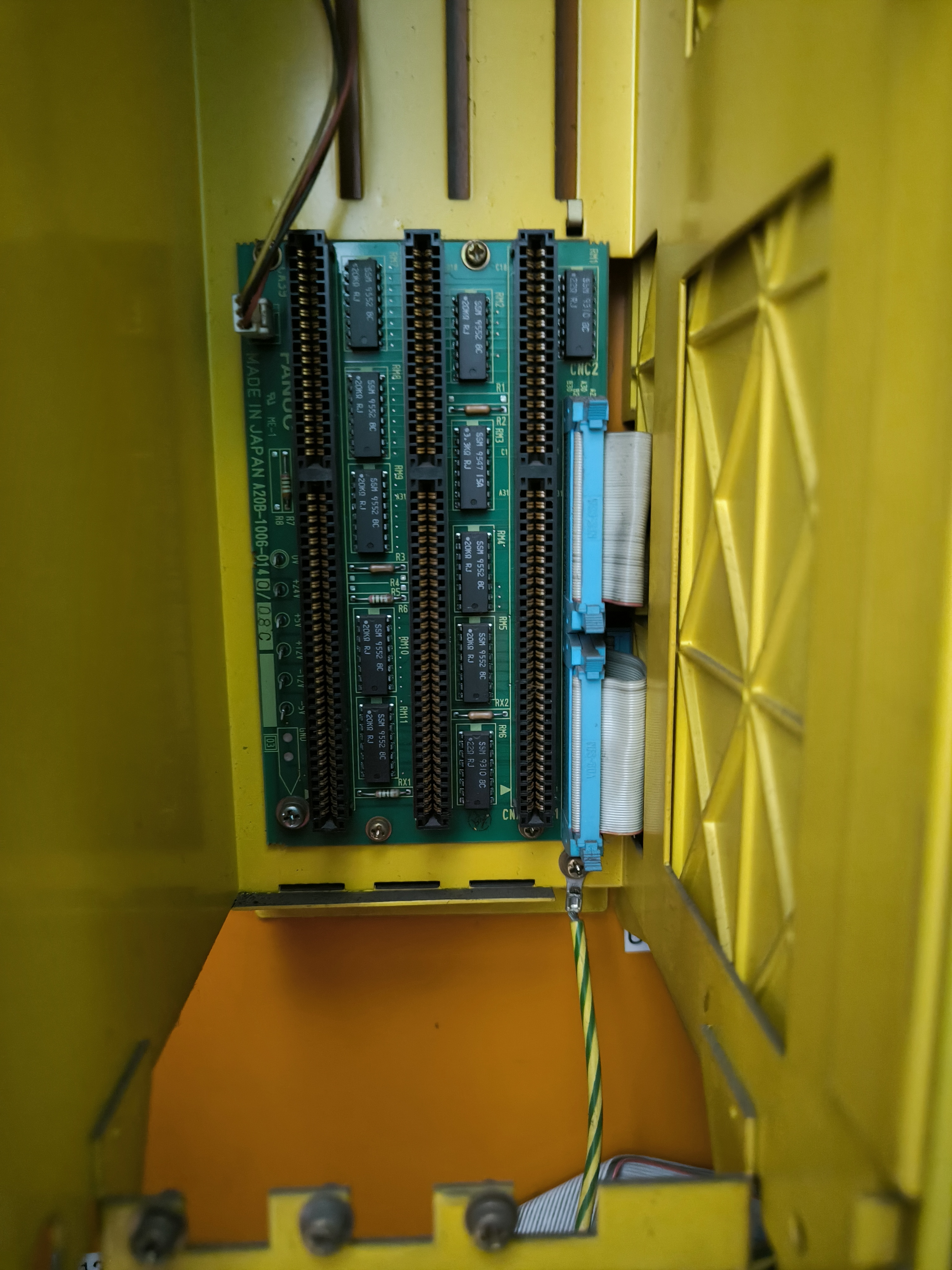

Какая красота! Вижу фото ISA-райзера! Тогда про SCSI, возможно, удастся забыть. Ставим мультяху с IDE, скази контроллер - вон. Биос должен увидеть IDE. Сделаете системным и с флехой пользуйтесь без вращающихся осыпающихся блинов!

--- добавлено 14 ноя 2024, предыдущее сообщение размещено: 14 ноя 2024 ---

С этим подробнее? Как? Бутится и пишет, что системный диск не найден? Я снова не понимаю: там две ЦПУ платы или одна? Экрана у него тоже два?

--- добавлено 14 ноя 2024 ---

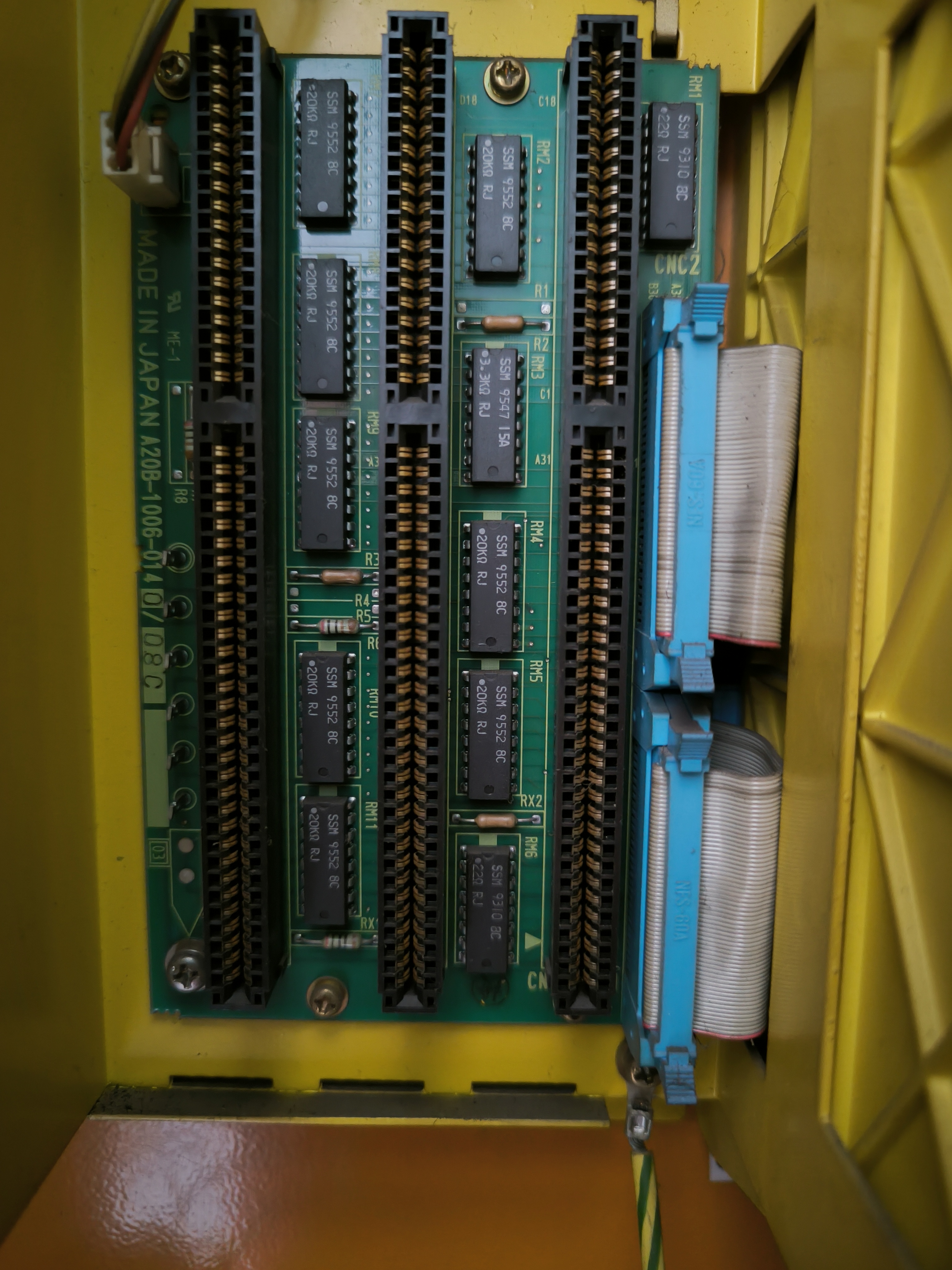

@Алмаз81, кросс-плата (райзер) с тремя длинными ISA разъемами (пустыми, под платы) к чему двумя шлейфами подключена. Интересует эта плата и все провода от неё. Винт был к ней подключен?

--- добавлено 14 ноя 2024 ---

Фото 3, 4 и 5



На одном мониторе два режима отображения. Фануковский и квинто. Переключение по кнопке. Отображается ли сейчас экран Фанука не скажу. Уехал уже. Но станок работает. Фанук же целый. И всё железо целое. Едет. Работать даже можно выучив макросы. Но это жутко сложно и неудобно.

--- добавлено 14 ноя 2024 ---

Сказать к чему она подключена пока не могу но не к плате где винт и Биос. Шлейфы в самой дали внутри.

--- добавлено 14 ноя 2024 ---

Что значит мультяха с IDE?



Вот такая плата или подобная ей https://www.avito.ru/moskva/tovary_...sa_fddhddcomlpt_6_3743555241?slocation=621540
Тут на борту контроллер IDE. В отличии от SCSI переходников для подключения флешек вместо винтов - завались и за копейки. Если сможете завести подобное - не придётся искать SCSI винт или переходник.
