FAQ в помощь строителю "ретрокомпьютера"

Так и есть



нужно нажать ESC или что-то такое.

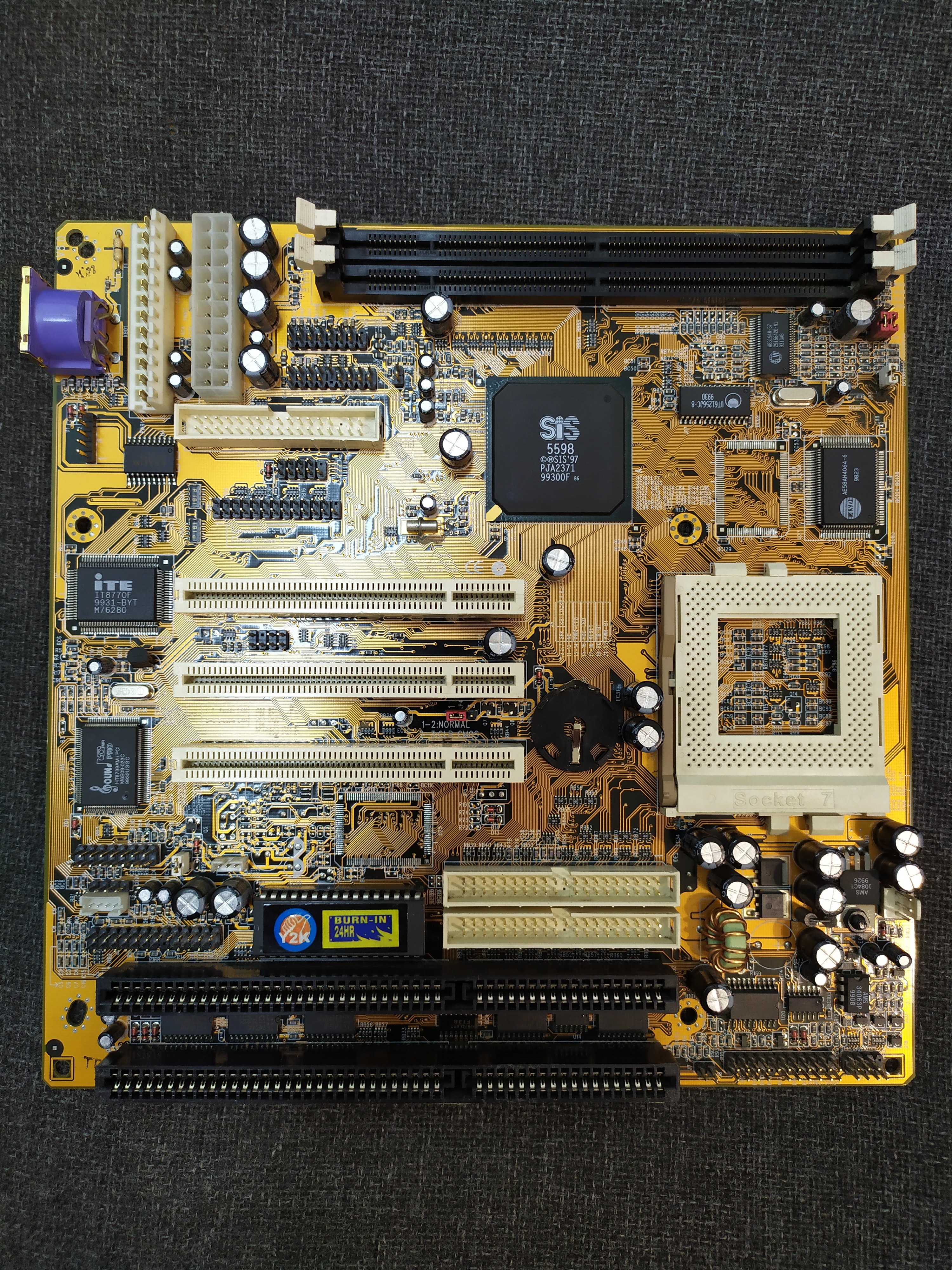

помогите в определении материнской платы, сзади никаких надписей нет, снизу под Иса тоже



Если включается, на этапе post нажмите паузу и перепишите ид платы. Далее по табличке на ромбе определяете производителя и на его сайте далее ищите. Если сайта больше нет - есть вебархив. И ещё был сайт с кучей плат старых и мануалов к ним, чёрт, забыл как называется...

Надо, наверное, в фак внести, как определять мп по ид....



Это PC Chips, судя по наклейке на биосе

что-то из этой серии
PC-Chips M571 V 7.0A (SiS 5598) Motherboard, Socket 7 – AmoRetro.de
понятно, что там платы чуть другие, у вас уже более новый вариант без слотов под SIMM



Тогда в сумме получится 6 рангов (rank) памяти. Двух односторонних 512 Мб у меня нет, я поставил три планки по 1 Гб (естественно, двухсторонние), чтобы получить 6 рангов, однако по-прежнему в биосе определялось только 2,75 Гб.
Но что я выяснил позднее: за урезание оперативной памяти ответственна видеокарта! С Radeon 9600 XT 128 Мб определялось 2,75 Гб ОЗУ. А с Radeon 9250 128 Мб - 3,25 Гб при апертуре 128 Mb и 3,375 Гб при апертуре 64 Mb.



Разница между этими видеокартами (зависит не от модели, а от производителя): 9600 XT в Диспетчере устройств видится как две видеокарты, одна из которых - Secondary.



Из моих видеокарт Radeon как одно устройство видятся карты производителя Yuan Yuan и 9250 неизвестного производителя (Subvendor указан как ATI).



Извиняюсь за возможно глупый и очевидный вопрос, но столкнулся с несовместимостью некоторых современных (игровых) клавиатур и старой (старых) мат плат. Конкретно gigabyte 6bxc. Клавы razer blackwidow 2018 и Zalman k600s, при подключении к usb или ps/2 не реагирует никак. При подключении к socket a системе все работает. При подключении в p2 компу простой usb/ps2 Клавы за 300р sven, все тоже ок. Просто я думал что usb, вроде бы обратно совместимый стандарт? Или если клава рассчитана на usb2.0 минимум то в usb.1.1 работать не будет? Как заранее понять? А то купишь (к примеру) механическую Клаву, а со старым компом работать не будет.



Нужен совет.
Есть несколько плат которые поддерживают до 8Гб ддр2 (пишут и про ДДР 800). Могут ли эти платы представлять ценность для сборки чего-то такого, если на ВинХП до 4 гигов видела система? Или эти платы уже как переход на Вин7? Стоит ли оставлять про запас или продать? ПРо сто они весьма не маленькие.)) Спасибо!
Asus P5W64 WS PRO
Asus P5W DH Deluxe
Asus M2N4-SLI



@Dar_Morar, если говорить про Intel, то до 8 Гб DDR2 поддерживает большинство плат с четырьмя разъёмами для памяти. Это, например, широко распространённый чипсет P35 (ASUS P5K, Gigabyte GA-P35-..., MSI P35 Neo-F и многие другие). Никакой ценности они сейчас не представляют, их много. Подойдут для любой ОС от XP и выше.



ХР сама по себе без костылей 3,3-3,5ГБ видит
Эти платы поддерживают до 16ГБ, но такая память стоит много дороже этих плат. Исключение тут плата под АМД, ее-то как раз можно дешевой памятью напихать, но там сами процы уже тухлые, интел хоть квады держит.
Короче, не ясно, в чем вопрос.



Я так понимаю, @Dar_Morar хотел совета, стоит ли хранить подобные платы. Тут сложно что-то рекомендовать. Сейчас их полно, ценности особой не представляют. Соответственно, дорого их не продадите, а пригодятся ли они вам в будущем, никто не знает.



На тестовом стенде заглючил очередной флоп, опять гнусмас SDF-321B, 2005-го года выпуска, ревизии TA.
Ну мусор мусором. Но блин, что-то на стенде подохло подозрительно много всякого флопомусора.
Этот то нормально определится, то Floppy Disk Fail на экране POST. Через раз раздаются непонятные свисты и трели вместо обычного скрежета. При этом на боку почти гарантированно проблемы (а именно так он в стенде и стоит), в нормально положении работает 50/50, держать его на весу в руке в положении близком к нормальному - почти всегда работает.
Почистил флоп - нет результата. Шлейф поменял - то же самое. Прикинул, что все звуки непонятные издаёт шаговик, что головками шерудит - заменил его на другой из другого SDF-321 сдохшего ранее. Тоже без рузультата. Выпаял и проверил один единственный электролит - жив и здоров.
На правильное решение меня натолкнул пришедший недавно старый 300Вт ATX БП дельты. Там на половине разъёмов питания висят между землёй и питанием электролиты. Прямо обжаты ногами на пинах вместе с проводами.
У меня ветка, дотягивающаяся через весь стенд до флопа питает ещё пару винтов, вентилятор и в самом конце флоп. На +5В оказалось +4.35В при допуске +4.75В - +5.25В.

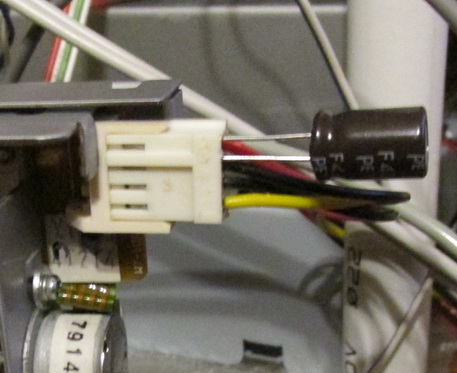

Сделал так:


Напряжение стало +5.04В.
Флоп заработал без глюков.

Выводы:
1. Проверить кондёры на выходном фильтре БП. Я их там менял, но после длительного простоя возможно всякое. И так как раньше флоп работал и так, то лучше перестраховаться.
2. Сделать такую стабилизацию на некоторых важных разъёмах и на все питающие напряжения разъёмов, втыкаемых в материнку. Запаять, убрать в термоусадку. Не перепутать полярность, стреляют хорошо. В дельте по +12 и +5 стоят по 1000мкФ на 25В. Тут при проверке для флопа использовал 220мкФ 35В (что было нового с длинными ногами под рукой на 220-680мкФ и не менее 10В).
3. Часть "дохлых" флопов, улетевших в разборку/распай/мусор были живыми. И хоть всё это были гнусмасы и прочий мусор - неприятненько...



А причина "дерьмовый блок питания" или конденсаторы в нем подсели. Нахрена городить костыли на разьемах, если для этого предназначены кондёры на выходном фильтре БП.
По поводу напряжения:



Тут скорее недоработка разработчиков FDD, или конденсаторы в нём высохли.
Падение напряжения от БП до FDD будет в любом случае - сопротивление и индуктивность проводов, переходное сопротивление контактов в разъёме.
ИМХО совет вполне годный.
Мне таким образом удалось прошить чип Flash ROM в программаторе, подкинув конденсатор прямо к контактам в колодке.

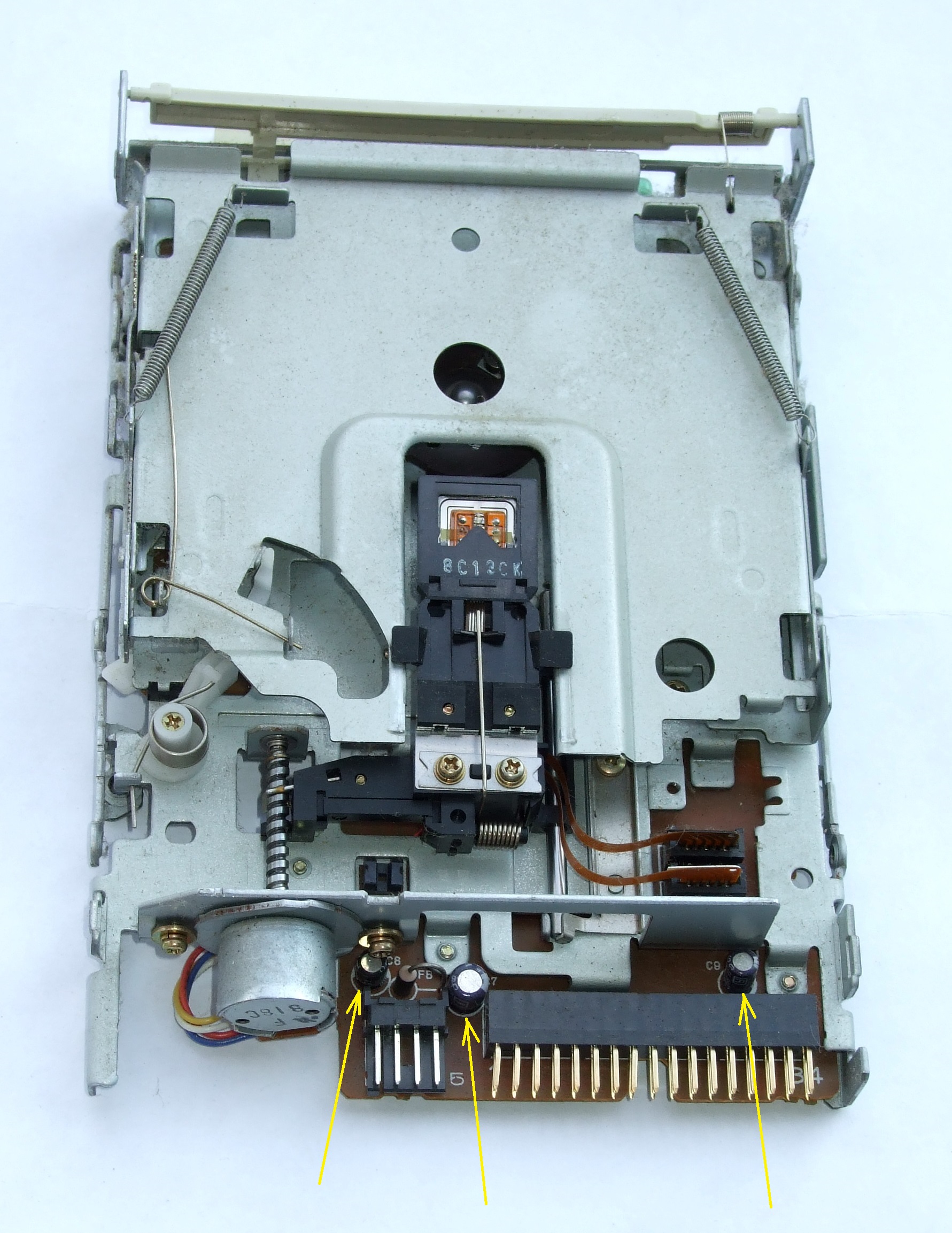

Где вы в FDD электролиты разглядели, нет их там.

На нормальном блоке питания, с нормальным сечением проводов, сопротивление и индуктивность проводов, переходное сопротивление контактов в разъёме влияет ноль целых хрен десятых, то есть практически никак.



БП Microlab M-ATX-360W. Обычный середнячок, с вменяемой линией +5В, которого за глаза для тестового стенда на базе s370. Перебран, увеличены ёмкости выходного фильтра, заменены диодные сборки на соответствующие заявленным токам. На выходных будет время - проверю состояние конденсаторов, хотя с прошлой переборки где-то год прошёл, наверное. Большую часть времени стенд стоял без включений.
По применённым на разъёмах конденсаторам - не то это место, где будет разница между 10В и 35В конденсаторами. Разница есть между установленным конденсатором на самом дальнем разъёме и его отсутствием.



Не спорьте пожалуйста со мной. Невооруженным глазом видно, что Вы очень далеки от электроники. Спорите Вы, а стыдно почему-то мне.

--- добавлено 21 июн 2022, предыдущее сообщение размещено: 21 июн 2022 ---

Важно чтобы конденсаторы были Low ESR. От обычных толку не будет.



Это поздний гнусмас SDF-321B Rev.TA. Там всего один электролит аж на 47мкФ. Он в порядке. Скорее в БП по +5В стоит посмотреть состояние заменённых.

--- добавлено 21 июн 2022, предыдущее сообщение размещено: 21 июн 2022 ---

БП Delta DPS-300TB Rev 02. Он выглядит внутри внушительнее моего старого FSP SPI550. И у него, в отличии от текущего Seasonic SSR-550FX, стоят кондёры на разъёмах, обжимка заводская. Дельты делали настолько дерьмовые БП, что им приходилось так разъёмы страховать, или дело всё же в чём-то другом?

Хвост длинный, на нём несколько разъёмов, подключены к ним винты (их несколько на стенде), сечение 18AWG по основному участку и последний кусок 10см от обычного разъёма к флоповому - 22AWG. Это самый обычный шнурок. Теперь стало понятно, что такие места имеет смысл страховать конденсаторами, так как не первая проблема с дерьмофлопами. Так же по аналогии с дельтой - поставлю не только на концах, но и на питании материнки, и на +12В присоске.

--- добавлено 21 июн 2022 ---

ЕМНИП, именно их и ставил. Надо будет посмотреть, как они там поживают...
Вообще же ковырял и менял сборки с конденсаторами именно из-за просадок по всей линии +5В, ЕМНИП, при использовании GF4Ti на этом стенде. И в тот момент проблема была решена.

--- добавлено 21 июн 2022 ---

FAQ в помощь строителю "ретрокомпьютера"
В 2018-м я его ковырял... Большую часть времени он простоял, конечно, но явно уже надо лезть внутрь.
Был уверен, что год прошёл... Это уже старость.
