FAQ в помощь строителю "ретрокомпьютера"

@radical1010, а зачем? Китайцы свой магазин пока не закрыли:
https://aliexpress.ru/item/1005003772382049.html
https://aliexpress.ru/item/4000571315686.html
https://aliexpress.ru/item/1005003981117835.html



@TheMadLynx, а смысл в этом? Чтобы купить, месяц ждать, а потом все равно пилить? Там ничего 100% сразу не подойдет, потому что под современное железо.
У меня есть несколько таких заглушек от проф видях, все равно пилить придется и будет некрасиво в итоге.
Допустим, у меня есть оригинальные заглушки, их надо переделать под слим. Надо просто обрезать их по длине и загнуть верх под 90*, сделав отверстие под крепежный винт.
Ну или, как вариант, вырезать середину и две половинки как-то соединить.

А! Совсем забыл!
Мне же один low-profile брекет нужен для ISA карты, а он же вывернутый в другую сторону, так что перепиливать PCI/AGP/PCIE совсем не вариант.
Остается только выпиливать среднюю часть у родной планки и сращивать ее при помощи пластинки/накладки и винтов/заклепок. Ну или пайкой с внутренней стороны припаять пластинку.



Чем меньше в фабричном придется руками доделать тем лучше будет результат, под миниджеки ещё относительно просто высверлить подходящий диаметр, а под вга уже придется попотеть



Уже сделал, все оказалось гораздо проще, чем я боялся.
Я просто вырезал ножовкой то место брекета, куда прикручен выносной GAME порт на шлейфе. Прикрутил брекет к звуковой (он на двух винтах), вставил в слот, а потом приложил внахлест оставшийся угловой кусочек брекета и прикрутил его винтом на штатное место. Держится вполне надежно, не хуже целой стойки.

Получу скоро еще пару низкопрофильных видях (2МХ и 4МХ), сделаю с ними то же.
Пока стоит радеон 9200 64бит, но он, вроде, для старых игр не очень, как здесь писали.



На просторах интернета нахожу упоминания об интересных новоделах. Например, недавно узнал о плате NuXT, которая позволяет собрать пусть не слишком аутентичный, но зато беспроблемный по части подключения периферии ПК на базе 8088. Поскольку запад сейчас чуть менее, чем полностью закрыт, возникает вопрос: есть ли подобные реплики/новоделы материнских плат и звуковых карт, которые в оригинальном исполнении очень дорого стоят или их использование требует поиска дополнительных комплектующих, от наших соотечественников? Мне пока известно только про AWE64 Legacy от @CoolTweak, память для AWE64 от @Rio444 и реплики звуковых карт от некого Сергея на Avito.



@Yuriy_X, спасибо, что упомянули.
На сайте Павла Рябцова CHIPkin — Для тех кто любит запах канифоли. есть печатные платы и наборы для самостоятельной сборки Конструкторы — CHIPkin
В частности покупал там набор для сборки Adlib Конструктор AdLib Sound Card(ENIG) — CHIPkin
Сейчас он закончился, но можно написать Павлу, вероятнее всего снова появится.
У него это постоянно, что-то заканчивается, что-то появляется.

В создании AWE64 Legacy участвовал не только CoolTweak, а целый коллектив. Если не ошибаюсь, самое активное участие принимал Алексей Hard1k.
Сергей из Москвы, насколько знаю, собирает изделия на основе чужих разработок. То есть описание конструкций, всего (или большей части) из того, что у него в продаже, можно найти в интернете и собрать самому. Многое есть на сайте чипкин.



@Rio444, спасибо за справку, нашёл много интересного, правда, большей части позиций нет в наличии. В моём случае задача состоит из двух частей: найти не только все компоненты, но и того, кто всё качественно спаяет (сам вообще не умею). Когда-нибудь организую нечто подобное с клонами SB 2.0 и/или GUS'ём. По поводу Сергея из Москвы - я так примерно и понял, важно, что у него это всё есть готовое.



Awe64 legacy вроде видел на Авито плату под самостоятельный монтаж, стоило не дёшево 6200 + доставка + детали + монтаж, это сколько на круг выйдет? Стоит ли оно того?



Да, цена немаленькая, но карта весьма интересна. Для меня в первую очередь тем, что у неё есть полноценный цифровой выход, поддержка MPU-401 с Intellegent Mode и разъём для дочки. Хотя, будь выбор на рынке новоделов, предпочёл бы что-то вроде ESS 688/1688 nonPnp или с возможностью переключения nonPnp/PnP, с современной добротной обвязкой, MPU-401 с Intellegent Mode и обязательно разъёмом для дочки, без цифрового выхода и честным OPL-3. Не вижу никакого смысла в поддержке AWE32, когда есть более стандартный стандарт General MIDI.



Offtop

Стандартизируйте стандартные стандарты, во имя стандартизации!



Offtop

Больше стандартизации богу стандартизации!



Господа, я тут ковыряю один ноут на АМДэнчике. Греется просто как пукан диванного война в интернете. Но это не гпу и не цпу. Это чипсет VIA K8T800. Кто что знает о нем? Горячий парень? В прошлом страдали отвалами?

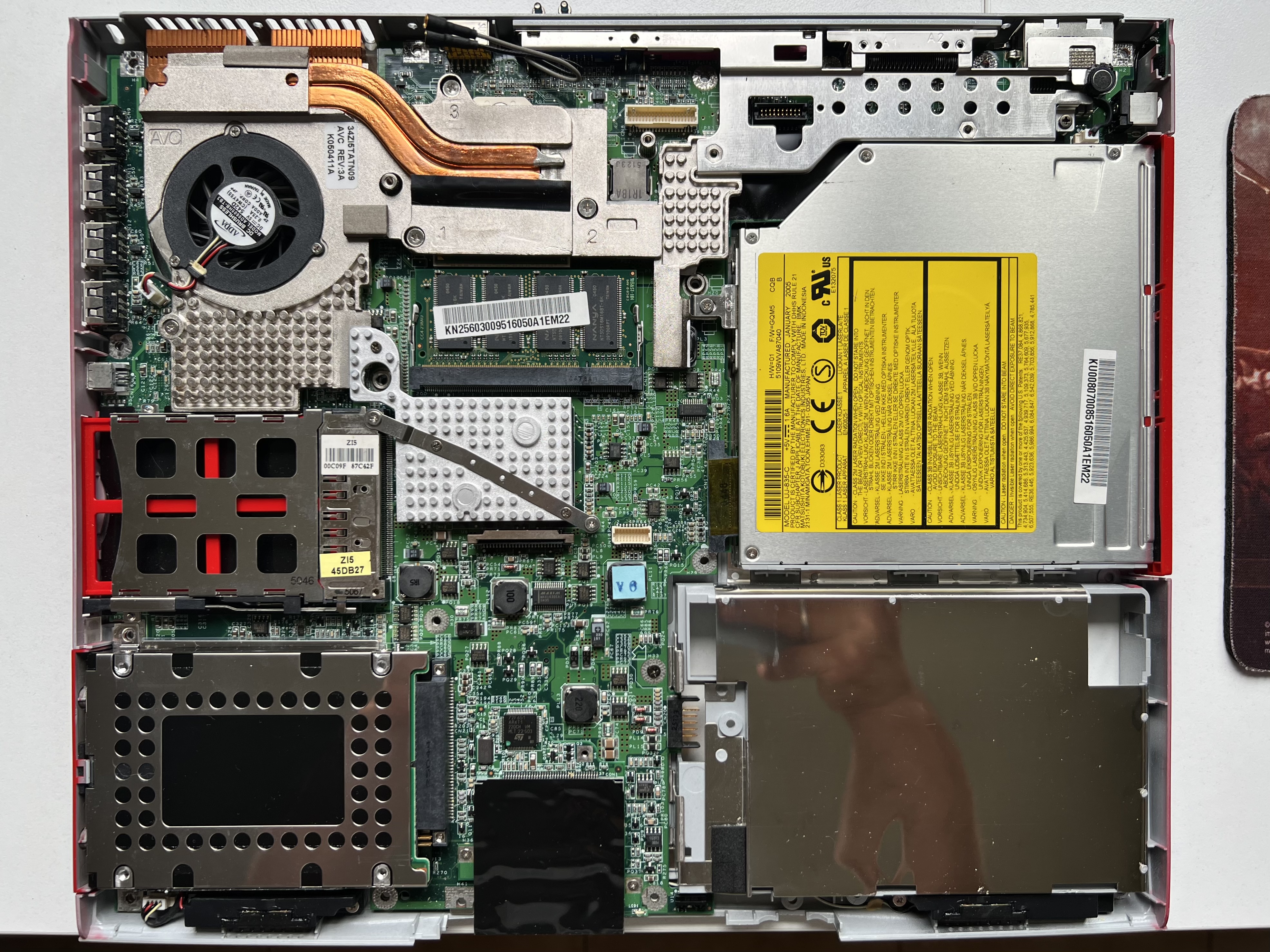

Это парень в центре, накрыт железкой внахлест к основному радиатору, внутри термопрокладка. Температуру пока не замерял, но дно ноута в этом месте, после часа фар края, раскалённое, руку не приложить



Это настольный чипсет, известен со времен S754-939, у меня есть АМ2(!) плата на К8М800, т.е. тот же чипсет, но с видео.
Грелся слабо по сравнению с нфорсами, обычно на платах на нем стоял символический радиатор, который практически не грелся. платы на нем обычно были самые живучие на фоне нфорсов. С разгоном плохо, у него нет лока частот AGP/PCI, который появился только в pro версии.
Кстати, а какой там вайфай стоит, неужели miniPCI?

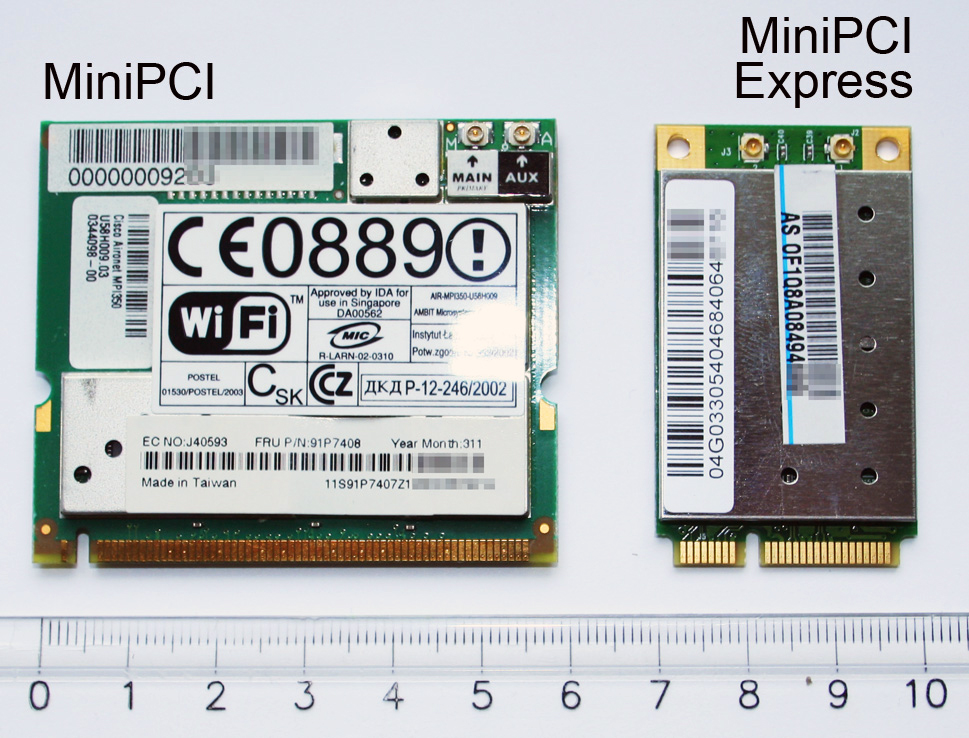

Ну да, древний же ноут. Так что вайфай большой, как слева.



Offtop

Видимо, мне нужно было использовать смайлик, чтобы вы сообразили, что это тавтологическое словосочетание использовано в шутку.



Еще что интересно, виашные южники работают с звуковыми картами ESS через TDMA. Если к этому ноуту можно было бы приспособить solo-1, можно было бы получить звук под дос. Интересно, бывают ли адаптеры с mini PCI или PCMCIA на PCI? C mPCIe бывают.



Пришли карточки, GF2MX 200 и GF2MX 400. Обе живые, но с одним только VGA. Пилить не стал, нашел у себя брекет от низкопрофильной карты.
Увидел еще на барахолке низкопрофильную RX9600-T128, интересно, что за зверь.



У нее чип должен быть от мобильной с памятью на упаковке чипа.



@legule, фото без радиатора не нашел, но на плате с оборотной стороны есть место под чипы памяти.

А вообще, да. Здесь

Продам видеокарту RX 9600-T128 120 руб

видно, что под радиатором тоже пустые места для чипов.



Тогда это скорее всего обычная 9600SE 64 бит. Хотя возможно они имеют общую PCB.
UPD
Нашел общая псб - _https://www.overclockers.ua/video/ati-firegl-9600/_
