FAQ в помощь строителю "ретрокомпьютера"

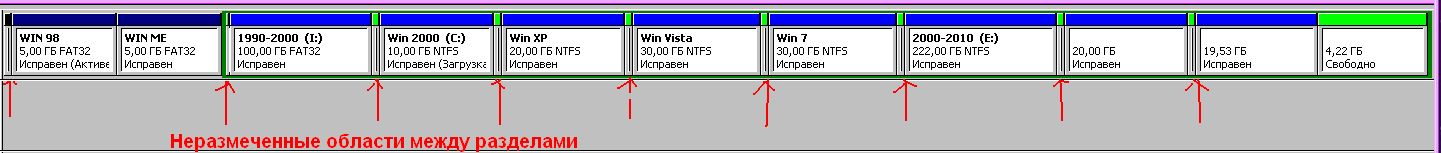

Почему при создании разделов возникают такие неразмеченные области? Как этого избежать?



Спросить у софта, которым делаются разделы.
Ну и посмотреть чем-то более навороченным, типо Partition Magic.

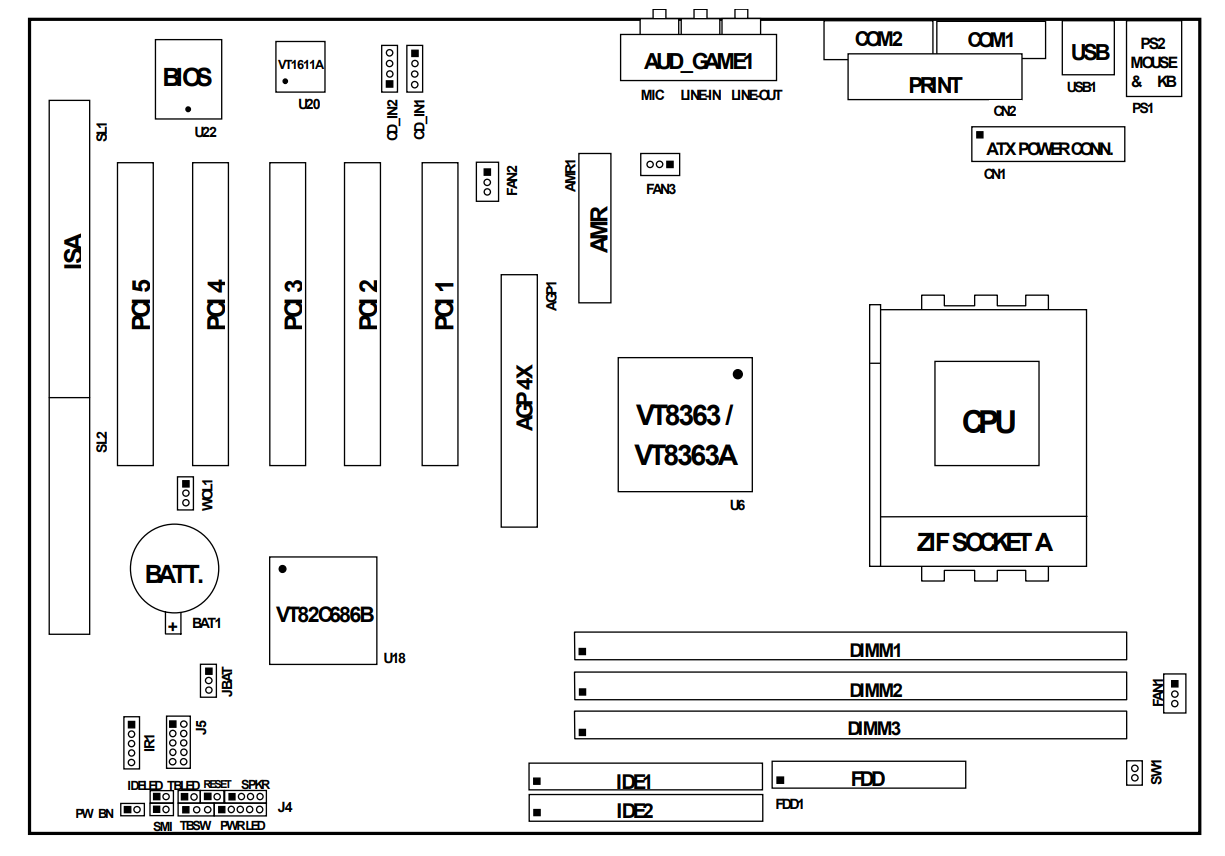

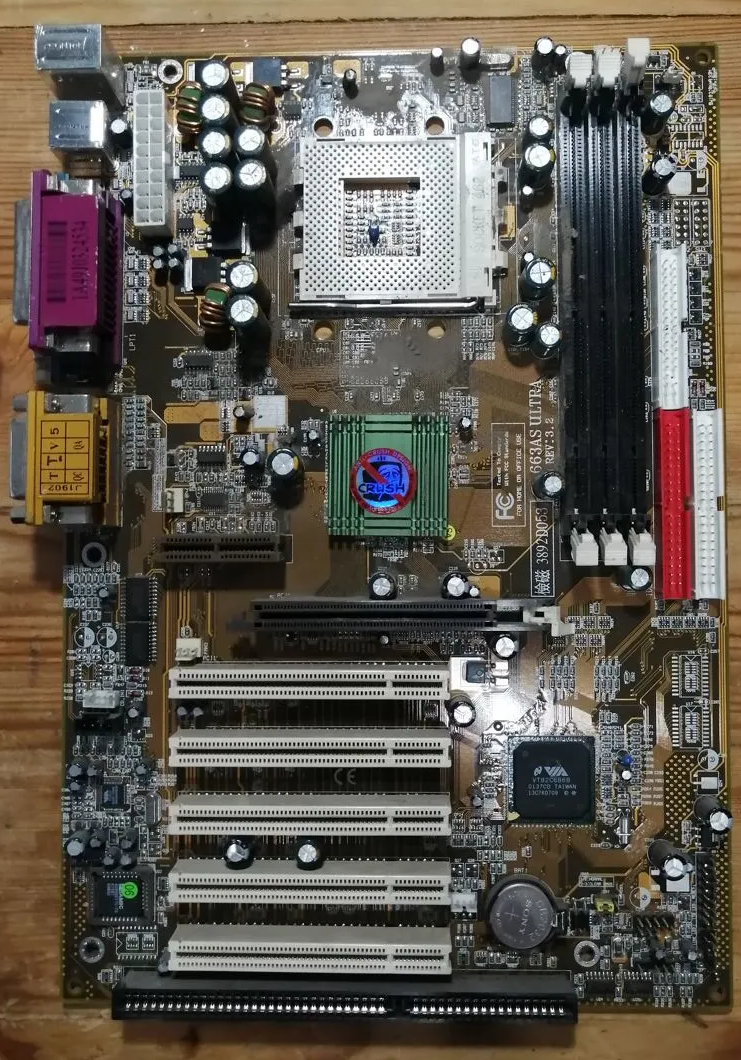

Имеется материнская плата JETWAY 663AS ULTRA, вот такая:



Пытаюсь запустить её с Athlon 1700, какой-то планкой памяти и видеокартой S3 Virge (PCI). При старте появляется сообщение об отсутствующем CPU FAN, через секунд 5-10 материнка сама отключается (зайти и биос не даёт). Кулер подключен к разъёму FAN1 (ближайшему к процессору). На SW1 (CPU Front Side Bus Frequency) стоит джампер (ON: 133MHz), при его отсутствии (OFF: 100MHz) то же самое.

К FAN1 пробовал подключать разные кулеры, в том числе более оборотистые. Не похоже, чтобы дело было в этом. Теряюсь в догадках, в чём причина.



Начнём с классики.)) Поменяй батарейку биоса.



Сразу установил новую, она ко мне приехала без батарейки.
UPD: Перепутал с другой материнкой. В этой батарейка была, полностью убитая, тестер вообще показывал 0 (что, я думал, невозможно). Заменил новой.



Что за "атлон 1700"? Торобред?
А поставьте туда какой-нибудь простенький дурон до 1ГГц
Не все КТ133/133А платы из коробки понимают атлоны ХР



@radical1010, не помню, к сожалению. Скорее всего, Thoroughbred. С другими камнями, которые у меня есть, включая Athlon 2200+ и поздние Sempron, материнка вообще не подаёт признаков жизни (не исключено, что они частично или полностью дохлые). Надо значит добыть Duron и проверить с ним.



А погуглите "модель платы" "ревизия" "Athlon XP"
Там, скорее всего, и от ревизии платы сильно зависит.



Там походу надо обновить биос чтобы поддерживал Athlon XP. Большинство описаний пишут поддержке об обычном Athlon и Duron: 663AS Ultra PCB R3.2 CPU support

• Вот здесь BIOS (последняя актуальная версия):
  https://soggi.org/files/motherboards/bios/jetway/663ASUltra_A08.7z
• Список изменений BIOS (упомянут поддержка Athlon XP):
  https://soggi.org/files/motherboards/bios/jetway/663ASUltra_A08.txt



@Улахан Тойон, спасибо! Буду искать обычный Athlon/Duron, чтобы с ним прошить биос. Радует, что плата хоть как-то стартанула, а то я уже приготовился к худшему.



• Руководство: https://web.archive.org/web/2004120...way.com.tw/evisn/download/manual/663AUR2A.ZIP

Внимание, материнская плата поддерживает вплоть AMD Athlon XP 2100+ (Palomino): https://www.cpu-upgrade.com/mb-Jetway/663AS_Ultra_PCB_R3.2.html

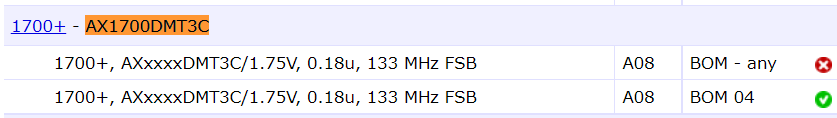

@Улахан Тойон, руководство уже нашёл, спасибо. На cpu-upgrade нашёл свой Athlon 1700+:



Стало быть, он работает только на досках с PCB BOM 04. Вот только я так и не понял, как узнать, какая у меня PCB. Самый мощный Athlon (не XP), который, согласно этому сайту, должен работать на любой PCB - это A1400AMS3C. Правильно понимаю, надо пробовать с такими?



@Yuriy_X, вот тут длииииинная тема про эту плату с торобредом
M/B JetWay 663 AS Ultra (KT133A) & AthlonXP (Thoroughbre | ROM.by ... BIOS2



@radical1010, спасибо, почитаю, может что-то интересное найду. Но мой Athlon 1700+ - Palomino.



Странно, паломино вроде должен работать.
Может, он тупо за секунду перегревается и вырубается? С прижимом кулера там нормально? Сам проц рабочий?
Или на матери оборвана дорожка датчика вентилятора, и она считает, что кулера нет и вырубается. Хотя от джетвей я такого бы не ожидал.



@radical1010, всё возможно, попробую с другим кулером.

--- добавлено 18 ноя 2022, предыдущее сообщение размещено: 18 ноя 2022 ---

Не похоже, что дело в кулере. Поставил другой, более тугой, никаких изменений.



Это ж паломино, а не торобред.

--- добавлено 18 ноя 2022, предыдущее сообщение размещено: 18 ноя 2022 ---

Если куллер крутится - питание и земля разъёма в порядке. Таходатчик в вентиляторах реализован цепью с открытым коллектором. На неё должно подаваться напряжение для формирования сигнала. Проверяй чего там с таходатчиком, куда от этого пина идёт дорожка, может там резистор какой сбит.



Вы можете проверить оперативный память - заменить планки местами или разъёмами, только под одной планке с наименьшим объемом памяти.

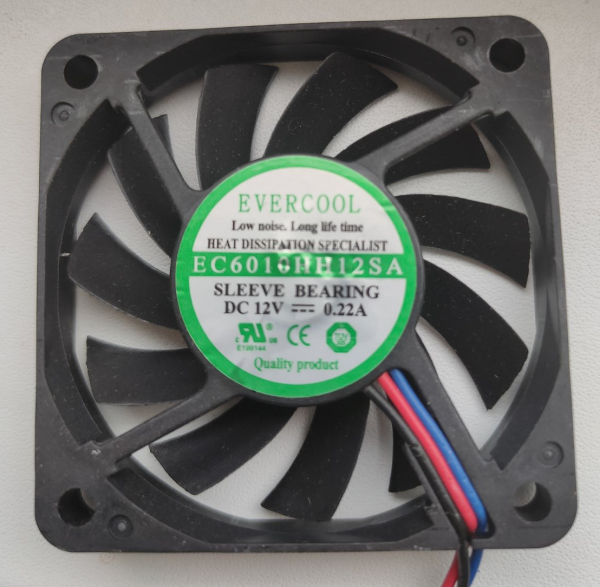

Всем большое спасибо за советы и ссылки! Материнка полноценно стартанула только после того, как я подключил к разъёму FAN1 дико воющее чудище с 5000+ оборотами. Вот оно:



Проблема "CPU FAN not connected" возникала со всеми современными кулерами, включая Noctua NF-A9 FLX (92 мм, максимум 1600 RPM), Noctua NF-A8 ULN (80 мм, максимум 1400 RPM), Akasa Amber [AK-186-L2B] (60 мм, максимум 2300 RPM) и даже боксовым для LGA775 (сколько у него оборотов, не помню).

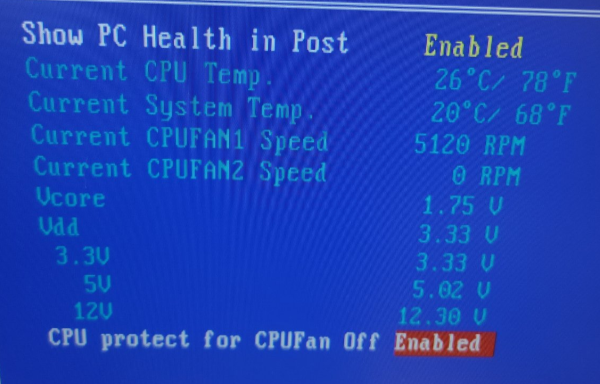

Вот такие показатели отображаются в PC Health:

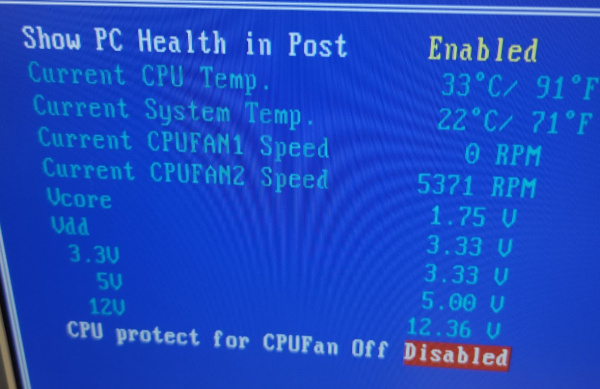

Если отключить CPU protect for CPUFan Off, то система ожидаемо игнорирует состояние процессорного вентилятора и стартует, даже если он отключен. На фото ниже кулер подключен к другому разъёму (FAN2):



UPD Подытожу вышесказанное: эта материнка воспринимает кулеры с оборотами около 1000-2500 RPM как неработающие.



Я же говорю, про асус я бы еще понял, у него часто бывают проблемы с низкооборотистыми тихими кулерами, но от джетвея я такого не ожидал.
Вы подключали низкооборотистые кулеры, которых тогда в природе не существовало, скорее всего, когда была выпущена эта плата.
Тогда типичным вентилем был Титан ака "глухих повезли", у меня пара таких монстров завалялась, с решеткой сверху и короткими закругленными лопастями. Обычно шли с комплектной титановской серебрянкой, от которой потом атлоны заманаешься оттирать.
