Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



ключ линейного стабилизатора- это чип на котором li infinity написано? ( не разбираюсь в этом) . в мотор вентилятора капнул полкапельки вэдэшки ( как же без этого)).



Что нужно делать, если не нашли мануала на железяку на th99.



На самом деле. Хуже теплопроводника, чем воздух, найти ещё сложно.



Я тоже отметил, но проштудировал фото из интернет, там то же самое. На моих экземплярах - также, - похоже, это оригинальная маска другого цвета, граница имеет четкую геометрию. Такое отмечал и на других картах (как элемент "декора"), не помню уже, на каких, нужно смотреть.



На фото нет чёткой геометрии, обычное пятно пожелтения со смазанными краями. Это просто такое вот решение, которое сильно греется. Естественно, на других картах будет то же самое.
Обзор видеокарты Gigabyte GA-660 Plus
Вот пример обзора из тех времён. Карта у журналиста новая, никакого изменения цвета нет.



Синий текстолит, когда он подвержен высокой температуре длительное время, становится лазурным. Все б/у 660ки имеют подобное пятно из-за наличия регулятора напряжения в этой области, который отдает тепло текстолиту.

--- добавлено 21 дек 2019, предыдущее сообщение размещено: 21 дек 2019 ---

Очень странный 386SX: 8 SIMM и наличие кэша.



8 SIMM30 не особо редко, а вот кэш действительно редкость для 386, и то, что под него кроватки есть на SX - очень странно. Эта материнка мелькает в других видео. Там действительно распаян SX.



Может быть, это не для кэш-памяти панельки, а пережиток прошлого с времён 286?



Там 8 кроваток DIP20 и 4 сдвоенные DIP16/14. ХЗ. Возможно и так, хотя и очень странно.



Кэш для 386SX ещё более странен.



У меня нет даташита на чипсет и я не знаю, способен ли он на кэш память.

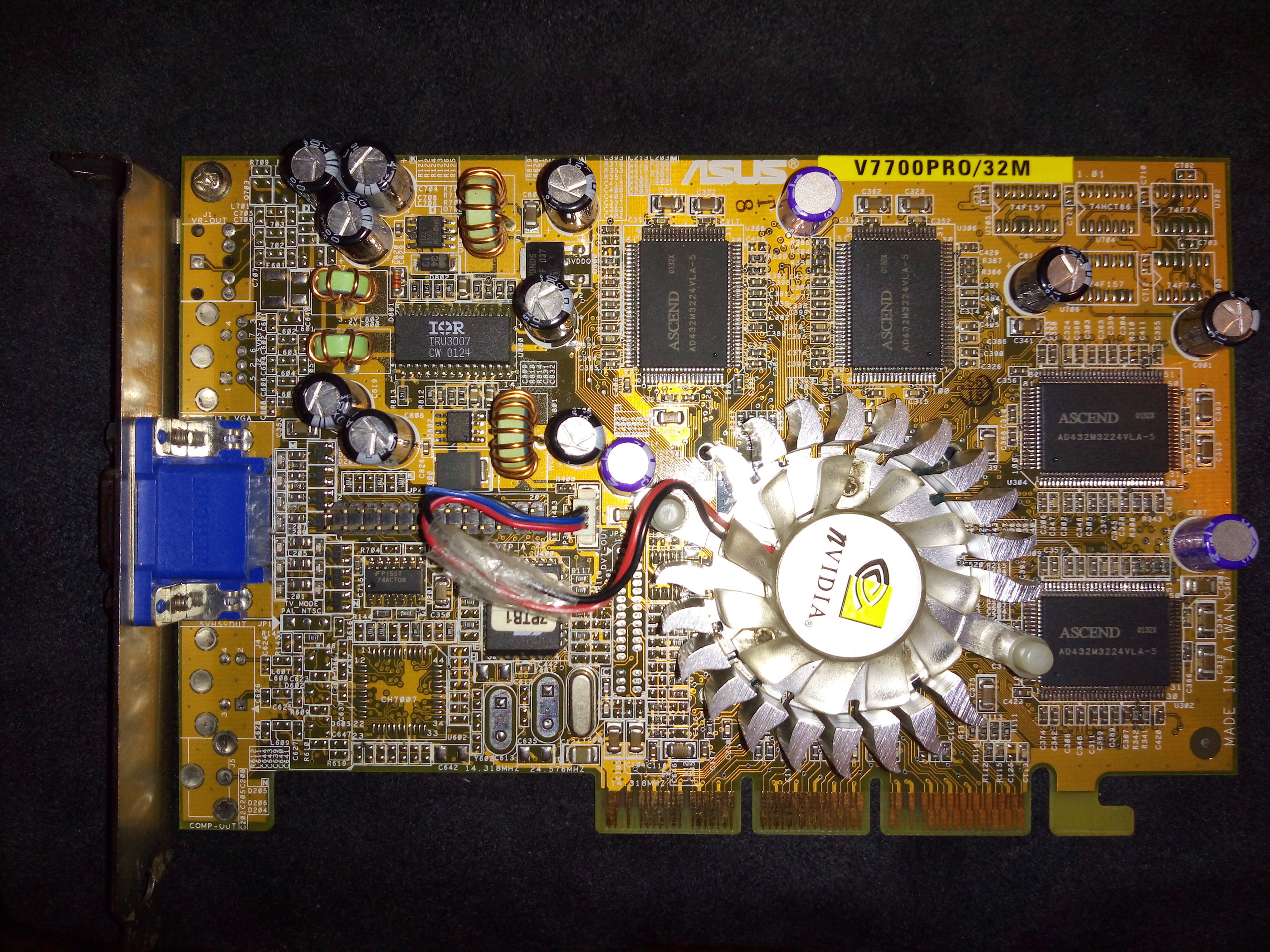

Вот такая появилась у меня. Всегда хотел настоящий джифорс. На авито пришлось купить. За доставку больше заплатил. Хотел крыльчатку снять- там походу стопорное кольцо на оси, ее снимается просто ( как если бы только за счет магнитов держалось).

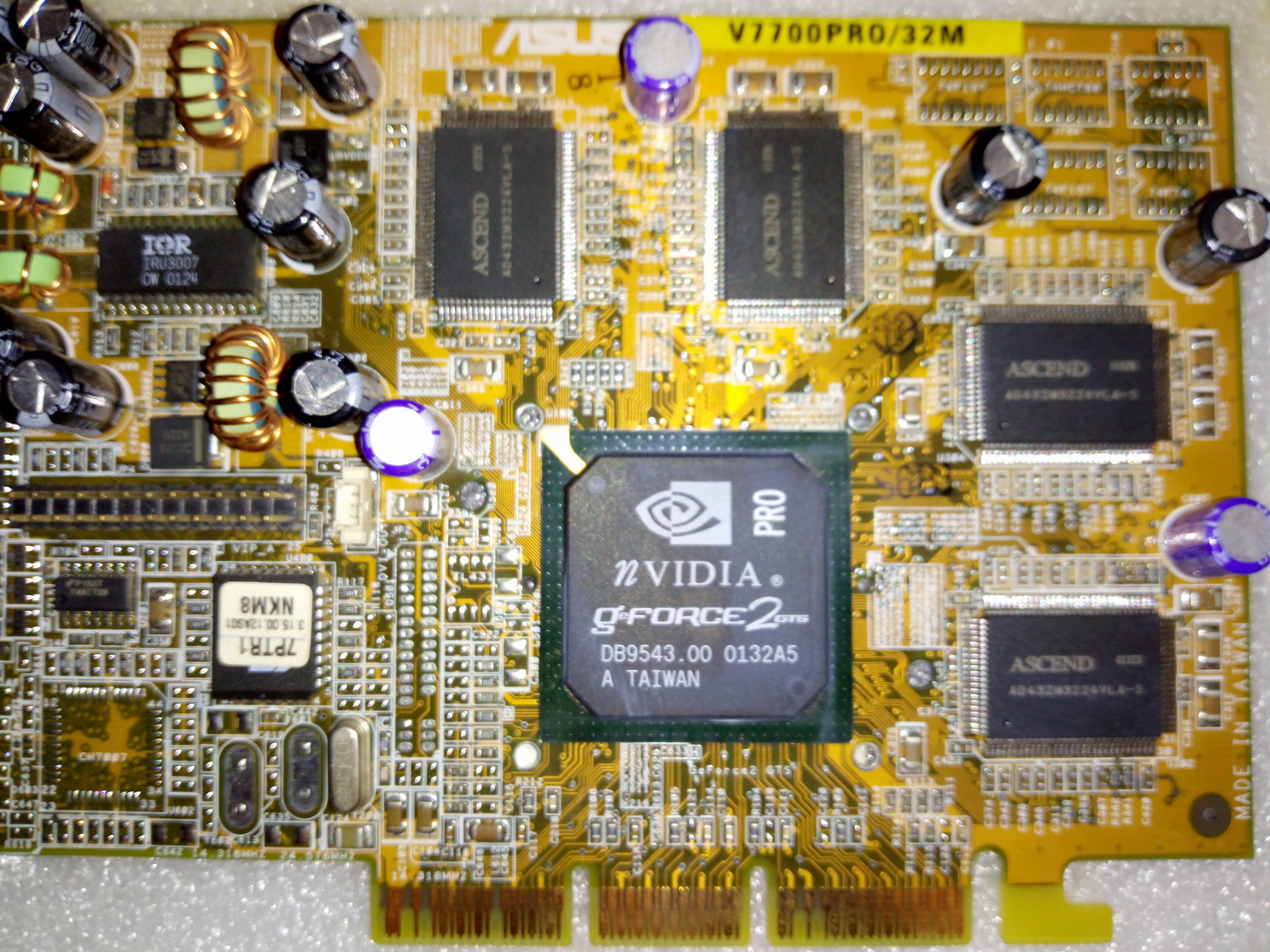

Радиатор снимал , свежую пасту нанес. Фото сделал чипа)



Быстрый фотоотчёт-дополнение к предыдущему. И да, последний в уходящем году.
На сей раз только видеокарты.

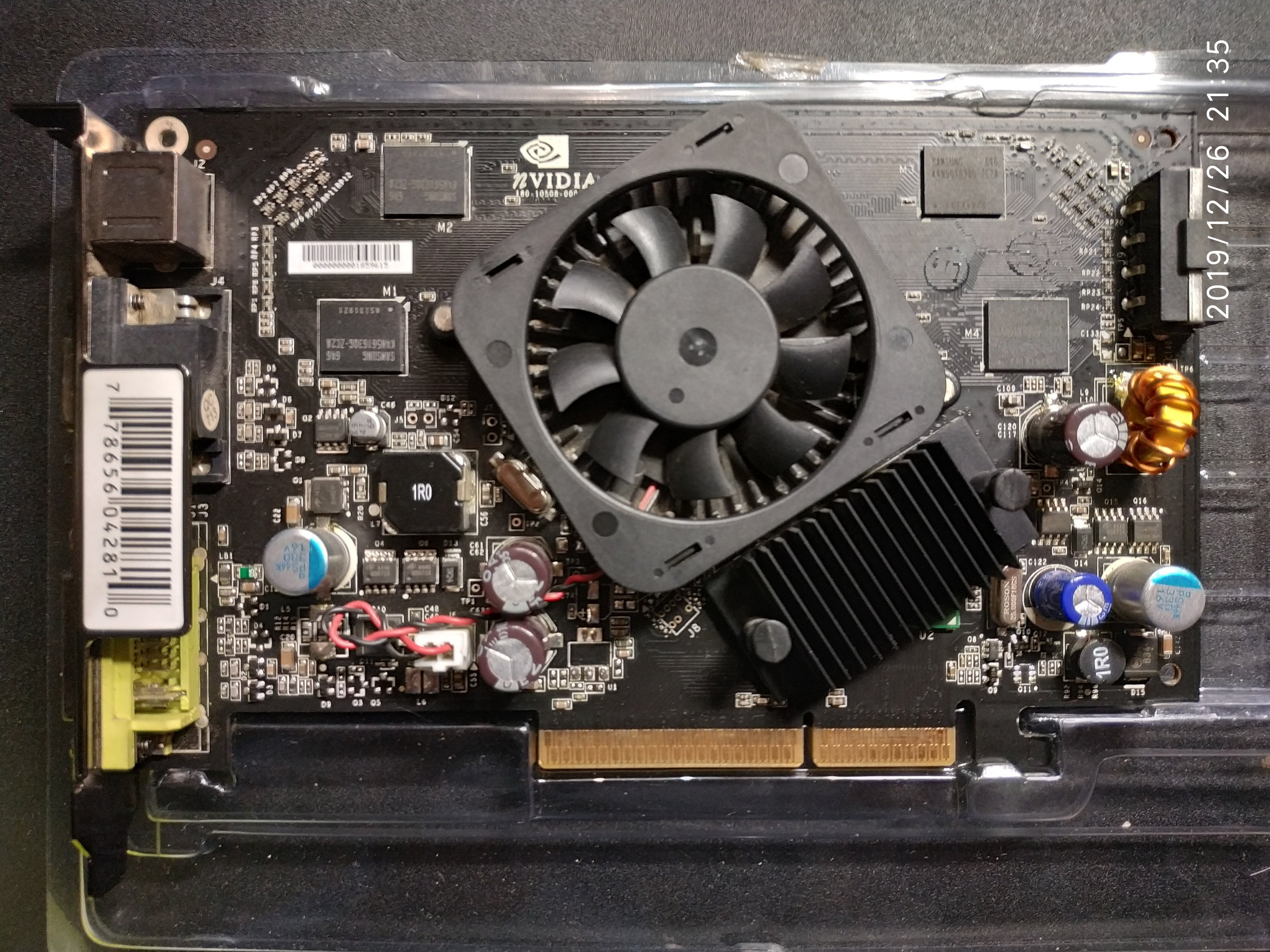

nVidia GeForce 7600 GS (XFX)

У меня в коллекции есть 7800GS, сабж же взял из-за внешнего вида, коробочки и дешевизны. Да и рядом от дома было.

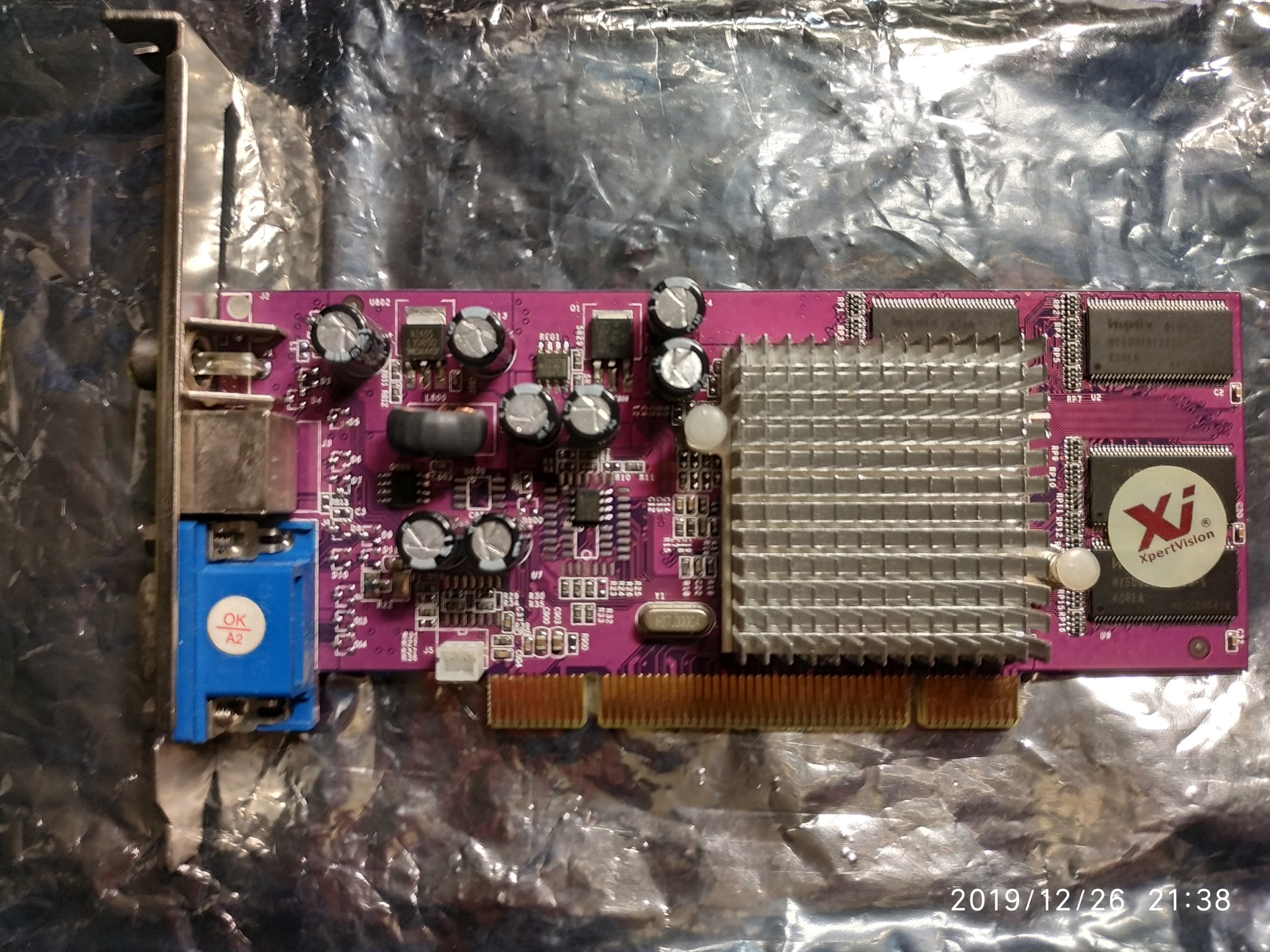

nVidia GeForce 4 MX440 (Xpert Vision, PCI)

К слову о "рядом от дома". Данная видяшка здорово у меня "высосала" очки удачи. За 100 рублей на Авито нашёл, человек живет в 5 минутах ходьбы от моего дома. Ну не благодать ли?
К тому же я тут упомянул то что "ищу Riva TNT PCI". А тут вот такое попалось...

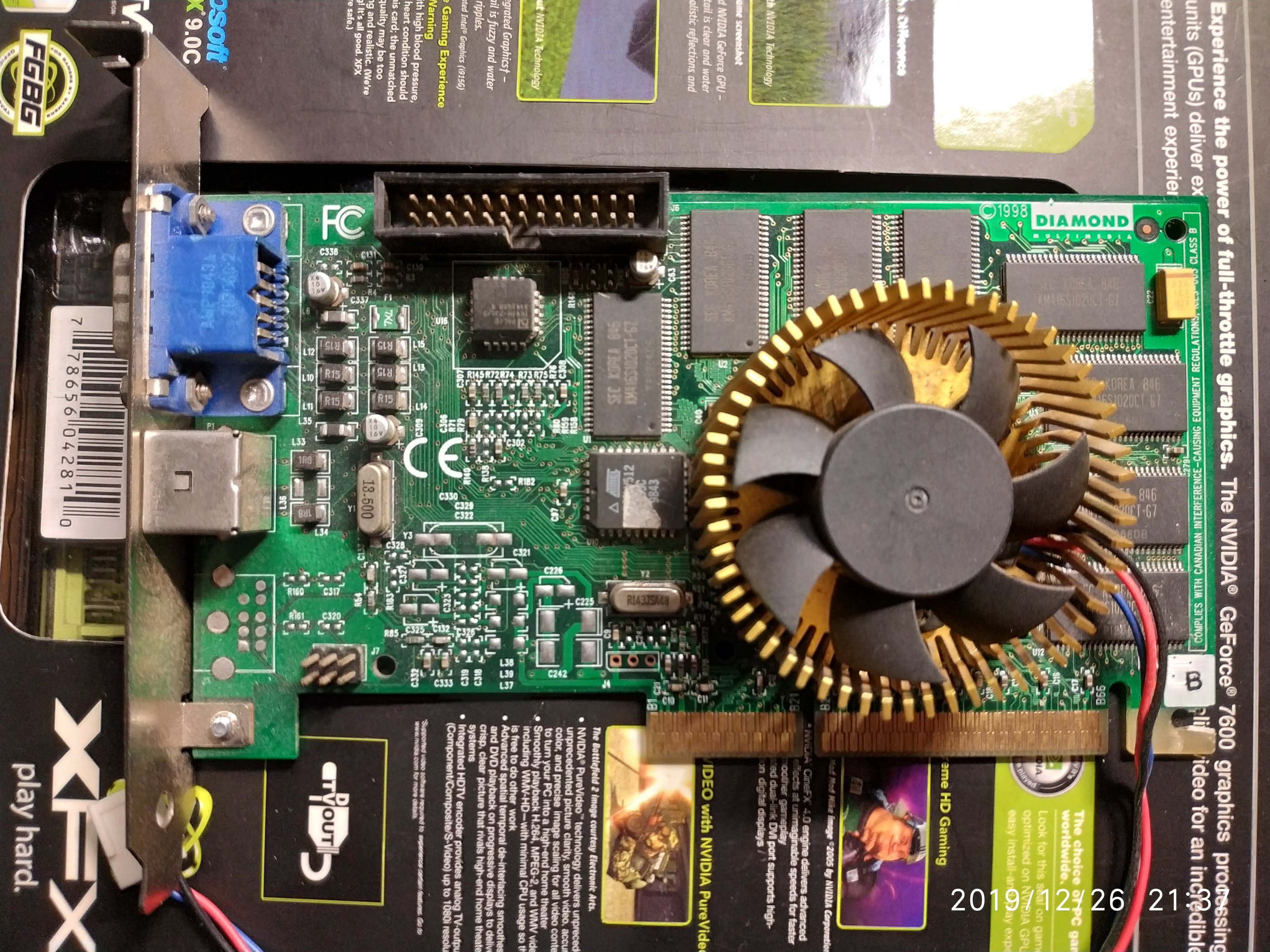

nVidia Riva TNT (Diamond Viper V550 SDR ATXTV)

А эта штука висела на петербургском Авито очень долгое время. Фиг знает с чего, если честно. Теперь это очередной "брыльянт" в моей коллекции.

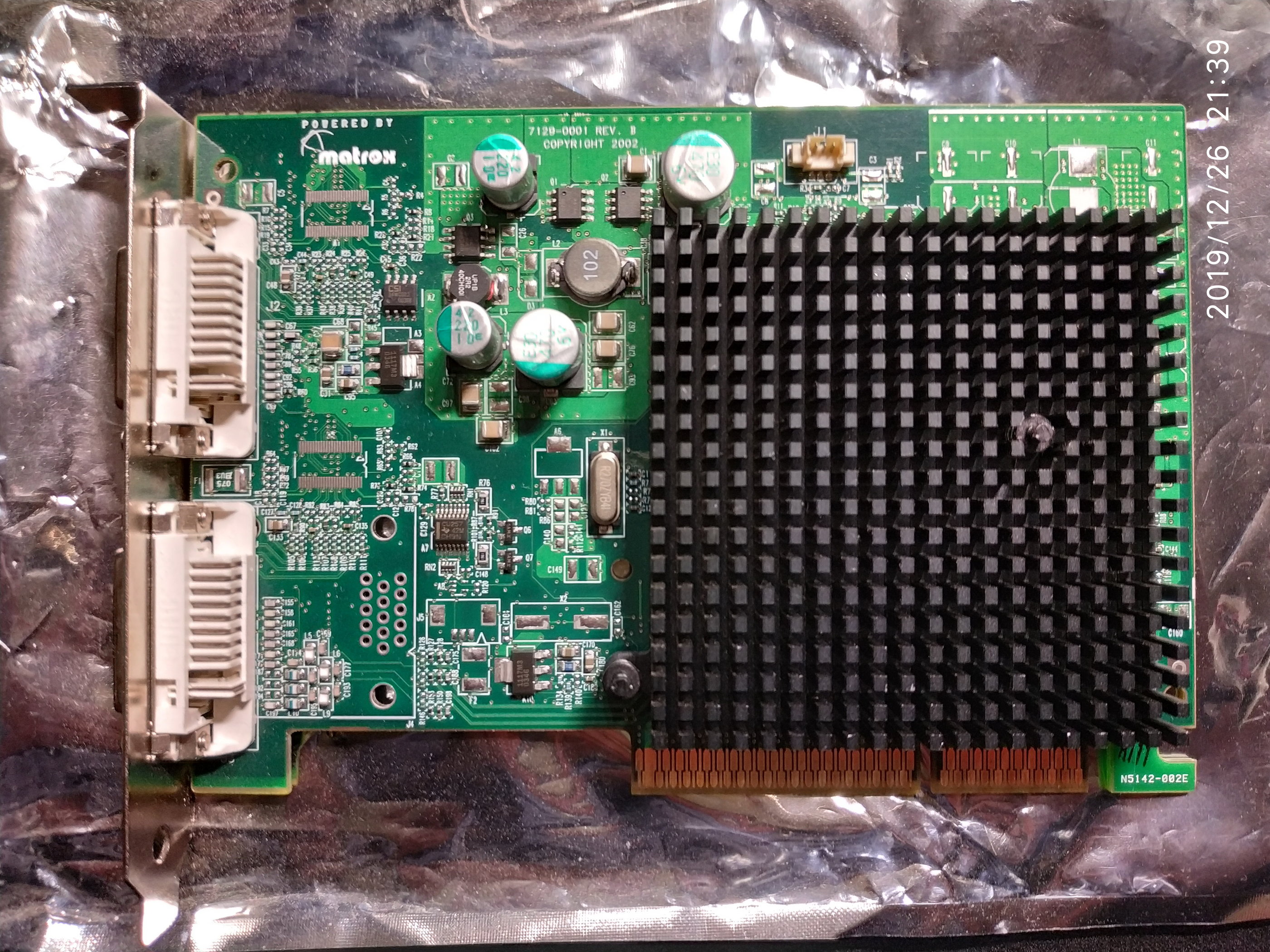

Matrox Millenium P650

Matrox Parhelia нынче кроме как на Ebay найти очень трудно. Так что решил начать с Р650.
Радиатор прям сверхэпичный.

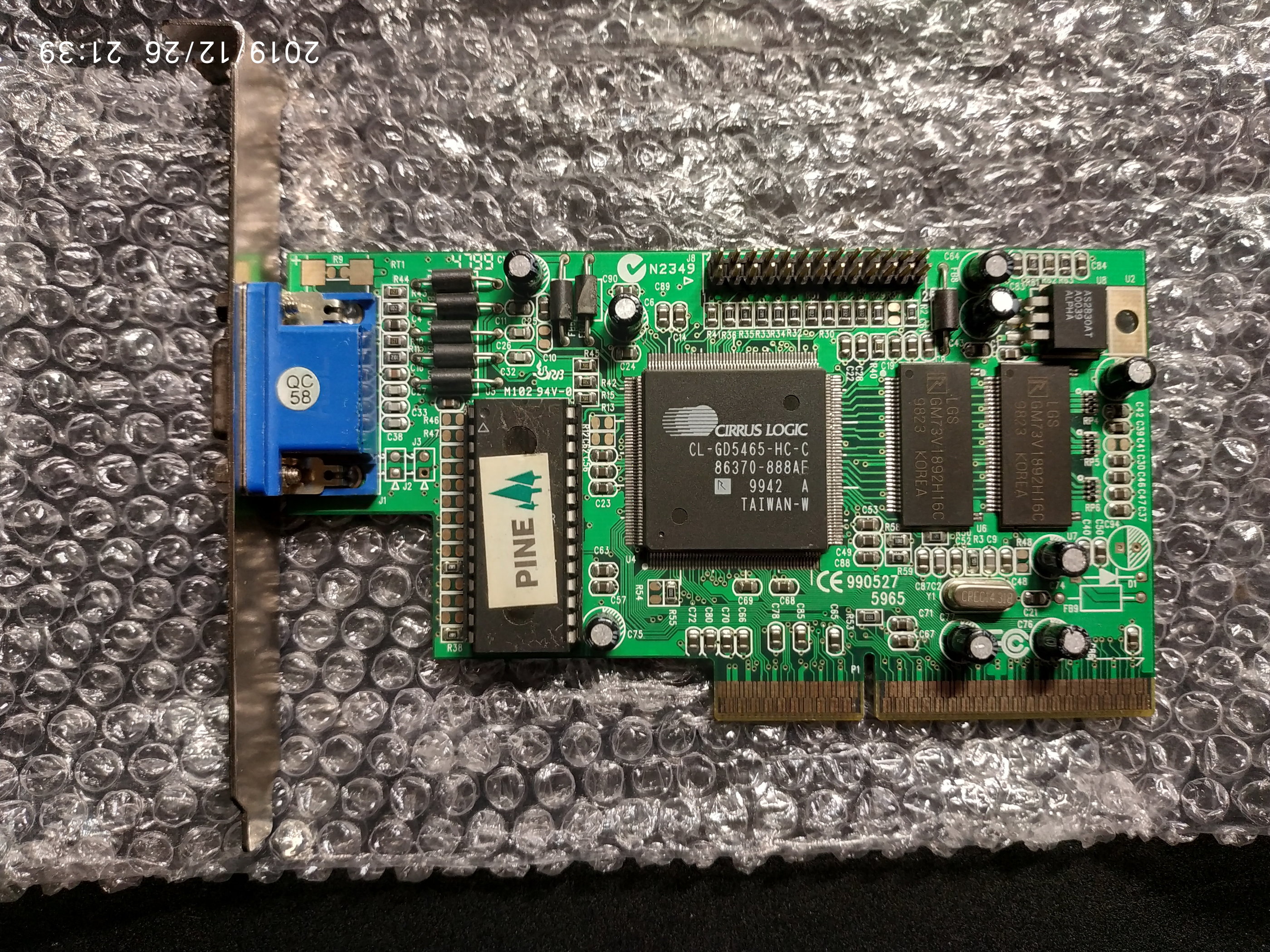

Cirrus Logic CL-GD5465 (Pine PT-5965-27)

Вторая видяшка в моей коллекции с RDRAM-памятью, и первый AGPшный Цирроз. Да еще и компактный.
Как понимаю, в отличии от Chromatic Mpact 2, тут можно хоть во что-то поиграть да будет.
Значит надо будет собрать стенд, и запилить как-нибудь пост насчет производительности...

Ах, да. Вместо постскриптума. Всех с праздниками. Как-то так.



--- добавлено 27 дек 2019, предыдущее сообщение размещено: 27 дек 2019 ---

Если устроит пара fps в 640x480, то да..

--- добавлено 27 дек 2019 ---

Взаимно!!!

--- добавлено 27 дек 2019 ---

@Apache, Offtop

тоже какое-то время думал сделать себе последний подарок перед новым годом, как то даже настроился на Volari, недавно висевший на ebay, но решил, что такие траты несовместимы с тем фактом, что карта (как железка) мне почти не интересна, а редкость при таком раскладе - не аргумент. Вовремя себя остановил и не сделал большую глупость

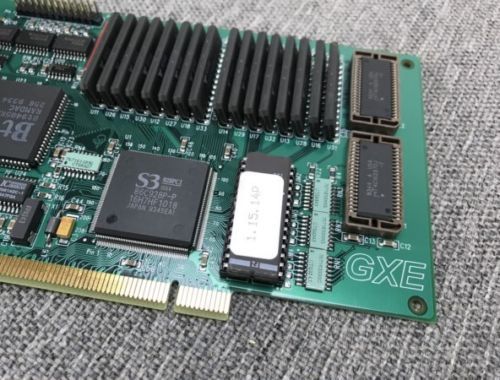

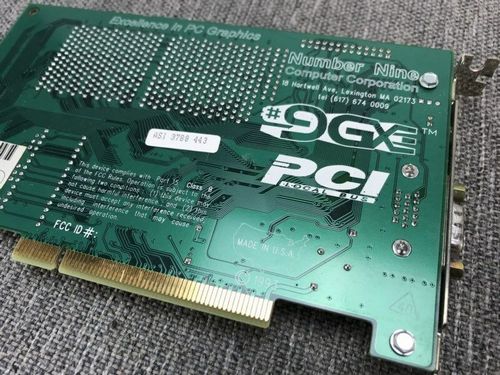

Нарыл за приемлемый ценник артефакт, который давно "выслеживал") Одна из первых карт S3 на PCI (1993). По всей видимости, 2mb (VRAM). Модули EDO (еще 1Mb?) предположительно умеют работать совместно с VRAM. Качество изображений пока что as-is



Кольцо аккуратно снять пинцетом и иголкой. Кольцо не цельное, на нём прорезь.

--- добавлено 27 дек 2019, предыдущее сообщение размещено: 27 дек 2019 ---

Можно... Но с некоторыми глюками о оооочень неспешшшшно. Такая вот она Laguna 3D.

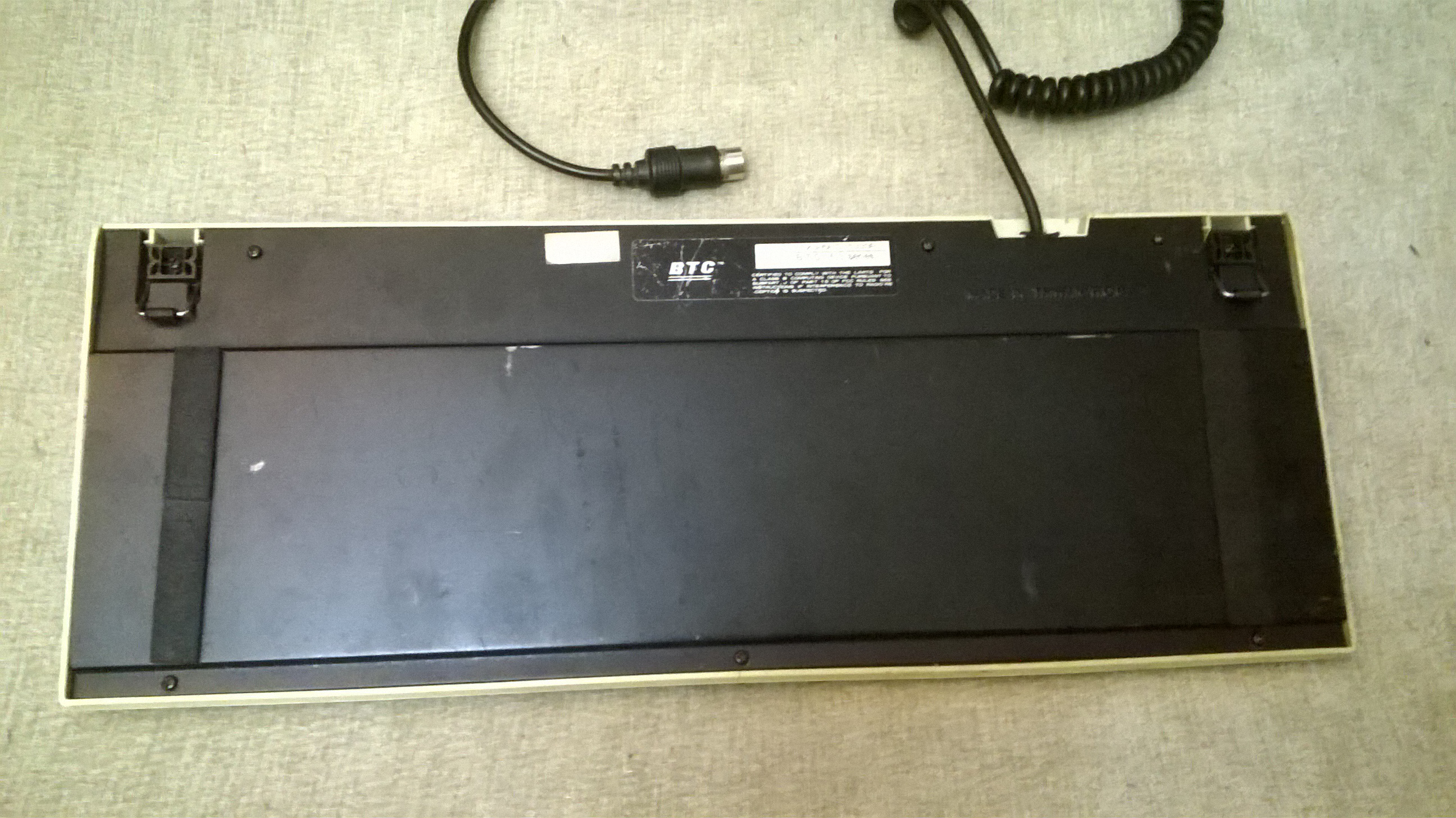

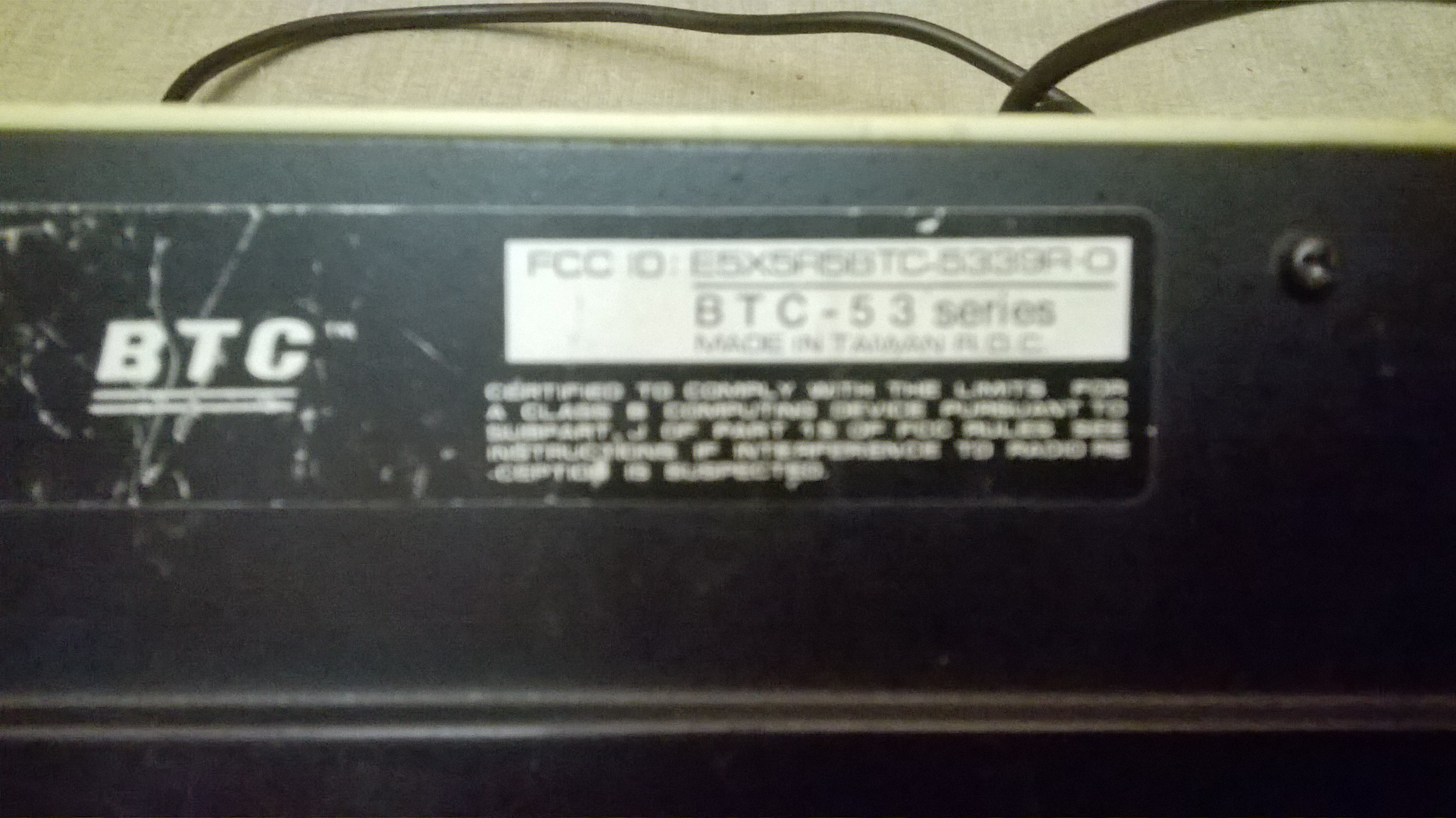

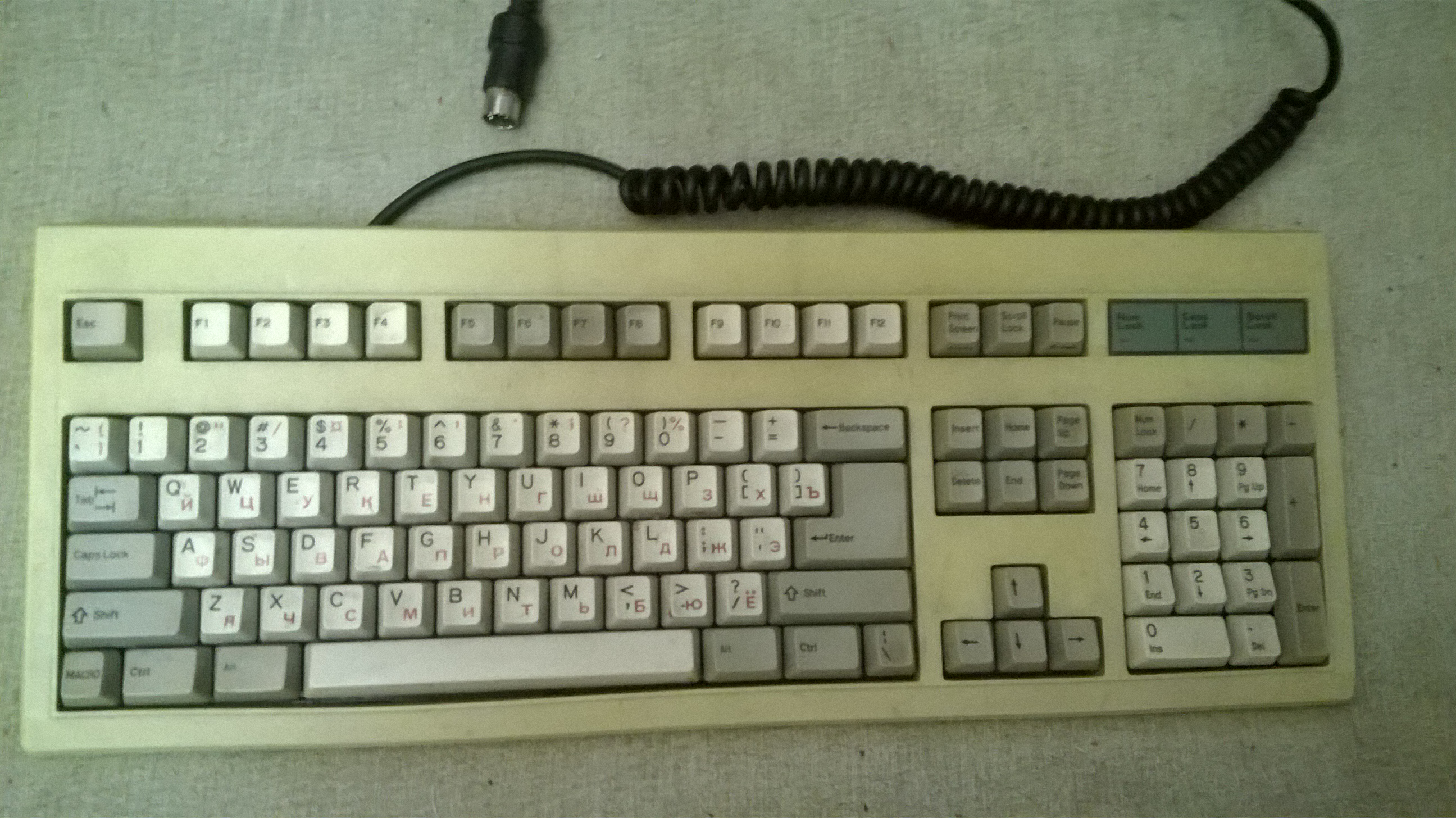

Млин! Какая тема глохнет! В этом случае пытаюсь "поднять". Клавиатура BTC где-то 90-91 года. Много всяких видел, но такой...! Практически единственная "клава" которая "емкостная" и поэтому в ней собственный контроллер, который не подходил более поздним моделям материнок. На них был собственный контроллер клавиатуры и он "ругался" на встроенный. P.S. Кстати мог обрабатывать более 5-ти одновременных нажатий. (с стандарте от 3 до 5-ти).

--- добавлено 29 дек 2019, предыдущее сообщение размещено: 29 дек 2019 ---

P.S.S. Кстати! До сих пор работает!!!

--- добавлено 29 дек 2019 ---

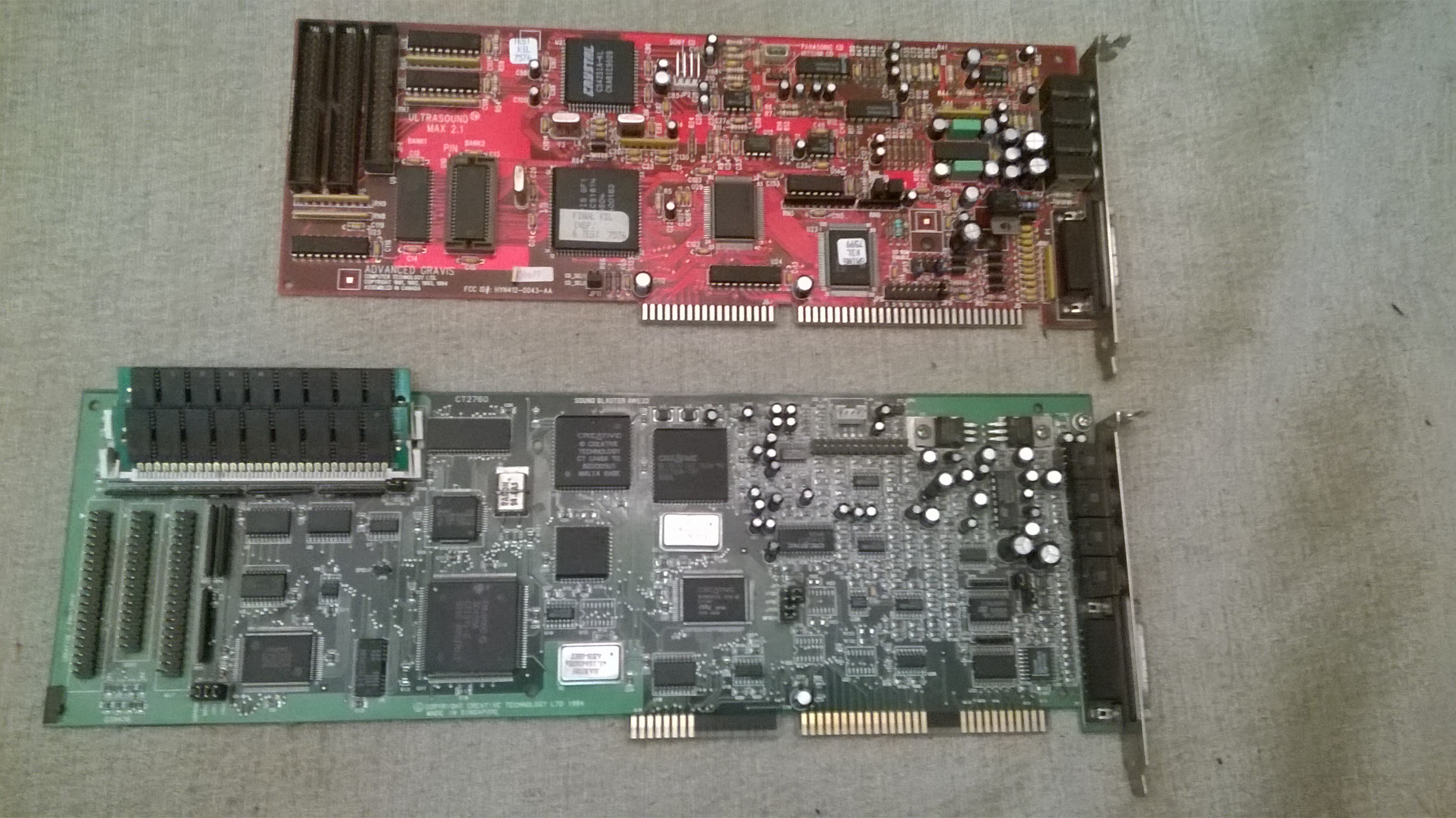

Самые длинные ISA "звуковухи" для PC. AWE32 и GUS Max. Классика!



"Глохнет" - это последнее сообщение более полугода назад. А эта тема живее всех живых! Правда, как обычно, большинство сообщений пустые, бессодержательные. Ну так это болезнь всех форумов, что поделаешь.



Хм, мне казалось что как минимум я с Thomas Wolfe неплохо так поддерживаем тему, radikal1010 тоже вот пишет много... Да и чтобы не звучать эгоистом - не только мы. Тут довольно активно. Плюс еще небольшие обсуждения бывают. Так что она далеко не глохнет.



Извиняюсь... Был неправ... Вспылил... P.S. С наступающим!!!
