Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Шутки шутками, но для офисно-интернетных нужд сегодня до сих пор вполне достаточно Зиона под LGA775 уровня около E5450 с 8 Гб памяти. А ведь сокету уже больше 20 лет.



Если с приличной видяхой то и поиграть еще можно на нем - ведьмака 3 и dark souls 3 тянет, на минуточку.



Включал, работает, в этой модели одной хватает.

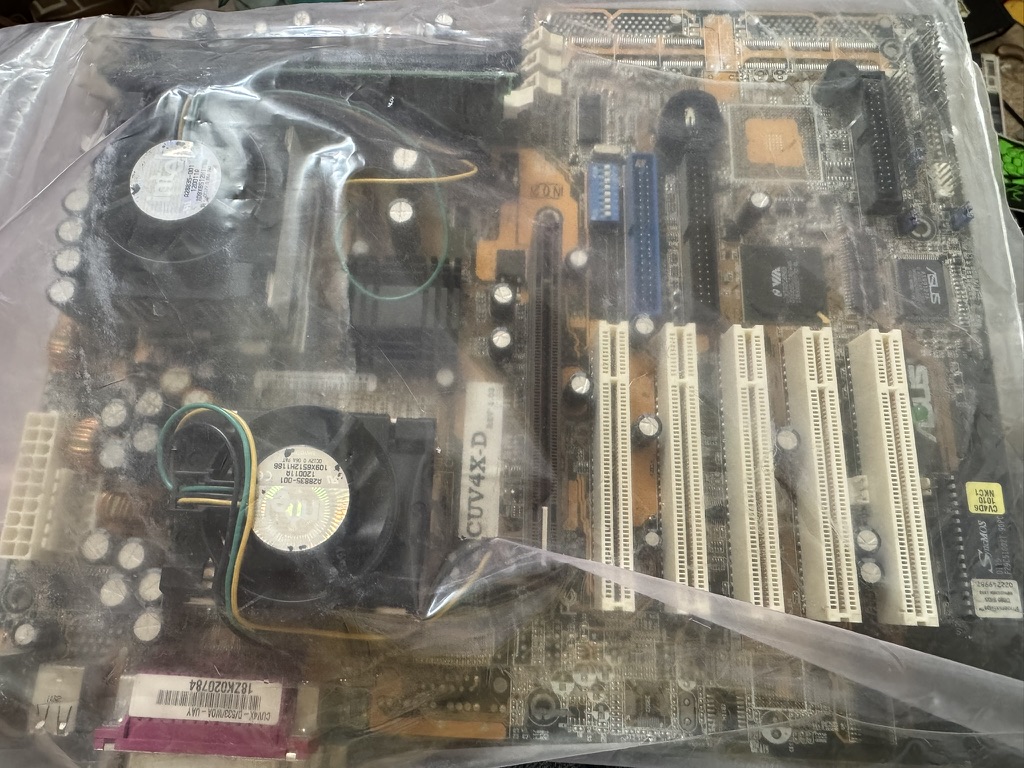

Свежее совсем спонтанное приобретение: ASUS CUV4X-D с AGP Pro слотом и двумя Pentium-III 800. Сейчас по-тихому разыскиваю здесь AGP видеокарту чтобы проверить как запускается.



Для начала нужно проверить запуск со спикером.
Хотя как по мне - 370й без ISA такое себе.

PS если проблемно найти AGP видяху у себя ввиду небольшого города , могу выслать авито доставкой лишнюю Nvidia GeForce 4 mx 440 видеокарта AGP- 64 мб ,128 бит



не, у меня есть на присмотре X1950 Pro AGP; хотя пока обойдусь найденной Riva TNT2 M64 32MB за $15, жду доставки. ну или достану 5200 обычную.



А накой сюда такая карта? на 370 ставить winXP, ну это уж совсем изврат.



А двухпроцессорность в 98 есть? Ну можно и 2000 обойтись или NT4.



На кой в "ретро" двухпроцессорность ? Обычно нужна максимальная совместимость и производительность если пользоватся железкой...



для "ретро" у меня есть обычный Am5x86-133, хоспади



Кстати, сюда X1950 Pro и не встанет. Спалит порт.
К тому же плата не поддерживает Tualatin. Память 133Мгц. Не получится на ней ничего интересного собрать. Особенно, если оно не рассматривается под ретро сборку.
Любой s478 на P4 3Ггц будет лучше.
Не то, что бы я критиковал плату, она была в свое время очень хорошей для сервера начального уровня. Но сейчас что то на ней собирать, не имеет рационального подхода.



Спасибо за уточнение, тогда обойдусь без X1950. Сейчас смотрю -- да, AGP 2.0.

Код:

AGP Capability [4X Mode]
This motherboard supports the AGP 4x interface that transfers video data at
1066MB/s. AGP 4x is backward-compatible, so you may leave the default
[4X Mode] on even if you are using an AGP 1x or 2x video card. When set
to [1X Mode], the AGP interface only provides a peak data throughput of
266MB/s even if you are using an AGP 2x/4x card. When set to [2X Mode],
the AGP interface only provides a peak data throughput of 533MB/s even if
you are using an AGP 4x card. Configuration options: [1X Mode] [2X Mode]
[4X Mode]

Так технически задача и не совсем под игры -- если мне прям надо будет какую-то игру -- есть способы запустить и на современном железе. Тут больше именно задача с мультипроцессорностью поиграться, в том числе и под FreeBSD; и уже только потом потыкаться в какие-либо игры под Windows. До этого была найдена двухпроцессорная плата с 2x Pentium II 300, но она оказалась с большими проблемами, которые не удалось вылечить, типа порчи памяти и тд.



Чего там игратся ? было одно ядро в текстовом экране, стало два...
У Tom's hardware есть видео

Пародия на бизнес презентации, с одним ядром фотошоп всё еще грузится, а с гипертредингом мы дела закончили и режемся в Unreal Tournament. Чуешь разницу, Тайд или Кипячение, Чуешь ?



Практического смысла нет, но если человек хочет двухпроцессорность, то этого достаточно.

--- добавлено 12 фев 2025, предыдущее сообщение размещено: 12 фев 2025 ---

Порт умеет AGP 2.0, с чего ему страдать? Свои 50Вт он отдаст, остальное карта тянет с БП. Возможности AGP Pro там не будут использоваться.
Смысла, правда, нет особого. Карта лютый оверкилл для пары третьепней.

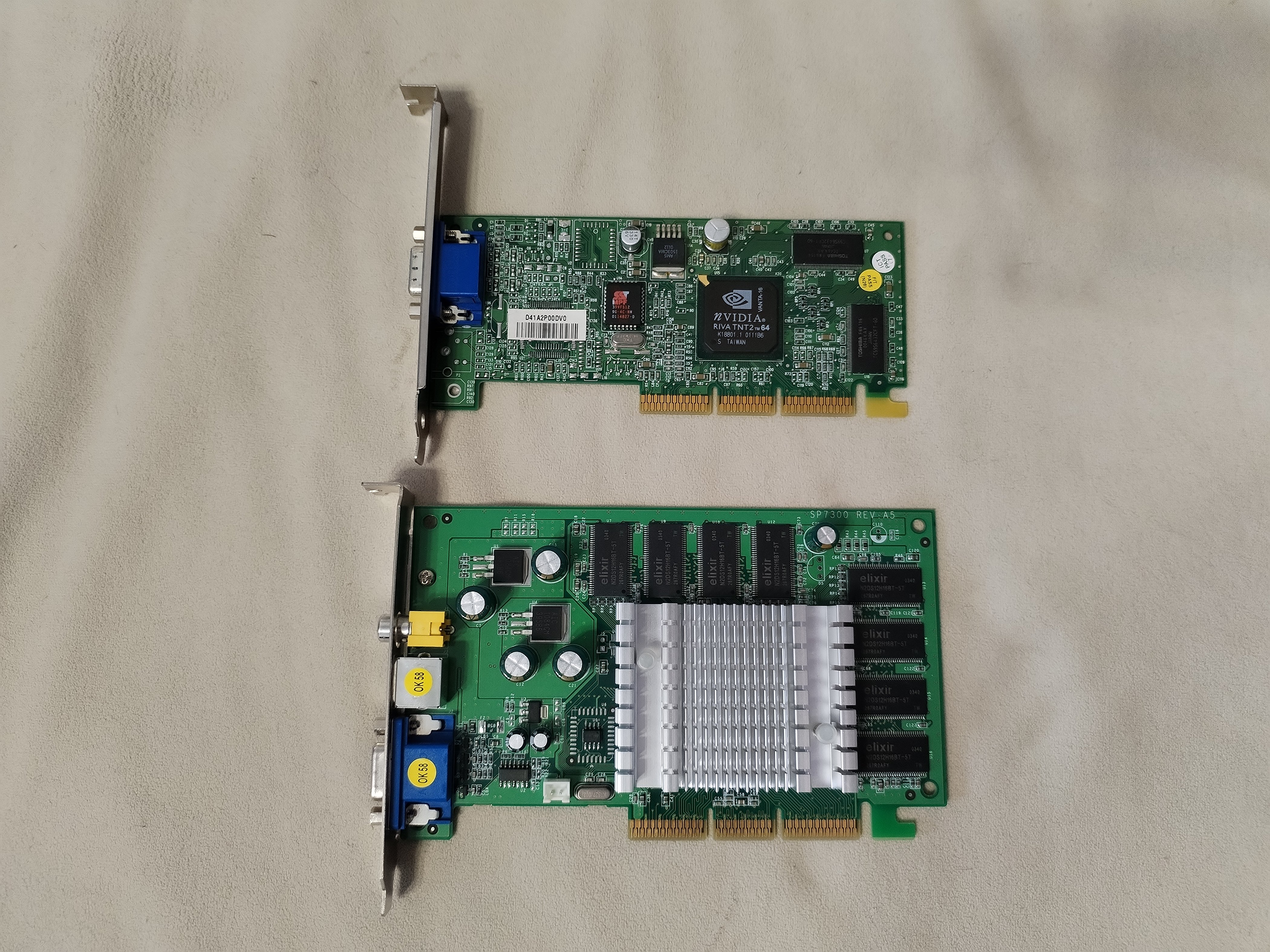

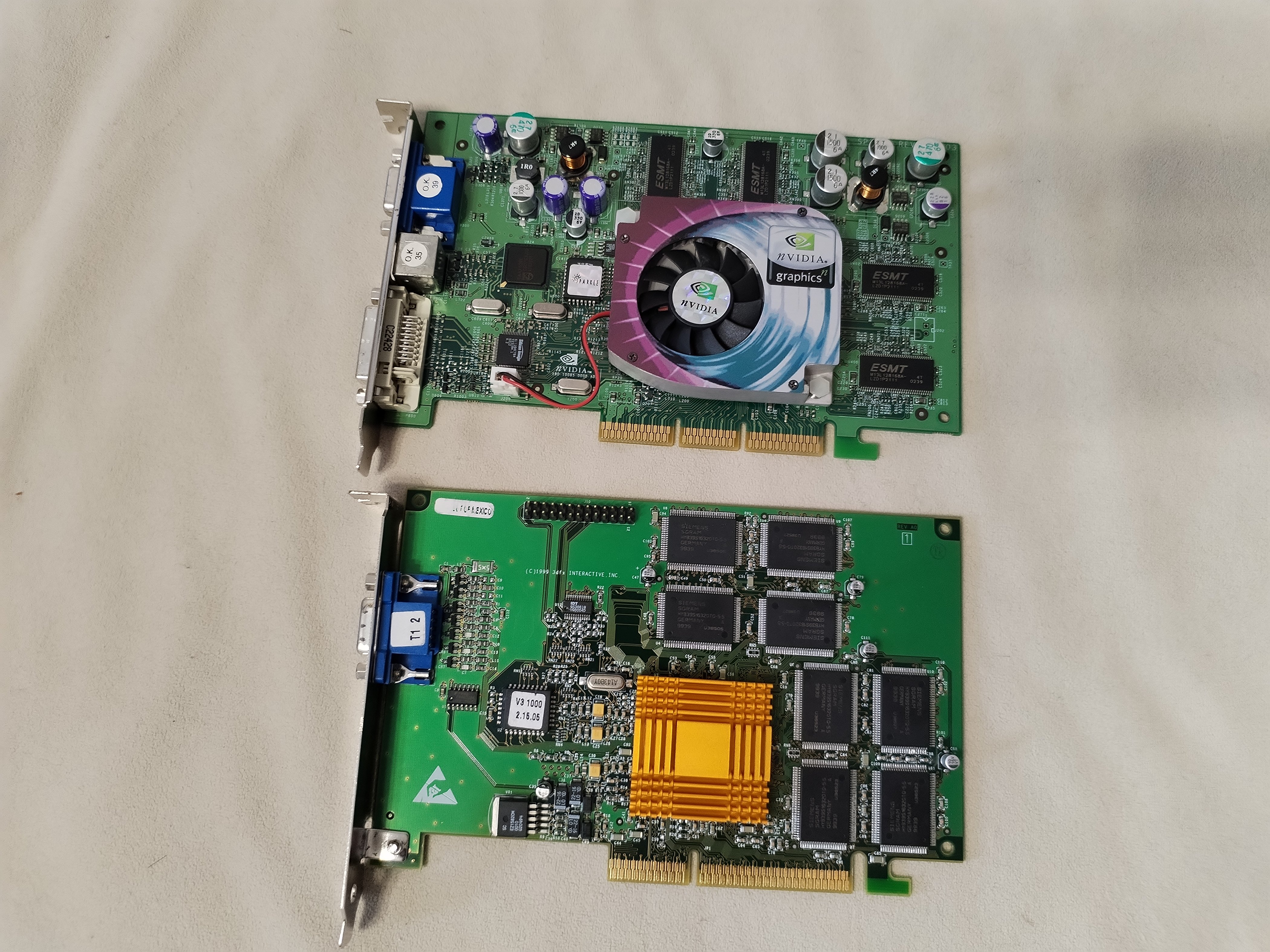

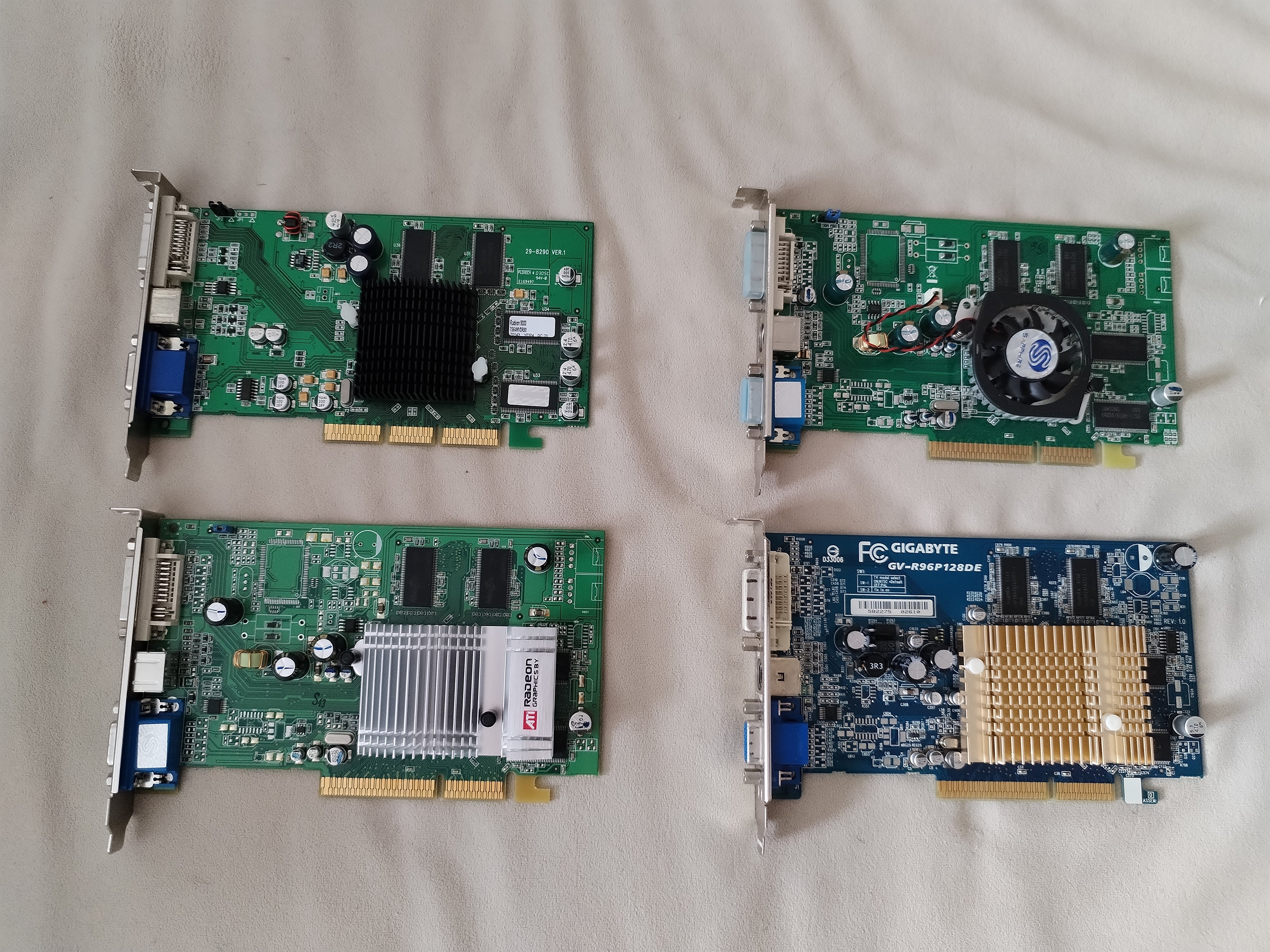

Немного поднакопилось карточек под AGP порт.

Riva TNT2
GeForce 2 MX440

Voodoo3 1000
Geforce 4 4200 TI (Sparkle)

Radeon 9000 (Transcent)
Radeon 9600 (Sapphire)
Radeon 9600 Pro (Gigabyte)
Radeon 9600 XT (Sapphire)

GeForce FX 5700 (Gigabyte)
GeForce 6600 (Sparkle)
GeForce 6600 (WinFast)
GeForce 6600GT (Gigabyte)



Вы их сразу в таком состоянии покупаете или потом проводите чистку сами? Можете, пожалуйста, подсказать как и чем чистить карты, платы и пр.?



Обычно ищу что бы не были убитые изначально. Но, а систему охлаждения почистить и обслужить вентилятор не составляет труда. Зубную щётку короткую и спирт. Радиатор можно просто в воде помыть и просушить на батареи. Да и текстолит можно промыть в воде с каким нибудь средством, если не страшно наклейки испортить. Главное просушить хорошо.



Ого, понял, я всегда боялся так чистить. Может есть какие-нибудь обучающие ролики на эту тему? Страшновато самом браться, я максимум обычно воздухом продуваю и все.



Обучающий ролик - Как засунуть под кран? Или как разобрать перед этим?
Купи самую дешевую рабочую плату или карту. Разбери. В мат.плате нужно снять батарейку. На видеокарте нужно снять вентилятор.
Я сначала обрабатываю спиртом через распылитель. Потом какой-нибудь фейри на мягкую щетку и поехал. Потом смываешь всё под душем или под краном.
Самое главное, это всё высушить перед включением.
Можно сначала феном основную влагу выгнать. Ну потом, я лично заворачиваю в полотенце и ложу на батарею разными сторонами на 5-6 часов.
Кто то в духовку на 60 градусов.
Вот и всё.



Понял, про ролик спросил т.к. мне всегда проще видеть как делают другие, какими движениями тереть, что нельзя тереть, как проводить по разъемам, но в целом понятно. А страшно еще потому, что я идиот, один раз на своей плате Z490 решил стереть капнувшую пасту влажной салфеткой, но совсем забыл, что там ворсинки и в итоге оторвал одну ножку сокета. Повезло что эта ножка была не ключевая и процессор работал без нее. ))))

А что если после промывки посушить феном, а потом просто положить не на батарею, а скажем на стол и пусть лежит так дней 5, просохнет? Если я даже включать ее буду неизвестно когда, почему спрашиваю, заразился вот от вас железяками старыми, присматриваю что покупать, а там состояние не очень, понимаю, что надо чистить будет. И не факт, что я это буду даже включать, чисто для коллекции рассматривать. ))))
