Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Там текстолит, пластик и метал. Спирт грязь разъест и от запаха избавит. Мягкой щеткой убрать грязь где осталась. На счёт сушки. Можно просто положить, но периодически горячим феном проходиться, раз в 2-3 часа. Не нужно что бы оно долго оставалось сырым. За сутки и так высохнет. Порты и разъемы можно ртом продуть изначально от влаги.



Я добавляю ещё протирку щёткой в духе зубной при мойке.

--- добавлено 15 фев 2025, предыдущее сообщение размещено: 15 фев 2025 ---

После фена нужна просушка, хватает просто батареи на сутки. Летом на балконе на солнце. За стеклом она обычно разогревается не хуже чем в духовке.
Просто положить - не знаю. Смысл досушки - убрать воду из под чипов и из разъёмов. Важно, чтоб воздух не застаивался, была конвекция. Или заметно повышенная температура, чтобы плата контактировала с воздухом, который за счёт нагрева имеет сниженную влажность и будет забирать воду. Если у тебя дома влажно, то ХЗ. Если сухо, то через неделю, думаю, можно будет безопасно включать.
Сильно не советую сразу после фена ложить в шкаф, или в коробку.
Включать после фена без досушки вообще запрещено. Именно так я грохнул одну тестовую видеокарту. Подумал "да нормально ведь прогрел и просушил феном, а потом ещё отдельно продул все места воздухом, а потом опять феном". И через минут 10 работы карта сдохла.

--- добавлено 15 фев 2025 ---

Такая штука на пол литра спасёт отца русской демократии.

ЗЫ. Там довольно хороший напор, неплохо выдувает воду из труднодоступных мест. Так же позволяет продувать линзы CD/DVD приводов, что иногда реально улучшает их работу.



Чтобы было сюда что залить) До этой стадии не дошел, переболел, однако.



Спринцовки из аптеки долго набирают воздух после сжатия. Хорошие груши для продувки есть в фотомагазинах - там клапан сзади и можно ей дуть в режиме «нон стоп» позлее, чем из баллончика с газом. Хотя до настоящего компрессора далеко, конечно, там с 6 «очков» можно ненароком и конденсаторы посдувать незапланированно На даче придушиваю и «на страх и риск» продуваю - с грушами и баллончиками не сравнить. Но это от пыли в основном. Влага хорошо уходит если спиртом промывать после ванны и продувки. Ещё лучше - ацетон, но только если разъёмам от него не поплохеет.



она сдохла бы и без мойки. Все свои карты мыл, сушил феном, и сразу же шел включать и проверять. Ни одна не сгорела и не сгнила. Все эти сушки после фена по несколько недель - глупости. Фен отлично прогревает плату до полного испарения влаги, а кто думает что нет - параноики.



Строительный - прогревает до испарения, не спорю.
Обычный - нет. Ты задраконишься воду из под крупных BGA испарять, не доведя температуру полости до 100.
У паранои есть причины.
Обычная ситуация. Минут 15 греешь карту феном на максимуме, потом берёшь спринцовку и видишь, что под чипами и в разъёмах всё ещё вода. Или ещё веселее, когда железяка донор. Помыл, просушил вроде бы хорошо феном, а при распайке (аккуратной) вдруг текстолит слоиться и дуться начинает.



Достаточно редкое изделие - ES688 + ES968. Карта может работать с PnP и без. Для любителей каноничного FM-синтеза плюс - здесь стоит прямой клон ямаховского OPL3 вместо встроенного в последующие чипы ESS ESFM. На этом плюсы заканчиваются. Фирменная ESSCFG для ES688 не умеет включать MPU-401, мне удалось это сделать только через UNISOUND. А ESSVOL любой версии не отображает ползунок регулировки громкости AUX даже после инициализации MPU-401. Через UNISOUND он регулируется совместно с SW (FM-синтез), что не всегда удобно, потому что FM-синтезатор обычно хочется сделать потише.



Сделал почти красиво. Но Rexant RX 5010MS за ~350 ₽ оказался шумным, хоть и указано 24 дБ. Буду на эту FX 5600, видимо, CoolViva Z1 ставить в пассивном режиме или с 80 мм вентилятором (когда приедет и если встанет).



Это было очевидно. Притом сам вентилятор, скорее всего, не шумный и отдельно от радиатора работает тихо. Шумы тут акустические, от резкого отклонения воздушного потока. Можно попробовать приподнять его на сантиметр полтора над радиатором (на удлинённых винтах с проставками), а если эффективность упадёт слишком сильно - сделать экран из картона, жестянки или пластика (плотного, вроде обложки от папок). Также можно попробовать тогда перевернуть его, чтобы работал на выдувание (так выше КПД, потом что при нагнетании вентилятор нагревает воздух), но только если приподнять, т.к. в противном случае будет ещё сильнее шуметь.



Это Rexant. Мусорный вентилятор. Если попался тихий и эффективный - хорошо. Не попался и раздражает - ставим другой, не заморачиваясь.

Да ещё типоразмер 50х50х10 не самый распространённый.



Почему? Вроде, вполне стандартный. А так-то обычный ординарный вентилятор из тех, что на ноунеймовые ЦПУ-кулеры первопнёвые в 90-х ставили. Шибко эффективным он быть не может - у него мощность мизерная. Но пока втулка не развалится были они сравнительно тихие.

Шататно тут был совсем другой вентилятор. Для П1-П3 были боксовые кулеры Саньё, Нидек и т.п. которые ставились на подобный радиатор, но не на винтах, а на защёлках, бобышка была в углублении. Если постараться, то можно переколхозить на этот радиатор, хотя это не пару винтов закрутить. Те вентиляторы очень живучие и ремонтопригодные - они на стандартных подшипниках 8х3х4 мм, которые не сложно поменять.



Типоразмер стандартный. Но не особо сейчас востребованный. Потому не так много хороших вариантов обычно в быстром доступе. Ну, по крайней мере сужу по своему городу. По большей части как раз всё завалено дешманскими гембёрдами, рексантами и, прости господи, экзегейтами. На этом фоне даже дешманские 5bites смотрятся как бренд.



А в случае с оригинальным, утопленным внутри радиатора, этого резкого отклонения нет?

Благодарю за советы, может быть попробую. Хотя сейчас больше хочется дождаться CM CoolViva Z1 и попробовать его.

--- добавлено 23 фев 2025, предыдущее сообщение размещено: 23 фев 2025 ---

Тем не менее он не самый дешёвый. Мне кажется, самое днище - DEXP.

Да, он нечастый, в Noctua, к примеру, в ассортименте их вообще нет.



@Yuriy_X, с родным тоже есть и шум тоже есть, но есть нюанс: у него нет ободка, в итоге лишнее сбрасывалось через рёбра радиально. Новый же дует чисто аксиально и когда вентилятор такой конструкции работает на малый «пробку», то у него потоку воздуха деваться некуда и он прет частично обратно, пересекаясь с другими потоками, возникает турбулентность и шум. Положите его на стол и убедитесь, что это так: с краю будет сброс воздуха от внешних краёв крыльчатки, того воздуха, что не удалось «затолкать» вовнутрь. В случае работы не на пробку, а на такой вот радиатор с с площадью продува меньше площади крыльчатки это не пробка, но там будут заметные пульсации давления и турбулентность, от них и шум. Если срезать рамку и подрезать крыльчатку под размер, вероятно, станет тише. Это не так сложно, но стоит ли оно того? Ресурс подшипников и их сменяемость неизвестны, я бы лично не стал возиться и с чем условно-одноразовым. А вот приподнять его, чтобы создать полость «ресивер» под крыльчаткой для сглаживания пульсаций - это просто. Хорошо ли он будет работать перевёрнутым на выброс воздуха - отдельно нужно проверять, как будет тише. Иногда так делают и промышленные решения, например: штатный охлад Иксбокса 360.



@SanTix, спасибо, интересная информация для размышления, я об этом раньше и не задумывался.

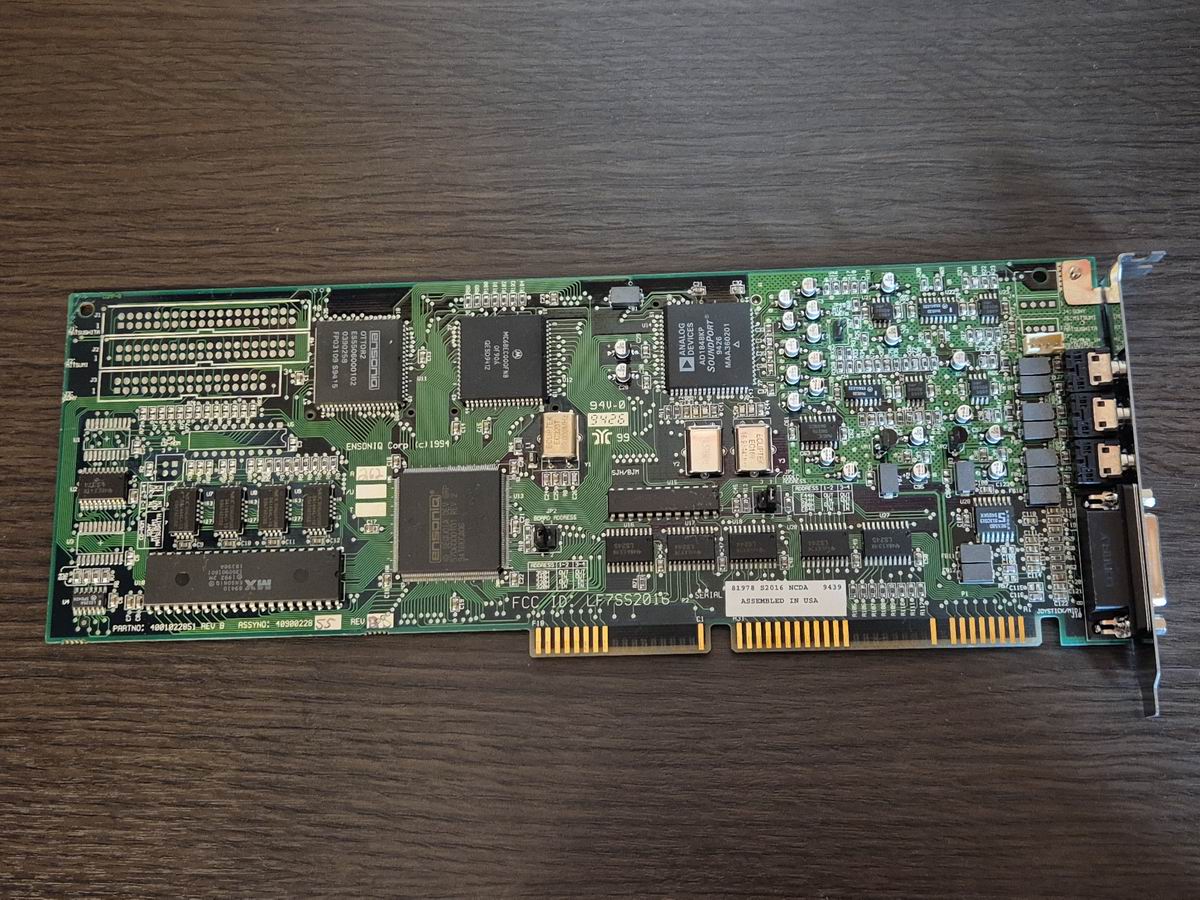

Ensoniq Soundscape S-2000

Совместимость с SB, WSS, эмуляция AdLib.

WT с семплами объёмом 2МБ.

MPU-401 intelligent mode.


Восстанавливалась из "приёмочного" состояния.

Планка - новодел от Hustler'а.



Про карточку даже на удивление подробная страничка на вики есть.

Эх вот была же Эпоха ! Немногие конечно могли ее пощупать вживую в свое время, но по крайне мере конкуренция животворящая какая была.
Не то, что сейчас пришли в лучшем случае к ALC1220 (или его юсб версии 4080/2) и то по "праздникам" на топовых материнках (зачастую до сих пор ставят 887 запасы которых видимо никогда не иссякнут ). С плоским как доска звуком, но пиплу видимо достаточно за глаза.



Эмулятор FM синтеза...

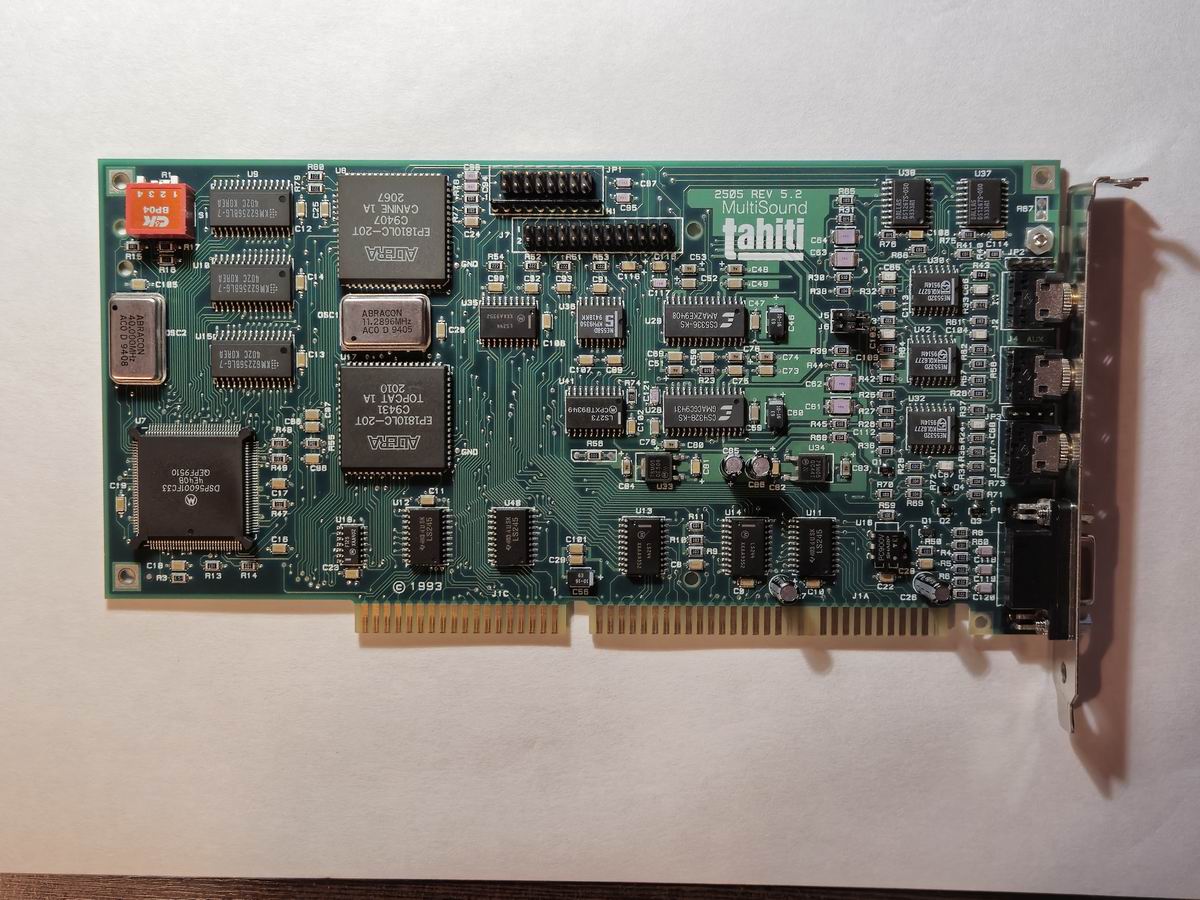

Turtle Beach Tahiti

1994 год.

Ни с чем не совместим, кроме предыдущей карты от TB - MultiSound.

В DOS не работает.

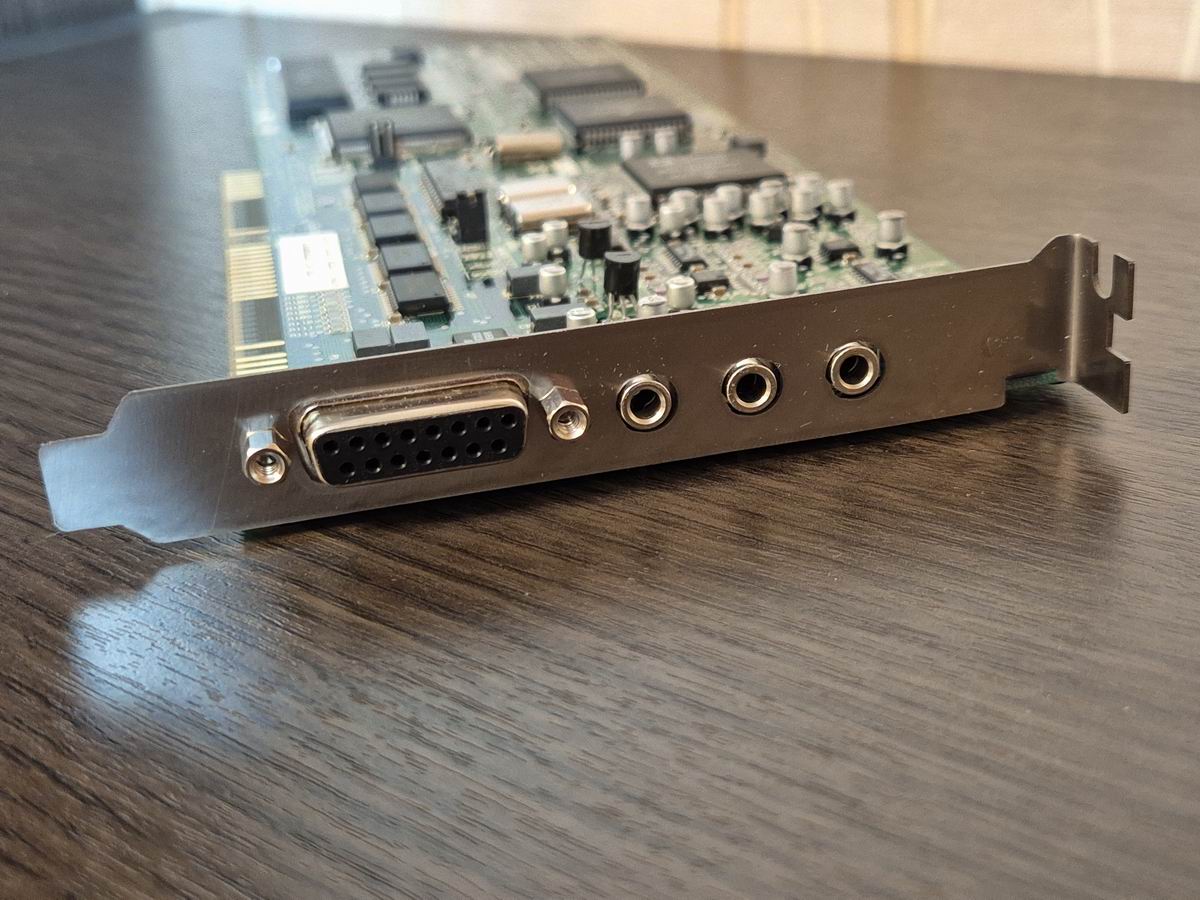

Запредельного качества входы-выходы для "домашней" ISA карты.

Единственное найденное применение - очень качественный носитель WT дочки, но только под Windows.



94-й год и дрова только под 3.11 и NT?
