Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



ну я на авито ни одного 1ггц на слот 1 не видел,даже 733нет,максимум на 600 проскакивают иногда(есть такой)



Дрова есть:

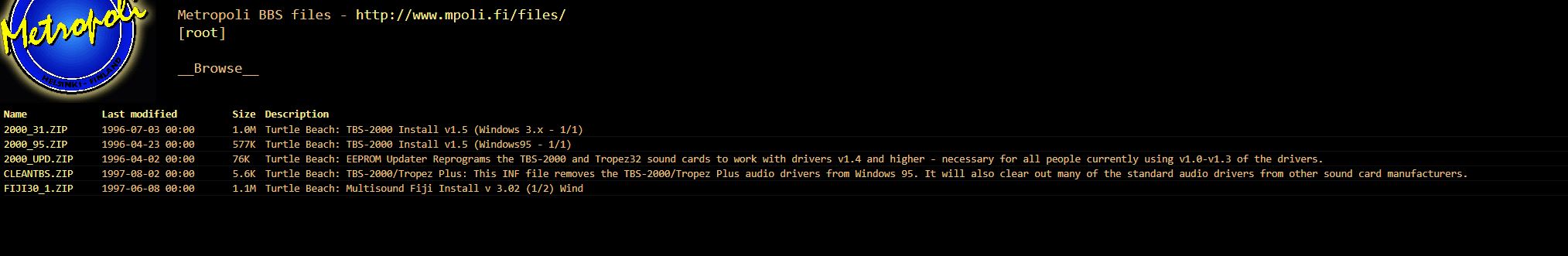

http://files.mpoli.fi/hardware/SOUND/TURT/



не увидел по ссылке конкретно для Monte Carlo



Monte Carlo 928 ...



я правда не вижу.
можешь скачать и сюда выложить?



http://files.mpoli.fi/hardware/SOUND/TURT/MC928_95.ZIP
http://files.mpoli.fi/hardware/SOUND/TURT/MC_928_1.ZIP
http://files.mpoli.fi/hardware/SOUND/TURT/MC_928_2.ZIP
http://files.mpoli.fi/hardware/SOUND/TURT/MC_928_3.ZIP
http://files.mpoli.fi/hardware/SOUND/TURT/MC_928_4.ZIP
http://files.mpoli.fi/hardware/SOUND/TURT/MC_928_5.ZIP
http://files.mpoli.fi/hardware/SOUND/TURT/ZEOS3PIN.ZIP

зеркала:
Index of /mirrors/files.mpoli.fi/hardware/SOUND/TURT/
Index of /pub/mirror/files.mpoli.fi/files/files/pub/hardware/SOUND/TURT



Спасибо, скачал. Как попробую, отпишу результат.

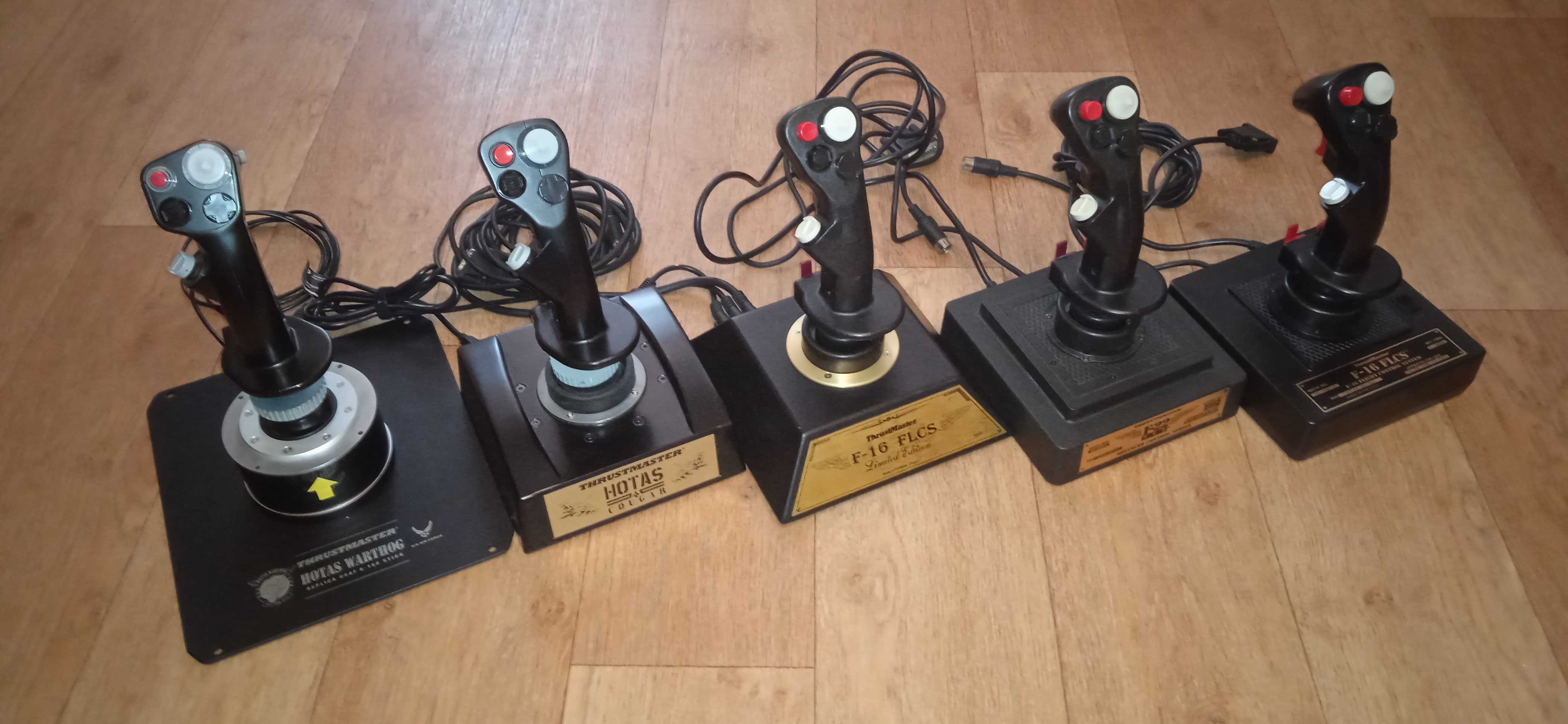

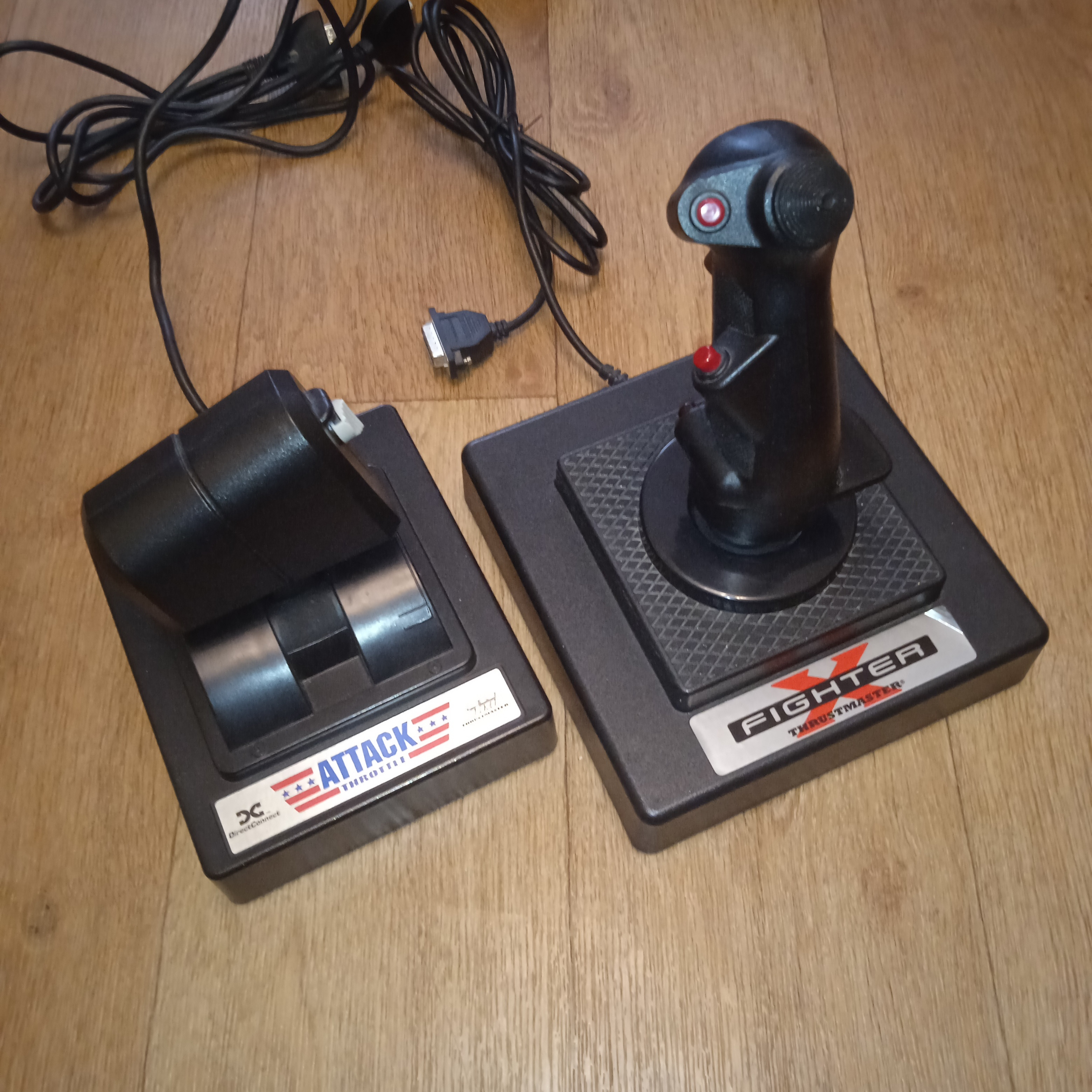

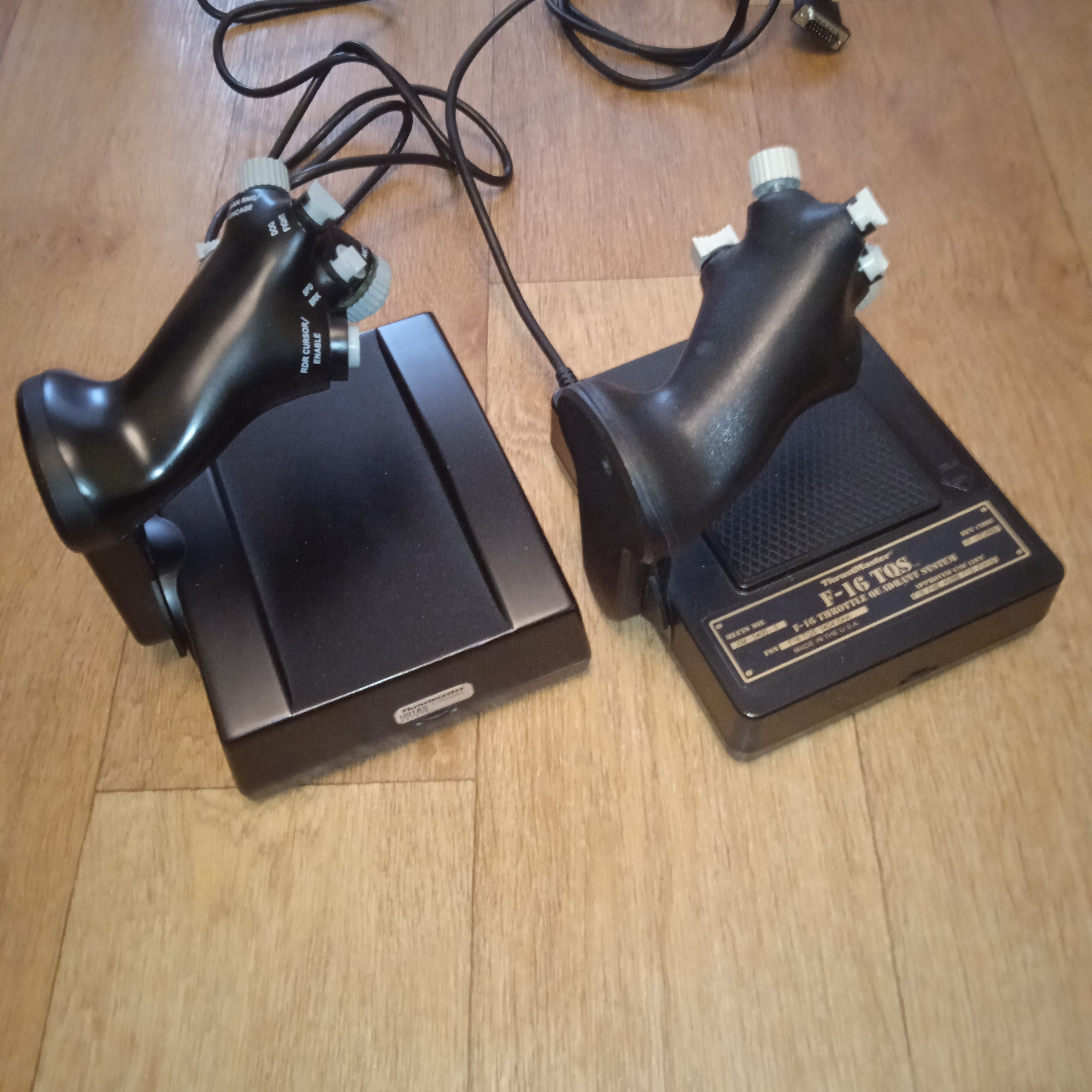

Всем здравствуйте. Я собираю устройства управления или просто джойстики. Вот экземпляры из моей коллекции.



Говна кусок а не карта, эта МонтеКарло. Так и не удалось ее запустить. Диагностика фейлит тест DMA, ни на 1-м ни на 3-м не находит. Также после установки драйверов в винде, карта висит без вкладки ресурсов, при этом не находит конфликтных ситуаций. Также без звука.
Вряд ли найду тут владельцев именно с 928-м чипом, чтобы совместно попытаться решить проблему.



Вчера заимел видеокарту Баньши от Асуса (Asus AGP-V3200/8M), полностью рабочая (только греется, как собака). Фотографии для Вики нужны?



@JuddAround, карта популярная, вряд ли в фото есть смысл. А у неё вентилятор живой?



Она вообще без кулера, пассивное охлаждение. 8 Мб версия же.



Если вы собираетесь реально ей пользоваться, то нужно поставить активное охлаждение - у них от перегрева GPU деградирует.



Да, я уже обратил внимание при тесте, как она греется. Интересно, что радиатор точно родной Асус, а на 16 Мб версии вентилятор стоит. Видимо, 8 Мб версия "бюджетная".



Скорее всего, там прекрасно встанет 40x40 мм. Рекомендую Gelid Silent 4 или Noctua (но они дорогие). Те, что стоят рублей 300-400, очень шумные в основном.



Было две или три такие карты, продал на авито. Насколько помню, проблем с запуском не было, даже в DOS переключал режимы WSS/SB pro.



У меня целый ящик систем охлаждения видеокарт . Как раз для таких случаев собираю. Если буду эту видеокарту ставить в ретро-сборку, просто подберу объёмный радиатор с кулером. Родной откровенно маленький - тогда такое не было редкостью, производители недооценивали перегрев видеочипов.



У меня на Вуде 3 2000 стоит Noctua такой, вроде нормально охлаждает, радиатор просто тёплый.



В3 и ВСА100 всего около 15 Вт ТДП - охладить не проблема, даже и на минимальных оборотах обдува хватит. Если прикрутить пассивный радиатор побольше, то и без обдува Нормально будет. Родной, просто, бывает совсем уж символический.

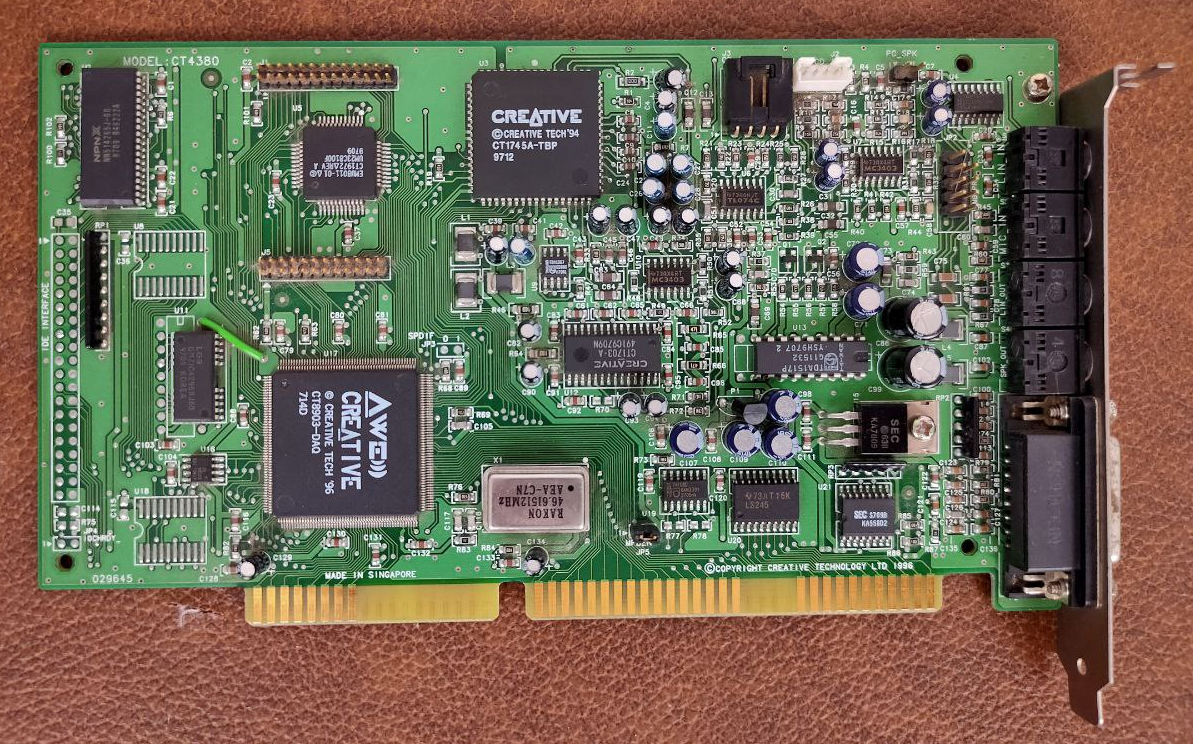

Познакомился с третьей разновидностью AWE64 (до этого были CT4520 и CT4390). По шумности в сравнении с CT4520 буквально пропасть.

По настройкам: через фирменный микшер mixerset установил каналы Voice и MIDI на максимум, Master - на предпоследнее значение, Gain-L и Gain-R для выхода - x4.

В результате громкость в наушниках отличная, если на карте компа-микшера (X-Fi SB1270) громкость выкрутить на 40-50 %. Фонового шума практически нет, даже если громкость SB1270 поднять до 100 %. А если не шевелить мышью, то его вообще нет.

В общем, очень приятный результат, который даже превзошёл мои ожидания. Я не думал, что она так сильно отличается от CT4520.
