Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



@Yuriy_X, для Windows 9x лучше Vortex взять, а в DOS она вообще ни о чём.



Досталась эта звуковая карта с разборки, и на одном из разъёмов нарисован крест. Непонятно, то ли метка такая, то ли указание на то, что разъём нерабочий.



@JuddAround, проверьте, чего гадать.

--- добавлено 21 май 2025, предыдущее сообщение размещено: 21 май 2025 ---

Нет уж, спасибо, с вортексами больше не хочу иметь дел.



Поч?



Мне нравится, когда поставил звуковуху, и она работает. А когда надо какие-то патчи искать, подбирать особое железо для неё и молиться, чтобы ничего не глюкнуло - не нравится.



@Yuriy_X, никакого "особого железа" для неё не нужно, у меня даже на P45 и X58 она работала без проблем.



У меня на материнке с VIA 694T с ней были какие-то серьёзные проблемы, сходу их решить не удалось. А возиться с ресурсами, чтобы карта залезла строго на определённые порт/irq, не было никакого желания. В итоге продал эту MX300 за столько же, за сколько купил, больше нет желания с ней связываться. Да и не настолько мне дорог этот A3D.



Вот истинная причина проблем. На чипсетах VIA даже SB Live! глючили.



У меня с Live!, Audigy и всем остальным порядок. А интеловские чипсеты для Pentium III не устраивают, каждый по своим причинам.



ЕМНИП, правилось редактированием регистров чипсета в WCREdit/Config. Ну и косяк всё же виашний.



@Колючий, понял, буду знать. Мне не особо важно, кто виноват, главное - наличие несовместимости, которую мне удобнее устранить через выбор другой звуковой карты.



У лайва с этим чисетом точно такая же проблема.
Похоже, всё сильно зависит от конкретной материнки, где кто как косяки чипсета прикрыл, или нет.

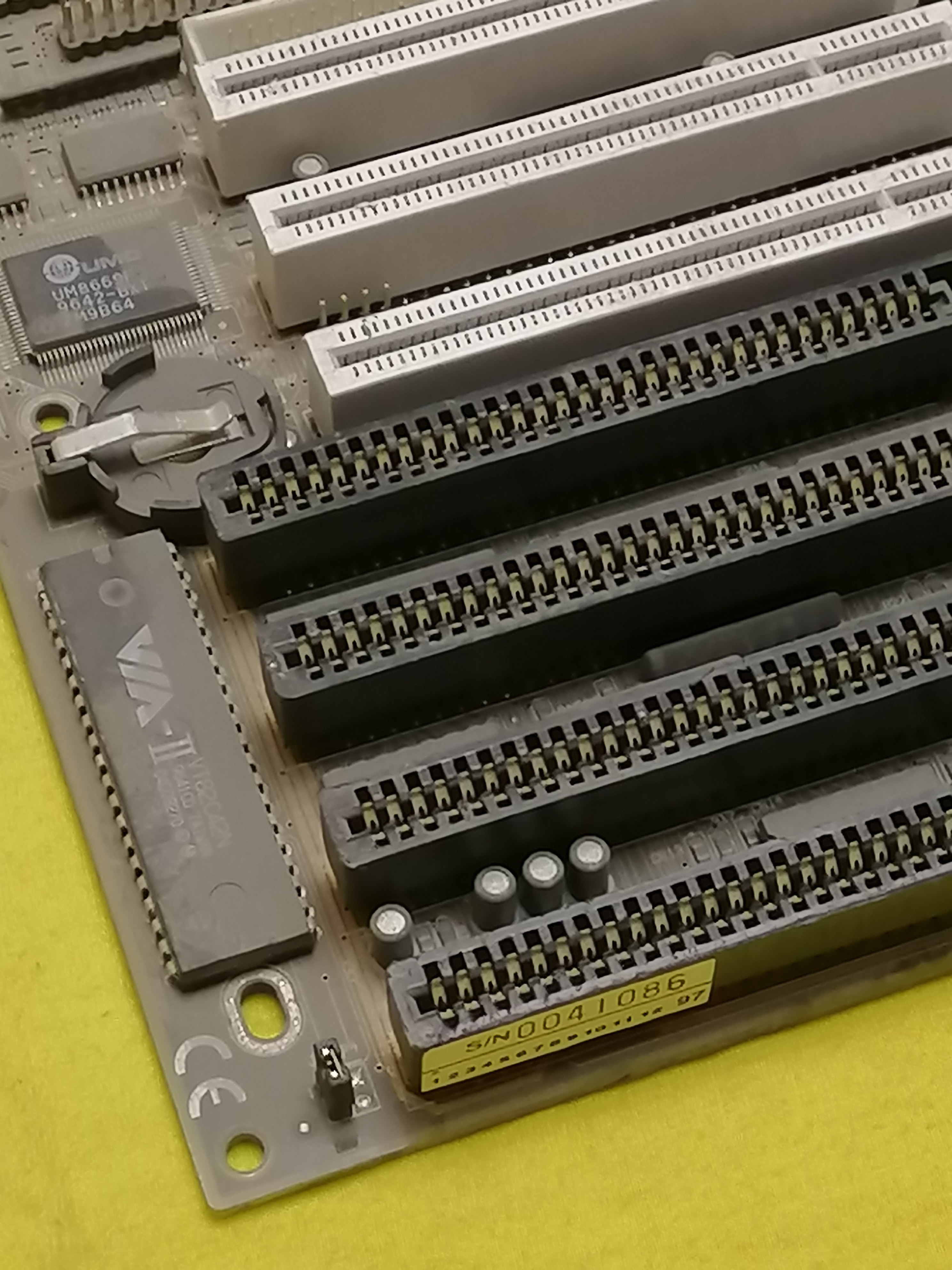

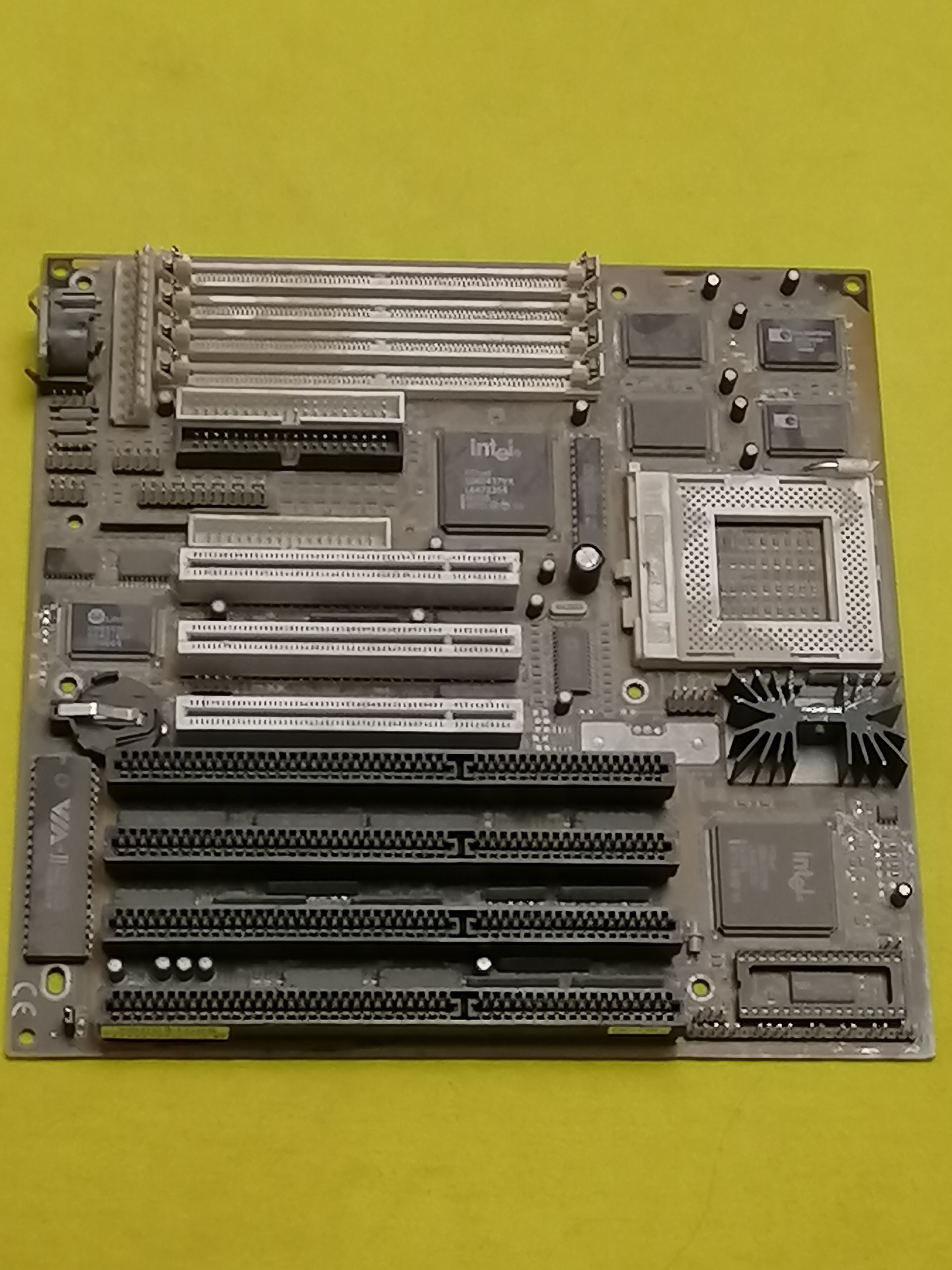

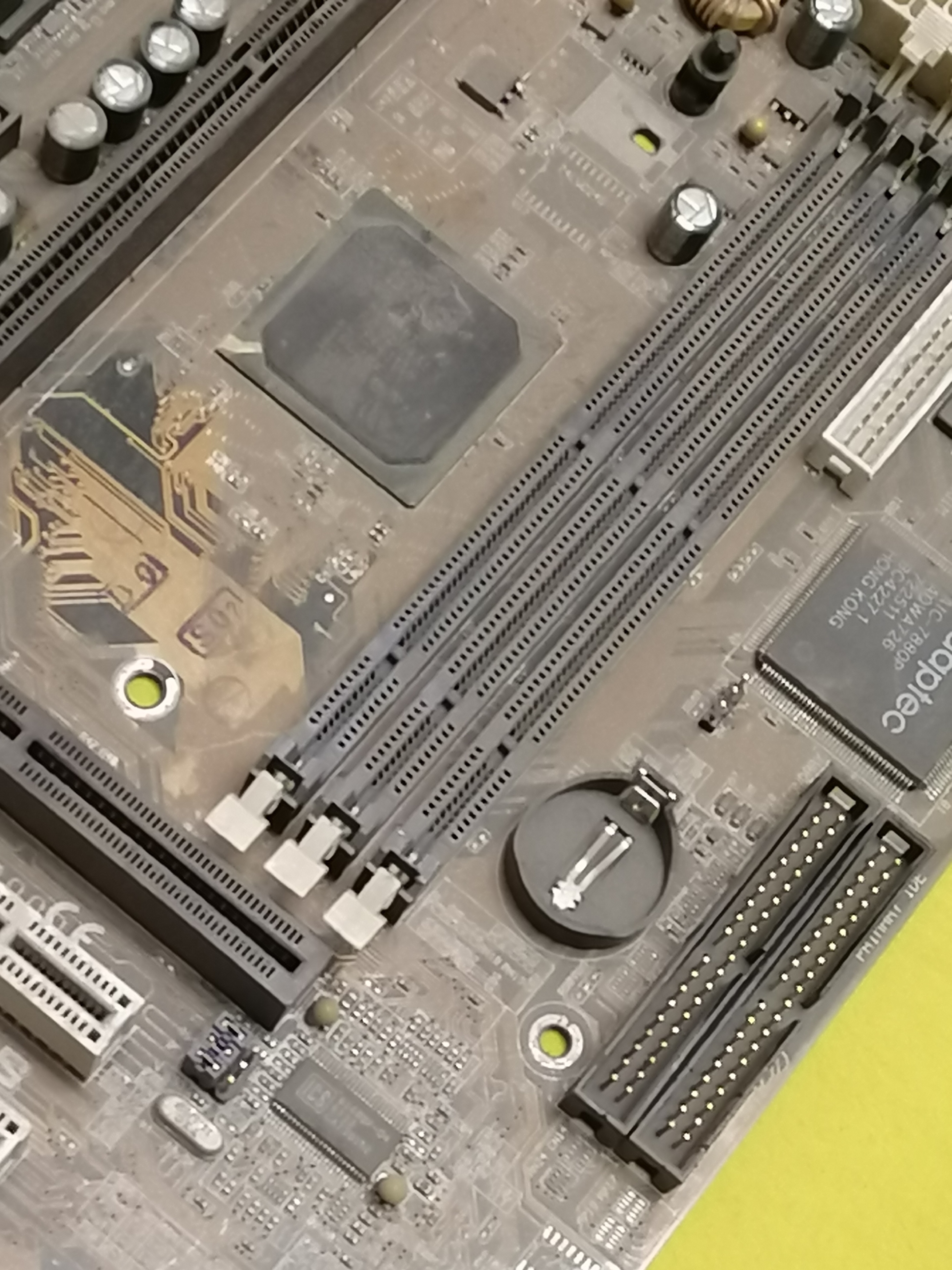

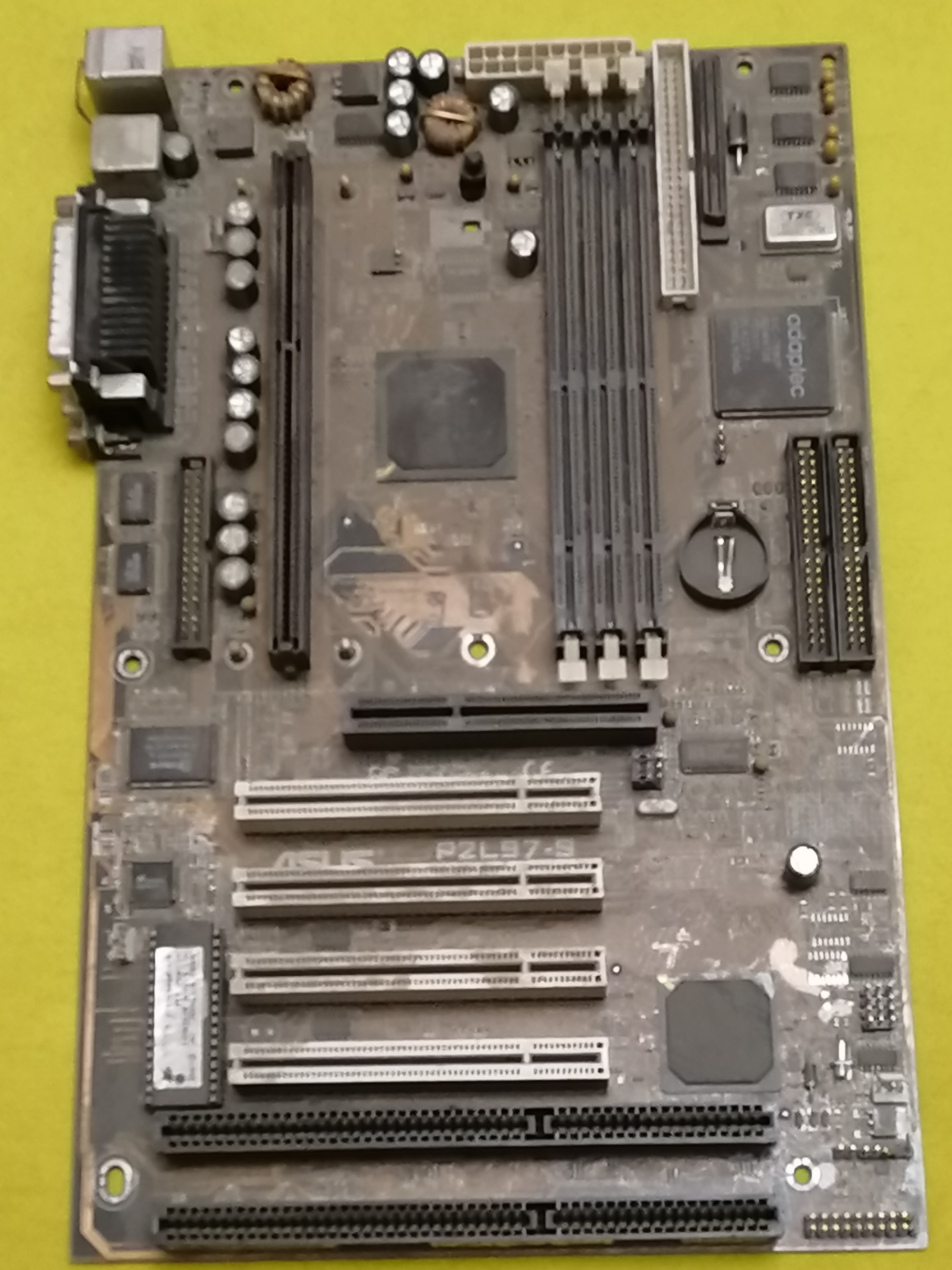

В каком виде эти самые раритеты иногда достаются... Обе материнки исправные, отмыл до нормального состояния, только потом тестировал.



@JuddAround, знакомая картина, на улице хранились?



Скорее на каком-то складе, на полке .



@JuddAround, flash simm, вероятно из телекоммуникационного оборудования. Куда можно применить в «гражданской» технике - неизвестно. У меня есть и поэкзотичнее планки из Нортеловкого Passport 44XX в виде обработчика голоса. Т.е. вообще не память в том же форм-факторе. Разумеется и распиновка совпадать не обязана, видимо, разрабов привлекли низкопрофильные разъёмы (наклонные, как на AWE32, только качественные с металлическими замками). К слову, в этом девайсе была тоже флешка в SIMM формате (видимо, это было вместо CF или HDD), но подлиннее, на 80 пинов, вроде на «материке» неподалёку от специализированного микроконтроллера с ДСП Моторола, а управлял этим делом, судя по всему 68040, но это неточно, т.к. к нему был намертво приклеен радиатор и отдирать я его не стал. Забавно, что в этом девайсе была с завода перепутана полярность питания 48 вольт и неправильно подключён один модуль питания и это с завода так было: во ниггеры в ЮСЕ отжигают Все четыре модуля, впрочем были живы, как и объединительная плата к тебе ним, я тогда их проверил. Но больше всего удивил вентилятор сделанный в Германии, что даже для 90-х уже было мягко говоря не частым. Судя по вентилю он работал, значит связисты, которые его юзали с полярностью разобрались и не сожгли его, хотя он встаёт на КЗ при переплюсовке - я пускал от лабораторника с ограничением по току и там были глухие 0 вольт при токе уставки, ЕМНИП, 2А, т.е. если врубить напрямую к мощным шинам 48-60 вольт, то должны были отгореть вставки, но блок не вскрывался и они все были одинаковые включая неиспользуемый модуль к которому забыли подвести питание (но не забыли подключить выход и диагностический хвостик, отчего должна была вылазить ошибка, но т.к. в нём стояла всего одна телекоммуникационная плата то трёх модулей питания ему хватало с запасом). В подобном промышленном проприетарном оборудовании полно всякой экзотики, которая с виду даже может быть похожа на обычные ПиСишные штучки (но чаще не похожа и очень сильно).



Это да. В прошлом месяце продал AGP-видеокарту MX400 - для станка с ЧПУ какого-то. Требование у покупателя было только одно, "старая" (т.е. с передним пропилом на разъёме) AGP-видяха.

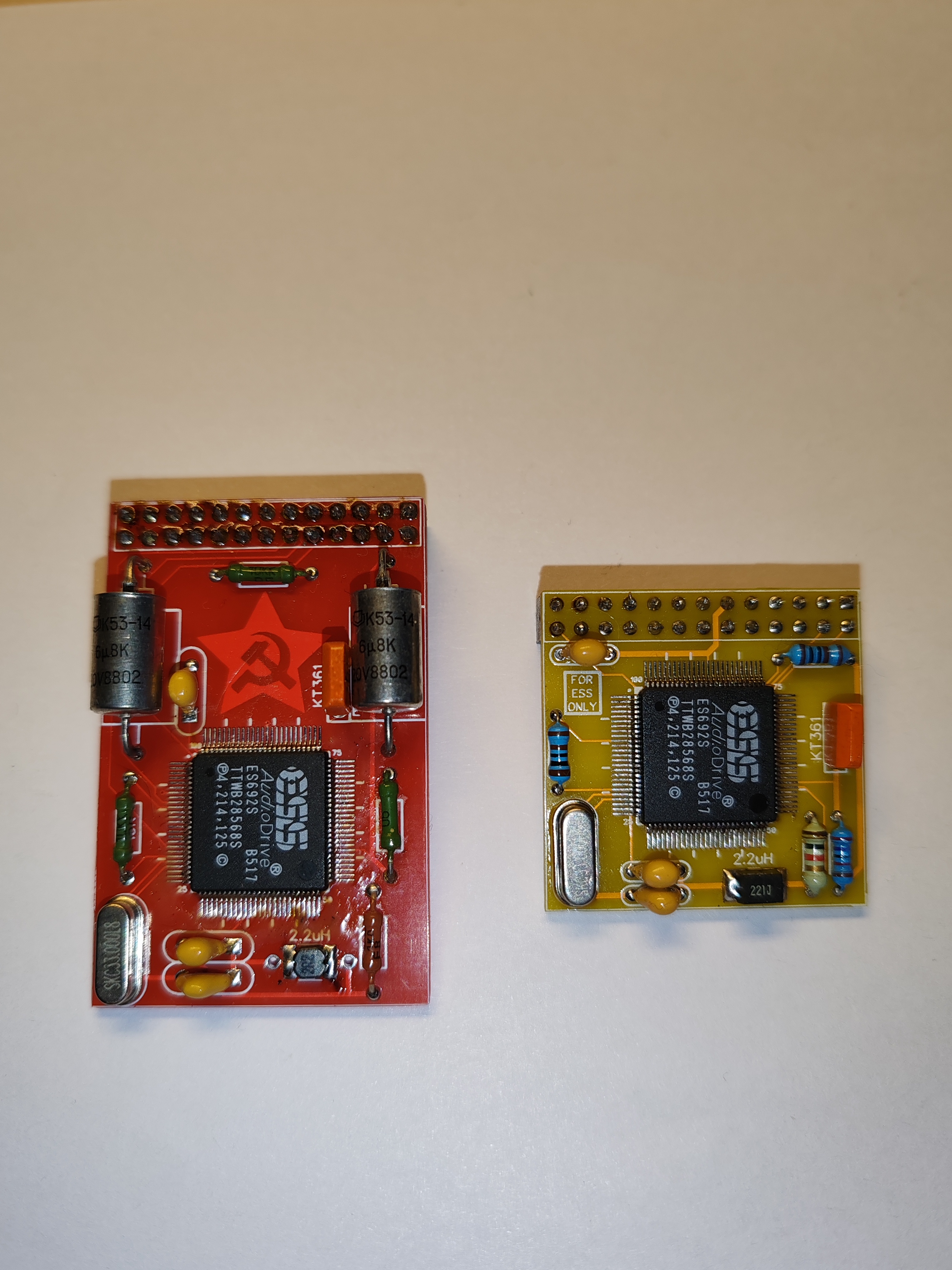

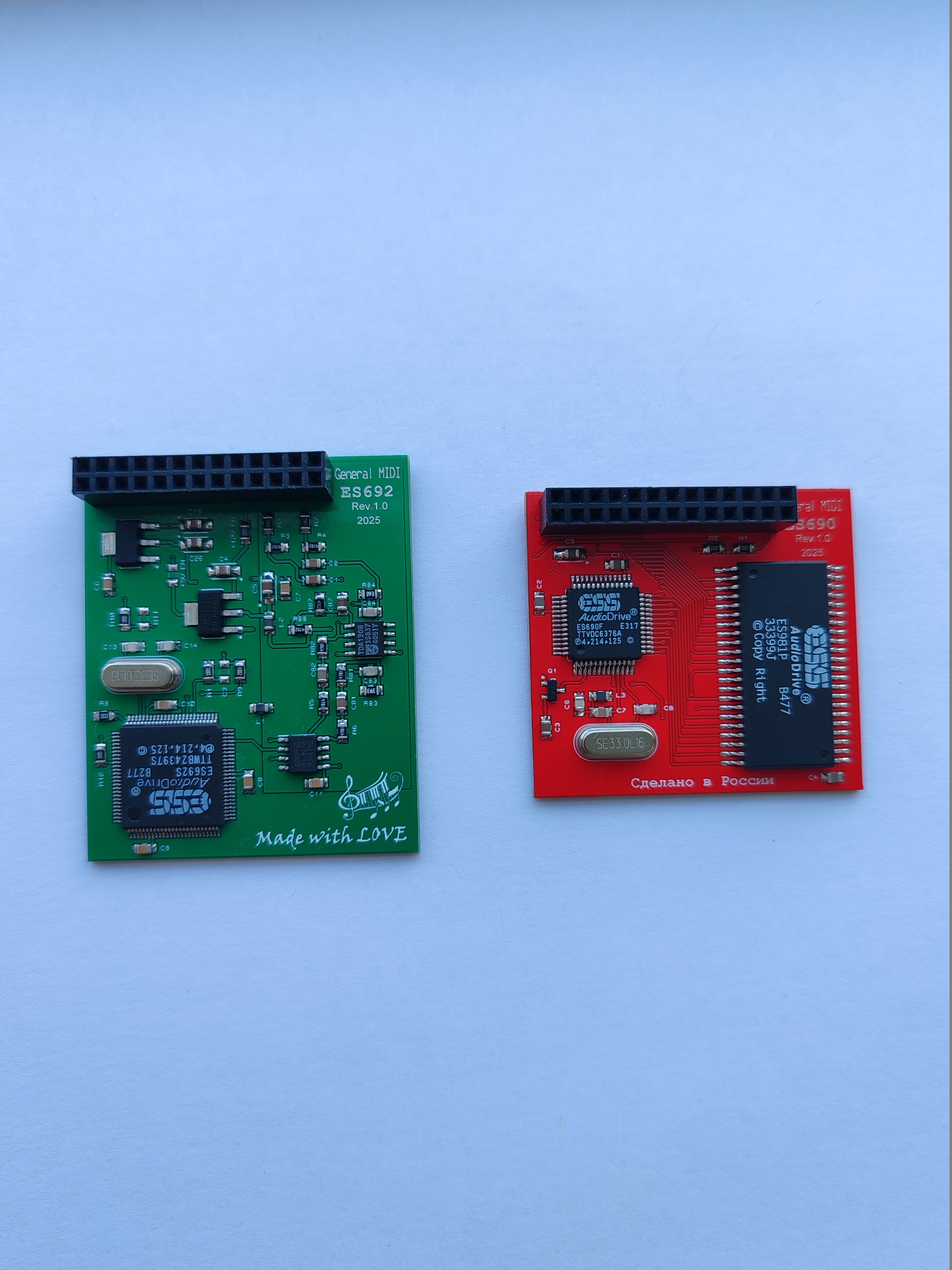

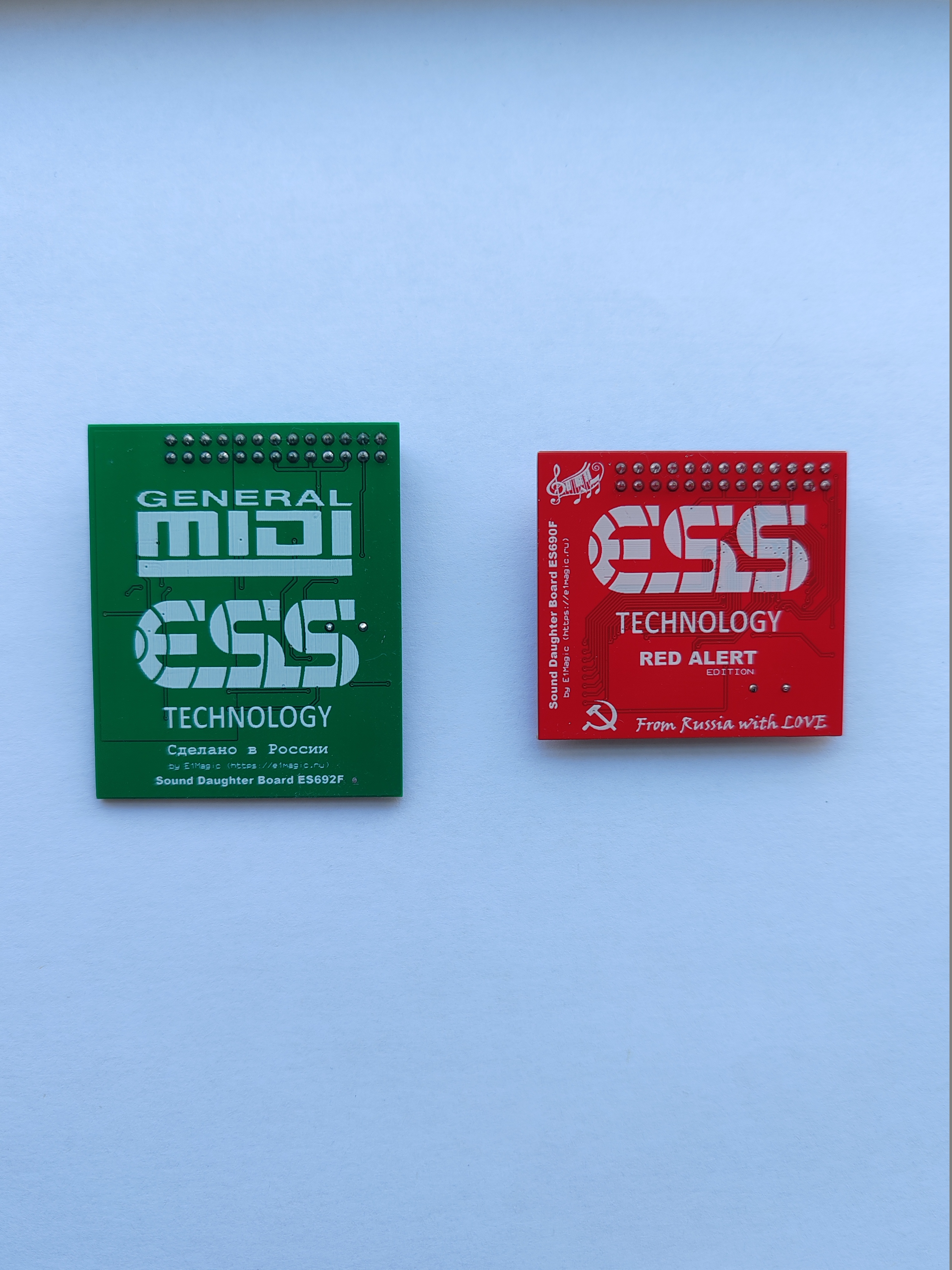

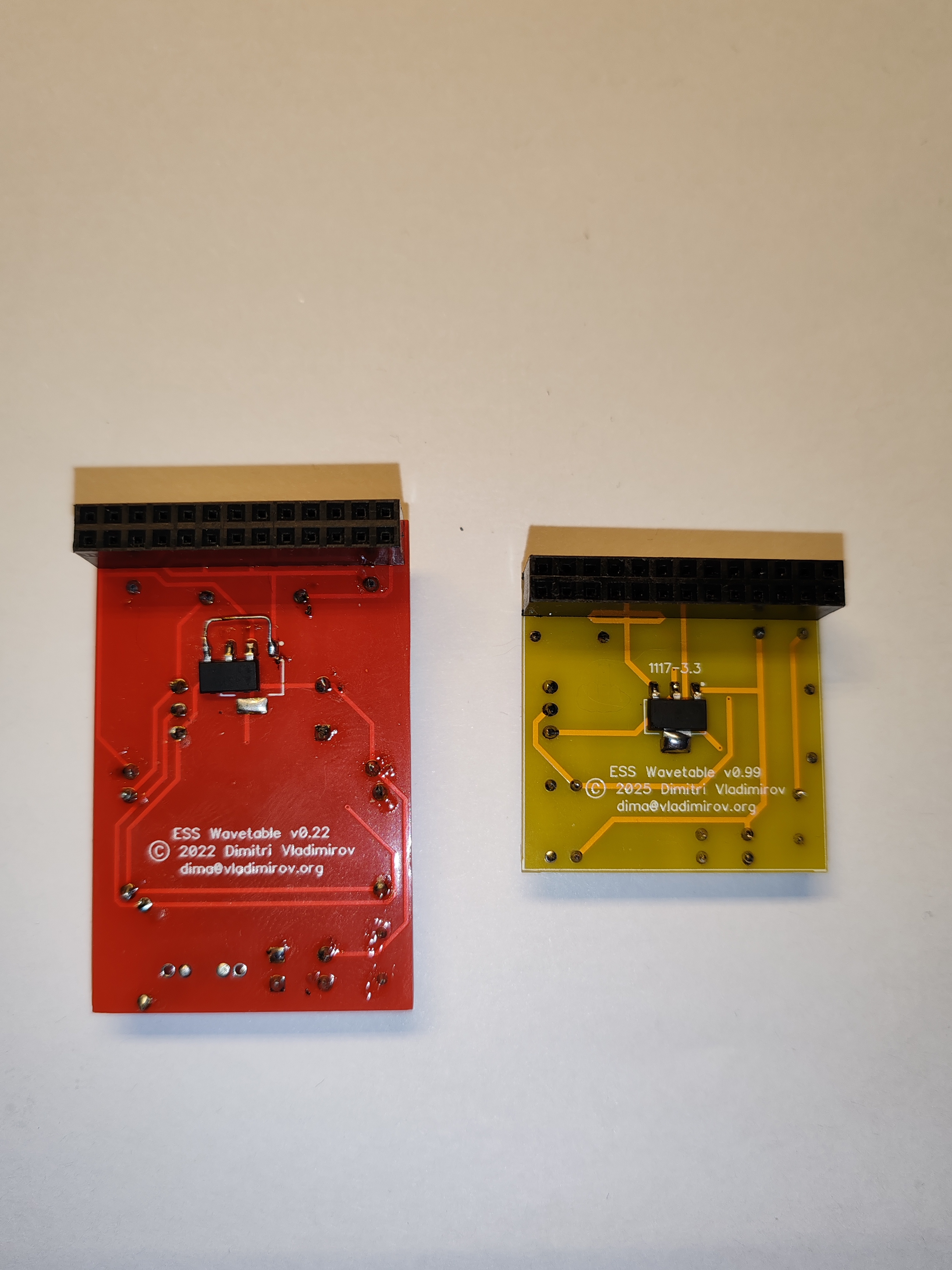

Дочерние карты прямиком из СССР



Миди дочки это расширение с WT-синтезом для карт типа SB 16 и их аналогов ?
То есть имея например SB 32 , SB AWE 32 - в миди дочках не нужды , правильно понимаю ?



@s11, да, прежде всего для тех звуковых карт, которые имеют соответствующий разъём (обычно его обозначают как Wavetable header) и нормальную поддержку MPU-401 (хотя бы в "простом" режиме UART). Карты Creative - это особый случай, у большинства из них будут проблемы с MIDI-дочками. SB 32, AWE32 и AWE64 имеют встроенный WT-синтезатор и память с семплами, его можно услышать, если выбрать в играх AWE32 в качестве устройства для воспроизведения музыки (разумеется, после установки драйверов).
