Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov

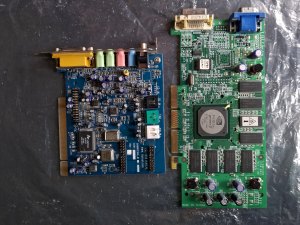

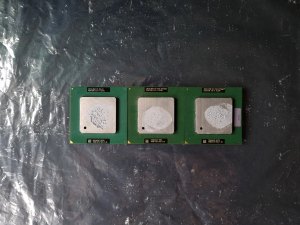

Давно к любимым утилизаторам не ездил.



Занятно: с видеокарты снят радиатор (стандартная фишка аффинажа) - но чип чистый, без остатков клея или термопасты... Сам почистил?



@JuddAround, все свежепоступившие вещи я всегда сразу же чищу и мою.

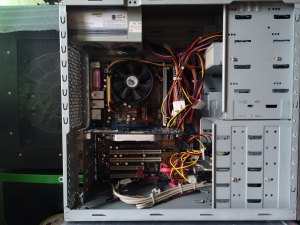

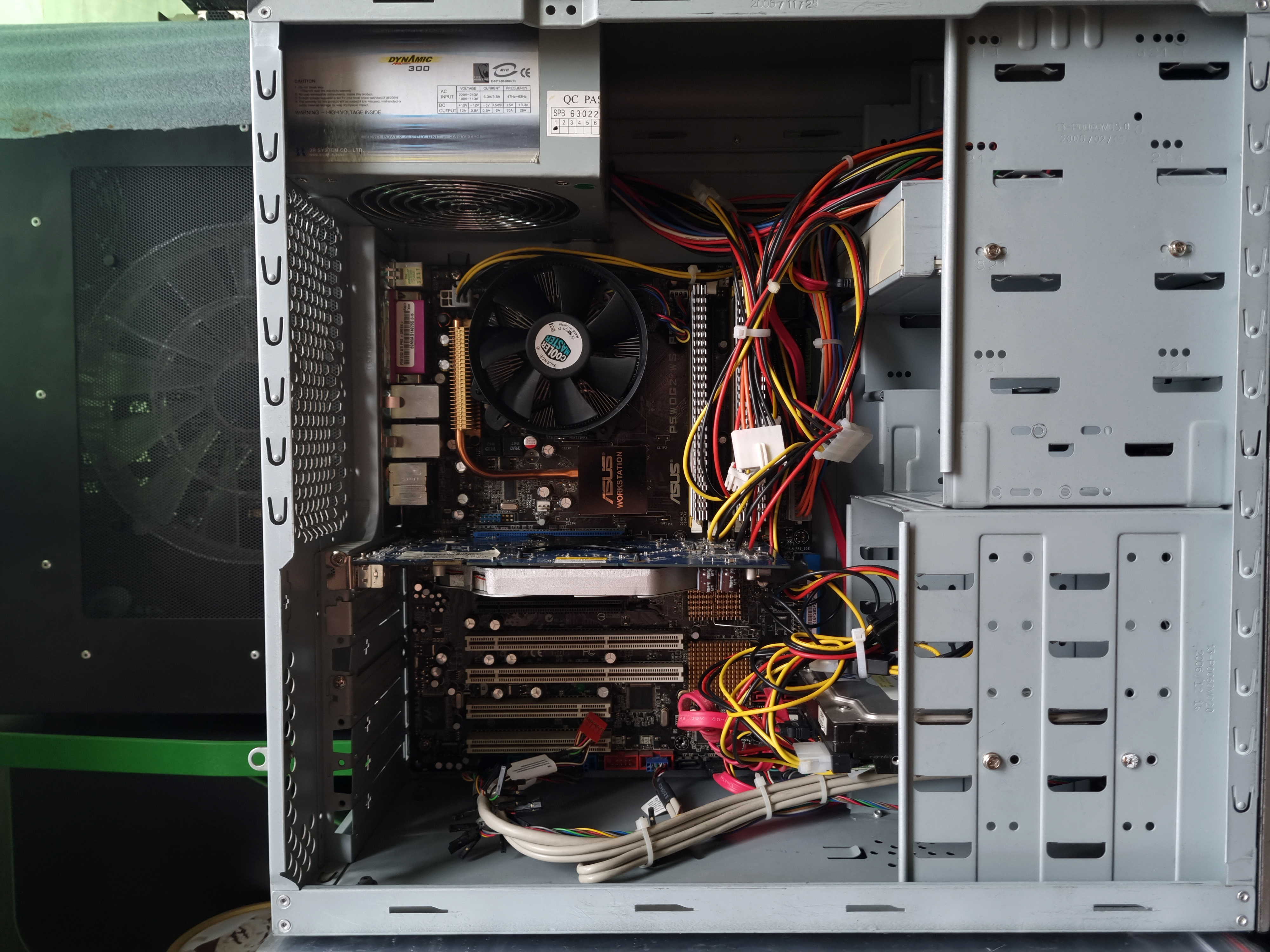

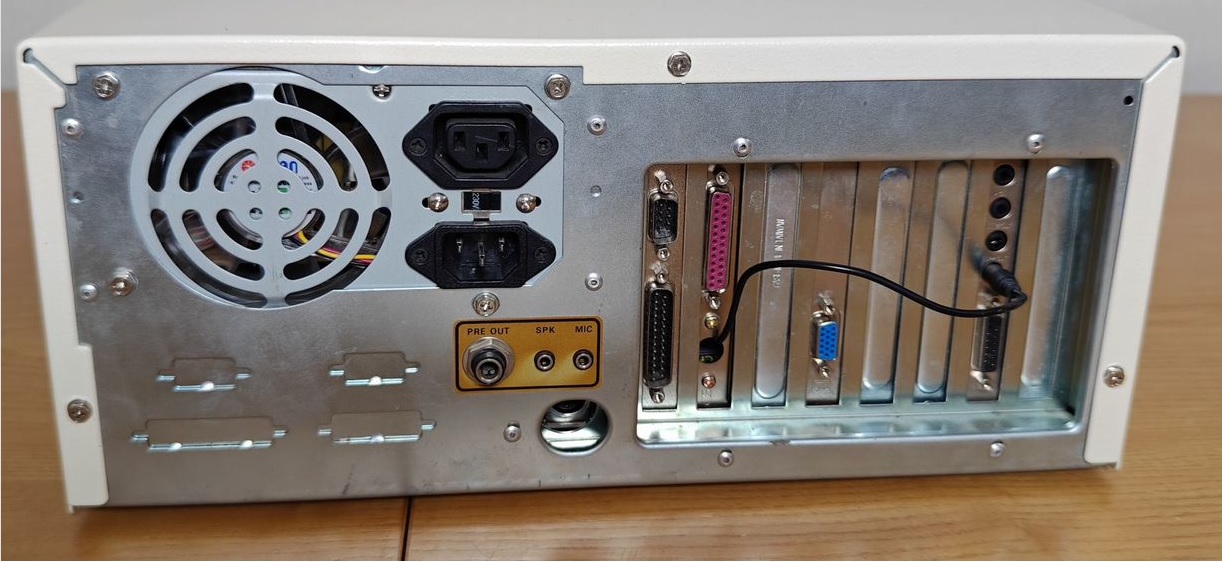

P.S. В субботу на лохито ещё взял компудахтер.



Кулер как произведение искусства )). А у меня тут новый микро-шок: притащили на пробу агп-видеокарту знаменитой в определённых кругах фирмы Pegatron. А у неё провод питания вентилятора обрезан заподлицо с радиатором. Из расспросов выяснилось, что эта видеокарта была в ящике с другими списанными видеокартами, у всех вентиляторы "обесточены" обрезкой проводов. Это фишка такая у завхоза предприятия, чтобы "списанное" никто не брал.



Однако это не помогло



А чем знаменита? Название знакомое, но с их продукцией не сталкивался.



Это такой OEM Asus, собственно Pegasus=Pegatron+Asus
Знаменита тем, что не имеет официальной интернет-поддержки и биосы к их матерям приходится по всяким помойкам искать.



Плюс Пегатрон всю свою историю делает "железо" под заказ. Например в средней полосе России встречаются материнки Kraftway KWQ67 (сокет 1155) - большая партия была сделана Пегатроном для России, и никак не поддерживалась.

--- добавлено 27 июн 2025, предыдущее сообщение размещено: 27 июн 2025 ---

На днях разжился AGP-видеокартой Matrox G550. Плюс (надо будет сделать отдельный пост-продажу) CD-диски с драйверами ATI Sapphire, и в пачку вложена оригинальная наклейка Ати на корпус. И в той же коробке была мышь PS/2 с шариком Mitsumi, бежевая, "ненадёванная", в оригинальной коробке

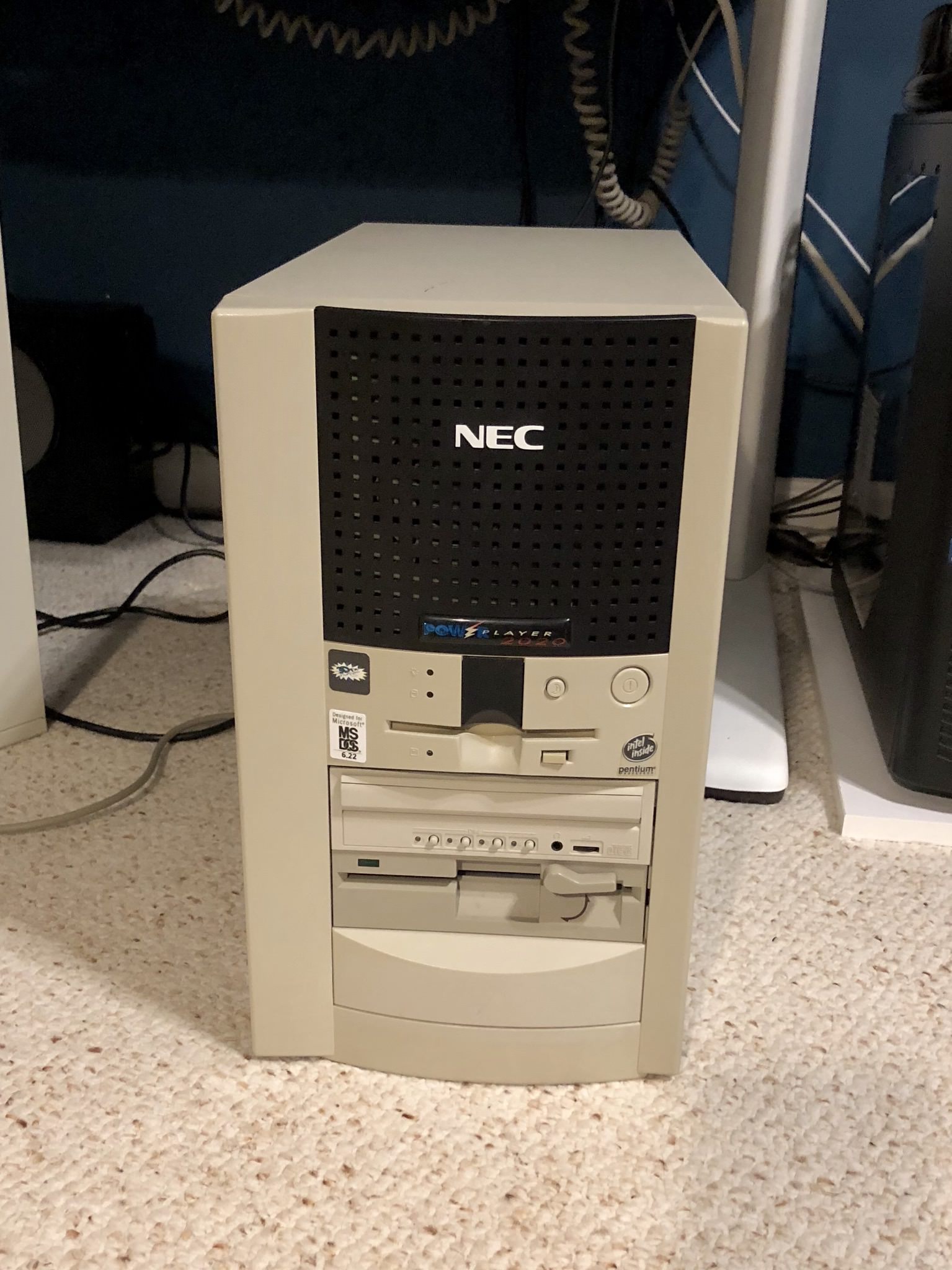

Не мой раритет, но интересно просто как историческое событие, в далёком 1997-м был создал TC для Quake под названием "Shrak", который продавался по цене $20. Фишка была в организованном конкурсе - требовалось найти секретный уровень, главный приз - мощный игровой компьютер Nec PowerPlayer 2020 (на фото ниже). Это событие даже обсуждалось в то время в RU.GAME.DOOM:

Offtop

приколисты: написали TC для квака (кстати, никто не упер? они продают по 20
баков у себя), а за нахождение суперсекретного уровня - приз: комп от NEC -
мечта геймера:
--------------------------------------------------
. NEC's POWERPLAYER 2020

...the ULTIMATE gamer computer...

Pentium 200, 32MB Ram, 3.2GB Hard Drive, 6MB Video, 17" NEC Monitor, Advent 20W
SurroundSound with 30W Subwoofer, Thrustmaster joystick, Gravis GamePad and tons
more.
---------------------------------------------

нахождение надо доказать (описать путь, сделать скриншот, срисовать номер с
коробки-упаковки от купленного Shrak и послать им).

Описание компьютера на сайте NEC, страница конкурса

Впрочем 3dfx и MS-DOS стикеры на фото - не оригинальные, их наклеил уже нынешний обладатель корпуса.

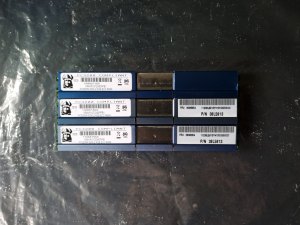

На Intel 865G я не обнаружил разницы в производительности между таймингами 2,5-3-3-8 и 3-3-3-8.
Однако, вероятно на других чипсетах, например, nForce2 или VIA, тайминг CL оказывает влияние на скорость.

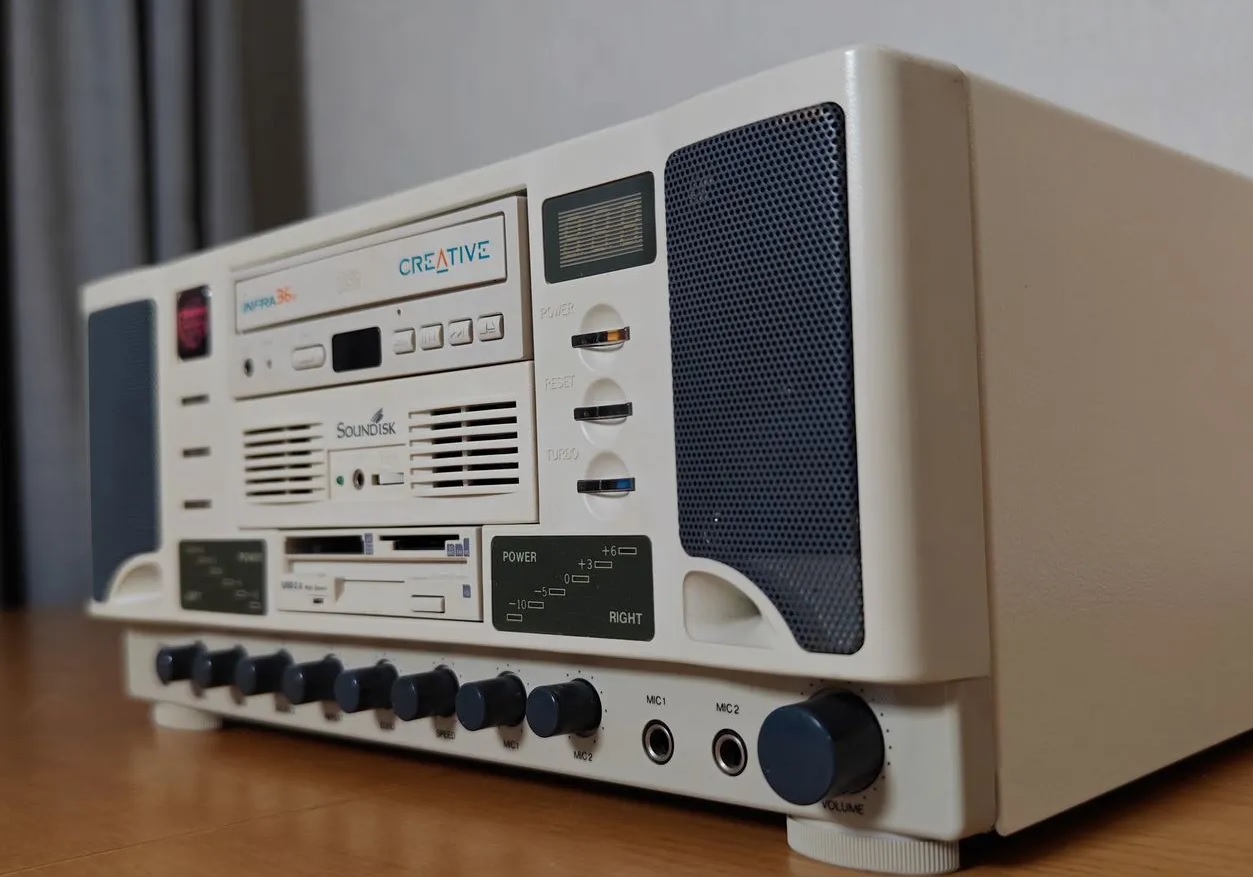

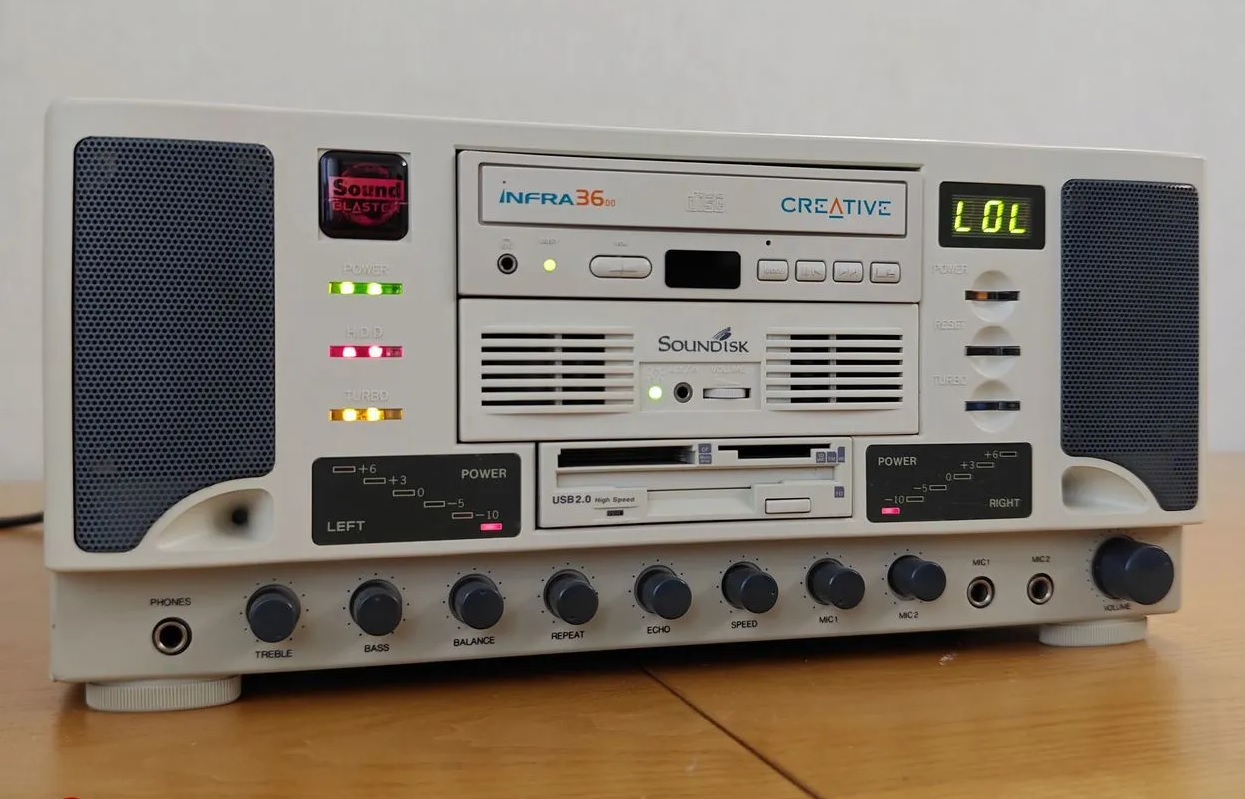

Висит на авито, Мультимедийный ретро компьютер Super Socket 7 купить в Москве по низкой цене | Хобби и отдых | Авито

конфига:
-------------------------
Процессор AMD K6-III+ 400ATZ (легко гонится до 600mhz)
Топовая материнская плата Asus P5A-B
Видеократа EvilKing 3dfx Voodoo 3 3000
Звуковая карта Creative Sound Blaster AWE 32 CT3980 + 8мб (OpL3)
CD-Rom Creative Infra 36x
Редкий Combo 3,5 Fdd+CartReader
Колонка Soundisk 5.25
Оперативная память SDram 384 Mb

Видео по сборке: youtube.com/watch?v=s4KRE18NgII



CD-чейнджер интересный.

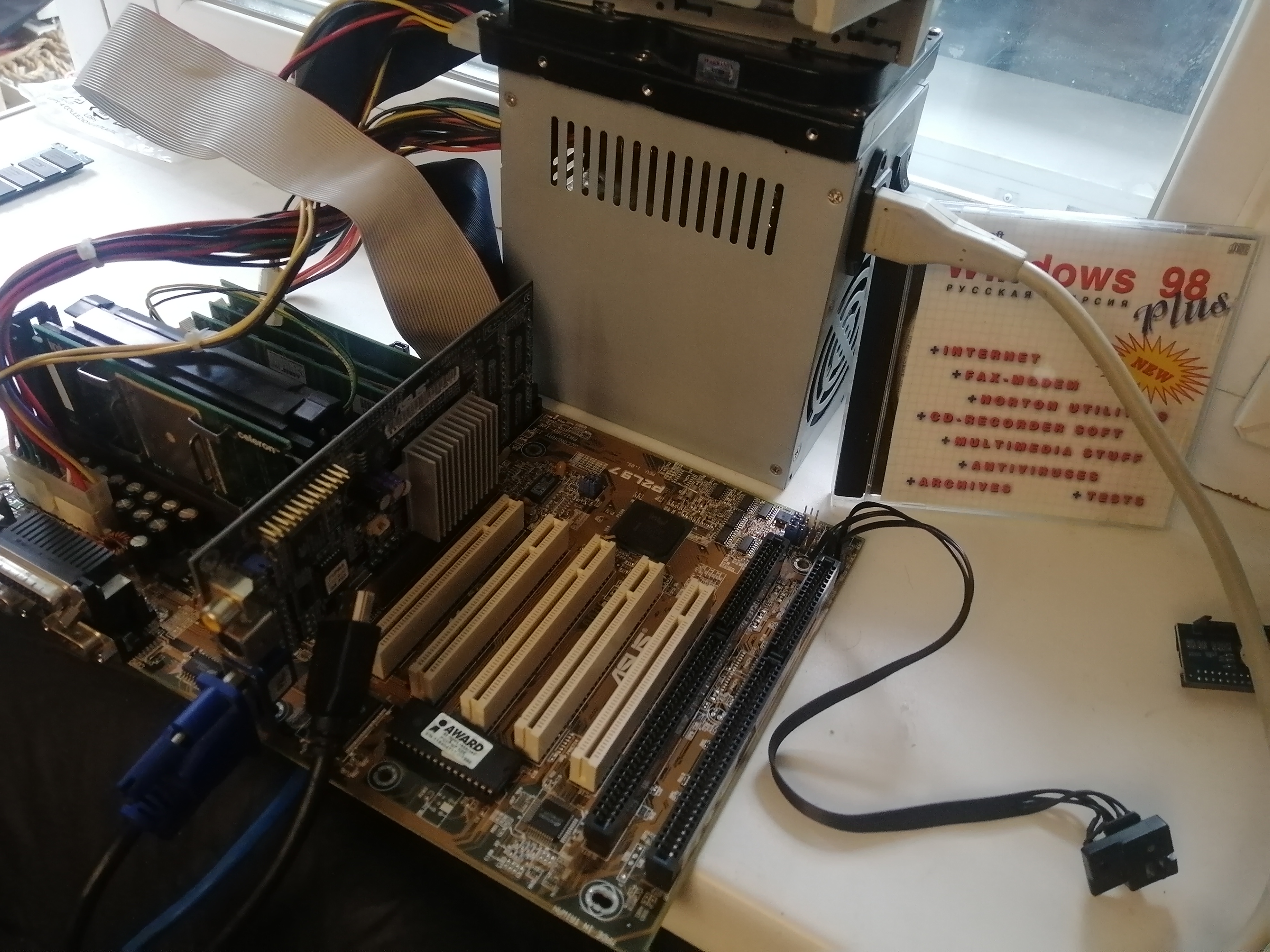

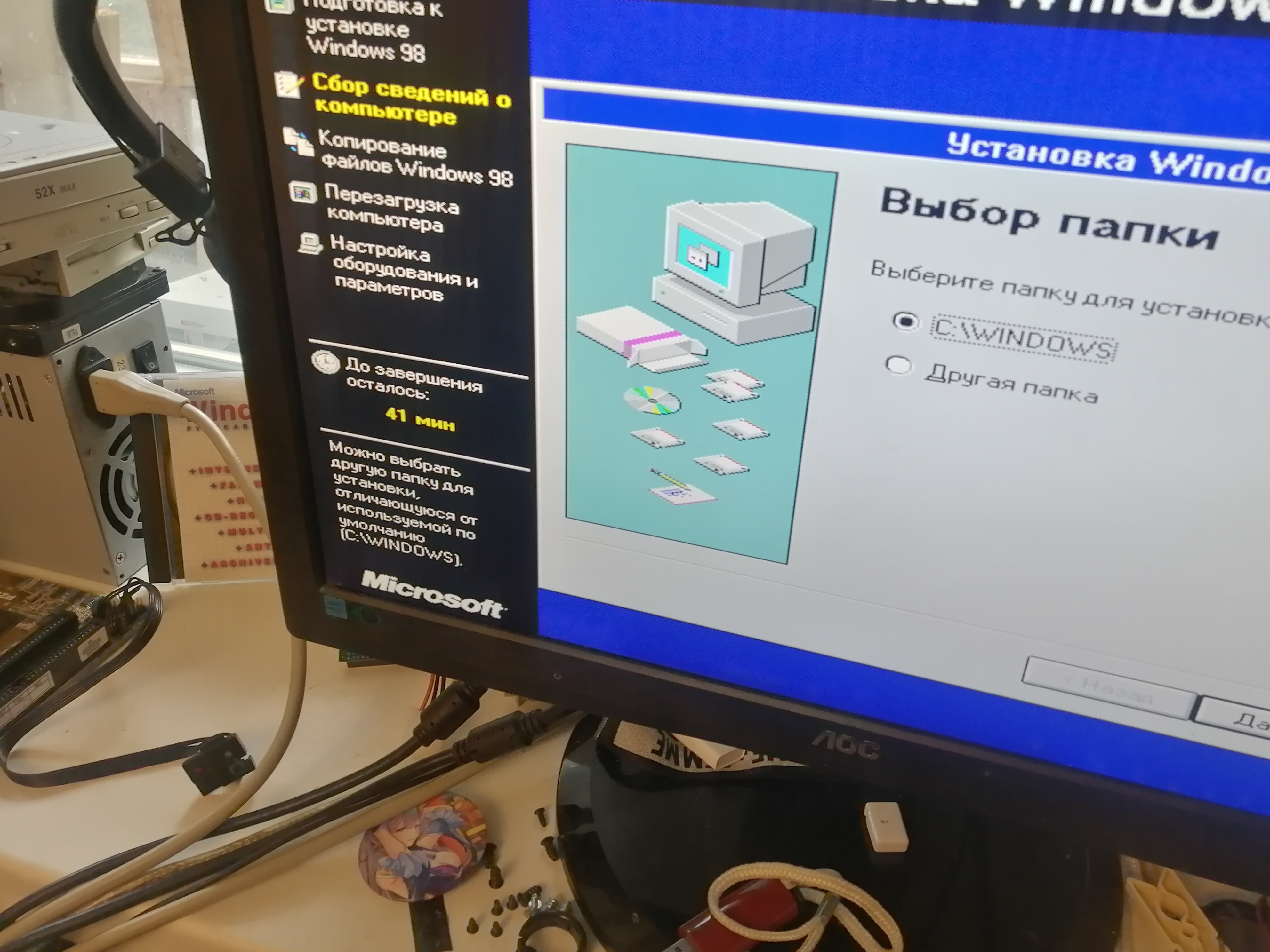

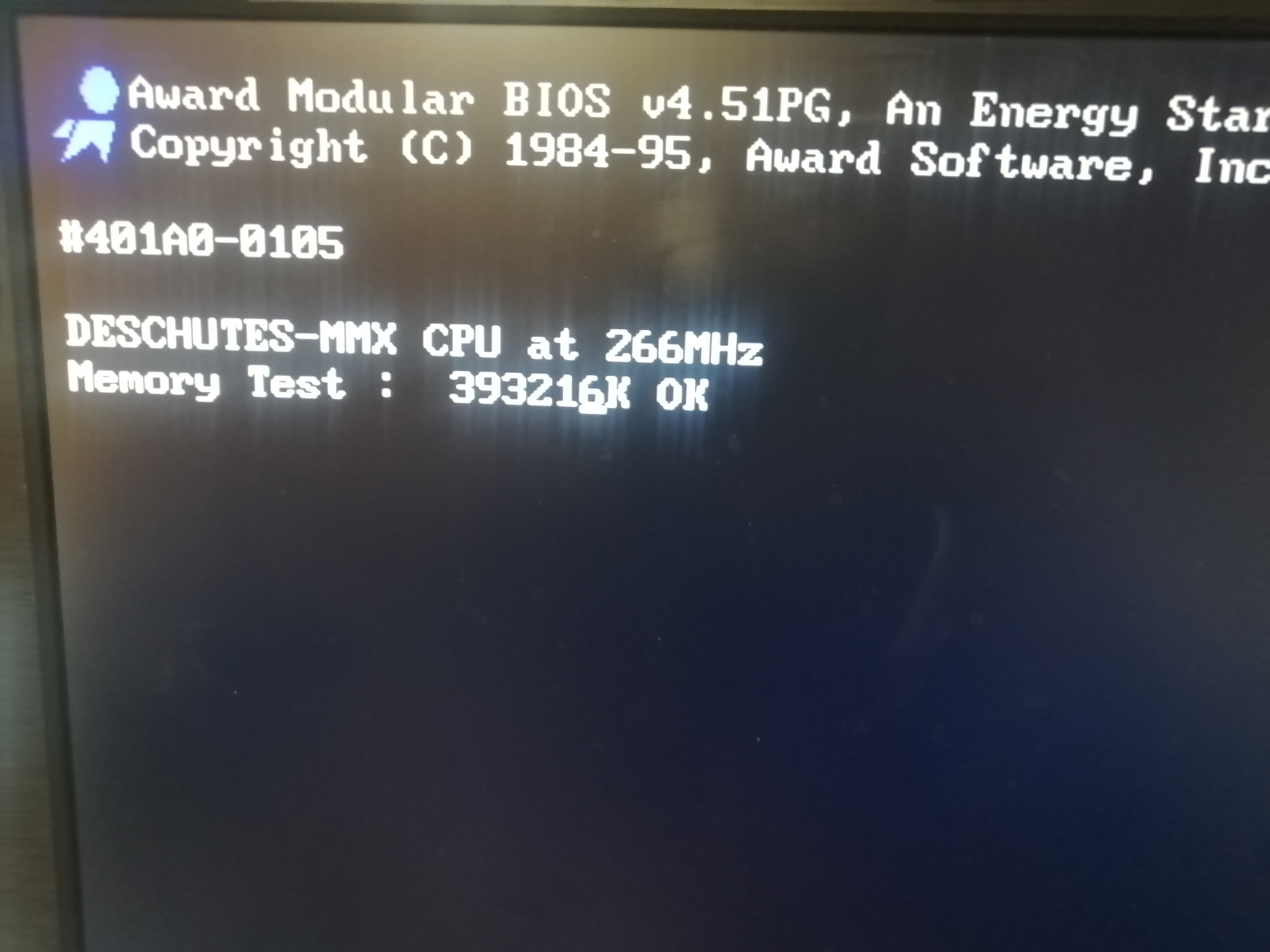

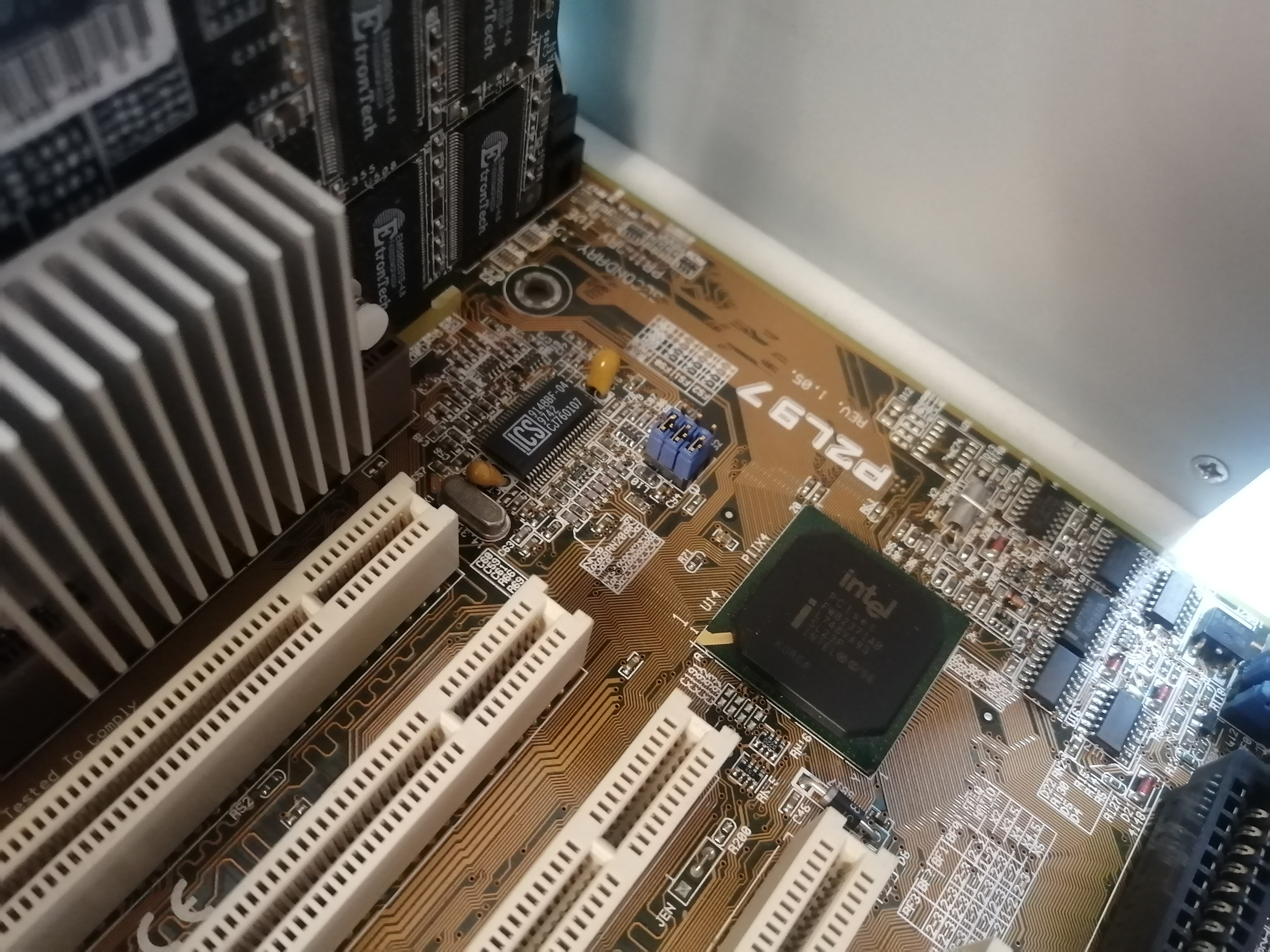

Обменял 5 убитых материнок на одну винтажную живую ASUS P2L97 rev.1.0.5. Слот 1, частоты только 66, всё по фен-шую. Поставил Целерон 266/66 - лежал у меня на полке лет 20, покупался в конце 1990-х для компьютера сестры. Теперь вот ставлю Windows 98 . У этой материнки интересная особенность - при старте вместо надписи CELERON - какое-то немецкое слово... Возможно, надо пропатчить BIOS.



На Ti200 конечно не прокатит, но на обрезке... Vanta чтоль? я встречал радиатор, который стоит на чипе... вообще без всего. Юзверь плакал, что через 15 минут "текстуры плывут и потом всё виснет".

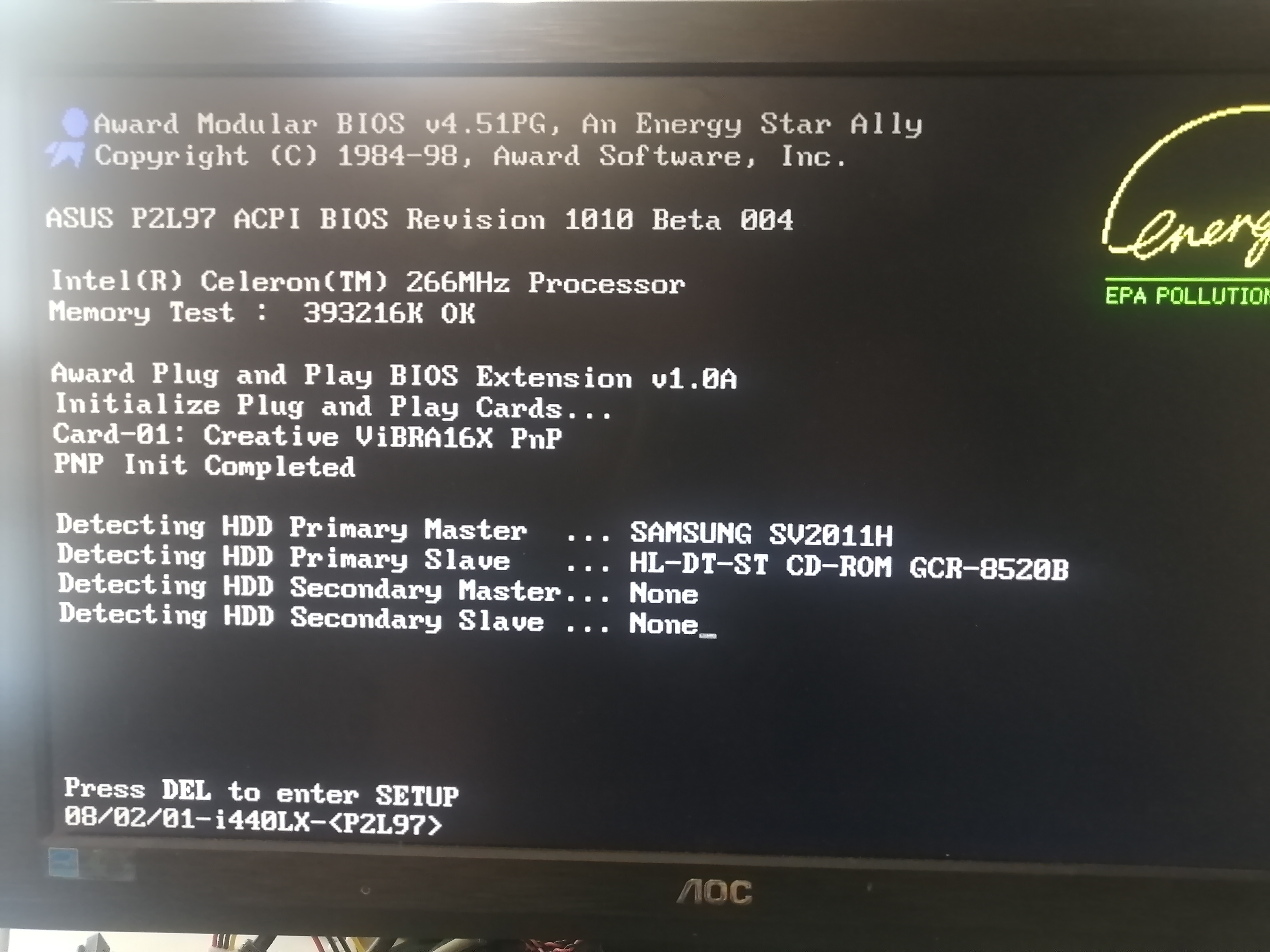

К предыдущему посту про ASUS P2L97. Две фотографии, биос, с которым она ко мне пришла и последний существующий биос (The Retro Web). Саму материнскую плату выложил на продажу на Авито.



Это название данного поколения Пень2.



Да я уже потом разобрался Биос очень старый, 1997 года был. Не понимал, что за процессор стоит.

--- добавлено 29 июн 2025, предыдущее сообщение размещено: 29 июн 2025 ---

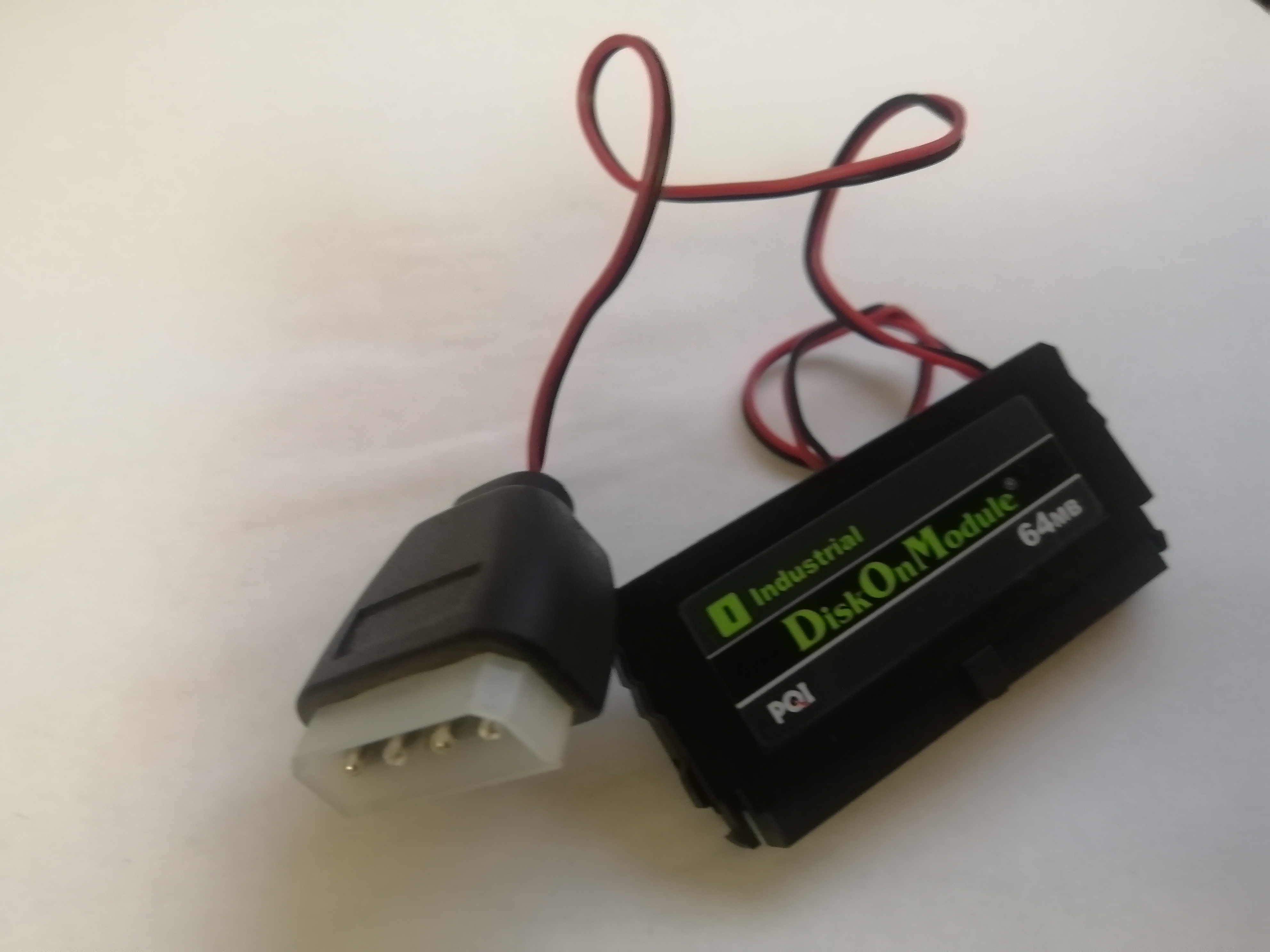

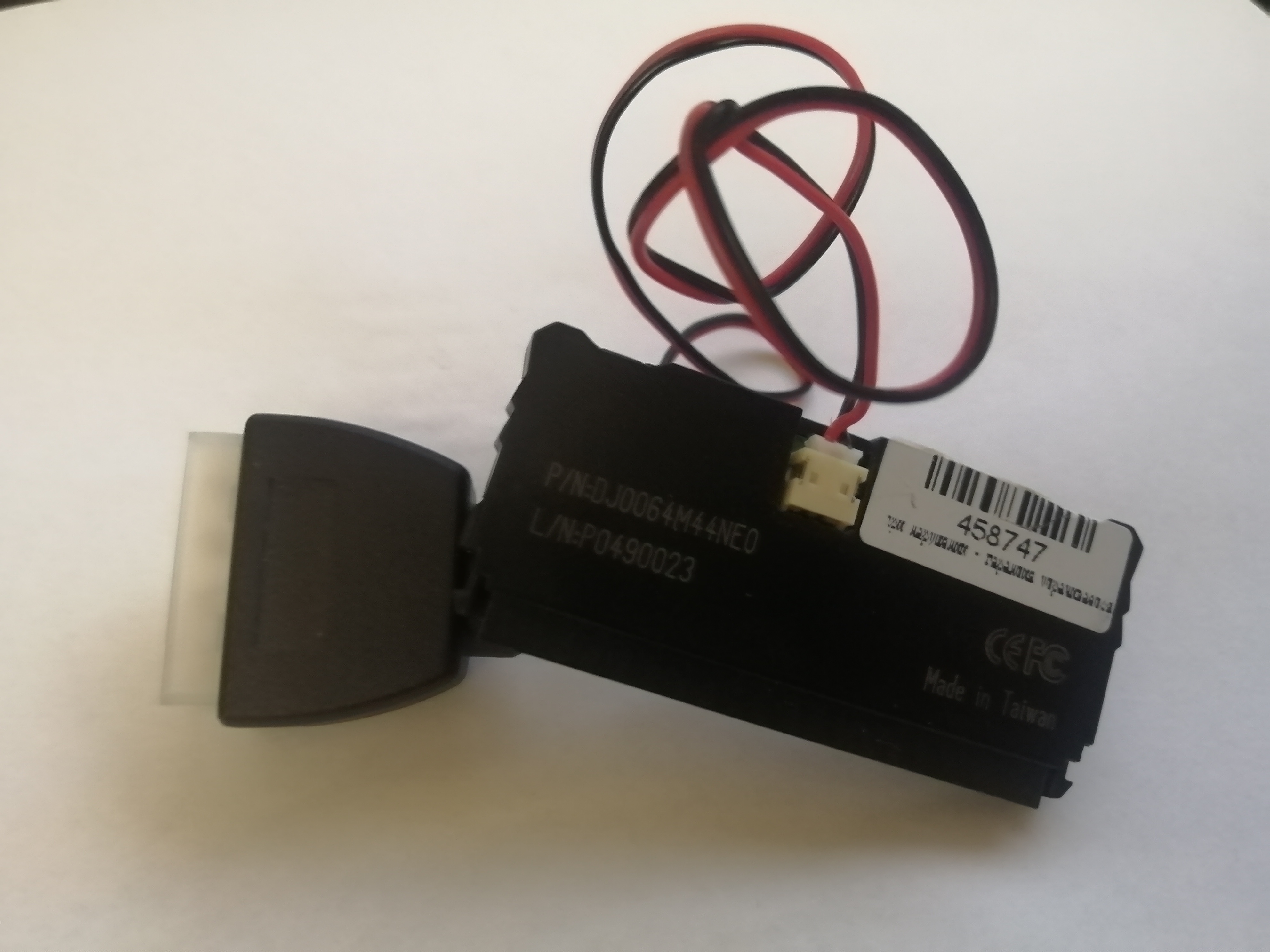

"Как тебе такое, Илон Маск?" Прото-SSD, твердотельный диск на 64(!) Мегабайта, подключаемый напрямую к разъёму IDE на материнской плате. Если кому надо, могу продать или обменять, у меня несколько штук есть, все рабочие. Жаль, что сразу занимает весь разъём, функции Master/Slave нет. Зато работает даже на совсем старых системах, проверяли вплоть до Socket 7/Pentium 100.



IDE DOM это, в целом вещь полезная, но 64 MB это ни о чём.



@JuddAround, я в этой теме уже показывал похожий, только тот вообще без корпуса, одна плата с разъемом. На него в свое время влезала довольно сильно порезанная Win98

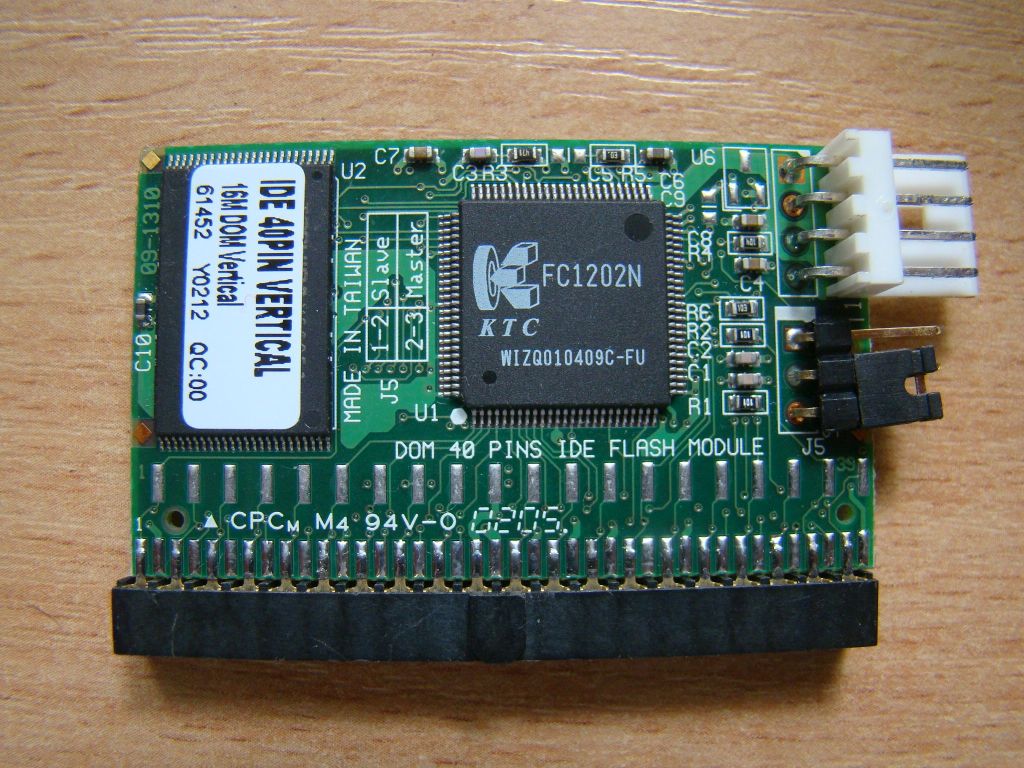

Еще в хозяйстве есть на 16МБ. На нём был DOS и пара-тройка игрушек.



Были и с мастер/слейв, в т.ч. и мелкого объема. У меня есть несколько на 16 мег с переключателем. Были в ходу во всяких игровых автоматах и подобных решениях. Они не такие уж и древние, несмотря на объём, были на 16 мег с 44-пин, хотя таких мелких винтов на 2.5 дюйма не было. Просто делали под решения, где хватало 16-512 мег. Для олдгеймерских решений под вопросом целесообразность, когда есть копеечные переходники CF-IDE и на 3.5 и на 2.5, как «втычные», так и на шлейф и, если дефицит CF флэх, то и SD-CF переходники доступны и на первопнях эта двойная смычка работает. А мелкие CF работают и на тройке. Ниже не пробовал просто, не было нужды даунгрейднутся ниже 386. Для ноутов с PCMCIA есть переходник под CF тоже и можно поиметь второй диск в системе, даже если место под второй IDE отсутствует. Поэтому DOMики лежат в коробочке на тот случай, если не смогу завести флэшку никаких образом. К старинным винтам, в отличии от флопиков, у меня отношение «прохладное» - нахлебался. Да и теперь живой винт эпохи ХТ-386 найти, чтобы завёлся и не сдох через считанные часы - большая удача.
