Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Мелкие DOM с интерфейсом 44пин мама стояли в НР тонких клиентах, встречались мне на 2гб, 512, 256, 192, 64мб. На больших стояла хр ембеддед, на мелких Windows CE. На большинстве имелись мастер/слейв.



О, кстати...

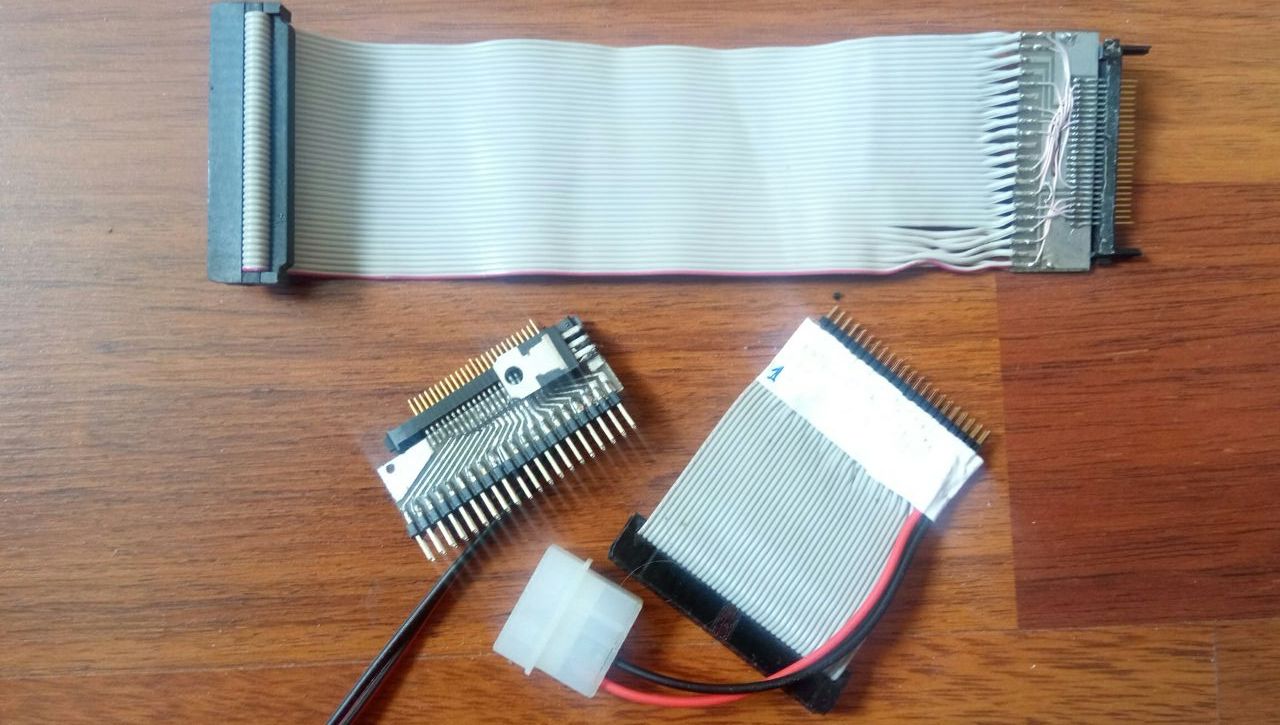

Есть раритетнейшие (поскольку были сделаны самостоятельно, в одном экземпляре) переходники с IDE40 на IDE44, IDE50 (такой разъем был у HDD 1,8 дюйма) и CF.
Паял их в 2000-2002 годах, когда ни ебэя, ни, тем более, али у нас и в помине не было.
Тогда можно было купить только всякие брендовые переходники, но с зашкаливающей ценой от 20 (IDE44) до 50 USD (CF).



У меня есть ранний Quantum Fireball такой, кстати. Снят с 386-й машины, на нём так и стоит MS-DOS. При старте компа запускается Волков Коммандер. Сразу с панелью быстрого доступа к играм, всякие досовские линейки и пасьянсы.



У меня тоже есть живой Сиагейт на 120 мег от 386, который я знаю с 90-х (модель с 89, вроде), но это скорее исключение. А вот MFM/RLL винты более ранней эпохи не дохлые найти уже совсем сложно. Там немалая часть проблем в пластинах покрытых магнитным лаком, а не металлизированных, как у более поздних хардов и это покрытие становится липким. Но такие диски с лаковыми пластинами есть и 3.5 и с IDE. Возня с такими винтами вызывает у меня горечь и разочарование, поэтому куда можно прикрутить флэш, туда и прикручиваю. С винтами от гига-двух таких траблов нет, но это уже не эпоха 386 и они тоже не сказать, чтобы дико надёжные. А флэхи ещё и быстрее.

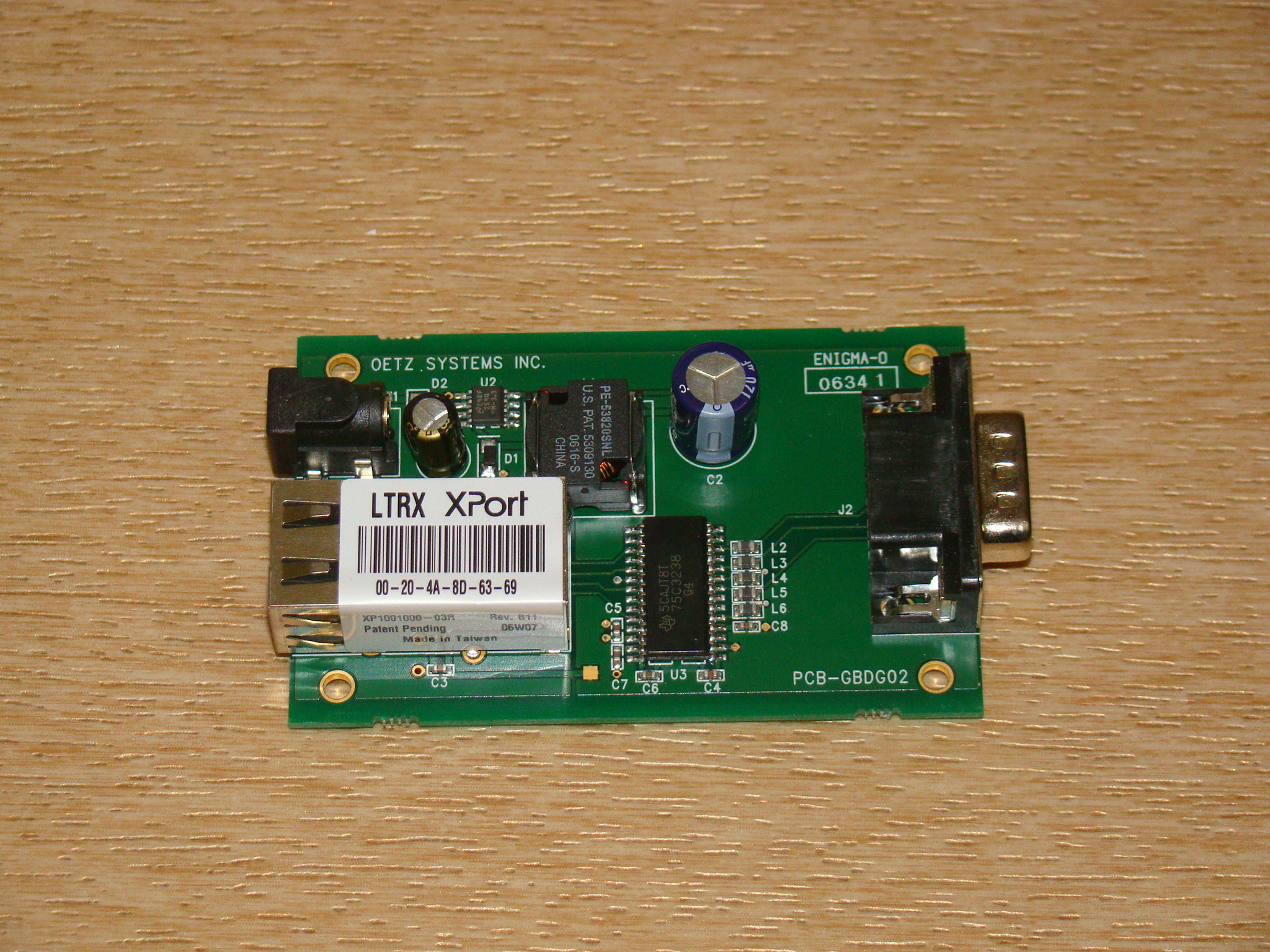

Пока искал фото переходников, попалась фотография и такого девайса
Это мост Ethernet - RS232, причем все мозги у него упрятаны в сам разъем. На плате есть только преобразователь уровней и его питание.
Лет 10-15 назад закупил их штук 10 на ebay по бросовой цене (потому что их выпускали еще лет за 10 до этого).
Себе, любимому, оставил один, а все остальные с хорошим наваром распродал.
Всяких няшечек типа ESP32 и ESP8266 тогда еще не было, а управление через интернет своими девайсами уже тогда было очень востребовано. Почти все модули продал на сайте самогонщиков России, им нужно было контролировать параметры и управлять своими скороварками, не вставая с дивана.



Интересная штука - переезд филиала крупной фирмы на новое место... Вчера собирали-грузили-разгружали. В том числе старые коробки из серверной. Внезапно в одной из коробок обнаружились ТРИ AGP-видеокарты Sapphire 9550. В люксовом исполнении (256 мегабайт памяти, синяя подсветка кулера). Проверил - одна глючная, две полностью рабочие. Хороший подгон )). Из рассказов местного сисадмина узнал, что в начале 2000-х было куплено около 20 системных блоков на материнках Socket 478, с Целеронами. Материнки были без интегрированного видео, и эти видеокарты шли с ними. Вот, три штуки дожили до наших дней, остальное - выброшено на свалку.

Бонусом - забрал домой шесть боксов с дисками DVD-RW (4 по 5, 2 по 10 дисков), в плёнке. И две коробочки трёхдюймовых дискет, по 10 штук. Тоже в плёнке.



Ну так себе подгон. Они на ряду с 9600 были одни из самых массовых карт.
Вот, новые за копейки продаются.
Видеокарта Sapphire Radeon 9550 128MB купить в Кудымкаре по низкой цене с доставкой | Электроника | Авито



На халяву-то . Ну и с подсветкой кулеров раньше не встречал. 9600 у меня тоже есть (Pro и XT), но они на 128 мегабайт.



А это разве не одно и то же? На CF же 50 гнезд (25х2) вроде.



Нет.
Внешне они, действительно, одинаковые, но расположение выводов абсолютно разные.
Это и на фото видно : у 1,8 HDD проводники от шлейфа идут к пинам HDD напрямую, а у CF там просто как бык поссал. Я даже не пробовал делать проходные отверстия и разводить дорожки в два слоя... Тупо сделал прорезь и перебрасывал соединения с одной стороны на другую МГТФ-ом.



Спасибо

А то была у меня мысль в мультикарту для 386-ого в IDE40 воткнуть 1.8" через переходник IDE-CF



Не-не, ни в коем случае )
У 1,8" еще и питание 3,3 вольта. У меня на переходнике запаян стабилизатор.
А CF можно питать и от 5 вольт, поэтому на китайских переходниках их нет. В лучшем случае - чисто по-китайски, два диода последовательно.



Чем не решение для малоточки-то? В тепло вылетит одинаково, что и на линейнике, а городить импульсник для сих жалких мощностей смысла особого нет. Правда на двух диодах чуток поболее 3.3. вольта получится.



Есть адаптеры для 1,8" 50пин винтов на 44пин 2.5" и 40пин 3.5"
Я одно время накупил по дешевке новых 1,8" винтов на 16ГБ, ставлю их во всякие портативные устройства вместо флешек.
Еще было бы классно вставить такой винт в PCMCIA адаптер для CF карт, но боюсь, переделку я самостоятельно не осилю, а готовых таких я не встречал.



Они еще и AGP 3.0 так что для ретро сборок такое себе. Годятся только для XP сборок - игры под EAX погонять.
Я видел конечто борды с одним ISA и универсальным AGP разъемом, но там лотерея -спалиш/не спалишь такую карту.



Да у них и не лучшая совместимость со старыми играми. Поэтому, только под платы с AGP 8x и то, только какую-нибудь 9600XT, что бы можно было поиграть во что то более менее начала времен WinXP.



какая лотерея?
на VIA КТ133(А) и 694Х все должно работать. На 694 возможны траблы с установкой 4х режима разве что.



Да то-то и оно, что такое (китайское) решение там вообще никому ни разу не впёрлось.
CF прекрасно переносят 5 вольт.
А давать на них 5-2х0,7=3,6 вольт - это как и в трусах, и с крестиком.



Да вот наткнулся вчера, как раз на этих Radeon 9550 / 9600. Поставил в Windows XP обе части No One Lives Forever, первая идёт без проблем и глюков, вторая вылетает при переходе непосредственно к игре (все меню работают).



@JuddAround, вам в тему в разделе "Установка и запуск игр".
