Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

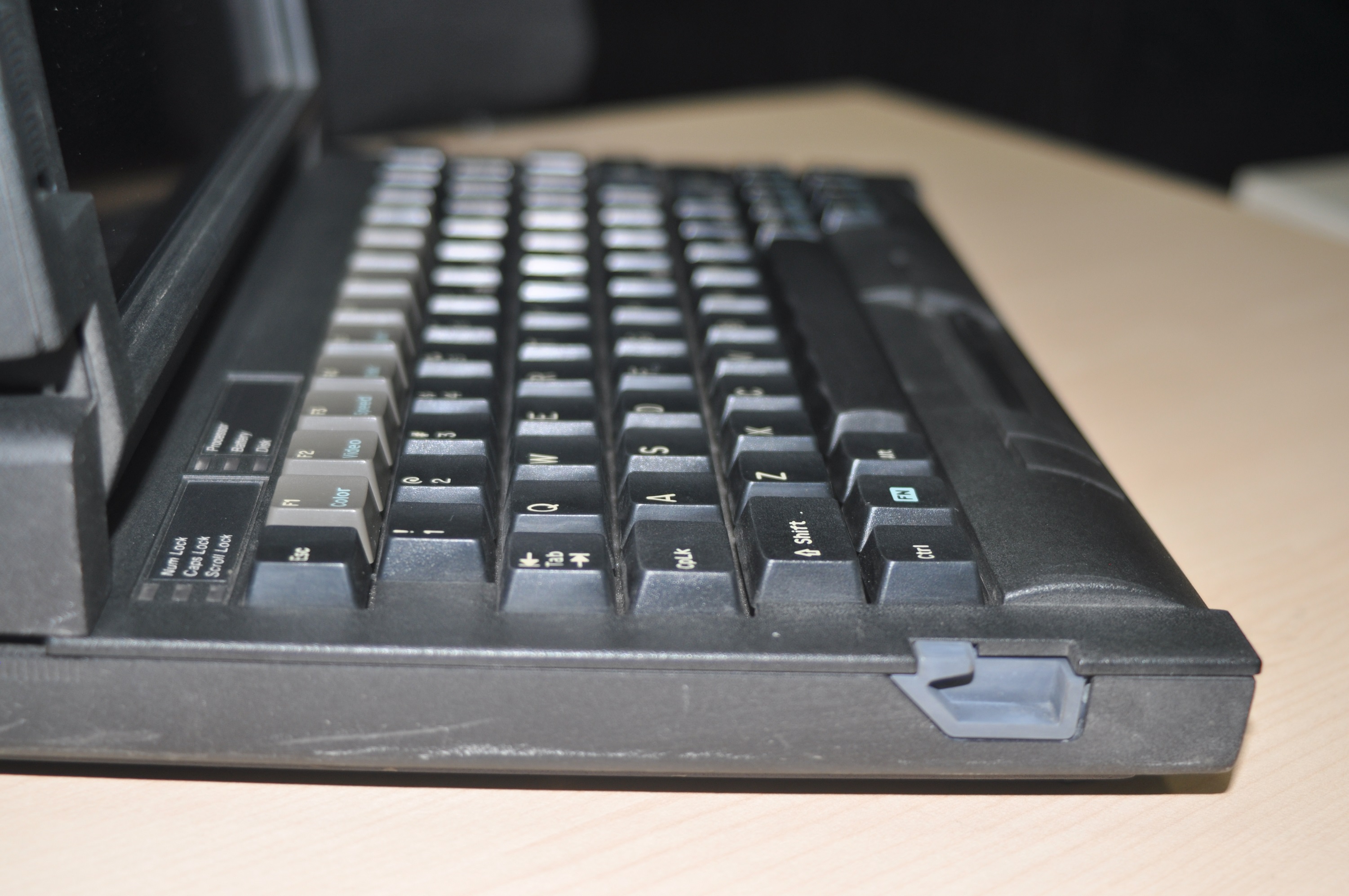

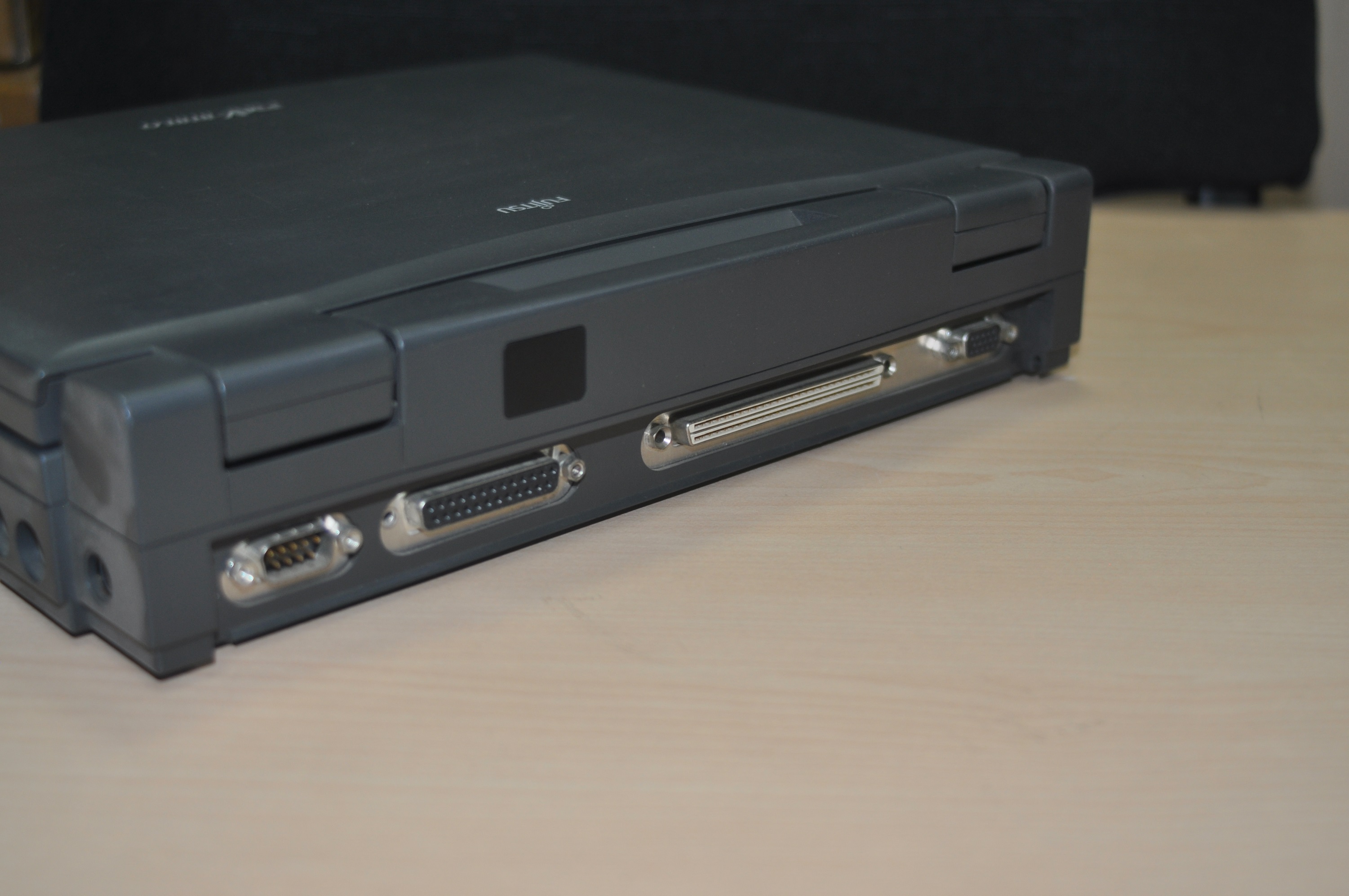

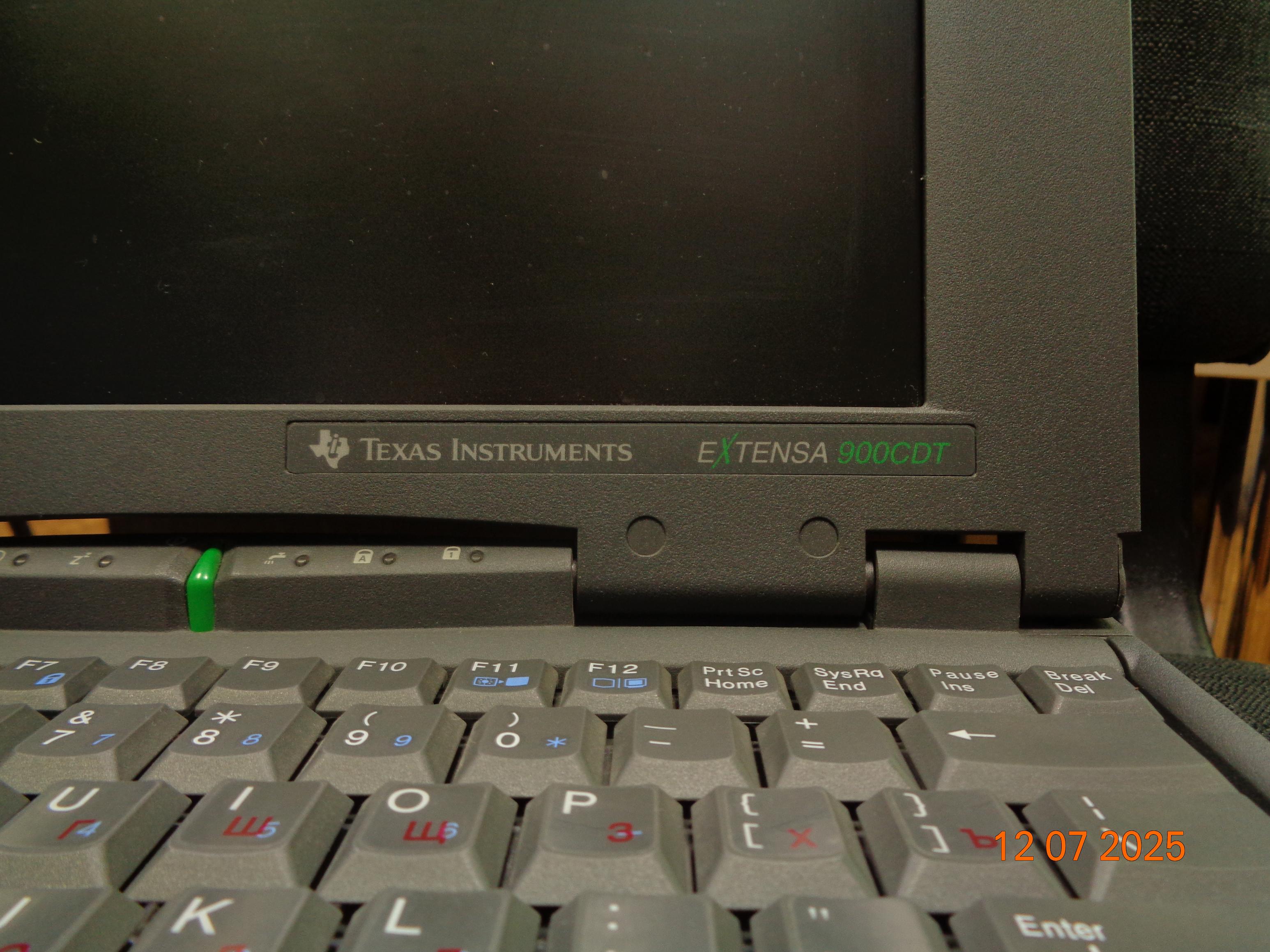

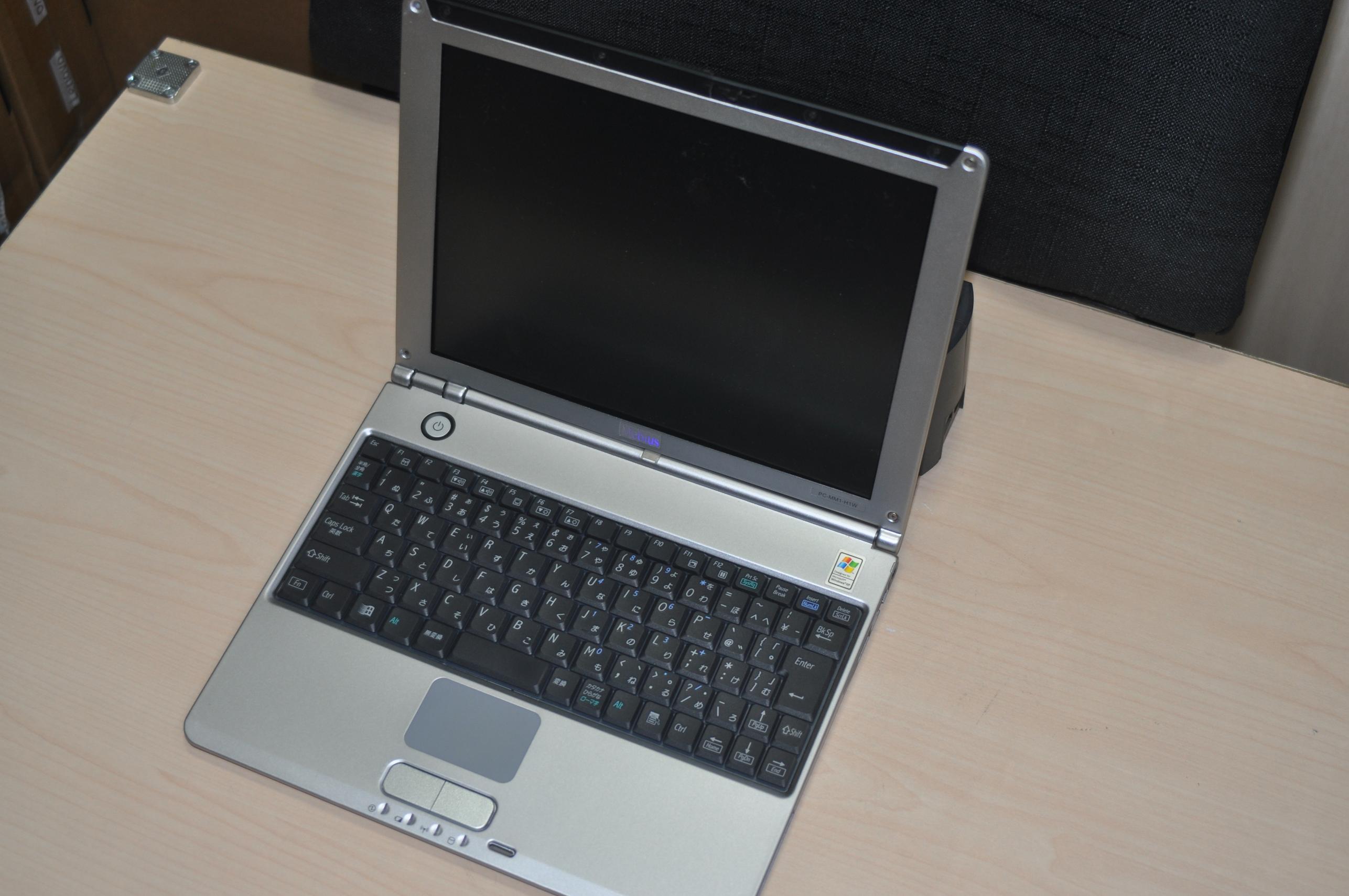

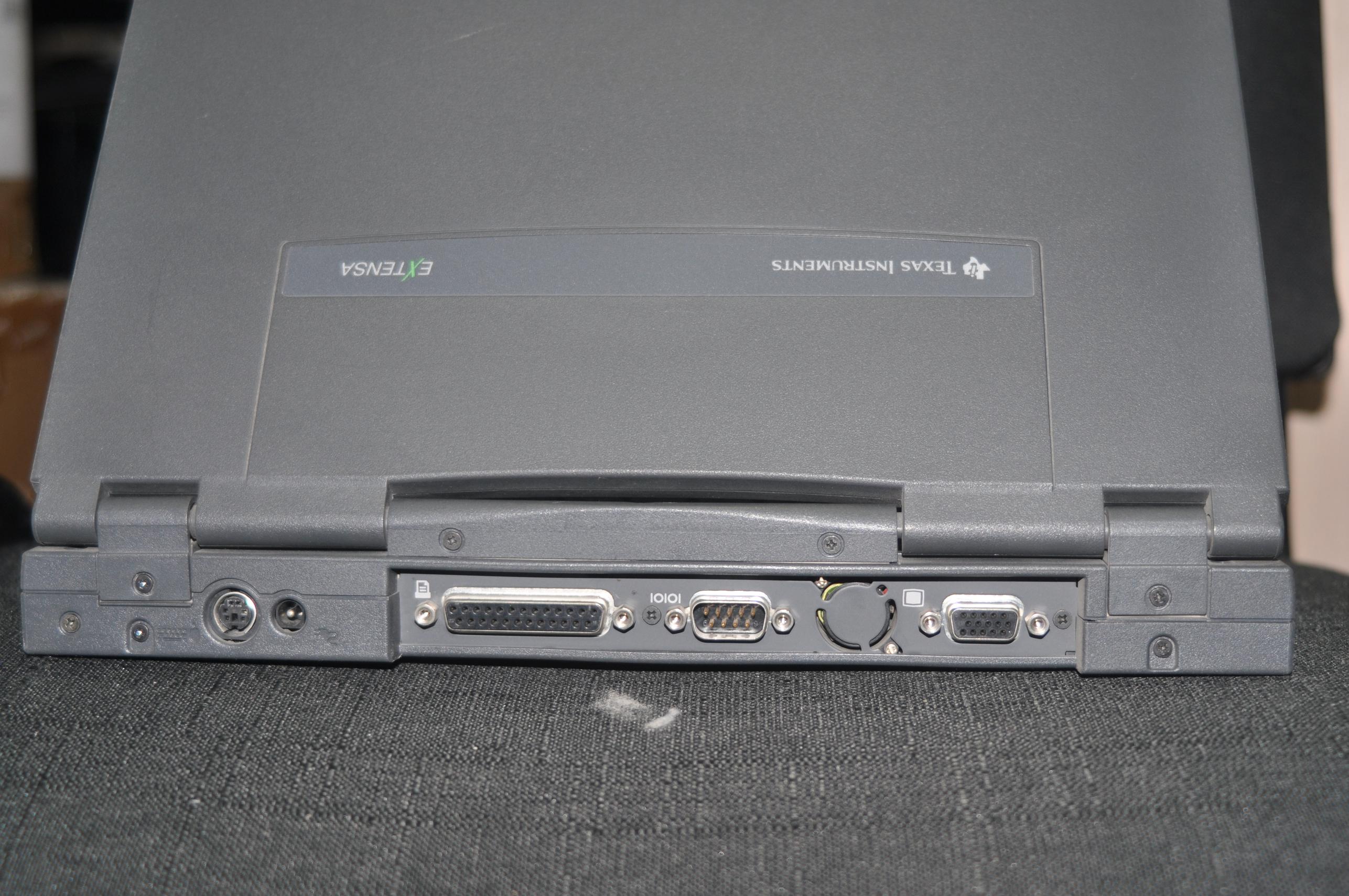

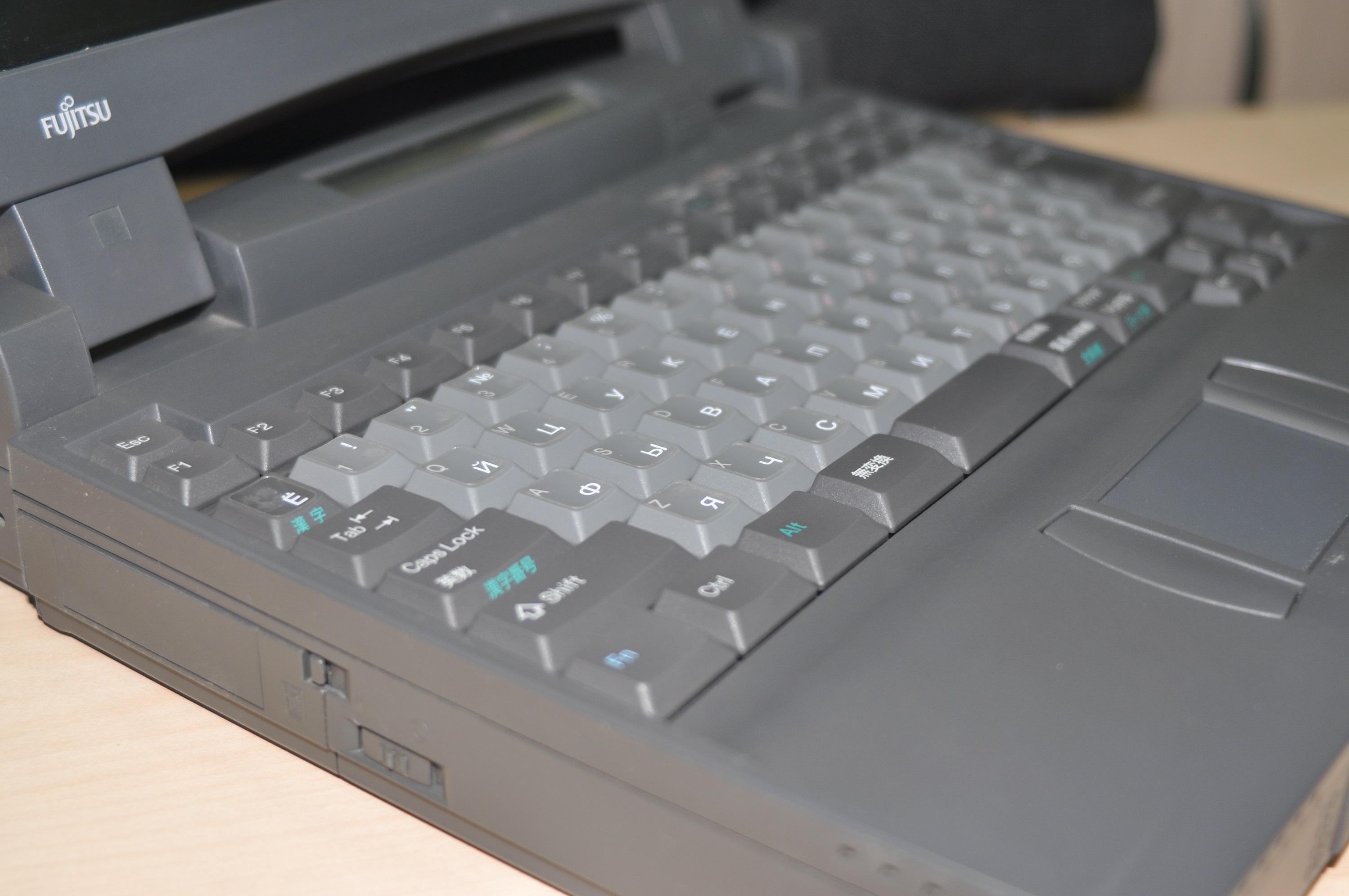

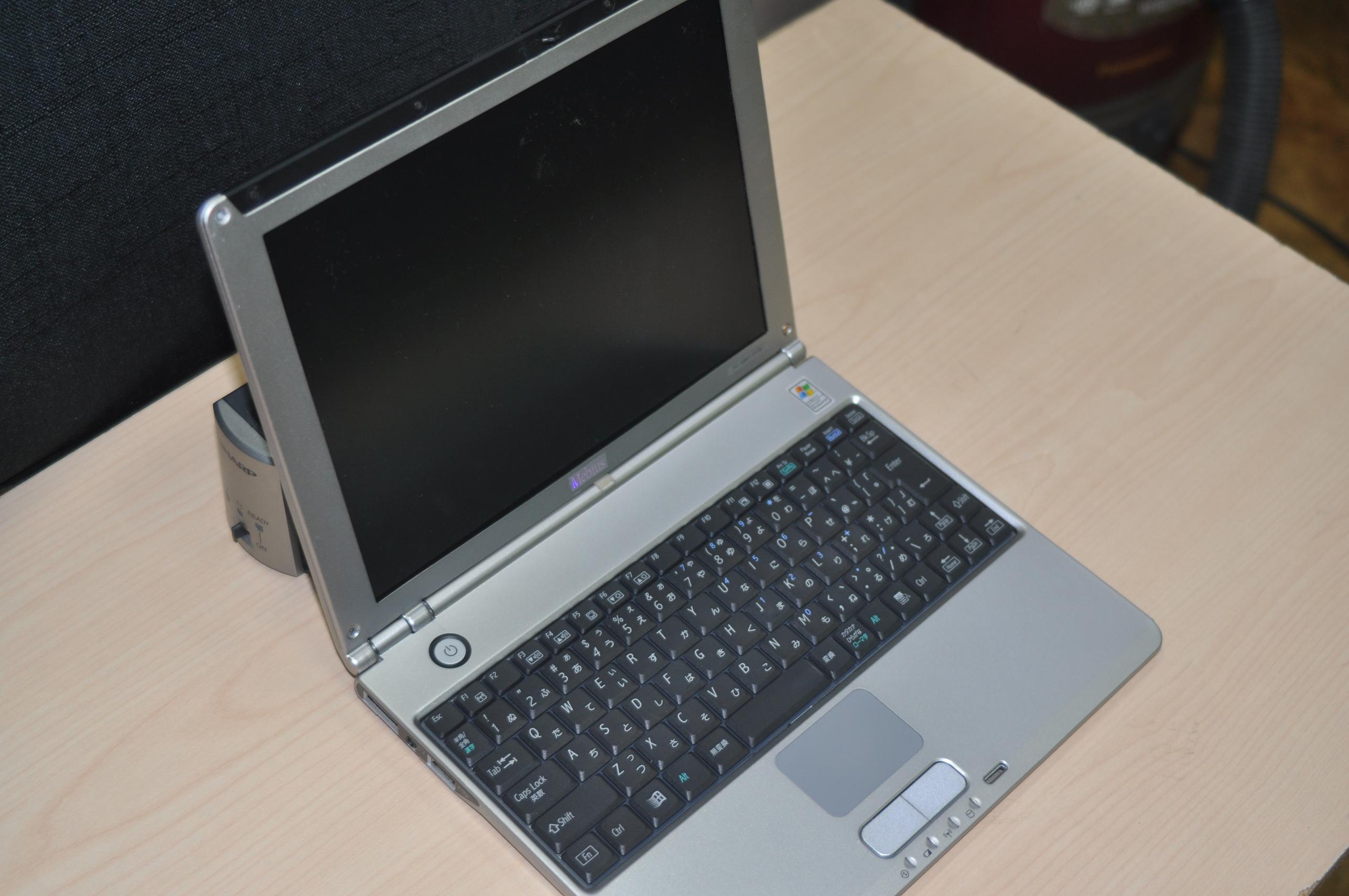

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Сегодня знакомая привезла самый настоящий лутбокс - огромный пакет с железом, килограмм на 10.
Внутри много интересных и (самое главное) вполне рабочих девайсов.
Но больше всего меня удивилО ЭТО :

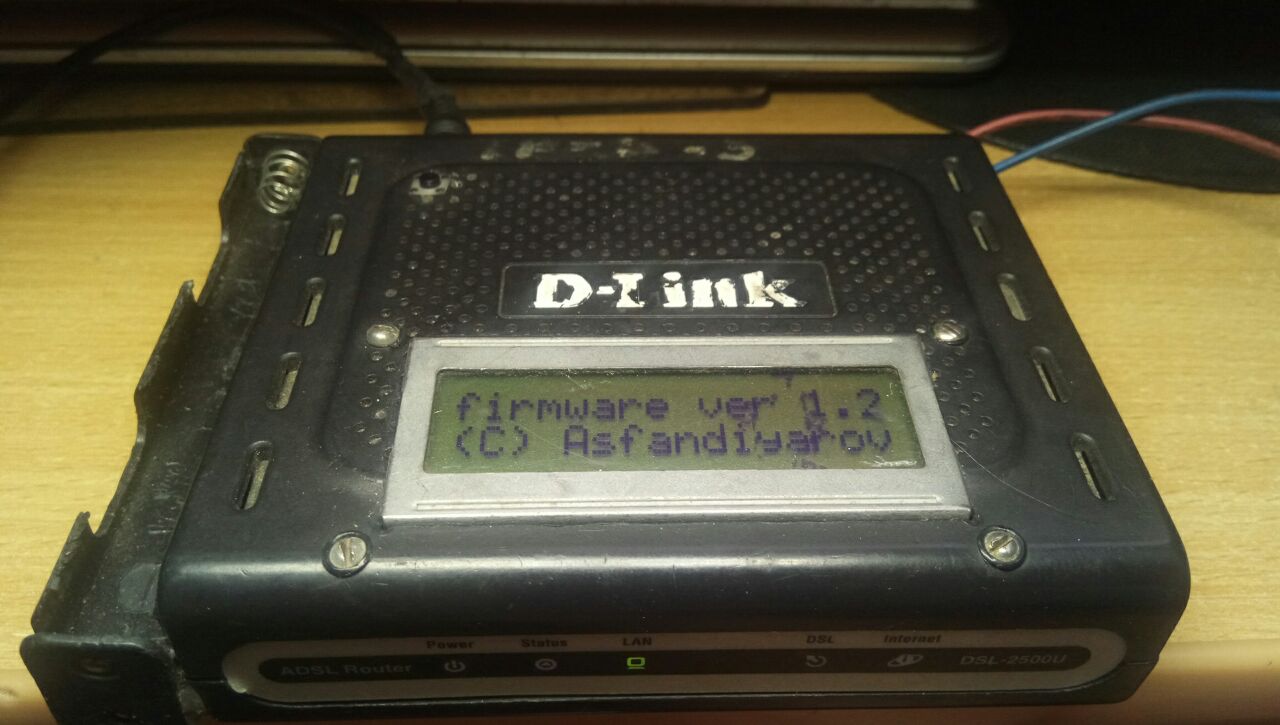

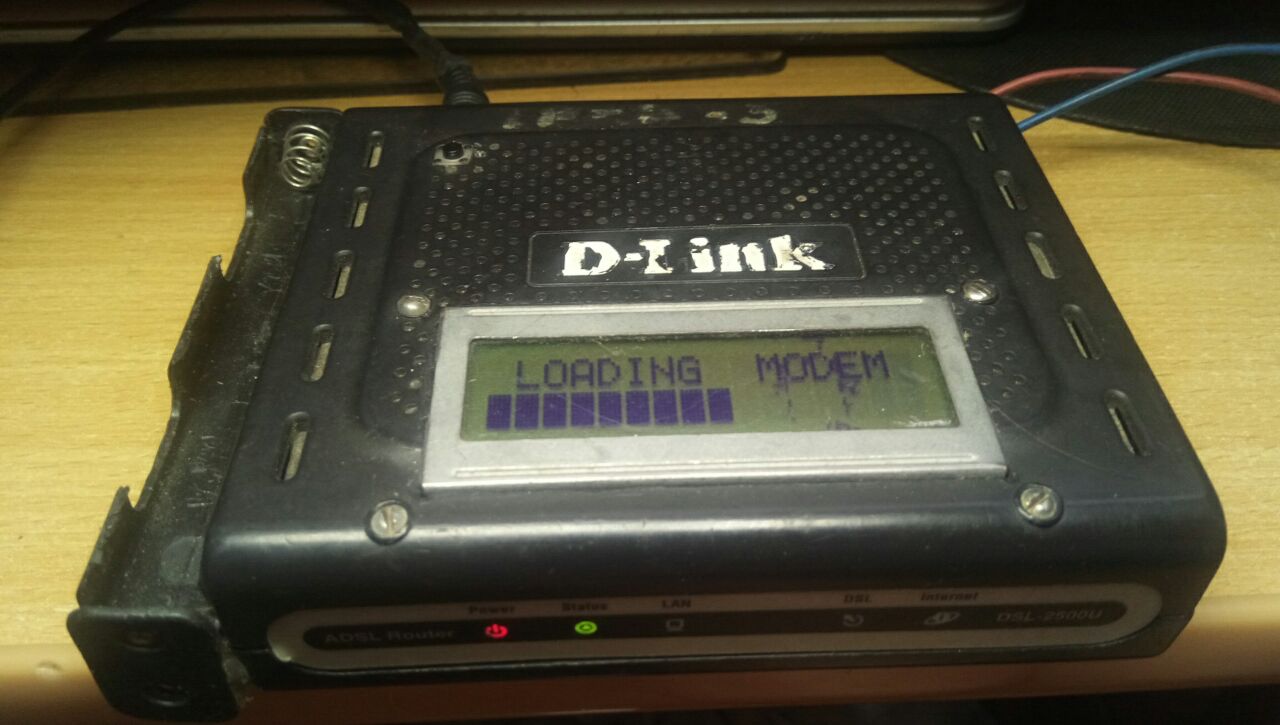

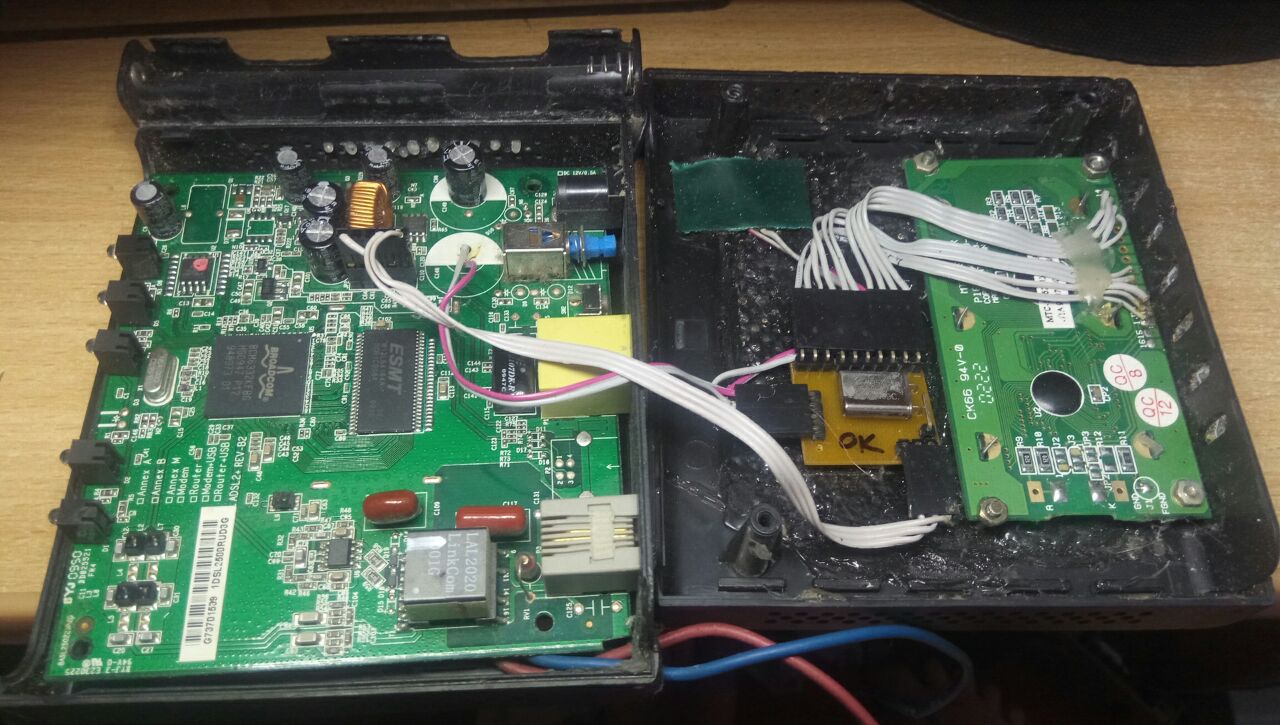

Это серийный ADSL-модем, с приклеенным сбоку боксом на 4 батарейки и LCD, на который выводятся какие-то диагностические параметры линии.
В общем, пользуясь случаем, хочу пожать руку камраду Асфандиярову. Ну, или кому-то из его последователей.



@_ALS_, не выпускай это в Сеть



@Kristobal Hozevich Hunta
Вчера уже пытался подключить его к домашнему роутеру
На подключение к портам Ethernet он вообще никак не реагирует, а телефонной линии у меня нет.
В общем, он бы, может, и хотел завоевать мир, но опоздал лет на 15.



ну а как дизель-модем должен реагировать "на подключение к портам Ethernet"?
по-моему, никак и не должен
валялся где-то подобный с функцией вайфай роутера, гуглил, как его можно приспособить куда-нибудь для дела, хоть в виде точки доступа, оказалось, что никак.

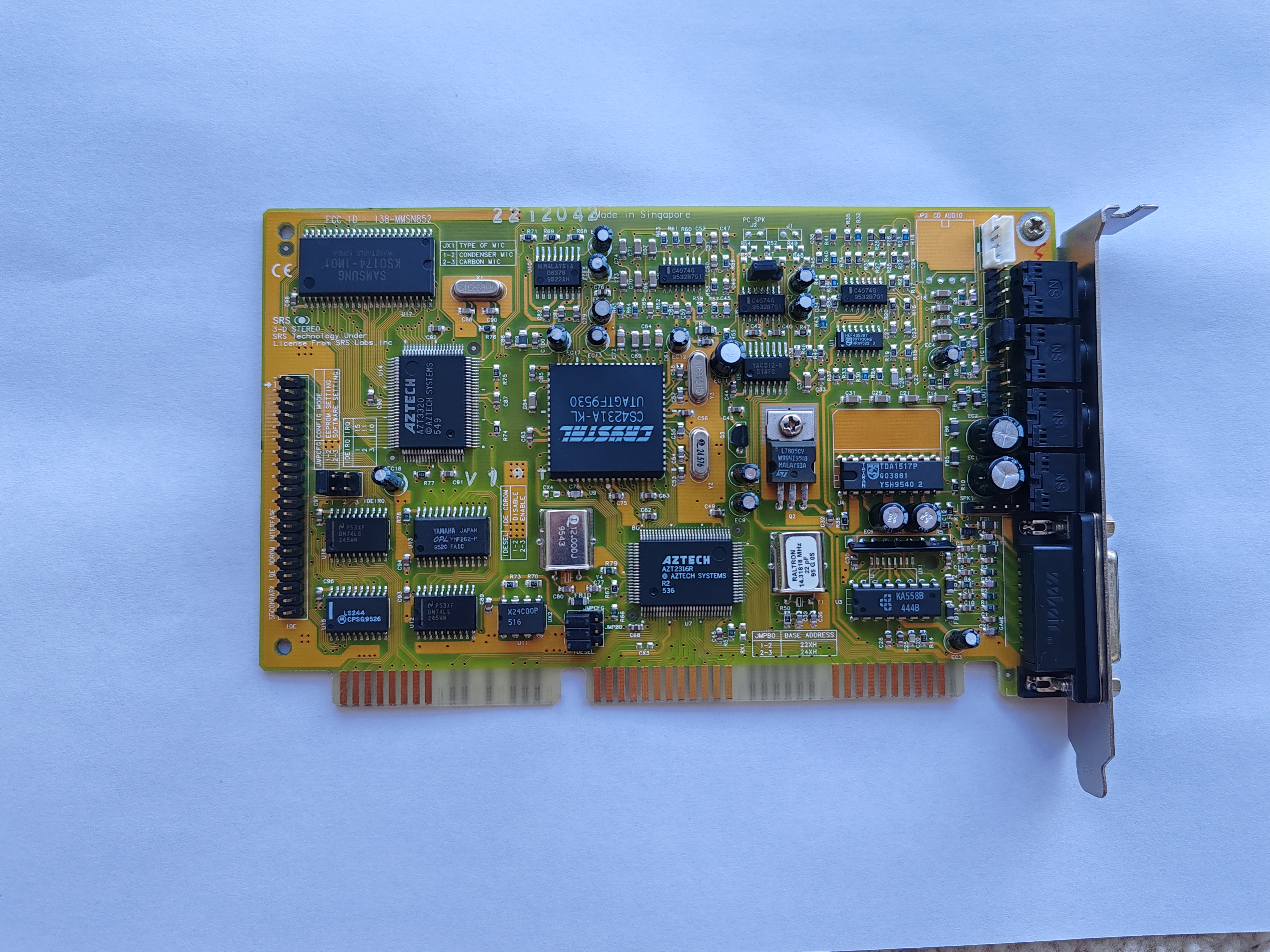

Aztech и Gravis



Я на стенде и ретросистемах именно их и использую. Для игр там нормальный звук. При этом они достаточно дубовые и ушатать их сложно. Да и в сравнении с дешёвыми 2.1 системами они часто лучше звучат, по моему опыту.
Никто, конечно, не запрещает ставить эдифаеры какие-нибудь... У друга в нулевых была в своё время дорогая 5.1 система. Если он задумается о своём ретро, то ему обычными пищалками уже будет не обойтись.

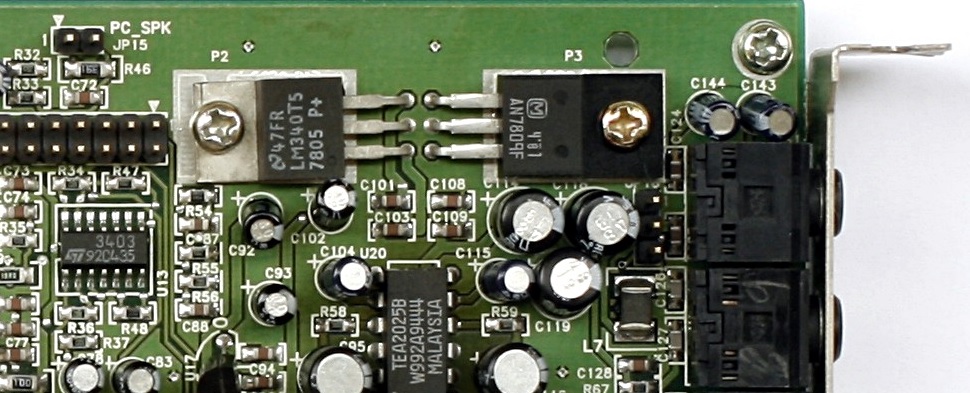

Болты к 3м стабилизаторам 7808 у ГУСЯ я бы прикрутил , если карта в активном пользовании.
Они там для отвода тепла на плату нужны, плата выполняет роль радиатора.

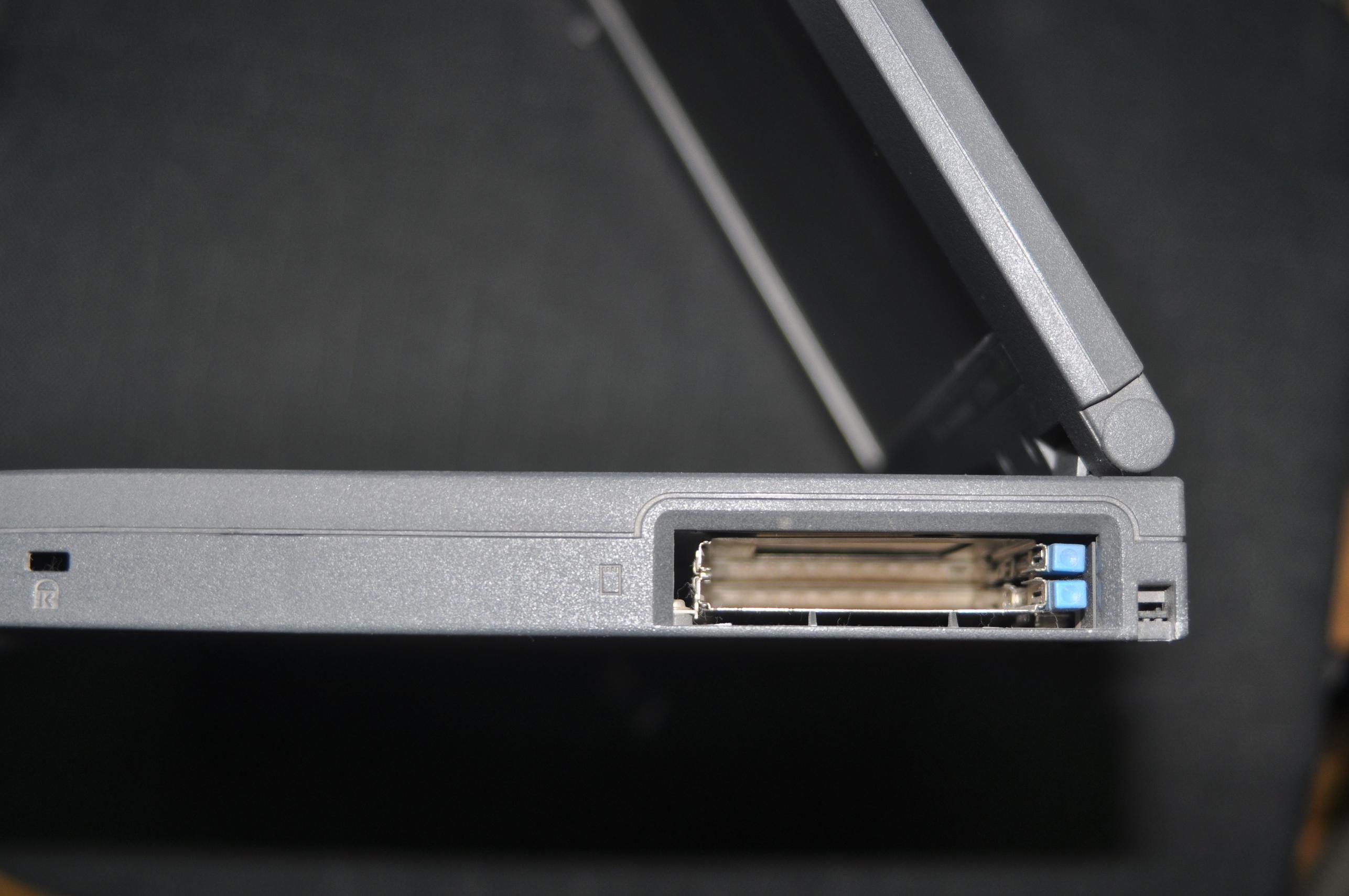

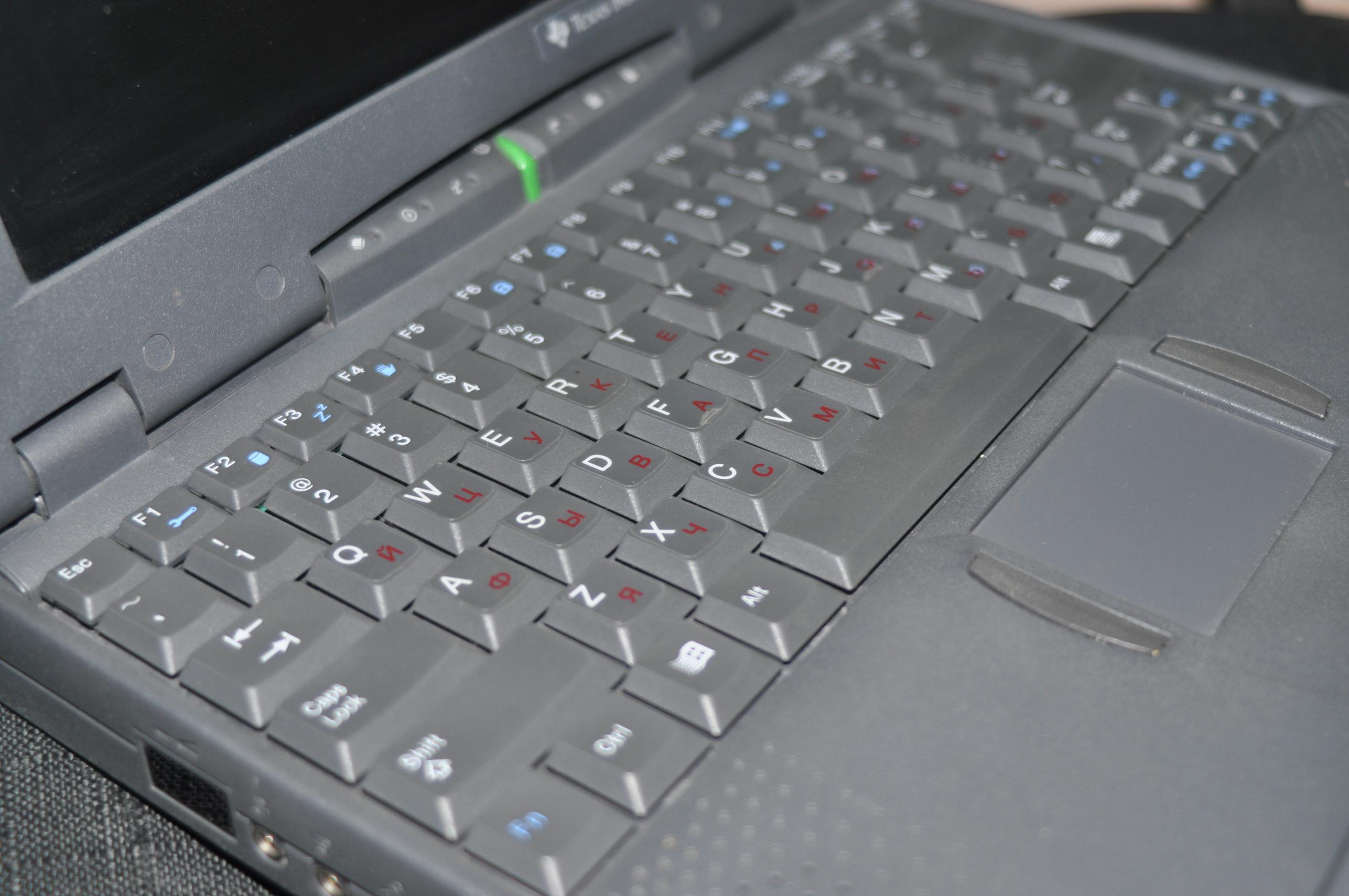

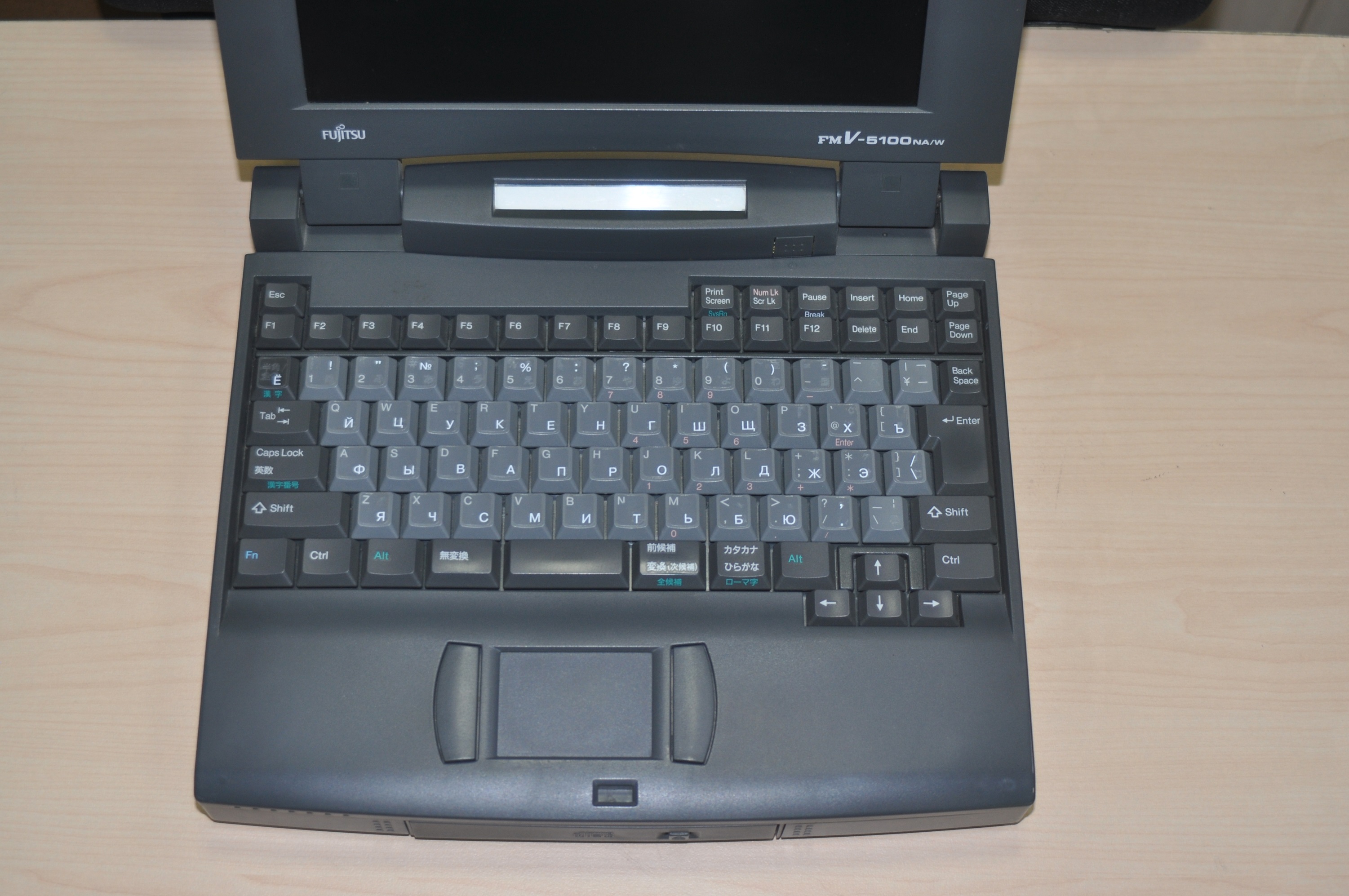

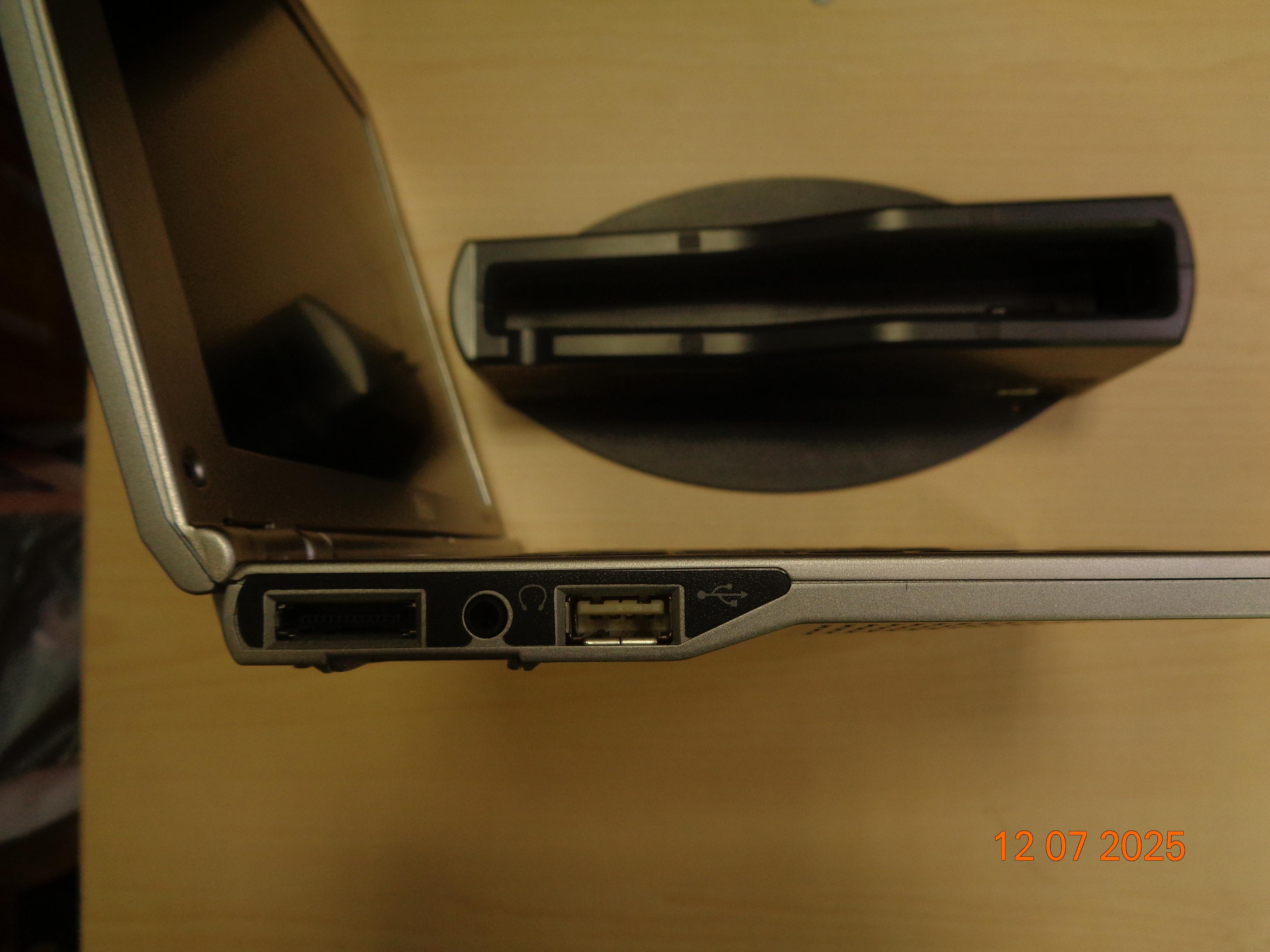

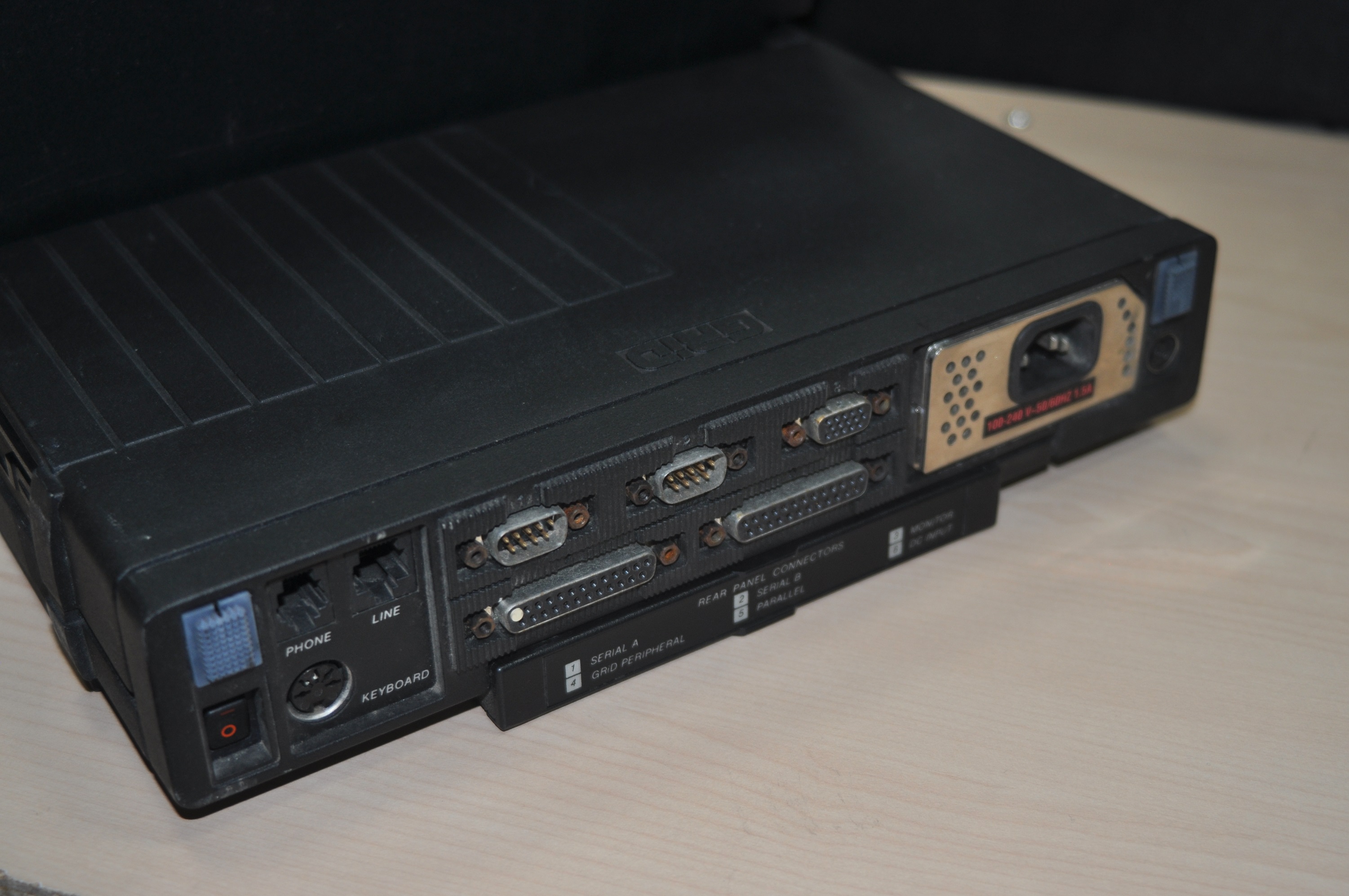

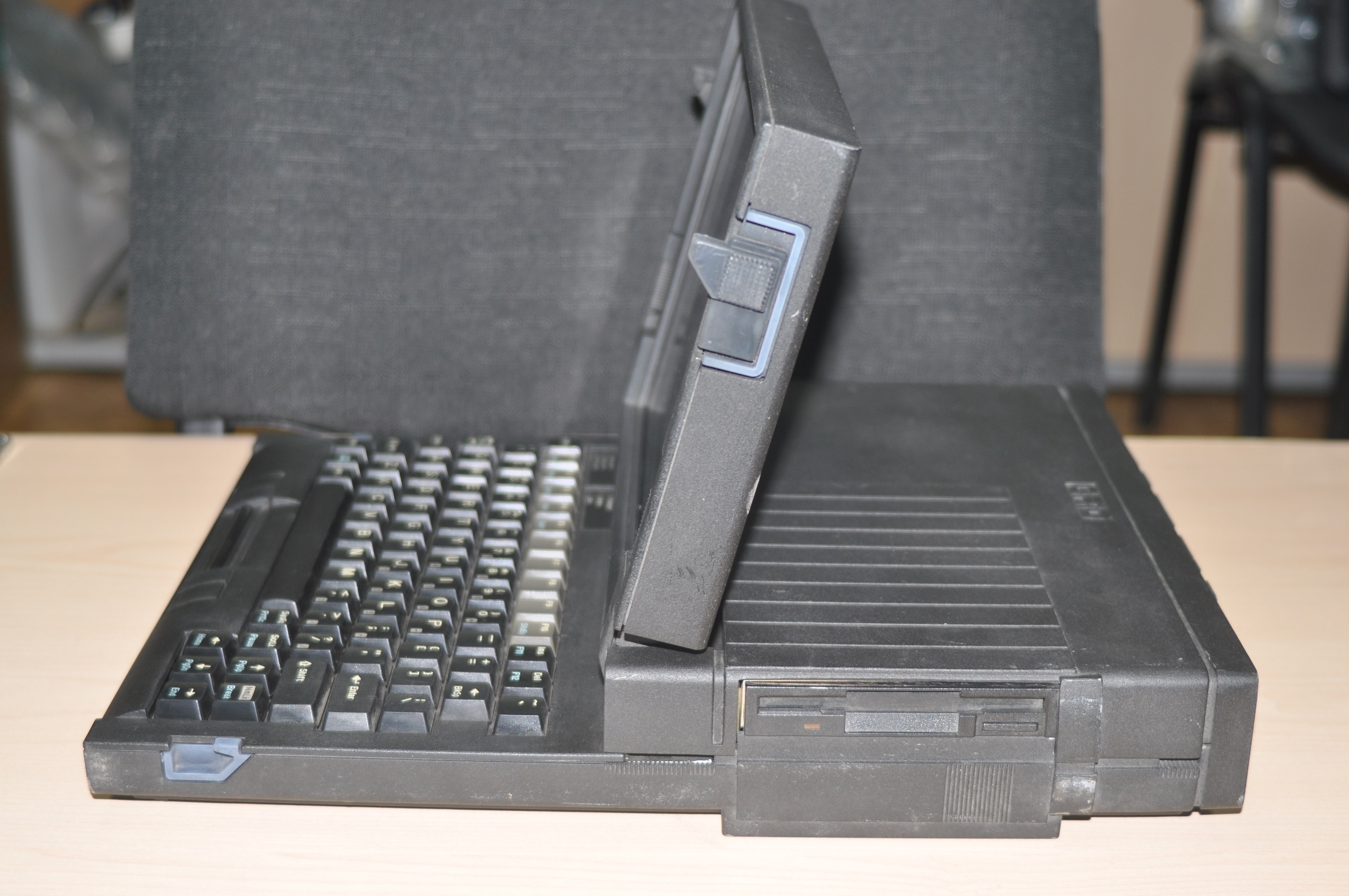

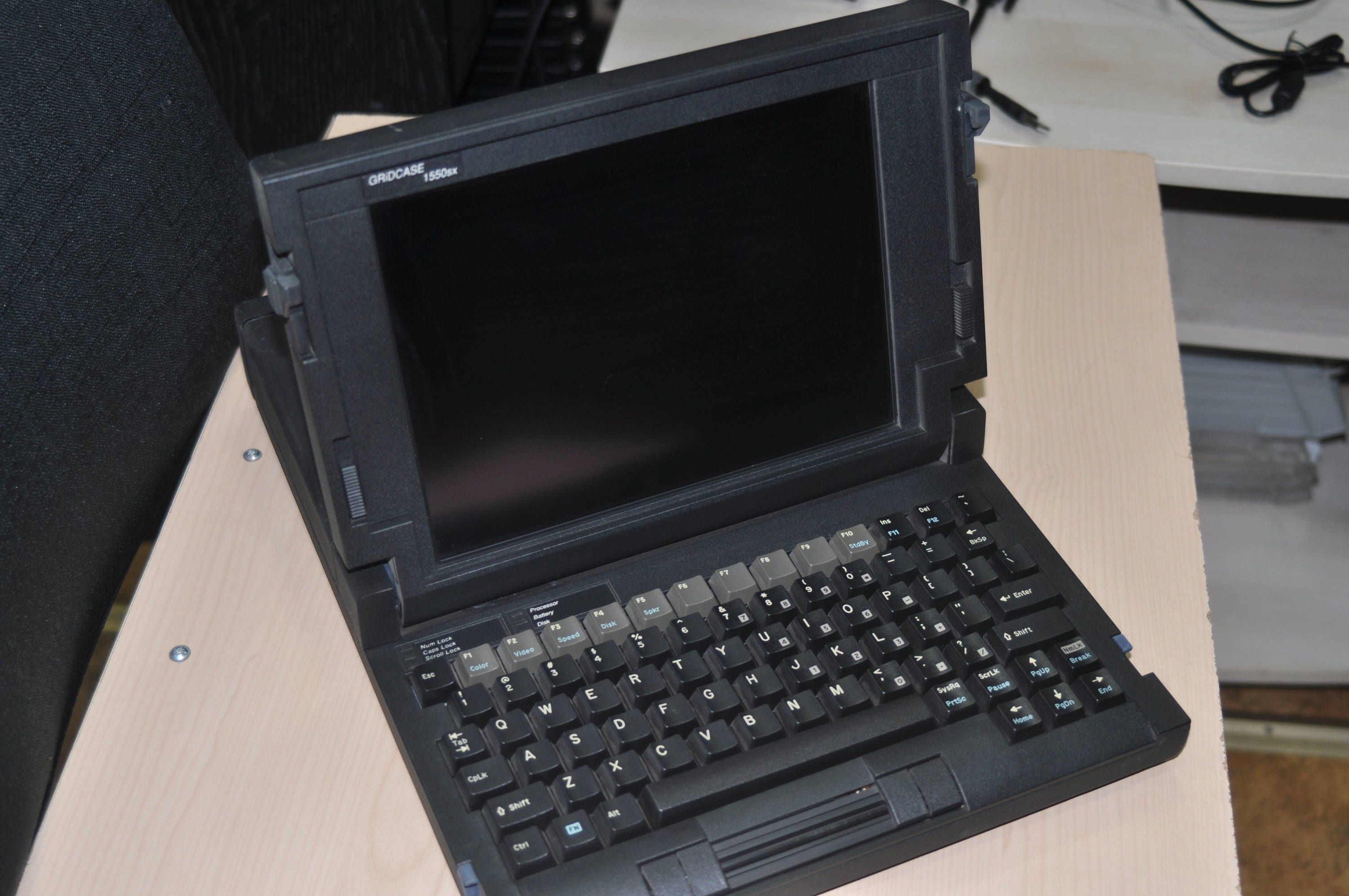

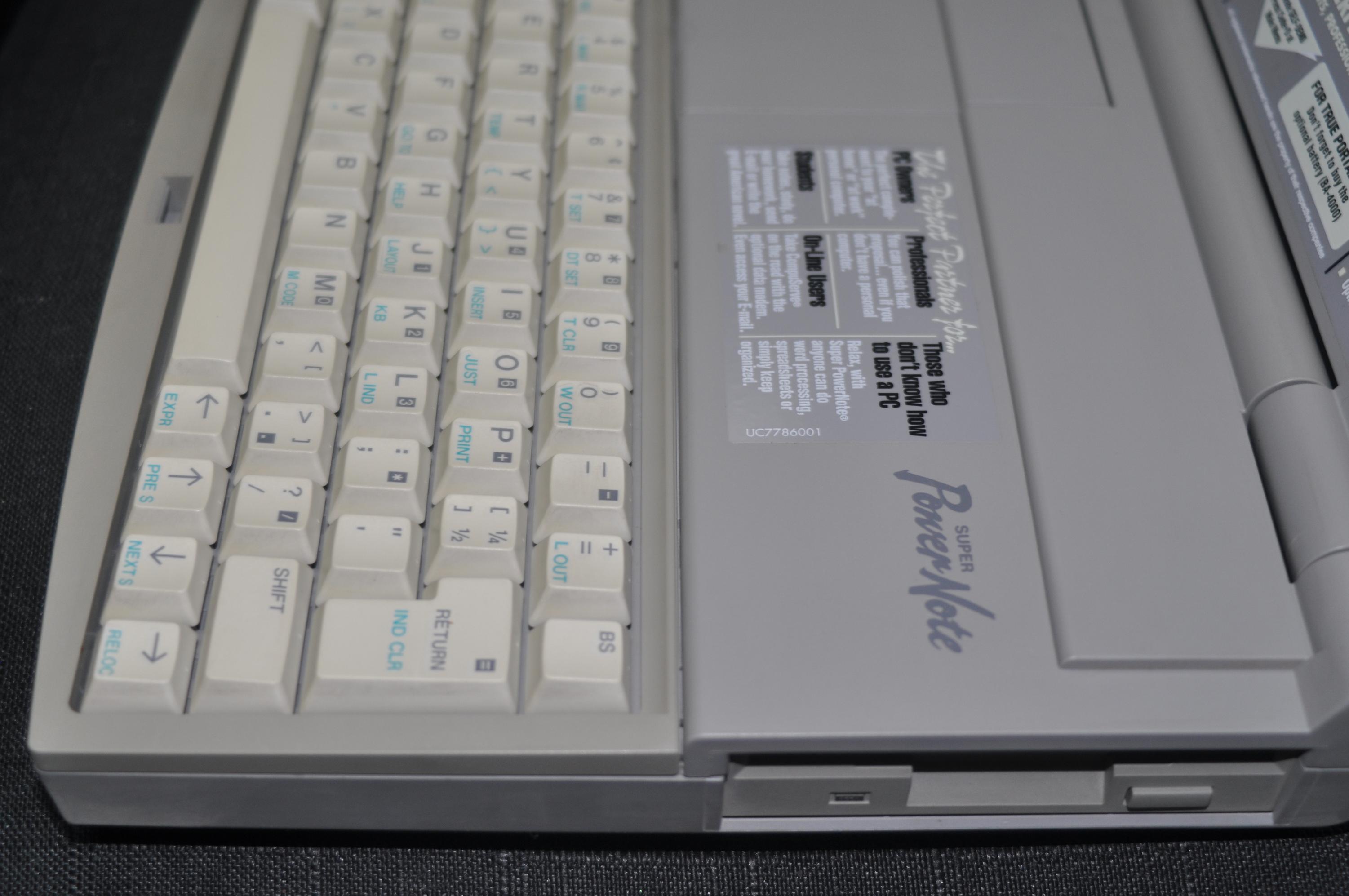

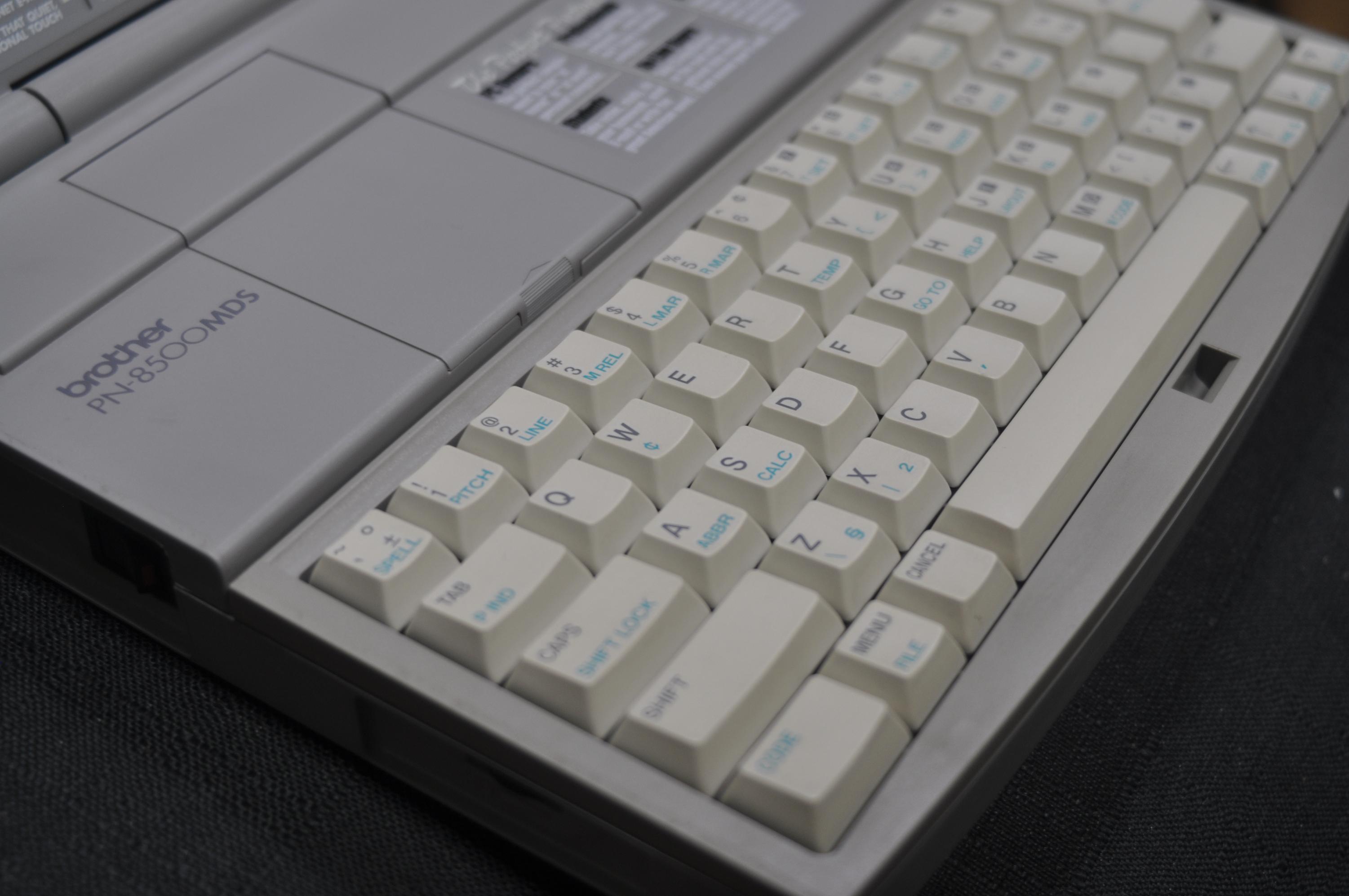

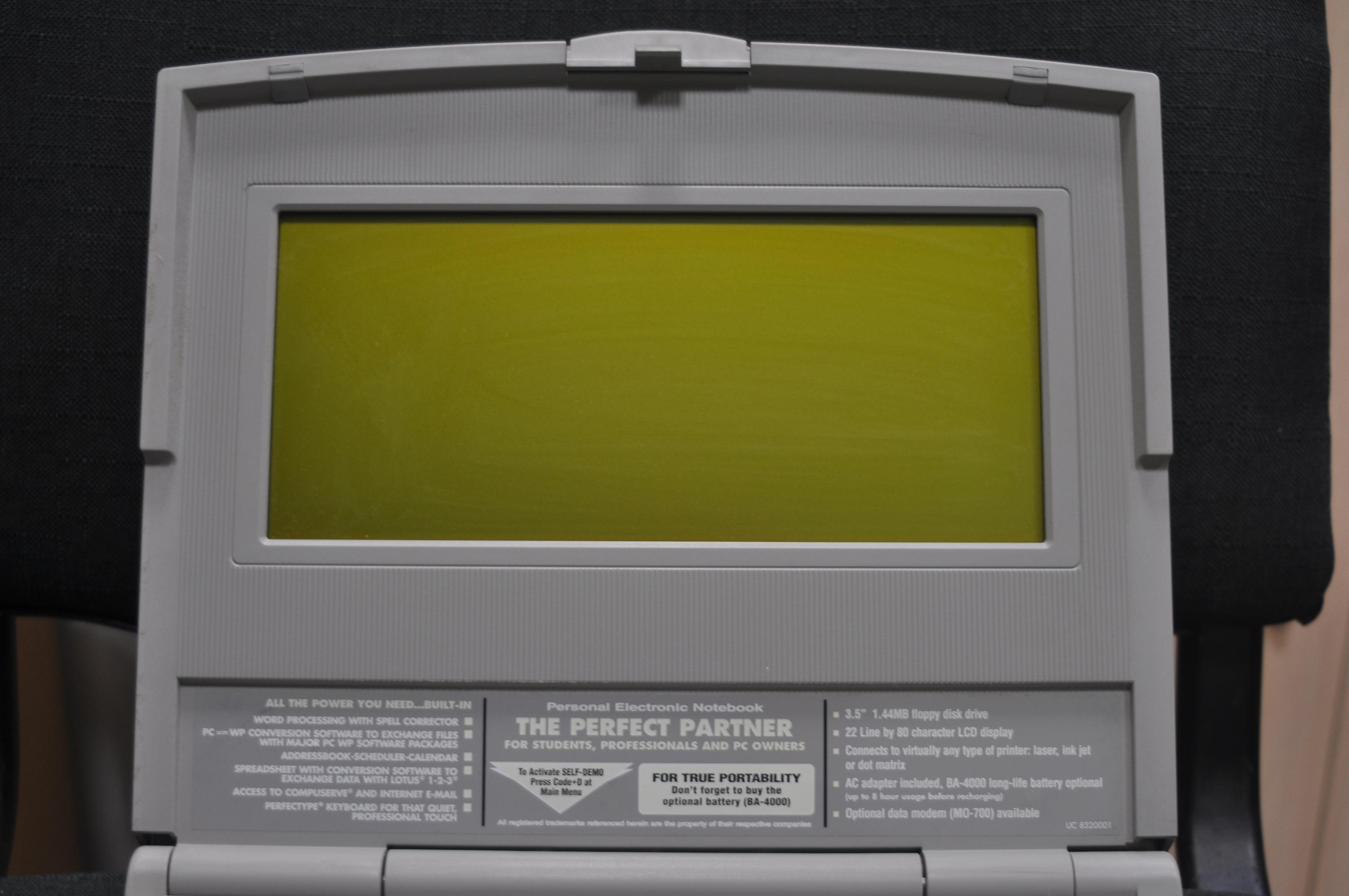

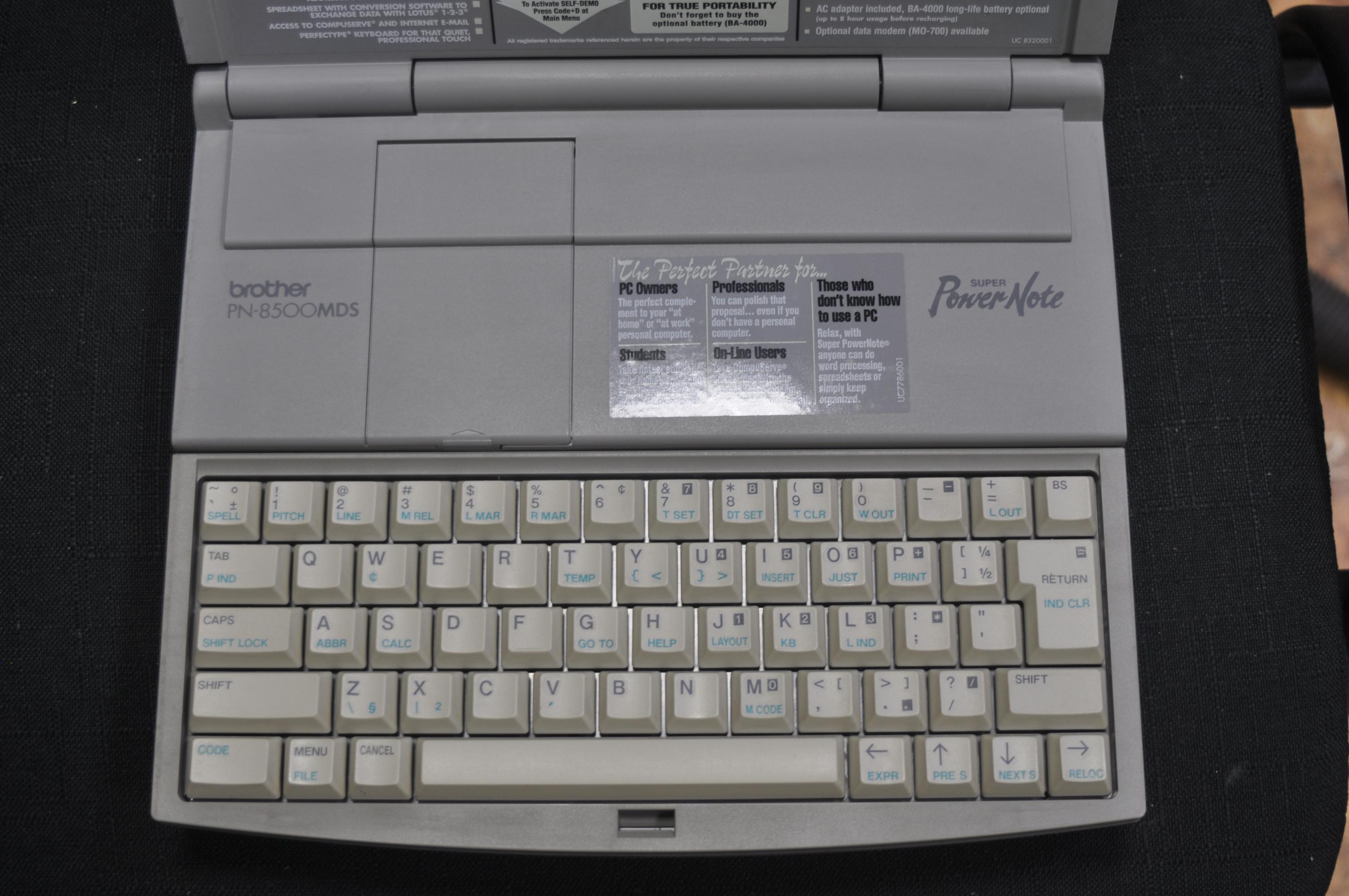

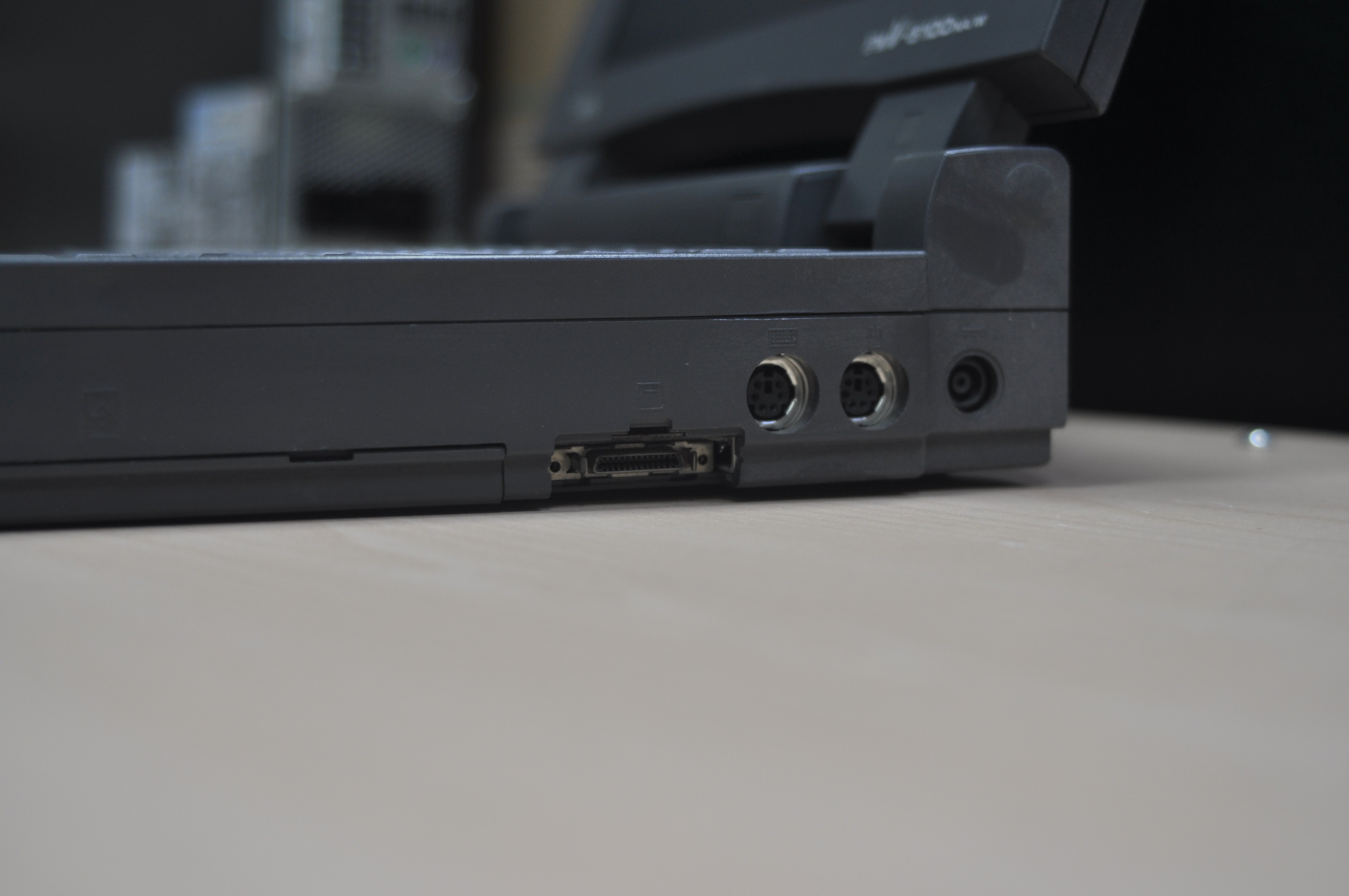

Brother Super PowerNote PN-8500MDSe vintage word processor

Offtop

ээ, последний похоже, не совсем РС. Но похож ))



Какое тепло в аналоговой части ?



Нет никакого смысла прикручивать КРЕНки к обычной двухсторонней плате - станет только хуже, если плотно прижать подошву к теплоизолятору. Лучше их напротив приподнять над платой. ТО-220 ~1 Вт отводит без доп. теплоотвода. Многослойные платы тепло отводят получше и там прикручивают, а ещё лучше припаять Д-паки. Но если есть сильный нагрев, то нужно делать микрорадиаторы и прикручивать через них. Правда я что-то сомневаюсь, что для звуковухи это актуально.



Точно, я чето и не подумал что питание ISA карт - по беспроводной технологии напрямую в чипы идет и сразу нужными 5V и 8V напряжениями...

Там на платах c 2х сторон огромные ground полигоны из меди ,которые вполне себе неплохо отводят, для этого собственно и прикручивали.

Что касается доп.радиаторов -пару раз видел в продаже AWE 32 c приклеными к чипам незаводскими радиаторами ,что иммет смысл, так как основные чипы к примеру на CT3600 - ощутимо греются ,по ощущениям градусов 60+ точно есть.

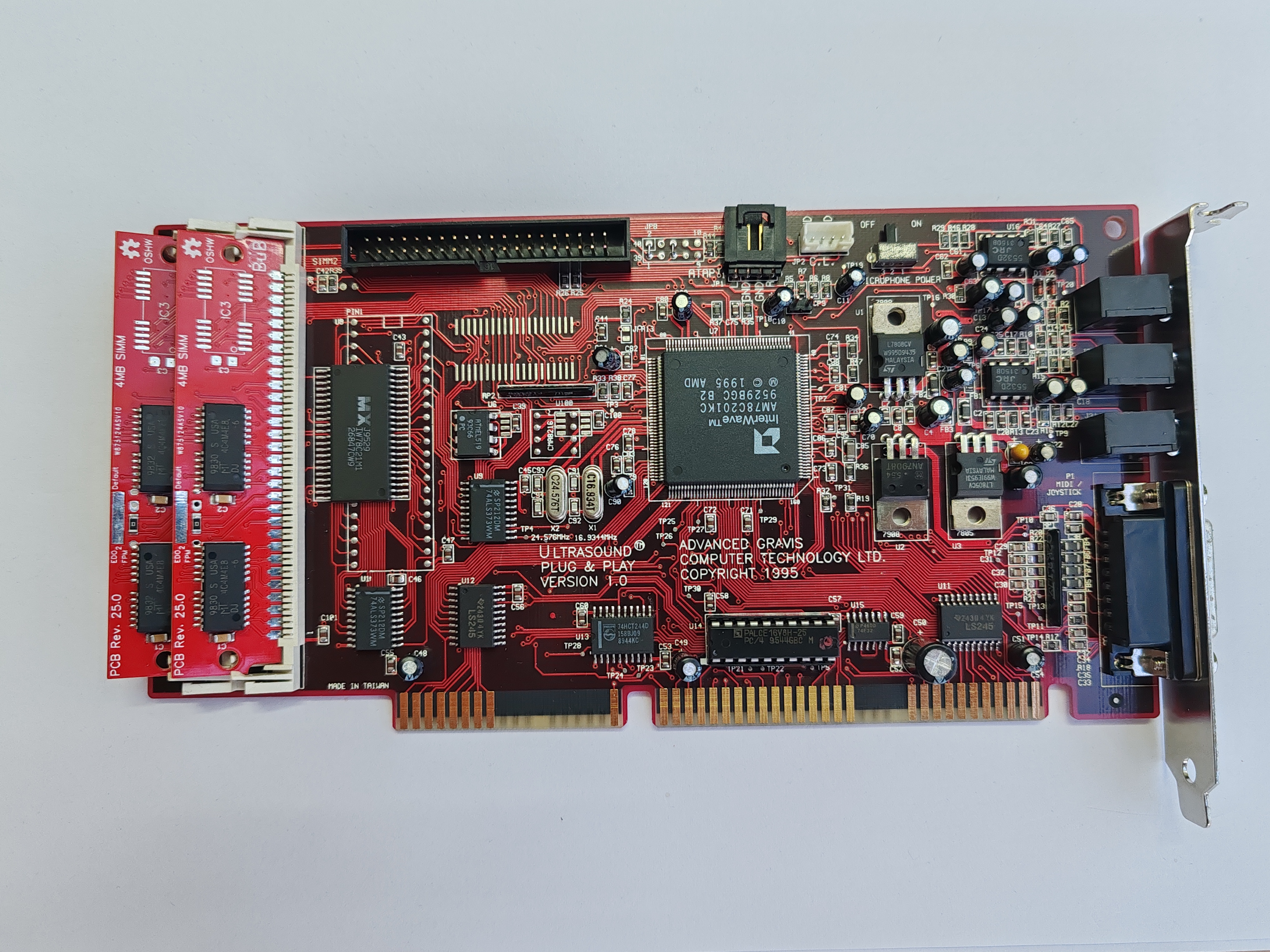

Где на том Гусе огромные полигоны фольги? С обратной стороны тепло они не отведут - попробуйте прикрутить транзистор к радиатору через текстолит. С лицевой стороны я их не вижу. Винты там только для крепления, чтобы не отвалились, но встречал и припаянные корпуса ТО-220.

60 градусов для чипов АВЕ и иже с ней - «ни о чём». Да и там, вероятнее всего, даже меньше, я таких нагревов не встречал. Но так-то они будут нормально работать и при температурах, когда палец и секунду не терпит. Когда-то дофига электроники так и работало и были это не 1-2 корпуса на плату, а плотными рядами. Главное вентиляцию корпуса обеспечить, в случае ретро ПеКа 386-П3 это не проблема ни в каком месте.

ЗЫ: Я немало поработал с теплоотводом от транзисторов и иже с ними, в т.ч. и со всякими изолирующими прокладками включая BeO и AIN керамику (в т.ч. и советский AIN, он тогда уже готовился на замену токсичному бериллию), с «подводными камнями» слегка знаком Например с тем, что большинство околокомпутерных термопаст, особенно потеплопроводнее, пробивает при напряжении 100+ вольт вплоть аж до КЗ, а «опущенная» оверклокерами КПТ-8 и киловольт выдерживает. Сам люблю, когда «с запасом», но в случае с этими КРЕНками это явно излишне. Опять же, если делать - не так. Самое простое: или перевернуть или назад и на пластину все через резинку/каптон на общую пластину - будут «мёрзнуть»



на фотографиях в интернете нет ни одной карты где эти стабы были бы прикручены к плате.



///

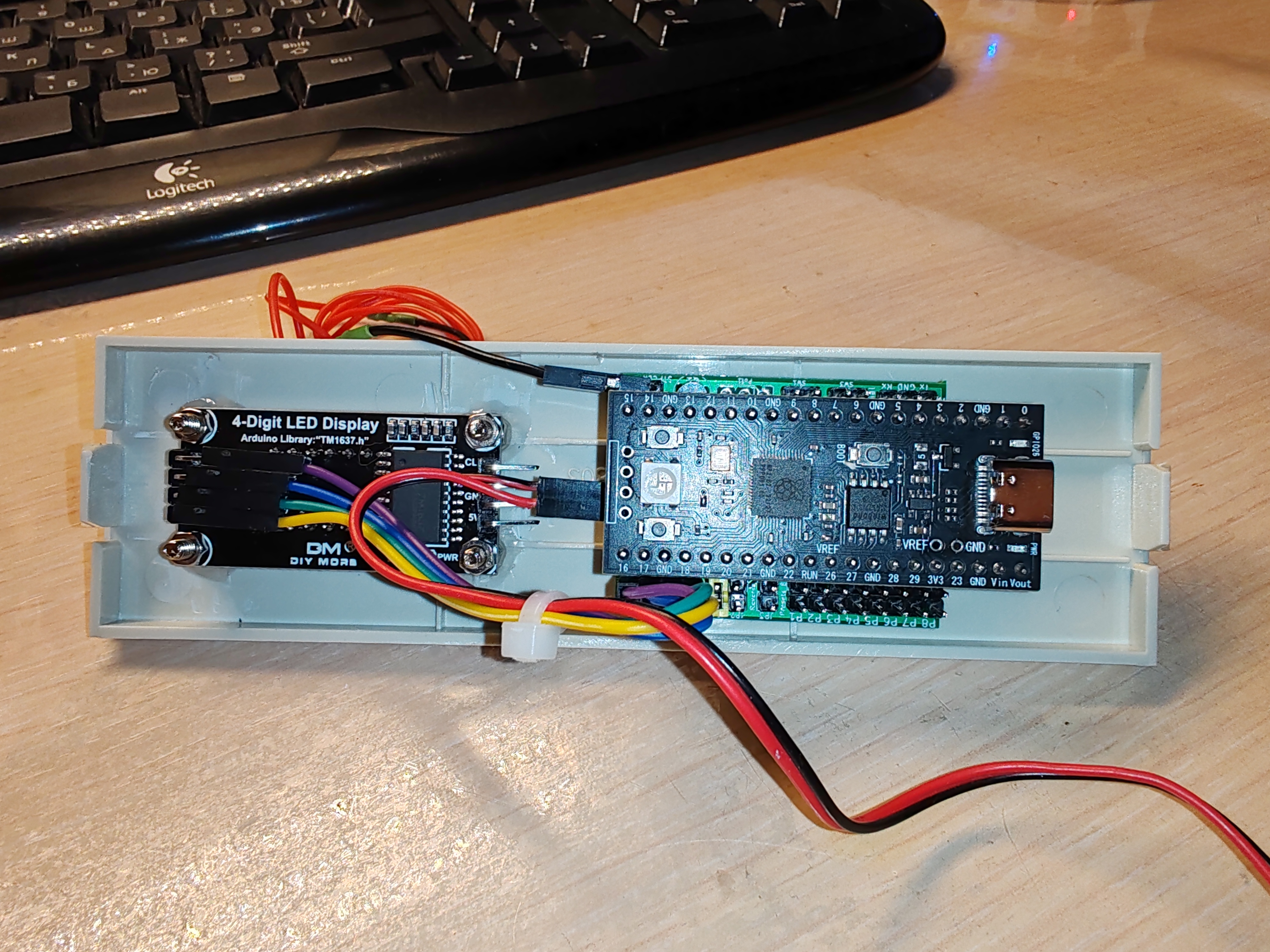

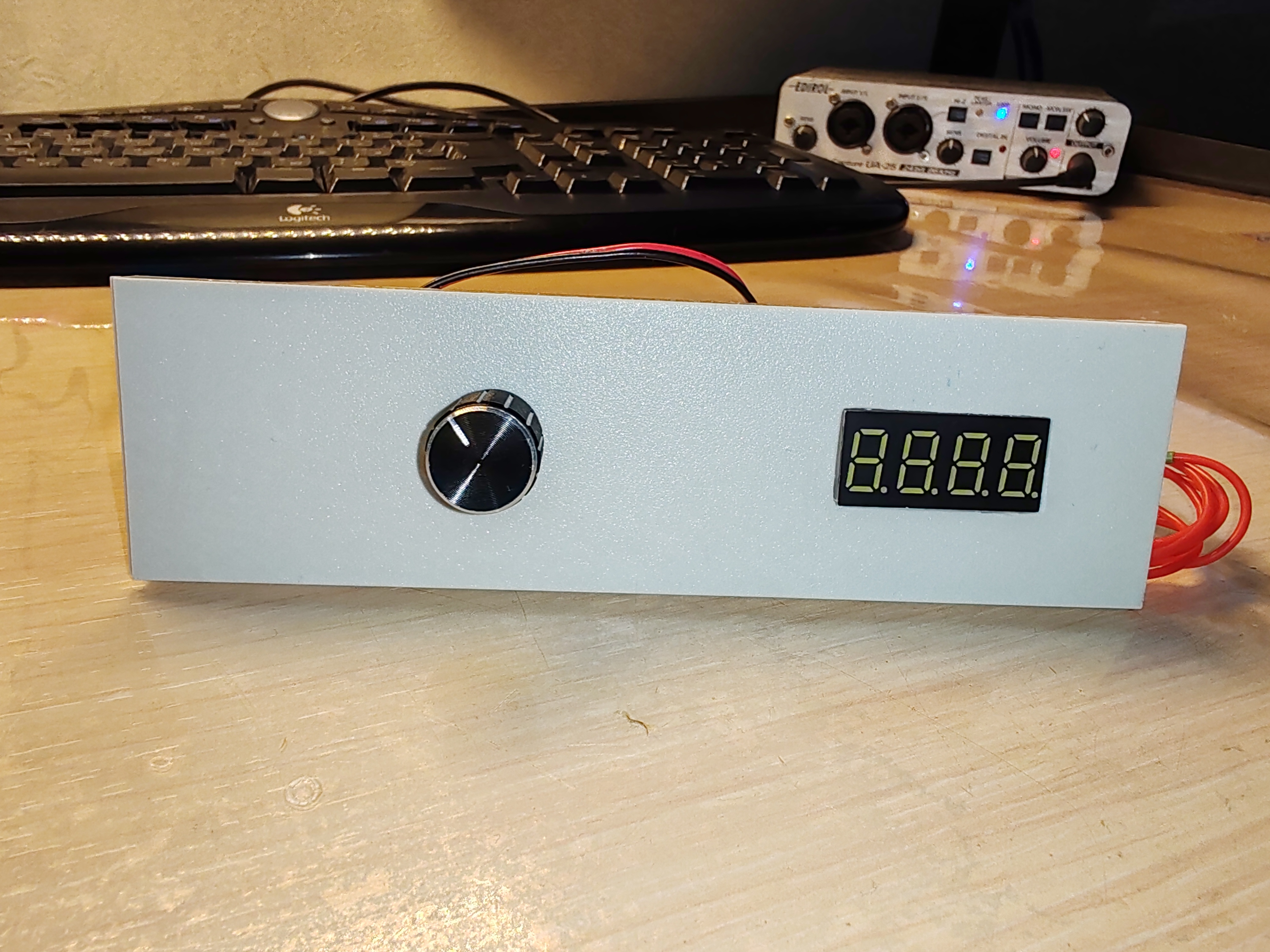

@Hustler, неужто тротл-бластер?



он



Аналоговую часть от цифровой вообще отличаешь ?
Стабы +8V/-8V на гусе питают выходные/входные линейные усилители, стаб +5V скорее всего питает только ЦАП основного чипа. Токи мизерные, грется стабу нечем. На AWE греется цифра, которая питается с +5V ISA шины напрямую.

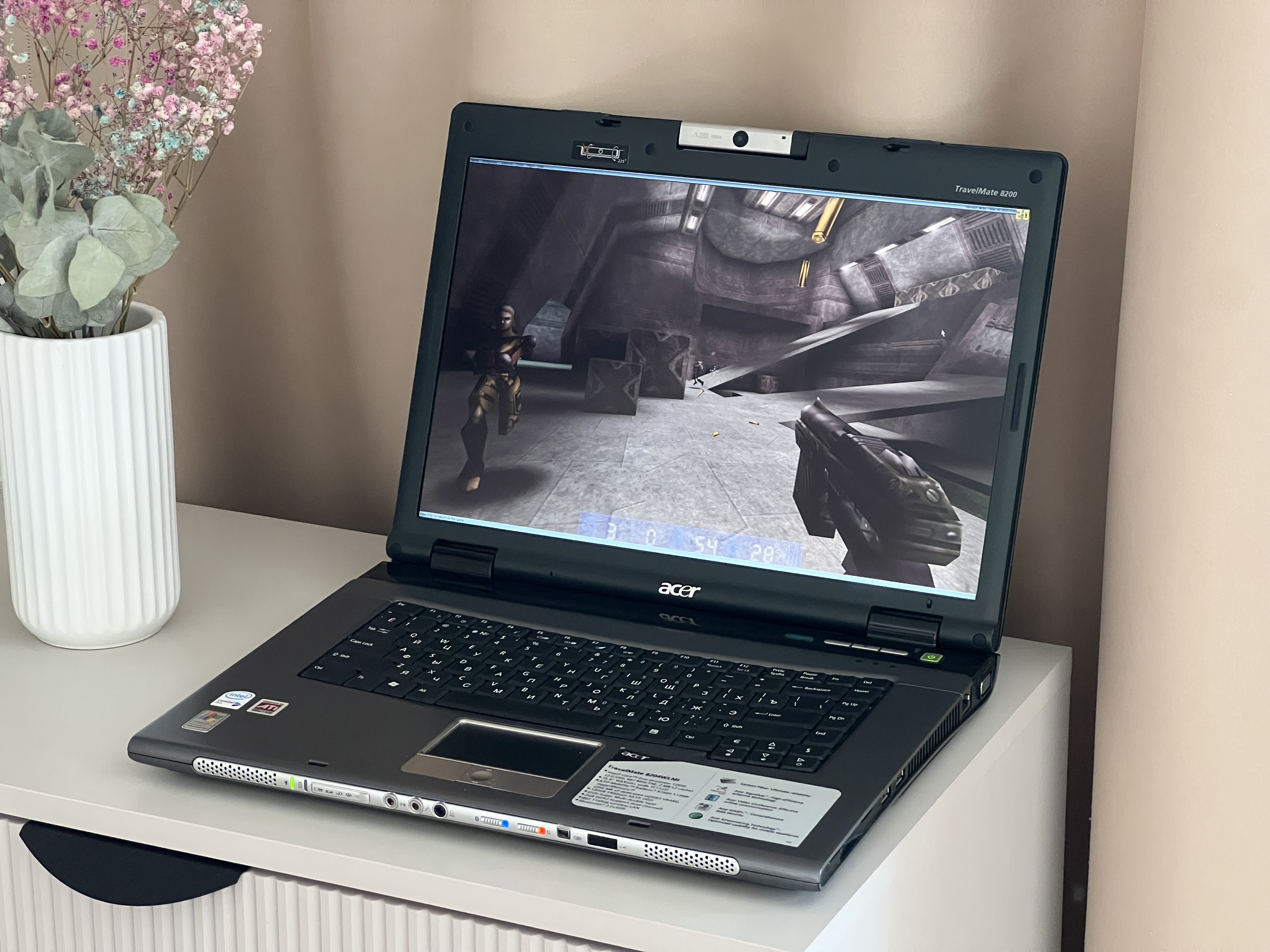

Друзья, ну я как обычно Месяц на авито лежал аппарат, я думал, думал и купил! Acer Travelmate 8204. Не нужен был, но дешёв и с любимой мной ATI.

Комплектация:
- Core Duo T2500 (2ГГц, 667МГц)
- 15.4" дисплей с разрешением 1680x1050
- ATI Mobility Radeon x1600 (256МБ DDR3)
- 2ГБ DDR2
- 500ГБ HDD

Плюсы:
Хорошее железо, отличный экран (хоть и тёмный), удобен в обслуживании, достался в хорошем состоянии. Клавиатура отличная: все кнопки на своих местах, FN и CTRL не поменяны местами, правый Shift нормального размера, мембрана мягкая. Мне нравится. Ноут у меня второй день, этот текст я набрал на нём без какой-либо боли.

Минусы:
Звук очень слабый. Сломана защёлка на крышке (вылетела пружинка). Кулер громко тарахтит, но с каждым запуском становится тише. Аккумулятор вроде был мёртвый, но сейчас оживает — в последний раз проработал 30 минут, во второй раз почти сразу сообщил, что разрядился.

Из игр попробовал Far Cry 1, Half-Life 2, UT 2004, Hitman Contracts, Blood Money и Quake 4. Из них только последние две идут не идеально, остальное — летает. Некоторые даже на родном разрешении дисплея.

В каком-то смысле ноутбук скучный — всё работает, игры запускает без танцев с бубном. Ну как так

Планы:
Как обычно — ещё одна железка, на которой можно пройти какую-нибудь игру. Надо бы найти оригинальный софт от ноута. Дрова я нашёл по ID, а вот фирменный софт не помешал бы. Хотел бы сказать, что починю пружинку в защёлке, но для этого нужно разбирать рамку дисплея, а это в половине случаев заканчивается отломанными креплениями — не хочется. Было бы смысл заменить кулер, но с каждым запуском он шумит всё меньше. Я уже его разбирал и смазывал, но, видимо, там нарушен баланс.

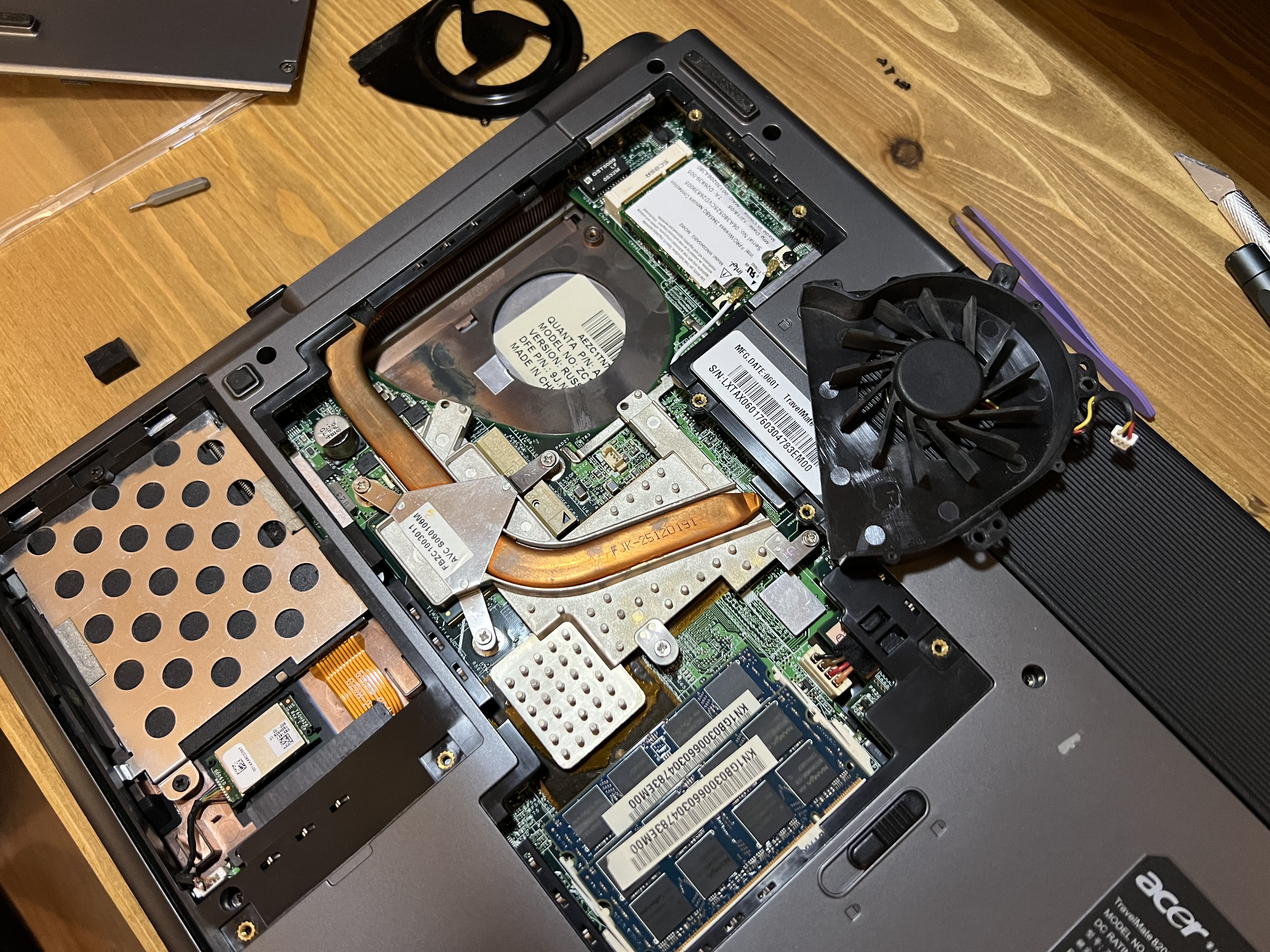

Ещё отмечу: здесь через один люк можно полностью обслужить систему охлаждения. Всё снимается, мажется и ставится обратно.



P.S. Разумеется, поставил XP — и тут неожиданно хорошо работает интернет. Браузер Supermium, даже без боли зашёл на dtf.ru.

P.P.S. Ноутбук стоил 2800 долларов в 2006 году. По нынешним ценам — примерно 350 000 рублей.
