Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



ATI Radeon x1600 (256МБ DDR3) - была ацки горяча , в декстопных ПК даже снабжалась медным радиатором с турбиной, даже не представляю как она греется в ноуте, надо бы проверить ее температуры в 3д режиме. Возможно по результатам потребуется хорошая термопаста и улучшение прижима.

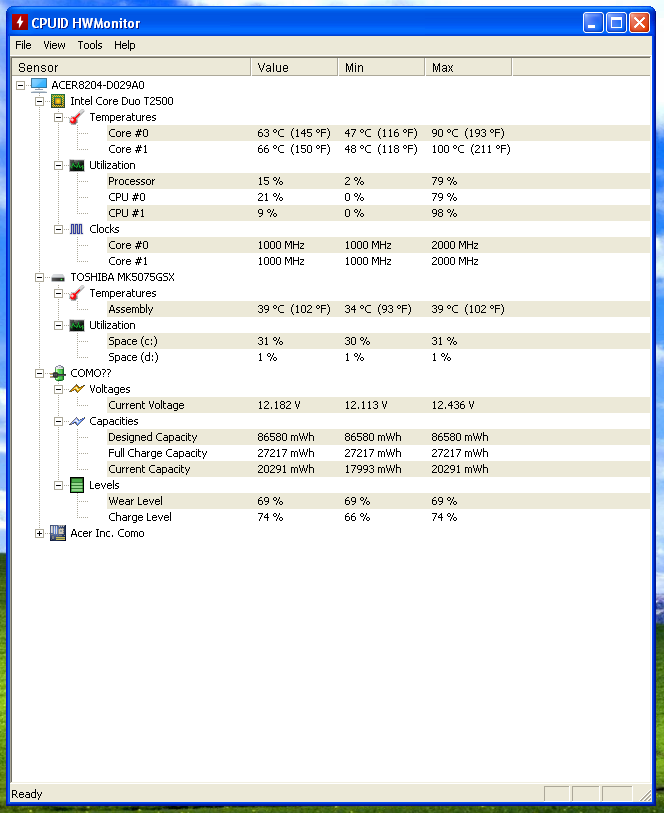

@s11, Ваша не то что правда. Я запустил кваку 4 и побегал чутка с мониторингом. На видяхе сенсора нет, но тк видло и проц на одной трубке, наверно +- можно оценивать их совместную температуру = 90+

Буду разбирать. Странно, что оно еще живо.



ну, у меня x1600xt с пассивным охладом, вообще никаких проблем не было



В общем разобрал я СО и тут были до меня, на проц нанесли жидкий металл. Убрал, постваил термушку с фазовым переходом. Хотел еще на видяху и хаб, но там большой зазор и с завода лежит термопрокладка. Заменил на жидкий лаирд (6,4 теплопроводность, надеюсь ок).

Больше ноут в сотку не долбится.



Видеочип через жидкую термопрокладку? Неужто такая дичь? Какова бы ни была теплопроводность этих прокладок, а 6,4 - это достаточно много, в реальности вряд-ли столько, а теплопроводность алюминия (сплавов для радиаторов) около 200 В/(м*К) - почувствуйте, что называется, разницу. Поэтому если зазор велик, больше 0,1-0,2 мм, а отводить нужно не пару ватт, то все эти прокладки работают очень плохо. Тут нужно выбирать зазор подогнанной пластинкой из меди или алюминия. Если нужна изоляция (это не для процов и видях), то применяют нитрид алюминия с теплопроводностью около 180, т.е. почти, как у алюминиевых сплавов из которых делают радиаторы или оксид бериллия у которого теплопроводность сравнима или даже чуть выше теплопроводности чистого алюминия (из которого только пластинчато-сборные радиаторы, вроде Залмана): 230-250 Вт/(м*К). Жаль BeO дороговат (кг бериллия сейчас за 300 килорублей, в оксиде его ~36% и весьма дорогая технология производства, в гражданской технике таких прокладок не было и в «лучшие времена») и в пылевидном виде токсичен, а так бы знатная термопаста из него вышла Теплопроводность тепловых трубок очень высока и может составлять тысячи Вт/(м*К) - гораздо выше, чем у меди.



@SanTix, сейчас с завода используют термопрокладки с фазовым переходом.



Фазовый я на проц положил. А на видео тут была прокладка с завода. Толстая. Ябы может медную пластину положил и фазовый переход с двух сторон, но пока нету.

А в целом лаирд бренд хороший.



@coolerman, зависит от того, сколько ватт отводить. Если до 10-15 Вт, то это одна история, а если 100-150 Вт, то уже совсем другая. Теплопроводность ведь своеобразный эквивалент сопротивления и чем она ниже и чем толще прокладка, тем больше градиент температуры на ней, а нам нужно быстро отводить тепло и поддерживать температуру кристалла, как можно ниже. На «жвачке» толщиной 1 мм может быть градиент до нескольких десятков градусов, на тонком слое хорошей термопасты: вплоть до 1-2 градуса. С прокладкой из металла будет, разумеется, два слоя пасты, если прокладку не паять к радиатору.

@vorob, просто всему своё место: эти «жвачки» хороши, чтобы отводить единицы ватт от чипов памяти и т.п. Их плюс в том, что они «дышат» и не отлипают от поверхностей в отличии от обычных «резиновых» прокладок они могут работать практически без прижима. Выше это не критика «жвачек», а лишь мои сомнения, что так стоит охлаждать горячие GPU. Сколько, кстати, Вт у неё TDP?

ЗЫ: Жаль, Вы не сфотали подошву СО - можно было прикинуть, как лучше сделать прокладку. Я, обычно беру прокладки максимального габарита и креплю винтами (если нужно плоско - вплетай) к радиатору через пасту или изолирующий прокладку, если нужно изолировать. Я околокомпьютерные СО часто использую «не только лишь по назначению» паять к СО с трубками нужно осторожно: они часто собраны на легкоплавком припое с началом плавления (не всегда это не эвтектика) всего около 130 градусов.

ЗЗЫ: Прокладки с фазовым переходом хороши где поверхности гнёт при нагреве и прижим плохой. Где не гнётся и всё прилегает хорошо, «фаза» не нужна. Выдавливание пасты компенсирует прижим. Тепло в пастах и прокладках проводит наполнитель, ПМС или полимер, загуститель жидкой базы почти всегда практически изоляторы. Отсюда и, например, колебание теплопроводности КПТ-8 и её аналогов: чем жиже и удобнее для намазки, тем хуже проводит тепло. А «фазу» я впервые увидел на 486-м более 30 лет назад: радиатор был прикреплён к чипу пластиковым фиксатором, прижим был очень слабым. Прокладку была почти твёрдая при комнатной температуре, но размягчалась при нагреве. Оторвал только при нагреве. Отттирать растворителем замучился «Камень» тогда менял, кулер сменил на «пентиумный» (родной уже сильно зашумел), крепил иначе (уже не помню, как именно, вроде на винтах, т.к. было к чему, к слову, иногда паял латунные втулки к нулевым шинкам, и крепил через шпильки, что хотел). Подозреваю, что подобные пасты/прокладки с «фазовым переходом» были и раньше середины 90-х. В кавычках потому, что фазовый переход это когда лёд плавится в воду, а когда резиноподобная паста постепенно размягчается от нагрева - это изменение вязкости. Силиконовое масло из обычных термопаст имеет очень высокий индекс вязкости и мало меняет вязкость от температуры, а суммарная вязкость пасты за счёт аэросила меняется ещё слабее. А «фазовые» прокладки замешаны на пасте с низким индексом вязкости. Вот и весь
«секрет».



На некоторые RTX 5xxx начали ставить, так как на предыдущих сериях были массовые проблемы с выдавливанием термопасты. Там, куда больше указанных 100-150вт. Кто менял на 4 серии, пишут, что температуры не хуже, чем на термопасте, а дельта со временем не увеличивается.



по термопастам же правильный принцип нанесения таков:


так что "выдавливание" - получается термин от лукавого.
PS : в идеале поверхность радиатора еще и чуток шлифануть очень мелким абразивом.



Всё звучит здорово. Только вот оно с завода так нанесено. И я сам явился владельцем такой карты. Но на термопрокладки я так и не перешел. Менял термопасту 3 раза, потом продал карту и купил новую. На другой уже такой проблемы не было.



Я всё же чуть о другом: прокладки или пасты с т.н. фазовым переходом вместо обычных - это одно, а жидкие термопрокладки с большим зазором в миллиметр или около того - другое. Если к этому РТХэ радиатор прикрутить даже через 0.5 мм, то он, или сдохнет сразу или даже не запустится по защите.

Трешачок, однако - Нивка халтурит. Голокристальные чипы очень ровные, т.е. траблы были у радиатора. Уж не думал, что в 21 веке возможны такие проблемы с мехобработкой. В космос такое не запускают... Концептуально я против решения вопросов дерьмового качества такими методами. С чиплетными GPU может и так придётся изгаляться, но у 50ХХ их нет.

Не стоит. Если нет плоскошлифовального станка, то на современных радиаторах поприличнее можно только плоскость завалить. Сильно улучшить вряд ли что удастся, а если радиатор в такой шлифовке нуждается, то лучше его поменять. Цуток шоркнуть можно только если есть забоины или крупные царапины, их снять легко. А вот подошвы транзисторов, особенно кетайских мелких ТО-220 я, бывает, подшлифовываю.

ЗЫ: Медную прокладку под пайку или прижим через прокладку большой площади сделать очень гладкой с одной стороны легко. Нужно её нагреть до красна и кинуть в воду. Медь в отличии от углеродистой стали при этом становится очень мягкой, гораздо пластичнее, чем при остывании на воздухе и отваливается большая часть окалины. После чего её ещё нужно подтравить от остатков окалины в слабом растворе кислоты и проковать на толстом полированном стекле. Одна из поверхностей станет идеально ровной.

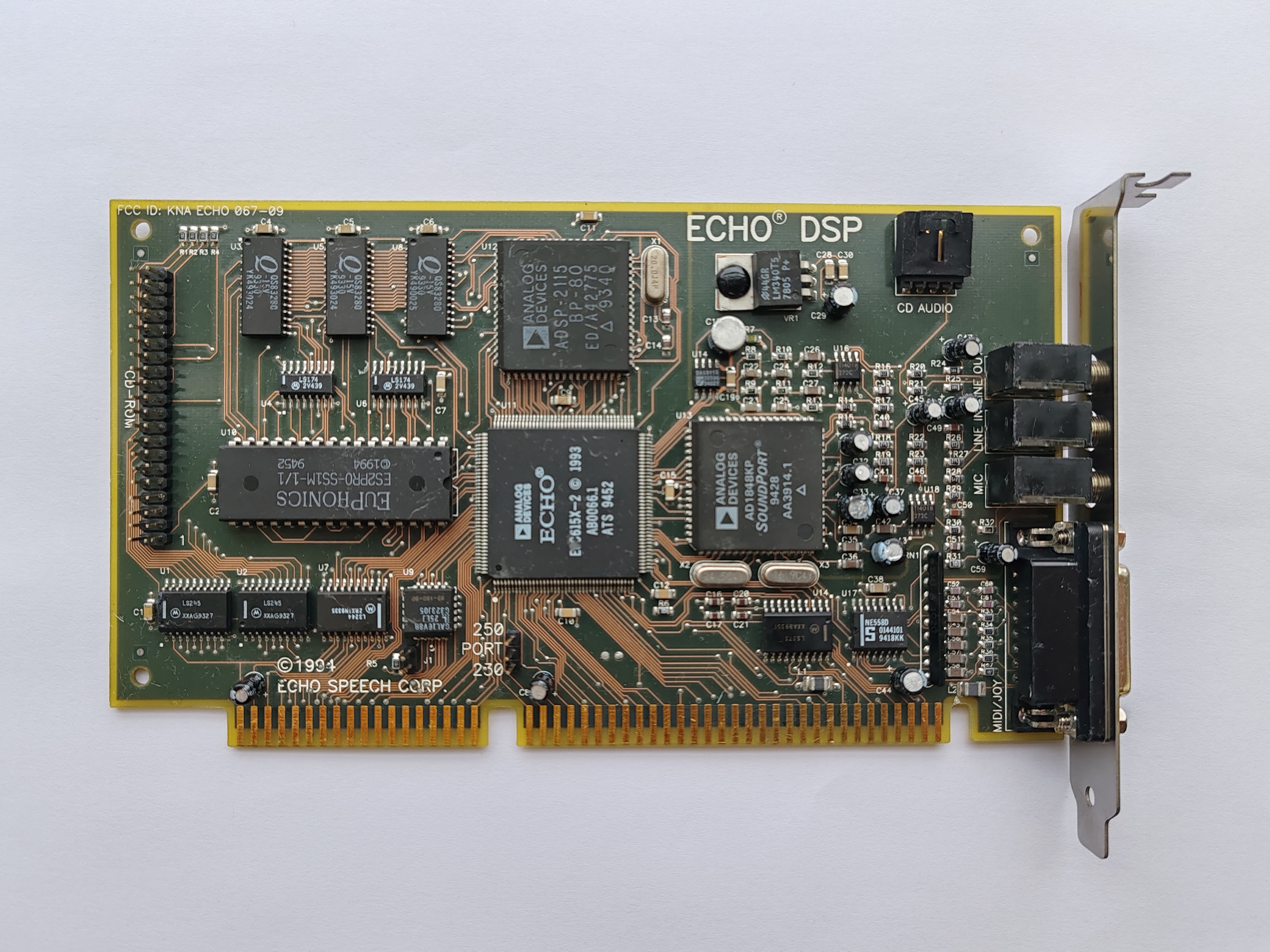

ECHO



Чето даже не нашел ни в одной базе описания этой железки.
Это чтото SB FM совместимое ? или тут какойто свой вейв-тейбл стандарт?



тут вместо "или" надо поставить "и". Это что-то SB-FM совместимое со своим вейтейблом на мегабайт.

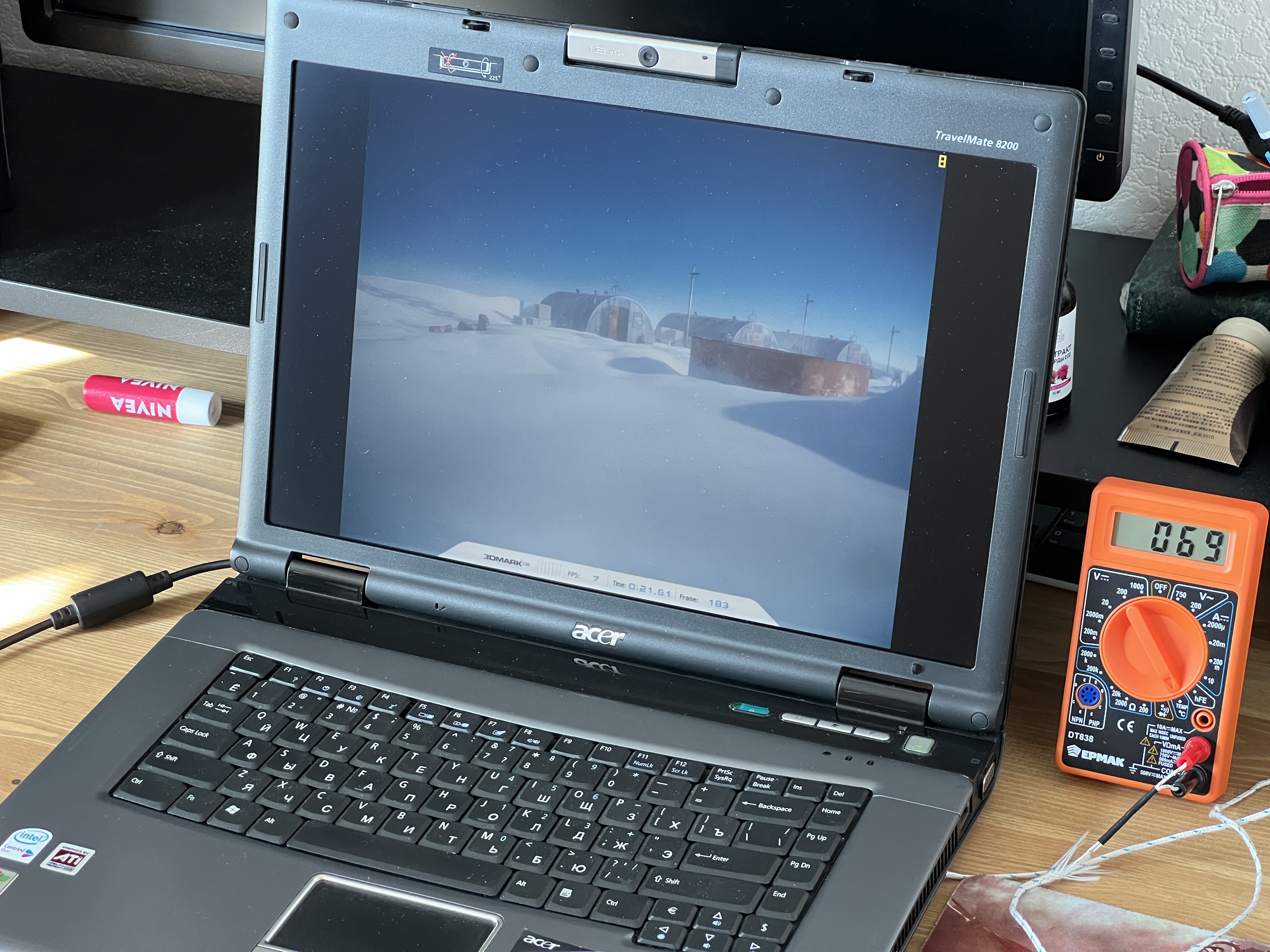

Так как на видеокарте Х1600 нет термодатчика я подкинул термодатчик внешний. Ну принципиально проблемах температур я не увидел. Датчик прям в щель между чипом и радиатором сунул, получаются в жижу жидкой термопрокладки.

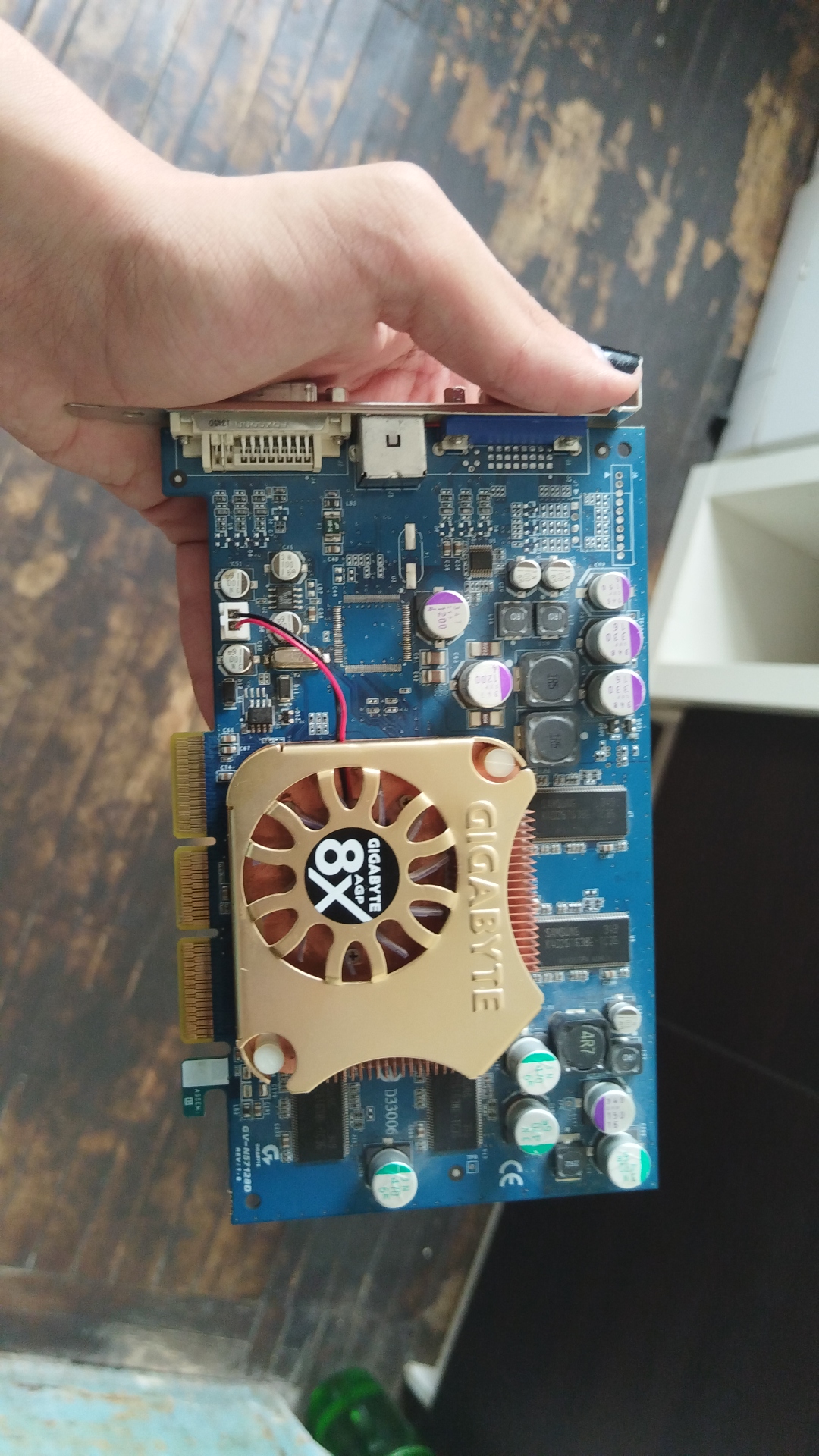

Nvidia GeForce FX5700 128m от вендора Gigabyte, по мощностям иногда кажет равный (или даже больший) фпс с радеоном 9600XT



Совместима с AGP 1.0 бордами ? Или лучше не рисковать ?



@vorob, так Вы измеряете температуру радиатора, а не видеочипа.

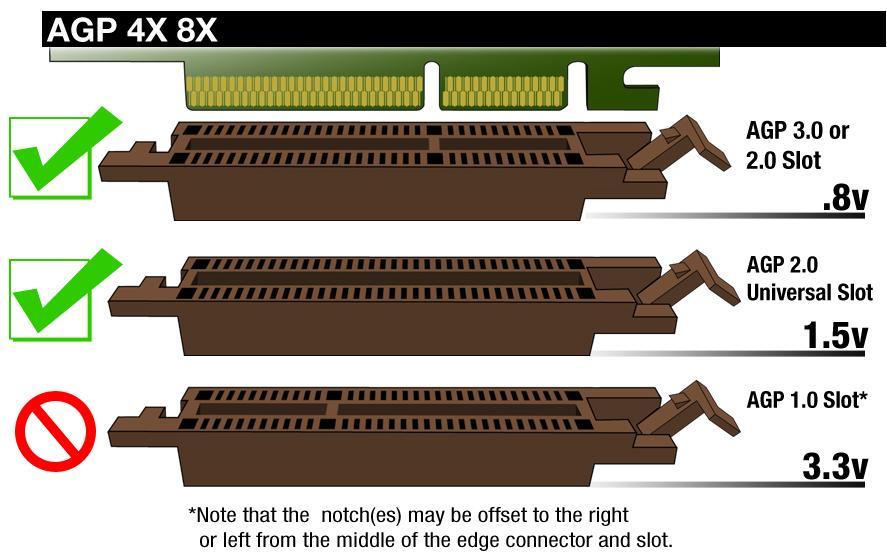

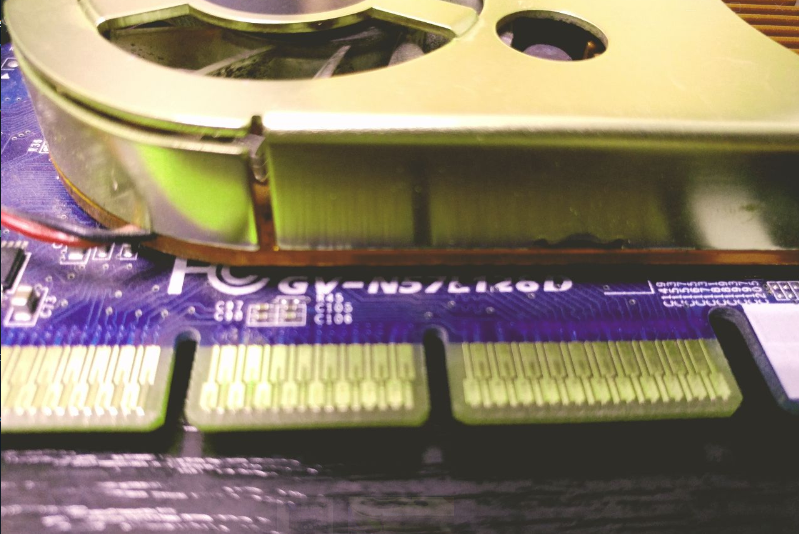

Разъем на карте универсальный, физически в мать влезает. Вывод?

--- добавлено 29 июл 2025, предыдущее сообщение размещено: 29 июл 2025 ---

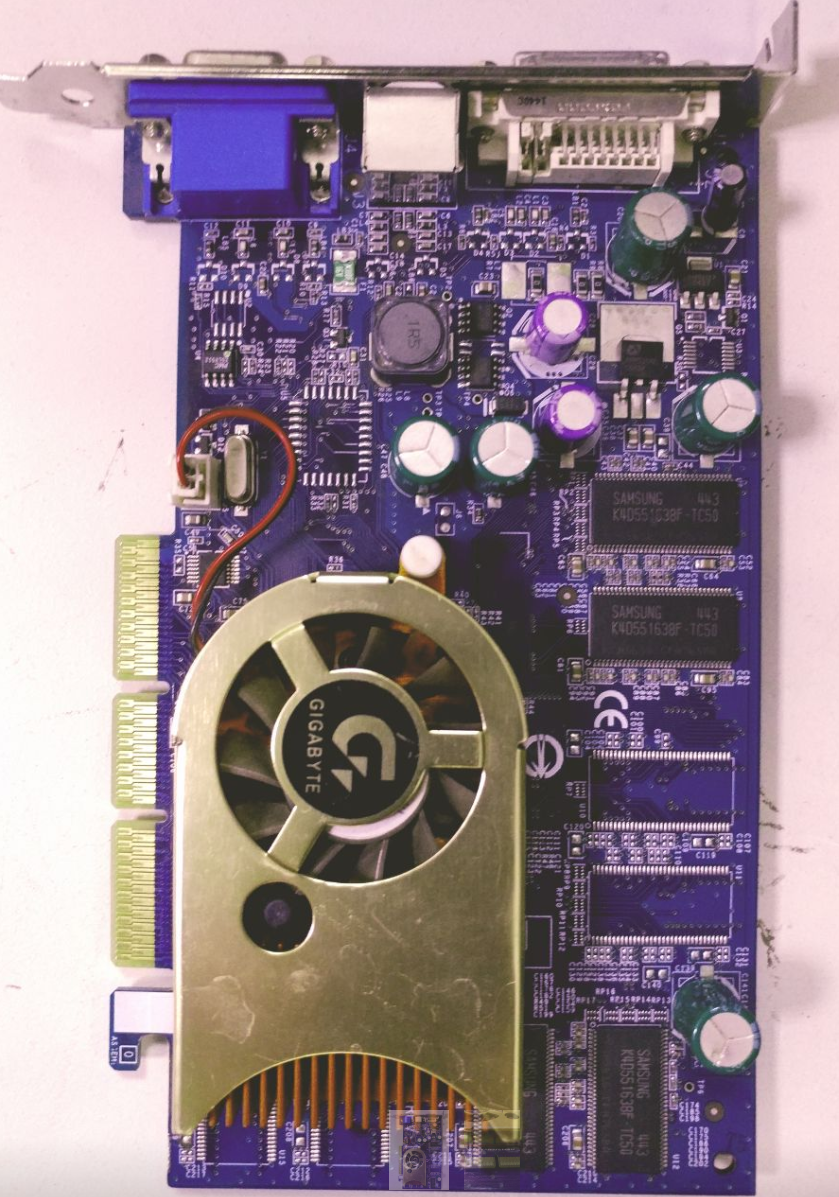

Вот LE-версию нашел, на 440ZX работает.
