Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov

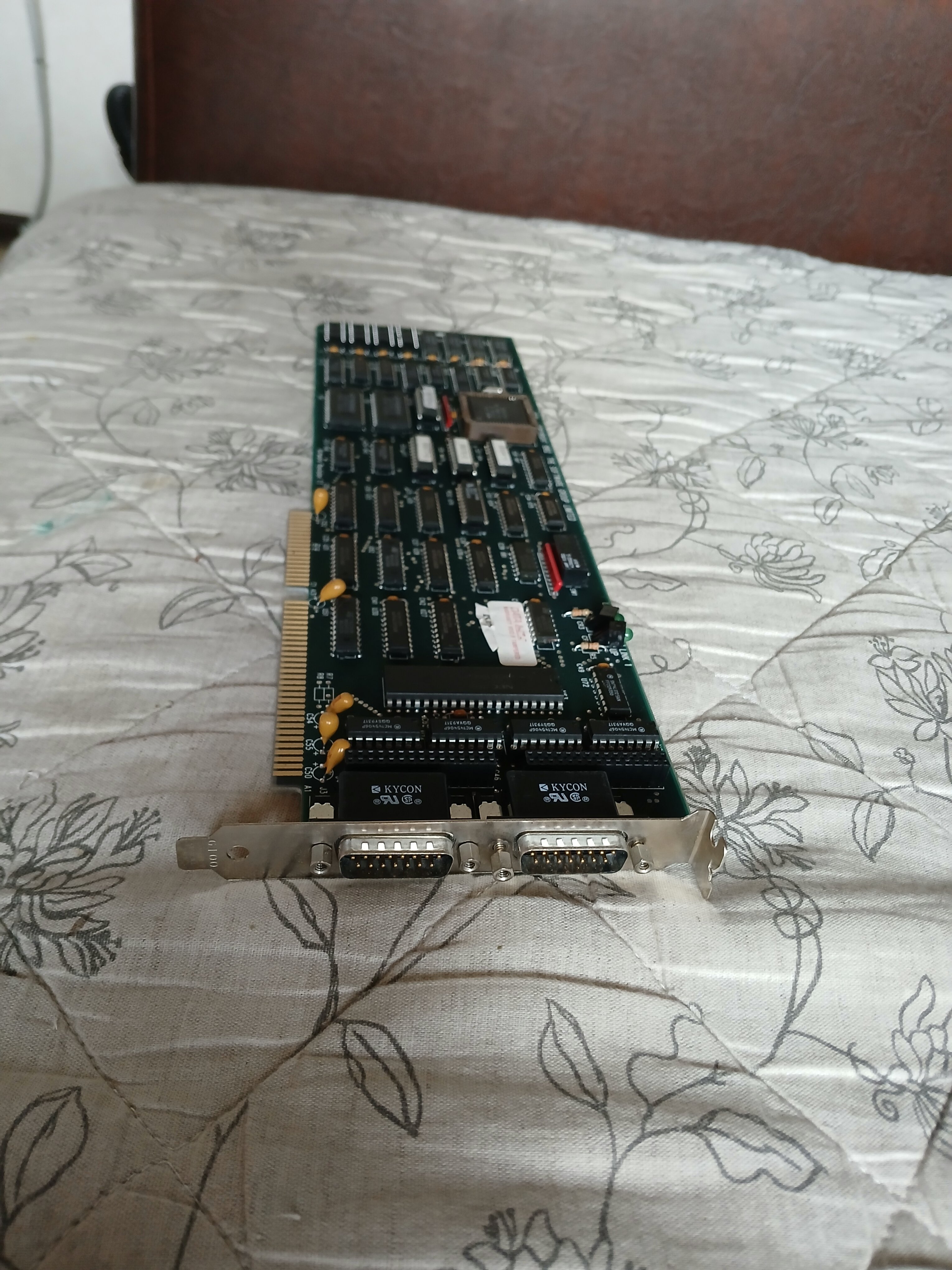

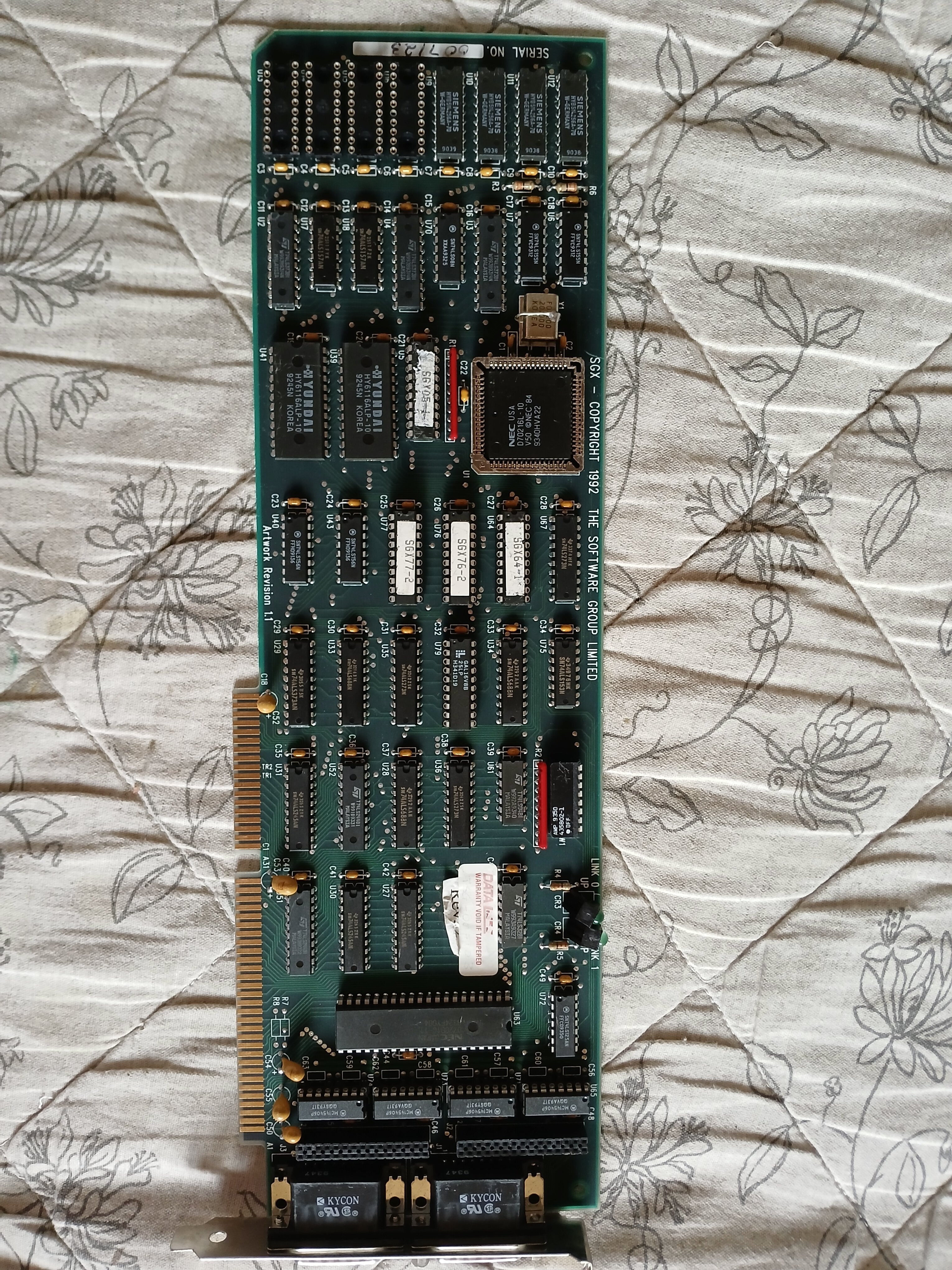

всем привет ! поможете опознать ? интернет про это либо не знает ничего , либо я что-то не так ищу ))) пробовал все " вариации на тему " - ничего вообще ! очень похоже на видеокарту 512кв видеопамяти , с расширением до 1 мб , но разъёмы очень странные

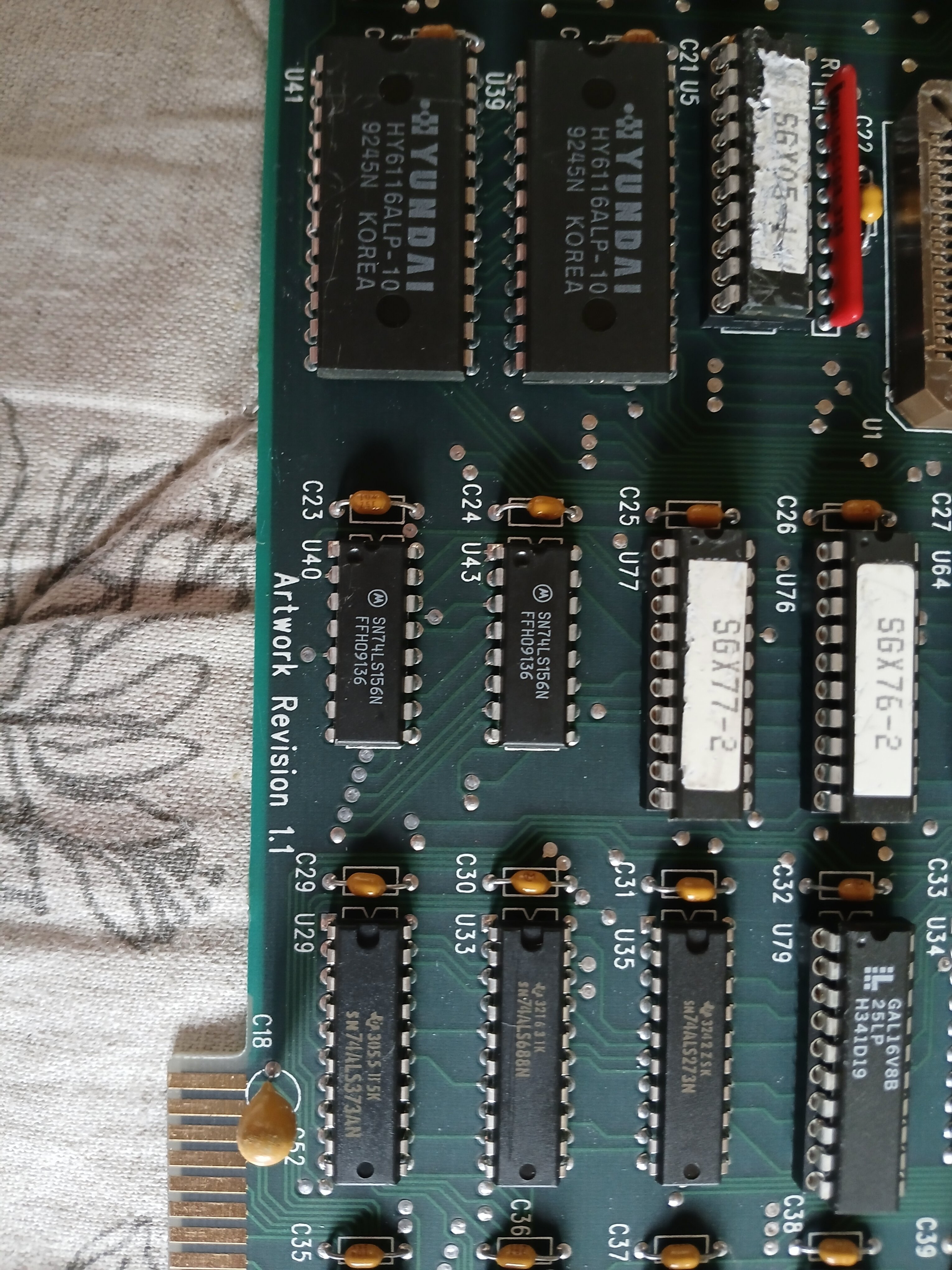

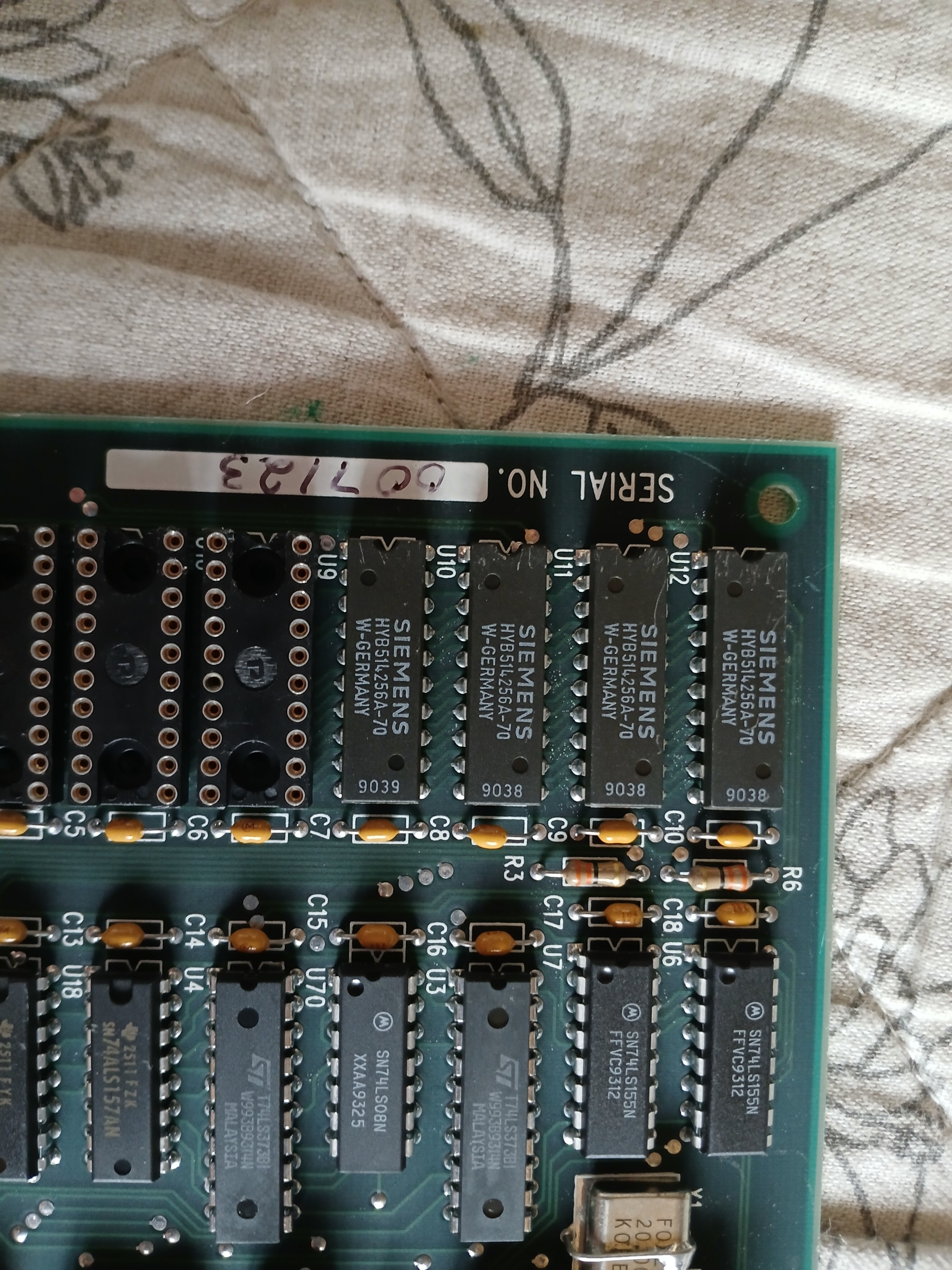

На карте куча 74-й логики, как минимум 4 чипа вероятнее всего программируемой логики, 16-битный процессор общего назначения от NEC, около него 4кб SRAM, явно на 16-битной шине.
Память DRAM в чипах 256k x 4, явно надо ставить пакетами по 16 бит. Т.е. по 4 таких чипа, в сумме на 512кб.
Не могу прочесть маркировку длинного чипа NEC в передней части карты. Если это окажется RAMDAC, то точно видеокарта собранная из каких-то компонентов для какой-то скорее всего проприетарной рабочей станции.
По серийнику, который ещё и рукой наносился, понятно, насколько "массовым" было производство оборудования с этой железякой.
Будет смешно, если вообще окажется из чего-то медицинского. Скажем, кусок из станции управления каким старым томографом.



@ClassicVoice,
ChatGPT

Судя по надписям и элементам на плате, это старая плата расширения для ПК, вероятно начала 1990-х годов.

Ключевые признаки:

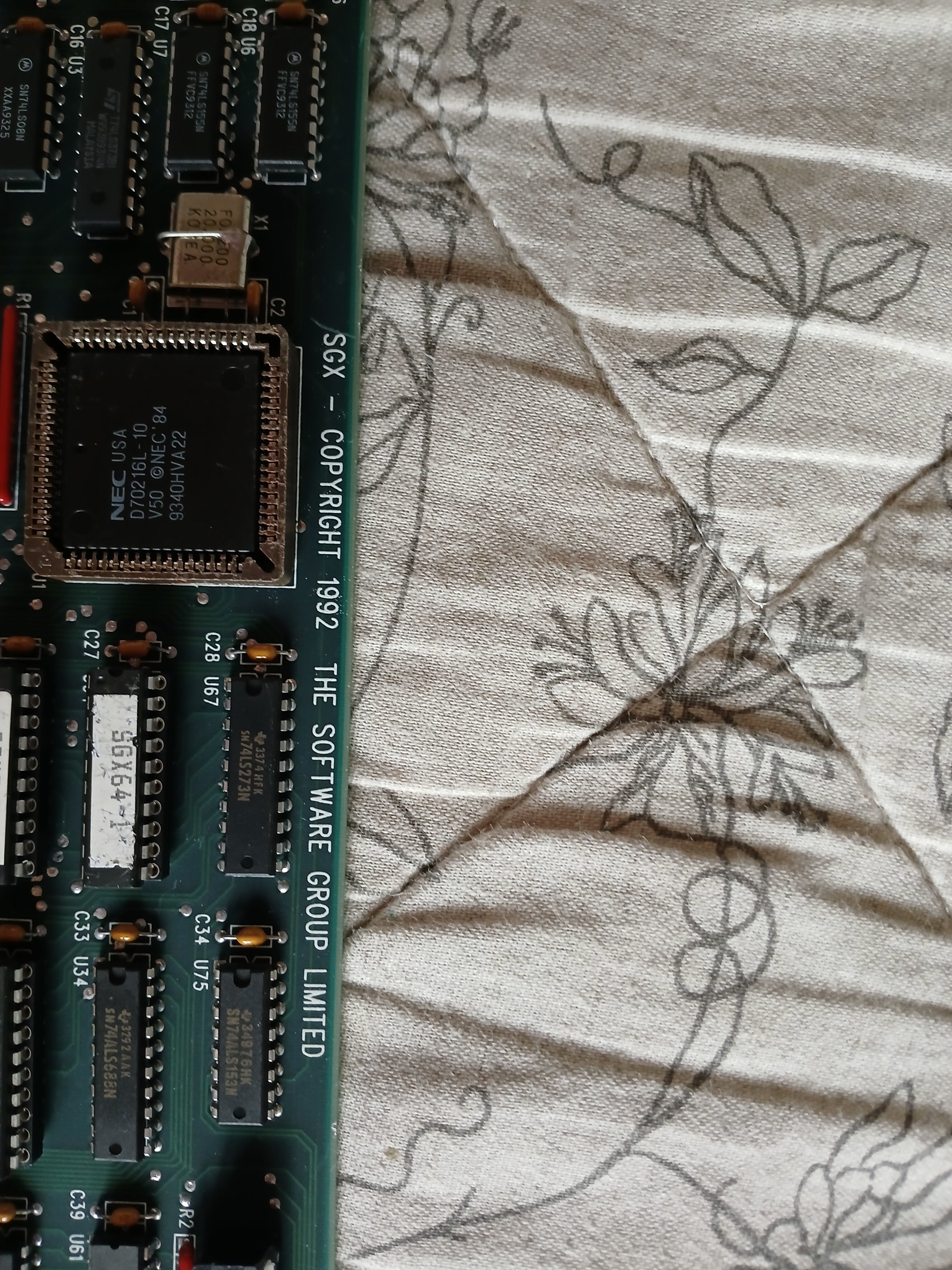

• На чипе посередине есть надпись COPYRIGHT 1991 THE SOFTWARE GROUP LIMITED, а также логотип SCN.


• Контакты снизу выполнены в виде ISA-разъёма (16-битная шина, использовавшаяся в IBM PC/AT и совместимых компьютерах).


• В нижней части находятся два разъёма DB-25 (с маркировкой KYCON), что указывает на то, что это двухпортовая последовательная/параллельная коммуникационная карта или плата с COM-портами.

Вероятно, это много-портовая последовательная карта для IBM-совместимых ПК, которая использовалась для подключения нескольких терминалов, принтеров или модемов. В 1991 году подобные платы часто применялись для POS-систем, мини-серверов или многопользовательских систем под DOS/Unix.

Если хочешь, я могу попробовать найти точную модель и спецификации этой платы, чтобы точно сказать, для чего она использовалась. Хочешь, чтобы я поискал?

...

Похоже, это «умная» последовательная плата для ISA-ПК:

Что это

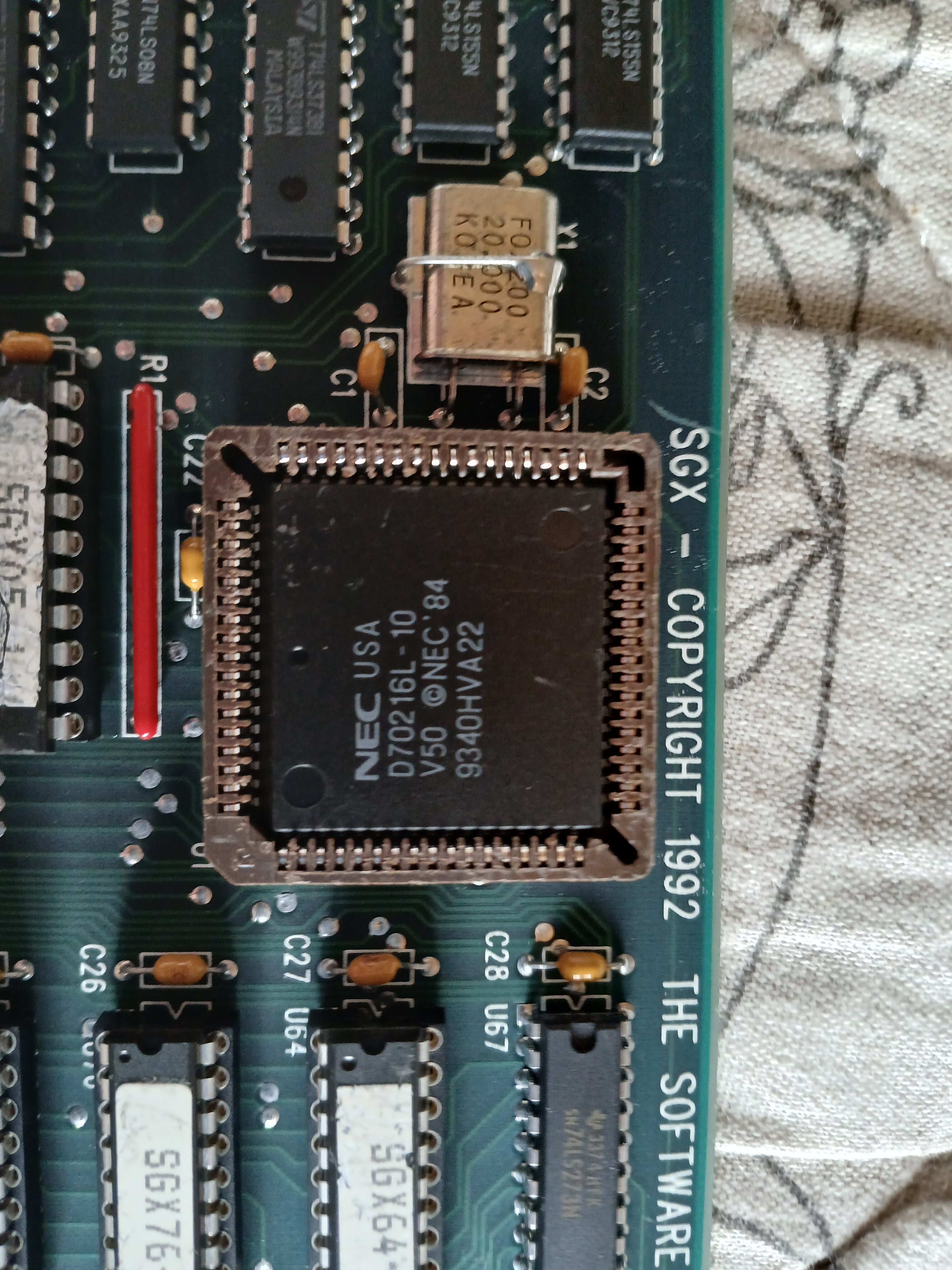

SGX — NETCOM Dual Port I/O Board (модель SGX-V50) от The Software Group Limited (Канада). На плате стоит процессор NEC V50 и ПЗУ с прошивкой SGX; на планке — два DB-25 для линий связи. По документам FCC эта модель так и значится как NETCOM Dual Port I/O Board (JBP, Class B ).

Для чего использовалась
NETCOM у Software Group — это подсистема для X.25/широкополосных соединений (часто под Unix/SCO и др.). То есть плата служила как интеллектуальный двухпортовый синхронный/асинхронный адаптер (X.25/SDLC и т. п.) для подключения модемов/каналов по DB-25.

https://fccid.io/MI4-SGX-V50?utm_source=chatgpt.com
https://device.report/software-group/sgx-v50?utm_source=chatgpt.com
https://www.companylisting.ca/The_Software_Group_Limited/default.aspx?utm_source=chatgpt.com



в передней части D72001C-11

Multi-Protocol Serial Controller

--- добавлено 10 авг 2025, предыдущее сообщение размещено: 10 авг 2025 ---

я правильно начинаю неспеша понимать , что нужно идти в подвал за феном , и начинать выпаивать память , которую можно поставить в иса видеокарты ? ))))



Зато первые впечатления и эмоции от такой находки тоже на дороге не валяются.



M14-SGX-V50~VINTAGE | eBay
Судя по фото в лоте, карты выпускались и в 95-м. Но за 3 года наклепали ещё примерно 7 тысяч экземпляров.
Это что-то не особо распространённое, не имеющее отношения к видеокартам. Если не собираешься нырять в глубины юниксов, сетей и остального - смело на продажу (скорее всего за копейки), или в распай.



уже выпаял память , сунул в трайденты 8900 и 9000 . в 8900 рам дак умер , а с 9000 не понятно . монитор загорается , а картинки нет . рам дак и биос рабочие . ищу даташит на TCK9002NP , нет нигде . ни один поисковик его не находит . есть подозрение на эту микруху

--- добавлено 10 авг 2025, предыдущее сообщение размещено: 10 авг 2025 ---

нормальное состояние - растопырил\затопырил ))))))

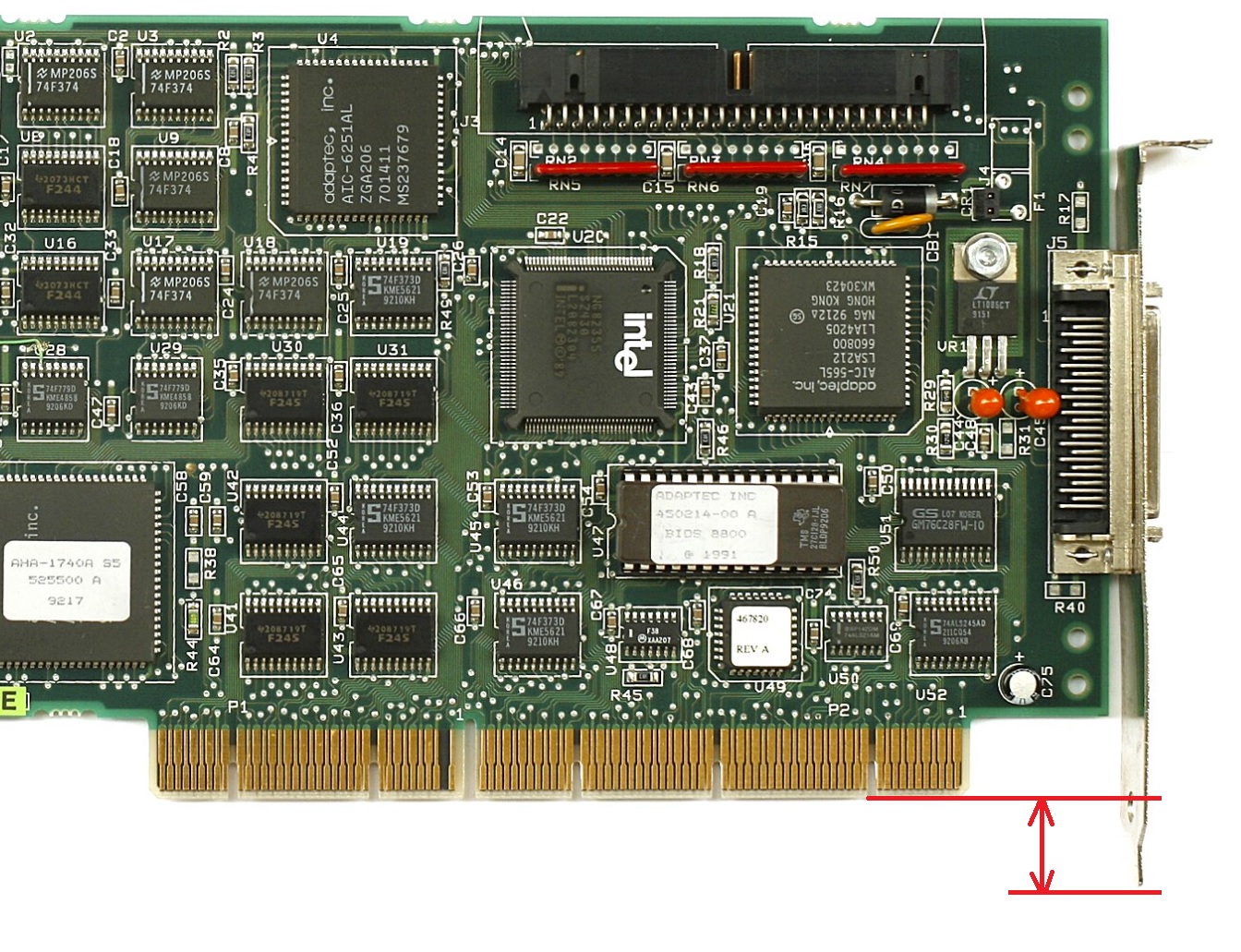

У кого есть платы EISA? Можете померить это расстояние?



похоже я от вас жду кучу планок к ISA видеокартам ))))



Планки неплохие там и цена вменяемая.
А еще там есть удивительные люди заказывающие почтой штучно винты для крепления CD приводов,
ну либо я чето не понимаю в этой жизни и к какимто ультра-редким сидюкам подходит только чтото нестандартное.



Это специальное обьявление для тех, кому например бесплатно нужно выслать, или например если планки с первого раза не подошли.

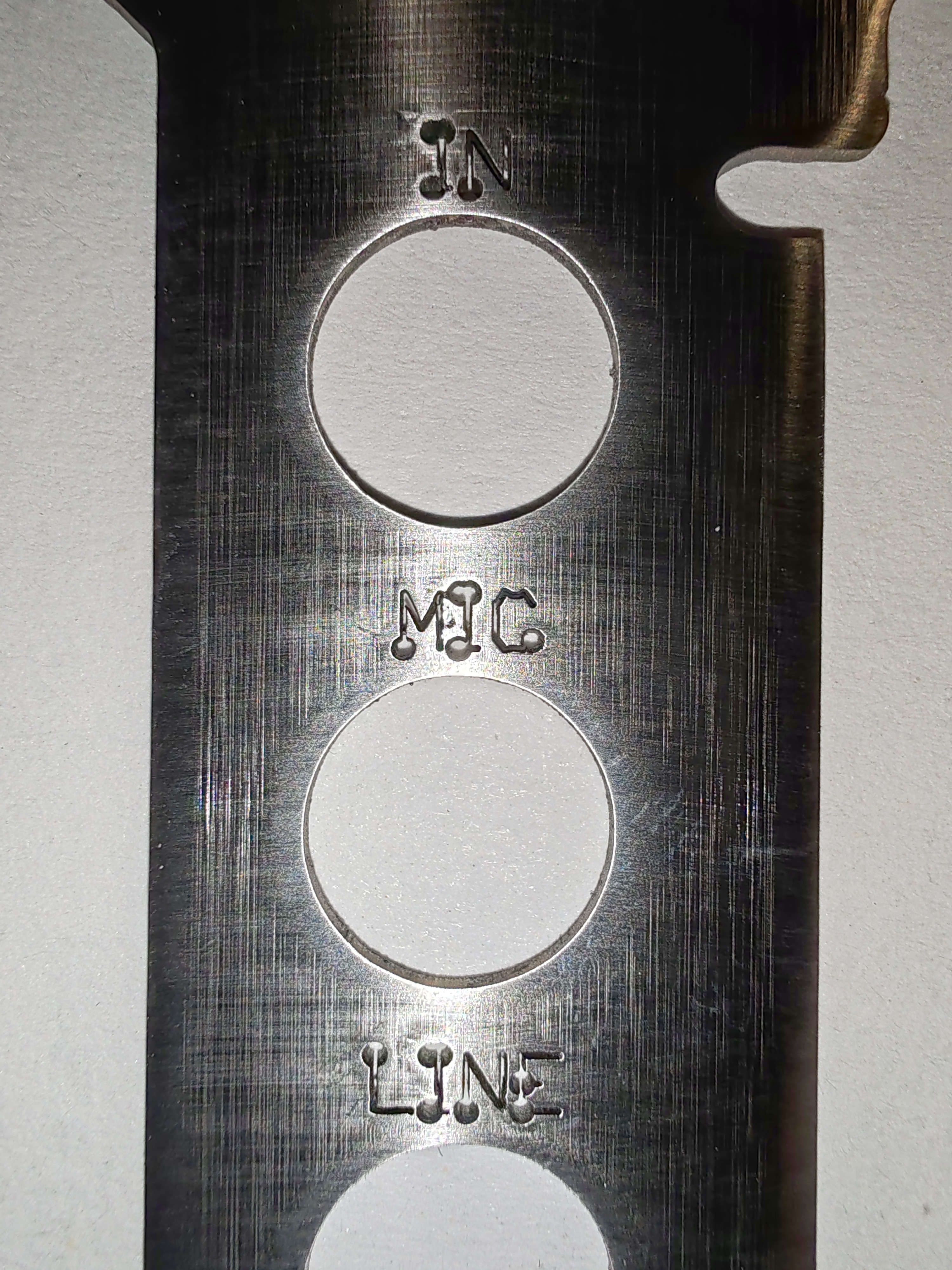

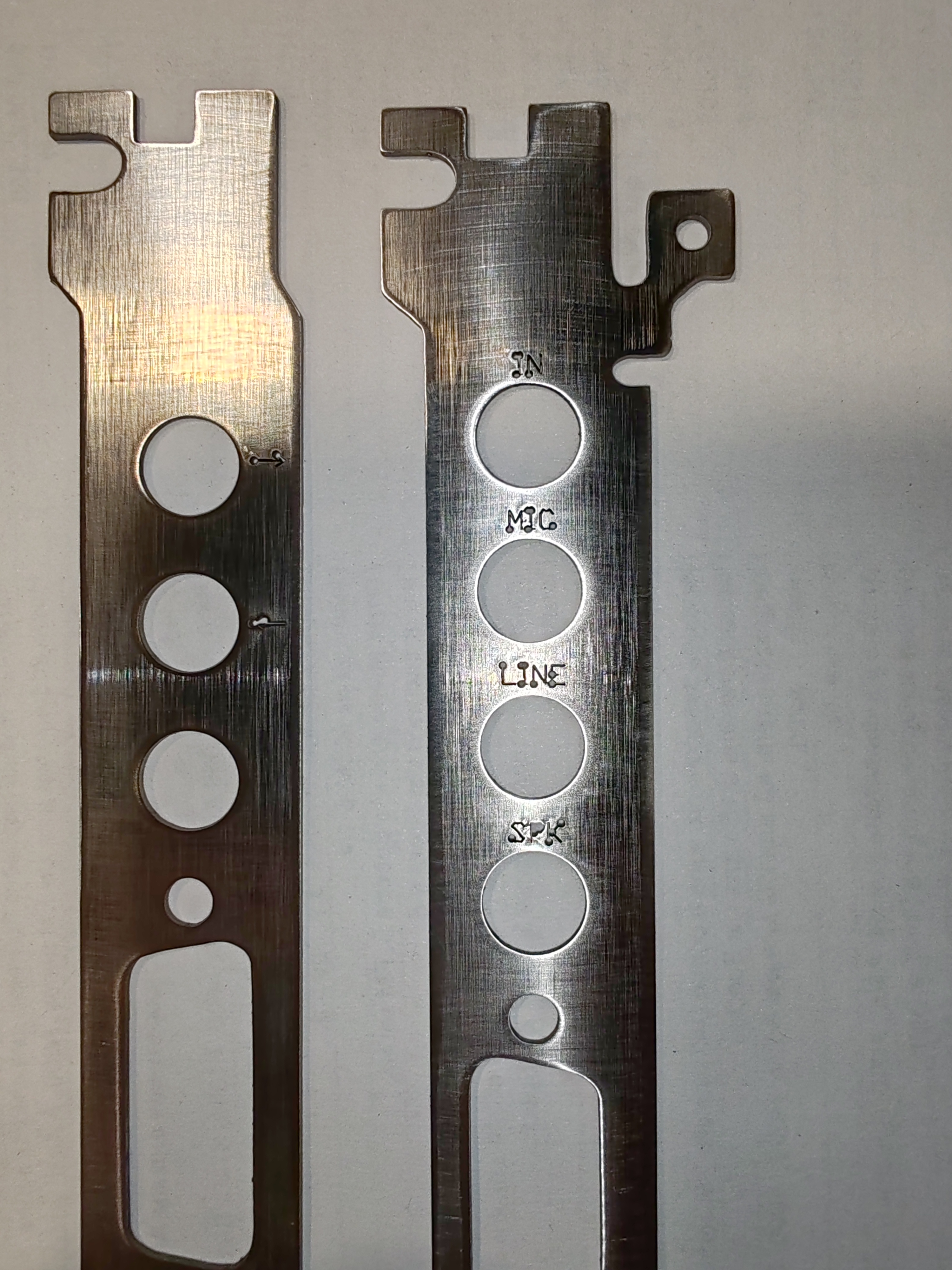

я знаю ))) уже на SB AWE32 поставил планики , и очень гиморные на Digidesign Audiomedia III - сразу всё встало как родное , и ничего натягивать не пришлось - все совы целы и глобусы не испачканы ))))



это кстати редкость, когда нестандартные заказы подходят с первого раза, да еще и с "ушами".
Для AWE я даже делал с надписями, но выходит не очень.



Ну такой сомнительный метод сквозного прожига это очень трудоемко и накрутку в цене потянет.
На ориг планках на заводе все это скорее всего наносили лазером.

Я думаю стоит делать обычными трафаретами буквы (S,L,I,M) - черная масляная краска нанесеная кусочком губки достаточно прочно ляжет на обезжиреную пооверхность металла и трудоемкость метода в человеко-часах будет минимальна.

Либо 2й вариант бытовой гравер ( если вдруг он есть в наличии) , но несколько дольше в работе и нужен навык ровно писать им.



На заводе это выдавливали



На заводе при штамповке на штампах были надписи. Всё на одном многопозиционном прессе-автомате происходит: на первую позицию заходит лента, а с последней снимаются готовые планки. Если позиций много - штампуют в 2-3 ручья. Для планки хватает, ИМХО, 4 позиции включая разгрузочно-загрузочные. Никаких лазеров, онли технологии 30-х годов большинство современных прессов этак с 60-х годов имеют больше 4 позиций, поэтом вангую, что снимают по 2-3 планки за один цикл.

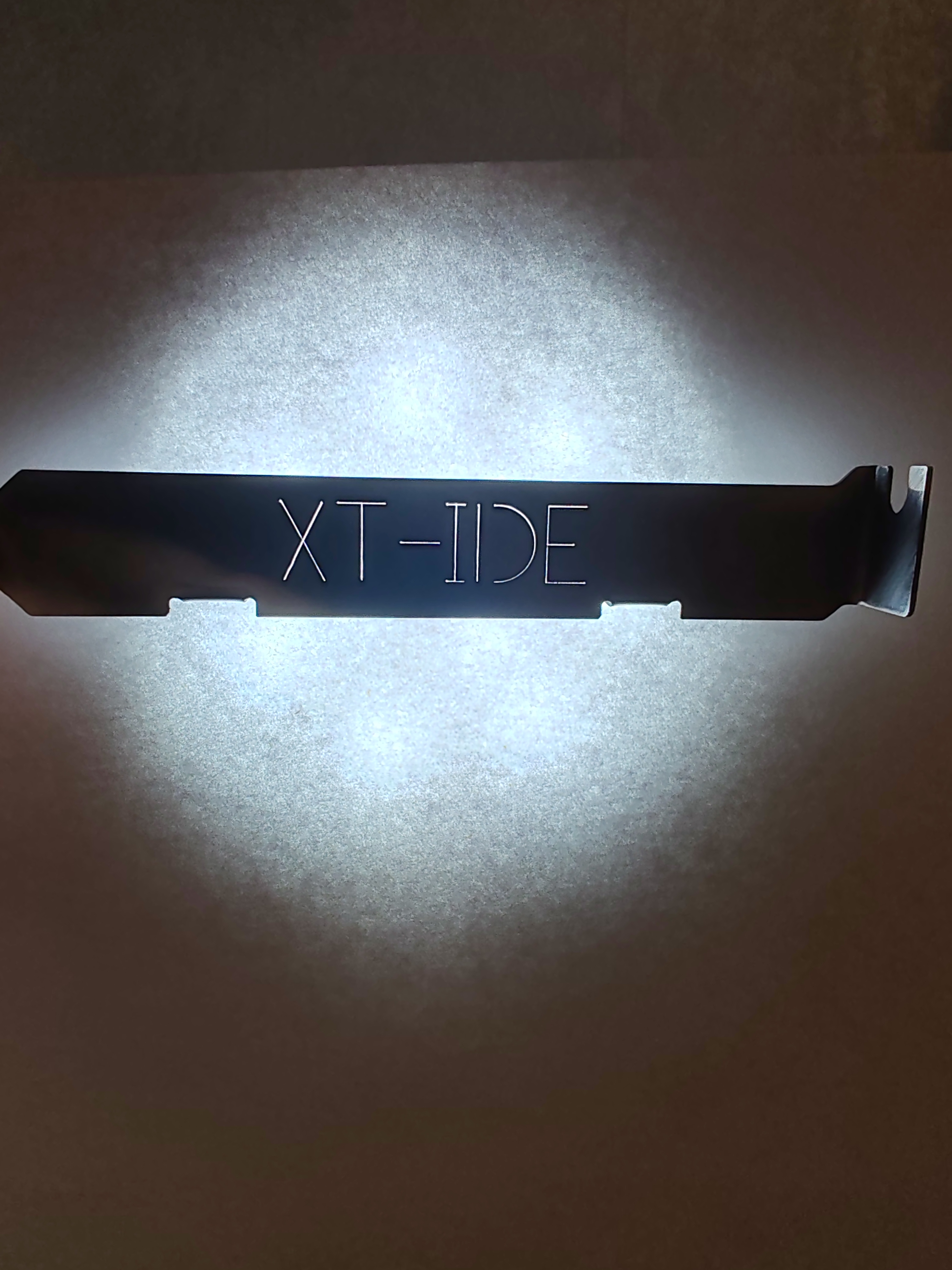

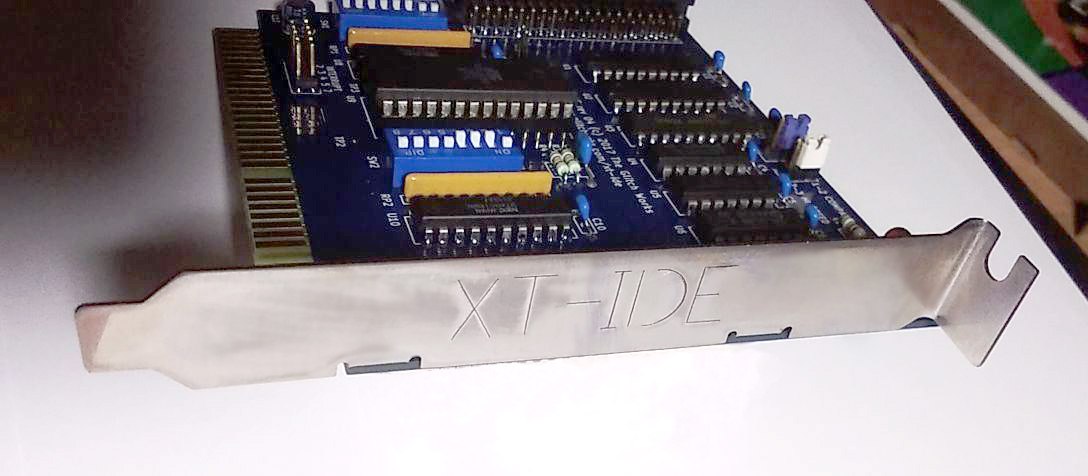

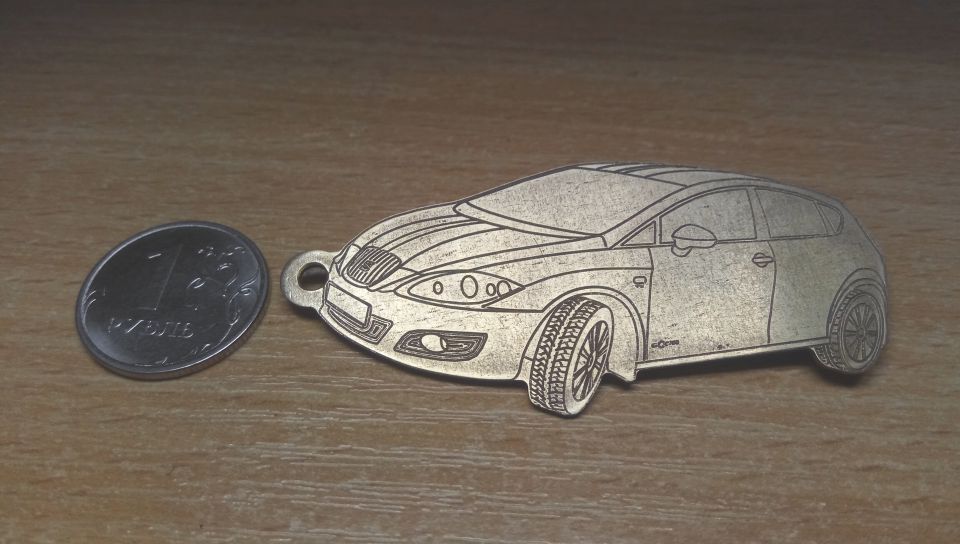

Гравирую надписи на фрезере с ЧПУ.
Китайская конусная фреза вполне позволяет делать толщину линий от 0,2мм

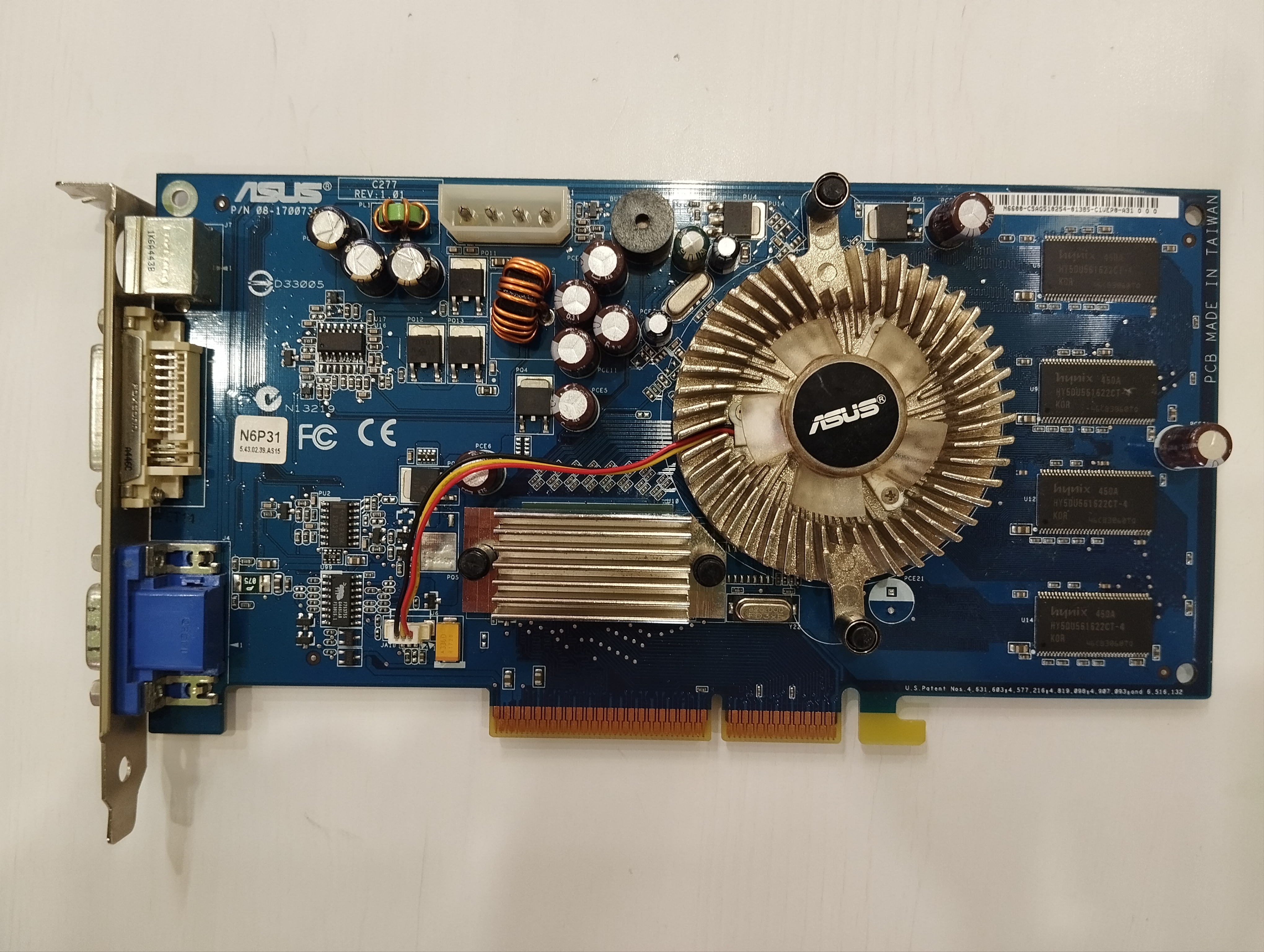

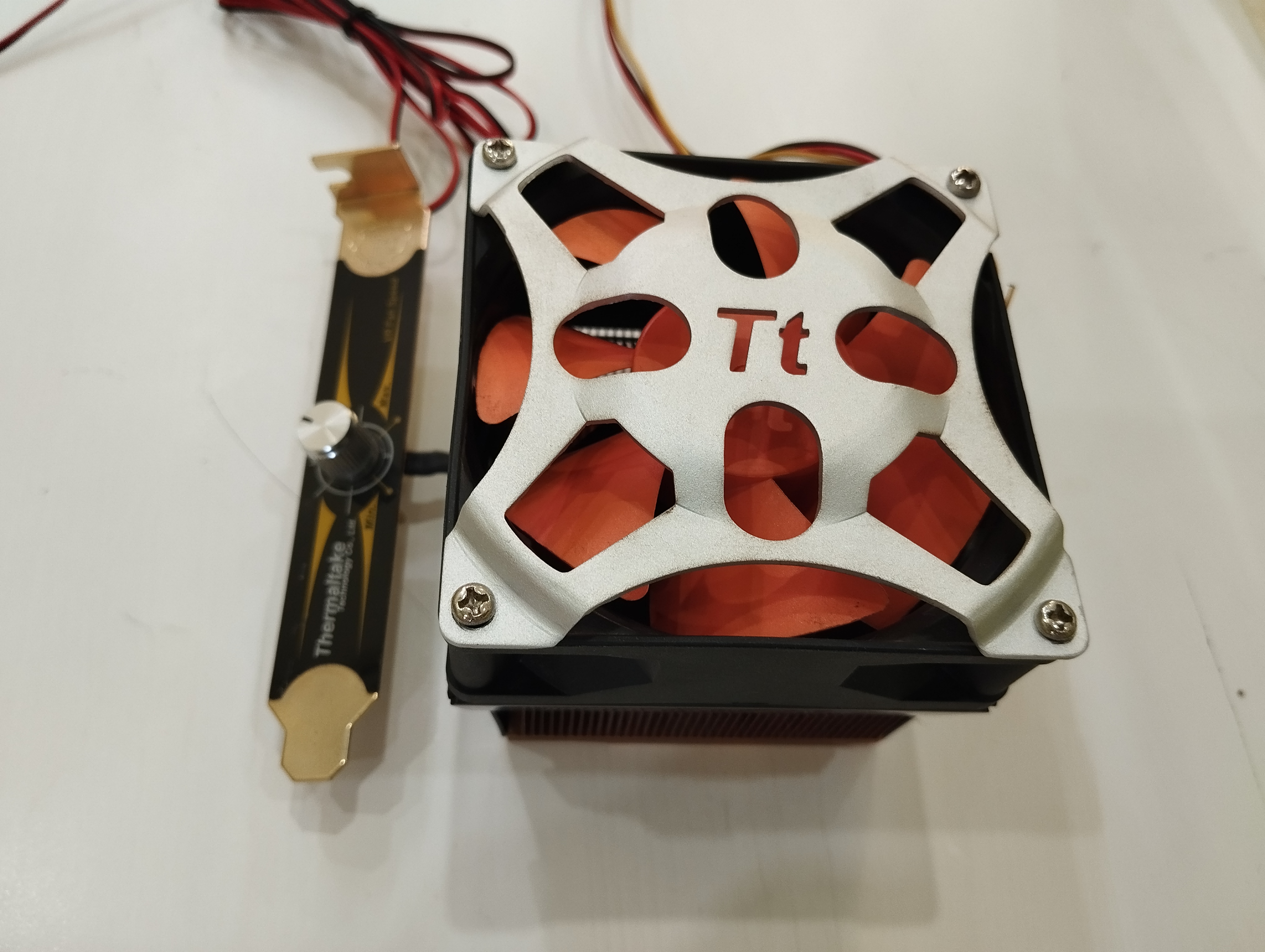

Что за модель вентилятора? , чистая медь, с регулятором, воет как серверный).достался вместе с системником и картой 6600



Поиск указывает на такую модель: тык.



Он цельно-медный ? Возможно и на сокет 7 встанет, если контактная площадка 50х50мм размером.
