Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



@MaTocoB, да это-то понятно, но это не мешает всем Вудам быть обычным бытовушечным старым хламом для 99.999% людей. А по-сути они были хламом с точки зрения уникальности и качества в большинстве и тогда, кроме Обсидианов, каких-нибудь военных. А вот среди промышленных ПеКа полно и раритетов микротиражных и по качеству исполнения часто только присвистнуть и можно, несмотря на годы. Другой уровень. У всех же свои понятия хлам-нехлам и это нормально. Не агитирую всех на промки, но моя ретро-ДОС-машина на промышленной материнке и райзере. Под ранние винды на третий пень, как дойдут руки - тоже сделаю на PICMG. Вот тут может и Вуду-хлам придётся купить или переходник PCI-AGP - нету в промплатах AGP.



Как раз наоборот, "самое то" - объемы не более 512 МБ. Так как старые компьютеры не понимают объем более 504 МБ.



@Talking_Sword, это прям сильно старые, не под весь же период ДОС игровой. Но так-то да, для ХТ-386 древних - хороший вариант наравне с мелкими CF. Винты тех лет, ИМХО, сильно на любителя на только лишь традиционных развлечений Больно уж старые и ненадёжные в наши дни и всё более редкие, к тому же.



Я вроде бы тоже выкладывал.
Ну, думаю, можно и продублировать, а то что-то тут собственно по теме ничего давно не было

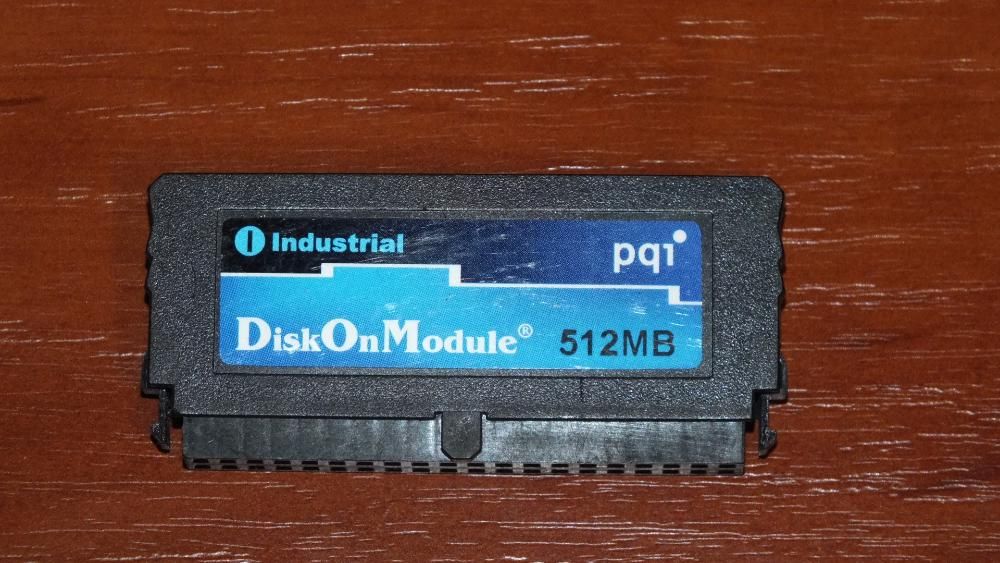

На старом ПК у меня стоит 512 МБ. Есть ещё на 32 МБ, но тот что-то барахлит, да и маловато будет.
А вот 512 - в самый раз!

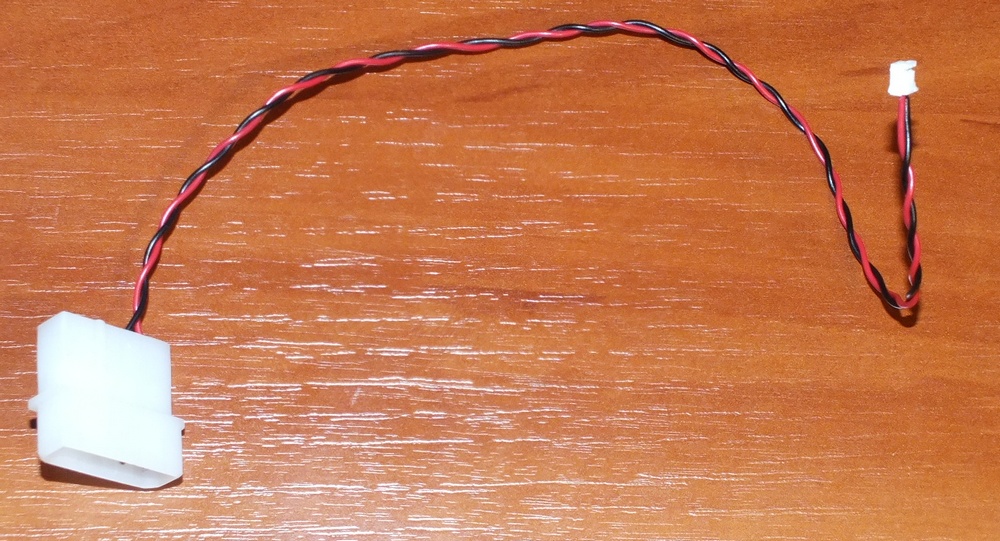

Изначально к нему ещё кабель питания полагался. Но - очень уж хлипкий, сломался быстро. Собственно, ради кабеля пришлось докупить ещё и модель на 32 МБ - но и тот кабель долго не выдержал.
Хорошо, что питание там чисто опциональное, - уже сколько лет работает без дополнительного питания.



Я купил пару таких от Apacer на 4Гб без пластикового корпуса. АТА66 поддерживают.
По поводу питания, без него не работают. 5В для питания есть в IDE на месте ключа по стандарту, но оно реализовано разве что в промплатах и древних материнках, где нет ключа.

Спрашивается, какая тогда в нтх ценность для ретрогейминга?
А так есть, конечно, на 845 и 865 чипсете, например. Но надо внимательно спецификацию изучать.

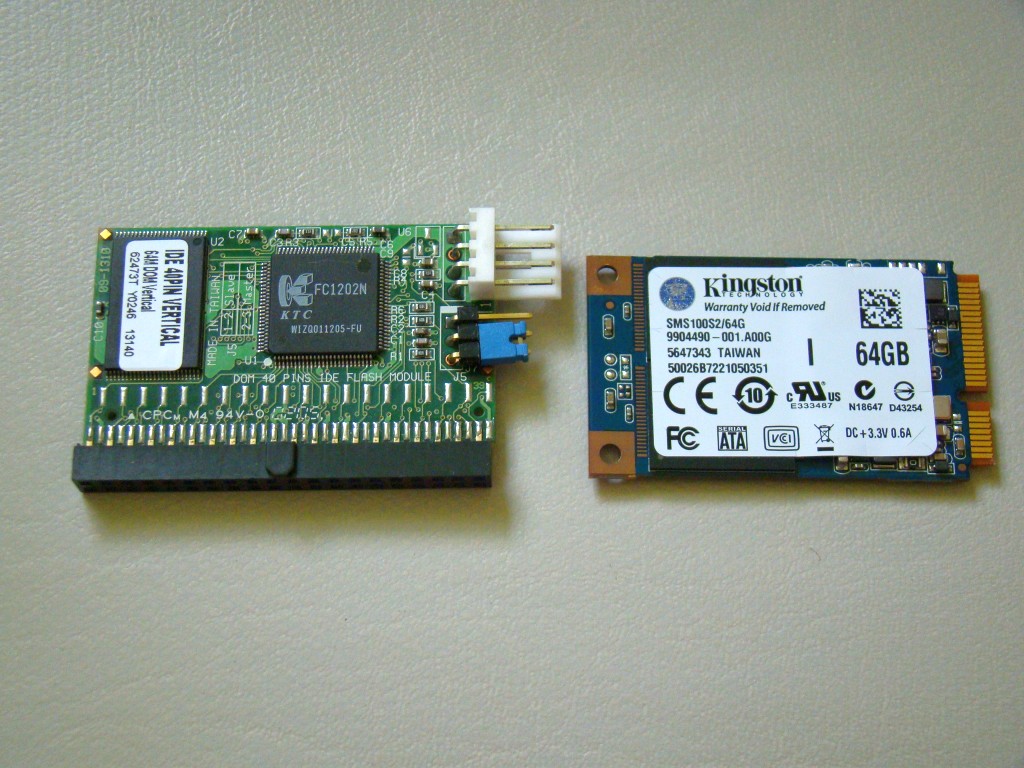

Мои - безкорпусные, тут один из них, в сравнении со старым SSD, появившемся примерно через 10-12 лет

--- добавлено 29 окт 2025, предыдущее сообщение размещено: 29 окт 2025 ---

DOM на 16МБ отличается от этого только тем, что запаян всего один чип памяти
У версии на 64МБ есть еще три чипа на обратной стороне.



Ну у меня примерно такие же, только хвост питания, как на фото@Uka,



А джампер там для Master/Slave?
У моих такой переключатель сбоку есть. Но вообще их предполагается прямо в разъём IDE вставлять - пришлось ещё переходник покупать, чтобы на шлейф подключалось (в паре с CD-ROM-приводом).



До совсем раритетов надо как следует в закромах ковыряться, а если быстро познакомить публику с некогда "писком прогресса", то вот наверное только что прям "под рукой" осталось)) Еще с конца 2000-х, в силу в том числе и объективных причин, променял традиционные "настольные" на заведомо неполноценные (в сравнении с десктопами) лаптоп-ноуты))

20251029-201743 hosted at ImgBB
20251029-201827 hosted at ImgBB



Доступностью карт в нормальном не максимально дешманском исполнении.

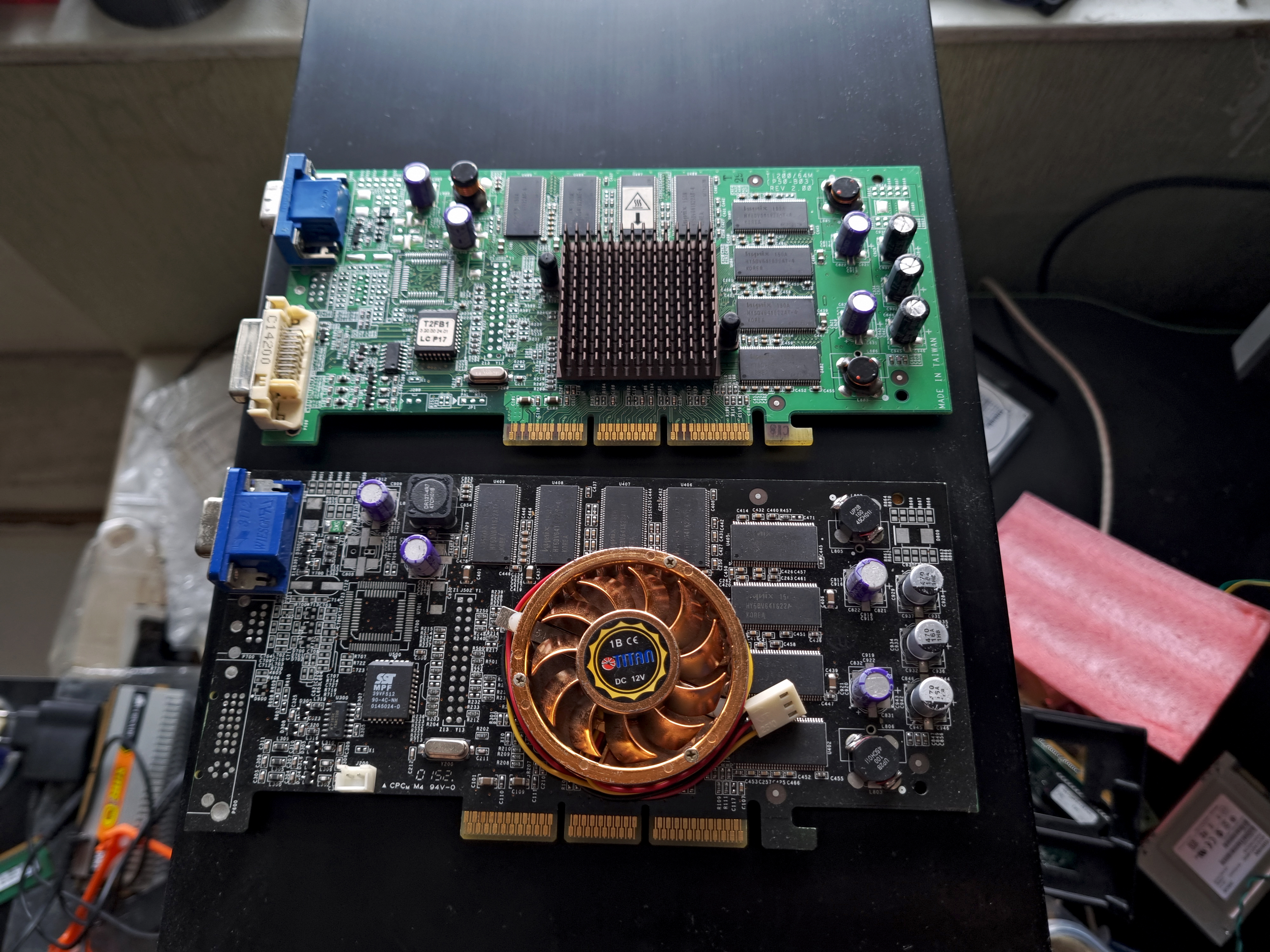

Да и за дешманские 3 Ti 200 часто уже хотят много.

GF3Ti200 не топовая карта.

--- добавлено 29 окт 2025, предыдущее сообщение размещено: 29 окт 2025 ---

Сравнивал GF2GTS, Pro, Ti - даже у того же асуса - явное удешевление в направлении GTS -> Pro -> Ti.
Так что ХЗ. Разница в производительности между GTS и Ti не существенна по сути для ретросистемы, а вот исполнение обычно лучше у GTS.



Flatron-ы были одними из первых "плоских мониторов" (хотя на самом деле полностью таковыми не являлись)) и считались натуральной технологической революцией примерно тогда, когда активно играющая - в том числе и отечественная - публика знакомилась с перспективами выращивания яблонь на марсианских просторах посредством третьего Думца))



Самое удобное и практичное для поступающего ретрожелеза - помыть водой в ванной, а потом ещё обдать дистиллированой водой, чтобы не было разводов после высыхания.

--- добавлено 29 окт 2025, предыдущее сообщение размещено: 29 окт 2025 ---

Не стоит гадать о интересах незнакомых людей из интернета, состыковавшихся тут на теме ретрожелезячничества.



"Думца" примерно такого))

20251029-215132 hosted at ImgBB



Да



Именно топовая - GF3 MX не существовало.



Ti выполнялись уже по меньшему техпроцессу 150 нМ, против 180 у GTS и Pro.
Соответственно меньший нагрев , лучшая живучесть GPU и отсутствие необходимости в массивном дорогом радиаторе.

Ну и в этом поколении была еще и GF-2 ULTRA, которую упустили из обсуждения, вот у нее до 30% + в производительности в сравнении с GTS. И присутствовал DVI-I выход.



Топовой была Ti 500.



Они все были.

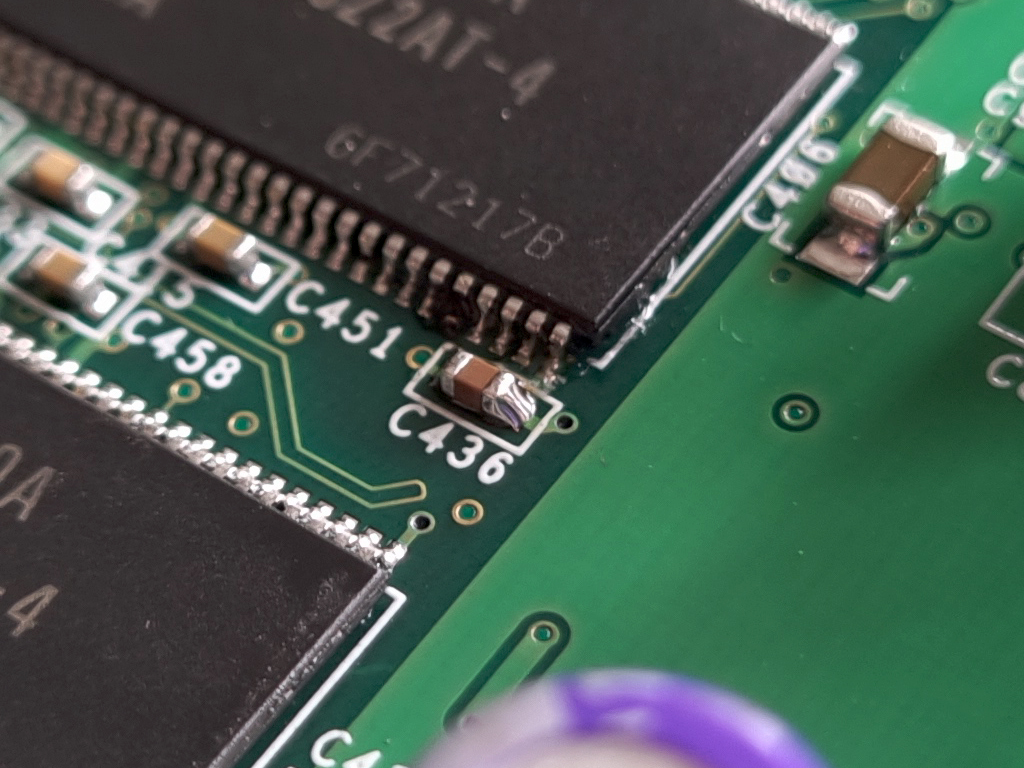

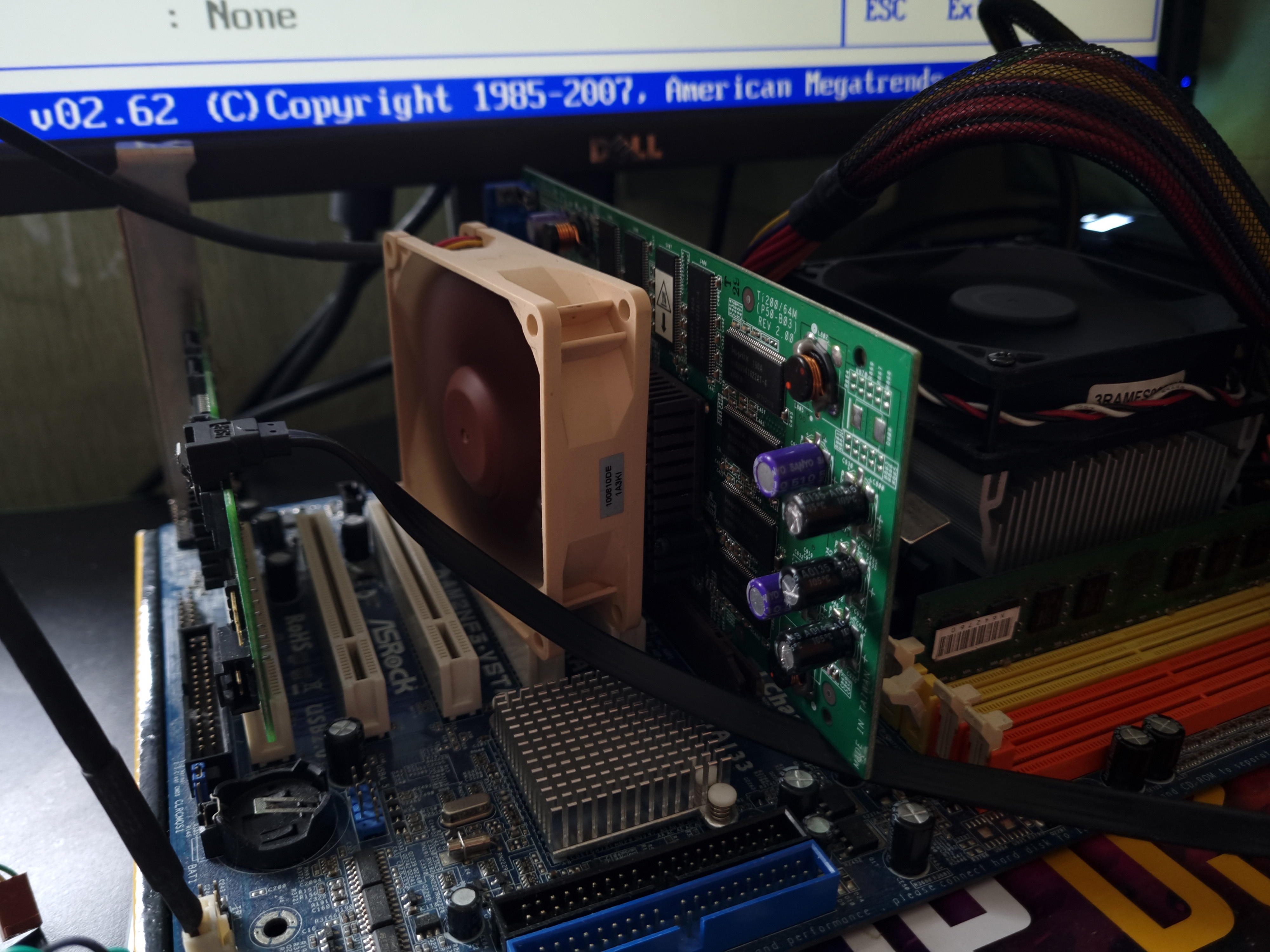

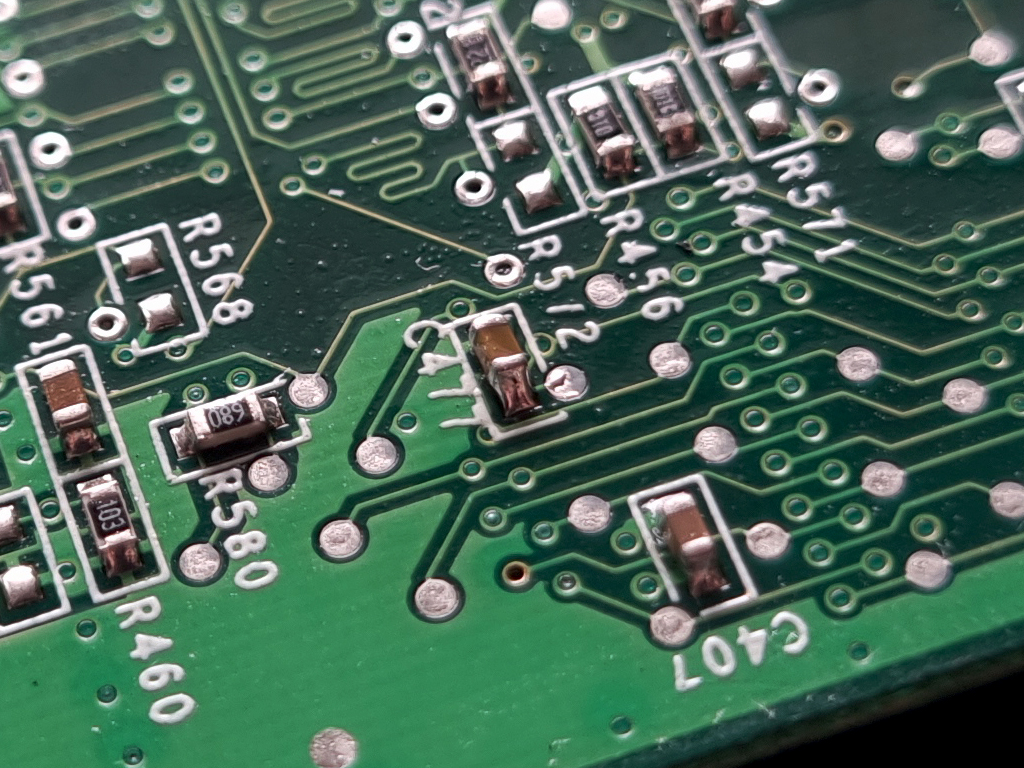

Ещё 1 поднял кстати.





Пока не буду продавать наверное, попробую увеличить VRAM до максимальных 128 MB.



@oSg-A.DREN, наверное, вы правы в том, что все GF3 были топовыми. А Ti 500 правильнее назвать флагманской.



Всё верно, из семейства GeForce3 самая производительным чипом является GF3 Ti 500, за ним собственно "базовый" GF3. И уже в качестве "огрызка" - GF3 Ti200.
