Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Есть подозрение, что это очень близкий родственник S3 Trio64V+. Возможно, даже дрова от последней подойдут, если PCI_ID поправить в inf.



VGA Legacy MKIII - Sigma Designs REALmagic 64/GX
Здесь пишут, что это перемаркировка S3



Да, так и есть, совместимость с DOS-играми аналогичная. Насчёт драйверов не проверял (только под DOS использовал), нашёл старые сообщения на железячных форумах, где народ писал, что нужно именно драйвера Sigma ставить, для S3 не подходят.



На заборе тоже много чего пишут, и это не первый чип от сторонней компании, который pin compatible c Trio64V+, но им не являющийся.

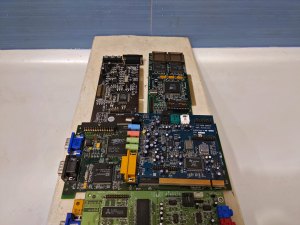

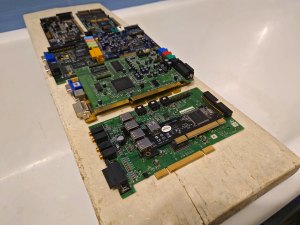

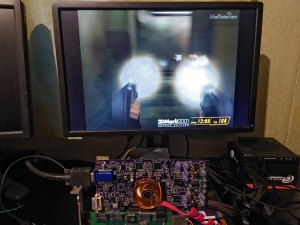

Открыл сезон.

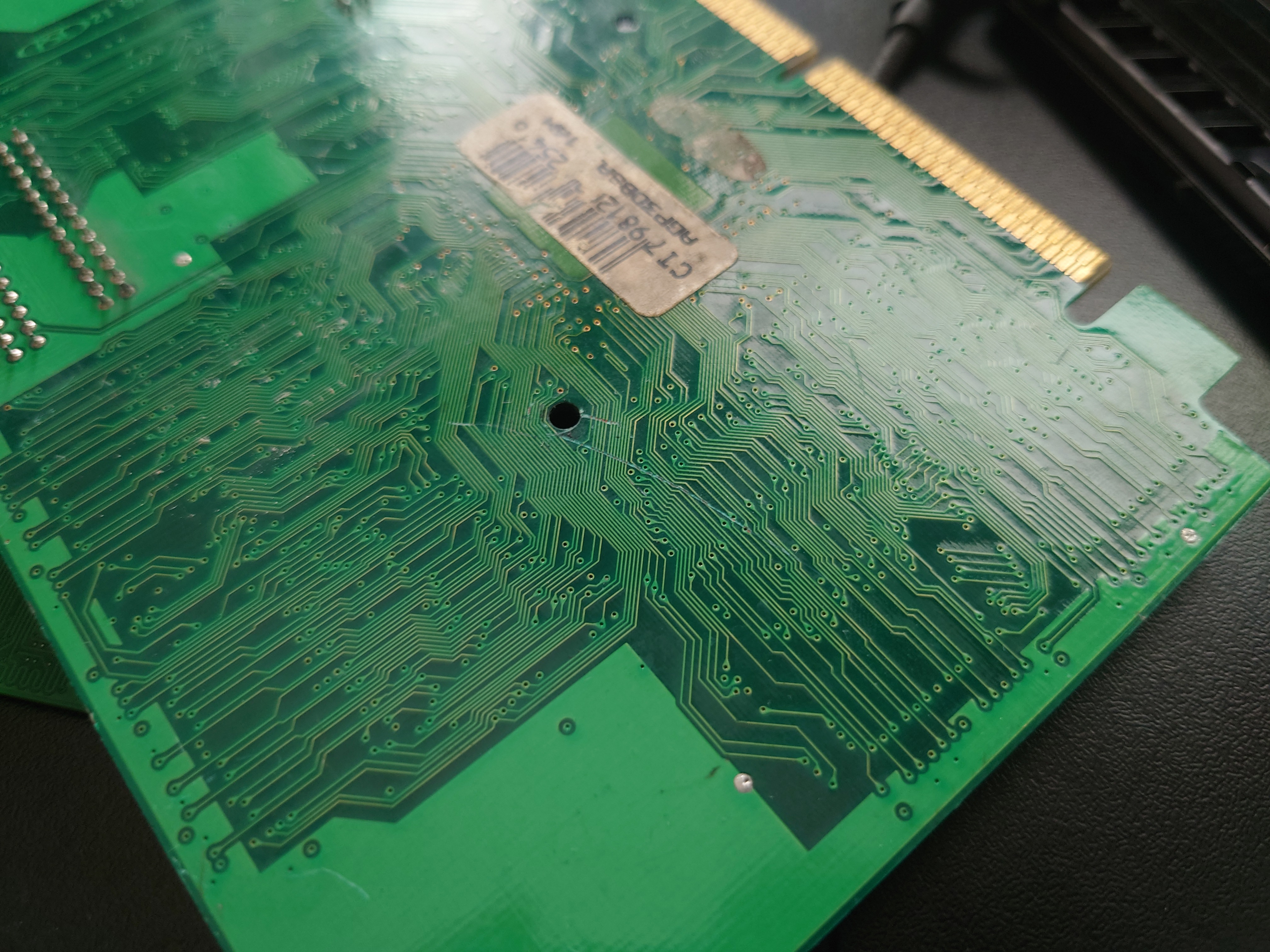

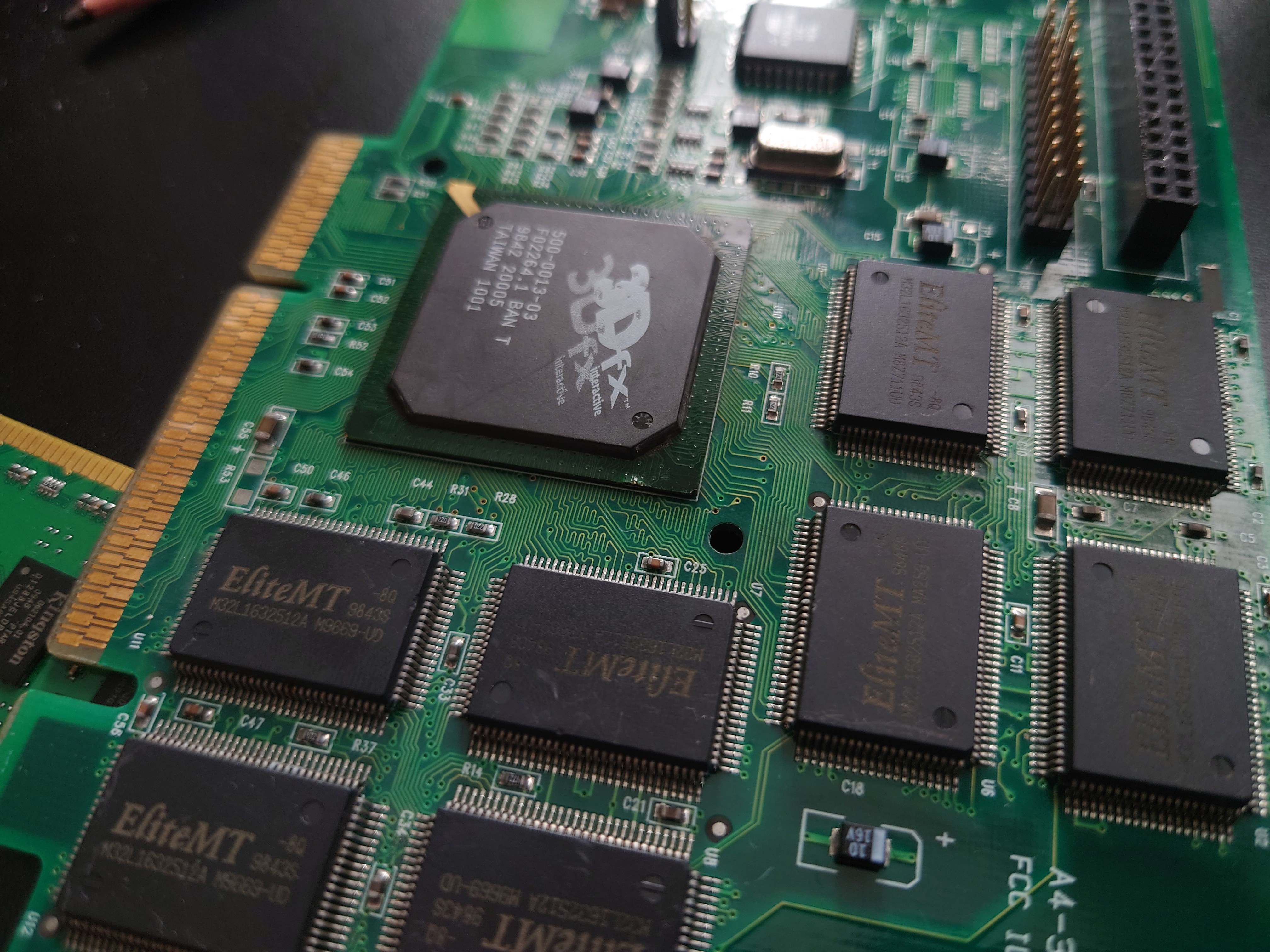

Баньши там будто камнем из костра ремонтировали.)



@TheMadLynx, это просто грязь, но к сожалению под ней обнаружились реальные дефекты...

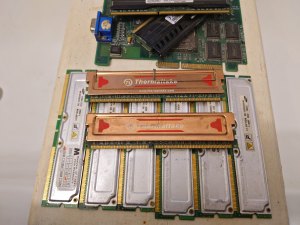

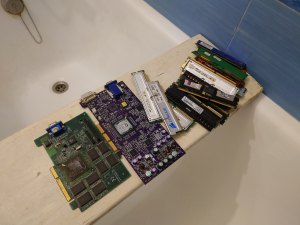

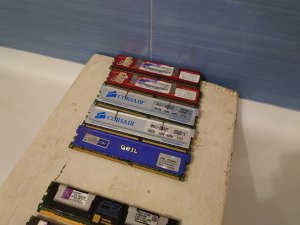

Заехал вернуть планку DDR3 (1 оказалась нерабочей), но в итоге накупил ещё нового



Спектрумисты есть ?

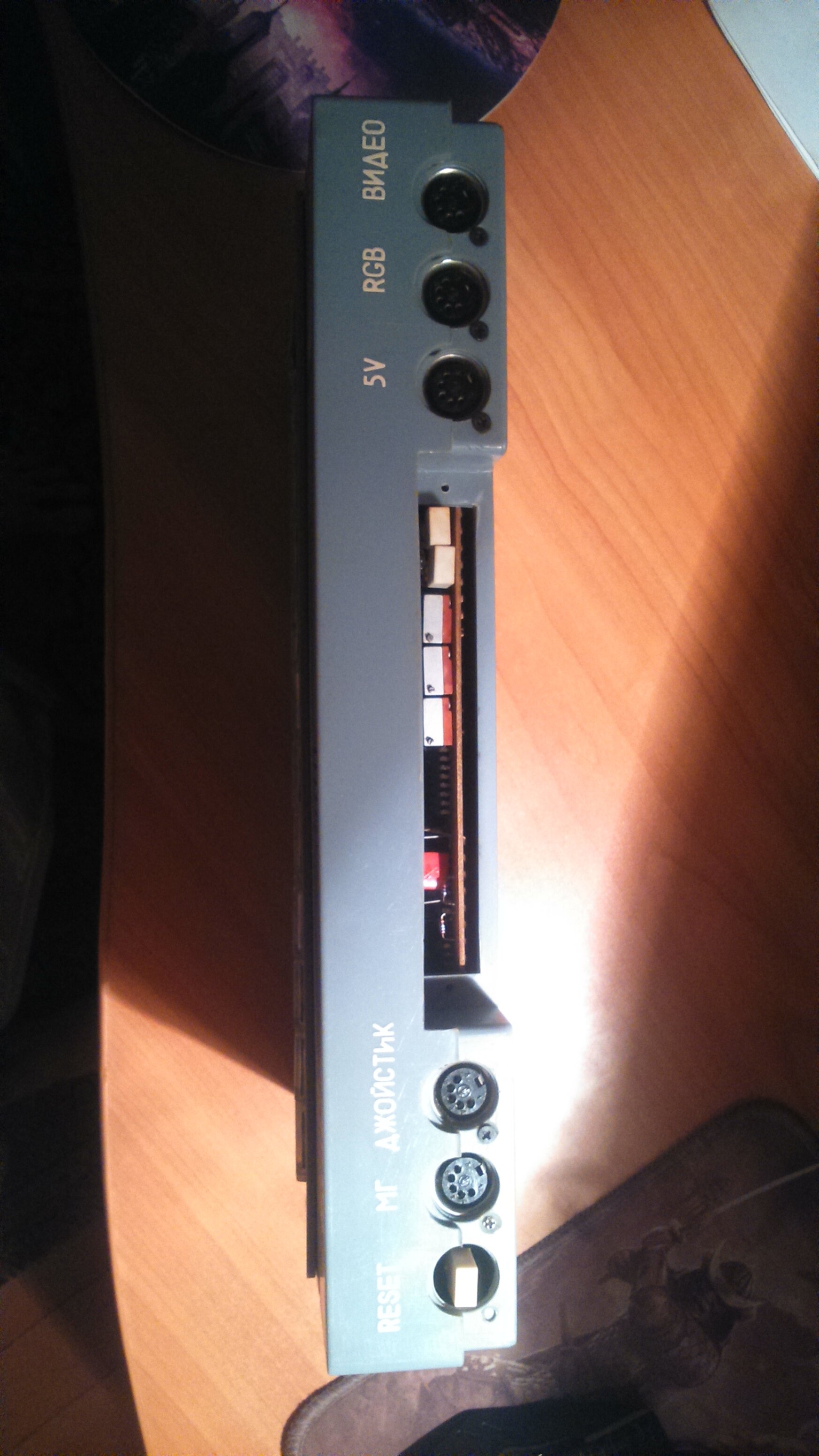

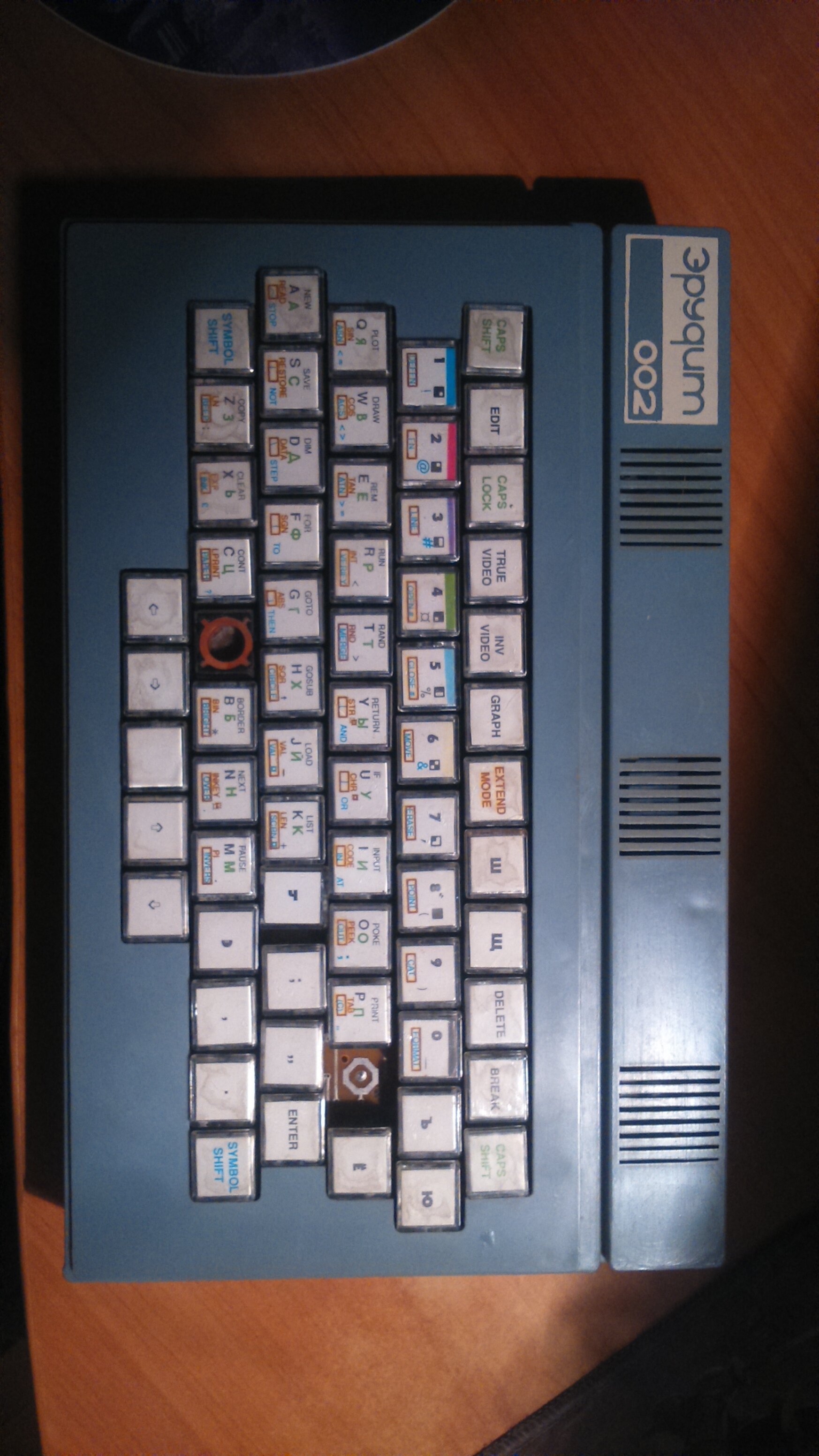

На днях выносил мусор ,а там на крышке контейнера вот такое.
Какого ампеража б.п. 5В под него требуется ?



Я не спектрумист, но поиском нашёл 1,4 А



Подключить на линию +5 АТХ, измерить ток, подобрать БП. И гадать не нужно, зачем? При наличии лабораторного БП задача упрощается до совсем тривиальной: даже тестер подключать не нужно

ЗЫ: БП по току брать с запасом ~29-30% или больше: смотря сколько доверия к заявленным производителем характеристикам. Не мешает проверить напругу под нагрузкой, хотя у современных БП она держится стабильной, пока не пойдёт перегруз по уставке соответствующей защитной цепочки и напряжение резко не просядет. У китайцев «недолив» по мощности не редкость и ещё хорошо, когда защита на меньшую, чем заявлено, мощность отстроена.



@SanTix, это справедливо для исправного аппарата. Для неисправного диапазон может быть от нуля до КЗ.



@MaTocoB, На КЗ нужно сразу проверять, до включения. Далее включать, если он жив, должен пискнуть.



Имеется ввиду КЗ на "+" "-" 5В на входе платы ?



Да. Практика показывает, что у старой техники КЗ и обрыв шин питания довольно частое явление.



По питанию провода проверил - не звонится ( это 3й штекер слева-направо где 2 провода).
Интересно сколько кб оперативной памяти тут распаяно , на некоторых клонах было и по 128.

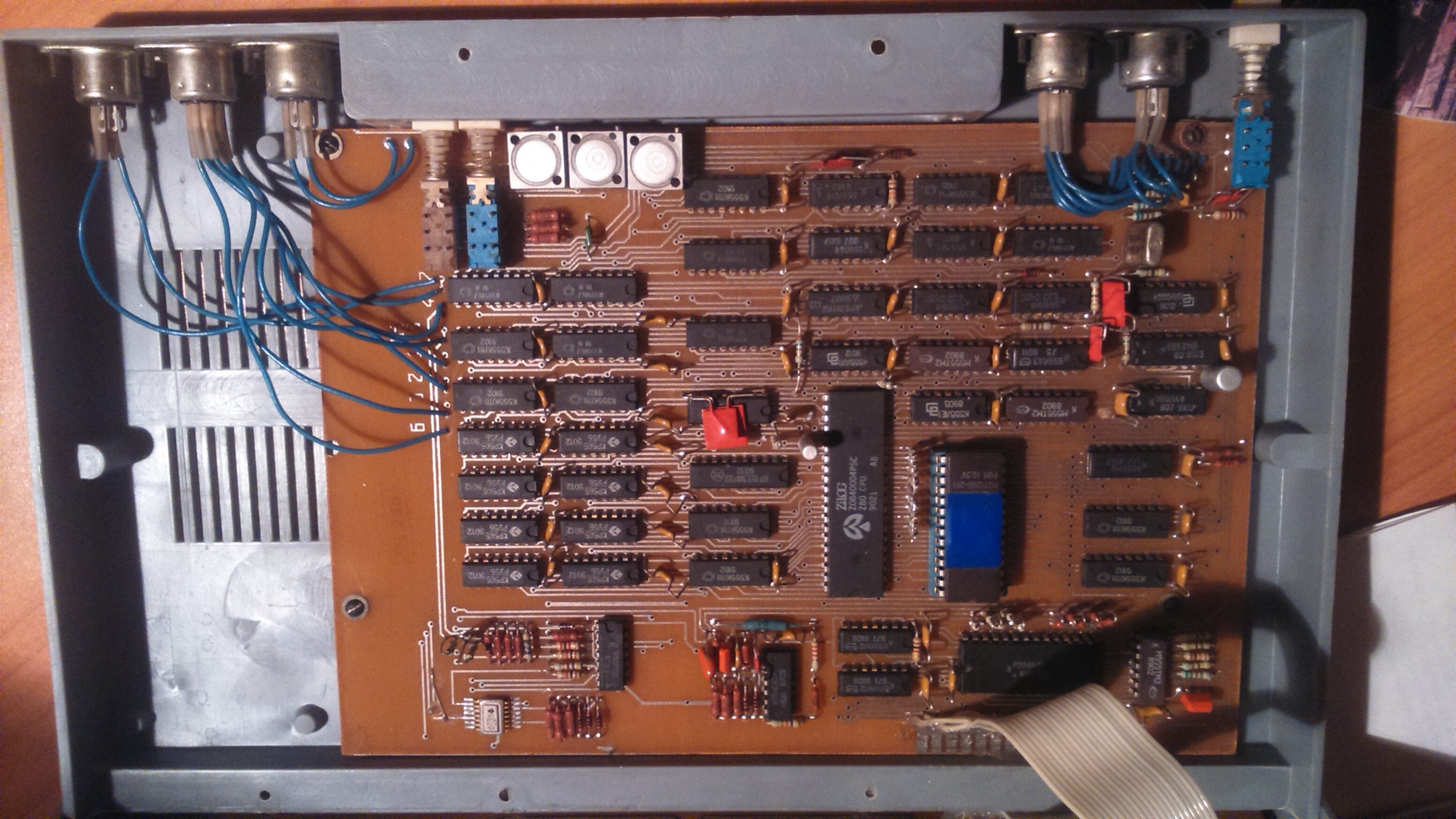

Вот так выглядит мат. плата (камень кстати оригинальный ZILOG Z80) , датировка микросхем 89,90,91 годы, причем все кроме CPU советские:



Обычный клон на 48, на 128 ПЗУ-ха другая, обычно их две для совместимости с 48. Вообще 8 ру5 - это 64 кБ, но первые 16 кБ тут не используются и адресуются в ПЗУ, вот и остаётся 48 кБ. В оригинальном Спекки было не так, там сначала было только 16 кБ, потом добавили ещё 32 кБ отдельными микросхемами поэтому там именно 48 кБ было напаяно, но наши поставили РУ5 потому, что так выходило меньше микросхем и там были ещё, вроде, какие-то тормоза при обращении одновременно к обоим банкам, т.к. они сидели на общей шине, а видеопамять всегда выделялась из первых 16 кБ.

ЗЫ: Под 128 кил, по-хорошему бы и флоп + звук добавить, большинство 128 прог со звуком, а без флопа долго грузить и, возможно, не всё найдётся из нашего софта не под TR-DOS. Всё это сделать не так-то просто, проще сразу клон на 128 искать, ИМХО, чем над 48-м издеваться.

--- добавлено 21 янв 2026, предыдущее сообщение размещено: 21 янв 2026 ---

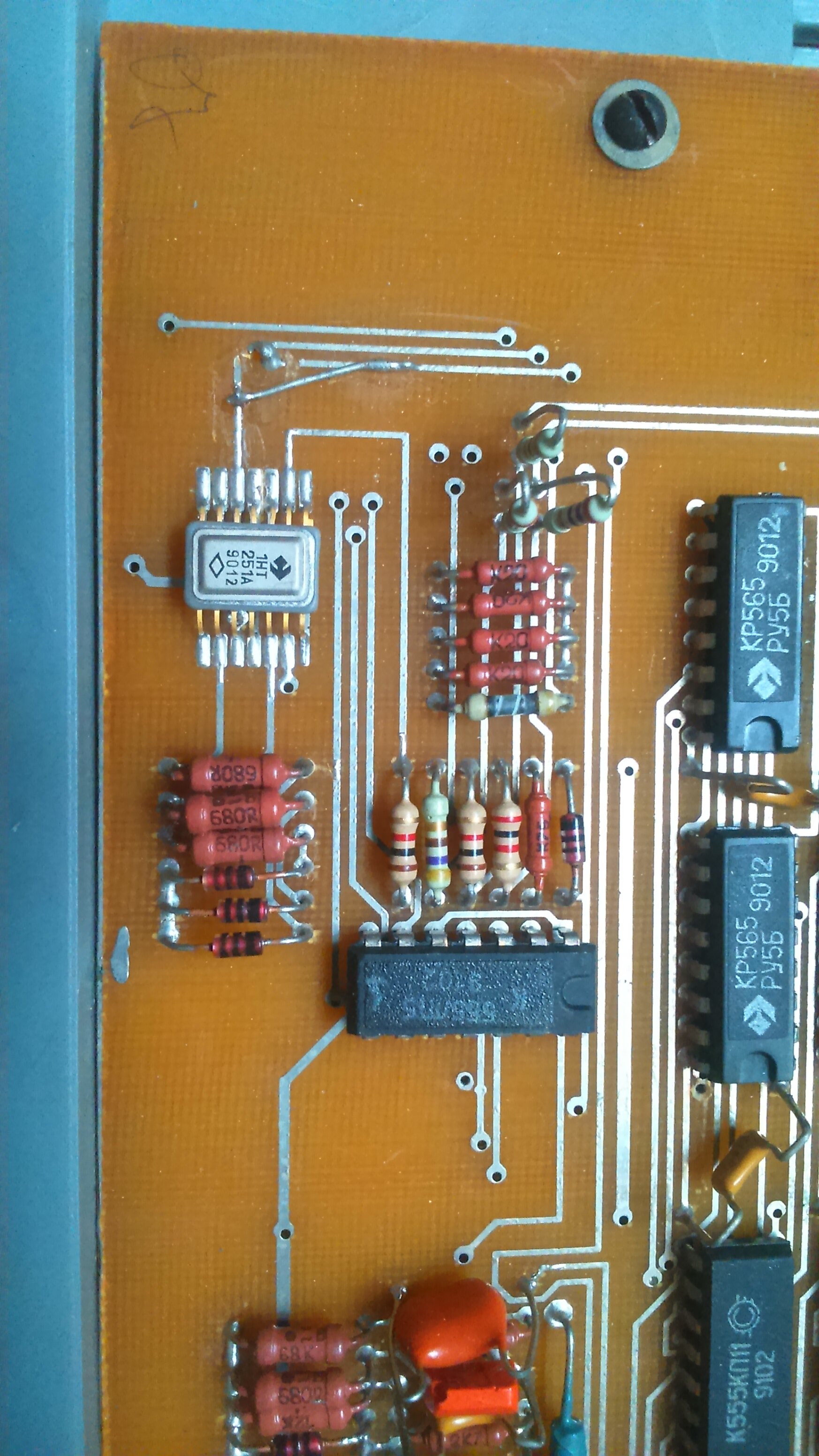

К слову, вижу в нижнем левом углу обгоревшие резисторы.

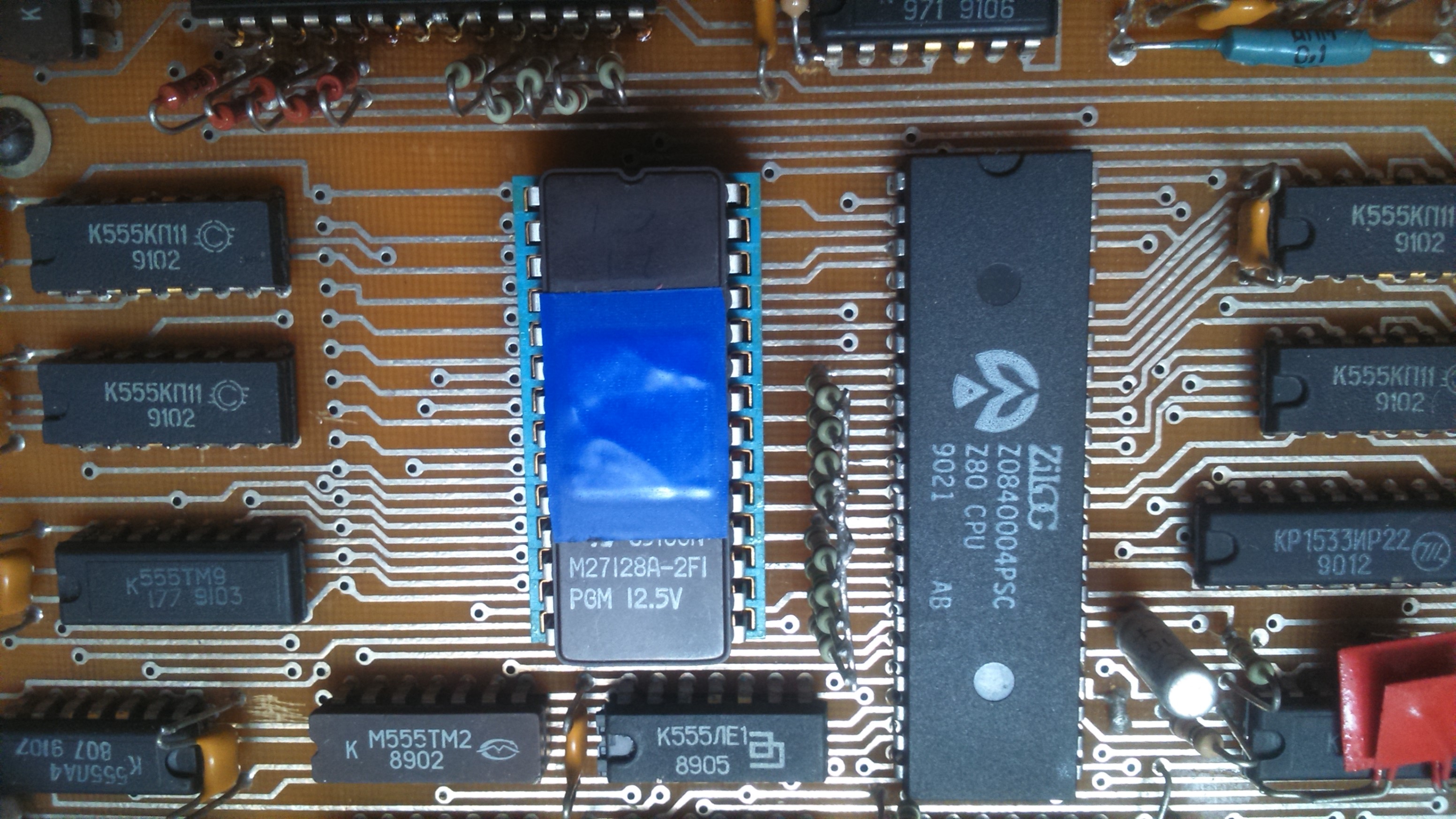

Вот более четкое фото с маркировкой ПЗУ M27128A-2F1 (гуглится ка 128кб) -я как понял тут и БИос и оперативная память - единое целое.
Там рядом на плате есть доп место под вторую ПЗУ.
По резистрам в углу тоже фото обновил поближе - возможно на прошлом просто тень не удачно легла -хотя крайний снизу где ряд из 5ти штук К20 - точно какойто странный.

PS получается умельцы подпаивают 3х дюймовые дисководы сейчас к советским клонам?
С магнитофона грузить на него софт в 2026 г такое себе занятие.



Нет, конечно, это чисто ПЗУ, никакая оперативка на нём быть в принципе не может. Что 128 кБ ПЗУ в данном случае не важно, просто используется только первые 16к, могут, наверное, и не первые использоваться, если есть перемычки, были разные реализации, но одновременно в любом случае Z80 адресует только 64к, если мне память не изменяет, ибо шина 8 бит. Большие объёмы реализовывались через переключаемые страницы памяти и были ещё в 90-х не только 128к, но и 256-1024к варианты со всякими дополнительными наворотами по железу и ОС.

На некоторых клонах прошивку разбивали на 2 ПЗУ-хи по 8к, вот и весь секрет. Может и тут когда-то так было, потом сдохло и переделали на импортную микру.

Флоп можно, хоть 3.5, хоть 5.25 (дискеты будут DD на 640кБ хоть так, хоть этак - формат намертво вшит в TR-DOS, да HD Спекки и не потянет, можно FDD эмуль с флэхой приделать), но чтобы его прикрутить нужно FDC ещё приделать в виде клона BDI на ВГ93. Решаемо, но вопрос в возможностях и целеполагании. У меня когда-то даже 128к клон был, от приятеля и полуживой BDI от другого дохлого клона (на общей плате с дохликом, правда), но подумав я решил Пентэву купить Правда в итоге почти ей не пользуюсь, так на даче и валяется комп на этой плате в слегка разобранном виде.



@s11,

Offtop

Материалы по Эрудиту (есть фото, схемы).

Краткое содержание.

Обалденный паспорт в трех частях. Много примеров на Бейсике. Спасибо, интересно будет почитать.

Блок питания судя по фото - "Электроника МС9011.01"
Для версии "Электроника МС9011" - (5в. 1,5А). Что за ".01" - не знаю.
