Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики

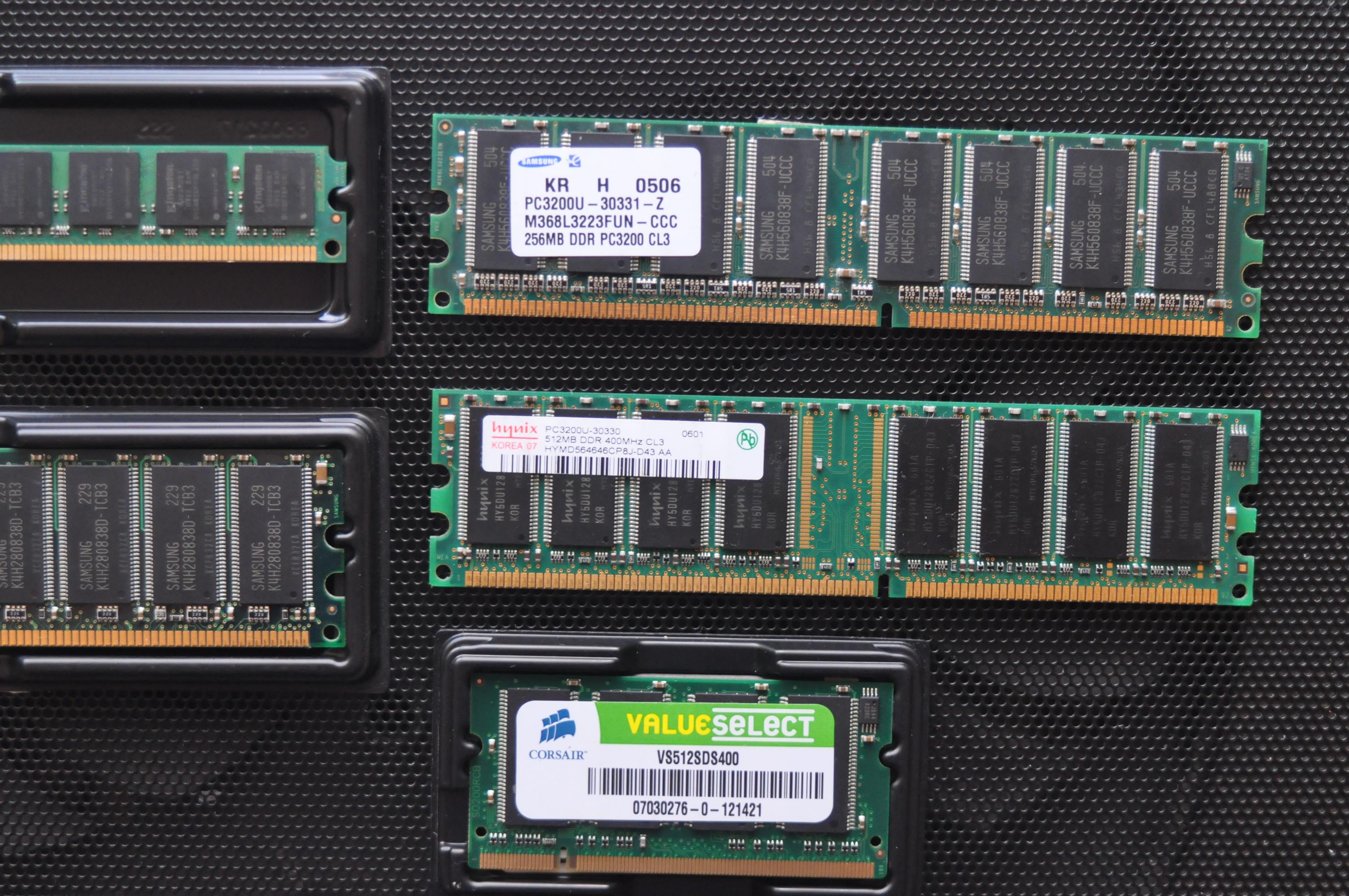

ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov

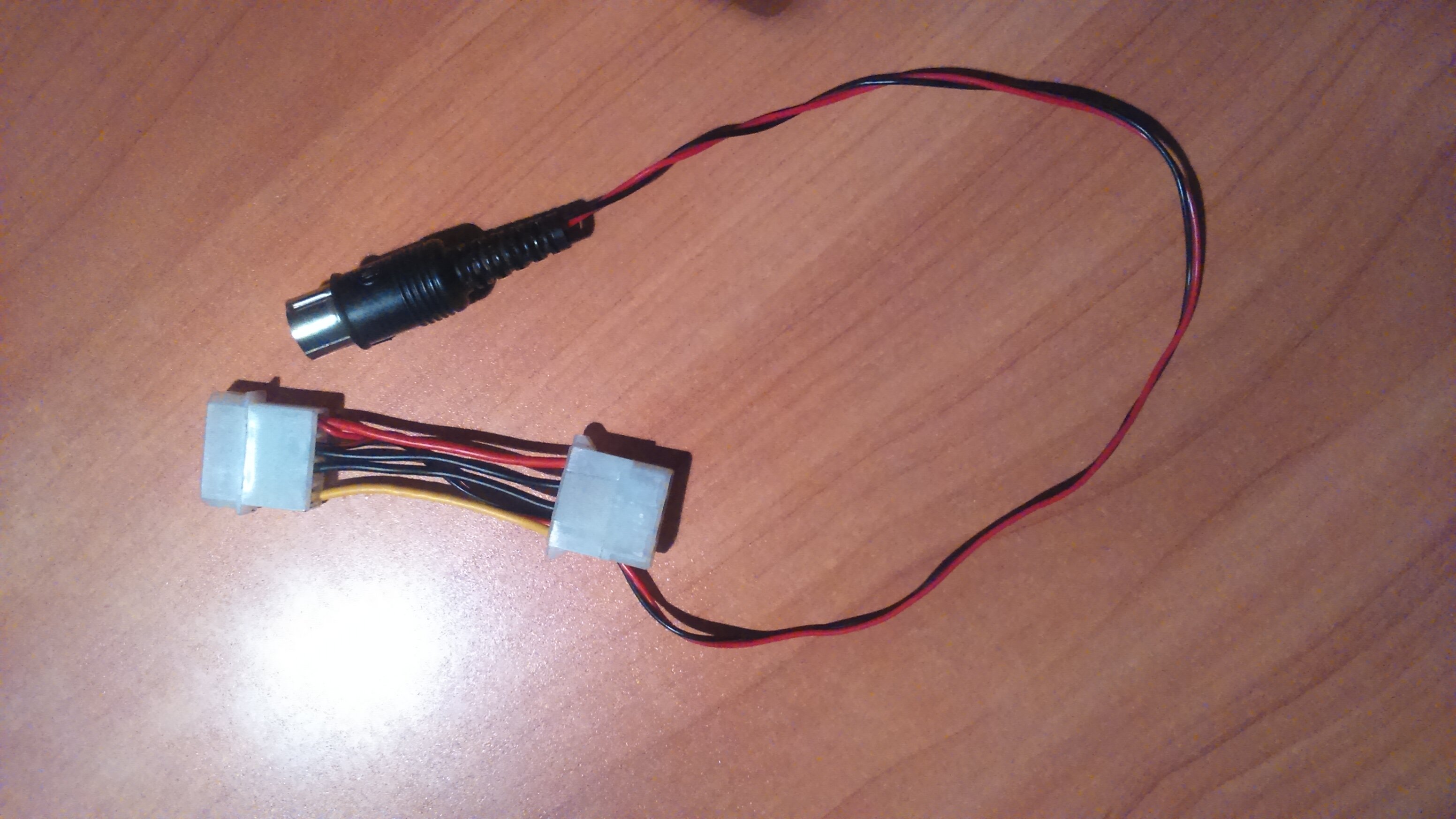

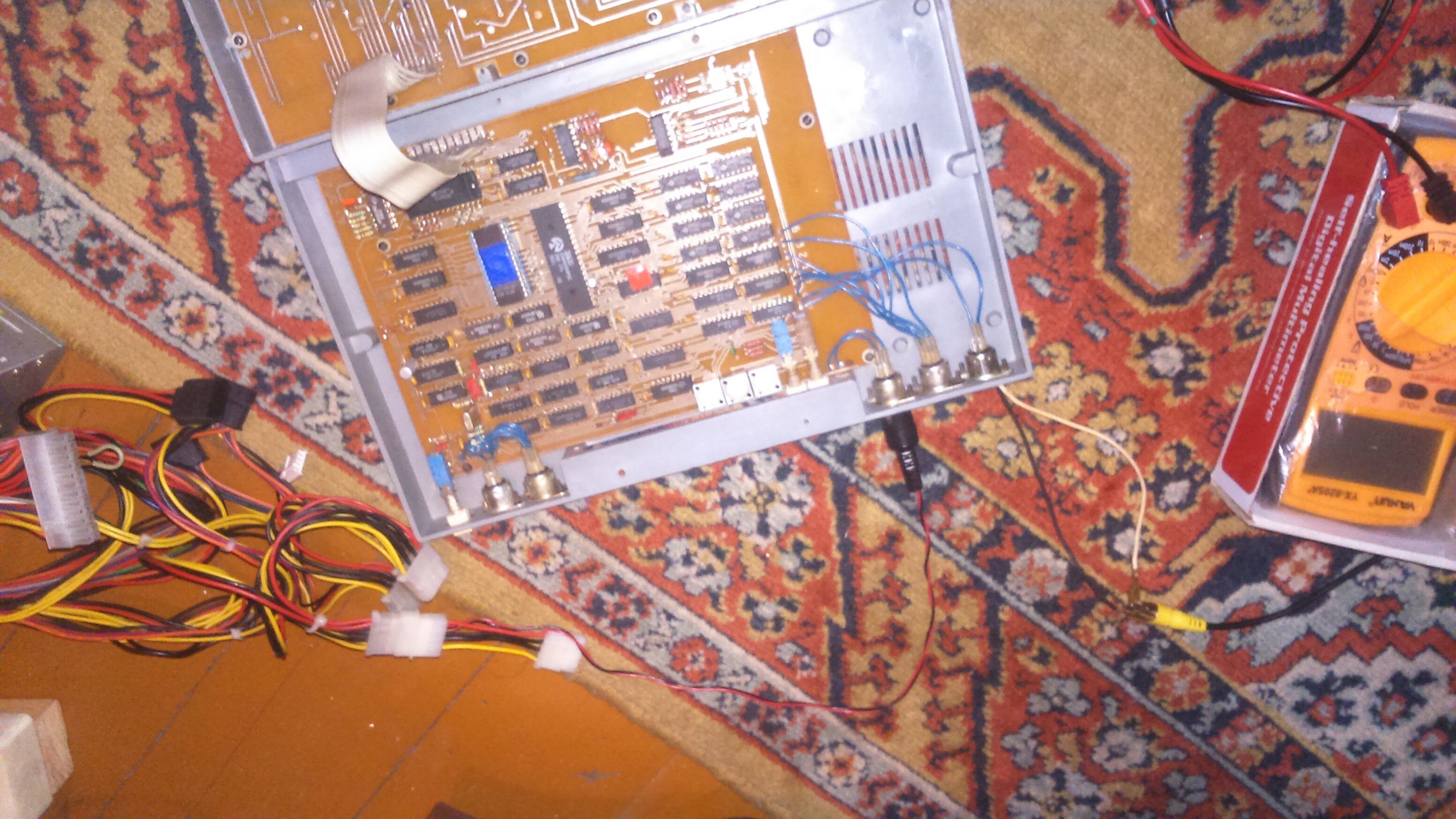

Вобщем спаял я кабель питания, как ты предлагал запитал от ATX б.п. уж там ампеража точно хватает.

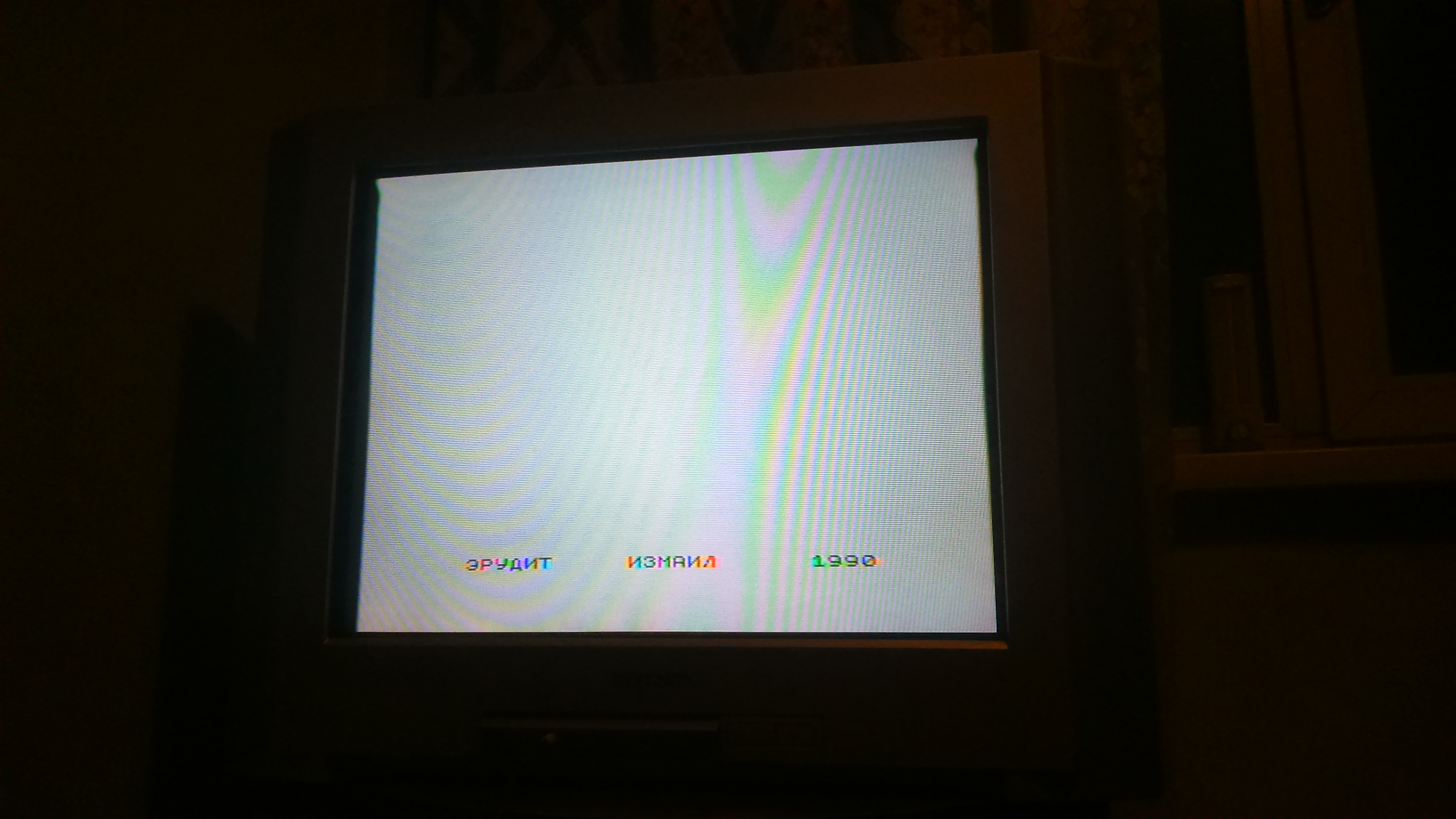

Запустилось ,плата живая - картинку вывел через видео вывод - черно/белая, а под цветное РГБ там сложности, надо какойто скард-кабель хитрый паять.

По ОЗУ в клоне оказалось 8 шт микросхем КР565РУ5Б - это 8 кб микрухи -суммарно 64 кб, как я понял их можно заменить на 16 кбайтные и будет полноценный 128 кбайт клон с полной поддержкой позднего софта и навороченых игр.

Теперь вот вопрос - как бы софт грузить чтоб без магнитофона, 3.5 д флопарь подпаивать - это еще вне моих компетенций.



@s11, как вариант, софт можно грузить с мобильника. Есть какие-то программы, которые преобразуют спектрумовские файлы в звук.
А так, вообще, всё есть на zx-pk.ru



А как смартфон соединяется со спектрумом ?
PS: понял -кабель где с одной стороны старый аудио разъем din5, а с другой 3.5мм совремнный.



Не будет у тебя 128K. Кроме увеличения ОЗУ в схеме 128K есть новые элементы, управляющие переключением памяти. На 48K ничего этого нет.



Большинство софта под 128к, насколько я помню, под TR-DOS, по крайней мере что у нас в 90-х было. На магнитофон меньше, хотя сейчас уже может большинство есть и так и этак. Там ведь некоторые поздние игры были даже ни на одной дискете, с магнитофона такое грузить замучишься. Добавить навесом память на 128к можно, но толку, ИМХО, будет мало.

Только ТАР файлы воспроизводить на компе через линейный выход или на телефоне, как предлагали. Флоп - это совсем другое, там тремя проводками не отделаешься.



Под дисковод нужен целый контроллер дисковода, а это - да, не три проводка, это целая железка.
Но, вроде, гораздо проще к спекки подключается CompactFlash : ZX CF interface



ЕМНИП, в TR-DOS всё построено вокруг стандартного формата дискет и ничего другого он не разумеет. Флешку или IDE винт прикрутить можно, но, помнится, там какие-то нюансы с софтом, как его переносить, стандартный ROM от Пентагона-128 и иже с ним не подойдёт. Не опытному новичку «раскурить» это может быть не так просто. С флопом же всё просто, ибо образов в сети дофига, но да, нужен BDI к которому можно потом и эмулятор флопа прикрутить. Но проще, наверное, готовый современный клон купить уже со флешкой. ИМХО переделка сабжа в 128к нецелесообразна, проще новый купить если сильно продвинутого Спекки хочется, а с этим так понастальгировать. Большинство игрух к ZX «из деццтва» на 48к. Во многих версиях на 128 основное отличие - это музон под звуковой чип, которого тоже нет и его нужно докупить и прикрутить (это, как раз не сильно сложно).

ЗЫ: Ещё как-то прикручивали вместо BDI мультикарту от РС на проводках к шине ISA и со специальной прошивкой флоп работал с ней вместо BDI на ВГ93. Мы, вроде, с друганом к его 128 самоделке прикручивали и работало, хотя какие-то нюансы там были. Сейчас не проверить - комп тот «ушёл в гору» уже очень давно.



Смотрел обзоры в некоторых 128к играх доп анимация и фоны , которые работают только на 128к машинах. Плюс сейчас есть много новодельных игр, которые вроде бы на 48к даже не пойдут, тот же ремейк power blade.

А еще смотрел в обзорах если звук даже с пищалки вывести на колонки ТВ, то там даже он значильно лучше играть будет. Нашел на плате 2 дорожки которые идут на пищалку, к ним при желании думаю можно припаять вывод под аудио-тюльпан.
А звуковой чип в стерео умеет ?



Да. Там три канала генераторов меандра и микшер к ним.

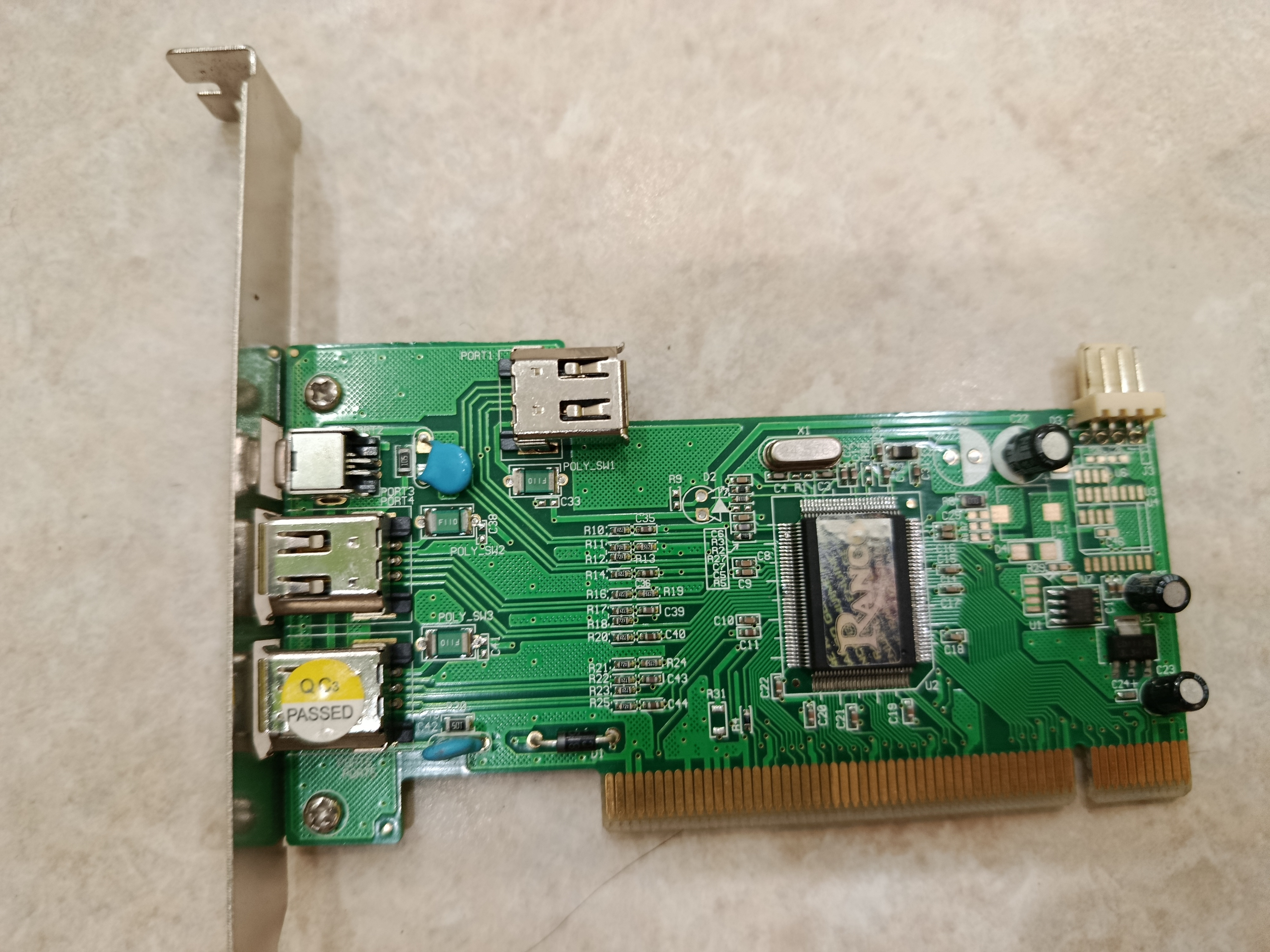

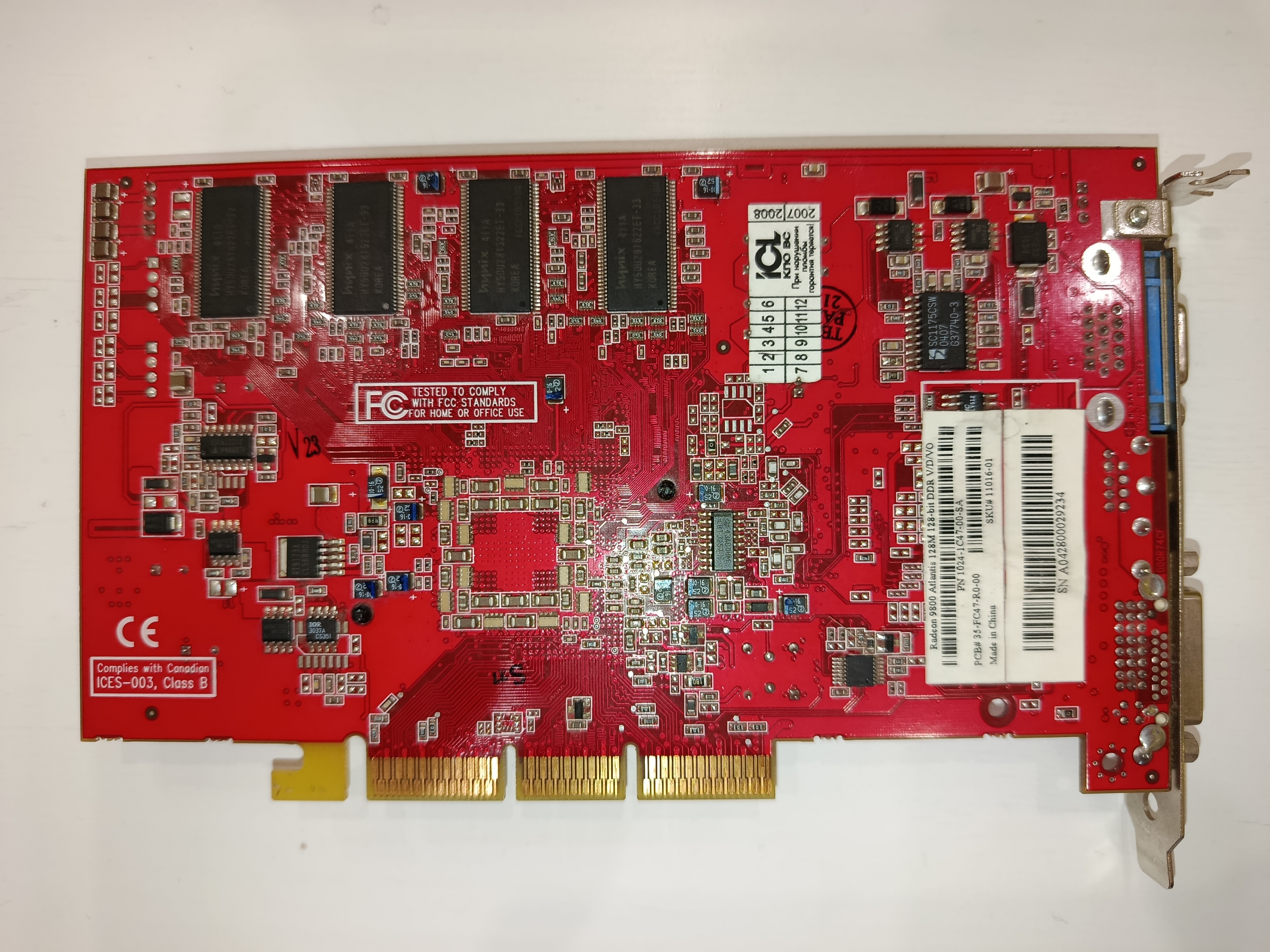

Случайно попалась в компе под разбор за 400р
