Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Совместимые с Intel чипсетами редкие, АэМДэ-онли нет.



Не, ну неспортивно, как будто я свои из кармана показываю, а кое-кто на Гознаке работает )))

--- добавлено 31 янв 2026, предыдущее сообщение размещено: 31 янв 2026 ---

Добиваю ))



Еще 256 + 16 Мб.

Зеленые обычные (но, кстати, двусторонние), а желтая не редкая? 16 Мб!

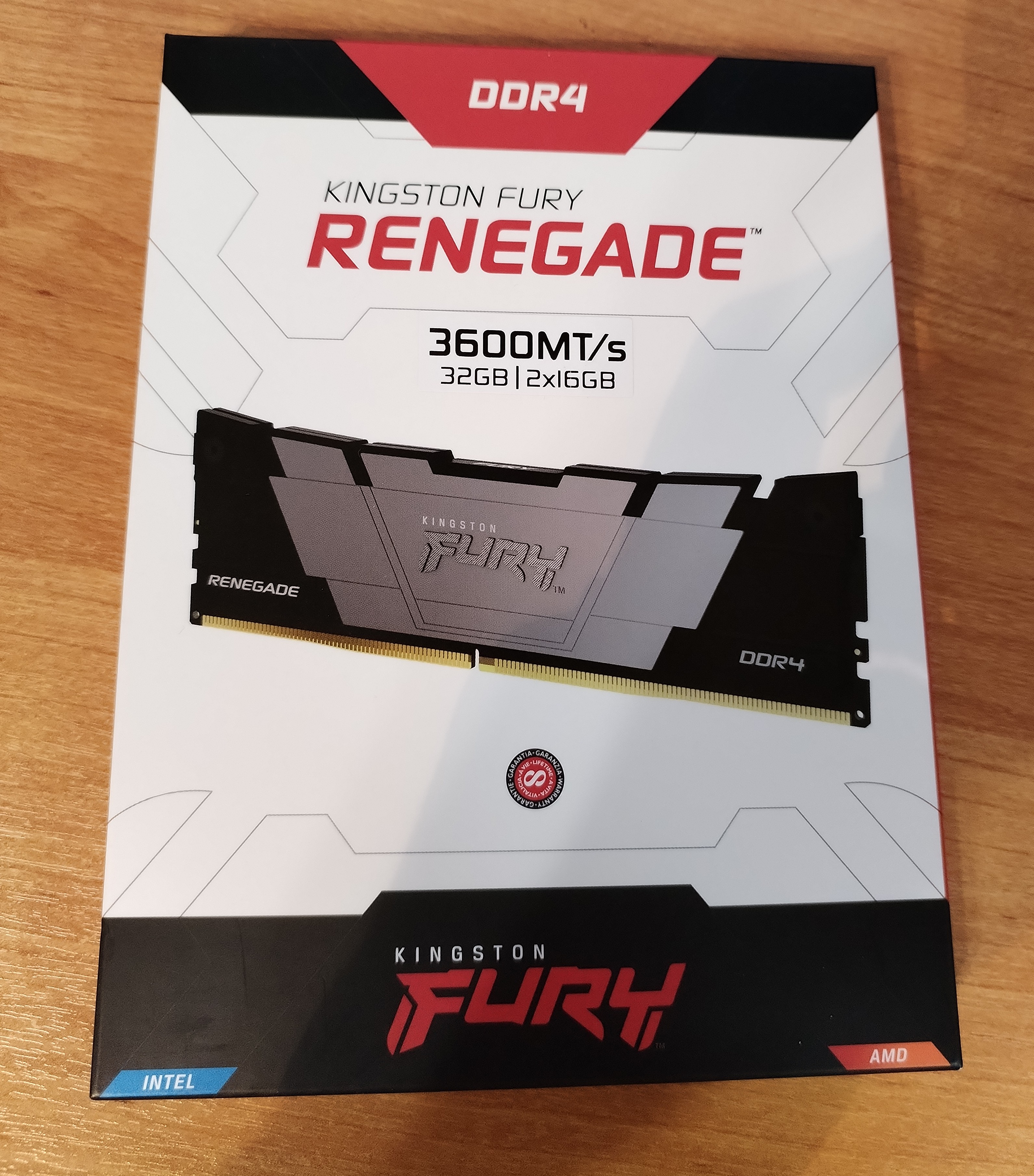

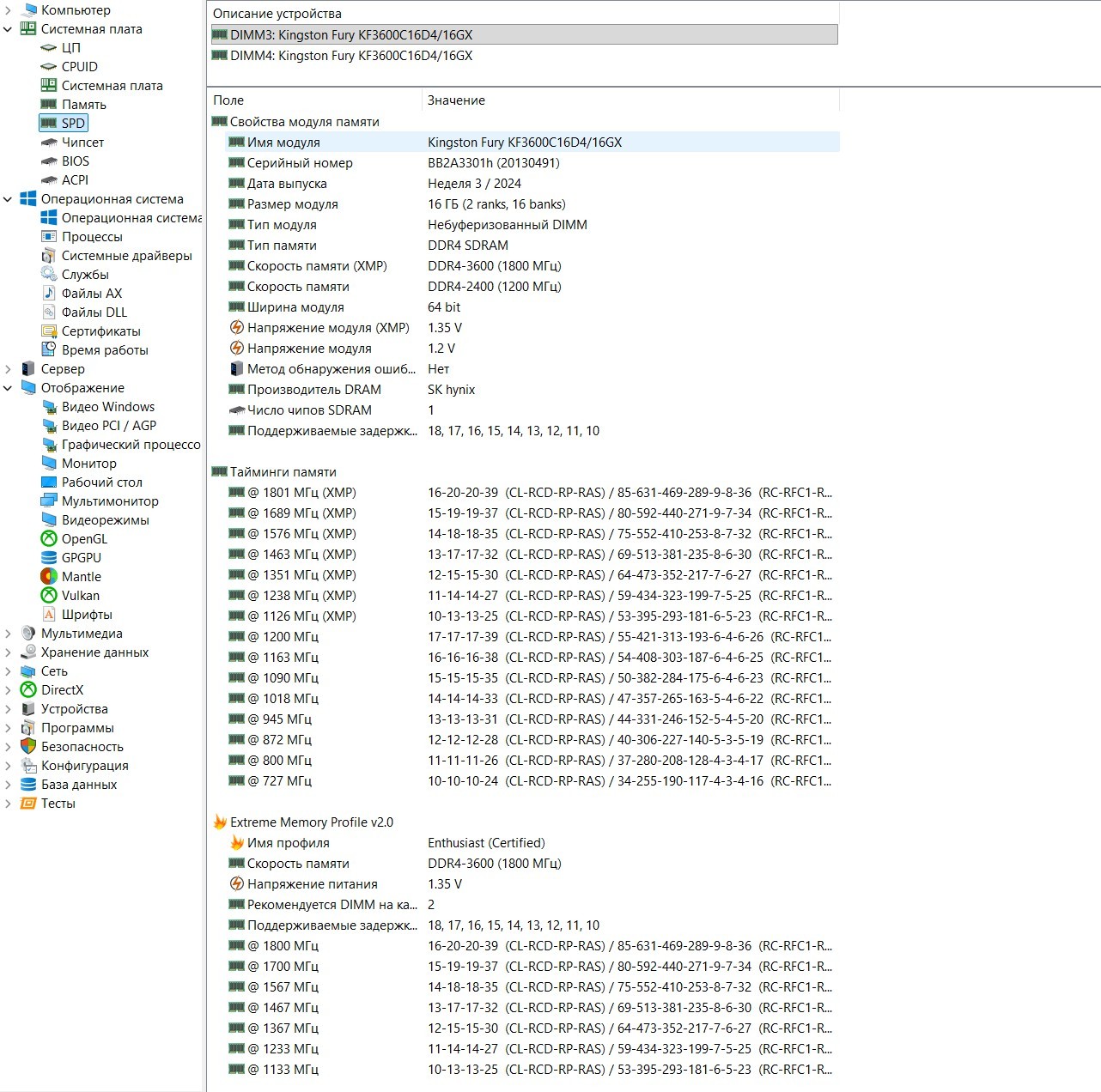

Kingston FURY Renegade KF436C16RB12K2/32
Остальное сфотаю завтра.



@Kristobal Hozevich Hunta, не, они как раз не дорогие и не редкие, "амдшная" память.
Именно та, что универсальная, мне задешево не попалась, а так покупать жаба задавила.



Доставай гифку с "impressive, very nice"



Ну это что касается быстрейшей на объём - по количеству таких лухери-плашек ты точно впереди)

Это PC66, не 100? Тоже одна есть, аж с ebay, но сейчас в корпусе с первопнём.



2026-01-31 18-43-58.JPG



Не знаю, поищу. Вроде стояла с Celeron-500.

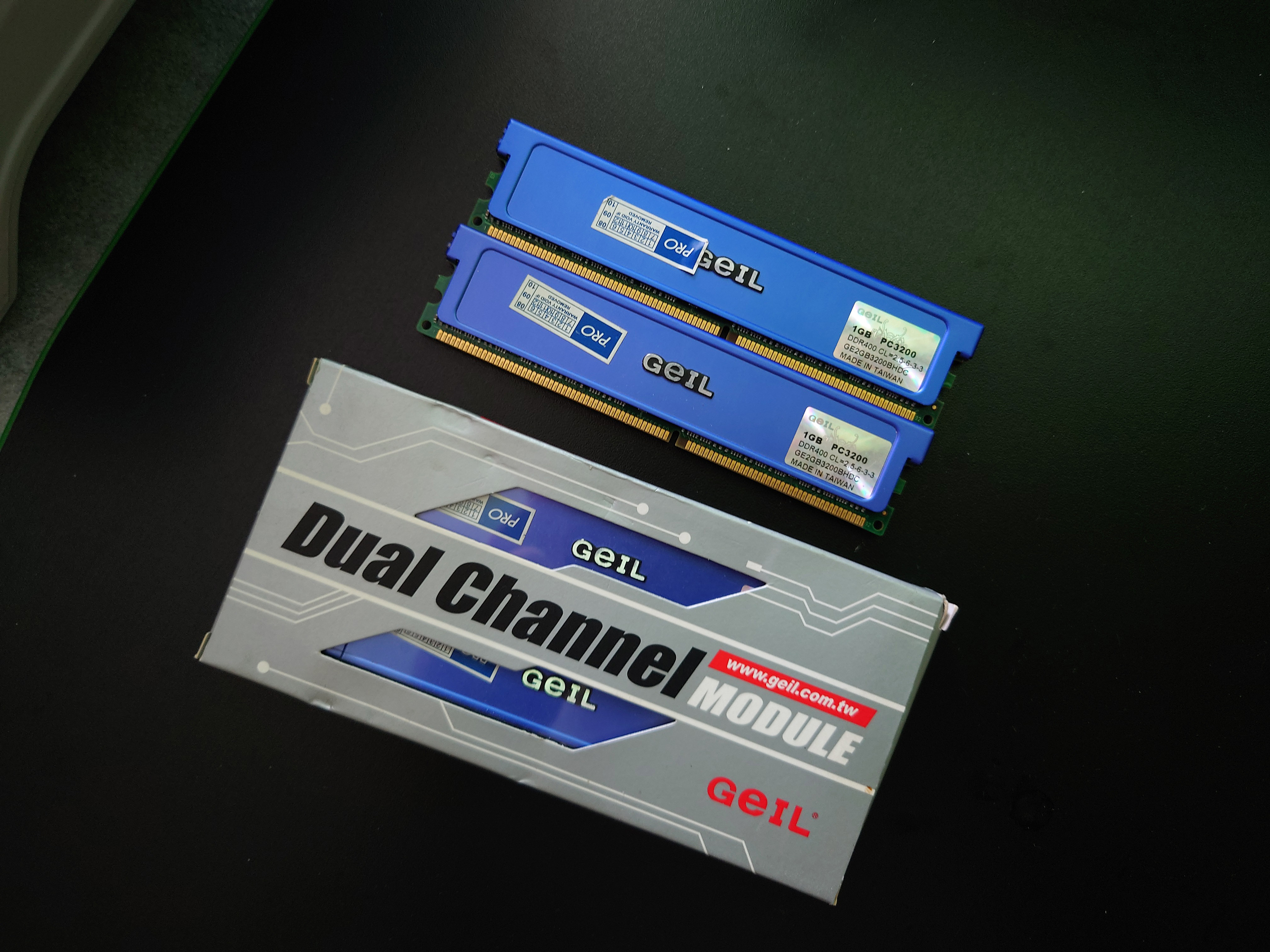

А мне 1гб плашка попадалась ДДР1, правда уже уехала
вместе со сборкой 478 сокета, так как 478 платформа мне малоинтересна , изза отсутсвия ISA.



...

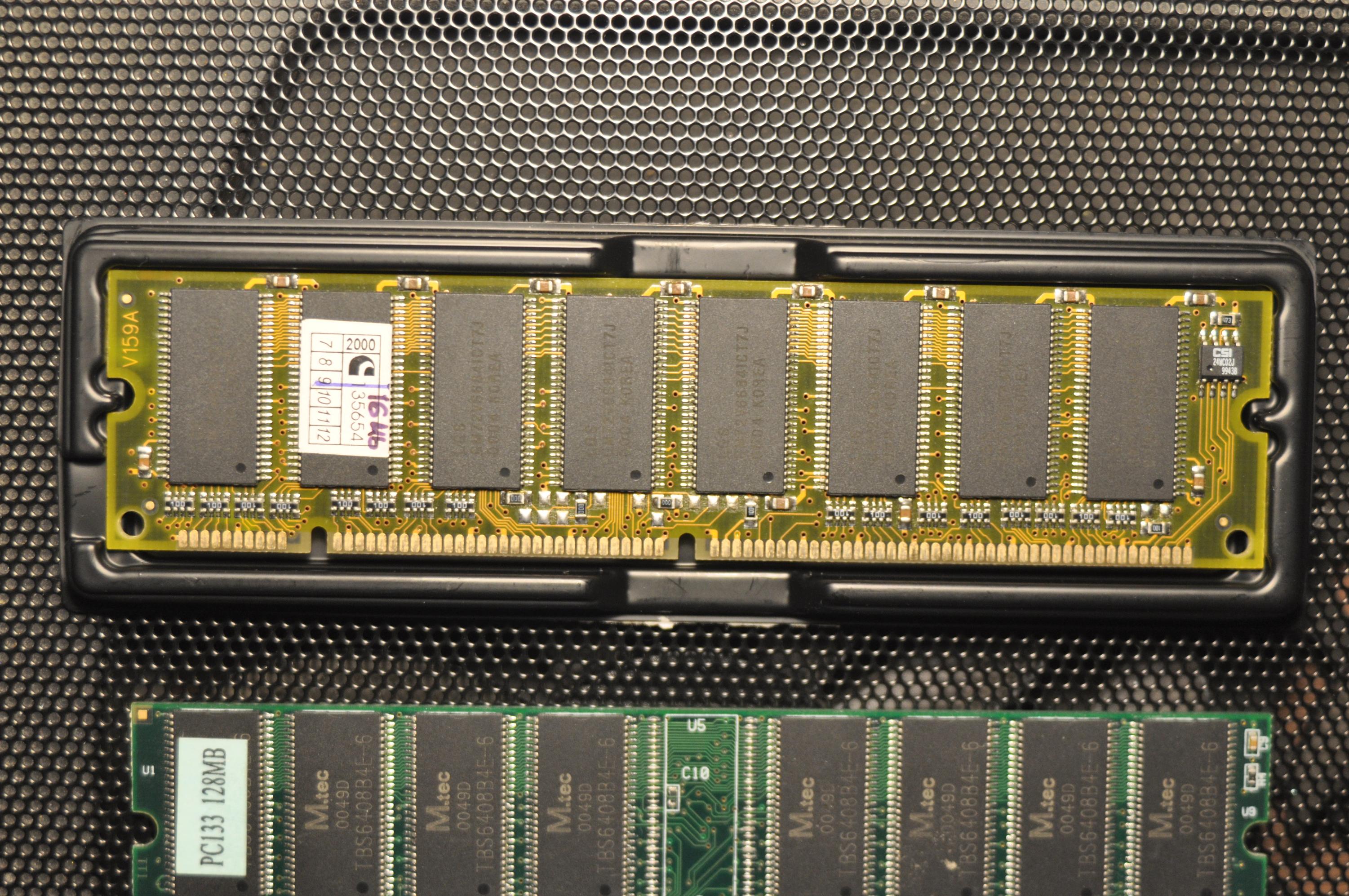

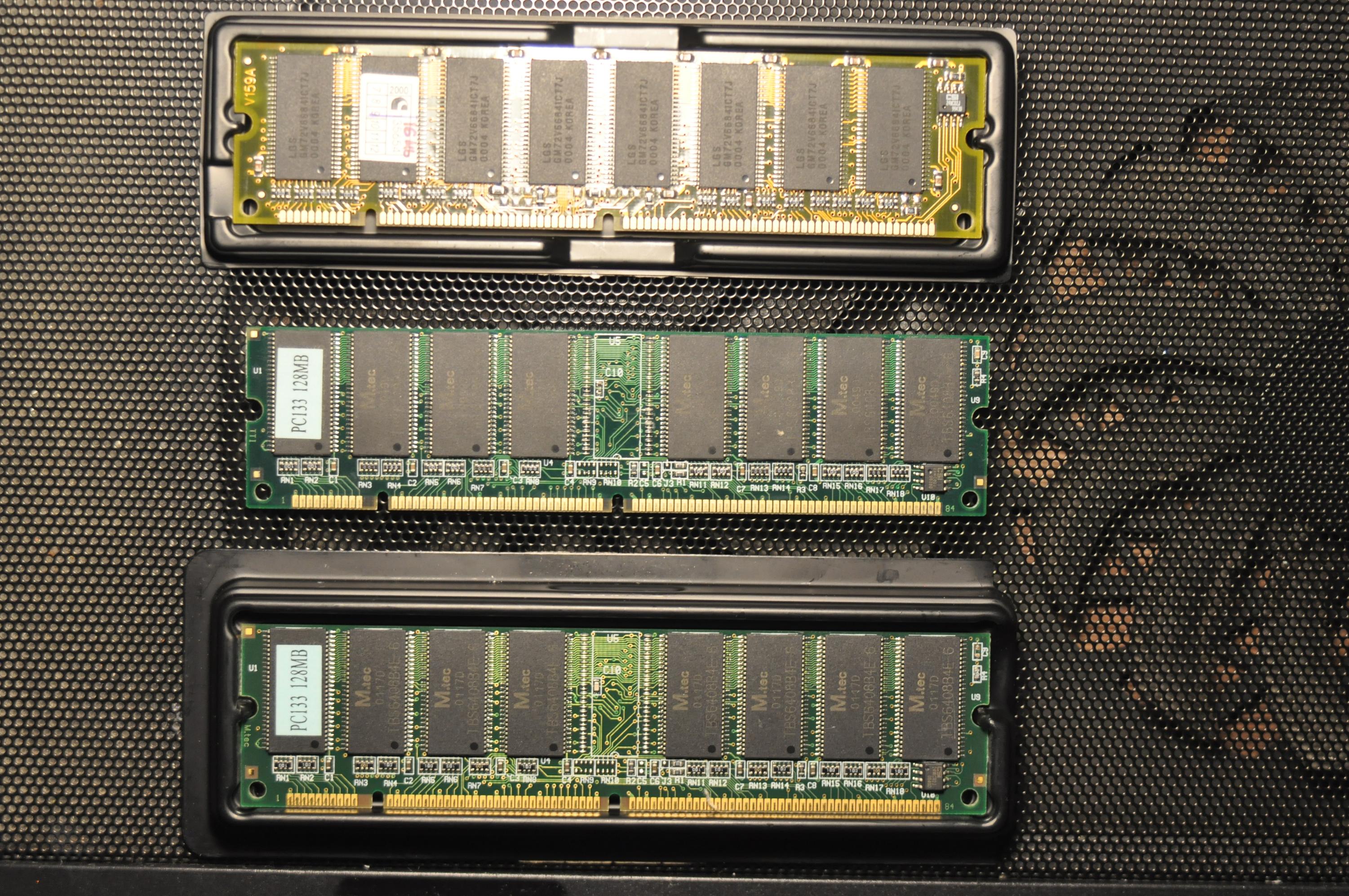

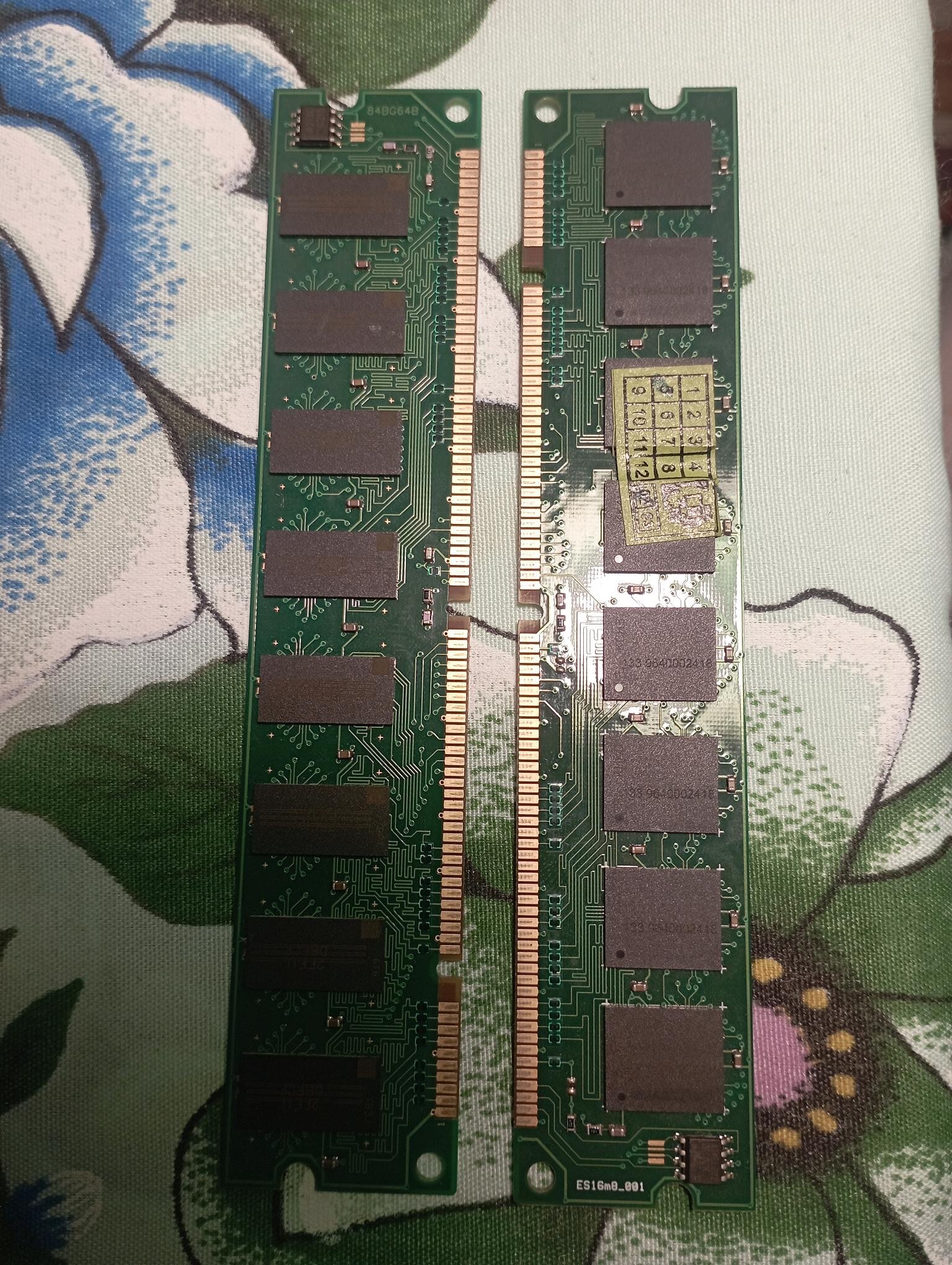

1. Странные эти 168-контактные модули. Они, оказывается, были двух поколений, да еще и, похоже, несовместимые. Кроме того, на вид не определить объем. Нашел парочку, не пойму каких. Один двусторонний. Продано в 2002, судя по этикетке.

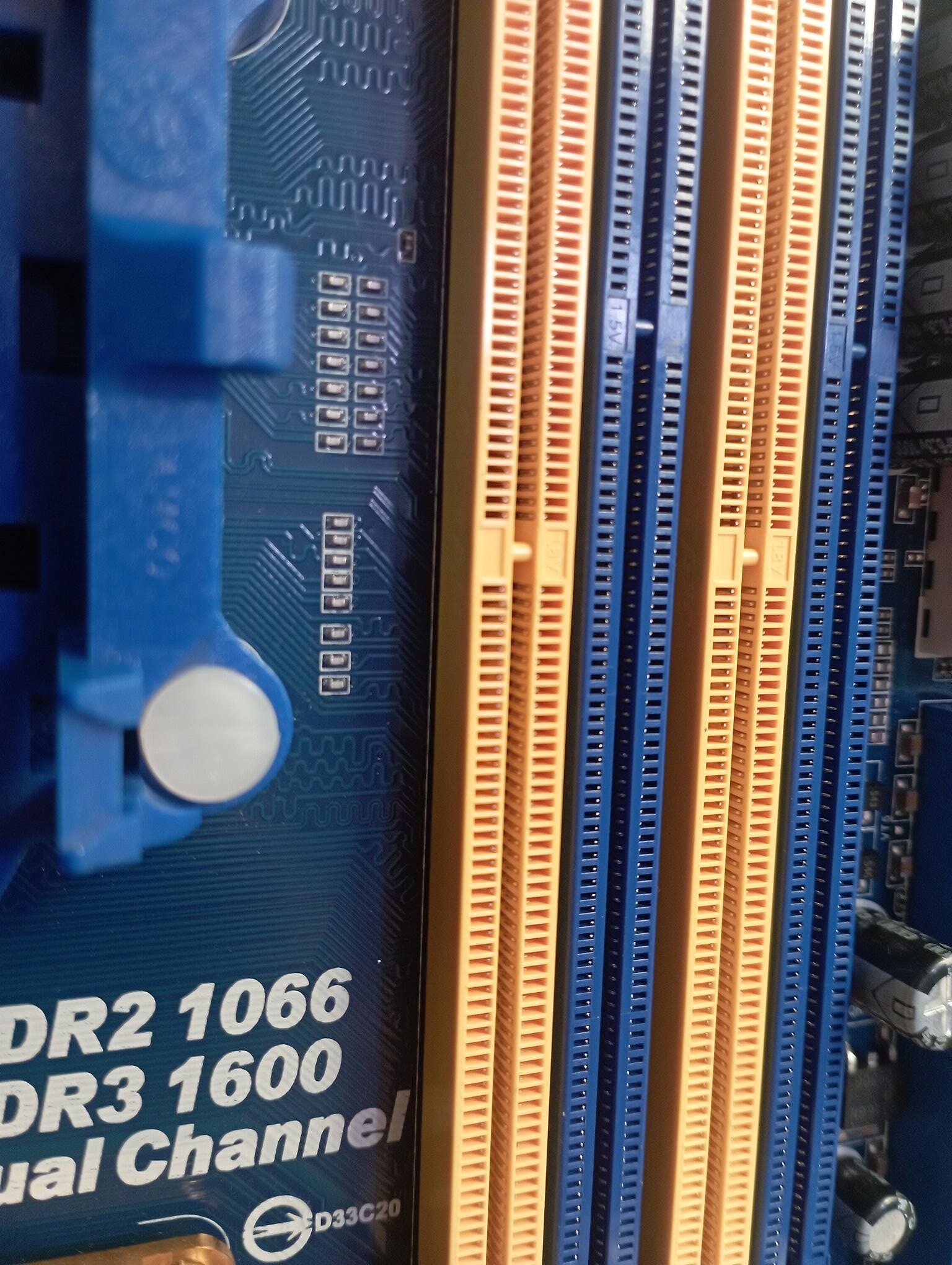

2. Нашел плату, поддерживающую DDR2 или DDR3. Это AM2. Раньше не замечал, на слотах указано "1.5v", "1.8v".



3. Не могу понять - на 184 контакта были и модули DIMM-184, и модули DDR SDRAM-184?



@Kristobal Hozevich Hunta,
1. Судя по прорезям, SDRAM. Если не лезет в слот на матери, значит, сделана для других устройств типа принтеров, роутеров. Может отличаться от стандартной PC133 меньшим напряжением питания чипов. Видел такую память, совместимую с PC. Емкость небольшая, порядка 128мб.
2. Асрок на нвидии, судя по фото. Там есть нюанс, какой стоит процессор. С обеими типами памяти не одновременно может работать только AM3. AM2/+ только с ддр2, AM3+ только с ддр3 (если плата AM3+ держит, скорее нет, иначе 1866 DDR3 нарисовали).
3. DIMM тип модуля, DDR SDRAM тип памяти



@radical1010, плата вроде эта.

Процессор Athlon 64 X2.



Картинка ощутимо темнее, чем на любых других видеокартах, с которыми я имел дело. Утилиту для переключения в режим VGA пока не нашёл, а более старые утилиты ещё от Paradise в CGA не переключают (видимо, на этом чипе какой-то иной механизм).

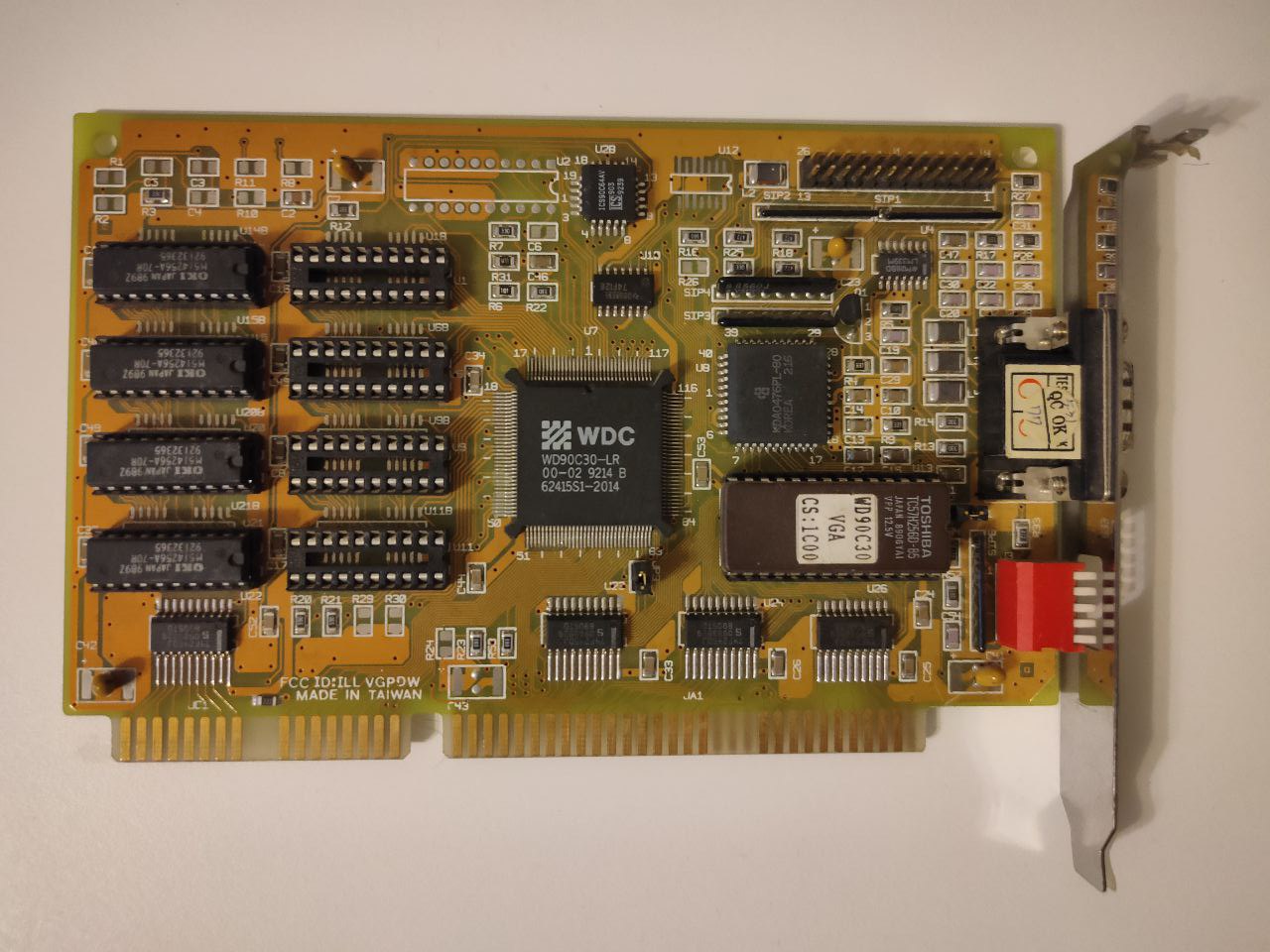

Пред-топовая ISA DOS карта от Western Digital (топовые WD90C31/33 имели windows акселлерацию), дрова:
Metropoli BBS - C:\HARDWARE\DISPLAY\PARADISE
90C3031D.ZIP Paradise VGA DOS utility for 90C30/31

Скорее всего чехарда с выходными резисторами согласования линии, на старых картах кто-то ставил 150 Ом, кто-то 75 Ом. Чем больше резистор, тем больше амплитуда сигнала с выхода ВидеоЦАП



@Mov AX 0xDEAD, спасибо огромное, попробую! А эту чехарду реально исправить?



Может быть так задумано изначально, 75 Ом под мониторы с чувствительностью 0.71V (текущий стандарт RS-343), 150 Ом под мониторы с чувствительностью 1V (ранний стандарт RS-170). На практике авторы карт могли выбрать произвольный ток ВидеоЦАП и тогда резистор может быть любой. На данной карте резисторы smd, менять конечно не удобно.

P.S. В мониках CRT Samsung выбор уровня есть в менюшке, по стандарту - 0.7V, для старых карт с повышенной яркостью - 1.0V



А кто в курсе ,что за плата на красном текстолите в этом объявлении ? Гусь ?
Авито — Объявления на сайте Авито
К сожалению уже продано, ктото успел урвать задешево.



Да, GUS PnP.



...



Нагрузочные резисторы по 220 Ом, это что-то новенькое...
