Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Он по сути только для шины 200 в какой-нибудь AsRock 775i65G годится вместо Пентиума на ядре Вульфдейл. На 266 шину и так полно Конрое, а для плат на 865 чипсете это почти максимальный разгон с нюансом в виде работы с паматью.



775i65G и P5PE-VM держат 300 и 299 FSB, для них также есть модбиосы с 5:4 FSB:RAM

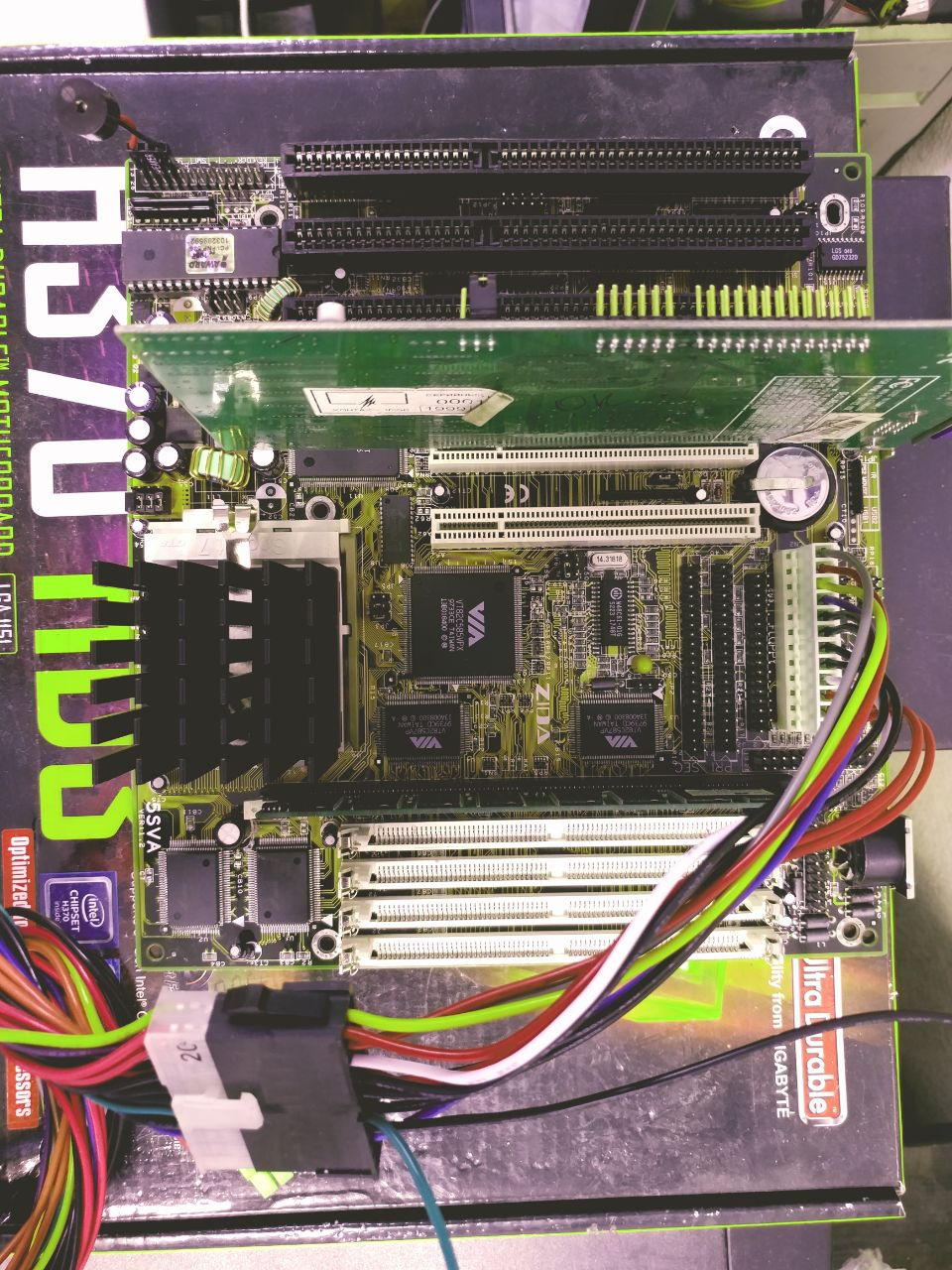

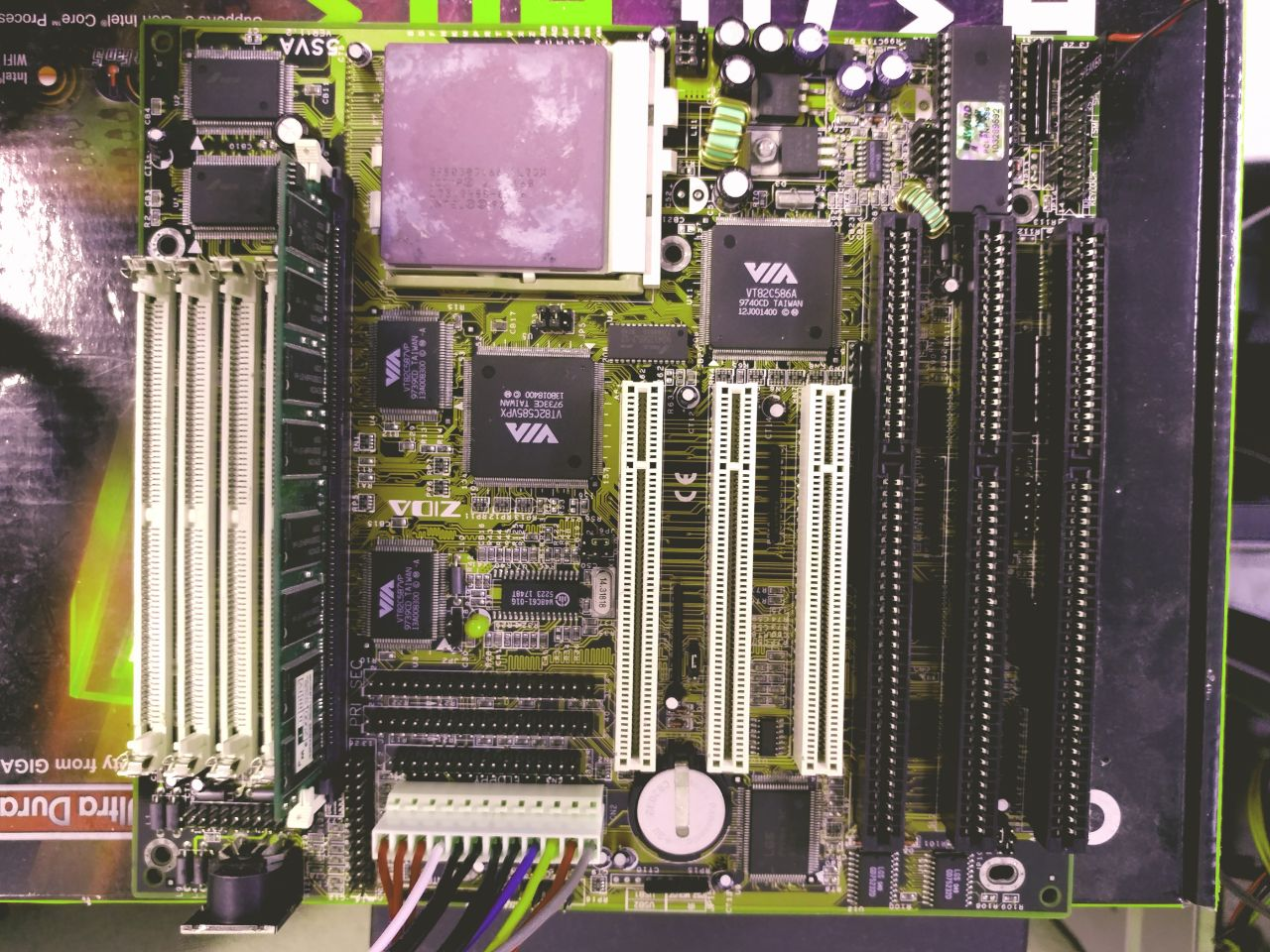

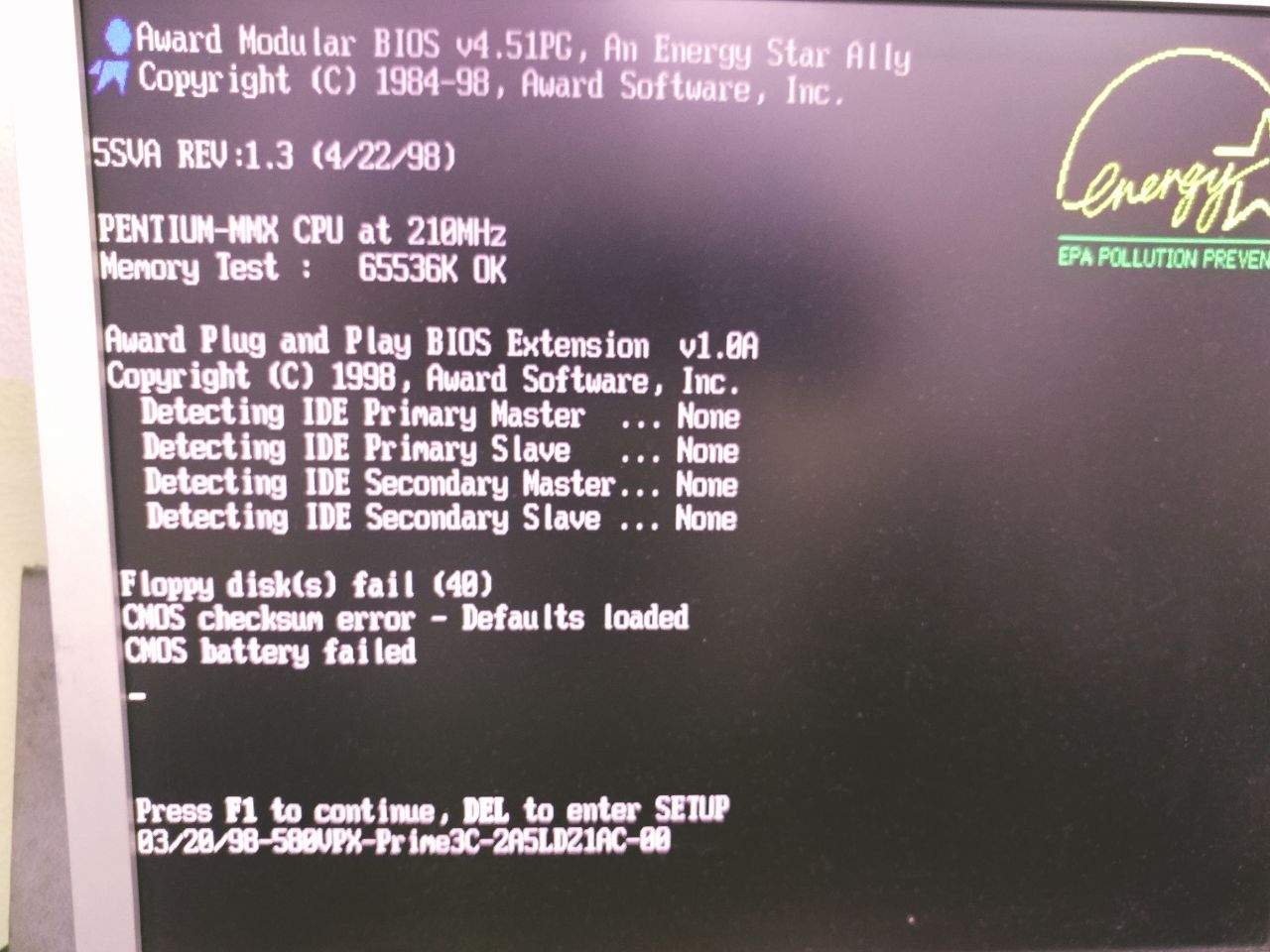

Пару лет назад отдали мать Baby-АТ ZIDA 5SVA 1.2 (1.3?) на Via c боксовым 166ММХ и Virge DX 2(4) мб. М/п была грязная, стоял 1 SIMM на 32 и 1 DIMM, джамперов не хватало, а кулер заклинил и его пришлось отодрать. Я посмотрел на это и отложил)) А тут купил переходник питания, отмыл и оно завелось, да еще и на 83 мгц.

https://theretroweb.com/motherboard/manual/addition-info-zida-5sva-6615019bd29af693534104.pdf мануал по джамперам похож, от 1.6 не так.



Вместе разве можно?



Обычно нельзя, но если очень хочется...
Считается, что при этом на оба типа памяти приходит 5В, и SDRAM может поплохеть. Но если там стоит EDO DIMM или совсем старая дубовая SDRAM на 32MB 16 чипов, то работать будет, с поправкой на размещение банков.
У меня на 430ТХ так работало 2х16М SIMM+1x32M DIMM, две пары симмов составляли первый и второй банк, и два димма тоже относились к первому и второму. Соответственно, если поставить в один банк больше пары симмов или одного димма, работать не будет.

ЗЫ, у меня 166ММХ лоченый в пластиковом корпусе (как у мендосино) работал на 83 шине, но на ALI IV, там делители для шин были правильные для 75 и 83.

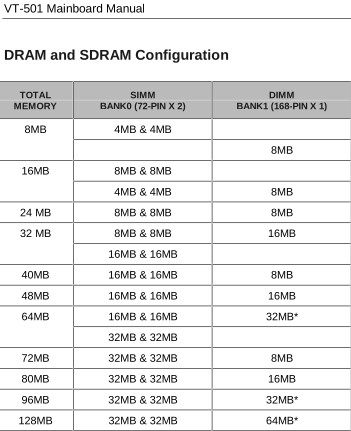

Похоже что на некоторых можно. В руководстве, например, FIC VT-501, прямо об этом говорится:



Специально так её и гонял около года в виде 16+16 - проблем, действительно, не встретил.



Ну, на ней банки 0 и 1 разнесены между симмами и диммами, так что конфликтов быть не должно, у меня на 430TX от ECS было 4хSIMM+2xDIMM, у которых банки 0 и 1 были общими
