Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Тут вполне конкретная карта с конкретными чипами, суммарная ширина шины данных у которых 64 бита. Как не крути, это обрезок.

--- добавлено 28 фев 2018, предыдущее сообщение размещено: 28 фев 2018 ---

Некуда. А вот под чипы памяти есть места, и под их обвязку.

--- добавлено 28 фев 2018 ---

Была бы ещё одна карточка, чтоб не жалко было текущую - попробовал бы.



@Suchender, если на разводке платы не экономить, то ширина шины не изменится при уполовинивании памяти: количество линий адреса меняется, а количество линий данных постоянно. Так что, у вуды все с этим в порядке.



А мне досталась такая. Вроде как без отклонений))



На этих красных гигабайтах сэкономили и поставили микрухи памяти в более маленьких корпусах (как в модулях ОЗУ). На рейдже здорового человека память в TSSOP86, а на ваших гигабайтах -- TSSOP56.



Э... Как бы все "Ultra", что попадались мне, оказывались OEMнищами с 64-х битной шиной. Ты маркировку чипов памяти напиши...



есть вот такая (живая): http://www.electromyne.de/Graphics-...AGP-4x-Graphics-Card-PN8913-980-C3D-6000.html и такая (мертвая) 630-3102 - Apple Power Mac G4 ATI Rage 128 Video Card - TechPartsWarehouse
не подойдут?

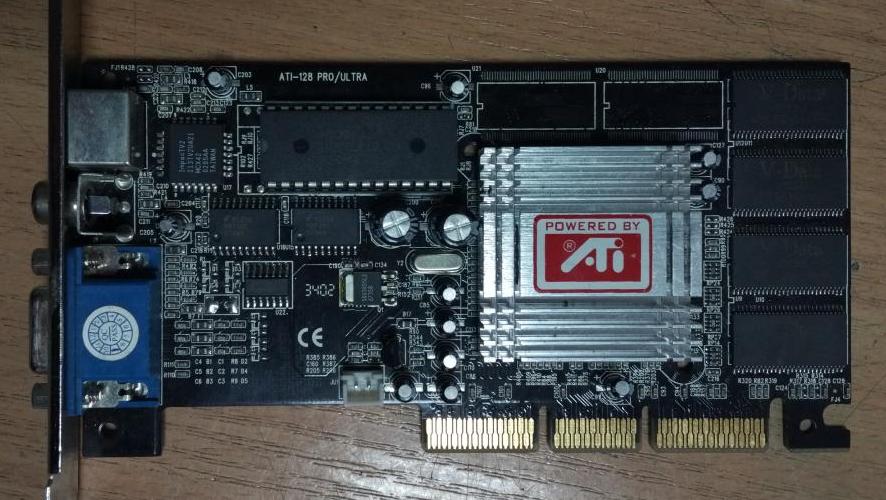

@Suchender, на вашей Manli посмотрите внимательно сами: распаяно 4 коротких микросхемы и два пустых посадочных места под более длинные. То есть карточка 64 бита шину памяти обеспечивает и получить ее можно либо двумя длинными, либо четырьмя (как ваша) короткими микросхемами. Если бы все места были заняты, то было бы 128 бит.

--- добавлено 28 фев 2018, предыдущее сообщение размещено: 28 фев 2018 ---

@Suchender, красная с электромайна -- то же, что и Manli. А вот дохлая имеет 128 бит -- все 8 дешевых коротких чипа на месте.



hy57v651620b tc-10s 9940a



Там в обоих случаях по 4 чипа, по шелкографии видно, что есть ещё 2 посадочных места под распаянными чипами.
Не берусь гадать, зависит ли ширина шины от применённых чипов. Может случиться и так, что тупо ставились такие чипы, которые имелись на складе в данный момент. Попадался нонейм TNT2 M64, который допускал установку 3-х разных наборов чипов памяти, примерно таким же образом.

--- добавлено 28 фев 2018, предыдущее сообщение размещено: 28 фев 2018 ---

http://codepoet.org/ram/HY57V651620B.PDF
4 банка по 1Млн 16битных элементов. Тобишь, чипы 4Мх16. 4 чипа дают 32Мб и 64-х битную шину. поздравляю со вхождением в клуб обладателей обрезков Ati Rage 128.

ЗЫ. Именно эти чипы стоят на гигабайте у Apache. Не врёт ему GPU-Z.



Нееееет!!!!!



@Suchender, надо All-In-Wonder брать -- там, вроде, все версии 128 бит.



ЗЗЫ. Патронить другую атишную карту не нужно, чипы - обычная SDRAM, хотя и довольно быстрая. Нужные найти не сложно на тех же GF2MX, GF4MX440SE, которых как грязи.
Я просто не хочу рисковать своим экземпляром карты. Опыт пайки чего-то крупного, вроде чипов, памяти и т.д. у меня пока говорит о 50% выживаемости подопытного в моих руках.



Как всё у АТИ сложно. Всё не как у людей.
Ну ладно, потом попробую необрезанную версию сабжа поискать.

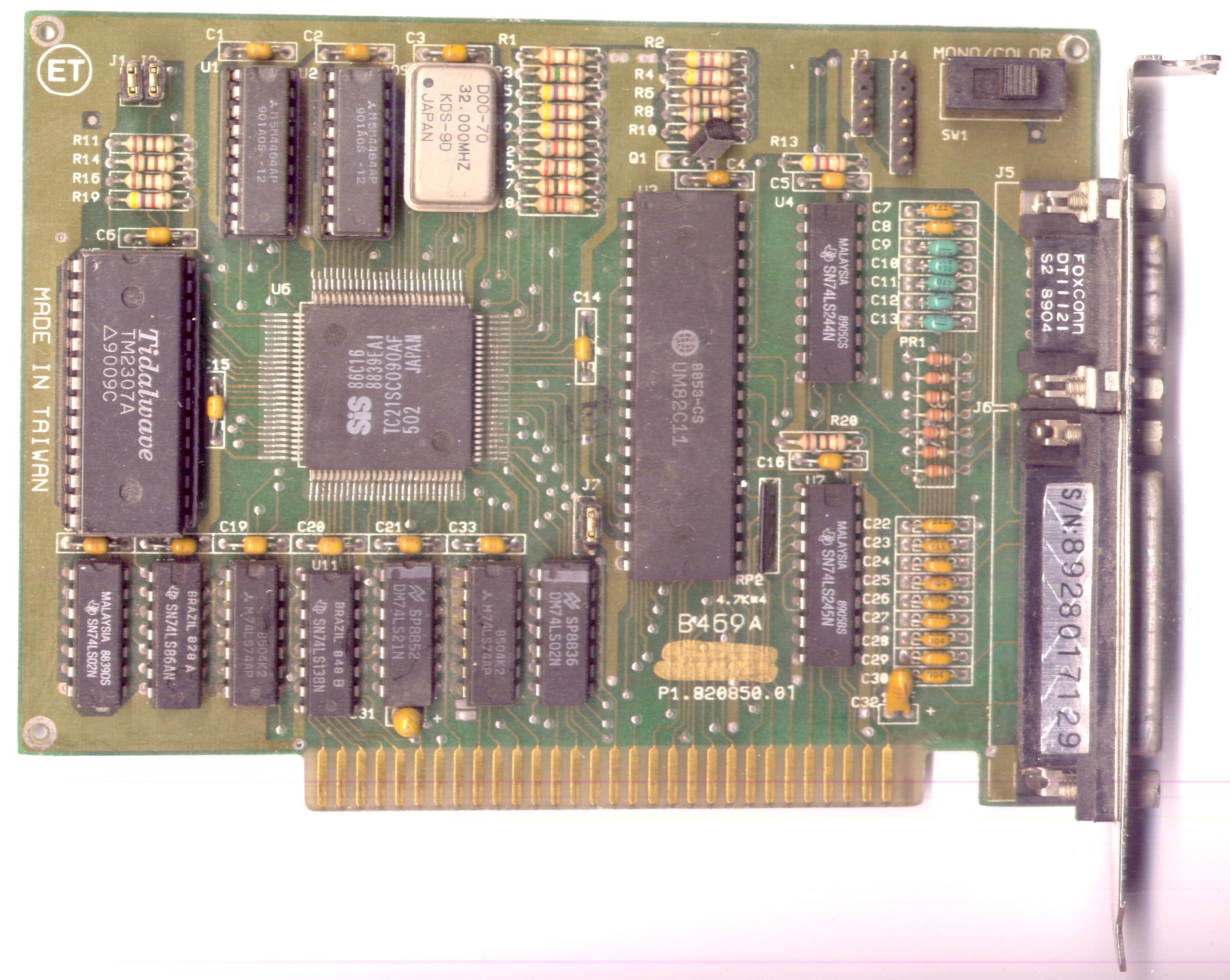

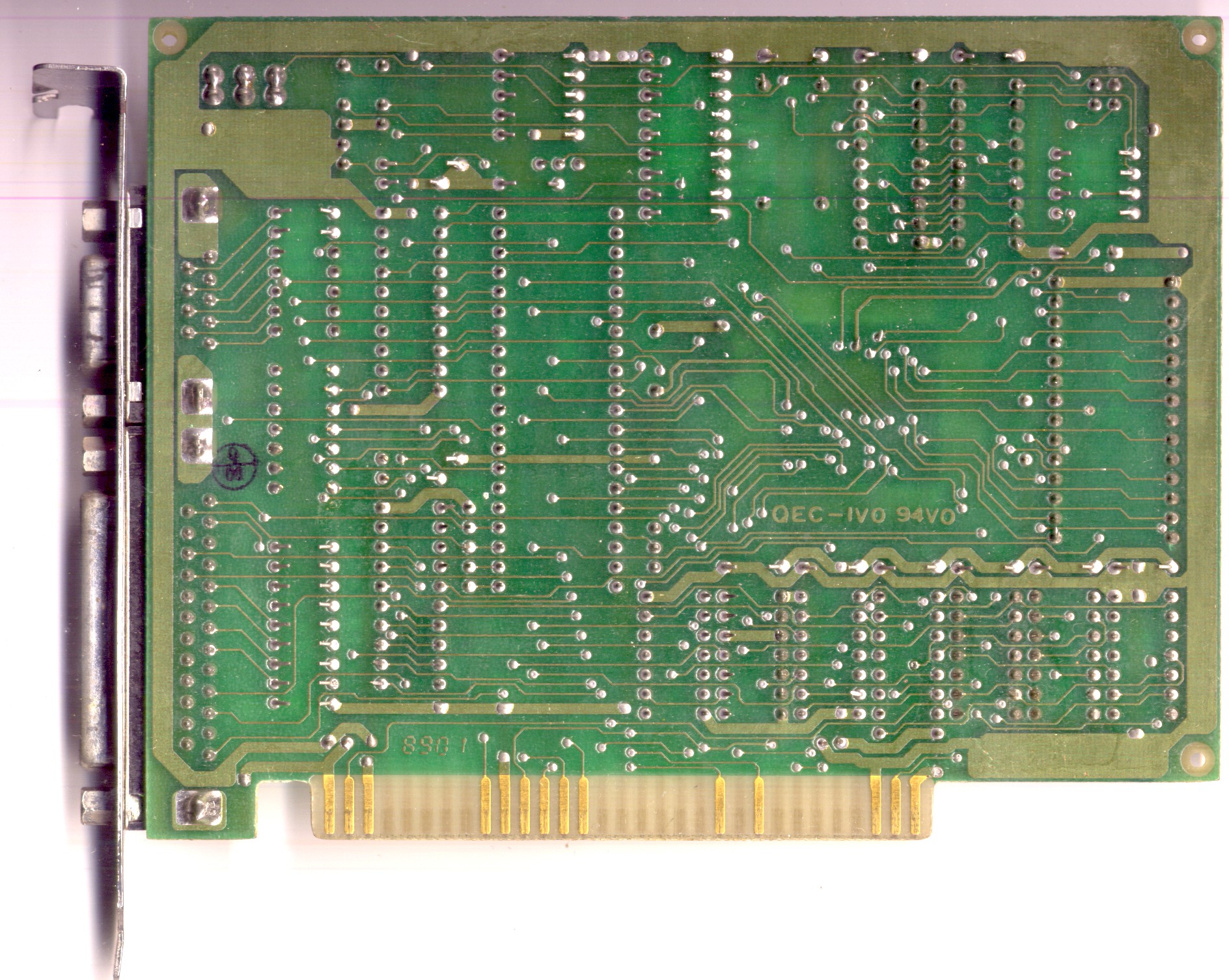

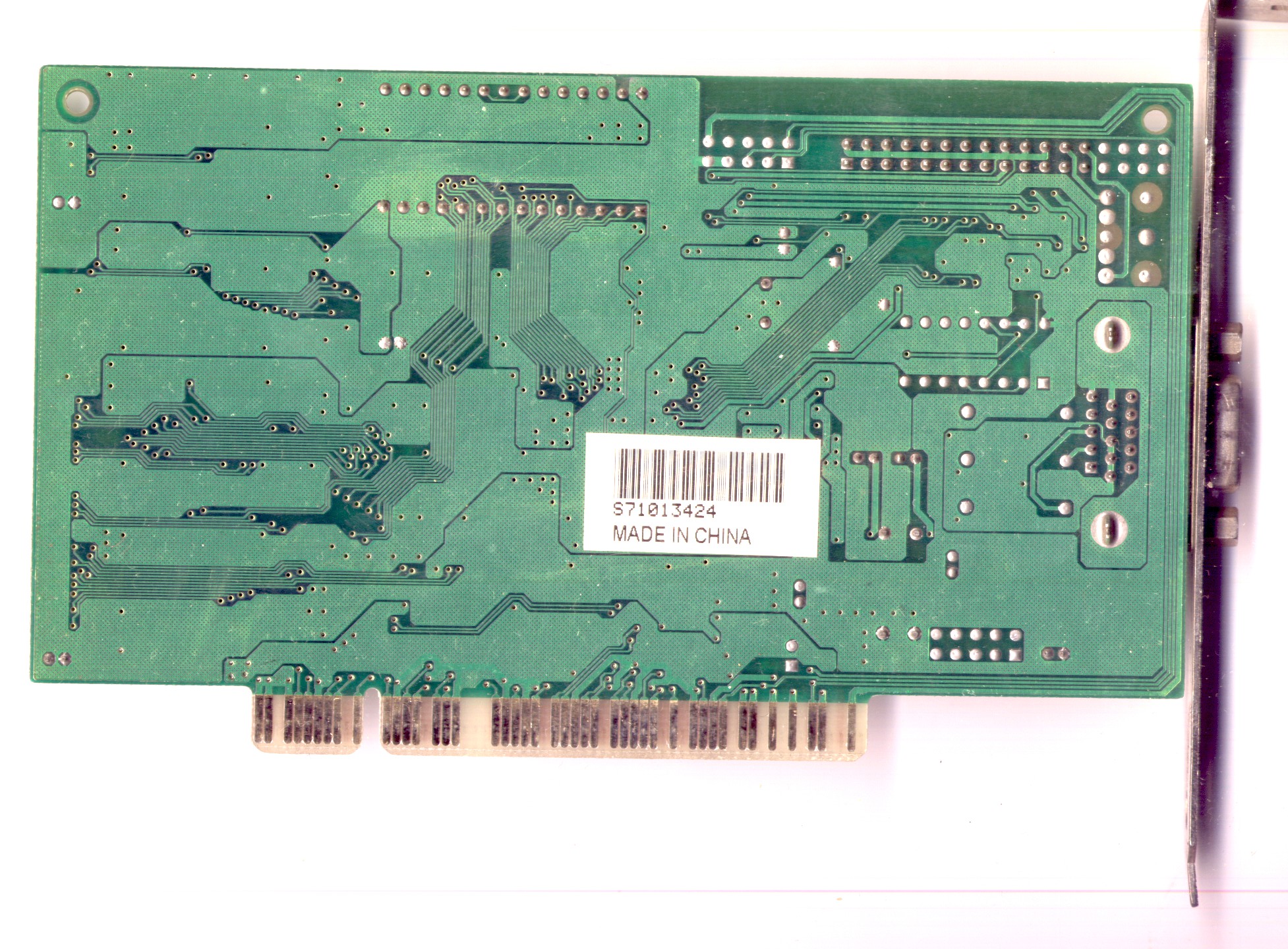

Видеокарта SIS Tidalwave 86C16 B469 QEC-IVO 94VO

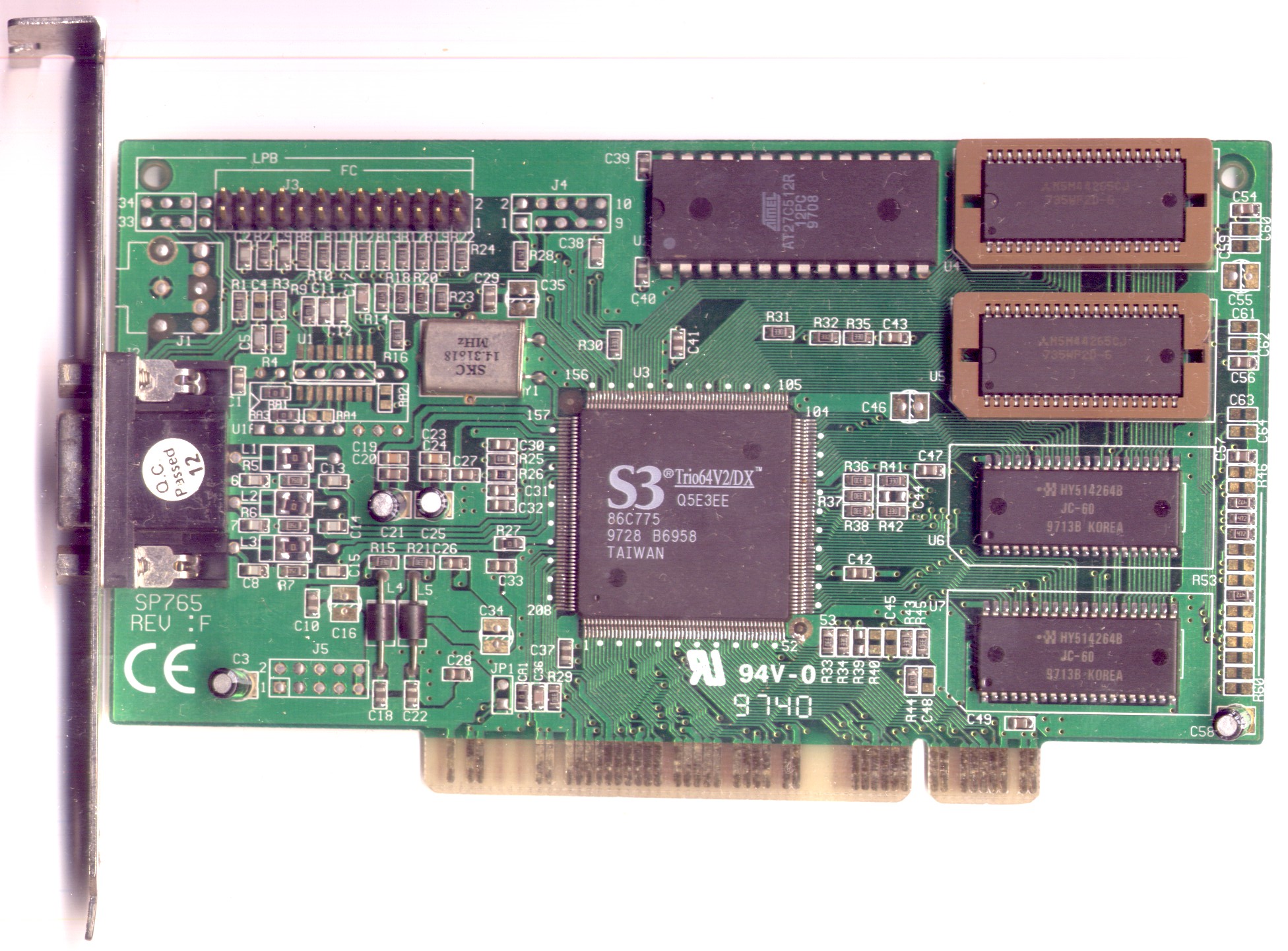

Видеокарта S3 Trio64V2/DX Q5E3EE 86C775 SP765 9740

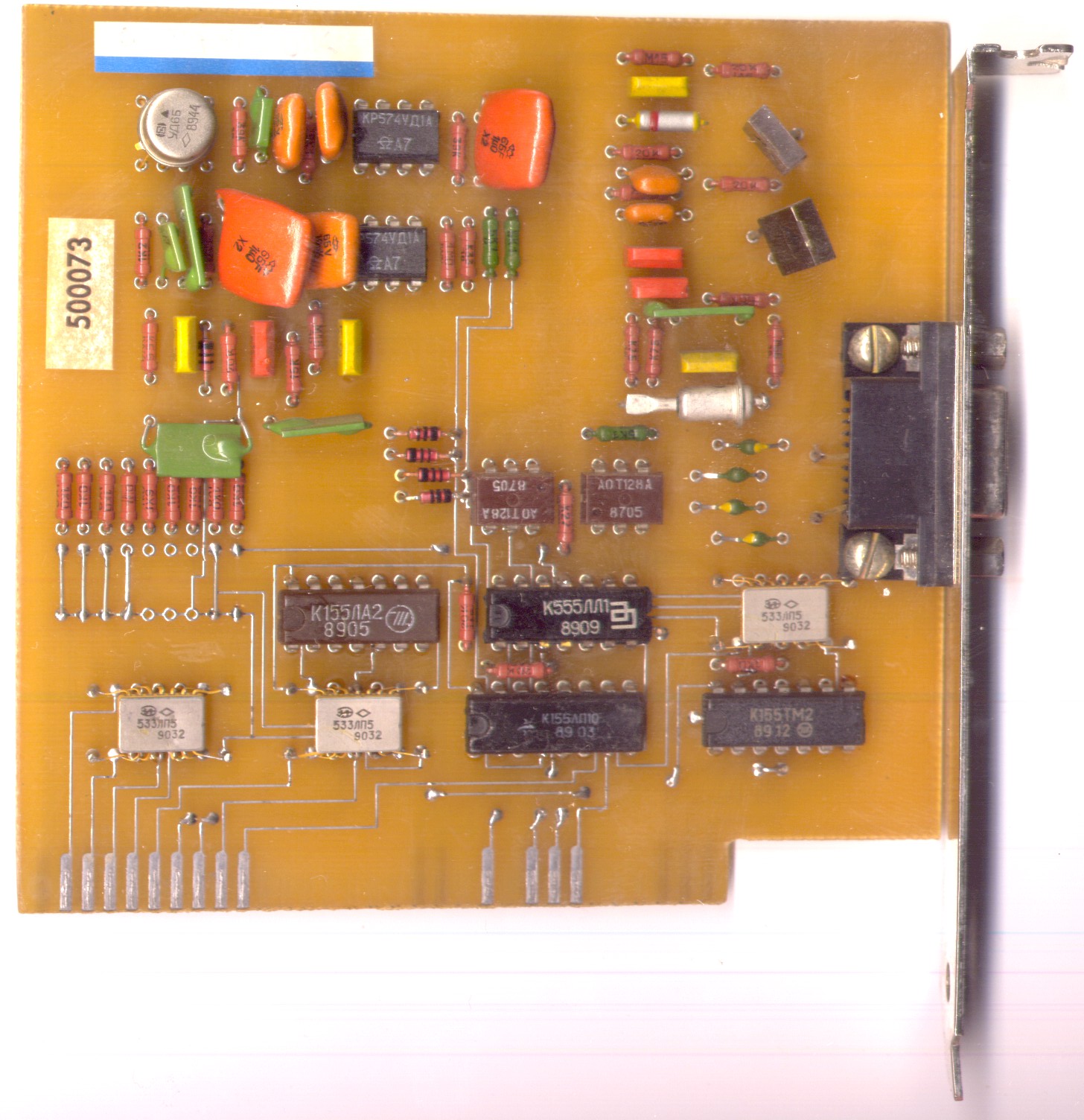

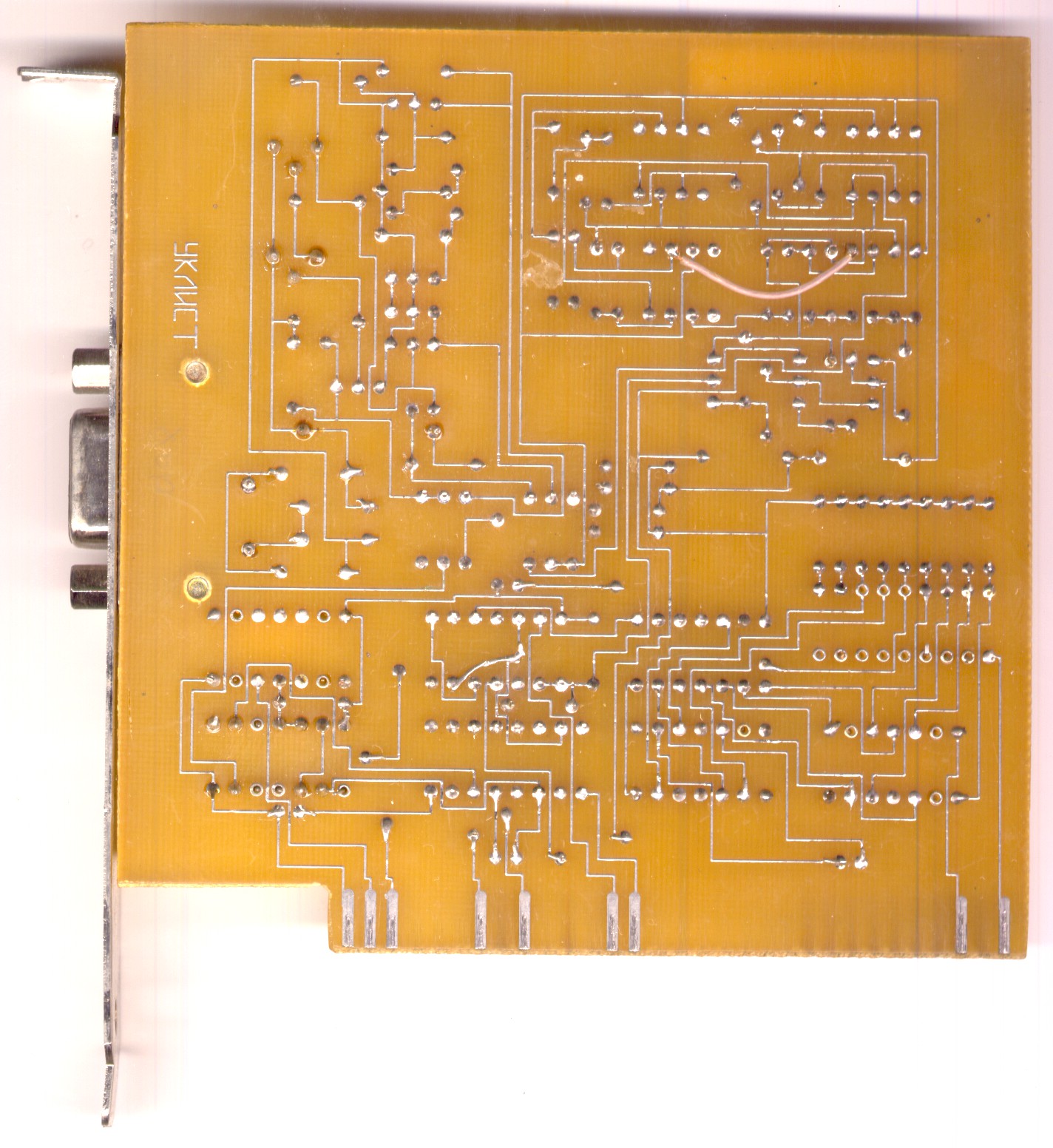

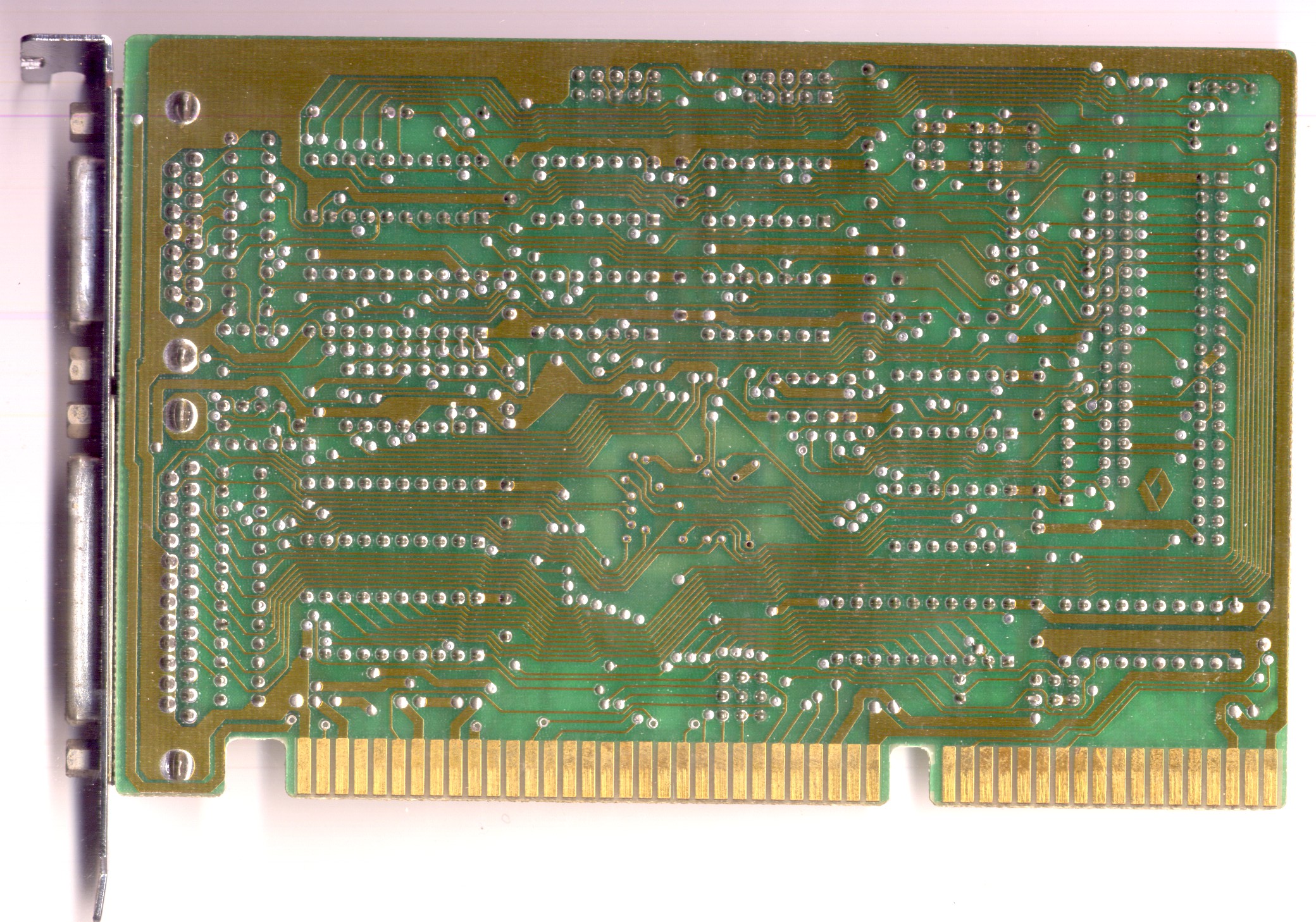

Видеокарта, маркировка УКЛИСТ

просьба знающих опознать что это вообще и кто производитель

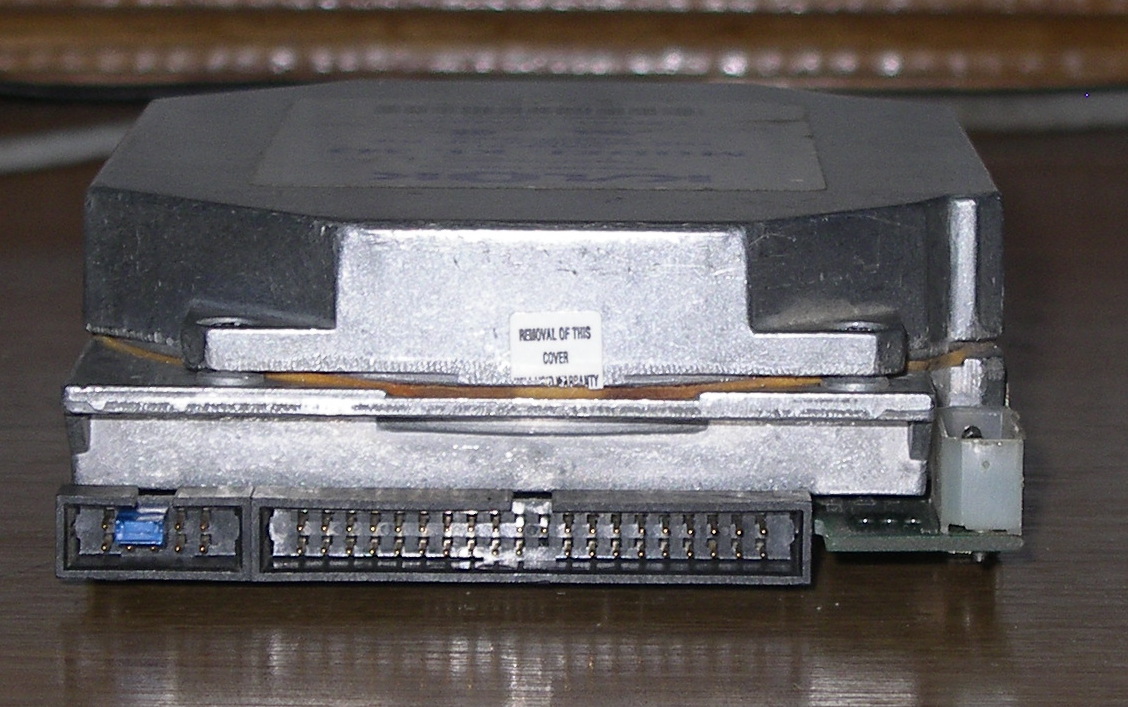

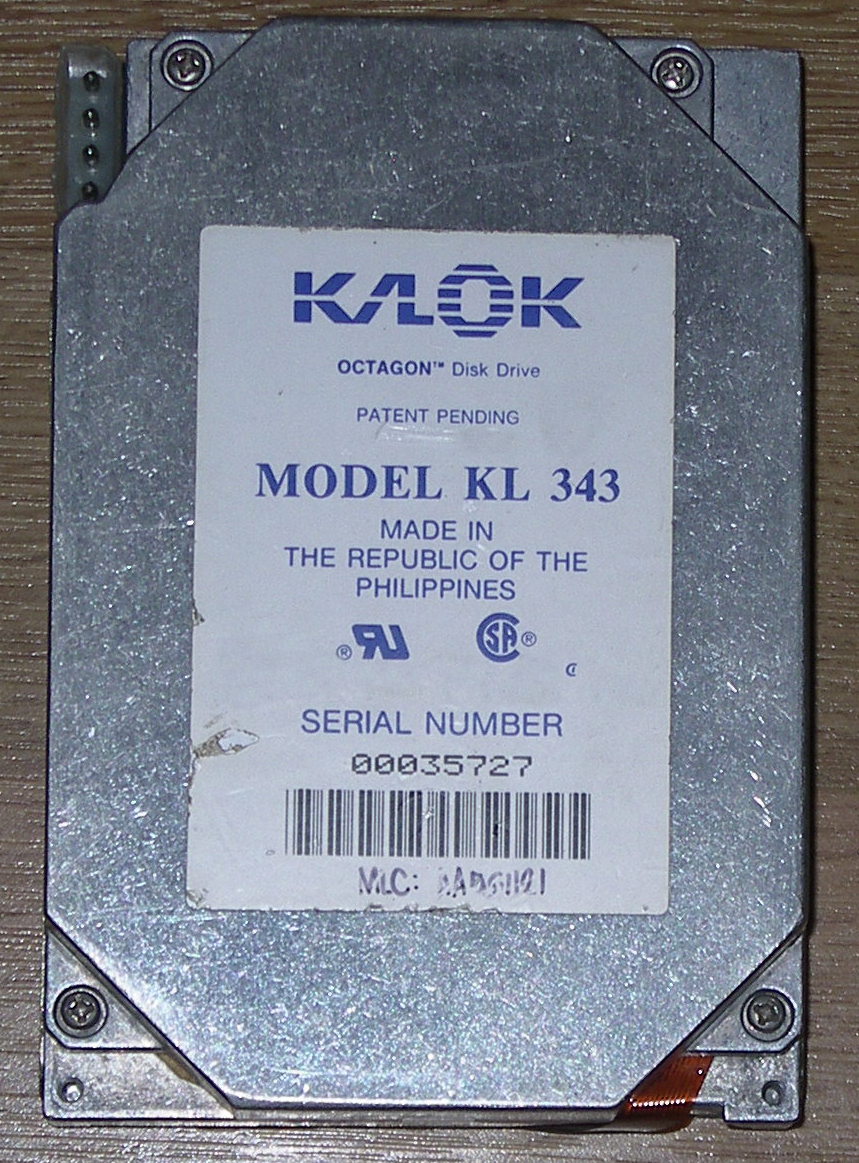

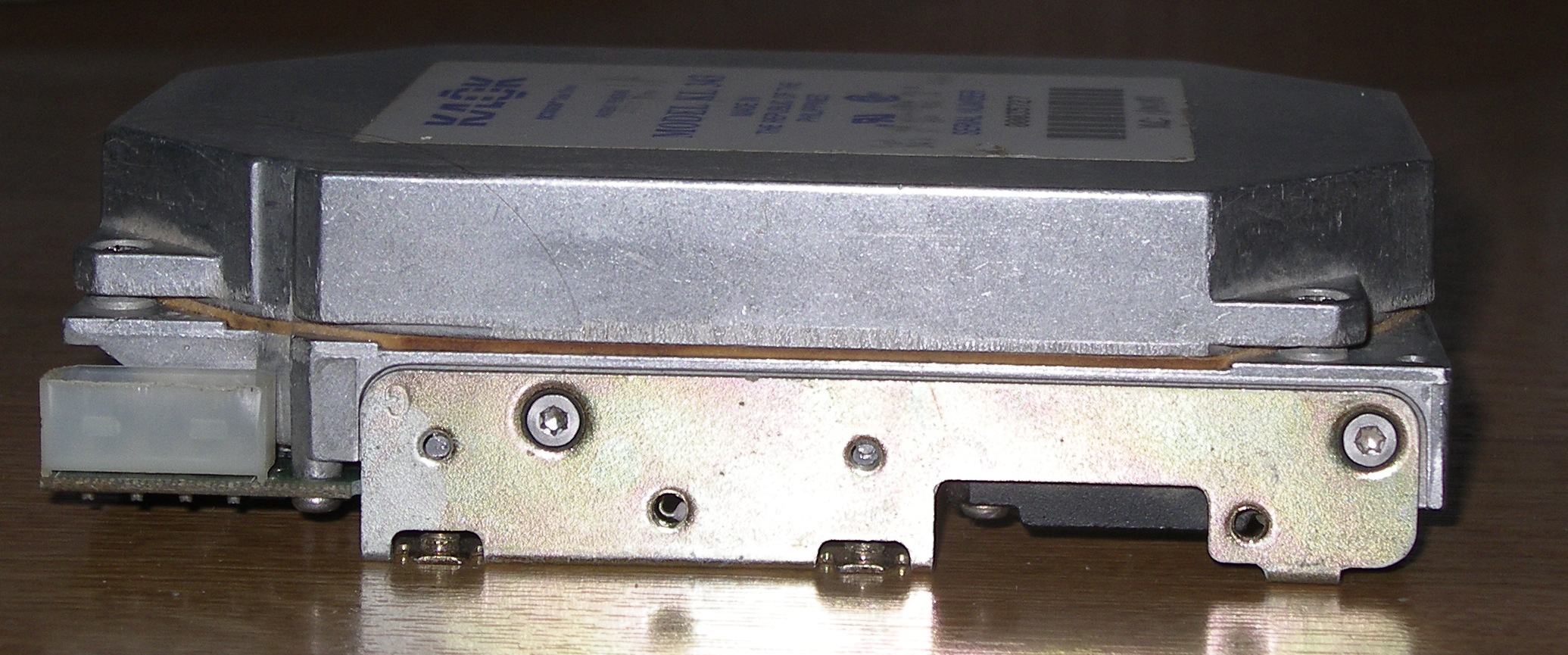

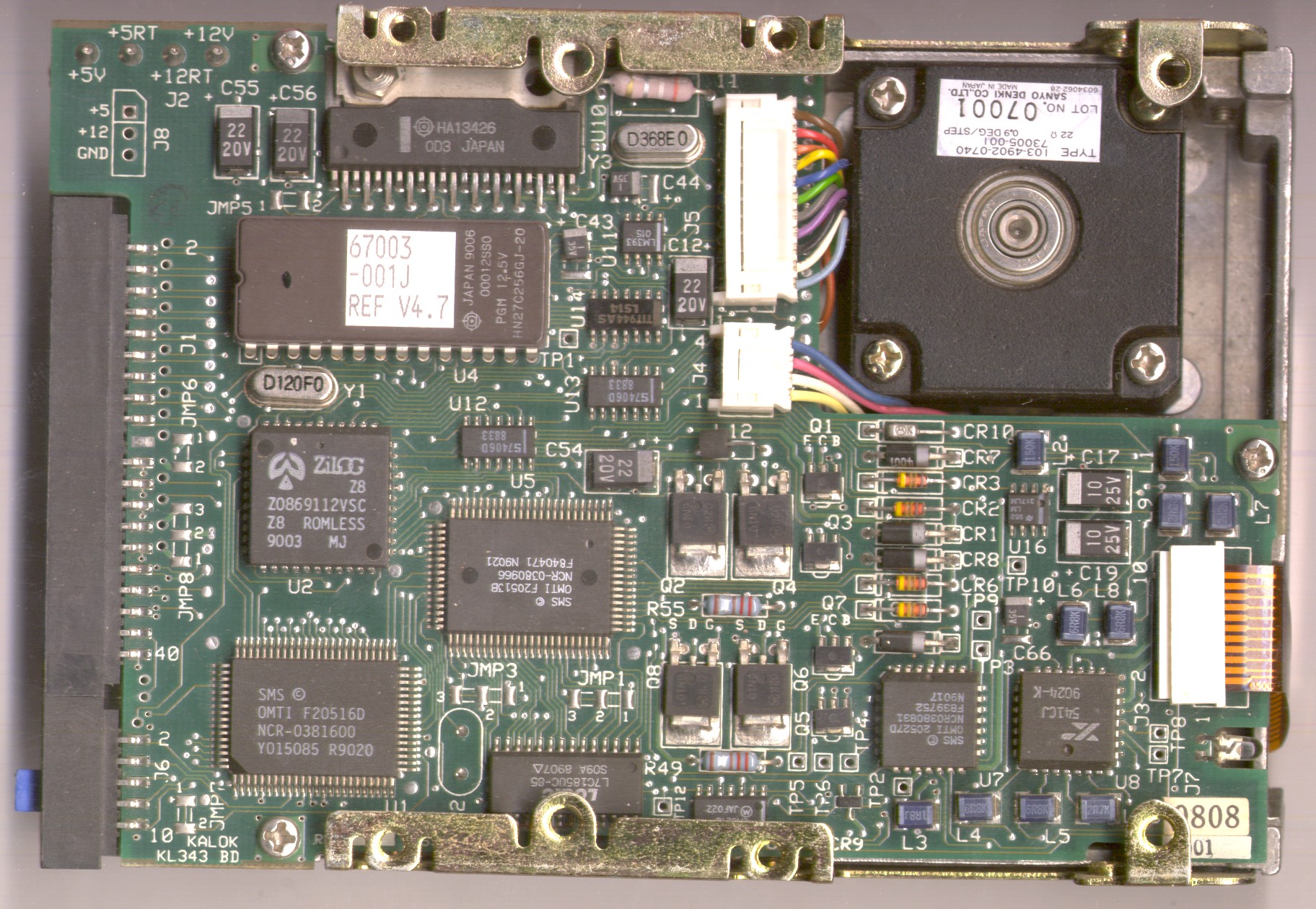

Жесткий диск K/LOK Octagon model KL 343, емкость 42 МБ

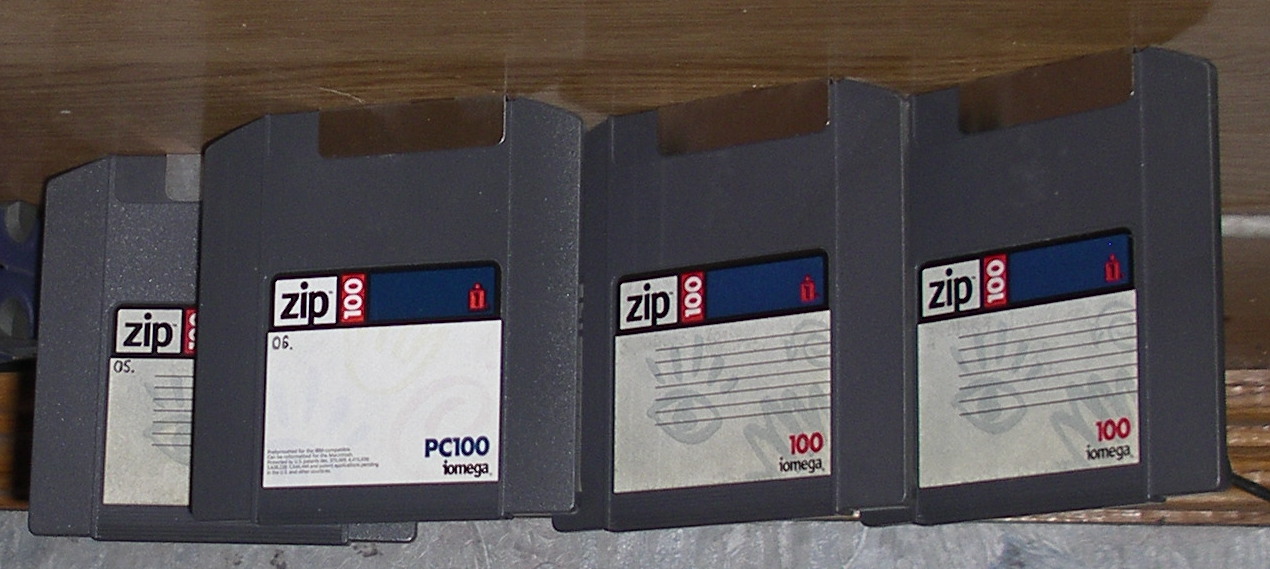

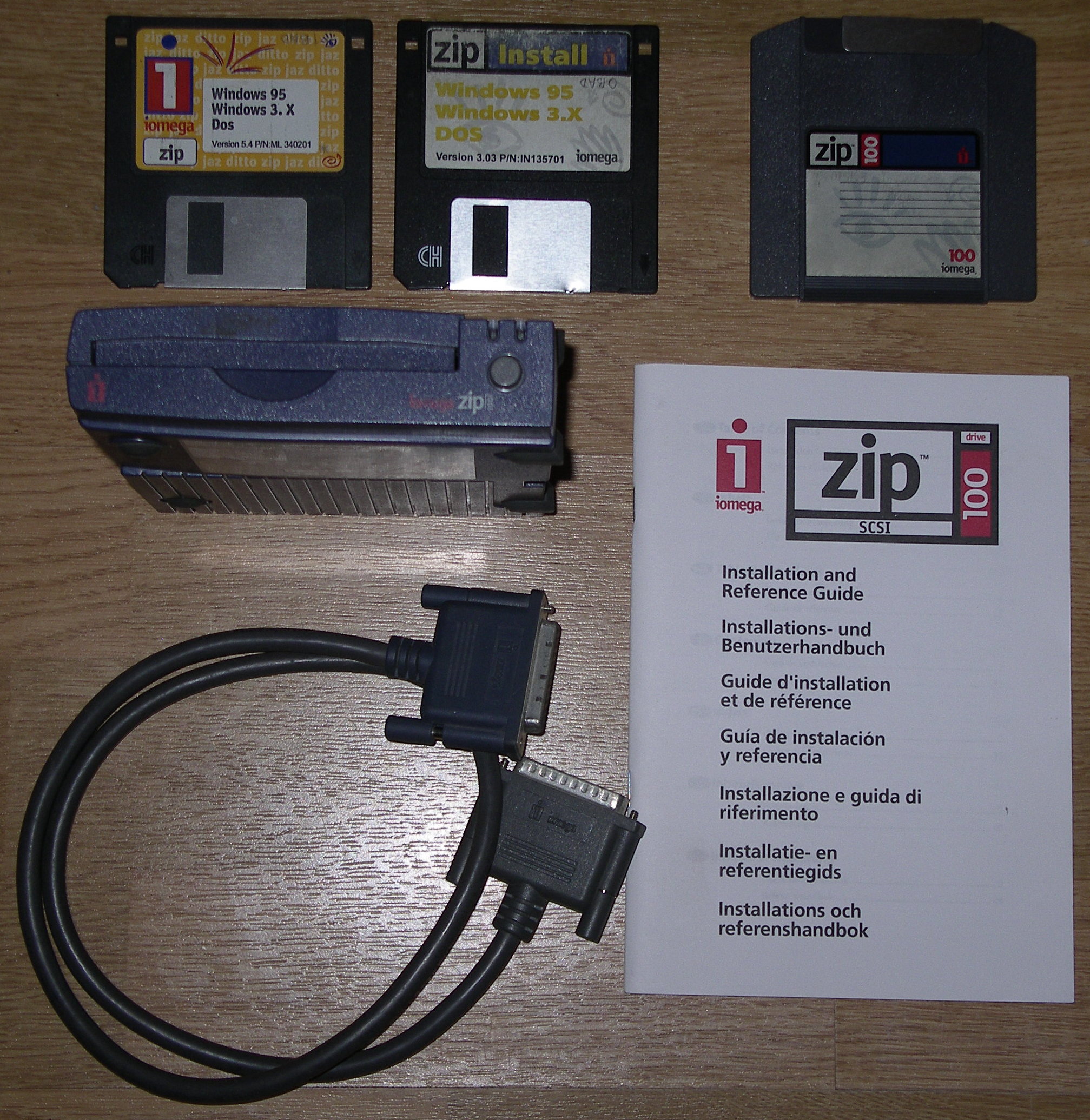

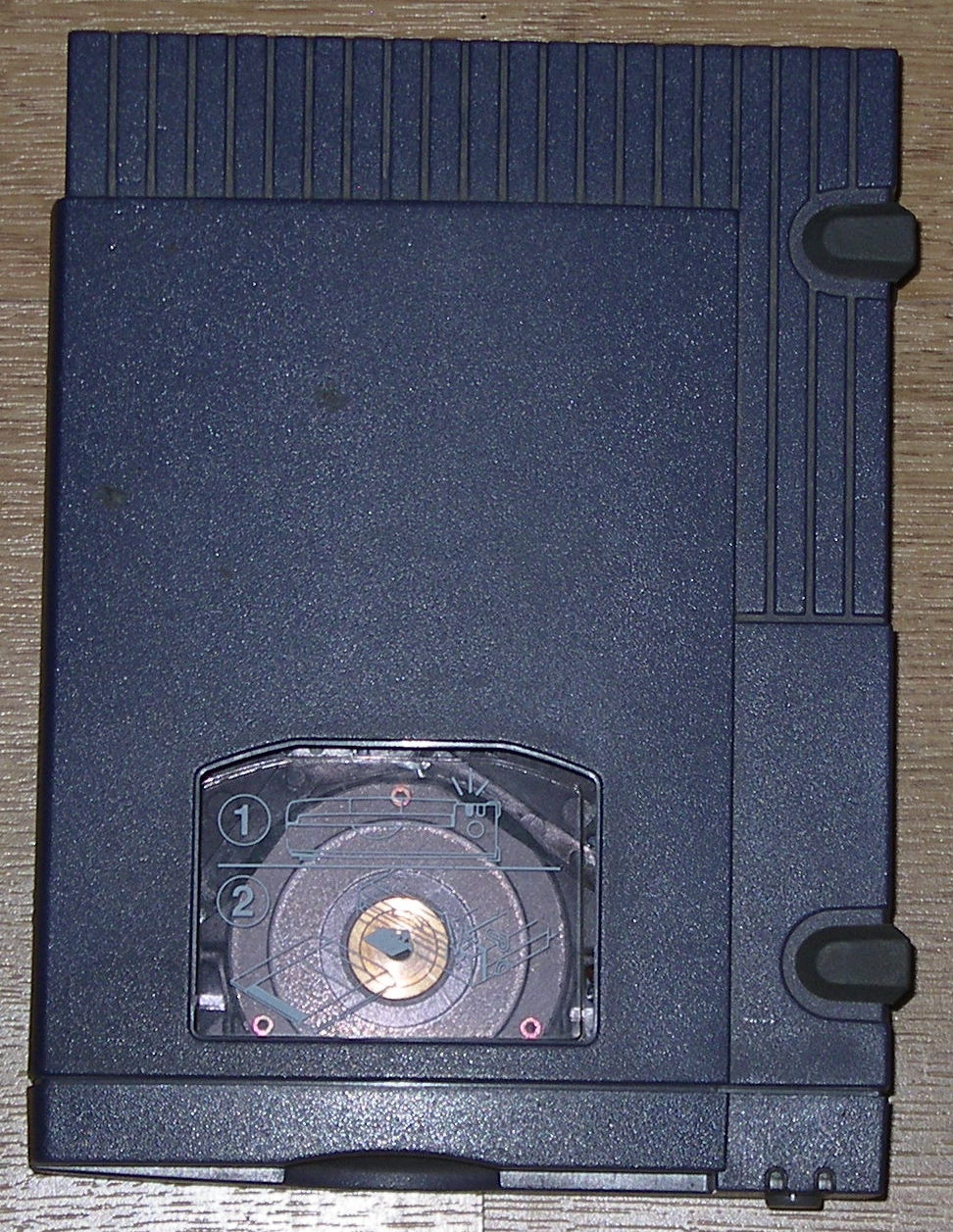

Привод iOmega Zip 100

см. обзор @Newbilius на YouTube по данному девайсу

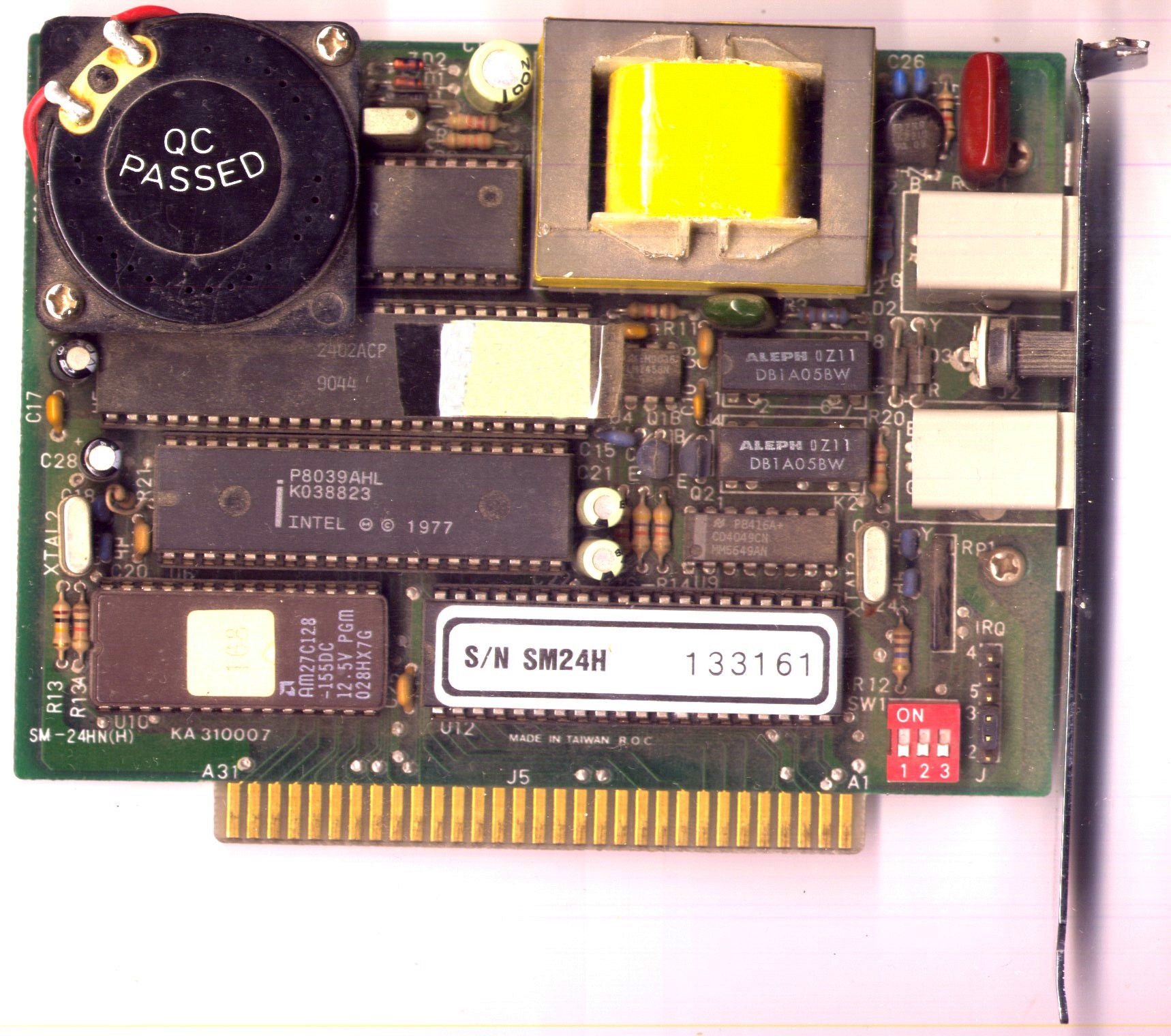

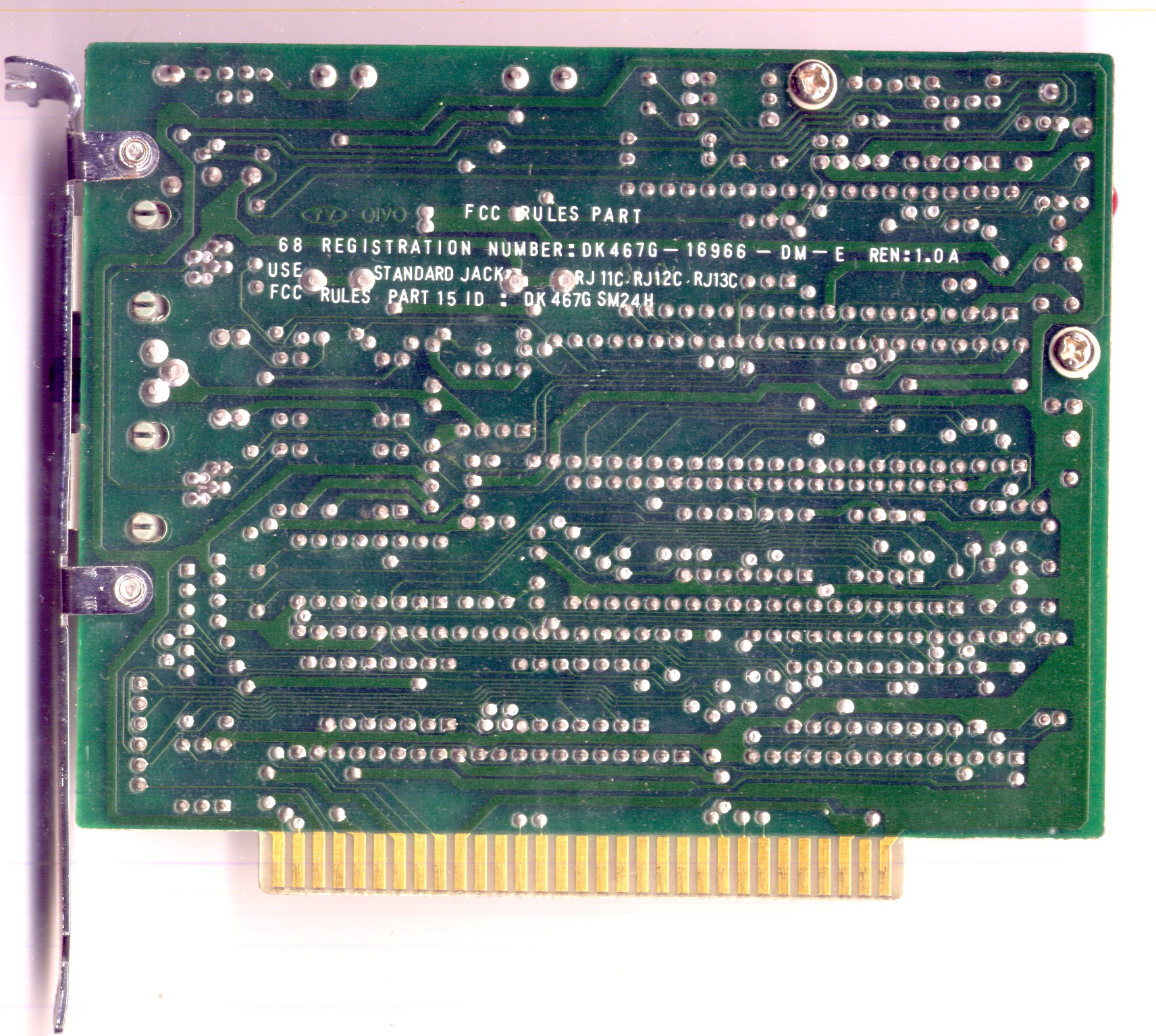

Modem Intel DK467G SM24H, 1977

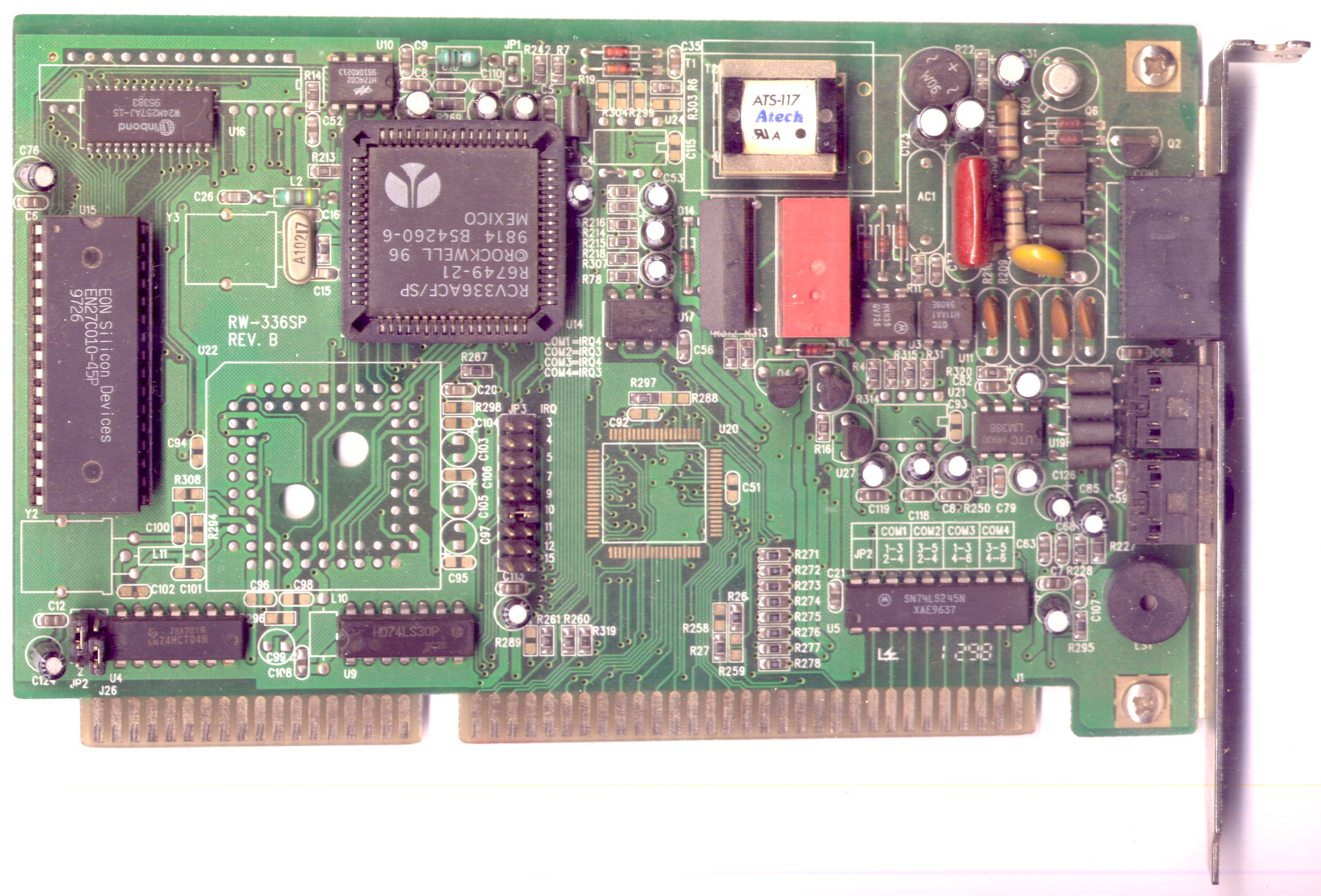

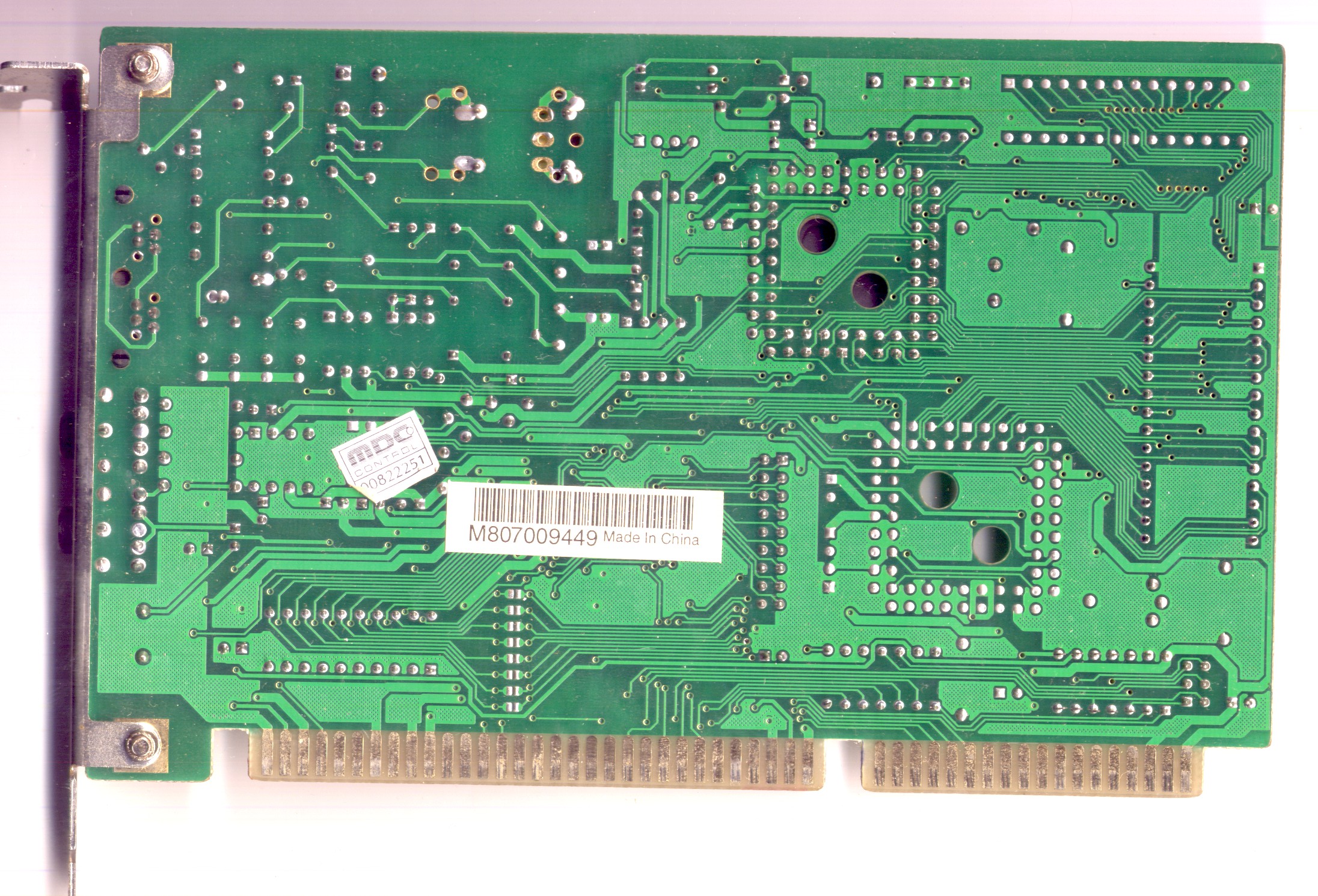

Fax modem RCV336AFC/SP R6749-21 Rockwell Mexico, ISA

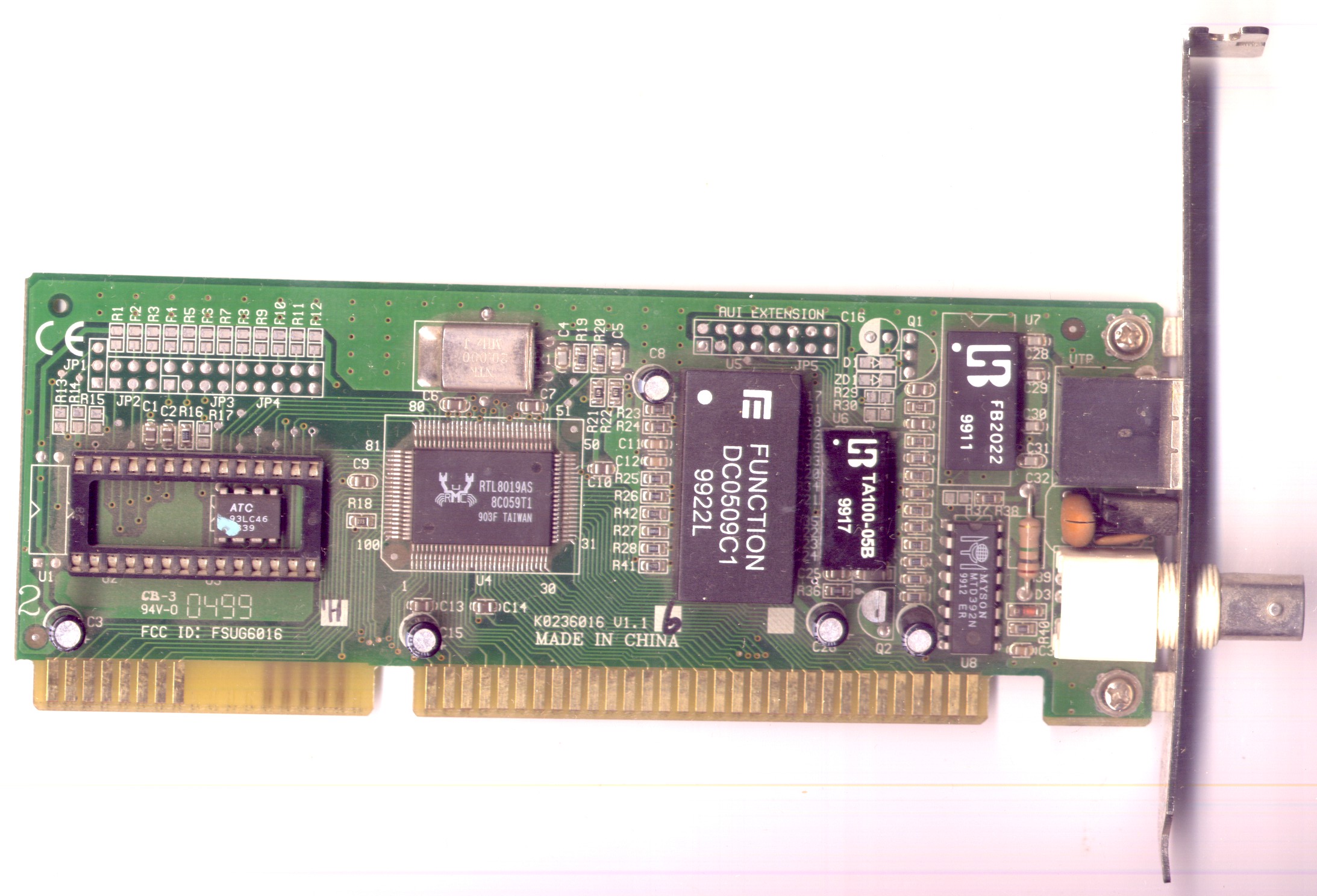

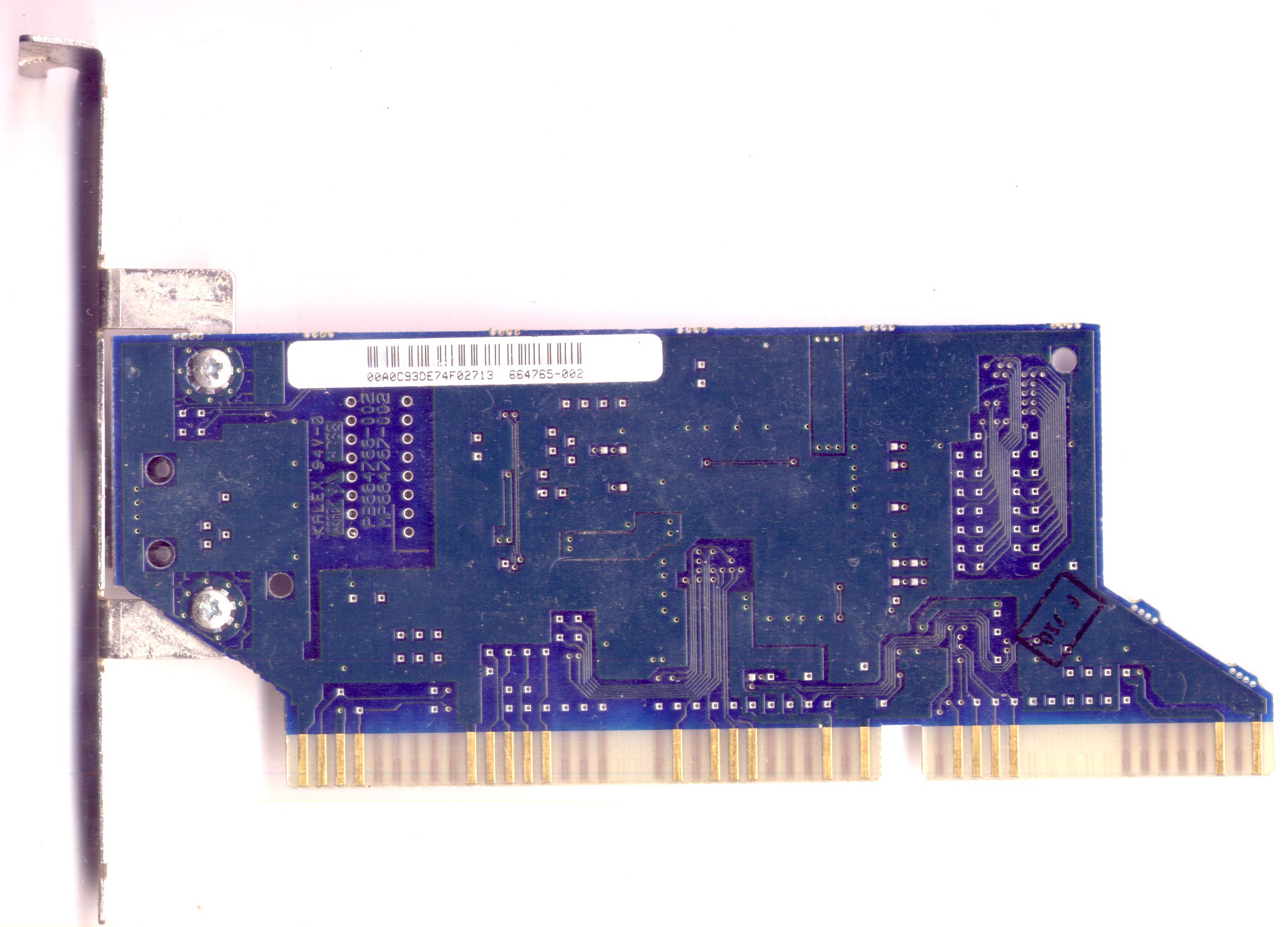

Сетевая карта Realtek RTL8019AS 8C059T1 903F, Function DC0509C1 9922L

спереди разъемы RJ45 UTP, и какой-то похожий на коаксиал, просьба помочь опознать

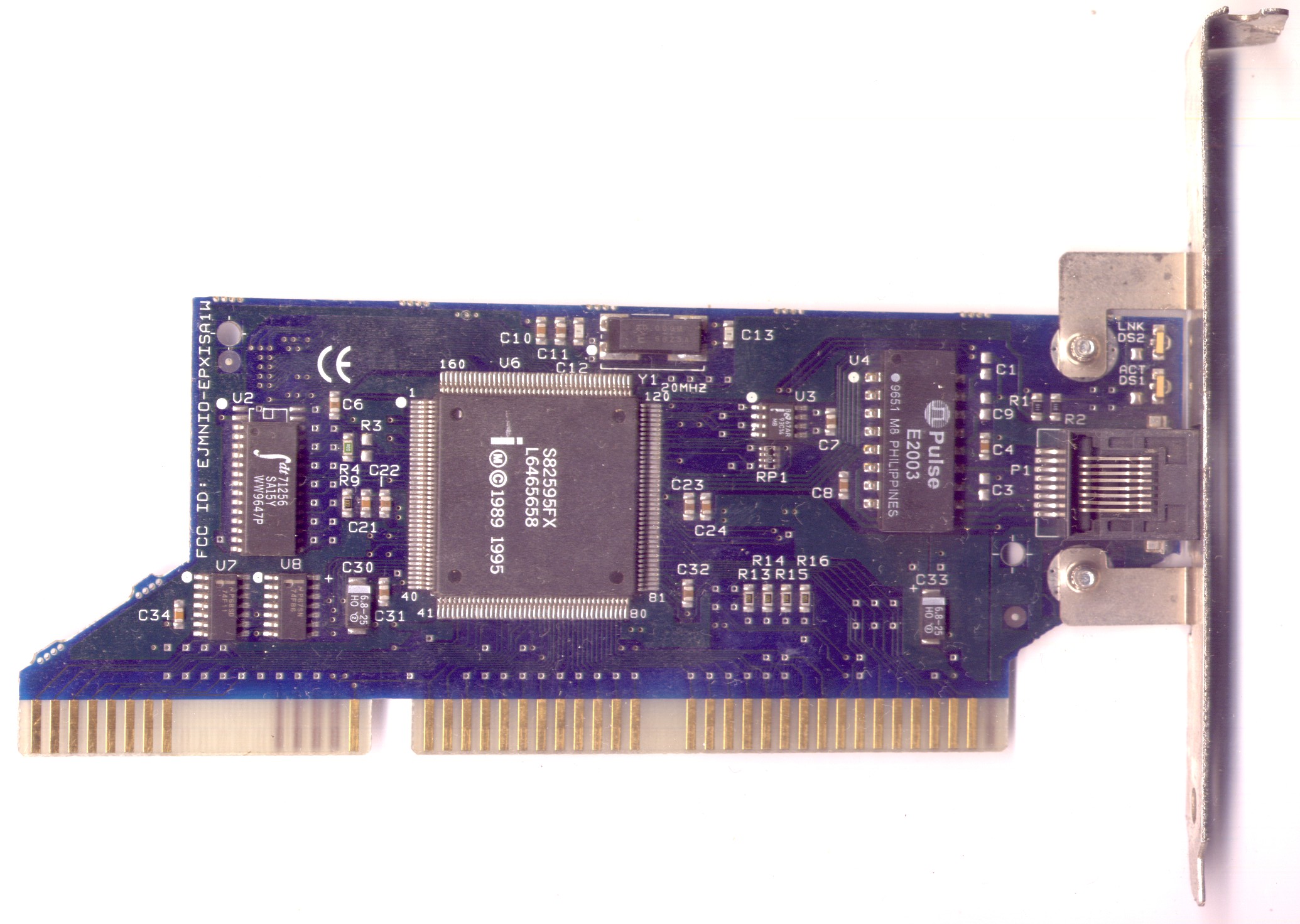

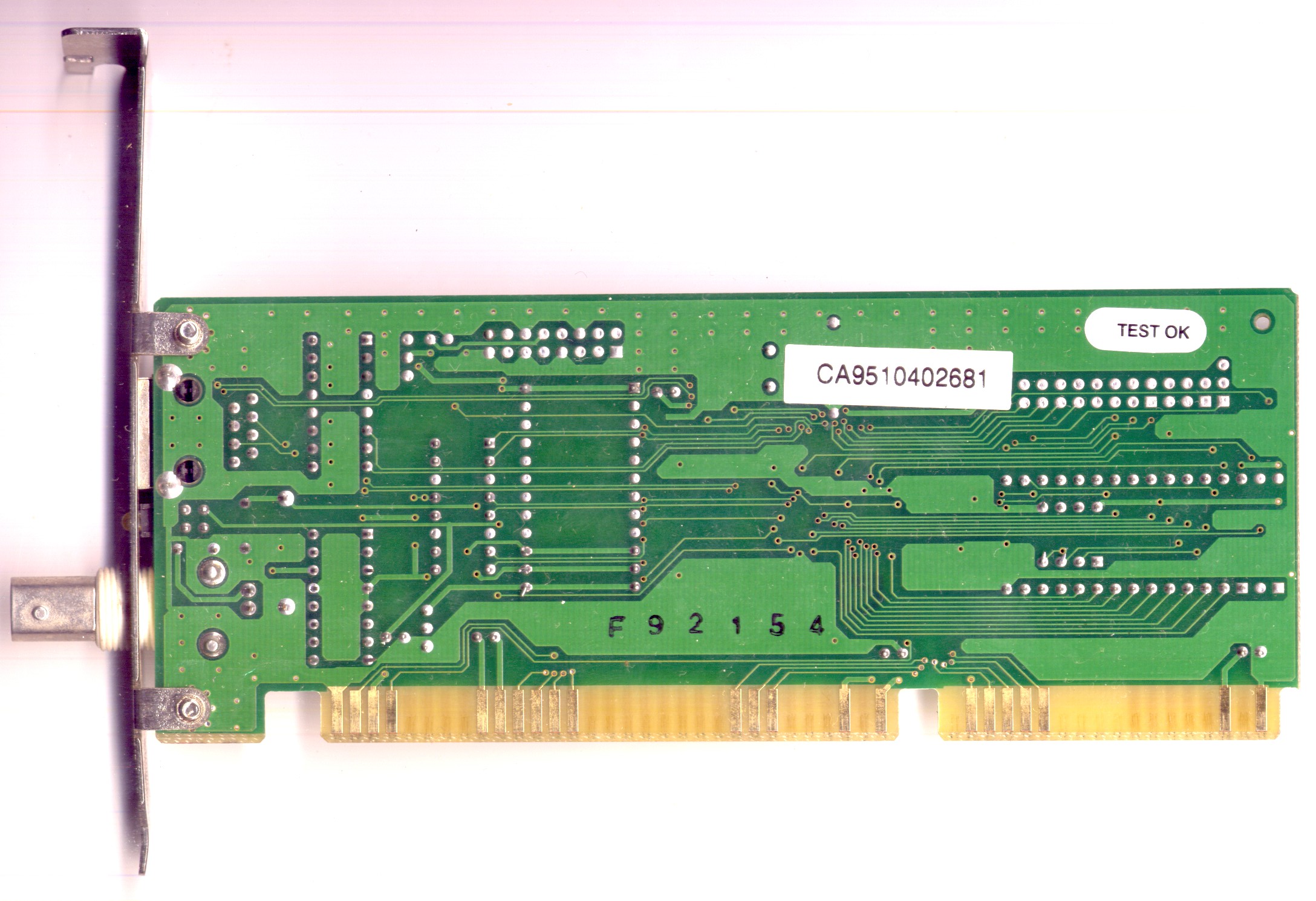

Сетевая карта Pulse E2003 9651, EJMNIO-EPXISA1W, S82595FX L6465658

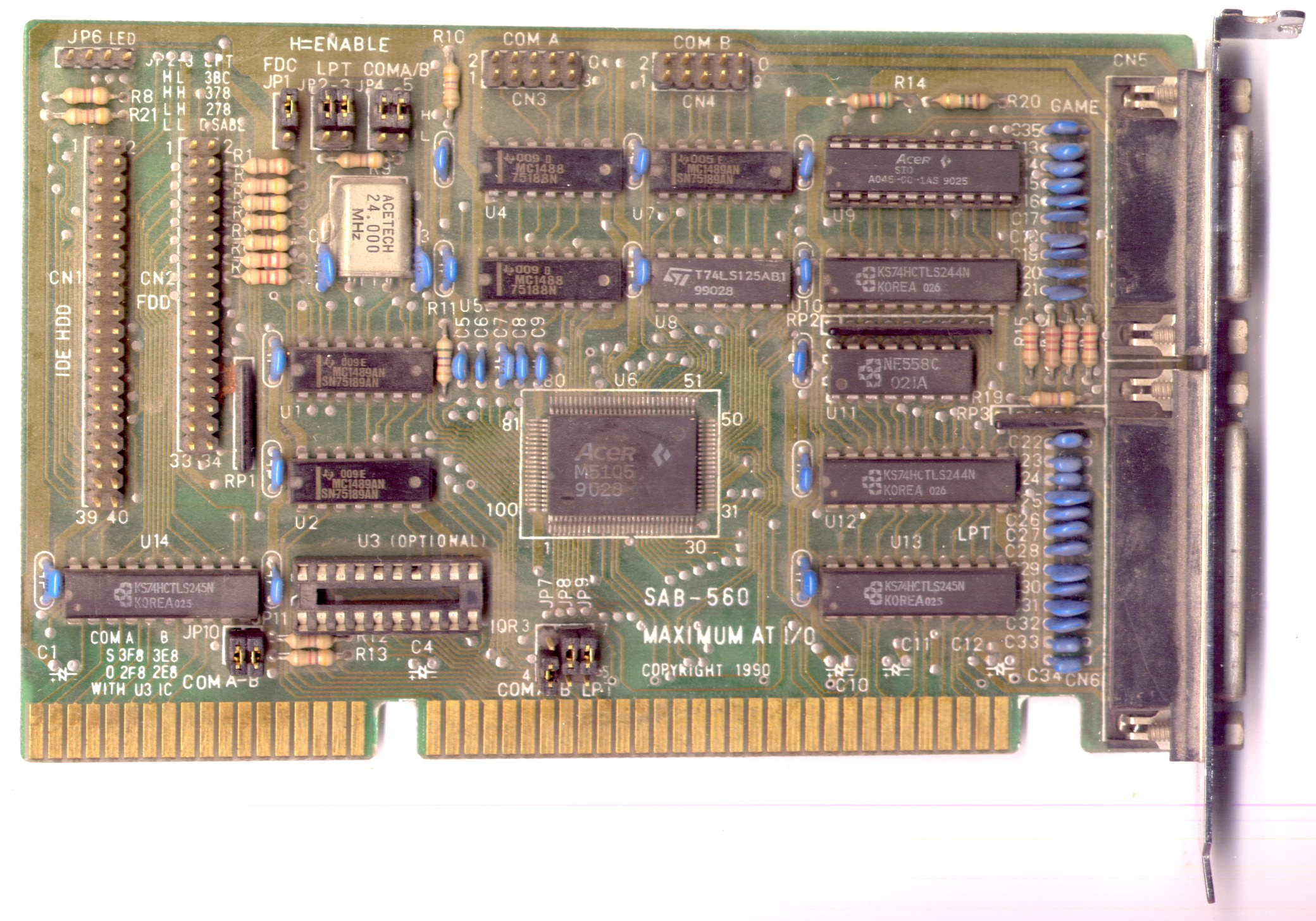

Плата расширения Acer M5105 9028 Maximum AT I/O, ISA, Game port, Parallel port, COM Port x2, IDE HDD, IDE FDD



77-й - это копирайт интеловского чипа Сам модем, судя по дате на соседнем чипе, конца 1990-го (9044 расшифровывается, как 44-я неделя 90-го года).



Ну что же - время офигительных историй.

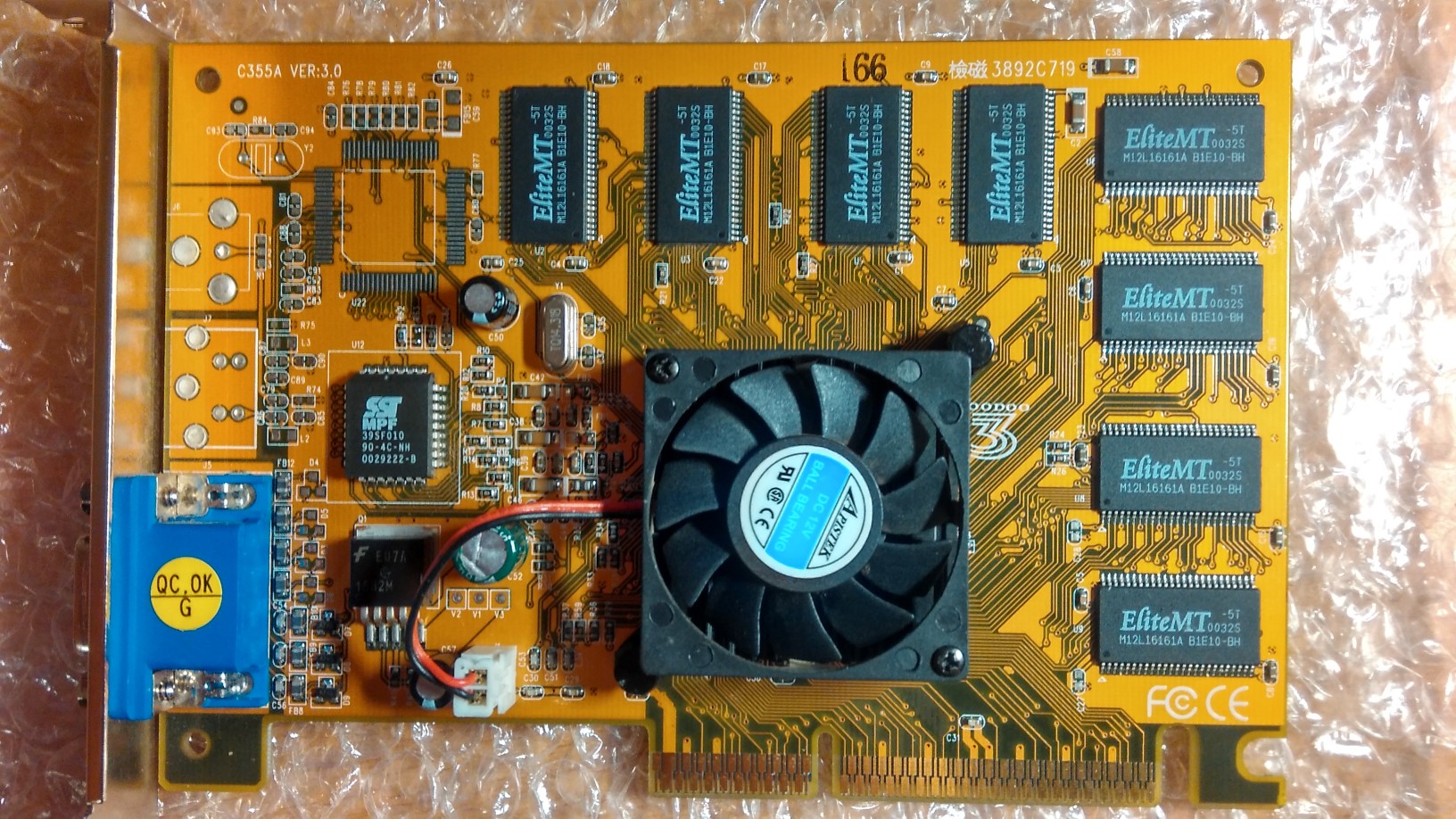

Недавно удалось за недорого заполучить видеокарточку "PowerColor evilKING 3 Pro C355A VER:3.0". Причём, даже скринов именно этой ревизии в интернете найти пока не вышло. Со слов продавца, карточка какое-то время назад была снята с рабочего компа.
Наконец, настал день, когда она оказалась у меня в руках. Недолго думая, я со всеми предосторожностями вставляю её в слот, включаю комп: ура (звуковой "Пик!"), ииии... проклятье - чёрный экран!!! Перетыкивание в слот, чистка контактов и даже проба в другом компе не дают результата. Что могло быть? Если "отвал" чипа от перегрева, то можно попробовать прогреть (понятно, что если это и поможет, то ненадолго).
Впрочем, в ходе своих мытарств замечаю, что, в принципе, если отбросить "черный квадрат" Малевича вместо изображения, поведение карты на компе нельзя назвать совсем никаким. Так как тест при включении комп проходил и даже начинала грузиться Винда'98SE, но через несколько секунд комп просто выключался. Слава богам, что мне пришла в голову идейка поиграться с BIOS'ом видеокарты. Благо, что их (биосы), как и утилиты для работы с ними, нетрудно было отыскать на www.3dfxzone.it Делаю на всякий случай дамп, потом (зачем-то?) пробую залить его обратно. Странно, но прошивальщик пишет что-то навроде "Не могу прошить биос от Banshee". Беру стандартный для V3 3000 биос "2.15.12-SD", прошиваю - БИНГО: при следующей загрузке карточка завелась и прошла тесты!

Какой вывод? Думается, тут могло быть две причины неисправности: 1) Кто-то решил прошить BIOS от карточки Voodoo Banshee; 2) BIOS слетел/повредился каким-то другим образом (себя исключаю, т.к. в курсе, что такое статическое электричество и как от него избавляться).
Может быть, есть у кого другие версии? Интересно было бы услышать.

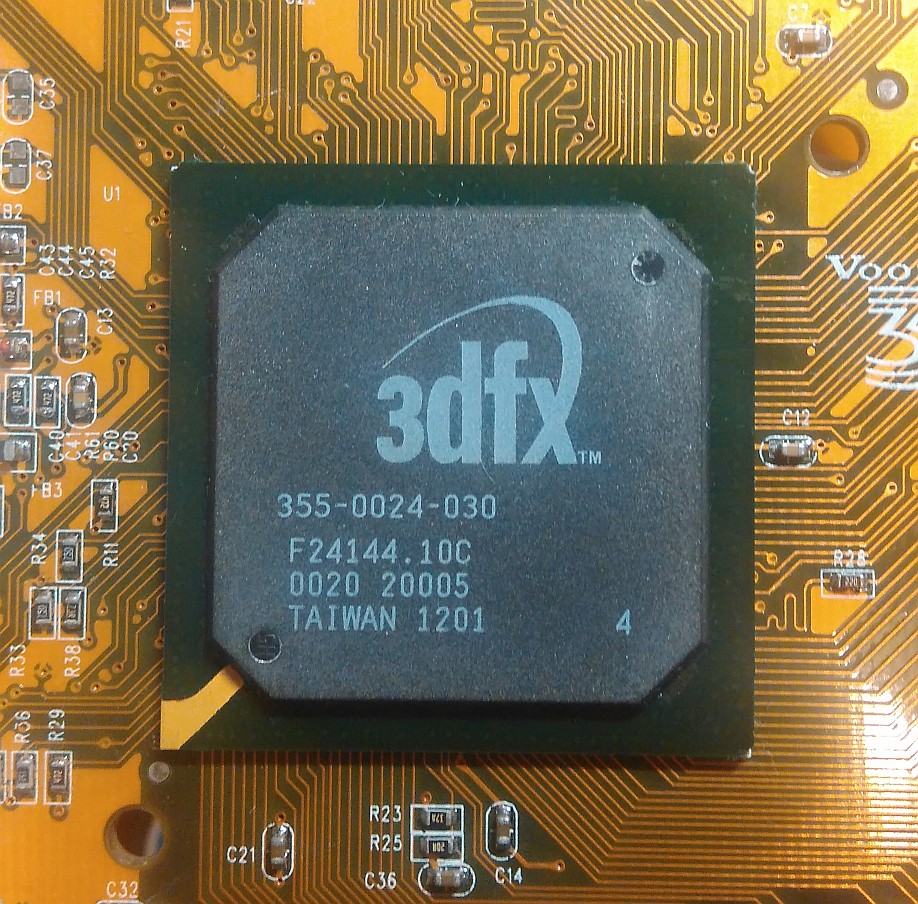

P.S. Какой-то му**к намазал на чип "серебрянку", которую полностью оттереть мне так и не удалось. Чип от неё теперь несколько серый. Ай, ну и фиг с ним:

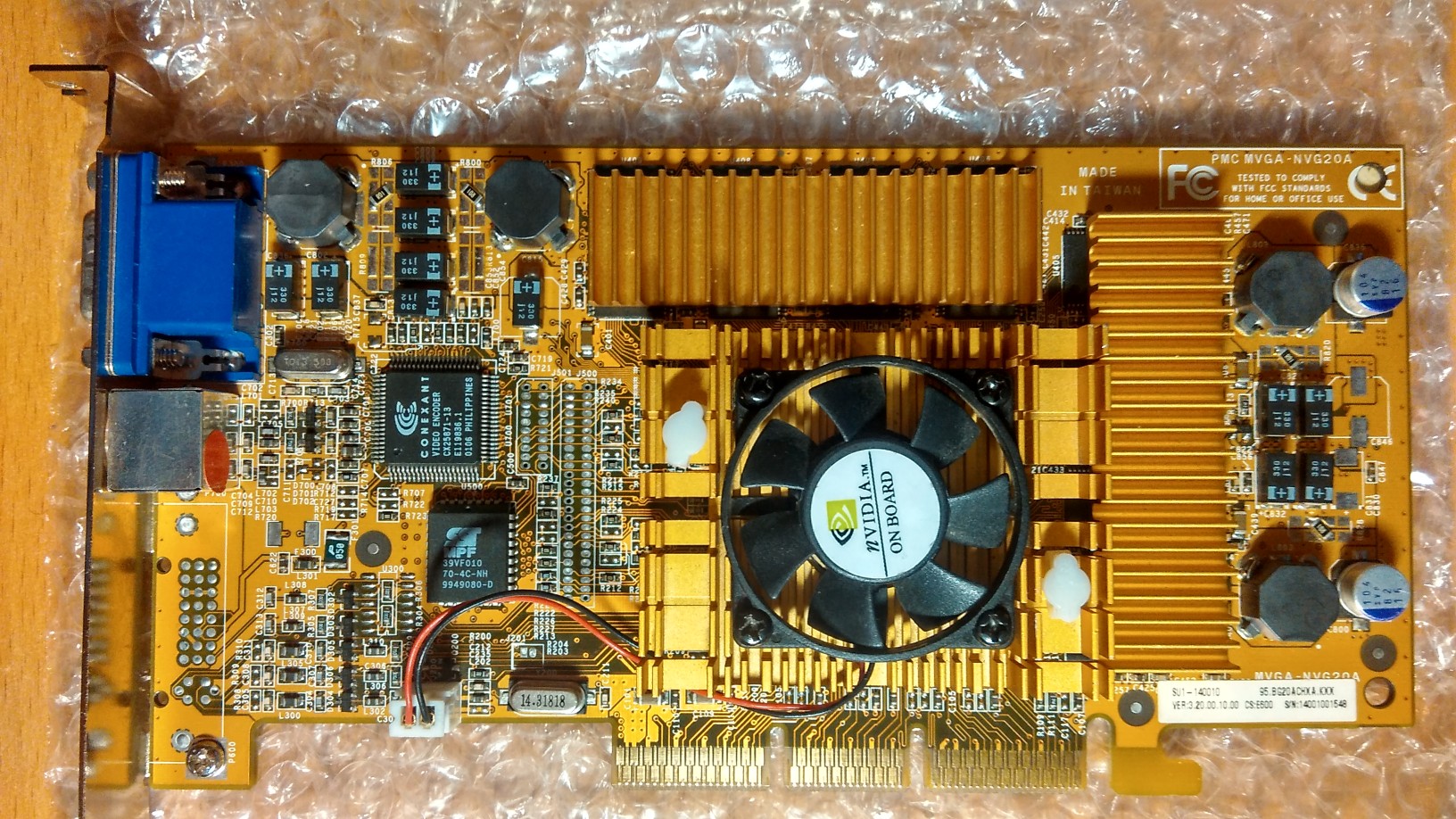

Но это ещё не всё! Эта история напомнила, что лежит у меня года этак уже 1,5 далеко закопанная карточка GeForce 3 64мб, как оказалось после перепроверки, с точно таким же поведением, как у этой самой "Voodoo 3".
В общем, после перепрошивки BIOS сначала от "GeForce 3 Ti200", а затем и референсным "GeForce 3" (найденным по ссылке от комрада Bato-San), карточка, после полутора лет гниения, вернулась к жизни и прекрасно работает:



Бензин "Калоша", или растворители Р-12 и 646 спасут отца русской демократии!
Можно ещё спирт, даже изопропиловый, но он по отношению к термопастам чуть менее активный.



"Калош" в наших краях не найти) А 646-м я побоялся стереть маркировку. Оттирал простым спиртом, в том числе изопропиловым.



судя по микросхемам это не видеокарта, а какой то интерфейсный модуль для Агата или чего то похожего (производитель СССР).

поздравляу ! Теперь к ней ещё материночку от SOLTEK "Золотое пламя" и будет полный комплект )))



@ivan866, sis симпатный!
