Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



@TakedaSun, хорошо, принято. Как стану чуть свободнее (у нас в организации аттестация), обязательно сниму со всего, что интересно.

--- добавлено 21 май 2018, предыдущее сообщение размещено: 21 май 2018 ---

@TheMadLynx, спасибо! Отличный вариант.



@Bato-San, Bios от Diamond Stealth 3d 2000 PRO, сделан именно с карты показанной на фото?
Он у вас какой-то странный, прошиты частоты 57Mhz, хотя память установлена на карточке - 30нс, он точно от этой видеокарты?
У меня есть другой bios от Diamond Stealth 3d 2000 PRO, там частота 72Mhz.

В биосе EAGLE, прошита частота 55Mhz.

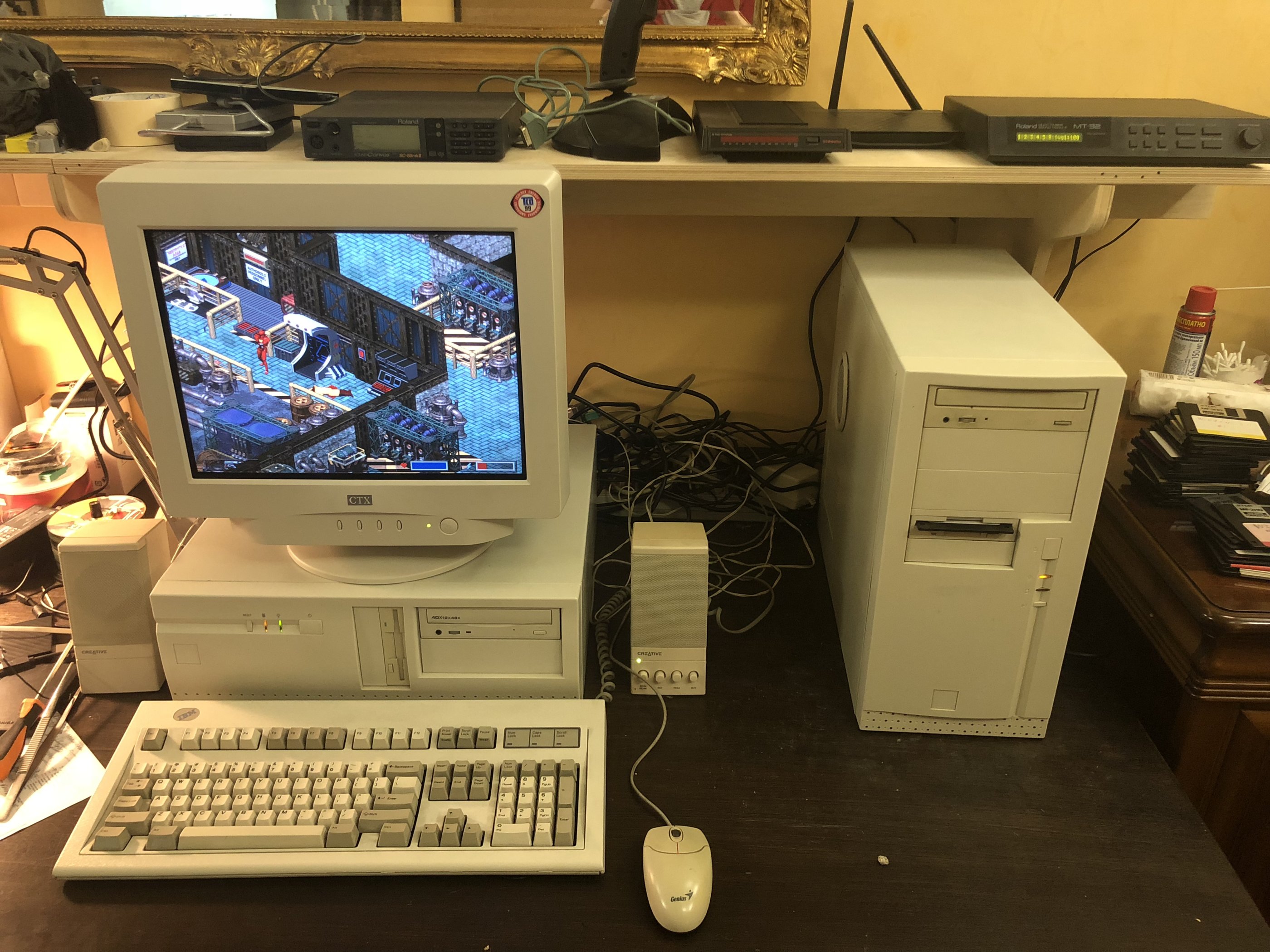

Наконец-то собрал рабочую пару из двух ATX-систем, покрывающих игры примерно с 1990 по 2001 год — это всё, что меня интересует.

Слева — Pentium 3, Asus P3B-F, 384MB RAM, Voodoo 5 5500 AGP, Diamond Monster Sound MX300, SoundBlaster Live! и SoundBlaster AWE64 Value с 8 мегабайтами памяти. Работает под управлением Windows 98SE, живет в отличном корпусе InWin H500.

Справа — Pentium 166, Intel Advanced/ML, 64MB RAM, Matrox Millenium, Voodoo 1, AWE32 с 32 мегами оперативки, GUS PnP Pro с 8 мегами оперативки, клон MusicQuest (MPU-контроллер).
Работает под управлением Windows 95 OSR2.5, живет в чуть менее отличном корпусе InWin S500.

Материнка вообще отличная — мне особенно нравится, что по шорткатам включается режим турбо (примерно скорость 386, Wing Commander работает отлично). Скорее всего, просто вырубает кеш, но еще не разбирался.

Монитор — новый CTX PR711FL, 17 дюймов, трубка Trinitron.
Клавиатура — IBM Model M, лазерная мышка Genius, колонки Creative SBS20. Всё подключено через KVM от D-Link с поддержкой VGA, PS/2 и звука.

На полке сверху Roland SC-55, джойстик Microsoft Sidewinder 3D, модем U.S. Robotics Courier 56K (просто для антуража), Roland MT-32 и роутер Asus, через который оба компа имеют доступ к локальной сети и моему FTP-серверу с играми.



@TakedaSun, Про память - ну почитай ты уже даташиты на память, что я давал выше.



@Bato-San, и что я там должен был вычитать?
Там есть ответ на вопрос, почему 30нс память работает на частоте 57Mhz?

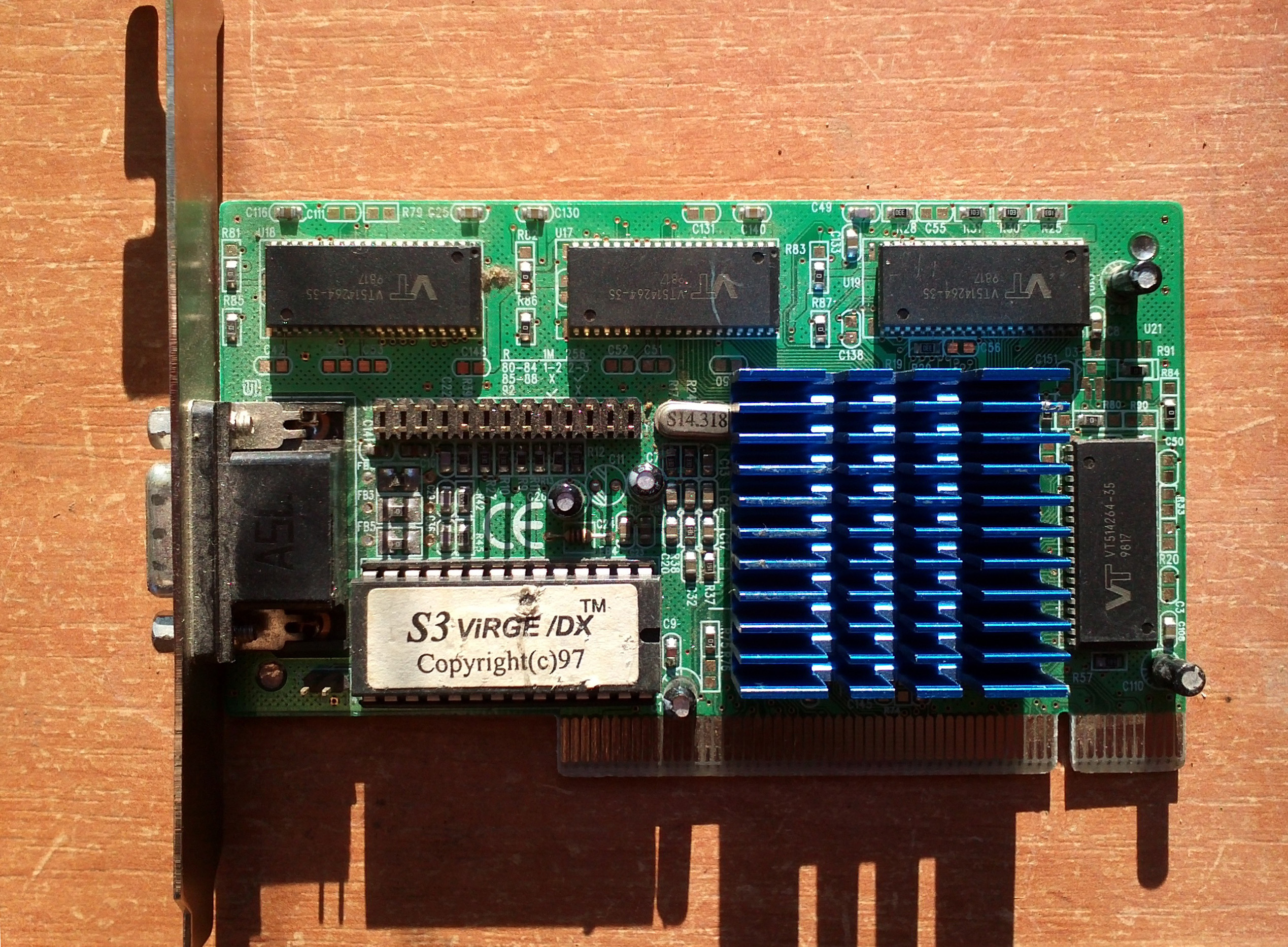

Хотя о чем это я, мой экземпляр видеокарты S3 Virge DX с памятью 35нс, работает на частоте 45Mhz



@TakedaSun,

Что касается "от другой карточки" - там ещё бы разобраться, что это за карточка была.
В моём случае оба биоса заводские. Никаких модов.

А теперь объясняю про частоты. коли сам читать не хочешь:

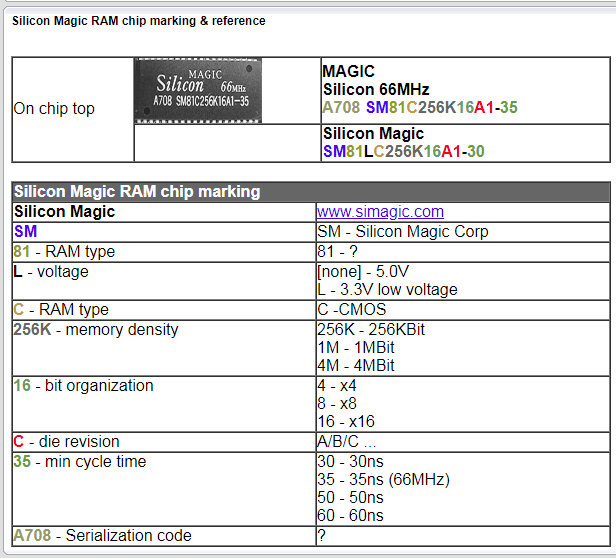

Вот видеокарта на которой стоит память с надписью 66Mhz.
Однако читаем ID и видим sm81c256k16A1-35 ! Что за ?
Как такое может быть ? Производитель наврал и понаписал фигни для заманухи ?
Нет.



Т.е. надо не просто "читать цифирки в хвосте", а понимать. что они означают на самом деле.
Поэтому я и рекомендую ознакомиться с даташитами.



@TakedaSun, тут явно что-то особенное происходит с этими частотами. У меня на живом экземпляре 1.01 биос и 72 МГц частота. В биосе @Bato-San действительно 56 (57?) МГц. Но те же 56 МГц я видел еще в паре версий (в т.ч. и 1.01) биосов из других источников. Поскольку, предположение о кидалове со стороны Даймонда явно не выдерживает критики, то остается предположить, что роль играет метод считывания биоса. Для верности нужно взять программатор, считать выдернутую микруху и сравнить с тем, что вычитывается из системной памяти.



@TheMadLynx, я уже выше объяснил, как и почему. С картинками. С документацией.

Всё с частотами в порядке. И с биосами всё в порядке. Просто читайте их правильно.



При ошибочном считывании, нарушилась бы контрольная сумма биоса.

--- добавлено 22 май 2018, предыдущее сообщение размещено: 22 май 2018 ---

Какая установлена память?



@Bato-San, посмотри в настоящий даташит для памяти даймонда со своей фотографии (прикрепил). Эта память может до 83 МГц штатно. И еще раз напомню, что у меня тоже есть Diamond Stealth 3D 2000 Pro (Rev. G), который работает на 72 МГц.

--- добавлено 22 май 2018, предыдущее сообщение размещено: 22 май 2018 ---

EtronTech Em614163A-30



вообще то я уже давал ссылки на даташиты ранее

И уже который пост рекомендую их внимательно изучить.



@Bato-San, ок, ссылки на сами даташиты я пропустил, так что зря прикреплял в свой пост одинаковый файл. То, что память на Eagle тормозная, а на даймонде быстрая, ясно было и без даташитов. Теперь зато точные тайминги известны. Но насчет частот в биосе твоего дампа я уже не так уверен -- проверял их на PCem, а там всякое может быть. Но в частотах своего аналогичного даймонда я уверен абсолютно -- 72 МГц. Было бы очень хорошо, если бы ты запустил AIDA или PowerStrip, чтобы посмотреть реальные частоты на твоем даймонде.



Речь идет не о частотах на которых может (или не может) работать память, а о том какая частота работы прошита в биосе.



@TheMadLynx, по умолчанию 57Mhz. При помощи PowerStrip выставил 76.36. В принципе вполне нормально, что заводские установки не в пике мощности.

Вообще надо будет потом посмотреть с другими драйверами и из под доса.

Eagle - по умолчанию 55. PowerStrip - 73 максимум.



Обманули

--- добавлено 22 май 2018, предыдущее сообщение размещено: 22 май 2018 ---

Отличный результат, для тормозной памяти.
Имеется пара экземпляров S3 Virge DX с 50нс памятью, максимальный разгон составил 62Mhz.

--- добавлено 22 май 2018 ---

C биосом от вашей карты s3 diamond, мой безродный экземпляр S3 virge DX с 35нс памятью, тоже разогнался до частоты 76.36Mhz (с родным биосом максимум 65Mhz), выше этой частоты начинает сыпать "снег".
Какое интересное совпадение...



@Bato-San, у моего даймонда по умолчанию 72 МГц. Максимальный разгон не проверял. Биос я слил вчера и он ничем не отличается от того, что выложен на vgamuseum. У меня, пока, нет вменяемых идей, как объяснить частоты у твоего даймонда.



@TheMadLynx, Есть разумная предосторожность - всё стоит в гарантированно рабочих значениях. А 100% работоспособности в пиковых значениях никто и сейчас дать не может.

Однако же это всё намекает, что:
1. Следует пробовать разгонять всё что шевелится.
2. Что уже прошитое с разгоном - вероятнее всего мод.

Впрочем, есть вариант про маркетинговый отдел, который продавал более "быстрые" и более "медленные" видеокарты по разным ценам.

--- добавлено 22 май 2018, предыдущее сообщение размещено: 22 май 2018 ---

фото карты можно ?



Посмотрел мануал Asus 3DP-V375DX - память тоже на 35ns. Вероятно, возможно использовать и этот биос для "разгона" других карт. Фирменная утилита прилагается.



Я там стер антибликовое покрытие (оно итак отслаивалось). Шторки очень помогают даже при закрытых жалюзях.



Радиатор поставил в надежде получить более высокий разгон.
