Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



@TakedaSun, какого только форм фактора они их не клепали...

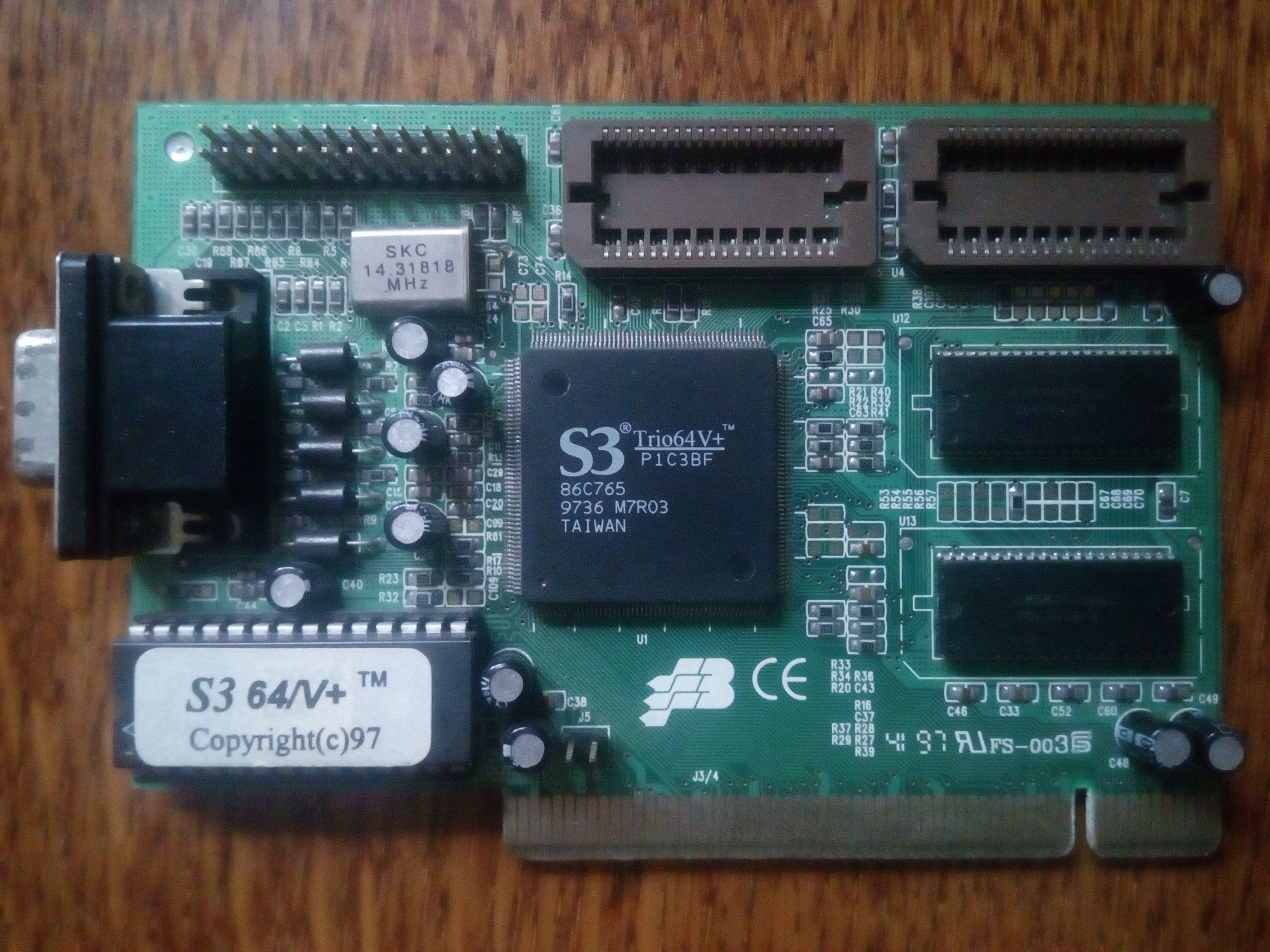

Вот ещё один представитель S3 (скобку я с нее снял специально - тестовая видеокарта).



Ну, осталось ещё вентилятор ему нацепить.



От amd athlon

--- добавлено 24 май 2018, предыдущее сообщение размещено: 24 май 2018 ---

@TakedaSun, первый образец. Подходит ли формат?



Подходит, частота прошитая в биосе 66.22Mhz.

Со "снегом", прошел 3d тест на частоте 80Mhz (уже лучше), если без искажений - 76Mhz.



@TakedaSun, я пока не тестил нечто большее, чем по дефолту. Только изъял из кроваток четыре модуля памяти, которые были медленнее установленных на плате и вставил подходящие, благо, что нашлись аж с запасом. Отмечу, субъективно карта очень быстрая в 2d. Разрешение 1024x768x24bit тоже радует. Погонял немного Pod

--- добавлено 25 май 2018, предыдущее сообщение размещено: 25 май 2018 ---

Хорошо, значит сниму и другие. В том числе с вирджей с gsdr-памятью

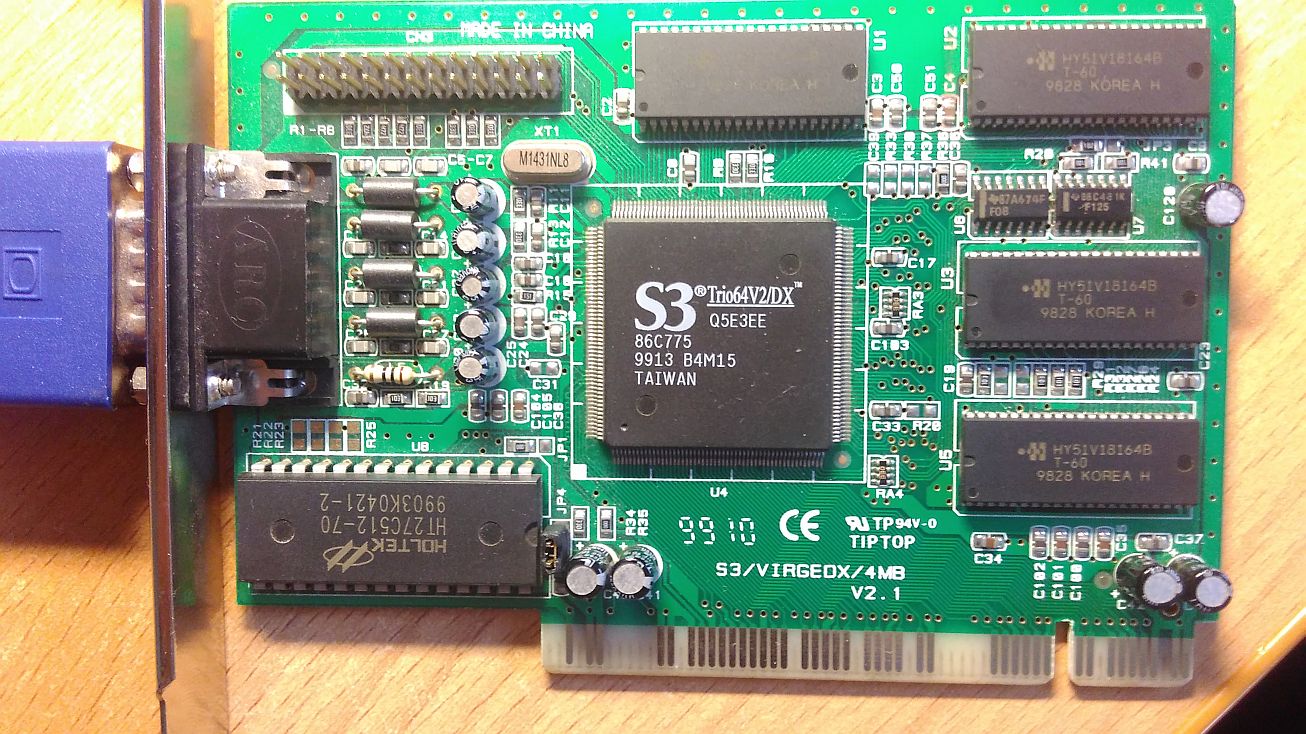

Понимаю, что карта - по сути - ширпотреб. Выложил оттого, что показалось интересным, что видеопамять в 4 Мб набрана 4-мя микросхемам. Для PCI /по мнению гугеля/ это встречается нечасто (либо я искать плохо умею).



Вовсе нет. У меня тоже имеются карты серии. Если они широко распространены - это не значит, что не интересны. Распространенность говорит об успешности - и только. Это не обрезки как gf mx или некоторые из радеонов.



Я скорее имел ввиду упрощённую PCB, типичную для китайского ноунейма.



На видеокартах с памятью 30нс и 35нс, одинаковые результаты разгона - 76.36.

Интересно, а каков предел разгона чипа S3 Virge DX? В интернетах не смог найти ответ на этот вопрос.



@TakedaSun, про самый быстрый и поржать.
Заодно объясняет что не так с версиями биос.

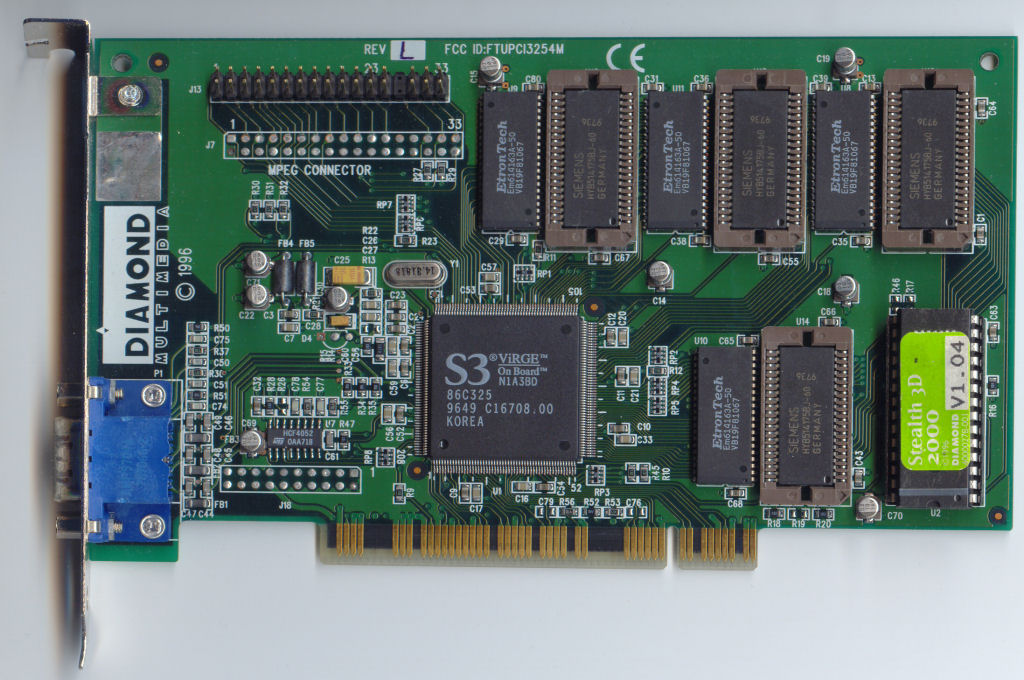

Берём фотку с википедии и видим на ней S3 Stealth 2000 с BIOS v1.04.
Всё в порядке, да ?
Внимательно смотрим на фото и видим чип 86С325 (135Mhz) и память с 50ns.

похоже, что частота RAMDAC делёная пополам. 135 - 67. 170 - 85.

Но здесь есть нюансы и путаница с рабочими частотами памяти. Например SGRAM (её ставили на некоторые S3 И поэтому в некоторых статьях может быть и ошибка автора) в номинале может быть 83. Т.е. как то это синхронизируется, но как, вероятно сказано в 400 страничном мануале по Virge, который пока что откопать не удалось.



Если RAMDAC/2, то почему предел изменился после смены биоса?



Частота RAMDAC к GPU вообще никак не привязана.



PS. Я правильно понимаю, что у карты на фото память организована так, что будет 64-х битная шина независимо от объёма?



@Bato-San, на фото просто Stealth 3D 2000, не Pro.



да. Она всегда 64 бита.

предел разгона для железа определяется даташитом железа и конкретными возможностями самого экземпляра железа.
Можно предположить, что биос контролирует частоты (но как тогда вообще что то разгоняется ?) или что содержит некие значения, по которым ориентируется тот же PowerStrip (что вероятнее). Т.е. в общем случае видеокарта без биоса тоже вполне работоспособна и разгоняется. Отсюда встаёт вопрос, что вообще даёт замена биоса в плане именно разгона.

@TheMadLynx, собственно про то и речь, что возможны ошибки в статьях и в виду имеется что то другое.

PS. кстати совершенно не очевидно, что именно разгоняется - только память, только чип или всё вместе. Поэтому и всплыл пассаж про рамдак - значения то подходят под средне-максимальные, полученные в ходе экспериментов выше.



Выбор таймингов памяти и начальных частот, с которыми видеокарта работает по умолчанию.



@TheMadLynx, что биос производит начальную инициализацию железа - это самоочевидно. Но это никак не влияет на дальнейший разгон, который эти самые значения изменяет.

Более того - нет смысл менять весь биос, если можно поменять только эти значения.



--- добавлено 28 май 2018, предыдущее сообщение размещено: 28 май 2018 ---

Всё вместе.



Тесты проводятся - коллекция пополняется:

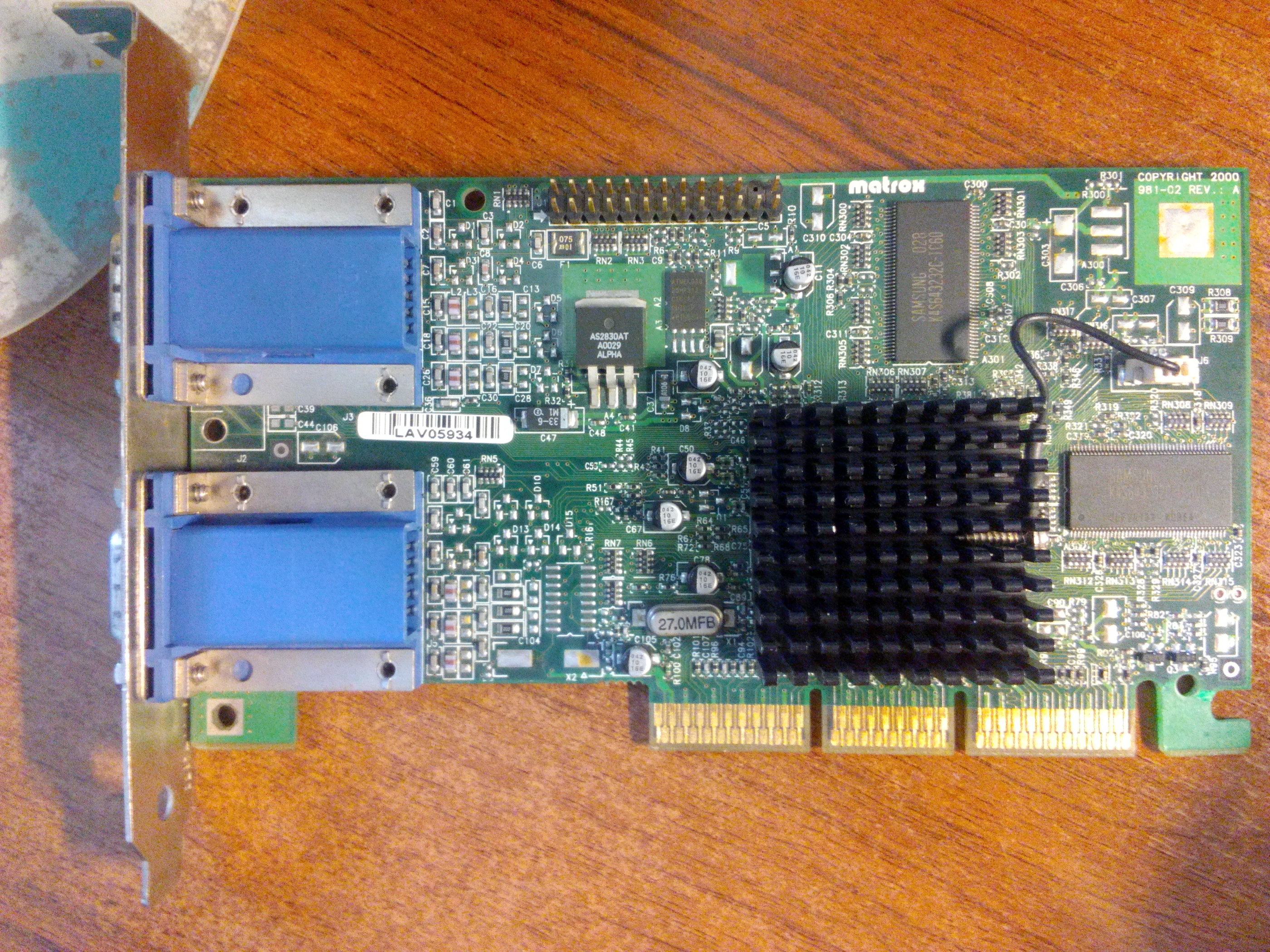

Matrox Millenium G450 (G45+MDHA16DLE)

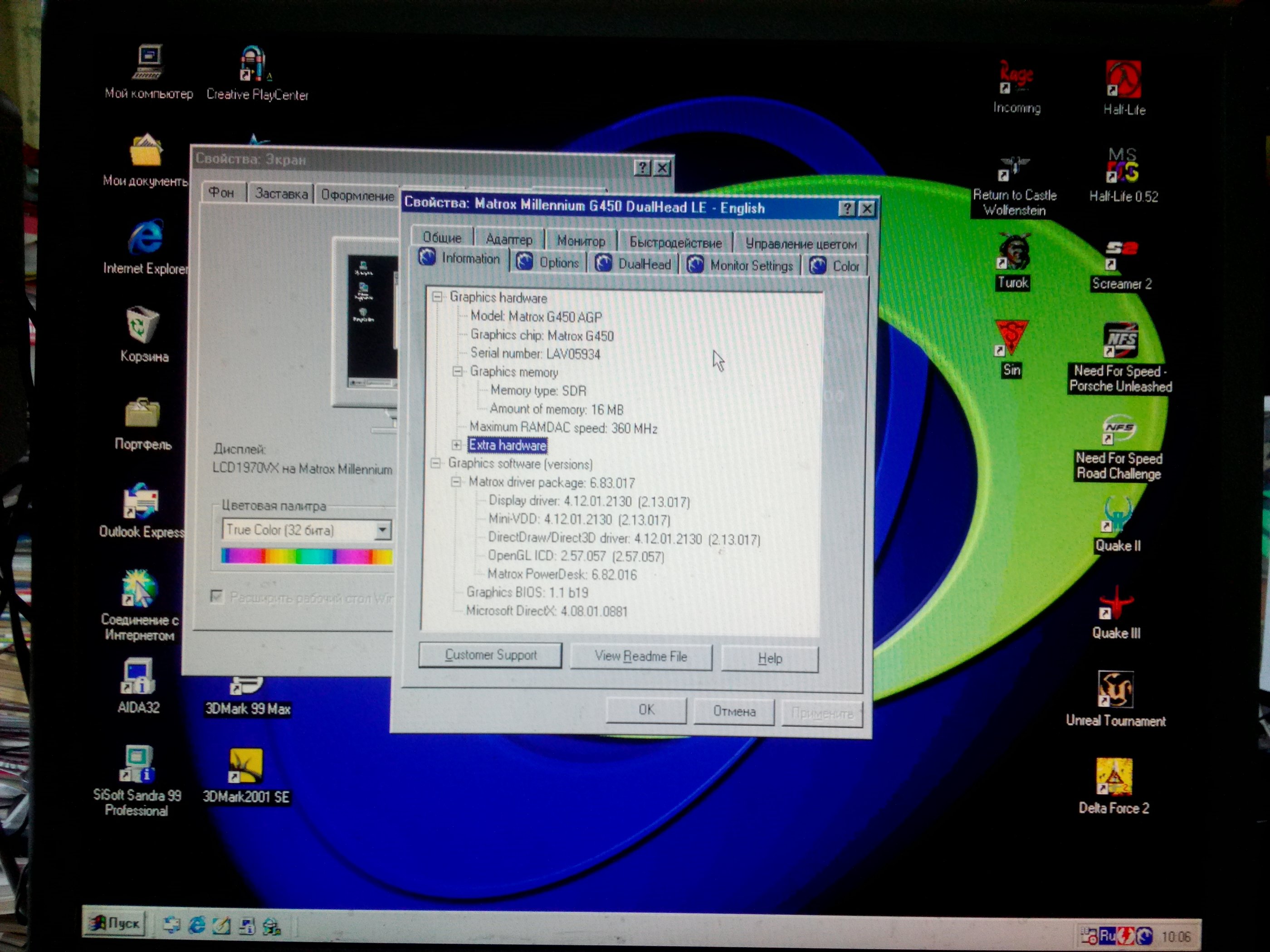

Как раз под тесты появилось пополнение. И оно вдвойне интересно тем, что это, кхм... самый слабый представитель среди тестируемых карт того поколения Матроксов. Пояснения на второй картинке - память здесь SDR, а не DDR.

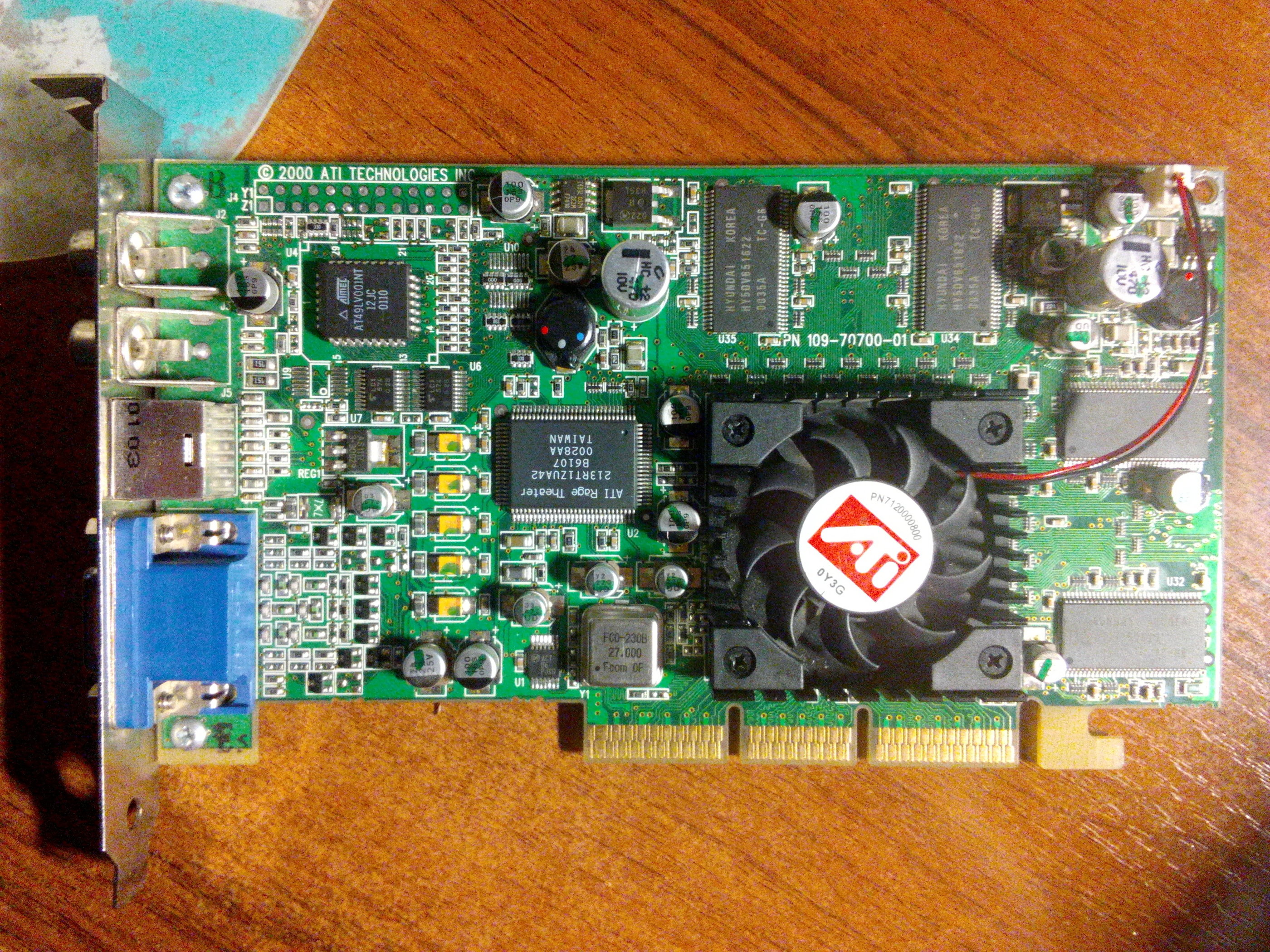

ATi Radeon DDR VIVO

Охотился за подобной картой, учитывая что у меня уже есть обрезок VE. А тут еще и "полный жир" по комплектухе. Жаль только кулер немного "того", но думаю что замену найду.

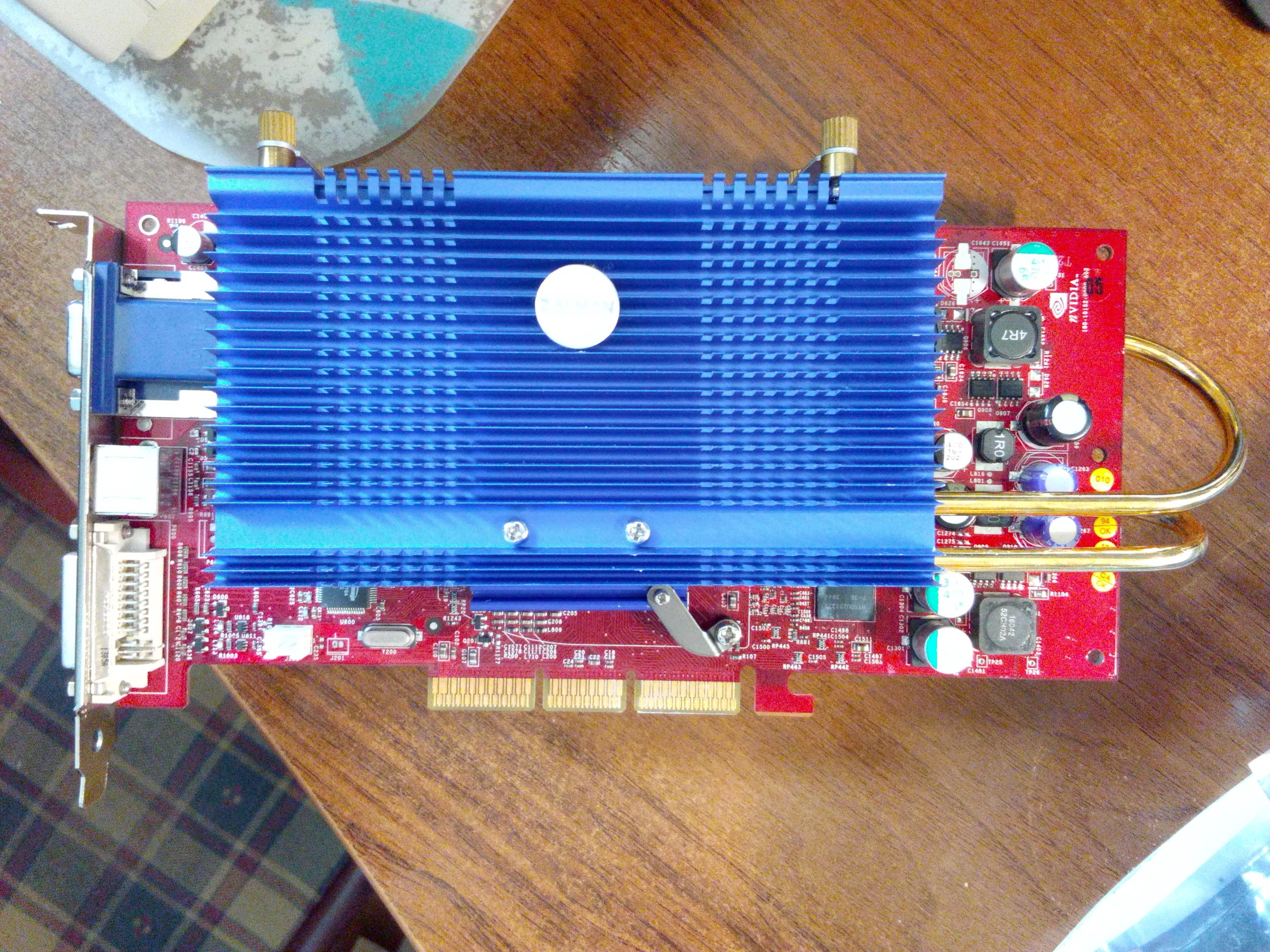

nVidia GeForce4 Ti 4800SE (MSI MS8900)

НАКОНЕЦ-ТО. Наконец-то попал в руки Ti, который не 4200 (ибо 4800SE по ТТХ равен 4400, разница лишь в AGP 8x-поддержке).
Правда тут тоже был мёртвый кулер, но у меня была готова оперативная замена - донором выступил мой GeForce FX5700 Ultra, который я ВНЕЗАПНО откопал в загашнике, и который, к сожалению, полосил. Надеюсь потом его попробую реанимировать.

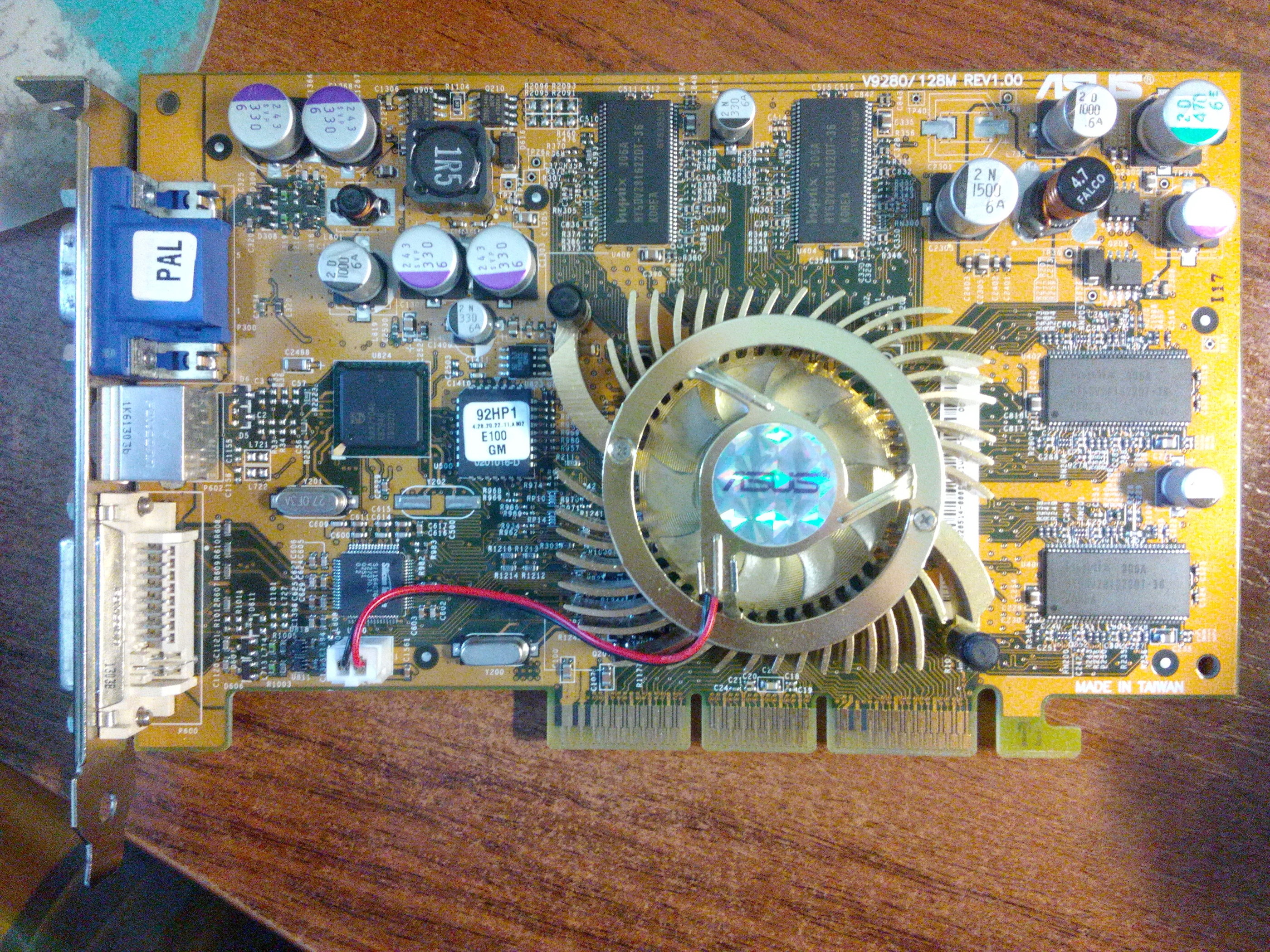

nVidia GeForce4 Ti 4200-8X (ASUS V9280)

К слову о 4200-ых. АСУСовскую версию взял из принципа (осталось потом поискать GF3 и GF256 от них и ряд будет заполнен до... моего FX5600). Думаю потом еще парочку карточек на данном чипе поищу, и можно будет их кинуть в тест-лист. Надо только с Матроксами закончить для начала.

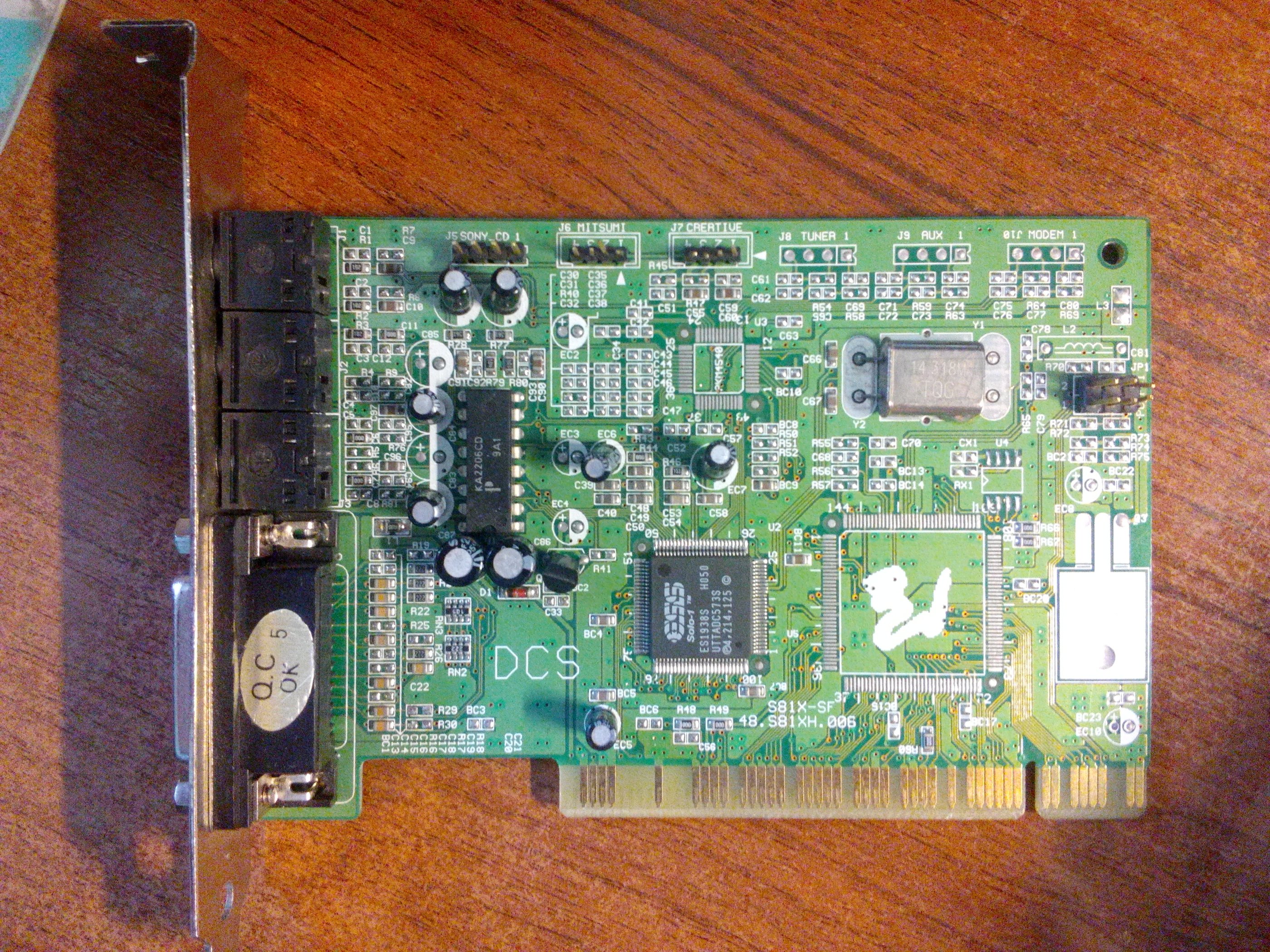

ESS Solo-1 (Sertek DCS S819)

Типичный представитель простецких PCI-звуковушек рубежа веков. Однако на таком чипе у меня не было. Так что в коллекцию.

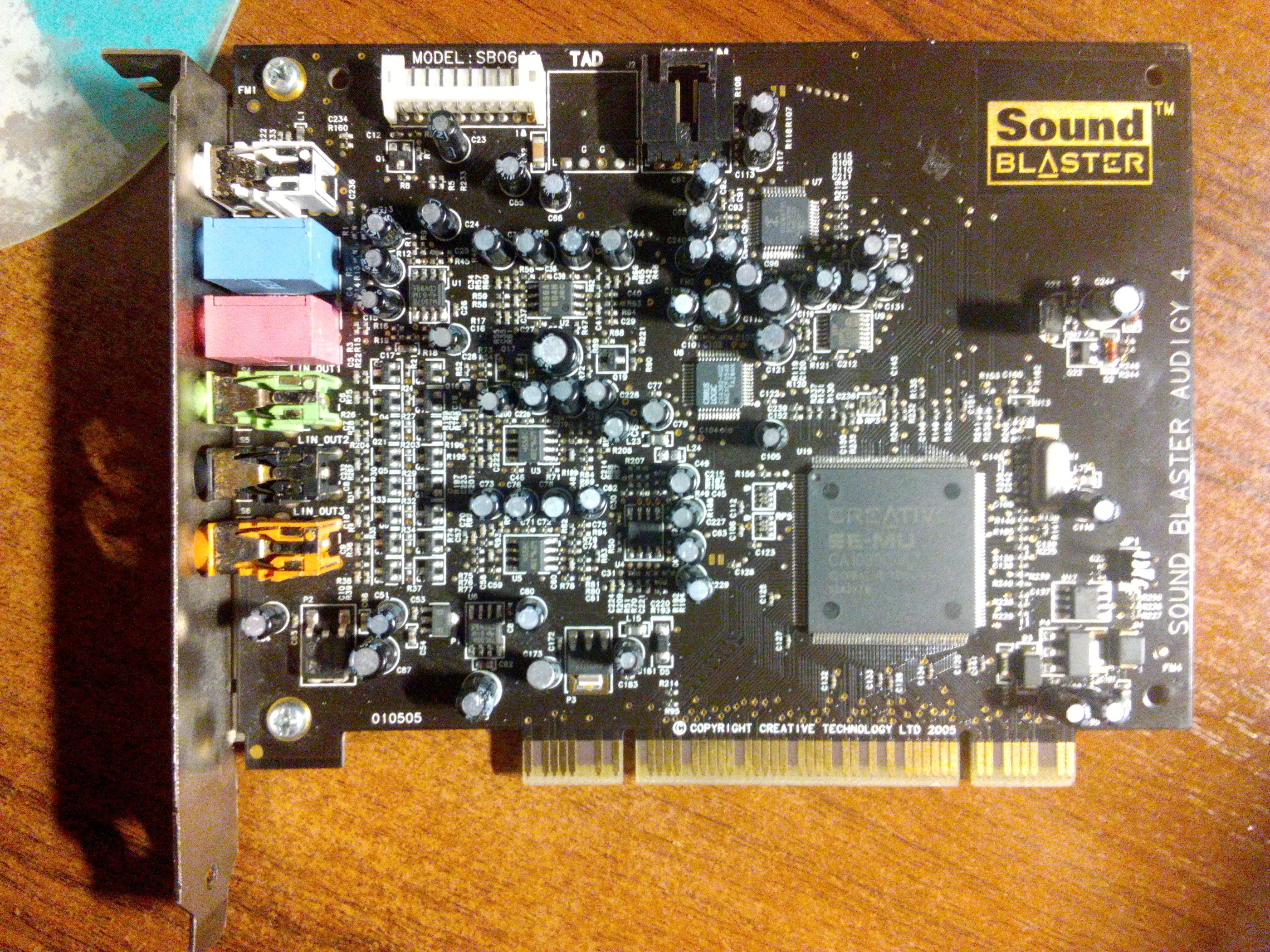

Sound Blaster Audigy 4

Старым железом можно назвать с натяжкой, однако же впервые на своём веку вижу, как-то подобный сабж упустил из виду в те года, сидев на Audigy который SB0090. А потом и вовсе перейдя на внутренние звуковухи, пересев в наши дни на X-Fi.



Такие частенько встречаются на Parhelia
