Как протестировать Voodoo 2 12 mb

Чёрный экран. Потом нажимаю Ctrl ald delete и закрываю процесс. Скорее всего это какой то чип сгорел



У Voodoo?

SMD сбитые есть? Ноги у чипов не зашакалены?



О том и речь. На карте не пылинки. Едиственное чип на котором железка охлаждения потемневшая оо перегрева.
Я ставлю драйверы. Они ставяться. В диспечере отображается, а вот вкладка в свойствах ПК нет. Я думаю она полурабочая. Сигнал проходит, но когда включаешь нагрузку один из чипов не рабочий. Из за этого она и вывоводит ошибку



@OnlyNice, Владимиру можете отдать на ремонт.



Под лупой или микроскопом просмотреть ноги основных чипов, можно очень аккуратно попытаться пошевелить иголкой без усилия - если где нога отпаяна, то там или сразу видна холодная пайка или поднятая нога, или же она будет шататься в сторону при малейшей попытке подвинуть.


К сожалению бывают ситуации, когда она не одна, а почти целый ряд - тогда если опыт пайки маленький, лучше отдать кому-то, кто умеет паять такое - уровень сложности средний. По сравнению со средними-большими BGA - легкотня, но для человека, который умеет паять только провода или DIP может показаться сложновато.

Если почти вся сторона отпаялась, а не 2-3 вывода, то снимаем чип, убираем старый припой оплёткой, облуживаем, а потом паяем свинцовым припоем, в идеале повторяем процедуру с остальными крупными чипами - когда отвалилось много выводов, высока вероятность того, что припой стал хрупким вокруг всех греющихся чипов и со временем отвалится остальное вплоть до физического отвала чипа от платы, а это не есть хорошо, может упасть и замять ноги или умереть и убить плату КЗ не там, где надо от вибрации. Тогда восстанавливать на порядок сложнее будет.



Я посмотрел видео Как там пропаивают ноги. Врятли под луной что то можно сделать. Нужен микроскоп и прозванивать каждую ногу. Я сам немного занимался пайкой.



К слову, лежащий на указанной страничке рип игры помеченный как 3dfx-версия к запуску на настоящих ускорителях от 3dfx не годится - там интегрирован глайд-враппер, то есть запуск возможен практически на любом 3d-ускорителе, но НЕ на 3dfx Voodoo 1, 2 или Rush (да и скорей всего не на Voodoo 3 или Banshee тоже).



Там не на столько всё мелко. Ты и так глазами видишь, на месте ли ноги и есть ли перемычки где не надо. После того как закончил сторону чипа - внимательно осматриваешь пайку со стеклом. Флюса не жалеть.
С рабочим микроскопом, естественно, всё куда удобнее...
Единственное - желателен хотя бы небольшой опыт с подобными чипами. А то можно подмять ноги и потом мучаться с их выпрямлением. Основная проблема - чуть больше припоя - и куча мостиков, которые не всегда легко убираются. Если понимаешь, что делаешь, то сложности нет никакой. А вот новичка поведение припоя на подобных ногах может поставить в тупик.



У меня щуп тестера где-то 4 ножки закрывает. Там для пайки нужен микроскоп и паяльник с очень тонким жалом.



Звонится при этом всё легко.
Тебе не обязательно попадать именно по соседним ногам. Щупы ставим в промежутки между ногами, закорачивая 2 соседние пары. Между парами КЗ быть не должно. Если есть - рассматриваем и разбираемся в причинах. Смотрим даташит (может там пара земель рядом, или ноги по трассировке закорочены должны быть, или сопля припоя, или дальше по дорожкам косяк и т.д.)

Тут главное небольшой первичный опыт и понимание наработать.



У voodoo 2 есть даташит? Интересно.



У V2 есть полная монтажная схема с описанием всех элементов. Доски почти все одинаковые, фанаты оттрассировали.
Даташиты на чипы не искал.



Спасибо посмотрю. Но тут дело в том что у меня непонятно какой производитель. Не нашёл никаких надписей. Возможно поэтому и драйвер не найти под неё



Чтобы найти отвал обычно лупы или камеры телефона с 4-15x увеличением хватает, а вот паять конечно под микроскопом надо, хотя бы самым простым. Ну и

Ну тогда стоит показать фотографию платы с хорошим качеством.



PowerColor же. G3DFX2 или как-то так



А если поставить?



На основной карте стоят драйвера. Квейк 2 запускается и в софтвере и openl. А вот выбирая 3dfx чёрный экран

--- добавлено 8 май 2026 в 20:33, предыдущее сообщение размещено: 8 май 2026 в 19:55 ---

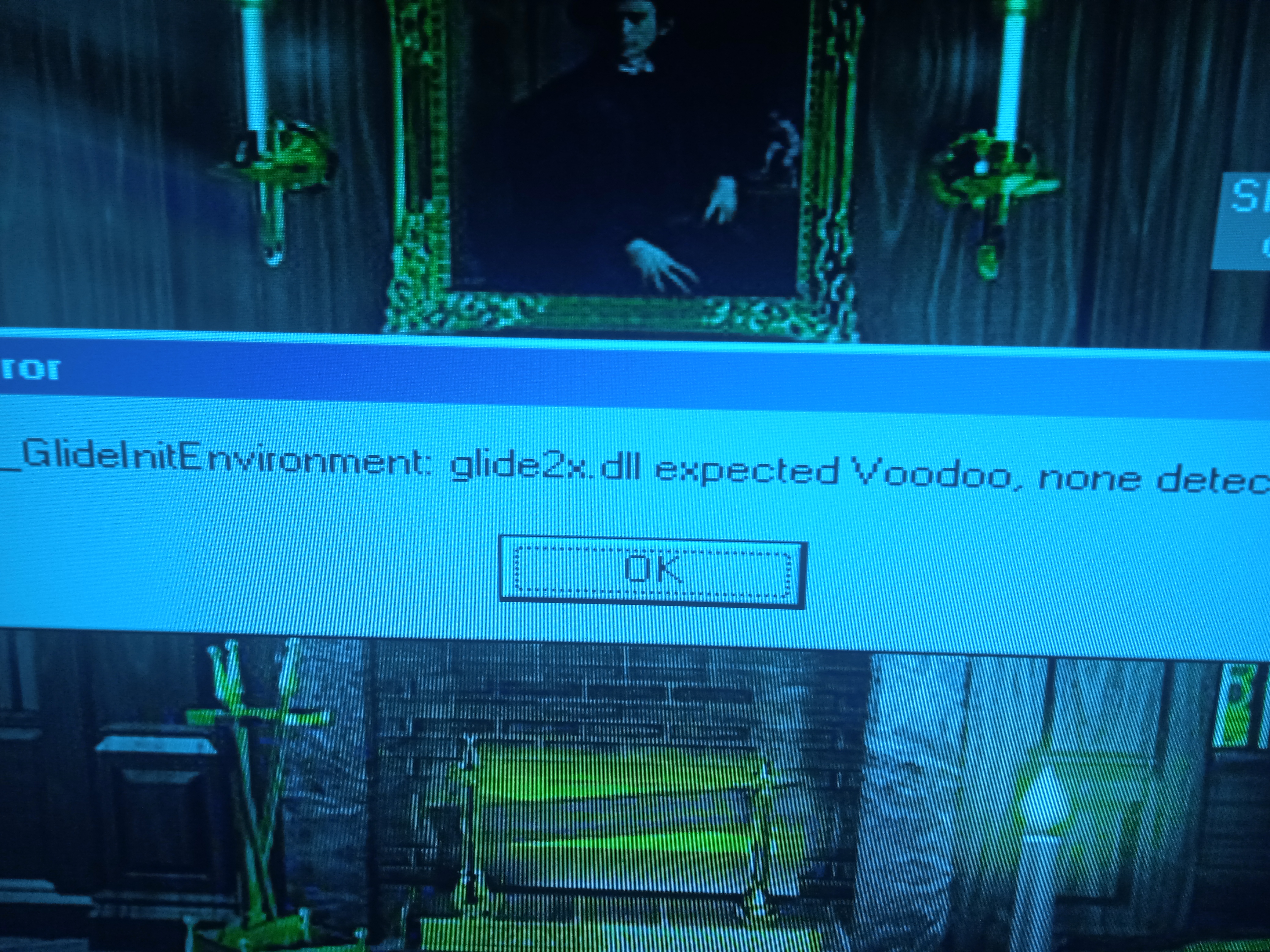

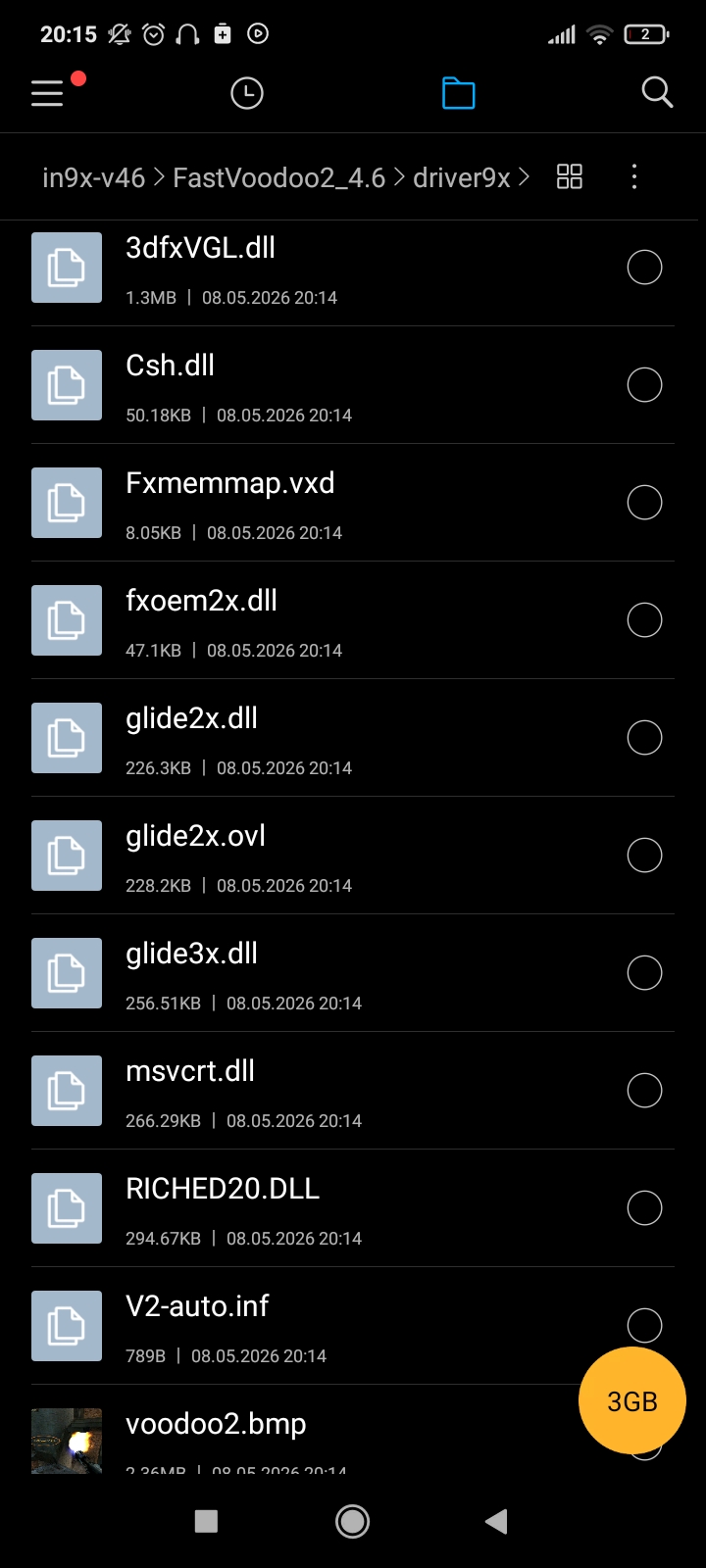

Да это она.Powercolor Evil King называется. Я сначала думал, что это не производитель, а что то другое.Я сейчас погуглил и нашёл под неё драйвера. Там в парке находиться много файлов. Один из них это glide2x.dll(первое фото) . А у меня как раз ошибка вылетает glide2x.dll not detected(фото 2) Вот я и думаю, кто может кто подскажет: Возможно эти файлы, дополнительно, после установки через диспетчер, самой voodoo inf файла, нужно дополнительно куда то расскидывать? Ну типа system32 или куда то еще. И нужно ли, дополнительно, поставить directx и какой? Может кто разбирается?



@OnlyNice, а какая основная карта?
По-идее, если у Вас Windows 98 if, то последний возможный directx уже стоит. Библиотеки glide2x.dll, glide3x.dll и прочие должны при установке драйвера через диспетчер устройств сами копироваться куда надо, если не ошибаюсь, в Windows\System\.
У меня подозрение, что сами игры, на которых Вы пытаетесь проверить карту уже "прокачены" глайд-эмуляторами под запуск на чем ни попадя, кроме живых Вудушек, как в случае вышеупомянутого мной Турка.

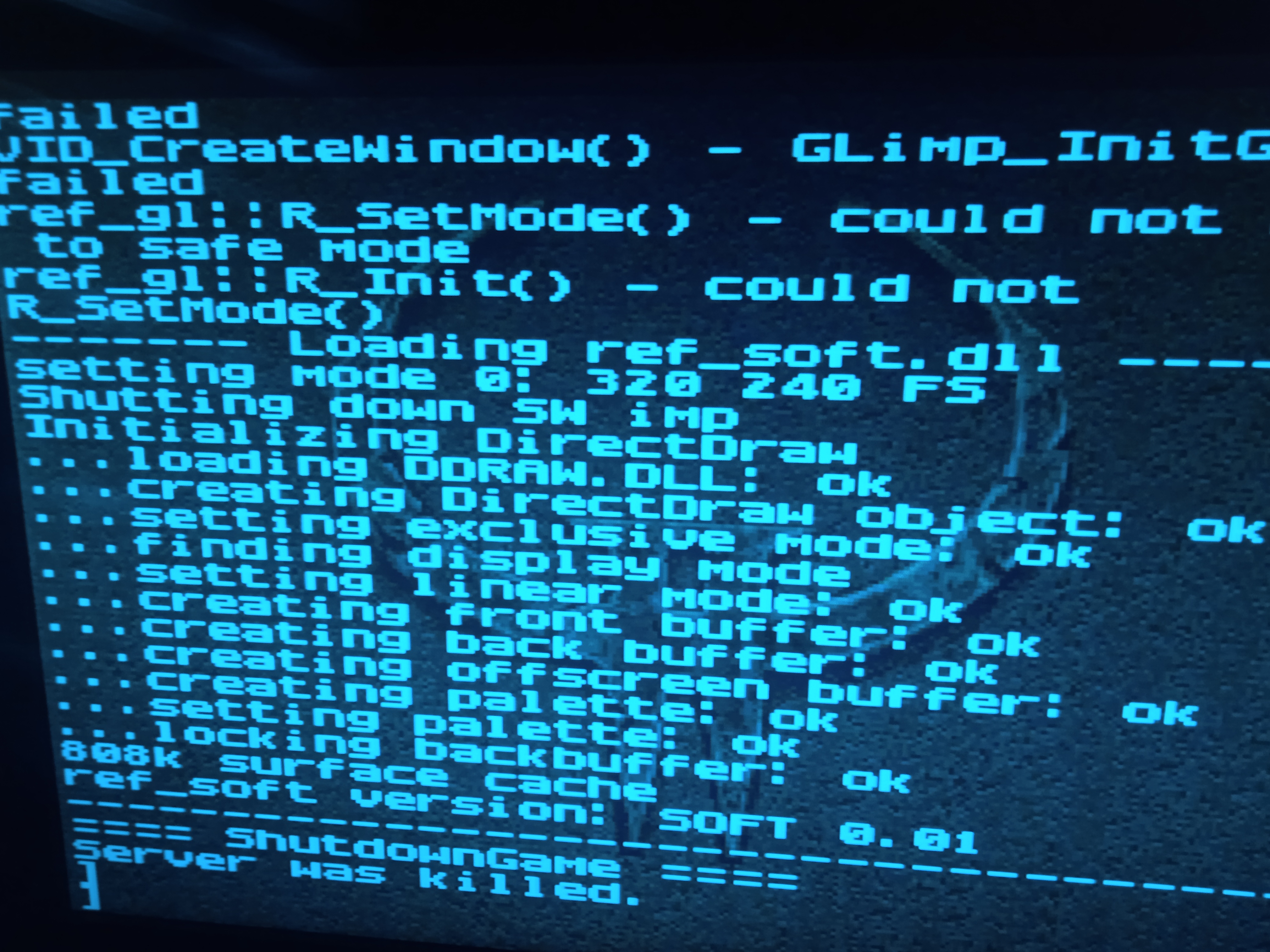

Какую игру посоветуете скачать? Сейчас пробывал закидывать файлы в папку с квейк. Вот такое на фото показывает. И вылетает



Quake II установлен из старого дистрибутива (с диска) или использована просто распакованный из архива вариант игры?
Или так: посмотрите на даты файлов, особенно тех, что имеют расширение dll в папке самой Quake II.
